第五单元设计图样的绘制第一节设计表现图（第2课时）【学习目标】考纲要求：了解基本几何体的正等轴测图的画法。
选择合适的技术语言来交流设计思想。
重点把握：徒手绘制简单形体的正等轴测图。
【课前预习】1、效果图是为了更好地表达产品的形态、功能和特征，与草图相比，效果图更能真实地表现产品的、和等。
2、正等轴侧图是一种的图形。
3、正等轴测图的三维方向长度的比例是。
【课堂导学】【任务二】——绘制设计草图一、设计表现的基础1、徒手绘图要领第一步，掌握正确的握笔姿势；第二步，使用铅笔在纸上试着进行徒手自由画线的练习，如画水平的、垂直的和45°角的平行线；第三部，提高对笔的控制能力。
2、基本图形的画法【投影展示】3、直线与曲线的连接4、网格法徒手画【学生活动】在所给的网格纸上，徒手画一张木制靠背椅【教师评析】二、草图的分类草图也也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。
根据所处设计阶段的不同，草图可分为构思草图和设计草图。
【投影展示】——构思草图与设计草图三、草图绘制的步骤【投影展示】绘制台灯步骤【典型示例】脚踩式垃圾桶是比较常见的日用品，如图所示，在踩下踏板后桶盖被顶起，放开踏板后，桶盖自动闭合。
分析其工作原理，画出垃圾桶原理图。
【课堂检测】1. 请用正等轴侧图绘制图中深色的连接件。
2. 请用正等轴侧图绘制图中卡扣连接件。
3. 如图，A 是圆柱，B 是垂直穿过A 的方柱，请用正等轴侧图绘制A 圆柱。
AB。

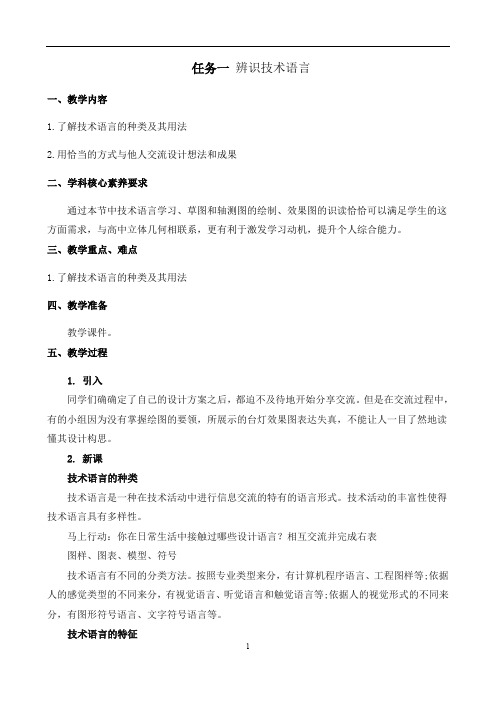

任务一辨识技术语言一、教学内容1.了解技术语言的种类及其用法2.用恰当的方式与他人交流设计想法和成果二、学科核心素养要求通过本节中技术语言学习、草图和轴测图的绘制、效果图的识读恰恰可以满足学生的这方面需求，与高中立体几何相联系，更有利于激发学习动机，提升个人综合能力。
三、教学重点、难点1.了解技术语言的种类及其用法四、教学准备教学课件。
五、教学过程1. 引入同学们确确定了自己的设计方案之后，都迫不及待地开始分享交流。
但是在交流过程中，有的小组因为没有掌握绘图的要领，所展示的台灯效果图表达失真，不能让人一目了然地读懂其设计构思。
2. 新课技术语言的种类技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
马上行动：你在日常生活中接触过哪些设计语言？相互交流并完成右表图样、图表、模型、符号技术语言有不同的分类方法。
按照专业类型来分，有计算机程序语言、工程图样等;依据人的感觉类型的不同来分，有视觉语言、听觉语言和触觉语言等;依据人的视觉形式的不同来分，有图形符号语言、文字符号语言等。
技术语言的特征言简意赅是技术语言的一-大特征，如技术产品的说明书就十分简明扼要。
通俗直观是技术语言的又一特征。
例如，在交通管理中，通过简明的交通标志能体现管理意图，促进交通的顺畅和安全。
又如，我们可以通过一份工程图样来了解一个产品的设计与制造的信息，而无须使用过多的文字叙述。
马上行动1.分别用口头语言和书面语言来描述图5- 2所示的阿菜西水壶的特征，2.结合事例，比较图形和文字在对产品表述上的共性与差异。
典型技术语言的应用不同的技术语言往往适用于不同的应用范围，具有不同的功用。
口头语言口头语言是最常见的交流方式。
在设计过程中，人们需要不断地与n计伙伴进行语言交流，在交换各自的设计想法、对设计方案进行评价时，口头语是种较好的交流语言。
技术图样技术图样是采取某种规范形式将设计方案用图样的形式表达出来的。
2019-2020年高中通用技术设计表现图教学设计苏教版必修1【教材版本】通用技术必修1《技术与设计1》（江苏教育出版社）【设计理念】在设计的过程中，需要不断地将设计的想法和成果用恰当的方式表达出来并与他人进行交流。
表达和交流是设计的重要组成部分，也是成功完成设计过程的途径、方法和保证。
设计的表达和交流有它独特的语言，不同种类的语言往往适合不同的场合具有不同的功能。
第一课时先从总体上介绍技术语言及其种类，接着介绍几种常见的技术语言。
第一节从技术语言的基本内容讲起，使学生初步了解什么是技术语言、技术语言的特征、种类及其在不同场合中的应用。
草图是常见的设计交流语言，掌握草图的画法有助于将设计想法与成果更好的表达出来。
在介绍完草图的基本画法之后，介绍根据所处设计阶段的不同草图的分类及草图绘制的一般步骤，使学生在掌握草图的基本画法的基础上，在设计的不同阶段，根据需要画出产品设计的草图。
第二课时介绍透视效果图的识度、简单图形的正等轴测图的绘制，意义在于让学生掌握多种设计交流语言。
【教材分析】本章教学内容，从标题和安排顺序看，是为设计方案制定过程中绘制设计图样服务的。
但是，从整个技术课程的教学目的来看，本章的教学内容，是培养学生技术素养十分重要的平台。
基于上述认识，我把本章内容划分为相互联系的四部分，即技术语言、投影知识和三视图的绘制、轴测图简介和正等轴测图的绘制、工程图样及绘图标准。
轴测图也是常用的工程图样之一，主要用于草图的绘制、产品说明书并有助于对三视图的识读和理解。
因此，也是本章主要内容之一。
但在要求上可以稍低一些。
鉴于高一数学中有关于"轴二测"的内容，因此把正等轴测图作为重点内容。
这一节，既是对全章核心内容"设计图样"的铺垫，由于技术语言的概念也是技术活动中应该知道的常识。
1、知识结构分析本节内容包括四部分：1.技术语言的种类与应用；2.草图的绘制；3.透视效果图的识度、4.正等轴测图的绘制。
2019-2020年高中通用技术 6.1设计表现图教案苏教版必修1教学目标知识与技能：1.了解技术语言的种类及其应用；能用恰当的方式与他人交流设计想法和成果；2.能绘制草图来表达设计意图；3.能识读效果图；4.学习并掌握形体的正等轴测图的画法。
过程与方法：经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；情感、态度和价值观：领略设计的绘图的重要性，体验技术语言的魅力。
教学重点能绘制草图来表达设计意图；学习并掌握形体的正等轴测图的画法。
教学难点能绘制草图来表达设计意图；学习并掌握形体的正等轴测图的画法。
教学过程引入设问引入：什么是语言？语言的作用是什么？回答：语言使得人类可以相会交流。
教师：对，不同领域有着各自的语言，例如音乐领域的音符，曲子，绘画领域的色彩，明暗，计算机领域的程序等等，那么在我们技术领域也有属于我们自己的语言。
新课教学一、技术语言的种类和应用1. 什么是技术语言？技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2. 技术语言有什么特征？言简意赅、通俗直观。
3. 技术语言的种类，分别大量的图片说明技术语言的种类，分别是：图样、图表、模型、符号以及其他。
重点让学生明白各种技术语言分别在生活的什么地方。
二、草图的绘制1. 设计表现的基础讲解这一过程主要通过动手实践的方法，课件主要以设问的方式给出，学生结合课件上的问题找出答案，并通过实践作图，掌握画草图的方法。
课件的问题：a 徒手绘图分几步？b 网格法徒手画的动作要领？c 基本图形怎么画？d 直线与曲线的连接怎么画？2.草图的分类草图也叫方案草图或设计速写。
根据所处的设计阶段的不同，草图可分为构思草图和设计草图。
设问：构思草图是什么？设计草图是什么？3.草图绘制的步骤从感性认识上升到理性的认识，用文字的方法把草图的绘制表达出来。
种类举例图样机械加工图、建筑施工图、装潢布线图、电子电路图图表零件规格表、设计草图、设计效果图模型车模、房模、航模符号交通管理符号、公共场所使用的符号三、透视效果图的识读设问：与草图相比，效果图有什么优点？在识读时要注意什么？四、正等轴测图首先介绍什么是正等轴测图，并通过书本上的两个例子说明正等轴测图的作图方法，最后让学生动手实践做一正等轴测图。
6.1设计表现图（一）教学内容分析1 课程标准对本节学习内容的要求：在设计过程和设计完成后，能够用恰当的方式与他人交流设计想法和成果，并在交流中提炼出有价值的信息，能够了解技术语言的种类及其应用。
2 本节共分为两课时，这一节主要内容是：介绍技术语言及其种类和几种常见的技术语言（设计表现图类）的特征、种类，以及技术语言在不同场合的应用及三恰当的方式表达出来并与他人交流是设计中非常重要的组成部分，是成功完成设计过程的途径、方法保证。
”因此，这一节的内容在课程中有着非常重要的地位。
在经历了第三章对便携式小凳的设计过程的体验后，详细地介绍了将设计的想法和成果用恰当的方式表达出来并与他人交流的各种方式，进一步明确了对不同技术语言的理解使用。
本节内容对第六章内容形成了知识铺垫，学完这一节后，学生会很顺利地进入第二节技术图样的学习而不会感到突然和无所适从。
（二）学情分析高二学生对生活常见的一些技术已有了一定的认识，只是不够明确这些内容就是技术语言，因此只需要教师引导配合大量案例结合学生讨论就可以起到很好的教学效果。
多年的美术课使大部分学生对常见物体的形体都能够作流畅而简单的描绘，但是对按设计在头脑中想象的形体进行表达还欠缺规范性，需要教师的示范引领以及学生在体验设计的过程中多次动手体会。
学生在高一《立体几何》中曾学习过斜二测图的画法，对平面几何图形水平放置后的画法基本能够掌握，简单的几何体也可以以立体图的形式表达清楚。
但是学生对正等轴测图的画法从未接触过，因此教师的示范与讲解在这一部分非常重要。
（三）教学目标（一）知识与技能1 了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。
2 掌握绘制草图的基本方法，能够规范地绘制出台灯的草图。
3 能识读效果图。
4 学习并掌握平面结构形体正等轴测图与圆的正等轴测图的画法。
（二）过程与方法教师通过指导学生读照相机说明书，了解技术语言的应用。
学生在教师引导下，经历用草图与用正等轴测图来表达自己设计方案的过程，使学生能够初步掌握这两种技术语言，为今后与他人用恰当的语言进行技术交流打好基础。
6.1 设计表现图教学目标1、知识与技能(1)了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。
(2)能绘制草图来表达设计意图。
(3)能识读效果图。
(4)了解基本几何体的正等轴测图的画法。
会综合应用不同种类的技术语言来表达和交流自己的设计思想。
2、过程与方法(1)通过分析、识读建筑效果图等教材中的技术图表，培养学生的技术交流能力和想象力。
(2)构思新产品，并画出其草图，掌握绘制草图的方法。
(3)以日常接触的技术语言为载体导入新课，课堂中经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；提高锻炼学生思维能力、动手能力。
3、情感态度与价值观(1)养成绿色节俭的生活观念(2)懂得DIY，让自己的生活活得更加有个性，更加丰富多彩(3)领略设计的绘图的重要性，体验技术语言的魅力。
培养对技术语言的兴趣，提高审美情趣。
教学重点和难点教学重点：(1)提高识读技术图样的能力；草图的绘制。
(2)掌握技术语言的含义、种类和用途，能绘制产品的草图，掌握形体的正等轴测图的画法。
教学难点：(1)准确、简洁地绘制技术草图。
(2)能绘制草图来表达设计意图；基本几何体的正等轴测图的画法。
教学策略教师讲解、小组探究、实物、多媒体图片、课堂上的多种形式的师生互动等。
教学流程②符号标志日常生活中我们会见到许多交通标志和管理标志，他们都表示特殊的含义，让我们生活更便利和安全。
（展示图片）教师：你认识下面这些常见符号么？禁止行驶禁止非机动车辆通行禁止掉头残疾人设施学习新知。
讲授生活中的技术语言，学生可能不是十分了解这些交通信号标识，这样可以增加学生的知识面，开阔学生的视野，对学生的实际生活很有帮助。
安全出口停车处禁止携带宠物注意③图样下面我们来看看几种常见的技术图样（课件展示）（1）机械加工图（2）建筑施工图（3）电子电路图（4）网络布线图（大屏幕展示）图样这种技术语言有什学生在教师的引导下回答问题。
进一步让学生理解图样的技术语言的特点。
第六章设计图样的绘制第一节设计表现图教材分析本节课是苏教版第六章——设计表现图的内容。
本章教学内容，从标题和安排顺序看，是为设计方案制定过程中绘制设计图样服务的。
但是，从整个技术课程的教学目的来看，本章的教学内容，是培养学生技术素养十分重要的平台。
通过本节内容的学习，学生应掌握技术语言的种类和应用，掌握生活中常用的一些技术语言。
通过本节课的教学，侧重培养了学生识别及认识技术语言的能力，这种能力的培养对于学生的生活甚至今后的工作有重要意义。
学情分析高中会考性质为通过性考试，对学生要求不是很高。
我校为市二级学校，大部分学生起点较低。
我任教班级的学生对技术语言的认知程度可以说是参差不齐，但学生的思维活跃，想象力丰富、学习欲望强。
教师的理论为指导能够增加学生学习情趣，跨学科知识的应用提高学生的技术素养，将非智力因素转化为学习的有效资源，对于提高学生的技术素养有深远的教学意义。
教学目标1.知识与技能了解技术语言的种类及其应用；2.过程与方法能积极参加各种各样的技术语言的分析过程，懂得各种技术语言的特点；3.情感、态度与价值观领略技术语言的重要性，体验技术语言的魅力，培养对技术语言的兴趣；重点难点1.教学重点掌握技术语言的含义、种类和用途；2.教学难点能了解技术语言的分类；课型课时1.课型：新授课2.课时：1课时教学方法和手段1.教学方法：讲授法演示法任务驱动法引导法2.教学手段：PPT 课本教学思路1.通过案例分析，组织讨论，理解技术语言的使用场合和使用优点。
2.通过图片展示，让学生学会分辨技术语言的种类教学过程（一）新课引入：教师：什么是语言？语言的作用是什么？（学生思考讨论）用PPT播放一组交通路口经红绿灯图片，提问学生，这表示什么意思？（学生回答）教师：“红绿灯就是交通部门和司机、行人之间交流表达的工具，那它有没有语言的功能？”（学生回答）教师：“红绿灯就是交通管理部门和司机们交流和表达的工具。
显然，它也具有语言的功能。
《设计表现图》教学设计一、教材处理本课是江苏教育出版社通用技术必修模块《技术与设计1》第六章《设计图样的绘制》第一节的内容。
教材第一部分从概念上介绍技术语言及分类，然后介绍几种常见技术语言的特征及适用范围，教学上可补充一些生活中的事例使学生感受到技术图样的重要性，比如后续课程的电子电路图；第二部分介绍草图的绘制，占了近4页的篇幅，这是本节的重点，课堂上有必要让学生进行草图绘制练习。
第三部分“透视图的识读”比较简单，学生有美术基础自己能看懂，教师不宜多讲；第四部分是“正等轴测图”，因而在实际选考中三视图没有出现轴测图，需要学生有一定的想象力和对轴测图的基本的画法，又因而简单的草图可以以轴测图的形式出现，所以草图与轴测图相结合，进行轴测草图的绘制学习与训练。
二、学情分析学生在生活中时常会遇到一些不了解的技术语言、技术图样，因此教学上应多举例、多展示一些学生感兴趣的图例(如建筑效果图)，使他们意识到正确使用技术图样的重要性，同时提高他们掌握技术知识的宽度和广度。
学生已系统地学习了技术设计的主要环节，而在实际生活场景中，比如售楼处就需要进行技术的交流。
但如何理解设计者的设计思想或者将自己的设计思想用恰当的方式表达出来与他人交流，我们学生还有些困难，因此本课要加强技术语言及草图绘制的学习。
学生在初中美术课上已经学过透视图的画法，况且该班为刚成立的美术班特色班，即使没有美术功底，至少会有浓厚的兴趣，这有利于本节技术草图的学习。
三、设计思想本章对应的课标：了解技术语言的种类及其应用，能识读一般的机械加工图、线路图、效果图等常见的技术图样，能绘制草图和简单的三视图。
教学应围绕技术为满足人的需求而生，技术语言的产生、规范也源于人们在技术活动中表达与交流的需要这一主线展开，引导学生融入技术世界，避免单纯地就技术语言来讲技术语言、避免照本宣科造成课堂教学枯燥乏味。
在时间分配方面要保证有10分钟的时间让学生练习技术草图的绘制，并提醒学生不要把草图画成素描，画出物体的轮廓和主要特征即可。
第六章第一节设计表现图一、设计思路本节课分三个课时，本教学设计为第二课时。
第一课时学生一方面对课本上“技术语言的种类和应用”进行自学，另一方面让学生学习徒手作图，体验徒手作图的技巧和规范作图。
在第一课时的基础上，本节课第一部分，检查学生对技术语言的概念、特征及分类方式的掌握情况后，通过小组活动，交流探讨常见的技术语言在生活中的应用，同时用实例让学生迅速反应不同场合中应用恰当的技术语言；第二部分，让学生自学根据所处设计阶段的不同草图的分类，并通过图片来检查对不同草图类型的理解，再用幻灯片动画演示的方式，带领学生在掌握草图的基本画法的基础上，在设计的不同阶段，根据设计的需要，画出产品设计的草图，从而掌握草图绘制的一般步骤。
二、教学目标知识与能力：了解技术语言的种类及其应用，能用恰当的方式与他人交流；掌握用草图表达设计意图的绘制方法。
方法与途径：通过自主学习、举例分析、师生交流，是学生了解技术语言的种类及其应用，并能用恰当的方式与他人交流。
情感与评价：体会技术语言的重要性，初步培养学生能用恰当的方式与他人交流的习惯。
现代教学手段的运用：通过多媒体课件展示常见技术语言的应用及草图绘制的步骤。
三、教学重点与难点教学重点：技术语言的种类及应用；草图的绘制。
教学难点：草图的绘制。
四、教学准备教学课件。
五、教学过程旗语运动裁判手势等。
程序语言Pascal语言、C语言、C++、VB等。
其他语言口头、书面、影音、灯光、哨音、号音、喇叭、计算机演示、网络语言等。
马上行动：请说出适合以下技术活动所用的技术语言。
1.详细说明神州飞船的结构。
2. 指导学生对电路进行连接。
3.考场示意学生保持安静。
4.比较秦岭中学历年高考升学率。
5.提醒人禁止在加油站吸烟。
6.破解“熊猫烧香”病毒。
二、草图的绘制问题1：在众多常见的技术语言中图表里的草图是我们同学现阶段最常用的。
草图怎样分类？图片中的草图属于哪一种？图1图2个别学生提问回答。
