基于SIMULINK的永磁同步电机建模与仿真

MATLABSIMULINK永磁同步电机矢量控制系统仿真一、本文概述随着电机控制技术的快速发展，永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）在工业、交通和能源等领域的应用越来越广泛。

矢量控制作为PMSM的一种高效控制策略，能够实现对电机转矩和磁链的精确控制，从而提高电机的动态性能和稳态性能。

然而，在实际应用中，矢量控制系统的设计和调试过程往往复杂且耗时。

因此，利用MATLAB/Simulink进行永磁同步电机矢量控制系统的仿真研究，对于深入理解矢量控制原理、优化控制策略以及提高系统性能具有重要意义。

本文旨在通过MATLAB/Simulink平台，建立永磁同步电机矢量控制系统的仿真模型，并对其进行仿真分析。

本文将对永磁同步电机的基本结构和数学模型进行介绍，为后续仿真模型的建立提供理论基础。

本文将详细阐述矢量控制策略的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。

在此基础上，本文将利用MATLAB/Simulink中的电机控制库和自定义模块，搭建永磁同步电机矢量控制系统的仿真模型，并对其进行仿真实验。

本文将根据仿真结果，对矢量控制系统的性能进行分析和评价，并提出优化建议。

通过本文的研究，读者可以全面了解永磁同步电机矢量控制系统的基本原理和仿真实现方法，为后续的实际应用提供有益的参考和指导。

本文的研究结果也为永磁同步电机控制技术的发展和应用提供了有益的探索和启示。

二、永磁同步电机数学模型永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高性能的电机，广泛应用于各种工业领域。

为了有效地对其进行控制，我们需要建立其精确的数学模型。

PMSM的数学模型主要包括电气方程、机械方程和磁链方程。

PMSM的电气方程描述了电机的电压、电流和磁链之间的关系。

在dq旋转坐标系下，电气方程可以表示为：V_d &= R_i I_d + \frac{d\Phi_d}{dt} - \omega_e \Phi_q \ V_q &= R_i I_q + \frac{d\Phi_q}{dt} + \omega_e \Phi_d其中，(V_d) 和 (V_q) 分别是d轴和q轴的电压；(I_d) 和 (I_q) 分别是d轴和q轴的电流；(\Phi_d) 和 (\Phi_q) 分别是d轴和q轴的磁链；(R_i) 是定子电阻；(\omega_e) 是电角速度。

目录1 引言 (1)1.1 课题的背景与意义 (1)1.1.1 课题背景 (1)1.1.2 课题意义 (1)1.2 永磁电机发展概况 (1)2 机电能量转换和拉格朗日方程 (2)2.1 机电能量转换 (2)2.2 三相同步电机电磁转矩 (7)2.3 拉格朗日方程 (9)3 三相永磁同步电机的数学模型 (11)3.1 三相PMSM的基本数学模型 (11)3.2 三相PMSM的坐标变换 (13)3.2.1 Clark变换 (13)3.2.2 Park变换 (14)3.3 同步旋转坐标系下PMSM的数学模型 (14)4 三相永磁同步电机的矢量控制 (16)4.1 转速环PI调节器的参数整定 (16)4.2 电流环PI调节器的参数整定 (17)4.3 三相PMSM矢量控制系统的仿真 (19)4.3.1 仿真建模 (19)4.3.2 仿真结果分析 (22)总结 (23)参考文献 (23)三相永磁同步电机矢量控制建模与仿真摘要：永磁同步电机具有体积小、效率和功率因数高等优点，因此越来越多的应用在各种功率等级的场合。

永磁同步电机的控制是永磁同步电机应用的关键技术，永磁同步电机的结构特点使得采用矢量控制系统有很大的优势。

本文首先分析了永磁同步电机矢量控制的发展概况，然后从机电能量转换的角度出发，解释三相永磁同步电机的机电能量转换原理，推导拉格朗日运动方程。

此外，列写出永磁同步电机在三相静止坐标系和dq坐标系下的数学模型。

基于Simulink建立了转速电流双闭环矢量控制系统的仿真模型，通过对仿真结果分析，验证了永磁同步电机矢量控制系统性能的优越性。

关键词：永磁同步电机，矢量控制，Simulink1 引言1.1 课题的背景与意义1.1.1 课题背景交流电机的控制性能在磁场定向矢量控制技术提出后才有了质的飞跃。

磁场定向矢量控制技术采用的是励磁电流和转矩电流的解稱控制，兼顾磁场和转矩的控制，克服了交流电机自身耦合的缺点。

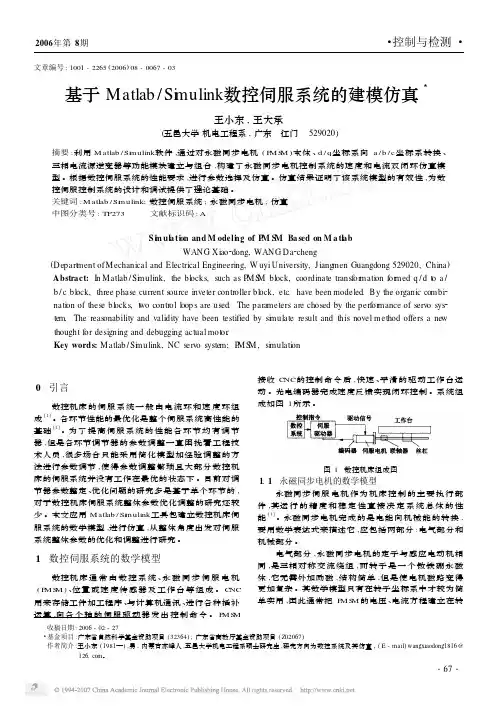

文章编号:1001-2265(2006)08-0067-03收稿日期:2006-02-27　3基金项目:广东省自然科学基金资助项目(32364);广东省高教厅基金资助项目(Z02067)作者简介:王小东(1981—),男,内蒙古赤峰人,五邑大学机电工程系硕士研究生,研究方向为数控系统及其仿真,(E -mail )wangxiaodong1816@ 。

基于Matlab /Si m ulink 数控伺服系统的建模仿真3王小东,王大承(五邑大学机电工程系,广东　江门　529020)摘要:利用M atlab /Si m ulink 软件,通过对永磁同步电机(P M S M )本体、d /q 坐标系向a /b /c 坐标系转换、三相电流源逆变器等功能模块建立与组合,构建了永磁同步电机控制系统的速度和电流双闭环仿真模型。

根据数控伺服系统的性能要求,进行参数选择及仿真。

仿真结果证明了该系统模型的有效性,为数控伺服控制系统的设计和调试提供了理论基础。

关键词:M atlab /Si m ulink;数控伺服系统;永磁同步电机;仿真中图分类号:TP273 文献标识码:AS i m ul a ti on and M odeli n g of P M S M Ba sed on M a tl abWANG Xiao 2dong,WANG Da 2cheng(Depart m ent of Mechanical and Electrical Engineering,W uyi University,J iang men Guangdong 529020,China )Abstract:I n Matlab /Si m ulink,the bl ocks,such as P MS M bl ock,coordinate transfor mati on f or med q /d t o a /b /c bl ock,three phase current s ource inveter contr oller bl ock,etc .have been modeled .By the organic combi 2nati on of these bl ocks,t w o contr ol l oop s are used .The para meters are chosed by the perf or mance of servo sys 2te m.The reas onability and validity have been testified by si m ulate result and this novel method offers a ne w thought for designing and debugging actual mot or .Key words:Matlab /Si m ulink,NC servo syste m;P MS M ,si m ulati on0　引言数控机床的伺服系统一般由电流环和速度环组成[1]。

matlab simulink 永磁同步电机概述及解释说明1. 引言1.1 概述在电力传动领域中，永磁同步电机已成为一种重要的电机类型。

相比于传统的感应电机和直流电机，永磁同步电机具有高效率、高功率密度和较低的维护成本等优势。

随着现代工业对能源效率和环境保护的日益重视，永磁同步电机在工业应用中得到了广泛的推广和应用。

本文将介绍永磁同步电机及其与Matlab Simulink的结合。

首先，我们将简要介绍Matlab Simulink软件以及其在工程领域中的应用。

接下来，我们将详细介绍永磁同步电机的基本原理、结构特点以及在工业中的实际应用情况。

然后，我们将重点讲解如何使用Matlab Simulink建模永磁同步电机，并通过仿真设计过程详解该方法的具体操作步骤。

最后，我们将分析仿真结果，评估永磁同步电机性能以及控制策略调整优化方法论述与解释。

1.2 文章结构本文共分为五个部分：引言、Matlab Simulink简介、永磁同步电机简介、Matlab Simulink建模永磁同步电机原理及方法解析以及结论与展望。

在引言部分，我们将概述本文的主要内容和结构安排，为读者提供一个整体的框架。

接下来的各个部分将逐一介绍Matlab Simulink软件、永磁同步电机以及它们之间的关联，并详细解释如何使用Matlab Simulink建模永磁同步电机以及评估其性能和优化控制策略。

最后，我们将总结全文观点并对未来永磁同步电机建模与控制策略设计进行展望。

1.3 目的本文的目的是介绍Matlab Simulink和永磁同步电机，并阐述它们之间的关系。

通过对Matlab Simulink建模永磁同步电机过程的详细解释，读者可以了解到使用该软件进行系统建模和仿真的好处，并且理解永磁同步电机在工业中的应用情况以及其优势和局限性。

此外，我们还将分享一些调整优化方法，帮助读者评估永磁同步电机性能并设计出更高效的控制策略。

通过本文的阅读，读者将对Matlab Simulink和永磁同步电机有更深入的了解，并对未来的相关研究和应用有所展望。

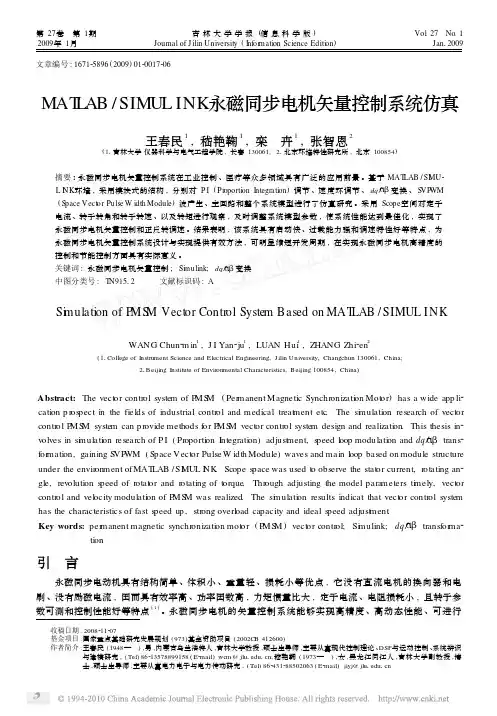

第27卷　第1期吉林大学学报(信息科学版)Vol.27　No.1 2009年1月Journal of J ilin University(I nf or mati on Science Editi on)Jan12009文章编号:167125896(2009)0120017206MAT LAB/SIMUL INK永磁同步电机矢量控制系统仿真王春民1,嵇艳鞠1,栾　卉1,张智恩2(11吉林大学仪器科学与电气工程学院,长春130061;21北京环境特性研究所,北京100854)摘要:永磁同步电机矢量控制系统在工业控制、医疗等众多领域具有广泛的应用前景。

基于MAT LAB/SI M U2 L I N K环境,采用模块式的结构,分别对P I(Pr oporti on I ntegrati on)调节、速度环调节、dq/αβ变换、S VP WM(Space Vect or Pulse W idth Module)波产生、主回路和整个系统模型进行了仿真研究。

采用Scope空间对定子电流、转子转角和转子转速、以及转矩进行观察,及时调整系统模型参数,使系统性能达到最佳化,实现了永磁同步电机矢量控制和正反转调速。

结果表明,该系统具有启动快、过载能力强和调速特性好等特点,为永磁同步电机矢量控制系统设计与实现提供有效方法,可明显缩短开发周期,在实现永磁同步电机高精度的控制和节能控制方面具有实际意义。

关键词:永磁同步电机矢量控制;Si m ulink;dq/αβ变换中图分类号:T N91512文献标识码:ASi m ulati on of P MS M Vect or Contr ol System Based on MAT LAB/SIMUL I NKWANG Chun2m in1,J I Yan2ju1,LUAN Hui1,ZHANG Zhi2en2(11College of I nstrument Science and Electrical Engineering,J ilin University,Changchun130061,China;21Beijing I nstitute of Envir onmental Characteristics,Beijing100854,China)Abstract:The vect or contr ol syste m of P MS M(Per manent Magnetic Synchr onizati on Mot or)has a wide app li2 cati on p r os pect in the fields of industrial contr ol and medical treat m ent etc.The si m ulati on research of vect or contr ol P MS M syste m can p r ovide methods f or P MS M vect or contr ol syste m design and realizati on.This thesis in2 volves in si m ulati on research of P I(Pr oporti on I ntegrati on)adjust m ent,s peed l oop modulati on and dq/αβtrans2 for mati on,gaining S VP WM(Space Vect or Pulse W idth Module)waves and main l oop based on module structure under the envir on ment ofMAT LAB/SI M UL I N K.Scope s pace was used t o observe the stat or current,r otating an2 gle,revoluti on s peed of r otat or and r otating of t orque.Thr ough adjusting the model para meters ti m ely,vect or contr ol and vel ocity modulati on of P MS M was realized.The si m ulati on results indicat that vect or contr ol syste m has the characteristics of fast s peed up,str ong overl oad capacity and ideal s peed adjust m ent.Key words:per manent magnetic synchr onizati on mot or(P MS M)vect or contr ol;Si m ulink;dq/αβtransfor ma2 ti on引　言永磁同步电动机具有结构简单、体积小、重量轻、损耗小等优点,它没有直流电机的换向器和电刷、没有励磁电流,因而具有效率高、功率因数高,力矩惯量比大,定子电流、电阻损耗小,且转子参数可测和控制性能好等特点[1]。

基于MATLABSimulinkSimPowerSystems的永磁同步电机矢量控制系统建模与仿真一、本文概述随着电力电子技术和控制理论的快速发展，永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）因其高效率、高功率密度和优良的调速性能，在电动汽车、风力发电、机器人和工业自动化等领域得到了广泛应用。

然而，PMSM的高性能运行依赖于先进的控制系统，其中矢量控制（Vector Control, VC）是最常用的控制策略之一。

矢量控制，也称为场向量控制，其基本思想是通过坐标变换将电机的定子电流分解为与磁场方向正交的两个分量——转矩分量和励磁分量，并分别进行控制，从而实现电机的高性能运行。

这种控制策略需要对电机的动态行为和电磁关系有深入的理解，并且要求控制系统能够快速、准确地响应各种工况变化。

MATLAB/Simulink/SimPowerSystems是MathWorks公司开发的一套强大的电力系统和电机控制系统仿真工具。

通过Simulink的图形化建模环境和SimPowerSystems的电机及电力电子元件库，用户可以方便地进行电机控制系统的建模、仿真和分析。

本文旨在介绍基于MATLAB/Simulink/SimPowerSystems的永磁同步电机矢量控制系统的建模与仿真方法。

将简要概述永磁同步电机的基本结构和运行原理，然后详细介绍矢量控制的基本原理和坐标变换方法。

接着，将通过一个具体的案例，展示如何使用Simulink和SimPowerSystems进行永磁同步电机矢量控制系统的建模和仿真，并分析仿真结果，验证控制策略的有效性。

将讨论在实际应用中可能遇到的挑战和问题，并提出相应的解决方案。

通过本文的阅读，读者可以对永磁同步电机矢量控制系统有更深入的理解，并掌握使用MATLAB/Simulink/SimPowerSystems进行电机控制系统仿真的基本方法。

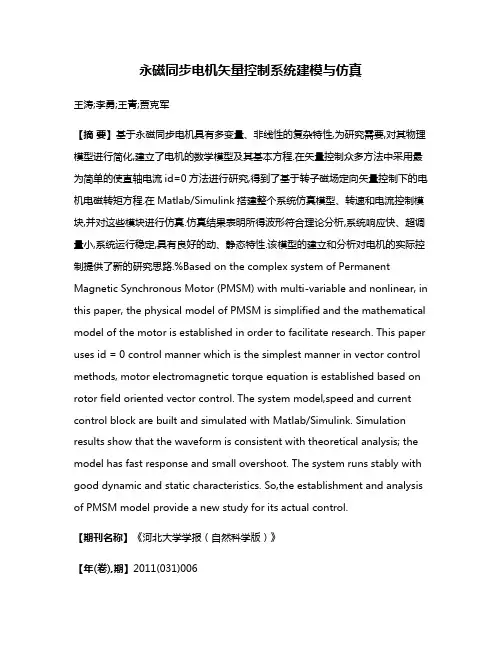

永磁同步电机矢量控制系统建模与仿真王涛;李勇;王青;贾克军【摘要】基于永磁同步电机具有多变量、非线性的复杂特性,为研究需要,对其物理模型进行简化,建立了电机的数学模型及其基本方程.在矢量控制众多方法中采用最为简单的使直轴电流id=0方法进行研究,得到了基于转子磁场定向矢量控制下的电机电磁转矩方程.在Matlab/Simulink搭建整个系统仿真模型、转速和电流控制模块,并对这些模块进行仿真.仿真结果表明所得波形符合理论分析,系统响应快、超调量小,系统运行稳定,具有良好的动、静态特性.该模型的建立和分析对电机的实际控制提供了新的研究思路.%Based on the complex system of Permanent Magnetic Synchronous Motor (PMSM) with multi-variable and nonlinear, in this paper, the physical model of PMSM is simplified and the mathematical model of the motor is established in order to facilitate research. This paper uses id = 0 control manner which is the simplest manner in vector control methods, motor electromagnetic torque equation is established based on rotor field oriented vector control. The system model,speed and current control block are built and simulated with Matlab/Simulink. Simulation results show that the waveform is consistent with theoretical analysis; the model has fast response and small overshoot. The system runs stably with good dynamic and static characteristics. So,the establishment and analysis of PMSM model provide a new study for its actual control.【期刊名称】《河北大学学报（自然科学版）》【年(卷),期】2011(031)006【总页数】5页(P648-652)【关键词】永磁同步电机;矢量控制;建模;仿真【作者】王涛;李勇;王青;贾克军【作者单位】河北大学质量技术监督学院,河北保定071002;北京科技大学车辆工程研究所,北京100083;河北大学质量技术监督学院,河北保定071002;河北大学质量技术监督学院,河北保定071002【正文语种】中文【中图分类】TH39永磁同步电机与励磁同步电机相比取消了励磁电源和励磁绕组，取而代之的是能够产生稳定磁场的永磁体，这就使得永磁同步电机结构更加紧凑，重量减轻，体积减小，又由于同时也取消了励磁系统的损耗，其效率、功率因数得到了很大的提高［1-2］.永磁同步电机的励磁磁场由转子上的永磁体产生，按转子磁场定向的矢量控制实现类似于直流电机对转矩和转子磁链的分别控制，从而获得类似于直流电机的宽范围调速性能.随着电力电子技术和控制技术的发展，永磁同步电机具有精度高、动态性能好、调速范围大以及定位控制准确等优点，常被应用于伺服系统和高性能的调速系统，因此引起了国内外越来越多学者的广泛关注［3］.本文对永磁同步电机建立数学模型得到其基本方程，对矢量控制众多控制方法中最为简单的id＝0方法进行研究，在Matlab／Simulink平台下建立该控制方法的仿真模型并进行仿真，并对仿真结果进行分析.该模型的建立和分析对电机的实际控制提供了新的研究思路.1.1 永磁同步电机基本结构永磁同步电机的定子与一般交流电机的定子绕组相同，采用三相交流绕组.定子铁心由带有齿和槽的冲片叠成，在槽中嵌入交流绕组.当三相对称电流通入三相对称绕组时，在气隙中产生同步旋转磁场，为简化问题同时又不影响数学模型的精度，常作如下假设：1）气隙磁场即永磁体产生的励磁磁场和三相绕组产生的电枢反应磁场呈正弦分布，定子三相绕组磁通产生的感应电动势也呈正弦分布；2）由于永磁同步电机的气隙比较大，所以不计定子磁路的饱和和铁损；3）转子上没有阻尼绕组，永磁体没有阻尼作用［4-5］.1.2 永磁同步电机基本方程将永磁同步电机模型建立在三相静止坐标系（abc坐标系）上，可得到其各绕组电压平衡方程［6-7］式中，ea，eb，ec 为永磁体磁场在a，b，c三相电枢绕组中感应的旋转电动势，Rs 为定子绕组电阻，La，Lb，Lc 为定子绕组自感，Mab，Mbc，Mca为绕组间的互感.由于转子结构不对称，将abc坐标系（三相静止坐标系）中的a，b，c三相绕组先变换到αβ坐标系（两相静止坐标系），然后再由αβ坐标系变换到dq坐标系（两相旋转坐标系）中.采用的坐标变换关系式为［8-11］得到dq坐标系上的电压方程为dq向abc转换关系如式（5）所示.式中，Ld，Lq 为定子绕组自感，id，iq 为d，q轴电流分量，Rs 为定子绕组电阻，ud，uq 为d，q轴电压分量，ωr 为转子角速度，ψf ＝ψfm／2，ψfm 为与定子a，b，c三相绕组交链的永磁体磁链的幅值.电机在dq坐标系中转矩方程为永磁同步电机的矢量控制方法有很多种，其中使直轴电流id＝0控制是最常用的方法.此时电流矢量随负载状态的变化在q轴上移动.根据式（4），id＝0时的电磁转矩为.采用该方法消除了直轴电流带来的电枢反应，电机所有电流都用来产生电磁转矩，电流控制效率得到提高，产生最大的电磁转矩.永磁同步电机矢量控制结构图1所示.根据永磁同步电机矢量控制结构图［12-15］，在Matlab／Simulink中搭建仿真模型，如图2所示.本文采用永磁同步电机电流、速度的双闭环控制，如图3所示.内环为电流环，外环为速度环.将电流环看作是速度调节系统中的一个环节，其作用是提高系统的快速性，抑制电流环内部干扰，限制最大电流以保障系统安全运行，速度环的作用是增强系统抗负载扰动的能力，抑制速度波动［16］.转速调节模块如图4所示.该模块由PI调节器和限幅输出模块组成.通过反复调整kp，ki参数使系统输出达到最佳状态.电流调节其实就是转矩调节模块，将转速调节器的输出电流作为转矩调节器的输入.该模块也由PI调节器和限幅输出模块组成，电流调节模型图与转速调节模型图相同［17-18］.仿真参数设置：逆变器直流电源电压380V，永磁同步电机定子绕组电阻Rs＝2.67Ω，d轴电感Ld＝0.007H，q轴电感Lq＝0.007H，极对数p＝2，电机转动惯量J＝0.006kg·m2.电机空载启动，启动转速给定n＝3 000r／min；待系统进入稳态后在0.05s时突加Tl＝6N·m的负载，仿真时间t＝0.1s.仿真结果如图5a-c 所示.从图5a中可以看出电机在启动后的0.02s内转速快速上升，并在经过0.01s的波动之后迅速达到稳定状态，电机动态响应性能良好.图5b中看出0.03s之前出现很大的振荡，这是因为电机启动初期转子转速低于定子旋转磁场转速，定子磁链和永磁体磁链产生的转矩在较短的时间内起到制动作用.当牵引转矩小于制动转矩时，电机总转矩下降，从而出现振荡现象.在0.05s突加6N·m的负载时，转速、转矩均有相应响应，但经过短暂的波动之后均达到稳定状态.由于仿真过程中使用PWM逆变器供电，定子电流中出现一定的谐波分量，影响到电磁转矩，使转矩和转速均出现一定的脉动，但不影响系统的稳定性.图5c为电机的机械特性曲线，可以看出机械特性较为理想.在分析永磁同步电机数学模型的基础之上，建立了电机的数学方程，通过数学的方法去研究永磁同步电机，并在Matlab／Simulink里搭建模型并进行仿真.由电机仿真波形可以看出，系统响应快速且平稳，转速和转矩超调量非常小，系统起动后保持恒定转矩；突加扰动时系统波动较小，充分说明系统具有较好的鲁棒性.仿真结果证明了本文所提出的永磁同步电机仿真建模方法的有效性.【相关文献】［1］曾毅.变频调速控制系统的设计和维护［M］.2版.济南：山东科学技术出版社，2002.［2］张铁军.永磁同步电机数字化控制系统研究［D］.长沙：湖南大学，2006.［3］王成元.电机现代控制技术［M］.北京：机械工业出版社，2007.［4］杨文峰，孙韶元.参数自调整模糊控制交流调速系统的研究［J］.电工技术杂志，2001（9）：11-13.［5］BARRERO F，GONZÁLEZ A ，TORRALBA A，et al.Speed control of induction motors using a novel fuzzy sliding mode structure［J］.IEEE Transactions on Fuzzy Systems，2002，10（3）：375-380.［6］薛峰，谢运祥，吴捷.直接转矩控制系统的转速估算模型及其参数补偿方法［J］.电工技术学报，1998，13（5）：26-30.［7］EBERHART R，KENNEDY J.A new optimizer using particl swarm theory［Z］.Proceedings of Sixth International Symposium MicroMachine and Human Science，Nagoya，Japan，1995.［8］陈伯时.电力拖动自动控制系统［M］.2版.北京：机械工业出版社，2001.［9］陈荣.永磁同步电机伺服系统研究［D］.南京：南京航空航天大学，2004.［10］黄永安，马路，刘慧敏.MATLAB 7.1／Simulink 6.1建模仿真开发与高级工程应用［M］.北京：清华大学出版社，2005.［11］李学文，李学军.基于SIMULINK的永磁同步电机建模与仿真［J］.河北大学学报：自然科学版，2007，27（S1）：28-31.［12］BOUCHIKER S，CAPOLINO G A.Vector control of a permanent magnet synchronous motor using AC matrix converter［J］.IEEE Transactions on Power Electronics，1998，13（6）：1089-1099.［13］沈艳霞，吴定会，李三东.永磁同步电机位置跟踪控制器及Backstepping方法建模［J］.系统仿真学报，2005，17（6）：1318-1321.［14］薛花，姜建国.基于EKF永磁同步电机FMRC方法的仿真研究［J］.系统仿真学报，2006，18（11）：3324-3327.［15］林伟杰.永磁同步电机两种磁场定向控制策略的比较［J］.电力电子技术，2007，41（1）：26-29.［16］LI Yong，MA Fei，CHEN Shunxin，et al.PMSM simuation for AC drive in mining dump truck［Z］.The Ninth International Conference on Information and Management Sciences（IMS2010），Urumchi，2010.［17］KENNEDY J，EBERHART R.Particle swarm optimization［Z］.Pro IEEE Int Conf on Neural Networks，Perth，1995.［18］钱昊，赵荣祥.永磁同步电机矢量控制系统［J］.农机化研究，2006（2）：90-91.。

simulink永磁同步电机模块原理
Simulink永磁同步电机（PMSM）模块的原理基于矢量控制。

矢量控制的
基本思想是模仿直流电机的磁场定向方式。

在Simulink的PMSM模块中，以转子磁链方向作为旋转坐标系的参考方向，将定子电流分解为与转子磁链同方向的定子电流励磁分量和与磁链方向正交的定子电流转矩分量。

这两个分量相互正交，分别采用控制器控制。

PMSM模块的工作原理可以细分为以下几个区域：
1. 恒转矩区：在此区域内，电机按最大扭矩电流比（MTPA）控制。

这个区间的电机运行受控制器最大电流的限制，电机输出最大恒定转矩。

此时电机产生的热量比较大。

2. 弱磁区Ⅰ：从基速到最大功率点转速的区间，电机的运行受到控制器最大电压和最大电流的限制。

在此区间内，电机可以按照恒功率输出。

在磁阻转矩的作用下，功率增加到最大功率点转速，但转矩是降低的。

此外，在小于基速的区域，由于反电动势接近控制器的最大电压，控制器电压达到饱和。

为了维持电压平衡并拓展转速，需要用允许的最小电流进行弱磁，消弱反电动势。

请注意，Simulink的PMSM模块在实际使用中可能需要根据具体的电机参数进行调整，以确保最佳的控制效果。

如需更多关于永磁同步电机（PMSM）模块的原理信息，建议请教电气工程专家或查阅相关文献资料。

基于Simulink的电机控制仿真分析摘要：电机的功能可以将大自然所拥有的一次能源转化成更加便于人类利用的电能。

电机稳态控制主要包括暂态和长期两种电压稳定问题，因此我们利用Simulink模块来对于电机控制过程中的电流分析，从而能够对其运行状态实现有效控制。

关键词：电机；控制；仿真1 引言电机的供电要求是让用户使用上质量可靠的电能,主要是指电压、频率和波形误差在一定的范围内,为了实现这个条件,就必须对于硬件进行严格的要求,同时在电机的运行当中加强管理,让其能够最大化的提升系统的电能使用效率,让电能质量更为合格。

2 电机稳定控制仿真原理电机的传输能力和其功率稳定性有关系,我们通过采用短路速断以及励磁控制的方式来尽量的减少其暂态中存在的问题,同时电压稳定与可靠已经成为了电机工作的是否合格的关键条件,因此我们应当加强对其的重视,尽量的减少停电事故,如果发生功角失去稳定的情况,就可能导致暂态电压失稳,同时出现电压崩溃的情况,电压崩溃和很多因素有关,主要包括电动机的问题与变压器的问题等。

IEEE对于电机电压稳定给出如下定义:电压稳定性就是在出现故障时,电机能够恢复其平衡状态的能力,不仅要保持主线的稳定,也要保持其他支线的问题,同时使得负荷能够正常运作。

3 电机仿真控制方法3.1 控制原理根据电机下的扰动,我们大小我们可将其分为小型和大型的扰动,小扰动稳定所指的是在负荷进行增加后,电机的所有组件能够维护原来的电压稳定的能力,而大扰动电压稳定,所表现的是整个电机出现崩溃、失去电机等严重问题时,所有主线可以让电能的质量保持稳定的能力,这个主要和电机的结构以及线路的运行情况有关系,需要建立具体的动态模型来分析。

在电机的功角稳定的判断过程中,我们可以通过定量计算的方法来对其进行有效的分析,同时我们也应当认识到如果功角的稳定被打破,那么很大程度上都是由于无功平衡不稳定的原因,因此我们应当加强对无功功率的控制,使得暂态电压能够有效的保持稳定。

基于Matlab_Simulink的永磁直驱风⼒发电机组建模和仿真研究-2发电机参数：极对数42；d 轴电抗1.704mL ；q轴电抗1.216mL ；转⼦磁通4.7442Wb ；转动惯量11258J 。

PI 参数：⽹侧电流内环d 轴（1.5、1），q 轴（0.5、37）；⽹侧功率外环（0.0002、0.05）；直流侧电压（2、120）；机侧电流内环d 轴（-3、-24），q 轴（-3、-80）；机侧功率外环（-3、-60）。

本仿真中风速由6m/s 变化到9m/s ，最后变化到12m/s 。

在最⼤风能捕获控制情况下，随着风速的变化，转⼦转速不断调整，以保持最佳叶尖速⽐，从⽽达到最⼤风能利⽤，图8为风速、转⼦转速、机械和电磁转矩变化曲线。

机侧电压电流变化如图9所⽰，在最⼤风能捕获模式下，电压和电流频率随着风速的增⼤⽽增⼤，电压幅值从260V 变化到400V 、540V ，电流幅值变化为380A 、850A 、1500A 。

电⽹侧及直流侧电压电流变化如图10所⽰，电⽹电压保持恒定，电流幅值随着风速的增⼤⽽增⼤变化范围为：168A 、580A 、1290A 。

直流侧电压在风速突变时有⼀个充电过程，电压升⾼，最⾼达到1320V ，经过⼤约0.1s的暂态过程后恢复到额定值1200V 。

永磁直驱发电机输⼊电⽹有功及⽆功功率如图11所⽰，有功功率随着风速的升⾼⽽不断变化，最后维持在1.1MW ，⽆功功率基本保持为零，波动幅值为5kW 。

实际输出有功功率与参考功率的⽐较如图12所⽰，在风速突变后参考功率⼤于实际输出功率，经过⼤约0.1s 的暂态过程后基本吻合。

永磁直驱发电系统机侧及⽹侧电压电流的d 、q 轴分量的变化如图13、14所⽰。

机侧电压d 、q 轴分量随着风速变化⽽变化，机侧电流采⽤零d 轴控制策略，所以d 轴分量维持为零，q 轴分量反映功率的变化。

⽹侧电压保持恒定，因为⽆功参考值为零，所以图11输⼊电⽹有功及⽆功功率Fig.11Active and reactive power input togrid图12输⼊电⽹有功功率与参考功率图Fig.12Active power input to grid and it ’sreference第27卷第9期电⽹与清洁能源图10电⽹侧及直流侧电压电流变化Fig.10Variation of voltage and current of grid and DC side 图9机侧电压电流变化Fig.9Variation of generator-side voltage andcurrent图8风速、转⼦转速、转矩变化Fig.8Variation of wind speed,rotor speed andtorqueClean Energy97电流q 轴分量为零。

实验八基于Simulink的电机系统仿真一．实验目的1)熟悉Simulink的工作环境；2)掌握Simulink电力系统工具箱的使用；3)掌握在Simulink的工作环境中建立电机系统的仿真模型。

二．实验内容同步电机是一种常见的交流电机。

本节实验以Simulink的Simpowersystem 自带的简单同步电机模型为例，如图１所示为常见的同步电机结构模型。

该电机的主要电气参数如下：额定容量S N=1000MV A，额定电压U N=315kV，额定频率f N=50Hz，额定转速n N=1500r/m。

图1 同步电机结构模型三、要求1) 在Simulink中，以并入单机无穷大系统的同步电机为对象，实现仿真；2) 运用多路选择模块Bus Selector观测电机实时的功率角δ、转速n和电磁功率P e等信号的仿真波形；3) 结合理论知识分析上述观测信号变化的原因，及其相互之间的联系。

四、实验过程1、接线原理图2、仿真结果3、结果分析由图可知，t=0~t-0.4s 时间段内，功率角、转速、电磁功率值不为零切恒定；当t=0.5s 时，功率角、转速、电磁功率都开始增加，由e Fe m P P P P ++=Ω知，当PΩ、PFe变化较小时，Pm与Pe变化曲线的趋势一致，则机械功率Pm增大；t=1.0s 时，功率角、转速、电磁功率变化基本趋于稳定，转速回到初值，功率角和电磁功率都增大。

五、实验感想通过这次实验，练习了在simulink的工作环境中进行电机系统仿真的方法。

经过这次练习，我对Simulink仿真环境的操作逐渐熟练。

感觉Simulink仿真环境功能很强大，是一个不错的仿真平台，我们应该认真学习，利用它丰富的资源和强大的功能实现各种复杂电力系统的仿真与分析。

由于理论知识学习的不够，实验得出的很多现象不能准确细致的分析，也不能给出合理的解释，由此可见，不管是仿真，还是实验，理论知识都是基础，我们必须打好扎实的基础。

基于simulink的电机特性仿真分析
1、仿真目的
仿真当电机I段电源忽然失电，使得电机电压呈现衰减波形，若此时投入与电机电压反向的II段电源，观察电机电流的变化情况。

2、仿真分析
根据仿真要求，搭建如下的仿真模型图，其中：
①电机参数：150P（110kW)、400V 50HZ 1487RPM
②设置断路器1：在5~6s时断开；设置断路器2：在5~6s时闭合
③I段电源与II段电源刚好反向；
图1 仿真模型图
3、仿真结果
（1）转速波形图
由上图可知：
刚开始起动时，转差率大，转子电流和定子电流都很大，转速也很大，而最终电机转速稳定在147lr／min。

（2）定子侧电流波形图（电机启动时）
由上图可知：
电机直接起动时，全部电源电压直接加到电机的定子绕组，这时起动电流很大，仿真结果显示，启动倍数达到十几倍。

（3）定子侧电流波形图（故障发生时）
由上图可知：
在5s时刻，电源切换，此时电机电流忽然增加，类似于重新启动，经过大约150ms，电机电流趋于平稳，电机工作在额定状态。

4、仿真初步结论
当电机失电时，如果此时切换到与之电压相反的支路时，会使得电机类似于重新启动，电流迅速增大，过大的起动电流会使电机发热，也可能使电机绕组受力发生形变，过大的起动电流造成电网电压显著下降，甚至使其他异步电机停转或无法带负载起动。

基于Matlab/Simulink的永磁同步电机（PMSM）矢量控制仿真高延荣，舒志兵，耿宏涛摘要在现代交流伺服系统中，矢量控制原理以及空间电压矢量脉宽调制（SVPWM）技术使得交流电机能够获得和直流电机相媲美的性能。

永磁同步电机（PMSM）是一个复杂耦合的非线性系统。

本文在Matlab/Simulink环境下，通过对PMSM本体、d/q坐标系向a/b/c坐标系转换等模块的建立与组合，构建了永磁同步电机控制系统仿真模型。

仿真结果证明了该系统模型的有效性。

关键词：Matlab/Simulink，永磁同步电机，电压空间矢量脉宽调制，仿真0、引言永磁同步电机（PMSM）是采用高能永磁体为转子，具有低惯性、快响应、高功率密度、低损耗、高效率等优点，成为了高精度、微进给伺服系统的最佳执行机构之一。

永磁同步电机构成的永磁交流伺服系统已经向数字化方向发展。

因此如何建立有效的仿真模型具有十分重要的意义。

对于在Matlab中进行永磁同步电机（PMSM）建模仿真方法的研究已经受到广泛关注。

本文介绍了电压空间矢量脉宽调制原理并给出了坐标变换模块、SVPWM模块以及整个PMSM闭环矢量控制仿真模型，给出了仿真模型结构图和仿真结果。

1、电压空间矢量脉宽调制原理1.1电压空间矢量电机输入三相正弦电压的最终目的是在空间产生圆形旋转磁场，从而产生恒定的电磁转矩。

直接针对这个目标，把逆变器和异步电机视为一体，按照跟踪圆形旋转磁场来控制PWM电压，这样的控制方法称为“磁链跟踪控制”，磁链的轨迹是靠电压空间矢量相加得到的，所以又称“电压空间矢量PWM控制”。

空间矢量是按电压所加绕组的空间位置来定义的。

在图1中，A、B、C分别表示在空间静止不动的电机定子三相绕组的轴线，它们在空间互差120°，三相定子相电压UA、UB、UC 分别加在三相绕组上，可以定义三个电压空间矢量UA、UB、UC，它们的方向始终在各相的轴线上，而大小则随时间按正弦规律变化，时间相位互差120°。

基于matlab永磁同步电机控制系统建模仿真方法1. 建立永磁同步电机模型
我们可以通过matlab中的Simulink工具箱建立永磁同步电机的模型，模型中包括电机本身和电机驱动系统。

该模型可以包括各种控制系统，比如位置控制、速度控制、电流控制等。

2. 设计控制系统
根据永磁同步电机的特性和实际控制需求，选定相应的控制策略。

常见的控制策略有FOC（磁场定向控制）、DTC（直接扭矩控制）等。

设计控制系统包括建立系统数学模型、设计控制算法、仿真验证等步骤。

3. 仿真实现
在matlab中进行仿真实现，根据设计的控制系统和模型参数，运行仿真程序，验证设计的控制系统的性能和功能是否符合实际控制要求，以此优化和完善控制系统。

4. 实验验证
在实验室或者实际应用场景中，进行实验验证，对控制系统进行调试和优化。

实
验验证可以通过实际硬件搭建或者仿真器件模拟等方式实现。

根据验证结果，并结合实际应用需求，对控制系统进行进一步优化和改进。

基于simulink的永磁同步电机调速仿真【摘要】建立了永磁同步电机的数学模型，采用空间矢量脉宽调制算法，在simulink软件环境下构建了永磁同步电机矢量控制系统的仿真模型，实验表明基于转子磁场定向的矢量控制系统动静态性能较好。

【关键词】svpwm；PID控制；永磁同步电机1.引言随着新型永磁材料的广泛研究和应用和伺服控制技术的极大发展。

永磁同步电机（permanentmagnet synchronous motor，PMSM）具有功率密度大、转子损耗小、效率高等优点，已成为现代伺服系统的主流[1]。

矢量控制理论从根本上解决了交流电动机转矩的控制问题，具有电压利用率高、开关损耗小、电动机转矩波动小等特点。

因此，空间矢量脉宽调制技术（Space Vector Pulse Width Modulation，SVPWM）做为一种高性能的控制策略被广泛推广。

本文建立了PMSM的数学模型，同时借助matlab强大的仿真能力，构建了同步电机的矢量控制系统模型，并通过仿真进行验证。

2.PMSM的数学建模为了便于分析PMSM的数学模型及电磁转矩等特性。

假定：（1）磁饱和效应、涡流和磁滞损耗不计；（2）忽略齿槽、换相过程和电枢反应等的影响；（3）电机电流为对称的三相正弦波电流；（4）电枢绕组在定子内表面均匀连续分布；（5）忽略温度对电机的影响；（6）驱动二极管和续流二极管为理想元件[2]。

在上述假设的基础上，运用坐标变换理论便可得到dq0轴下PMSM的数学模型。

电压方程：（1）磁链方程：（2）转矩方程：（3）式中，、为d、q轴电压，、为d、q轴电流，、为d、q轴电感，为定子相电阻，为转子电角速度，为永磁体基波励磁磁场链过定子绕组的磁链，为微分算子，为极对数。

3.电压空间矢量脉宽调制原理电机输入三相正弦电压的最终目的是在空间产生圆形旋转磁场，从而产生恒定的电磁转矩。

直接针对这个目标，把逆变器和异步电机视为一体，按照跟踪圆形旋转磁场来控制PWM电压，这样的控制方法称为“磁链跟踪控制”，磁链的轨迹是靠电压空间矢量相加得到的，所以又称“电压空间矢量PWM控制”[3]。
