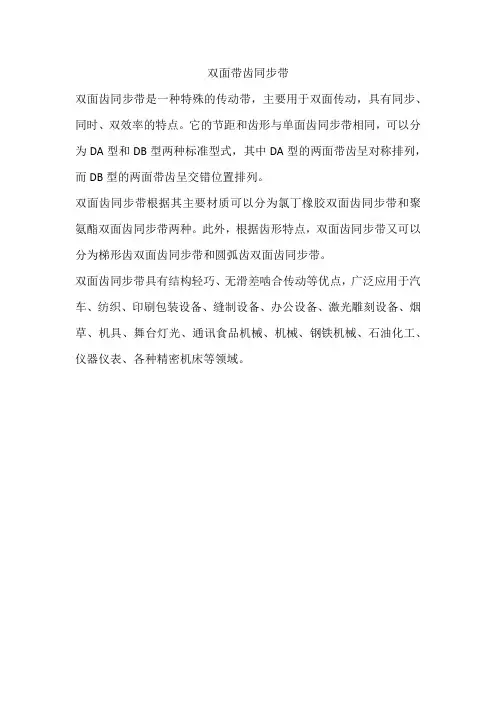

双面带齿同步带
双面齿同步带是一种特殊的传动带,主要用于双面传动,具有同步、同时、双效率的特点。
它的节距和齿形与单面齿同步带相同,可以分为DA型和DB型两种标准型式,其中DA型的两面带齿呈对称排列,而DB型的两面带齿呈交错位置排列。
双面齿同步带根据其主要材质可以分为氯丁橡胶双面齿同步带和聚氨酯双面齿同步带两种。
此外,根据齿形特点,双面齿同步带又可以分为梯形齿双面齿同步带和圆弧齿双面齿同步带。
双面齿同步带具有结构轻巧、无滑差啮合传动等优点,广泛应用于汽车、纺织、印刷包装设备、缝制设备、办公设备、激光雕刻设备、烟草、机具、舞台灯光、通讯食品机械、机械、钢铁机械、石油化工、仪器仪表、各种精密机床等领域。

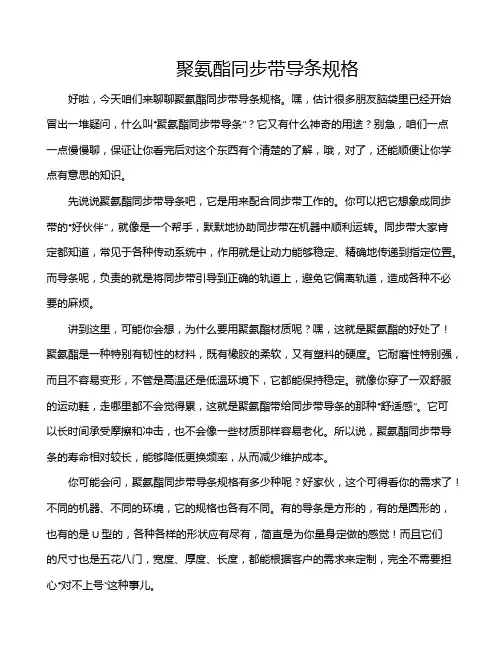

聚氨酯同步带导条规格好啦,今天咱们来聊聊聚氨酯同步带导条规格。
嘿,估计很多朋友脑袋里已经开始冒出一堆疑问,什么叫“聚氨酯同步带导条”?它又有什么神奇的用途?别急,咱们一点一点慢慢聊,保证让你看完后对这个东西有个清楚的了解,哦,对了,还能顺便让你学点有意思的知识。
先说说聚氨酯同步带导条吧,它是用来配合同步带工作的。
你可以把它想象成同步带的“好伙伴”,就像是一个帮手,默默地协助同步带在机器中顺利运转。
同步带大家肯定都知道,常见于各种传动系统中,作用就是让动力能够稳定、精确地传递到指定位置。
而导条呢,负责的就是将同步带引导到正确的轨道上,避免它偏离轨道,造成各种不必要的麻烦。
讲到这里,可能你会想,为什么要用聚氨酯材质呢?嘿,这就是聚氨酯的好处了!聚氨酯是一种特别有韧性的材料,既有橡胶的柔软,又有塑料的硬度。
它耐磨性特别强,而且不容易变形,不管是高温还是低温环境下,它都能保持稳定。
就像你穿了一双舒服的运动鞋,走哪里都不会觉得累,这就是聚氨酯带给同步带导条的那种“舒适感”。
它可以长时间承受摩擦和冲击,也不会像一些材质那样容易老化。
所以说,聚氨酯同步带导条的寿命相对较长,能够降低更换频率,从而减少维护成本。
你可能会问,聚氨酯同步带导条规格有多少种呢?好家伙,这个可得看你的需求了!不同的机器、不同的环境,它的规格也各有不同。
有的导条是方形的,有的是圆形的,也有的是U型的,各种各样的形状应有尽有,简直是为你量身定做的感觉!而且它们的尺寸也是五花八门,宽度、厚度、长度,都能根据客户的需求来定制,完全不需要担心“对不上号”这种事儿。
但你知道吗?导条的规格可不是随便定的。
它要根据同步带的宽度、使用环境、负荷要求来量身定制。
简单来说,你得知道你用的是哪种同步带,带的重量多大,机器在什么样的环境下工作,这样才能选出最合适的导条规格。
要不然,随便乱选,反倒适得其反,可能会影响整个传动系统的稳定性。
再来说说聚氨酯同步带导条的安装问题。

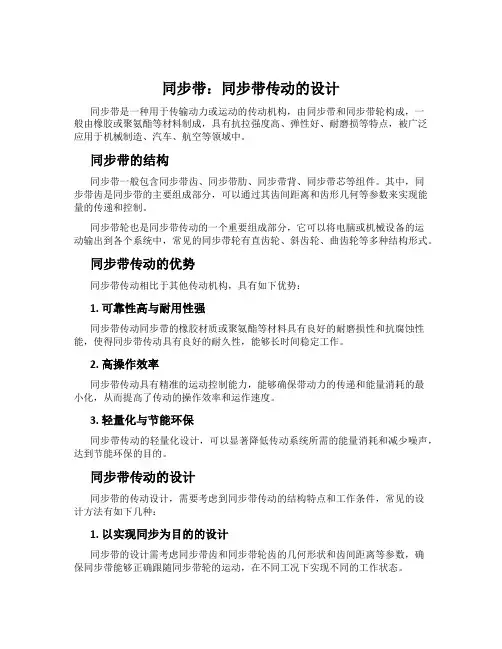

同步带:同步带传动的设计同步带是一种用于传输动力或运动的传动机构,由同步带和同步带轮构成,一般由橡胶或聚氨酯等材料制成,具有抗拉强度高、弹性好、耐磨损等特点,被广泛应用于机械制造、汽车、航空等领域中。
同步带的结构同步带一般包含同步带齿、同步带肋、同步带背、同步带芯等组件。
其中,同步带齿是同步带的主要组成部分,可以通过其齿间距离和齿形几何等参数来实现能量的传递和控制。
同步带轮也是同步带传动的一个重要组成部分,它可以将电脑或机械设备的运动输出到各个系统中,常见的同步带轮有直齿轮、斜齿轮、曲齿轮等多种结构形式。
同步带传动的优势同步带传动相比于其他传动机构,具有如下优势:1. 可靠性高与耐用性强同步带传动同步带的橡胶材质或聚氨酯等材料具有良好的耐磨损性和抗腐蚀性能,使得同步带传动具有良好的耐久性,能够长时间稳定工作。
2. 高操作效率同步带传动具有精准的运动控制能力,能够确保带动力的传递和能量消耗的最小化,从而提高了传动的操作效率和运作速度。
3. 轻量化与节能环保同步带传动的轻量化设计,可以显著降低传动系统所需的能量消耗和减少噪声,达到节能环保的目的。
同步带传动的设计同步带的传动设计,需要考虑到同步带传动的结构特点和工作条件,常见的设计方法有如下几种:1. 以实现同步为目的的设计同步带的设计需考虑同步带齿和同步带轮齿的几何形状和齿间距离等参数,确保同步带能够正确跟随同步带轮的运动,在不同工况下实现不同的工作状态。
2. 以实现稳定传动为目的的设计同步带传动需要能够确保能量的传递和消耗的最小化,需要考虑到同步带轮的匹配方式、同步带的材质和结构等条件,以确保传动的稳定性和效率。
3. 根据实际工作条件进行设计同步带传动的设计需要充分考虑到传动系统的实际工作条件,例如传动力、转速、运动形式等,根据不同的工况来选择合适的同步带型号和参数等,以确保传动系统的可靠性和效率。
总结同步带传动作为一种重要的传动机构,被广泛应用于机械制造、汽车、航空等领域。

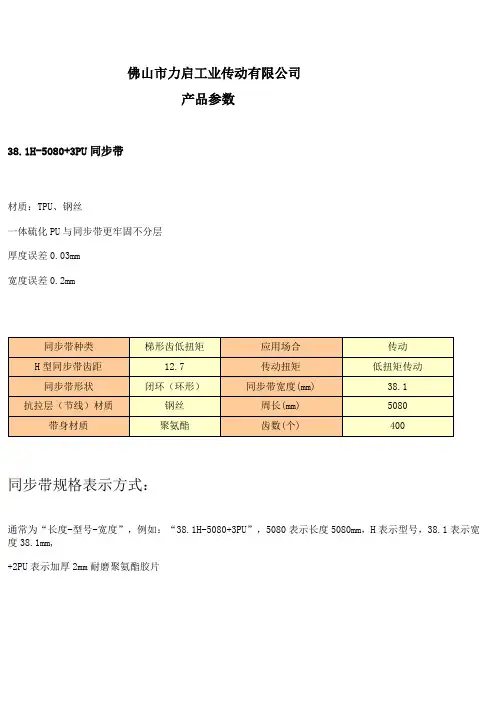

佛山市力启工业传动有限公司产品参数38.1H-5080+3PU同步带材质:TPU、钢丝一体硫化PU与同步带更牢固不分层厚度误差0.03mm宽度误差0.2mm同步带规格表示方式:通常为“长度-型号-宽度”,例如:“38.1H-5080+3PU”,5080表示长度5080mm,H表示型号,38.1表示宽度38.1mm,+2PU表示加厚2mm耐磨聚氨酯胶片适用机械—玻璃磨边单边机、直边机(类似下图)技术参数公制节距5MM、15MM、20MM钢丝芯聚氨宽度公差:±0.5【MM】酯同步带钢丝芯齿形。
按DIN7721 T1标准最长度公差:±0.5【MM】适合用与高柔性的驱动应用场合被广泛使用在输厚度公差:±0.2【MM】送传动,线性驱动和小功率线传动。
AT15 AT20T20使用与大功率传动技术参数参数特性公制节距:3MM 5MM 8MM 14MM钢丝芯聚氨酯公差范围同步带圆弧齿形,按ISO 13050标准。
传递扭矩高,宽度公差:±0.5【MM】传动精度高被广泛使用在线性定位,3MM 5MM节长度公差:±0.5【MM】距适用于小功率传动,8MM节距适用于中等功率,长度公差:±0.5【MM】14MM节距适用于大功率传动技术参数参数特性公差范围公制节距:XL(5.08MM).L(9.525MM)宽度公差:±0.5【MM】H(12.7MM).XH(22.225MM)钢丝芯聚氨酯长度公差:±0.5【MM】同步带梯形齿形.按DIN/SIO.5296标准可以配合小长度公差:±0.5【MM】直径滑轮使用被广泛使用在英制节距的使用场合尺寸稳定性、预拉力低、噪音低、高度耐磨、无须维护、弹性好、直线速度最高可达85米/秒、高度精准的直线定位。
防老化、防水解、防紫外线UVA,工作温度:-30°至+80°短时间可承受最高+110°,高度防油、防油酯、抗酸和碱腐蚀,可以与其他热塑材料结合。

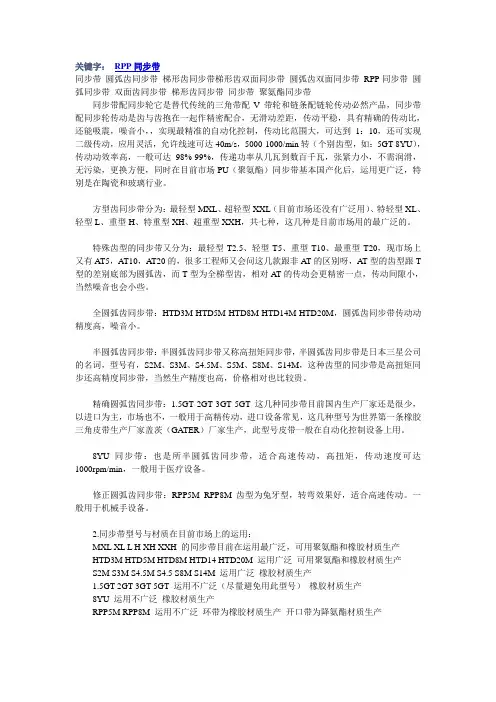

同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT 8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。
方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为:最轻型T2.5、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T 型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。
全圆弧齿同步带:HTD3M HTD5M HTD8M HTD14M HTD20M,圆弧齿同步带传动动精度高,噪音小。
半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,半圆弧齿同步带是日本三星公司的名词,型号有,S2M、S3M、S4.5M、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。
精确圆弧齿同步带:1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,这几种型号为世界第一条橡胶三角皮带生产厂家盖茨(GA TER)厂家生产,此型号皮带一般在自动化控制设备上用。
盛年不重来,一日难再晨。
及时宜自勉,岁月不待人。

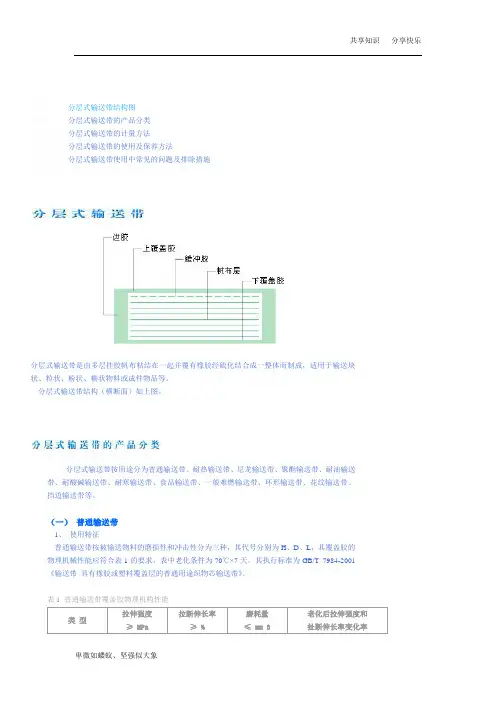

分层式输送带结构图分层式输送带的产品分类分层式输送带的计量方法分层式输送带的使用及保养方法分层式输送带使用中常见的问题及排除措施分层式输送带是由多层挂胶帆布粘结在一起并覆有橡胶经硫化结合成一整体而制成,适用于输送块状、粒状、粉状、糊状物料或成件物品等。
分层式输送带结构(横断面)如上图。
分层式输送带按用途分为普通输送带、耐热输送带、尼龙输送带、聚酯输送带、耐油输送带、耐酸碱输送带、耐寒输送带、食品输送带、一般难燃输送带、环形输送带、花纹输送带、挡边输送带等。
(一)普通输送带1、使用特征普通输送带按被输送物料的磨损性和冲击性分为三种,其代号分别为H、D、L,其覆盖胶的物理机械性能应符合表1的要求,表中老化条件为70℃×7天。
其执行标准为GB/T 7984-2001《输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带》。
表1 普通输送带覆盖胶物理机构性能类型拉伸强度≥ MPa拉断伸长率≥ %磨耗量≤ mm 3老化后拉伸强度和扯断伸长率变化率H 24.0 450 120 -25% — +25%D 18.0 400 100 -25% — +25%L 15.0 350 200 -25% — +25% H- 强划裂工作条件;D- 强磨损工作条件;L- 一般工作条件。
2、适用范围H型:用于输送密度在2.5 T/m3以下的常温非腐蚀性大块物料。
D型:用于输送密度在2.5 T/m3以下的常温非腐蚀性中小块物料。
L型:用于输送密度小、磨损性小的常温非腐蚀性粉状物料。
(二)耐热输送带1、使用特征耐热输送带系由多层挂胶涤棉帆布粘结在一起并覆有耐热性能良好的胶料经硫化而制成。
耐热输送带按试验温度不同分为三种型号:1型:可耐不大于100℃试验温度,代号T1;2型:可耐不大于125℃试验温度,代号T2;3型:可耐不大于150℃试验温度,代号T3;耐热输送带覆盖胶耐热试验后的物理性能应符合表2规定。

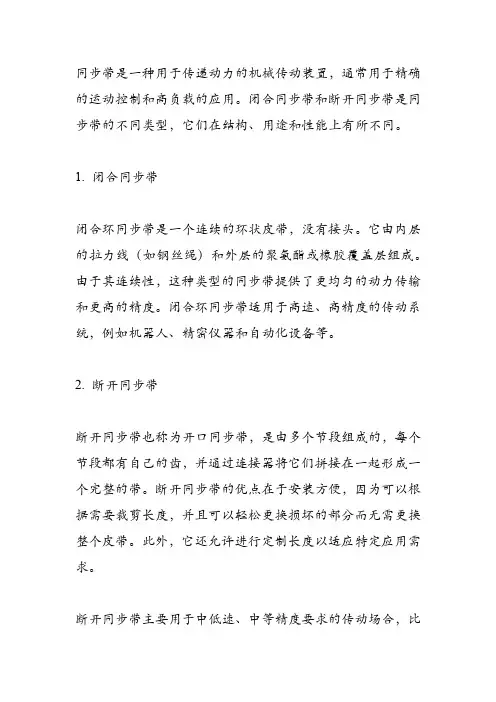

同步带是一种用于传递动力的机械传动装置,通常用于精确的运动控制和高负载的应用。
闭合同步带和断开同步带是同步带的不同类型,它们在结构、用途和性能上有所不同。
1. 闭合同步带
闭合环同步带是一个连续的环状皮带,没有接头。
它由内层的拉力线(如钢丝绳)和外层的聚氨酯或橡胶覆盖层组成。
由于其连续性,这种类型的同步带提供了更均匀的动力传输和更高的精度。
闭合环同步带适用于高速、高精度的传动系统,例如机器人、精密仪器和自动化设备等。
2. 断开同步带
断开同步带也称为开口同步带,是由多个节段组成的,每个节段都有自己的齿,并通过连接器将它们拼接在一起形成一个完整的带。
断开同步带的优点在于安装方便,因为可以根据需要裁剪长度,并且可以轻松更换损坏的部分而无需更换整个皮带。
此外,它还允许进行定制长度以适应特定应用需求。
断开同步带主要用于中低速、中等精度要求的传动场合,比
如包装设备、轻型输送机和一般工业应用等。
选择闭合还是断开同步带主要取决于具体的应用需求,包括负载、速度、精度以及维护和成本方面的考虑。

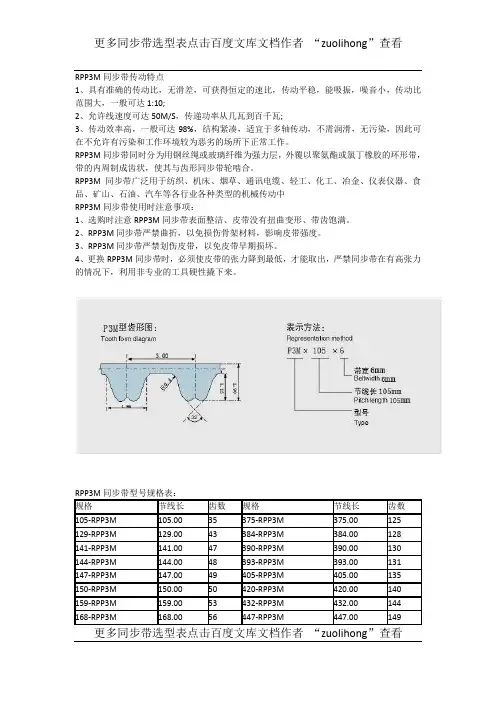

RPP3M同步带传动特点
1、具有准确的传动比,无滑差,可获得恒定的速比,传动平稳,能吸振,噪音小,传动比范围大,一般可达1:10;
2、允许线速度可达50M/S,传递功率从几瓦到百千瓦;
3、传动效率高,一般可达98%,结构紧凑,适宜于多轴传动,不需润滑,无污染,因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
RPP3M同步带同时分为用钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形同步带轮啮合。
RPP3M同步带广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中
RPP3M同步带使用时注意事项:
1、选购时注意RPP3M同步带表面整洁、皮带没有扭曲变形、带齿饱满。
2、RPP3M同步带严禁曲折,以免损伤骨架材料,影响皮带强度。
3、RPP3M同步带严禁划伤皮带,以免皮带早期损坏。
4、更换RPP3M同步带时,必须使皮带的张力降到最低,才能取出,严禁同步带在有高张力的情况下,利用非专业的工具硬性撬下来。
更多同步带选型表点击百度文库文档作者“zuolihong”查看
更多同步带选型表点击百度文库文档作者“zuolihong”查看。
同步带轮设计及同步带的选用我国现在选用最多的仍然是T型齿同步带,这种带称为“节距制”带,即以带齿间的间距为规格的标准,其带的外形与截形如图一。
图一T型工业同步带外形与截形这种带的齿形为梯形,大多数齿形的夹角为40度,带的齿高(梯形的高度)、节距(两齿间的距离)及厚度可以从产品样本中查到(如:型号为L的T型齿同步带,其节距P b为9.525mm 齿高h t为0.51mm 带厚h s为1.14mm)。
实质上,这种节距制传动带是一种英制的标准,一英寸等于25.4毫米,每英寸含8英分,即一英分等于3.175毫米,三英分就是9.524毫米,四英分是12.7毫米(在英制度量中以1/8” 1/4” 3/8” 1/2”等方式表述)。
其实,同步带在传动时,梯形齿的两侧只能用来和同步带轮的轮齿贴合,以便能够传递带和带轮之间的转动力矩,当转动力矩传递到同步带上之后,就要依靠同步带本身来传递产生力矩的拉力,也就是说此时同步带的作用与平皮带完全一样了。
图二承载绳的位置从带的截形图看,如果同步带只用单一材料制作,上述拉力只能够由连接两带齿之间那一薄层来承受,这对于制作同步带的基底材料聚氨酯橡胶而言是不可能的。
所以同步带还需要做成一种复合型的结构——在同步带聚氨酯橡胶基底材料中加入尼龙绳、锦纶绳或钢丝绳作为“承载绳”,这些承载绳安置就在“薄层”的位置(见图二),它们和同步带基底材料紧密结合,带齿受到的传动力直接传递到承载绳上,完成拉力的传递。
在带传动中,传动带本身一定是有弹性、会出现“紧边”“松边”、紧边长度被拉长、松边长度相对较短的问题,而同步带内的承载绳就不容易被拉力“拉长”,所以同步带就能够实现恒定速比的传动,由此可见所谓“恒定速比”不仅是指宏观上两根轴之间的转速比值,而且也应该包含每一个传动时刻两根轴之间的角速度比值。
图三同步带轮与同步带位置关系有了以上的基础,理解传动时同步带轮与同步带的位置关系就比较容易了(图三)。

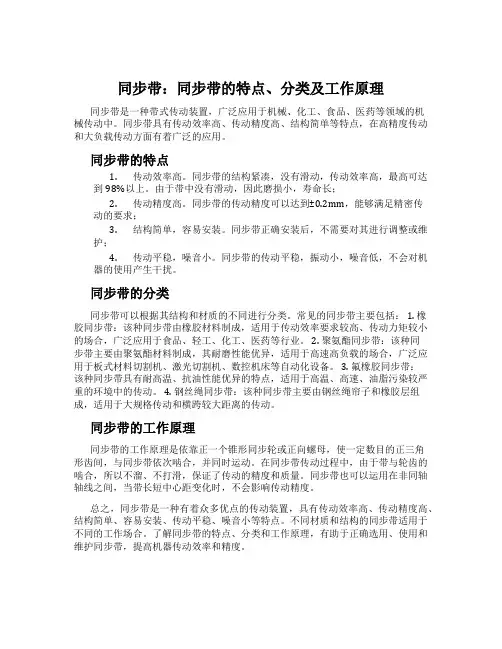

同步带:同步带的特点、分类及工作原理同步带是一种带式传动装置,广泛应用于机械、化工、食品、医药等领域的机械传动中。
同步带具有传动效率高、传动精度高、结构简单等特点,在高精度传动和大负载传动方面有着广泛的应用。
同步带的特点1.传动效率高。
同步带的结构紧凑,没有滑动,传动效率高,最高可达到98%以上。
由于带中没有滑动,因此磨损小,寿命长;2.传动精度高。
同步带的传动精度可以达到±0.2mm,能够满足精密传动的要求;3.结构简单,容易安装。
同步带正确安装后,不需要对其进行调整或维护;4.传动平稳,噪音小。
同步带的传动平稳,振动小,噪音低,不会对机器的使用产生干扰。
同步带的分类同步带可以根据其结构和材质的不同进行分类。
常见的同步带主要包括: 1. 橡胶同步带:该种同步带由橡胶材料制成,适用于传动效率要求较高、传动力矩较小的场合,广泛应用于食品、轻工、化工、医药等行业。
2. 聚氨酯同步带:该种同步带主要由聚氨酯材料制成,其耐磨性能优异,适用于高速高负载的场合,广泛应用于板式材料切割机、激光切割机、数控机床等自动化设备。
3. 氟橡胶同步带:该种同步带具有耐高温、抗油性能优异的特点,适用于高温、高速、油脂污染较严重的环境中的传动。
4. 钢丝绳同步带:该种同步带主要由钢丝绳帘子和橡胶层组成,适用于大规格传动和横跨较大距离的传动。
同步带的工作原理同步带的工作原理是依靠正一个锥形同步轮或正向螺母,使一定数目的正三角形齿间,与同步带依次啮合,并同时运动。
在同步带传动过程中,由于带与轮齿的啮合,所以不溜、不打滑,保证了传动的精度和质量。
同步带也可以运用在非同轴轴线之间,当带长短中心距变化时,不会影响传动精度。
总之,同步带是一种有着众多优点的传动装置,具有传动效率高、传动精度高、结构简单、容易安装、传动平稳、噪音小等特点。
不同材质和结构的同步带适用于不同的工作场合。
了解同步带的特点、分类和工作原理,有助于正确选用、使用和维护同步带,提高机器传动效率和精度。
开口同步带与环形同步带是常见的同步带类型,这两种同步带有哪些明显的区别?虽然它们都是同步带,但却由不同的材料制成,稳定性以及拉力等方面都有区别,应用的行业也不同,下面一起来看看这两种同步带的区别在哪。
开口同步带由热塑性聚氨酯材料制成,耐磨性强。
各种类型的钢丝芯保证了它们在高负荷传输中能保持良好的工作能力。
传动可靠,尺寸稳定,但在生产过程中,在齿面或齿背上加一层尼龙布,以保证在特殊应用中具有相同的工作特性。
也可以在皮带背面加一层厚厚的聚氨酯,以防腐蚀或高负荷。
开口同步带和环形同步带的区别:
开口同步带,机械性能,尺寸稳定性,预拉力,低噪音,高耐磨性,无需维护,弹性好,高精密线性,线速可达80米/秒化学性能,耐老化,防水,防紫外线,臭氧工作温度:-30℃~+80℃可承受短时最高+110耐高温油,油酯耐大部分酸、碱腐蚀,可与其他热塑性材料结合使用。
接口带是根据热塑性特点,由开口带加工而成的环带,可连接成任意长度的环带。
其多V 形接口设计,使皮带接口区能承受较强的张力。
接口带适用于输送,特别是在额定功率的情况下,可生产不同用途和齿形的皮带,并可连接不同的挡板和盖子。
开口同步带具有多种不同的芯选择,如Kevlar芯、高柔性芯(HF)高性能(HP)和高性能高韧
性(HPF)环无接口同步带,一般是由模具直接制成的环,功能相同。
无论使用哪种产品使用之前都应该要料及清楚产品的特性,只有掌握之后,产品才能够发挥有效值。
同步带也一样,开口同步带与环形同步带是两种不同类型的同步带,大家在了解之后可以根据产品的特性选择合适的同步带。
同步带规格型号大全,同步带知识详解一、橡胶同步带1、梯型齿橡胶同步带规格型号MXL 、XL 、L 、H、 XH、 XXH、T2.5 、T5、 T10、 T20、 AT5 、AT10、AT20梯形齿同步带参数含义例如:1) 120XL037表示节线长:12*25.4=304.8mm齿形参数型号:XL宽度: 0.37*25.4=9.4mm2)T10 X 1250 X30节线长:1250mm齿形参数型号:T10宽度:30mm2、圆弧齿同步带规格型号HTD 2M、3M、5M、8M、14M、20MSTS/STPD S2M、 S3M、 S4.5、 S5M、 S8M、S14MRPP/HPPD RPP2M、 RPP3M、 RPP5M、RPP8M、 RPP14M 圆弧齿同步带参数含义例如:HTD 1040-8M-30表示节线长:1040 mm齿形参数型号:HTD8M宽度: 30mm二、双面齿同步带1、DA型双面齿同步带规格型号DA-XL、 DA-L、 DA-H、 DA-T5、 DA-T10、DA-T20、DA-3M、 DA-5M、 DA-8M、 DA-14M、 DA-S8MDA型双面齿同步带参数含义例如:DA 2000 X T10-40表示节线长:2000 mm齿形参数型号:T10 双面对称齿宽度: 40mm2、DB型双面齿同步带规格型号DB-XL、 DB-L、 DB-H、 DB-T5、 DB-T10、DB-T20DB型双面齿同步带参数含义例如:DB 2000 X T10-40表示节线长:2000 mm齿形参数型号:T10 双面错开齿宽度: 40mm三、汽车同步带规格型号R(MR)、 Y(MY) 、ZBS、 YU 、RU、 ZA、 S8MZD、 ZR、 ZAS、ZB 、RHD 、RHX、 RPP、 SL ...汽车同步带参数含义例如:99 RU 22 表示齿数: 99齿形参数型号: RU宽度: 22mm四、多楔带规格型号PH、 PJ、 PK、 PL、 PM多楔带参数含义例如:1) 公制:10PJ1089楔数: 10有效长度: 1089mm2) 10PJ250楔数: 10有效长度: 25*25.4=635mm五、切割V带普通V带规格型号Y、 Z 、A 、B、 C、 D、 E普通V带参数含义:例如:1) A 35 表示型号:A 长度:35*25.4=889mm2) 13 X 1000表示宽度:13 长度:1000mm窄V带规格型号SPZ SPA SPB SPC XPZ XPA XPBXPC 3V(9N) 5V(15N) 8V(25N) 窄V带参数含义:例如:1) SPZ 40 表示型号: SPZ长度: 40*25.4=1016mm2) SP 1016 表示型号: SPZ长度: 40*25.4=1016mm六、聚氨酯同步带规格型号MXL、 XL、 L、 H、2M、 S2M、 3M、 S3M、 5M、 8M、14M、T2.5 、T5 、AT5、 T10、 AT10聚氨酯同步带参数含义例如:1) 120XL037表示节线长:12*25.4=304.8mm齿形参数型号:XL宽度: 0.37*25.4=9.4mm2)T10 X 1250 X30节线长:1250mm齿形参数型号:T10宽度:30mm3) HTD1040-8M-30表示节线长:1040 mm齿形参数型号:HTD8M宽度: 30mm七、开口PU同步带规格型号T5、 T10、 T2、0 AT5、 AT10 、AT20、XL、 L、H 、XH、HTD-5M、 HTD-8M、 HTD-14M、STPD/STS-5M、 STPD/STS-8M、开口PU同步带参数表示含义例如:30T5 表示齿形参数: T5宽度: 30mm长度任意,根据客户来选型,一卷100米同步带的主要应用领域MXL / XL系列家用缝纫机、打字机、自动存款机、货币兑换机、印刷机、传真机、测量设备、自动售票机、摄像机、送纸装置、打印机、CPU配套设备、读卡机、鱼群探测机、医疗用测定机器、血泵、无线电设备、音响、录像机、编辑机L 系列自动贩卖机、刮水器、包装机、升降机、碎冰机、工业用烘干机、无人操纵高尔夫车、电脑、复印机、塑料镜研磨机、食品机械、海苔采取机H 系列小型铣床、割草机、发电机、压缩机、碎边剪切机、钻孔整修机、钻孔机、玻璃制瓶机、食品机器、卷绳机、轧辊、木工机XH系列制材机、切削机械、切割器、搅拌机、泵、焊接机、离心分离机、钻孔机、振动研磨机、车床、织布机、制纸机、纺织机XXH系列送风机、高压泵、变速机、棒磨机、压缩机、NC车床、振动机、搅拌机、研削钻探机T2.5主要用于打印机、复印机、汽车天线、放映机、针式打印机T5主要用于数据记录机、传真机、缝纫机T10主要用于自动包装机、读卡机、纺织机、制纸机、NC车床、搬运机械同步带传动的正确安装(1)关掉电源,卸下防护罩,旋松马达的装配螺栓。
更多同步带选型表点击百度文库文档作者 “zuolihong”查看 更多同步带选型表点击百度文库文档作者 “zuolihong”查看 T2.5同步带传动特点 1、具有准确的传动比,无滑差,可获得恒定的速比,传动平稳,能吸振,噪音小,传动比范围大,一般可达1:10; 2、允许线速度可达50M/S,传递功率从几瓦到百千瓦; 3、传动效率高,一般可达98%,结构紧凑,适宜于多轴传动,不需润滑,无污染,因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。 T2.5同步带同时分为用钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形同步带轮啮合。 T2.5同步带广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中 T2.5同步带使用时注意事项: 1、选购时注意T2.5同步带表面整洁、皮带没有扭曲变形、带齿饱满。 2、T2.5同步带严禁曲折,以免损伤骨架材料,影响皮带强度。 3、T2.5同步带严禁划伤皮带,以免皮带早期损坏。 4、更换T2.5同步带时,必须使皮带的张力降到最低,才能取出,严禁同步带在有高张力的情况下,利用非专业的工具硬性撬下来。
T2.5同步带详细规格表: 规格 节线长 齿数 T2.5×145 145.00 58 T2.5×160 160.00 64 T2.5×172.5 172.50 69 T2.5×200 200.00 80 T2.5×230 230.00 92 T2.5×245 245.00 98 T2.5×265 265.00 106 T2.5×272.5 272.50 109 更多同步带选型表点击百度文库文档作者 “zuolihong”查看 更多同步带选型表点击百度文库文档作者 “zuolihong”查看 T2.5×275 275.00 110 T2.5×285 285.00 114 T2.5×300 300.00 120 T2.5×305 305.00 122 T2.5×330 330.00 132 T2.5×335 335.00 134 T2.5×355 355.00 142 T2.5×380 380.00 152 T2.5×420 420.00 168 T2.5×480 480.00 192 T2.5×500 500.00 200 T2.5×512.5 512.50 205 T2.5×580 580.00 232 T2.5×620 620.00 248 T2.5×625 625.00 250 T2.5×690 690.00 276 T2.5×780 780.00 312
同步带及轮设计计算1. 引言同步带及轮是一种用于传递动力的机械元件,广泛应用于各种机械传动系统中。
它们通过具有同步齿的带和齿轮之间的啮合来传递动力,具有精准传动、无滑移和低噪音等优点。
本文将介绍同步带及轮的基本原理和设计计算方法。
2. 同步带的选择2.1 材料选择同步带一般由胶合绳或强化胶带制成,常见的材料有聚氯乙烯(PVC)、聚氨酯(PU)和橡胶等。
选择适合的材料取决于传动系统的工作环境和要求。
2.2 齿形选择同步带的齿形有直齿、弯齿和曲齿等。
直齿和曲齿同步带适用于高速高负荷传动,弯齿同步带适用于低速运动。
2.3 带宽选择带宽的选择应考虑传动功率、转速、带速比等参数。
一般来说,带宽越宽,传动功率越大。
3. 轮的设计计算3.1 齿轮模数的计算齿轮的模数 m 表示齿和轴的尺寸比例,一般按照传动功率和转速等参数来确定。
常见的齿轮模数计算公式如下:m = (0.5 * P) / (Z * V)其中,P 为传动功率,Z 为齿数,V 为传动速度。
3.2 齿轮的模数修正系数的计算齿轮的模数修正系数用于修正实际模数与理论模数的差异。
常见的修正系数计算公式如下:X = (X1 + X2 + X3 + X4) / 43.3 齿轮的齿数计算根据传动比和齿轮的模数,可以计算出齿轮的齿数。
常见的计算公式如下:Z = N1 / N2 = (m * D1) / (m * D2)其中,N1 和 N2 分别为齿轮1和齿轮2的齿数,D1 和 D2 分别为齿轮1和齿轮2的分度圆直径。
3.4 齿轮的齿廓修正系数的计算齿轮的齿廓修正系数用于修正齿轮齿廓与理论齿廓的差异。
常见的修正系数计算公式如下:Y = (Y1 + Y2) / 23.5 齿轮的啮合间隙的计算齿轮的啮合间隙是齿轮啮合时两个齿轮之间的间隙,一般应保持在一定范围内。
常见的计算公式如下:C = P * (1 + (1 / T))其中,P 为齿轮模数,T 为啮合角。
3.6 齿轮的轴孔直径的计算齿轮的轴孔直径应根据轴的直径和齿轮的孔径来确定。
同步带的组成介绍同步带(Synchronous Belt)是一种传递动力的机械装置,广泛应用于各个行业和领域。
同步带由多个部件组成,每个部件都起着关键的作用,确保同步带的正常工作和可靠性。
组成部分同步带主要由以下几个部件组成:1. 带体(Belt Body)带体是同步带的主体部分,通常由橡胶或聚氨酯等高强度材料制成。
带体具有良好的韧性和耐磨性,可以承受高速运动和较大的负荷。
带体的几何形状和结构决定了同步带的传动特性。
2. 同步层(Synchronous Layer)同步层位于带体的内侧,用于实现带与齿轮等传动元件的同步传动。
同步层通常由玻璃纤维或钢丝等高强度材料和橡胶粘合层构成,具有高度的粘合强度和抗拉强度。
3. 齿布(Tooth Fabric)齿布是位于同步带的内侧,与同步层紧密贴合的一层材料。
齿布通常由聚酯纤维等高强度材料制成,具有良好的耐磨性和抗拉强度。
齿布的作用是增加齿与带之间的摩擦力,提高传动效率。
4. 齿形(Tooth Profile)齿形是位于同步带的外侧,与传动齿轮的齿形契合的一组齿。
齿形的几何形状和尺寸决定了同步带与齿轮之间的传动比和传动效果。
常见的齿形有圆弧形、梯形、曲线形等。
5. 防护层(Protective Layer)防护层位于同步带的外侧,用于保护同步带免受外界环境的侵蚀和损坏。
防护层通常由聚氨酯等材料制成,具有良好的防水、耐油和耐磨性。
作用与特点同步带的组成部分相互配合,共同发挥以下作用和特点:1. 同步传动同步带通过齿形和齿布的组合,实现与传动齿轮的同步传动,确保动力的准确传递和精确定位。
同步传动具有工作平稳、传动精度高、噪音低等特点,广泛应用于机械装置和自动化生产线。
2. 高效能传动同步带由于采用了齿形和齿布的结构,摩擦力大,传动效率高。
相比传统的皮带传动,同步带具有更好的传动效率和较小的能量损失,能够提高机械装置的工作效率和经济性。
3. 负荷承载能力强同步带的带体由高强度材料制成,具有较大的抗张强度和耐磨性,能够承受较大的负荷。
一、同步带的基本分类1、橡胶同步带:分为工业用梯形齿和圆弧齿梯形齿同步带包括:MXL型、XL型、L型、H型、XH型、XXH型、T2.5型、T5型、T10型、T20型、HTD-2M型、HTD-3M型、HTD-5M型、HTD-8M型圆弧齿同步带包括:HTD-14M型、HTD-20M型、AT5型、AT10型、AT20型、STPD/STS-S2M 型、STPD/STS-S3M型、STPD/STS-S4.5M型、STPD/STS-S5M型、STPD/STS-S8M型、STPD/STS-S14M型、RPP/HPPD-2M 型、 RPP/HPPD-3M型、RPP/HPPD-5M型、RPP/HPPD-8M 型、RPP/HPPD-14M型2、双面齿同步带3、橡胶多楔带和聚氨酯多楔带4、聚氨脂同步带和PU同步带5、切割式V带6、联组带7、输送带8、平皮同步带:黑色橡胶平皮带、绿色片基带、白色PU平皮带9、特种同步带(可根据您的要求及所能提供的图纸:设计—订做—加工—批量生产)。
二、同步齿形带材料它是以高强度低延伸的芳纶纤维绳、玻璃纤维绳、涤纶线绳或镀铜钢丝绳、不锈钢丝绳为骨架,品种有聚氨酯型:TPU(热塑聚氨酯)、PU热固体聚氨酯、PU胶练体聚氨酯,橡胶型:氯丁胶、丁腈胶。
三、同步带的特点同步传动准确、平稳、噪音少等特点,带的工作面制成齿形(有单面齿形、双面齿形)与同步带轮啮合传动。
它是利用带齿与同步带轮的吻合进行传动,因而兼有齿轮传动,链传动和带传动三者的综全特点,保证传动轮间呈无滑差的同步运行,可获得恒定传动速比可达到1:10,传动速度可达 40M/S,传动功率可从几瓦到几千瓦,传动结构简单轻型,并无需要润滑,不需要大的初张力,轴负荷小、维护简单,更换方便等,它在汽车、化纤、缝制设备、纺织设备、卷烟机械、造纸、印刷设备、办公设备、通讯、食品机械、家用电器、石油采矿、冶金、钢铁机械、医疗器械、化工、轻工及各种精密机床、仪器等方面广泛应用。
聚氨酯同步带各种结构图
聚氨酯传动带带动齿轮旋转
各种型号大圆机皮带
香肠机皮带、扎线机皮带
S8m工业自动门传动带皮带
26T10-3040梳棉机
绣花机皮带
T10加2PU3PU(光伏带)
梯形齿同步带根据齿距可分为如下型号:MXL、XL、L、H、XH、XXH、
T2.5、T5、T10、T20、AT5、AT10、AT20 ;圆弧齿同步带根据齿
距可分为如下型号:HTD-2M、HTD-3M、HTD-5M、HTD-8M、HTD-14M、
HTD-20M、STPD/STS-S2M、STPD/STS-S3M、STPD/STS-S4.5M、
STPD/STS-S5M、STPD/STS-S8M、STPD/STS-S14M、RPP/HPPD-2M、
RPP/HPPD-3M、RPP/HPPD-5M、RPP/HPPD-8M、RPP/HPPD-14M 。
