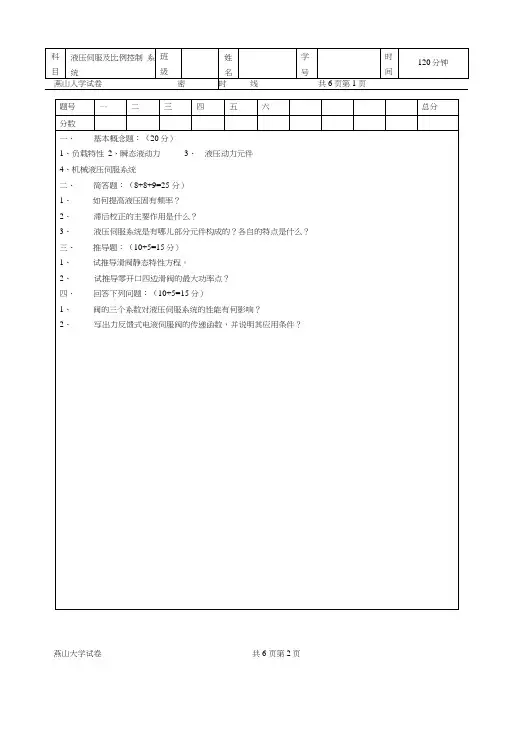

共6 页第2页燕山大学试卷五、如图所示机液伺服系统，阀的流量增益为Kq,流量“压力系数Kc,活塞面积Ap,总压缩容积Vt,油的有效体积弹性模数化，写出系统的基本方程。
（10分）六.试判断如F图所示速度控制系统的稳定性，并选定适当的校正方法使木系统正常工作？（15分）系统原理图测速机升速齿轮系统方块图五、基本概念题：（20分）1、液压放人元件2、稳态液动力3、液压固有频率4、液压动力元件与负载的匹配六、简答题：（6+6+6+6=24分）4、射流管阀的主要特点是什么？5、电液伺服系统冇哪些校正方法？6、什么是理想滑阀？什么是实际滑阀？7、液压伺服系统是有哪儿部分元件构成的？七、推导题：（30分）3、试推导四通阀控液压缸连续性方程。
4、试推导零开口四边滑阀的最大功率点？5、写出电液位置伺服系统各组成元件的基本方程？八、回答下列问题：（10+10=20分）3、液压伺服系统常用液压能源的形式有哪儿种？画出其原理图。
4、什么是阀的三个系数，为什么说它们对系统的性能冇极大影响？燕山大学试卷五、己知阀控缸动力机构如图，假定：活塞处于中位，忽略缸体质吊:，液压缸内外泄漏和粘性摩擦影响。
写出该动力机构的基本方程。
（6分）液压伺服与比例控班 制 系 统 级 科 目 题号—•二 三四总分分数燕山大学试卷 密封 线共6页第1页2(X)5 年12月一、简要回答下面的问题（共36分，每题6分）1、电液伺服阀有哪儿部分组成？各部分的作用是什么？2、伺服阀的流戢增益Ksv与滑阀的流戢增益Kq有何区别？3、液压伺服系统中液压阻尼比J影响因索有哪些？提高液圧阻尼比的简单方法有哪儿种？4、液压弹簧刚度定义，如何理解液压弹簧刚度是一种动态刚度。
5、径向间隙对实际零开口滑阀静态特性有哪些影响？6、伺服系统的定义是什么？液压伺服控制系统的组成主要有哪儿部分？燕山人学试卷密封线___________________ 共6页第2页共6页第3页燕山大学试卷二、计算分析题（共24分）1、阀控液压缸系统，液圧缸面积Ap=150X104nA活塞行程L = 0.8m.阀至液压缸的连接管道总长度1二2m,管道截面积a = 1.77X l（）4m2,负载质量m t = 2000kg,阀的流量一压力系数K c = 5.2X 10 ,2m3/s • Pa。

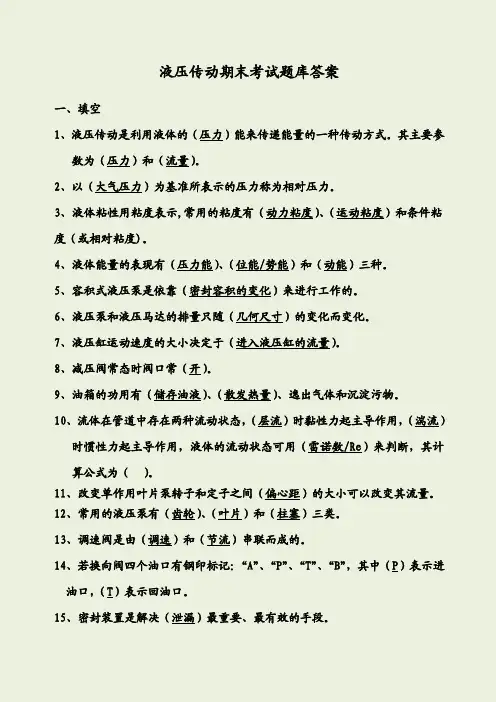

液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，油液的流动状态是（）。
A. 层流B. 湍流C. 混合流D. 静态流答案：B2. 液压泵的主要功能是（）。
A. 储存油液B. 转换能量C. 传递动力D. 控制流量答案：B3. 在液压系统中，下列哪个元件可以调节流量大小？（）A. 液压缸B. 液压泵C. 液压阀D. 液压马达答案：C4. 液压缸的工作原理是基于（）。
A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A5. 液压系统中，油液的粘度对系统性能的影响是（）。
A. 无影响B. 降低效率C. 提高效率D. 影响不大答案：B6. 液压传动与机械传动相比，具有以下哪个优点？（）A. 结构简单B. 体积小C. 重量轻D. 所有选项都是答案：D7. 液压系统中，油液的污染会导致（）。
A. 系统效率提高B. 系统寿命延长C. 系统故障率增加D. 系统性能改善答案：C8. 液压系统中，压力控制阀的主要作用是（）。
A. 调节流量B. 控制压力C. 转换能量D. 储存油液答案：B9. 液压缸的行程是指（）。
A. 活塞杆的全长B. 活塞杆的最大移动距离C. 液压缸的直径D. 液压缸的长度答案：B10. 液压系统中，下列哪个元件可以实现快速运动？（）A. 单向阀B. 节流阀C. 溢流阀D. 换向阀答案：B二、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。
（）答案：正确2. 液压泵的工作压力越高，其输出流量就越大。
（）答案：错误3. 液压缸的工作压力与缸内油液的压力成正比。
（）答案：正确4. 液压系统中的油液必须保持清洁，以避免系统故障。
（）答案：正确5. 液压系统中的油液温度过高不会影响系统性能。
（）答案：错误6. 液压系统中的油液粘度过高会导致系统效率降低。
（）答案：正确7. 液压缸的活塞杆在运动过程中是直线运动。
（）答案：正确8. 液压系统中的油液压力可以通过增加油液流量来提高。
液压传动期末考试卷一、单项选择题：每小题2分，共30分。
1.液压系统是利用液体的_______来传递动力和信号的。
A．动能B．位能C．压力能D．热能2. 我国油液牌号是以40℃时油液的平均______来表示的。
A．动力粘度B．运动粘度C．相对粘度D．恩式粘度3.真空度是指_______。
A．绝对压力与相对压力的差值B．大气压力与相对压力的差值C．绝对压力高于大气压力时，该绝对压力与大气压力的差值D．绝对压力低于大气压力时，该绝对压力与大气压力的差值4.在同一管道中，分别用Re层流、Re临界、Re紊流表示层流、临界、紊流时的雷诺数，那么三者的关系是______。
A．Re层流＜Re临界＜Re紊流B．Re层流= Re临界= Re紊流C．Re紊流＜Re临界＜Re层流D．Re临界＜Re层流＜Re紊流5. 连续性方程是______在流体力学中的表达形式。
A．质量守恒定律B．能量守恒定律C．动量定理D．以上都不是6.液体流动时，对压力损失影响最大的是______。
A．液体粘度B．管路长度C．管道内径D．液体速度7.细长孔的流量计算公式为q = πd4Δp n/(128μl)，其中细长孔前后压差Δp的次数n = ______。
A．1/2 B．1C．2 D．38.液压泵在连续运转时允许使用的最高工作压力称为______。
A．工作压力B．额定压力C．最大压力D．吸入压力9.外啮合齿轮泵吸油口比压油口做得大，主要是为了______。
A．防止困油B．减少流量泄漏C．减小径向不平衡力D．增大吸油能力10.限制齿轮泵压力提高的主要因素为_______。
A．流量不均B．困油现象C．径向力不平衡D．流量泄漏11. 以下图形符号中表示单向定量马达的是______。
A．B．C．D．12.液压马达的实际工作压力取决于______。
A．输入的实际流量B．输出转速C．额定压力D．外负载13.液压系统中的液压缸属于______。
A．动力元件B．执行元件C．控制调节元件D．辅助元件14. 液压缸的面积一定，则其运动速度取决于______。

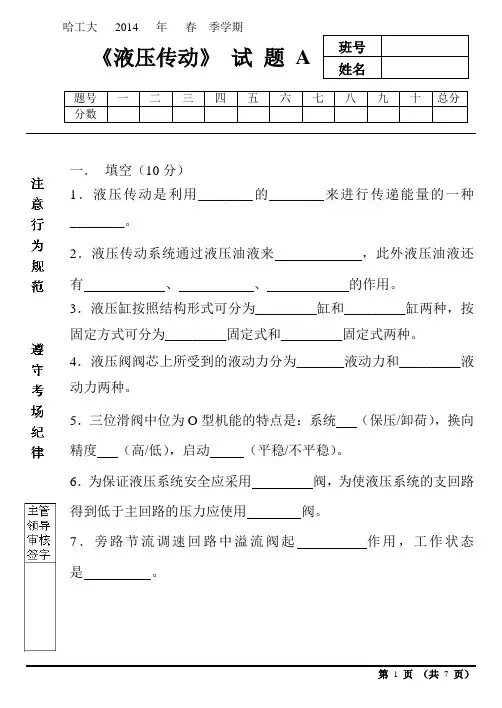

哈工大 2014 年 春 季学期《液压传动》 试 题 A题号 一 二 三 四 五 六 七 八 九 十 总分 分数班号 姓名一． 填空（10分）1．液压传动是利用________的________来进行传递能量的一种________。
2．液压传动系统通过液压油液来 ，此外液压油液还有 、 、 的作用。
3．液压缸按照结构形式可分为_________缸和_________缸两种，按固定方式可分为_________固定式和_________固定式两种。
4．液压阀阀芯上所受到的液动力分为_______液动力和_________液动力两种。
5．三位滑阀中位为O 型机能的特点是：系统 （保压/卸荷），换向精度 （高/低），启动 （平稳/不平稳）。
6．为保证液压系统安全应采用 阀，为使液压系统的支回路得到低于主回路的压力应使用 阀。
7．旁路节流调速回路中溢流阀起 作用，工作状态是 。
二．简要回答下列各题（10分）1．液压传动装置由哪几部分组成？（2分）2．什么是液压油液的粘度？有几种表示方式（2分）3．写出实际液体伯努利方程的表达式，并说明其物理意义？（2分）4．什么是液压卡紧现象？如何消除滑阀上的液压卡紧力？(2分)5．什么是容积节流调速回路？其优点是什么？（2分）三．绘图（10分）1．画出液压马达的压力－理论流量、实际流量和容积效率特性曲线。
（2分）2．画出调速阀的流量-压差特性曲线。
（2分）3．绘制顺序阀的三种应用回路。
（2分）4．画出变量泵－定量马达容积调速回路的功率、转矩、转速特性曲线。
（2分）5．画出一种容积节流调速回路图（2分）四、系统分析（15分）图示液压系统可实现快进—工进—快退—原位停止的工作循环，请说明：1）图中元件1、2、4、6、8、9的名称和作用；（3分）2）系统如何实现快进；并写出此时液压缸的进、回油路：（3分）3）系统如何卸荷，还能采用哪种卸荷方式，在图中画出；（2分）4）系统采用何种调速回路，写出此时液压缸的进、回油路。
一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。
2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。
4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。
5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。
6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。
二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。

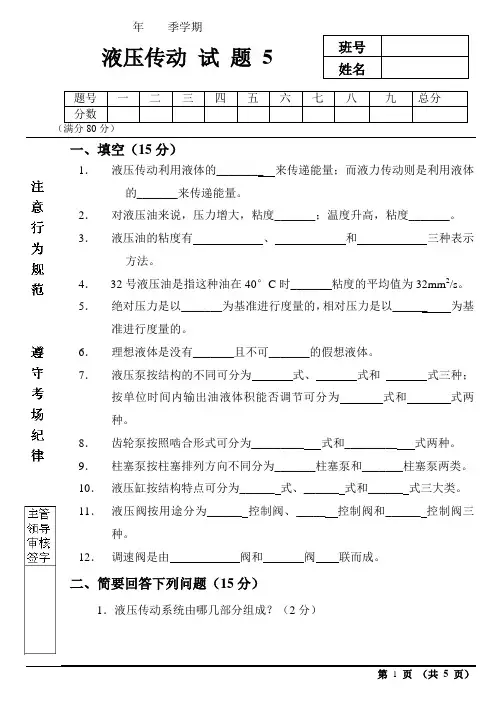

年 季学期液压传动 试 题 5一、填空（15分）1．液压传动利用液体的________ 来传递能量；而液力传动则是利用液体的_______来传递能量。
2． 对液压油来说，压力增大，粘度_______；温度升高，粘度_______。
3．液压油的粘度有 、 和 三种表示方法。
4． 32号液压油是指这种油在40°C 时______ 粘度的平均值为32mm 2/s 。
5．绝对压力是以_______为基准进行度量的，相对压力是以______ 为基准进行度量的。
6． 理想液体是没有_______且不可_______的假想液体。
7．液压泵按结构的不同可分为 式、 式和式三种；按单位时间内输出油液体积能否调节可分为 式和 式两种。
8． 齿轮泵按照啮合形式可分为_________ 式和_________ 式两种。
9．柱塞泵按柱塞排列方向不同分为_______柱塞泵和_______柱塞泵两类。
10． 液压缸按结构特点可分为______ 式、______ 式和______ 式三大类。
11． 液压阀按用途分为______ 控制阀、_____ 控制阀和______ 控制阀三种。
12． 调速阀是由 阀和 阀 联而成。
二、简要回答下列问题（15分）1．液压传动系统由哪几部分组成？（2分）2．写出理想液体的伯努利方程，并说明公式中各项的物理意义。
（4分）3．什么是液体流动时的层流和紊流，用什么来判别液体流动的流态（4分）4．简述液压冲击的产生原因和危害。
（5分）三、绘制下列各曲线图（15分）1．液压马达的压力－理论流量、压力－实际流量、压力－容积效率和压力－总效率特性曲线。
（5分）2．直动式和先导式溢流阀压力－流量特性曲线（3分）3．节流阀和调速阀的流量－压差特性曲线。
（3分）4．变量泵－定量马达式容积调速回路的转速－排量（n M－V p）、转矩－排量（T M－V p）和功率－排量（P M－V p）特性曲线。
哈工大09〜12年试题 09年春A一、填空（10分）1. 液压传动是以 为介质，以 的形式来传递动力的。
注2.液压系统的压力取决于 __________ ，执行元件的运动速度取决于 ______________ 。
耆3. 液压传动装置由 _________________ 、 _________________ 、 耳 _____________ 和 _______ 四部分组成。
彳亍4.液压泵按结构可分为 、和 三种，液压阀按用途可分为、和三种。
5. 双出杆活塞缸当缸筒固定缸杆其移动范围为规 行程的 倍。
范6.液压调速阀是由 阀和 阀联而成。
7.常用的调速回路有、、和 三种。
一.、 简要回咎卜列1可题（20分）遵 1 . 解释沿程压力损失和局部压力损失，并写出其表达式。
(4)守 2 . 解释齿轮泵的困油现象。
（4）考 3 . 解释下流阀的取小稳7E 流重（ 4 ）场4 . 解释调速回路速度刚度的概念。
（4）律5 . 简述溢流阀和减压阀有什么区别。
（4）三、绘制下列各图（20） 1.定量泵的压力一理论流量、实际流量、容积效率、等特性曲线。
（4）2. 限压式变量叶片泵的压力流量特性曲线。
（2）3. 节流阀和调速阀的流量压差特性曲线。
（4） 4. 溢流阀的流量压力特性曲线。
（2） 5 .变压节流调速机械特性曲线。
（3）6、画出下列液压元件职能符号，并注明相应油口。
（5）（1）双向变量马达 （2）二位二通机动换向阀（常闭）（3）液控顺序阀四、系统分析（15）图示的液压系统能实现快进一一工进一一快退一一原位停止的循环动作。
填写电磁铁动作表，并说出液压元件 1、2、3、4、7、8的名称和用途。
说明，（1）该系统是如何实现快 进的；（2）该系统是如何实现速度换接的； （3）该系统是何种调速回路；（4）液压泵是如 何管导核字主领审签卸荷的。
4前进1YA IXL_ 3YA五、计算下列各题（15）: 1.已知：油缸面积 A =100cn?、 泵的容积效率和机械效率 Y] v=Y]壁孔，其流量系数C d =0.65，过流面积 0.2 cm 2,油的密度A 2=50cm ,溢流阀调定压力为苻0.95进油路节流阀压力损失住900kg/m 3,不计管路压力损失和泄漏。
液压传动期末考试试题及答案一、选择题（每题2分，共20分）1. 液压传动系统的主要组成部分不包括以下哪一项？A. 泵B. 执行器C. 控制器D. 传感器答案：D2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 转换能量D. 储存能量答案：C3. 下列哪种液压缸属于直线运动缸？A. 单作用缸B. 双作用缸C. 旋转缸D. 摆动缸答案：B4. 液压系统中的溢流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 控制方向答案：C5. 液压传动系统中的油温过高会导致什么后果？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B6. 液压系统中的节流阀主要用于什么？A. 调节压力B. 调节流量C. 控制方向D. 保护系统答案：B7. 液压缸的活塞杆伸出时，液压缸的工作状态是：A. 单作用B. 双作用C. 静止状态D. 回程状态答案：B8. 液压系统中的油液污染会导致什么问题？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B9. 液压系统中的蓄能器主要功能是什么？A. 储存能量B. 调节压力C. 调节流量D. 控制方向答案：A10. 液压系统中的过滤器主要用于什么？A. 储存能量B. 调节压力C. 过滤杂质D. 控制方向答案：C二、填空题（每空2分，共20分）11. 液压传动系统按照能量转换方式可以分为________和________。
答案：静压传动系统；动压传动系统12. 液压泵按照工作原理可以分为________、________和________。
答案：齿轮泵；柱塞泵；叶片泵13. 液压缸按照运动方式可以分为________、________和________。
答案：直线运动缸；旋转运动缸；摆动运动缸14. 液压系统中的________是用来控制油液流动方向的元件。
答案：换向阀15. 液压系统中的________是用来控制油液流动速度的元件。
液压传动试题库及答案### 液压传动试题库及答案#### 一、单选题1. 液压传动中，将机械能转换为液体压力能的元件是：A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 液压系统中，控制油液流动方向的元件是：A. 泵B. 缸C. 马达D. 阀答案：D3. 下列哪种液压元件不是执行元件？A. 液压缸B. 液压马达C. 液压泵D. 液压阀答案：C#### 二、判断题1. 液压泵在液压系统中起到能量转换的作用，将机械能转换为液体的压力能。
（对）2. 液压缸可以作为液压系统的储能元件。
（错）3. 液压马达和液压泵在结构上是完全相同的，只是工作方向不同。
（错）#### 三、填空题1. 液压传动系统主要由_____、执行元件、控制元件和辅助元件四部分组成。
答案：动力元件2. 液压泵按其工作原理可分为_____和容积式泵。
答案：动力式泵3. 液压系统中的_____元件，可以将液体的压力能转换为机械能。
答案：执行元件#### 四、简答题1. 简述液压传动系统的基本组成。
答案：液压传动系统主要由动力元件、执行元件、控制元件和辅助元件四部分组成。
动力元件负责将机械能转换为液体的压力能，执行元件负责将液体的压力能转换为机械能，控制元件负责控制油液的流动方向、压力和流量，辅助元件则包括油箱、滤油器、冷却器等，用于保证液压系统的正常运行。
2. 液压泵和液压马达在功能上有何不同？答案：液压泵的主要功能是将机械能转换为液体的压力能，为液压系统提供动力。
而液压马达则是将液体的压力能转换为机械能，用于驱动负载。
虽然在结构上它们有相似之处，但工作方向相反，液压泵是输入机械能，输出压力能；液压马达是输入压力能，输出机械能。
#### 五、计算题1. 已知某液压泵的输出压力为10MPa，流量为50L/min，求该泵的输出功率。
答案：液压泵的输出功率可以通过公式P=PQ计算，其中P为压力，Q为流量。
将已知数值代入公式，得到P=10MPa×50L/min×10^3Pa/MPa×1/min=500kW。

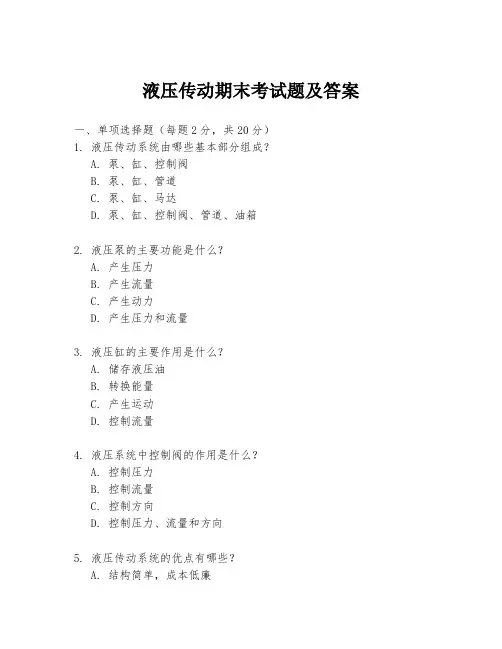

液压传动期末考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统由哪些基本部分组成？A. 泵、缸、控制阀B. 泵、缸、管道C. 泵、缸、马达D. 泵、缸、控制阀、管道、油箱2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 产生动力D. 产生压力和流量3. 液压缸的主要作用是什么？A. 储存液压油B. 转换能量C. 产生运动D. 控制流量4. 液压系统中控制阀的作用是什么？A. 控制压力B. 控制流量C. 控制方向D. 控制压力、流量和方向5. 液压传动系统的优点有哪些？A. 结构简单，成本低廉B. 重量轻，体积小C. 易于实现自动化控制D. 所有以上选项6. 液压油的主要作用是什么？A. 传递能量B. 冷却C. 润滑D. 所有以上选项7. 液压系统中的溢流阀主要作用是什么？A. 调节流量B. 调节压力C. 保护系统D. 启动液压泵8. 液压系统中的节流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 启动液压泵9. 液压系统中的换向阀主要作用是什么？A. 调节压力B. 调节流量C. 控制油液流动方向D. 启动液压泵10. 液压传动系统与机械传动系统相比，哪个具有更好的过载保护性能？A. 机械传动系统B. 液压传动系统C. 两者相同D. 无法比较答案：1.D 2.D 3.C 4.D 5.D 6.D 7.C 8.B 9.C 10.B二、简答题（每题10分，共40分）1. 简述液压传动系统的工作原理。
答案：液压传动系统的工作原理基于帕斯卡定律，即在封闭容器内，压力传递是均匀的。
液压泵将机械能转换为液体的压力能，液体通过管道输送到液压缸或马达，在那里压力能转换为机械能，从而驱动负载运动。
2. 液压传动系统主要由哪些部件组成？答案：液压传动系统主要由以下部件组成：液压泵、液压缸、控制阀、管道、油箱、过滤器、冷却器等。
3. 液压传动系统有哪些主要优点？答案：液压传动系统的主要优点包括：能提供较大的力和扭矩，响应速度快，易于实现自动化控制，结构紧凑，重量轻，体积小，过载保护性能好等。
09101112年试题答案哈工大2009年春季学期《液压传动》试题A答案一．填空1、液体、压力能、2、负载、流量3、能源装置、执行装置、调节控制装置、辅助装置4、齿轮泵、叶片泵、柱塞泵、方向控制阀、流量控制阀、压力控制阀5、 36、节流、差压式减压7、节流调速、容积调速、容积节流调速二、简答1、液体在流动时要损耗一定的能量，这种损耗表现形式为压力损失。
沿程压力损失是液体在等径直管内流动时因摩擦产生的压力损失。
局部压力损失是液体流经管道的弯头、接头、阀口和突然变化的截面等处时因流速或流向发生急剧变化而在局部区域产生的压力损失。
2、（1）齿轮泵要平稳工作，齿轮的重合度必须大于1（2）于是总有两对轮齿同时啮合，有一部分油液被困在两对轮齿所形成的封闭容腔内（3）这个封闭的容腔的容积开始随着转动减小，以后又增大（4）减小时会产生很高的压力使机件受到额外的负载，增大时造成局部真空，产生气穴3、当节流阀的通流面积很小时，在保持所有因素不变的情况下，通过节流口的流量会出现周期性的脉动，甚至出现断流。
这就是节流阀的阻塞现象。
节流口的阻塞现象会使液压系统的执行件的速度不均匀。
因此每个节流阀都有一个能正常工作时的最小流量限制，称为节流阀的最小稳定流量。
4、速度刚度是调速回路执行件运动速度受负载变化影响程度的一个评定指标。
是回路对负载变化一种抗衡能力的说明。
它是机械特性曲线某点处切线斜率的负倒数。
速度刚度越大，执行件速度受负载变化波动的影响越小。
5、（1）溢流阀阀口常闭，进出油口不通；减压阀阀口常开，进出油口相通。
（2）溢流阀为进口压力控制，阀口开启后保证进口压力稳定；减压阀为出口压力控制，阀口关小后保证出口压力稳定。
（3）溢流阀出口接油箱，先导阀弹簧腔的泄漏油经阀体内流道内泄至出口；减压阀出口压力油去工作，压力不为零，先导阀弹簧腔的泄漏油有单独的油口引回油箱。
三、绘图1、 2、3、4、5、6、(1) 1(2)(3)四、1YA 2YA 3YA 4YA快进++ + —工进—+ ——快退+ —+ —原位停止———+1号件为液压泵为系统提供能源，2号件为两位两通电磁换向阀，用于实现系统快进和工进的速度换接。
2014年哈工大威海液压传动期末考试题回忆版
（车辆工程专业—周遐余老师教）
11级范庆尧一、填空题（30分）。
（30个空30分, 以下是回忆出的部分内容, 仅供参考）
1.液压系统的发展方向（微型化）（集成化）。
2.辅助装置有（油箱）（蓄能器）（换热器）（过滤器）
3.液压阀控制方式（）（）（）（）
4.把所了解的液压泵按压力高低排序（柱塞泵）（叶片泵）（齿轮泵）
5.液压缸需要密封的地方（缸筒与活塞之间）（缸筒与缸盖之间）（缸盖与活塞杆之间）
二、判断题（10分）。
三、简答题。
（5X2=10分）
1.液压力（名词解释）；
2.困油现象及解决办法。
四、设计分析题（35分）。
1.设计一个二级调压回路系统并实现卸荷功能, 要求: 画出设计图并分析其原理（5+5=10分）。
五、2.变压式节流调速回路。
要求: 画出液压图并分析其原理、机械特性、功率特性（4+4+3=15分）。
六、3.举例说明顺序阀的功用, 画出液压图并分析其原理（10分）。
七、计算题。
（3X5=15分）
题目大致内容：在一个快进、工进、快退回路中, 输出最大压力为8000KN, 系统最大压力为21MPa, 系统输出最大压力时速度为8mm/s 求：（1）活塞直径及活塞杆直径；（2）系统功率；（3）系统快进速度；（4）（5）画出液压系统图并分析其原理。
哈工大09～12年试题09年春A一、填空（10分）1．液压传动是以为介质，以的形式来传递动力的。
2．液压系统的压力取决于，执行元件的运动速度取决于。
3．液压传动装置由、、和四部分组成。
4．液压泵按结构可分为、和三种，液压阀按用途可分为、和三种。
5．双出杆活塞缸当缸筒固定缸杆其移动范围为行程的倍。
6．液压调速阀是由阀和阀联而成。
7．常用的调速回路有、、和三种。
二、简要回答下列问题（20分）1．解释沿程压力损失和局部压力损失，并写出其表达式。
（4）2．解释齿轮泵的困油现象。
（4）3．解释节流阀的最小稳定流量（4）4．解释调速回路速度刚度的概念。
（4）5．简述溢流阀和减压阀有什么区别。
（4）三、绘制下列各图（20）1．定量泵的压力—理论流量、实际流量、容积效率、等特性曲线。
（4）2.限压式变量叶片泵的压力流量特性曲线。
（2）3.节流阀和调速阀的流量压差特性曲线。
（4）4.溢流阀的流量压力特性曲线。
（2）5．变压节流调速机械特性曲线。
（3）6、画出下列液压元件职能符号，并注明相应油口。
（5）（1）双向变量马达（2）二位二通机动换向阀（常闭）（3）液控顺序阀四、系统分析（15）图示的液压系统能实现快进——工进——快退——原位停止的循环动作。
填写电磁铁动作表，并说出液压元件1、2、3、4、7、8的名称和用途。
说明，（1）该系统是如何实现快进的；（2）该系统是如何实现速度换接的；（3）该系统是何种调速回路；（4）液压泵是如何卸荷的。
五、计算下列各题（15）：1．已知：油缸面积A 1=100cm 2 、A 2=50cm 2，溢流阀调定压力为4MPa ，泵流量q p =40 l/min ,泵的容积效率和机械效率ηv =ηm =0.95进油路节流阀压力损失 △p T =0.6MPa ，节流阀为薄壁孔，其流量系数C d =0.65，过流面积0.2 cm 2，油的密度ρ=900kg/m 3,不计管路压力损失和泄漏。
求：油缸的速度、推力和油泵电机功率（8）。
液压传动试题库(共20套)(：第十九套)一：是非题（对的打勾，错的打叉）1液压油的粘性有运动粘度、动力粘度、恩氏粘度。
（ 1 ） 2：液压油在使用的时候需要加一定的水分。
（ 2 ） 3：液体在静止的时候不呈现粘性，只有在运动时才呈现粘性。
（ 2 ） 4：液体层流时没有压力损失。
（ 2 ） 5：液体的流动状态用雷诺数判断。
（ 1 ） 6：油液在管里流动只有在拐弯的时候有压力损失，不拐弯就没有压力损失。
（ 2 ） 7：齿轮泵的流量和齿数有关系。
（ 1 ） 8：直动式溢流阀能实现高压调节。
（ 2 ） 9：蓄能器就是装油的，没有多大压力。
（ 2 ） 10：网式滤油器最好，优点是寿命长。
（ ） 11：油缸是能量转换装置，它把压力能转变为机械能。
（ 1 ） 12：对于单作用叶片泵，叶片底部的通油情况为始终与压油腔相通。
（ 2 ） 13：对于双作用叶片泵，为了减少脉动，叶片数通常取为4的倍数。
（ 1 ） 14：紊流是液体在管内作缓慢流动。
（ 2 ） 15：作用在滑阀上的稳态液动力的大小始终使阀口关闭。
（ 1 ） 二：简答题1：如何计算通过节流阀的流量？影响流量稳定性的因素有哪些？2：试简述溢流阀的应用？3：液压缸上为什么设有排气装置？一般应放在液压缸的什么位置？是否所有液压缸都要设置排气装置？4：齿轮泵困油现象的危害是什么？三：计算题1：某液压系统执行元件为双出杆活塞式液压缸，液压缸的工作压力a MP p 5.3=，活塞直径cm D 9=，活塞杆直径cm d 4=，工作进给速度scm v 52.1=，问液压缸能克服多大的阻力？液压缸所需流量为多少？2：在图中，已知液压泵输出流量min 10L q p =，活塞有效面积222150,100cm A cm A ==，溢流阀调整压力Y p ，负载F ，通过节流阀的流量min 7,min 221L q Lq T T ==两种情况下，问活塞运动速度是多少？溢流阀处于何种运动状态？四：分析题1：如图所示，试填上电磁铁动作顺序表。
09年春A一、填空（10分）1．液压传动是以为介质，以的形式来传递动力的。
2．液压系统的压力取决于，执行元件的运动速度取决于。
3．液压传动装置由、、和四部分组成。
4．液压泵按结构可分为、和三种，液压阀按用途可分为、和三种。
5．双出杆活塞缸当缸筒固定缸杆其移动范围为行程的倍。
6．液压调速阀是由阀和阀联而成。
7．常用的调速回路有、、和三种。
二、简要回答下列问题（20分）1．解释沿程压力损失和局部压力损失，并写出其表达式。
（4）2．解释齿轮泵的困油现象。
（4）3．解释节流阀的最小稳定流量（4）4．解释调速回路速度刚度的概念。
（4）5．简述溢流阀和减压阀有什么区别。
（4）三、绘制下列各图（20）1．定量泵的压力—理论流量、实际流量、容积效率、等特性曲线。
（4）2.限压式变量叶片泵的压力流量特性曲线。
（2）3.节流阀和调速阀的流量压差特性曲线。
（4）4.溢流阀的流量压力特性曲线。
（2）5．变压节流调速机械特性曲线。
（3）6、画出下列液压元件职能符号，并注明相应油口。
（5）（1）双向变量马达（2）二位二通机动换向阀（常闭）（3）液控顺序阀四、系统分析（15）图示的液压系统能实现快进——工进——快退——原位停止的循环动作。
填写电磁铁动作表，并说出液压元件1、2、3、4、7、8的名称和用途。
说明，（1）该系统是如何实现快进的；（2）该系统是如何实现速度换接的；（3）该系统是何种调速回路；（4）液压泵是如何卸荷的。
1YA 2YA 3YA 4YA五、计算下列各题（1．已知：油缸面积A 1=100cm 2 、A 2泵的容积效率和机械效率ηv =ηm 壁孔，其流量系数C d =0.65ρ=900kg/m 3,力和油泵电机功率（8）。
2．油泵排量V p =50ml/r ， 转速n p vP =0.94，泵工作压力p p =4.5MPa 率和机械效率ηvm =ηmm =0.91Y 2YA4YA09春B一、填空（10分）1.液压传动是以为介质，以的形式来传递动力的。
2.液压系统的压力取决于，执行元件的运动速度取决于。
3.压力和温度对油液的粘度均有影响,一般来说,压力增大,粘度 ,温度增加,粘度。
4.液压马达是将输入的能转换为能的能量转换装置。
5.液压泵的实际流量比理论流量；而液压马达实际流量比理论流量。
6.齿轮泵泄漏一般有三个途径，它们是间隙泄漏，间隙泄漏及间隙泄漏，其中以间隙泄漏最严重。
7.液压阀种类繁多，通常按其功能分为三类，它们是控制阀、控制阀及控制阀。
8.双出杆活塞缸当缸筒浮动缸杆固定其移动范围为行程的倍。
9.液压调速阀是由阀和阀联而成。
二、简要回答下列问题（20分）1．解释液体粘度的概念并写出动力粘度表达式（4）2．什么是差动连接？并写出输出力和输出速度表达式。
（4）3．解释三位换向阀其中位为H型的中位机能（4）4什么叫液压泵的排量，流量，理论流量，实际流量？他们之间有什么关系？。
（4）5．简述溢流阀和减压阀有什么区别。
（4）三．绘制下列各图（20）1．定量泵的压力—理论流量、实际流量、容积效率、等特性曲线。
（4）2限压式变量叶片泵的压力流量特性曲线。
（2）3节流阀和调速阀的流量压差特性曲线。
（4）4溢流阀的流量压力特性曲线。
（2）5．定压式节流调速机械特性曲线。
（3）6、画出下列液压元件职能符号，并注明相应油口。
（5）1、变量马达2、二位三通电磁换向阀（常闭） 3液控单向阀四、系统分析（15）分析下述液压系统原理图，回答问题（1）写出A、B、C、D、E、F元件的名称（2）按快进—工进—快退—原位的动作循环，给出电磁铁动作表电磁铁动作表（通电用“+”，断电用“—”）1YA 2YA 3YA 4YA YJ动作快进工进快退原位五、计算下列各题（15）：1．某液压泵的额定压力p=2.5MPa，当转速n＝1450r/min 时，输出流量QP=100.7L/min，当液压泵出口压力为0时，流量为106L/min；液压泵的机械效率=0.9。
试求：（1）泵的容积效率；（2）转速为n′＝500r/min时，额定压力下泵的流量；（3）两种转速下液压泵的驱动功率。
2．在图示的回路中，液压缸两腔面积A1=100 cm2， A2=50 cm2，当缸的负载F从0变化到30000N时，缸向右运动速度保持不变，调速阀最小压差△p＝5×105Pa，试求： 1）溢流阀最小调定压力py为多少？（调压偏差不考虑）2）负载F=0时泵工作压力是多少？ 3）缸可能达到的最高工作压力是多少？10秋A卷面共5道题，卷面总分：80分一、填空题（7分，每空1分）：1．（2分）动力粘度的物理意义是，其表达式为。
2．（1分）容积式液压泵是靠来进行工作的。
3．（1分）对额定压力为25×105Pa的齿轮泵进行性能试验，当泵输出的油液直接通向油箱而管道阻力可以忽略不计时，泵的输出压力为。
4．（2分）滑阀的瞬态液动力只与阀的有关，而与阀的无关。
5．（1分）弹簧对中型三位四通电液换向阀，先导阀中位机能应选型中位机能。
二、简答题（6分）：1．对于层流和紊流两种不同的流态，其沿程压力损失与流速的关系有何不同（3分）？2．液压系统中先导式溢流阀的进、出囗接错后会发生什么故障（3分）？三、选择填空题（4分，每空1分）：1．（2分）溶解在油液中的空气含量增加时，油液的等效体积弹性模量；混入油流中的空气含量增加时，油液的等效体积弹性模量。
（增大，减小，基本不变） 2．（1分）调速阀能保证液压系统中液压缸的运动不变。
（位置，速度，加速度等）3．（1分）消防队员手握消防水枪喷射压力水灭火时，消防队员。
（不受力；受推力；受拉力。
）四、分析说明题（20分）：1．（15分）分析图1所示的液压缸往复运动液压系统，回答下列问题；图1 液压缸往复运动液压系统1）（5分）这是什么调速系统？具有什么特点？2）（7分）自己给出图1中所示液压系统中的液压元件标号，并顺序说明各液压元件的名称和在该系统中的作用？3）（3分）图1中所示液压系统适合应用在什么场合？2．（5分）分析说明液压泵入口产生气蚀的物理过程及其危害。
五、设计计算题（43分）1．（10分）有一阻尼器，D =120mm ，d =2mm ，l =60mm ，如果进口压力p 1=10MPa ，出口压力p 2=4MPa ，油液粘度随压力变化规律为0ap e μμ=⋅（按出口压力p 2=4MPa 计算），已知：μ=0.04Pa ·s ，a =0.025 L/ MPa ，层流起始段修正系数C =2，计算通过阻尼器的流量。
2．（13分）（1）如图2所示的齿轮泵有几个吸排油口？试用箭头表示。
图2 齿轮泵简图（2）已知三个齿轮分度圆直径D =48mm ，齿宽B =25mm 、齿数z =14，转速n =1450r/min ，容积效率ηV =0.9，求该泵的理论流量Q 理、实际流量Q 实（注：齿轮模数：2+=z Dm ）。
3．（10分）在图3液压系统中液压泵输出油压p p =10MPa ，液压泵的机械效率ηm =0.95，容积效率ηV =0.9，排量V p =10mL/r ，转速n =1500r/min ；液压马达的排量V M =10mL/r ，机械效率ηmM =0.95，容积效率ηVM =0.9，不计管路损失，求液压泵的输出功率、拖动液压泵的电机功率、液压马达输出转速、液压马达输出转矩和功率各为多少？（注：液压泵按定量泵计算。
）图3 变量泵－定量马达容积调速回路1-补油泵；2-溢流阀；3-单向阀；4-液压泵；5-安全阀；6-液压马达4．（10分）图4中的液压系统可以实现“快进→工进→快退→原位停止→液压泵卸荷”的工作循环，分析该液压系统的工作过程，填写电磁铁动作顺序表。
若工进速度v=5.6cm/min，液压缸直径D=40mm，活塞杆直径d=25mm，节流阀的最小稳定流量为50mL/min，问系统是否可以满足工进速度要求？若不能满足要求应如何改进？。
1YA2YA 3YA 4YA图4 液压系统10秋B卷面共5道题，卷面总分：80分一、填空题（11分，每空1分）：1．（6分）我国液压油液的牌号是以℃时油液的平均粘度的数来表示的。
如30号机械油，表示其平均粘度在℃时为。
2．（1分）油液中混入的空气泡愈多，则油液的体积压缩系数 愈。
3．（1分）液压缸在工作行程很长的情况下，使用缸最合适。
4．（2分）当溢流阀通过流量时，进口处的压力称为全流压力；全流压力与压力之差称为静态调压偏差。
5．（1分）在要求加工带台肩工件的外圆磨床上，应该使用式换向回路。
二、简答题（6分）：1．液压油粘度的选择与系统工作压力、环境温度及工作部件的运动速度有何关系（3分）？2．说明哪些阀可以在液压系统中作为背压阀使用？（3分）。
三、选择填空题（7分，每空1分）：1．（1分）液压系统的故障大多数是由引起的。
（液压油粘度不对；液压油温度过高；液压油液污染；液压系统油源）2．（1分）高压系统宜采用。
（齿轮泵、叶片泵，柱塞泵）3．（1分）变量泵—定量马达容积调速系统。
当系统工作压力不变时，该回路是。
（A、恒转矩调速；B、恒功率调速；C、恒压力调速；D、恒功率和恒扭矩组合调速）4．（3分）某液压泵如果不是直接从液面为大气压的油箱中吸油，而是采用压力为p2的辅助低压系统向该泵供油。
假设泵转速、效率及外负载均不变。
试分析下列参数如何变化：1）泵的输出压力；2）泵的输出流量；3）泵的输出功率。
（增大；减小；不变）。
5．（1分）液压系统的工作压力取决于（泵的额定压力，溢流阀的凋定压力，负载）四、分析说明题（15分）：在图1所示的多缸顺序动作回路中，A、B两液压缸的有杆腔面积和无杆腔的面积分别相等，负载F1>F2，如不考虑泄漏和摩擦等因素，两液压缸如何动作？运动速度是否相等？如节流阀开度最大，节流阀压降为零，两液压缸又如何动作？运动速度有何变化？将节流阀换成调速阀，两液压缸的运动速度是否相等？a） b）图1 多缸顺序动作回路五、设计计算题（41分）：1．（2分）有密度ρ=850kg/m3的油18L，求其重量G和质量m。
2．（8分）如图2所示，液压泵从一个大容积的油池中抽吸液压油，流量为q = 1.2 L/s，油液的粘度︒E = 40，密度ρ= 900 kg/m3，假设液压油的空气分离压为2.8 m水柱，吸油管长度l = 10 m，直径d = 40 mm，如果只考虑管中的摩擦损失，求液压泵在油箱液面以上的最大允许安装高度是多少？图2 液压泵抽油3．（7分）某双作用叶片泵，额定压力p=6.3MPa，叶片与其两槽边间隙δ=0.03mm，叶片宽度b=30mm，使用20号液压油，油温为40℃，假设位于压油区六个叶片底部和进油腔相通，且取六个叶片的径向密封长度均为l=11mm，求该双作用叶片泵总的径向泄漏量是多少？4．（17分）在图3所示的调速阀式出口节流调速系统中，液压泵的流量q p=25L/min，A1=100cm2，A2=50cm2，F=（0~40）kN时，活塞向右运动速度基本无变化，v=20cm/min，如调速阀要求的最小压差Δp min=0.5MPa，问溢流阀的调整压力是多少（不计调压偏差）？液压泵的工作压力是多少？液压缸所能达到的最高工作压力是多少？系统的最高效率是多少？A1A2p Yq P Δp v F图3 调速阀式出口节流调速系统5．（7分）图4所示的液压系统可实现“快进→工进→快退”工作循环，填写该系统的电磁铁、行程阀动作顺序表并指明该回路是由哪些基本回路组成的。
