机械设备控制技术课程设计说明书（论文）设计题目：液压传动课程设计所属学院：机械工程学院专业：数控技术姓名：陈延文学号： 5班级：10数控技术起讫时间：指导教师：李闯黑龙江工商职业技术学院目录1.课程设计任务书……………………………………………………第3页2.第一章设计任务书………………………………………………第4页3.第二章液压系统设计计算………………………………………第5页课程设计任务书第一章：设计任务书第一节：设计题目设计一台组合机床动力滑台液压系统。

第二节：设计参数工作台要求完成快进——铣削进给——快退——停止等自动循环，工作台采用平导轨第三节：设计要求1.机床自动化要求：要求系统采用电液结合，实现自动循环，速度换接无冲击，且速度要稳定，能经受必然量的反向负荷。

2.完成如下工作：①按机床要求设计液压系统，绘出液压系统图。

②肯定滑台液压缸的结构参数。

③计算系统各参数，列出电磁铁动作顺序表。

第二章：液压系统设计计算第一节：负载及运动分析1工作负载 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。

因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：切削力、导轨的摩擦力和惯性力。

导轨的正压力大小等于动力部件的重力.启动时只受静摩擦力,加速时受动摩擦力和惯性力,快进时只受动摩擦力,工进时受切削力和动摩擦力,其中切削力为F fw =10500N,快退时也只受动摩擦力.2摩擦负载因为卧式放置,所以正压力即为重力.由静止开始运动的时候受静摩擦力,运动的时候受动摩擦力.设导轨的静摩擦力为fs F 、动摩擦力为fd F 则： 摩擦负载即为导轨的摩擦阻力：静摩擦阻力 N F f F N s fs 110055002.0=⨯=⨯= 动摩擦阻力 N F f F N d fd 55055001.0=⨯=⨯= 3惯性负载在系统加速的时候受惯性负载N N t m F m 46.2102.080.9605.45500=⨯⨯=∆∆=υ4各工况负载若是忽略切削力引发的颠覆力矩对导轨摩擦力的影响，而且设液压缸的机械效率η=，则液压缸在各工作阶段的总机械负载可以算出，见表1表1 液压缸各运动阶段负载表5快进、工进和快退时间和速度快进时的行程为l=100mm,整个快进进程可看做速度为v1=4.5m/min的匀速运动,所以快进时间为t=l/v1=100/1000⨯60=1S工进时的行程为l=100mm,此进程的速度为v2=60～1000mm/min,所以此进程的工进时间t=l/ v2=100/(60～1000) ⨯60=(6~100)s快退时的行程为l=200mm, 整个快退进程可看做速度为v3=4.5m/min的匀速运动,所以快退时间为t=l/v3=400/1000⨯60=第二节：肯定液压缸参数1.初选液压缸的工作压力参考同类组合机床见表2，初定液压缸的工作压力表 2 各类机械常常利用的系统工作压力2.肯定液压缸的主要结构尺寸本题要求动力滑台的快进快退速度相等，现采用活塞杆固定的单杆式液压缸。

组合机床动力滑台液压系统设计(1) 组合机床动力滑台液压系统设计液压系统是组合机床的重要组成部分，它为机床提供动力和润滑。

本文将介绍一种组合机床动力滑台液压系统的设计。

一、概述液压系统是一种利用液体压力能为主要驱动力的传动方式。

在组合机床中，液压系统主要用于驱动动力滑台，实现工件的加工操作。

本次设计的液压系统主要包括液压泵、油缸、油路和电气控制系统等部分。

二、液压泵液压泵是液压系统的核心部件，它把机械能转化为液压能，为液压系统提供压力油。

本设计选用变量叶片泵作为液压泵，其主要特点包括负载能力强、运行稳定、寿命长、效率高等。

三、油缸油缸是液压系统的执行元件，它将液压能转化为机械能，驱动动力滑台进行运动。

根据本次设计要求，选用双作用活塞式油缸。

这种油缸具有较大的推力和较高的速度，能够满足动力滑台在加工过程中对驱动力和速度的需求。

四、油路油路是液压系统中压力油流动的通道。

本设计采用较为简单的并联油路，即液压泵输出的压力油通过两个分油路分别进入两个油缸，推动活塞运动，实现动力滑台的往复运动。

在油路中设置溢流阀和节流阀，分别用于调节系统的压力和流量。

五、电气控制系统电气控制系统是液压系统的控制中心，它控制液压泵的运行和电磁阀的通断，从而实现液压系统的自动化控制。

本设计选用可编程控制器（PLC）作为控制系统的主要元件，根据加工工艺的要求，PLC控制液压泵和电磁阀的动作，保证动力滑台按要求的程序进行加工操作。

同时，PLC还可以实时检测系统的运行状态，保证系统的稳定性和安全性。

六、系统调试与优化完成液压系统的设计后，需要对系统进行调试和优化，以保证其性能和可靠性。

首先进行空载调试，检查系统是否存在泄漏或异常噪声等问题；然后进行负载调试，在一定的负载条件下测试系统的性能；最后进行加工试验，以检验液压系统在真实加工条件下的性能。

根据试验结果对系统进行优化调整，以使液压系统的性能达到最佳状态。

七、结论本文对组合机床动力滑台液压系统进行了设计。

哈尔滨工业大学液压传动大作业设计说明书设计题目压力机液压系统设计机电工程学院 1308XXX 班设计者 XXX201X 年XX 月 XX 日流体控制及自动化系哈尔滨工业大学液压传动大作业任务书学生姓名 XXXX 班号 1308XXX 学号 11308XXXXX设计题目压力机液压系统1. 液压系统用途（包括工作环境和工作条件）及主要参数：单缸压力机液压系统，工作循环：低压下行→高压下行→保压→低压回程→上限停止。

自动化程度为半自动，液压缸垂直安装。

最大压制力：380×104N；最大回程力：76×104N；低压下行速度：40mm/s；高压下行速度：3mm/s；低压回程速度：40mm/s；工作行程：600mm。

2. 执行元件类型：液压缸3. 液压系统名称：压力机液压系统。

设计内容1. 拟订液压系统原理图；2. 选择系统所选用的液压元件及辅件；3. 设计液压缸；4. 验算液压系统性能；5. 编写上述1、2、3和4的计算说明书。

指导教师签字教研室主任签字年月日签发一、工况分析1.主液压缸（1）负载压制力：压制时工作负载可区分为两个阶段。

第一阶段负载力缓慢地线性增加，达到最大压制力的10%左右，其上升规律也近似于线性，其行程为90 mm（压制总行程为110 mm）第二阶段负载力迅速线性增加到最大压制力3.8×106 N，其行程为20 mm。

回程力（压头离开工件时的力）：一般冲压液压机的压制力与回程力之比为5～10，本压力机取为5，故回程力为F h = 7.6×105 N。

因移动件质量未知，参考其他液压机取移动件（包括活塞、活动横梁及上模）质量＝3000 kg。

（2）行程及速度快速空程下行：行程S l = 490 mm，速度v1＝40 mm/s；工作下压：行程S2 = 110 mm，速度v2＝3 mm/s。

快速回程：行程S3 = 600 mm，速度v3＝40 mm/s。

哈工大液压传动大作业组合机床动力滑台液压系统设计哈尔滨工业大学液压传动大作业设计说明书设计题目卧式组合机床液压动力滑台机电工程学院班设计者2010 年 9 月 10 日流体控制及自动化系哈尔滨工业大学仅供学习与交流，如有侵权请联系网站删除谢谢- 21 -液压传动大作业任务书学生姓名班号设计题目钻镗两用卧式组合机床液压动力滑台1.液压系统用途（包括工作环境和工作条件）及主要参数：卧式组合机床液压动力滑台。

切削阻力F=15kN，滑台自重G=22kN，平面导轨，静摩擦系数0.2，动摩擦系数0.1，快进/退速度5m/min，工进速度100mm/min，最大行程350mm，其中工进行程200mm，启动换向时间0.1s，液压缸机械效率0.9。

2.执行元件类型：液压油缸3.液压系统名称：钻镗两用卧式组合机床液压动力滑台。

设计内容1. 拟订液压系统原理图；2. 选择系统所选用的液压元件及辅件；3. 验算液压系统性能；4. 编写上述1、2、3的计算说明书。

仅供学习与交流，如有侵权请联系网站删除谢谢- 21 -设计指导教师签字教研室主任签字年月日签发仅供学习与交流，如有侵权请联系网站删除谢谢- 21 -1 序言······················································- 1 -2 设计的技术要求和设计参数 ··············- 2 -3 工况分析··············································- 2 -3.1 确定执行元件···································- 2 -3.2 分析系统工况···································- 2 -3.3 负载循环图和速度循环图的绘制 ···- 4 -3.4 确定系统主要参数···························- 6 -3.4.1 初选液压缸工作压力............................................................ - 6 -3.4.2 确定液压缸主要尺寸............................................................ - 6 -3.4.3 计算最大流量需求................................................................... - 7 -3.5 拟定液压系统原理图 ·······················- 9 -3.5.1 速度控制回路的选择............................................................... - 9 -3.5.2 换向和速度换接回路的选择................................................. - 10 -3.5.3 油源的选择和能耗控制......................................................... - 10 -3.5.4 压力控制回路的选择............................................................. - 12 -3.6 液压元件的选择·····························- 13 -本设计所使用液压元件均为标准液压元件，因此只需确定各液压元件的主要参数和规格，然后根据现有的液压元件产品进行选择即可。

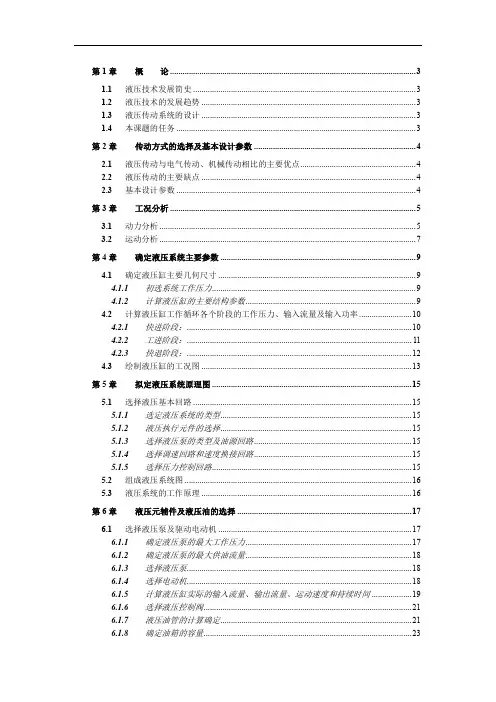

第1章概论 (3)1.1液压技术发展简史 (3)1.2液压技术的发展趋势 (3)1.3液压传动系统的设计 (3)1.4本课题的任务 (3)第2章传动方式的选择及基本设计参数 (4)2.1液压传动与电气传动、机械传动相比的主要优点 (4)2.2液压传动的主要缺点 (4)2.3基本设计参数 (4)第3章工况分析 (5)3.1动力分析 (5)3.2运动分析 (7)第4章确定液压系统主要参数 (9)4.1确定液压缸主要几何尺寸 (9)4.1.1初选系统工作压力 (9)4.1.2计算液压缸的主要结构参数 (9)4.2计算液压缸工作循环各个阶段的工作压力、输入流量及输入功率 (10)4.2.1快进阶段： (10)4.2.2工进阶段： (11)4.2.3快退阶段： (12)4.3绘制液压缸的工况图 (13)第5章拟定液压系统原理图 (15)5.1选择液压基本回路 (15)5.1.1选定液压系统的类型 (15)5.1.2液压执行元件的选择 (15)5.1.3选择液压泵的类型及油源回路 (15)5.1.4选择调速回路和速度换接回路 (15)5.1.5选择压力控制回路 (15)5.2组成液压系统图 (16)5.3液压系统的工作原理 (16)第6章液压元辅件及液压油的选择 (17)6.1选择液压泵及驱动电动机 (17)6.1.1确定液压泵的最大工作压力 (17)6.1.2确定液压泵的最大供油流量 (18)6.1.3选择液压泵 (18)6.1.4选择电动机 (18)6.1.5计算液压缸实际的输入流量、输出流量、运动速度和持续时间 (19)6.1.6选择液压控制阀 (21)6.1.7液压油管的计算确定 (21)6.1.8确定油箱的容量 (23)6.1.9液压油的选择 (24)6.1.10滤油器的选择 (24)第7章液压系统的性能验算 (25)7.1验算系统压力损失 (25)7.2验算系统发热温升 (28)第1章概论1.1液压技术发展简史1.2液压技术的发展趋势1.3液压传动系统的设计液压系统是液压设备的一个组成部分，液压系统设计是主机设计的重要组成部分……液压系统的设计包括如下步骤：1.4本课题的任务组合机床是在综合了通用机床和专用机床的应用特点的基础上发展起来的一种新型专用机床，组合机床是以系列化、标准化设计的通用部件为基础，配以以工件形状和加工工艺要求而设计的少量专用部件，对一种或若干种零件按预先确定的工序进行加工的机床。

1.液压传动的工作原理和组成 01.1工作原理 01.2液压系统的基本组成 02.设计要求 (1)2.2机床的其他工作参数如下： (1)3.液压系统工况分析 (2)3.1运动分析 (2)3.2负载分析 (2)3.2.1工作阻力 (2)3.2.2摩擦阻力 (3)3.2.3惯性力 (3)4.液压系统方案设计 (3)4.1选择调速回路 (3)4.2选择油源形式 (4)4.3选择快速运动和换向回路 (4)4.4选择速度换接回路 (5)4.5选择调压和卸荷回路 (5)6.组成液压系统 (5)5.确定液压系统主要参数 (6)5.1初选液压缸工作压力 (6)5.2计算液压缸主要尺寸 (6)5.3液压泵的参数计算 (10)5.3.1 计算液压泵的流量 (10)6.液压元件的选择 (12)6.1液压阀及过滤器的选择 (12)6.2油管的选择 (13)6.2.1 确定油管 (14)6.3油箱的选择 (15)7.验算液压系统性能 (16)7.1验算系统压力损失 (16)7.1.1判断流动状态 (16)7.1.2计算系统压力损失 (16)7.1.3快进 (17)7.1.4工进 (18)7.1.5快退 (19)7.2验算系统发热与温升 (19)《液压与气压传动》课程设计说明书学院、系：机械工程学院专业：机械工程学生姓名：班级：指导教师姓名：职称：教授最终评定成绩：2017 年12月11日至2017 年12月15日1.液压传动的工作原理和组成液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。

液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件（缸或马达）把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

驱动机床工作台的液压系统是由邮箱、过滤器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头等组成。

组合机床滑台液压系统设计The design of hydraulic system of modular machine tool slide组合机床滑台液压系统设计摘要作为一种高效率的专用机床，组合机床在大批量机械加工生产中应用广泛。

本次课程设计将以组合机床动力滑台液压系统设计为例，介绍该组合机床液压系统的设计方法和设计步骤，其中包括组合机床动力滑台液压系统的工况分析、主要参数确定、液压系统原理图的拟定、液压元件的选择以及系统性能验算等。

组合机床是以通用部件为基础，配以按工件特定外形和加工工艺设计的专用部件和夹具而组成的半自动或自动专用机床。

组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。

组合机床兼有低成本和高效率的优点，在大批量生产中得到广泛应用，并可用以组成自动生产线。

组合机床通常采用多轴、多刀、多面、多工位同时加工的方式，能完成钻、扩、铰、镗孔、攻丝、车、铣、磨削及其他精加工工序。

液压系统由于具有结构简单、动作灵活、操作方便、调速范围大、可无级连续调节等优点，在组合机床中得到了广泛应用。

液压系统在组合机床上主要是用于实现工作台的直线运动和回转运动，本次设计组合机床动力滑台为一台卧式钻、镗组合机床上的动力滑台液压系统要求完成动作为“快进—工进—快退—原位停止”的工作循环：最大切削力为FL=12KN，动力头自重FG=20KN，工作进给要求能在0.02—1.2m/min的范围内无级调速，快进、快退速度为6m/min；工进行程为100mm，快进行程为300mm；采用平导轨，其静、动摩擦系数取fs=0.2、fd=0.1；往复运动的加速、减速时间要求不大于0.5S。

关键词：液压系统修正节流阀分流集流阀液压锁The design of hydraulic system of modular machine tool slideAbstract as a special machine for high efficiency, the combination of machine tools are widely used in large batch machining production. The curriculum designto combination machine tool hydraulic pressure system design as an example,introduces the design method of the hydraulic system of modular machine tooland the design procedure, including combination machinetool hydraulic system of power slipway condition analysis, the main parameters, hydraulic system principle diagram of the quasi fixed, the choice of hydraulic components and systemperformance checking.Combination machine is based on common components, with special componentsdesigned according to workpiece specific shape and process and fixture andconsisting of semi-automaticor automatic machine tool. Combination machinegenerally adopts the multi axis, multi knife, multi process, multi or multistage and processing, production efficiency several times to several times higher than the general machine tool. The combination machine has the advantages of high efficiency and low cost, widely used in mass production, and can be used tocompose the automatic production line. Combination machine tools usually adopts the multi axis, multiknife, multi-faceted, multi station and processing, can complete thedrilling, boring, tapping, reaming, expansion, cars, milling, grindingand other finishing processes.The hydraulic system has the advantages of simple structure, flexible action,convenient operation, wide speed range, the advantages of continuous stepless regulation, has been widely applied in the modular machine tool. Hydraulicsystem in modular machine is mainly used to achieve the worktable linearmovement and rotary movement, the design of combined machine tool power sliding table is a horizontal drilling, hydraulic system of power slipway boring modular machine to complete the requirements of action as "fast forward -feeding - rewind in-situ stop" work cycle: the maximum cutting force for FL=12KN,a power head weight FG=20KN, feed requirements canbe stepless in the range of 0.02 - 1.2m/min in speed, fast forward, rewind speed is6m/min; feedingschedule for 100mm, fast forward stroke is 300mm; using flat guide rail, thestatic,dynamic friction coefficient fs=0.2, fd=0.1; acceleration, the reciprocating motion of the time requirements not more than 0.5S.Key words: Hydraulic system Amendment throttle valve Flow distributing and collecting valve Hydraulic lock目录第一章绪论 (1)1.1 液压传动的发展状况 (1)1.2 液压技术的应用 (2)第二章组合机床滑台设计依据 (2)第三章工况分析 (2)3.1 负载分析 (2)3.2 负载图和速度图 (3)第四章初步拟定液压系统原理图 (4)4.1 选择液压基本回路 (4)4.2 组成液压系统原理图 (5)第五章确定液压系统参数 (6)5.1 初选液压缸工作压力 (6)5.2 计算液压缸的结构尺寸 (7)5.3 绘制工况图 (8)第六章液压元件的计算和选择 (8)6.1 确定液压泵的规格和电机功率 (8)6.2 选择液压阀 (9)6.3 确定管道尺寸 (10)6.4 确定油箱容量 (11)第七章液压系统的性能验算 (11)7.1 液压缸的速度验算 (11)7.2 回路压力损失验算 (11)7.3 液压系统发热与温升验算 (12)第八章液压技术未来的发展 (13)总结 (14)致谢 (14)参考文献 ....................................................................................................错误！未定义书签。

目录前言.........................................................................................................错误！未定义书签。

目录 (1)一、液压传动的发展概况 (2)二、液压传动的工作原理和组成 (3)三、液压传动的优缺点 (4)1、优点 (4)2、液压传动的缺点： (4)四、液压系统的应用领域 (5)1、液压传动在机械行业中的应用： (5)2、静液压传动装置的应用 (5)五、液压系统工况分析 (7)1、运动分析 (7)七、拟定液压系统图 (11)1、调速方式的选择 (11)2、快速回路和速度换接方式的选择 (11)液压工作原理： (12)八、液压元件选择 (15)1、选择液压泵和电机 (15)2、元、辅件的选择 (19)九、液压系统验算 (22)1．管路系统压力损失验算 (22)2、液压系统的发热与温升验算 (25)十、液压系统最新发展状况 (27)1、国外液压系统的发展 (27)2、远程液压传动系统的发展 (28)十一、注意事项 (30)十二、总结.............................................................................................错误！未定义书签。

致谢. (32)参考文献 (33)一、液压传动的发展概况液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。

如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。

第一个使用液压原理的是1795年英国约瑟夫·布拉曼(JosephBraman,1749-1814)，在伦敦用水作为工作介质,以水压机的形式将其应用于工业上,诞生了世界上第一台水压机。

湖南科技大学课程设计说明书课程名称:专业模块课程设计题目名称:组合机床动力滑台液压系统专业: 机械设计制造及其自动化姓名:泮一平学号: 1153010531指导教师:刘长鸣2015年 1月 8日目录一、液压传动的工作原理与组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、二、设计要求、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、三、液压系统的工况分析、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、四、确定液压系统主要参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、五、液压元件的选择、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、六、验算液压系统性能、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、七、设计小结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、一、液压传动的工作原理与组成液压传动就是用液体作为工作介质来传递能量与进行控制的传动方式。

液压系统利用液压泵将原动机的机械能转换为液体的压力能,通过液体压力能的变化来传递能量,经过各种控制阀与管路的传递,借助于液压执行元件(缸或马达)把液体压力能转换为机械能,从而驱动工作机构,实现直线往复运动与回转运动。

驱动机床工作台的液压系统就是由邮箱、过滤器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头等组成。

1、工作原理（1）电动机驱动液压泵经滤油器从邮箱中吸油,油液被加压后,从泵的输出口输入管路。

油液经开停阀、节流阀、换向阀进入液压缸,推动活塞而使工作台左右移动。

液压缸里的油液经换向阀与回油管排回邮箱。

（2）工作台的移动速度就是通过节流阀来调节的。

当节流阀开大时,进入液压缸的油量增多,工作台的移动速度增大;当节流阀关小时,进入液压缸的油量减少,工作台的移动速度减少。

「液压传动大作业_组合机床动力滑台液压系统设计」液压传动技术在组合机床动力滑台中的应用越来越广泛，因为液压传动系统具有结构简单、体积小、重量轻、功率密度大、可靠性高等优点。

本文将详细讨论组合机床动力滑台液压系统的设计，包括系统的工作原理、液压元件的选型和系统控制部分的设计。

首先，我们需要了解组合机床动力滑台的工作原理。

组合机床动力滑台主要包括工作台、液压缸、导轨等部分。

液压缸通过液压油的压力对工作台施加力，使其能够进行运动。

液压缸可以根据实际需要进行伸缩，从而实现对工件的加工。

在设计液压系统时，需要注意选择合适的液压元件。

首先，液压泵的选型非常重要，它的功率和流量必须能够满足系统的需求。

其次，液压缸的选择也需要根据工作台的负载和速度来确定。

此外，还需要选择合适的阀门、油缸和油管等液压元件，以确保系统的正常运行。

设计液压控制部分时，需要考虑液压系统的控制方式。

常见的控制方式有手动控制和自动控制。

手动控制方式适用于简单的操作，但在复杂的工作中往往需要自动控制方式。

自动控制方式可以通过PLC或CNC控制系统实现，这样可以实现更精确的控制和更高的生产效率。

在实际使用中，还需要考虑液压系统的安全性和维护性。

安全性是指系统在工作过程中能够保持稳定和可靠的工作状态，防止发生意外事故。

维护性是指系统在工作后能够方便地进行检修和维护。

因此，在设计中需要考虑安全阀、过滤器、压力表等安全元件的配置，并留出维修通道和维修空间。

总结起来，组合机床动力滑台液压系统的设计需要考虑工作原理、液压元件的选型和系统控制部分的设计。

在实际应用中，还需要考虑系统的安全性和维护性。

通过合理的设计和选型，可以实现液压系统的高效、稳定和可靠运行。

课程设计任务书2009—2010学年第1学期课程名称：液压与气动设计题目：组合机床动力滑台液压系统设计3完成期限：自2010 年 1 月 4 日至2010 年 1 月9 日共 1 周内容及任务一、设计的主要技术参数设计一台卧式组合机床动力滑台液压系统。

1）机床要求的工作循环是：组合机床切削过程要求实现“快进—工进—快退一停止”的自动循环，由动力滑台驱动工作台。

往复运动的加速、减速时间均为0.25s。

2）机床的工作参数如下：最大切削力为30000N，工作台快进与快退速度相等为4m / min，工作台工进速度可调为50一1000mm／min。

工作台最大行程L＝400mm，其中工作行程L1＝200mm。

工作台自重G＝3000N。

滑台采用平导轨。

执行元件使用液压缸，其机械效率取0.9。

3）机床自动化要求：要求系统采用电液结合，实现自动循环，速度换接无冲击，且速度要稳定，能承受一定量的反向负荷。

二、设计任务完成如下工作：1）按机床要求设计液压系统，绘出液压系统图。

2）确定滑台液压缸的结构参数。

3）计算系统各参数，列出电磁铁动作顺序表。

4）选择液压元件型号，列出元件明细表。

5）验算液压系统性能。

三、设计工作量1）撰写课程设计计算说明书一份，不少于三千字。

要求计算说明书计算准确、文字通顺、编排规范。

2）绘制液压系统原理图图纸一张、要求图面布置合理、正确清晰、符合相关标准及有关规定。

进度安排起止日期工作内容2010.1.4 讲授设计的一般步骤和方法、设计的要求、布置设计题目；2010.1.5-8 学生进行设计；2010.1.8-9 教师验收，学生修改打印设计报告。

答辩主要参考资料[1] 许福玲陈尧明主编，液压与气压传动，机械工业出版社，2007年6月。

[2] 章宏甲等编，液压与气压传动，机械工业出版社，2004年2月。

[3] 何存兴主编，液压传动与气压传动，华中科技大学出版社，2002年1月。

[4] 张群生主编，液压与气压传动，机械工业出版社，2001年8月。

双面铣削液压专用铣床液压系统设计设计一台采用端面铣刀同时双面铣削柴油机连杆大小头平面液压专用铣床的液压系统。

该机床采用四个动力头，同时铣削连杆大、小头四个侧面。

工件材料为42CrMo，硬度HB200，毛坯类型为模锻件。

选用CD型硬质合金可转位铣刀，大铣刀盘直径为360mm，刀齿数为20；小铣刀盘直径为200mm，刀齿数为10。

加工余量均为5mm，一次进给，属于粗加工；夹具和工件安装在工作台上，工作台由单活塞杆液压缸驱动，完成进给运动。

机床示意图见图1.1。

图1.1 柴油机连杆加工铣床示意图1-工作台进给液压缸；2-夹紧液压缸；3-工件；4-小铣削动力头和小刀盘（两台）；5-大铣削动力头和大刀盘（两台）；6-定位液压缸1 明确液压系统设计要求专用铣床的工作循环为：手工上料→定位缸定位→夹紧缸夹紧→定位缸退回→工作台快进→工作台工进→工作台快退→夹具松开→手工卸料。

（1）技术参数（a）工作行程：快进行程S1 = 800mm，工作行程S2 = 750 mm。

（b）工作台轴向切削力：工作行程I（0~400 mm范围内），F t1 = 8400N （大小铣刀盘同时铣削）；工作行程II（400~750 mm范围内），F t2 = 3600N （仅小铣刀盘铣削）。

（c）垂直于工作台导轨的切削分力：工作行程I，F n1 = 19000N，工作行程II，F n2 = 8000N（d）工作台运动部件质量：m = 1361kg（e）工作台快进、快退速度：v1 = v3 =400 mm/min（f）工作台工作速度：v2 = 40~80 mm/min可调（g）工作台导轨型式及摩擦系数：平导轨：静摩擦系数f s = 0.2，动摩擦系数f d = 0.1（h）工作台加速减速时间：∆t ≤ 0.2s（i）夹紧缸负载力：F c = 4000N（j）夹紧时间：t c =（1~2）s（k）夹紧缸行程：S c = 20 mm（l）定位缸负载力：F s = 500N（m）定位缸行程：S s = 100 mm（时间<5s）（n）上、卸料时间：t s = 30s（2）设计要求（a）由于切削时切削力有脉动，要求进给速度随负载的变化小。

组合机床动力滑台液压系统设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1.液压传动的工作原理和组成 0工作原理 0液压系统的基本组成 02.设计要求 (1)机床的其他工作参数如下： (1)3.液压系统工况分析 (2)运动分析 (2)负载分析 (2)工作阻力 (2)摩擦阻力 (2)惯性力 (2)4.液压系统方案设计 (3)选择调速回路 (3)选择油源形式 (3)选择快速运动和换向回路 (4)选择速度换接回路 (4)选择调压和卸荷回路 (4)6.组成液压系统 (4)5.确定液压系统主要参数 (5)初选液压缸工作压力 (5)计算液压缸主要尺寸 (5)液压泵的参数计算 (8)计算液压泵的流量 (8)确定液压泵的规格和电动机功率 (8)6.液压元件的选择 (9)液压阀及过滤器的选择 (9)油管的选择 (10)确定油管 (10)油箱的选择 (11)7.验算液压系统性能 (12)验算系统压力损失 (12)判断流动状态 (12)计算系统压力损失 (12)快进 (13)工进 (14)快退 (14)验算系统发热与温升 (15)《液压与气压传动》课程设计说明书学院、系：机械工程学院专业：机械工程学生姓名：班级：指导教师姓名：职称：教授最终评定成绩：2017 年 12月 11日至 2017 年 12月 15日1.液压传动的工作原理和组成液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。

液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件（缸或马达）把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

驱动机床工作台的液压系统是由邮箱、过滤器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头等组成。

工作原理（1）电动机驱动液压泵经滤油器从邮箱中吸油，油液被加压后，从泵的输出口输入管路。
