户内木门技术标准(B0版)
- 格式:docx
- 大小:2.27 MB
- 文档页数:51
钢质/钢木入户门制作安装工程战略采购技术要求一、目标为规范地产入户门技术标准,强化区域材料质量控制体系,加快设计周期,固化产品选型选样。
二、适用范围本技术标准适用于地产独立操盘项目的入户门战略采购工程招投标及现场施工质量验收要求。
三、依据1.除另有注明外,本工程材料及组合产品须符合设计要求和相关国家、行业及地方最新规范标准要求,主要包括但不限于以下规范标准:建标[2013]32号《工程建设标准强制性条文》2013年版GB50300-2013 《建筑工程施工质量验收统一标准》GB50210-2018 《建筑装饰装修工程质量验收规范》GB50222-2017 《建筑内部装修设计防火规范》GB50016-2018 《建筑设计防火规范》GB/T5824-2008 《建筑门窗洞口尺寸系列》GB17565-2007 《防盗安全门通用技术条件》GB/T7633-2008 《门和卷帘的耐火试验方法》GB 8624-2012 《建筑材料及制品燃烧性能分级》GB/T20285-2006 《材料产烟毒性危害分级》GB50325-2010 《民用建筑工程室内环境污染控制规范》GB50327-2001 《住宅装饰装修工程施工规范》GB/T50375-2016 《建筑工程施工质量评价标准》GB/T 8485-2008 《建筑门窗空气声隔声性能分级及其检测方法》GB/T8484-2008 《建筑外门保温性能分级及其检测方法》GB/T13685-1992 《建筑外门的风压变形性能分级及其检测方法》GB 50118-2010 《民用建筑隔声设计规范》GA/T73-2015 《机械防盗锁标准》GA/701-2007 《指纹防盗锁通用技术条件》2.如上述国家、行业或地方规范、规程、标准在招投标或现场指导当中存在相互重叠、矛盾的内容时,须按照较高质量标准执行。
3.对于项目所在地政府部门有准用检查要求的产品,乙方须保证已经通过当地政府部门的准用检查,并获得了当地颁发的准许使用证明。

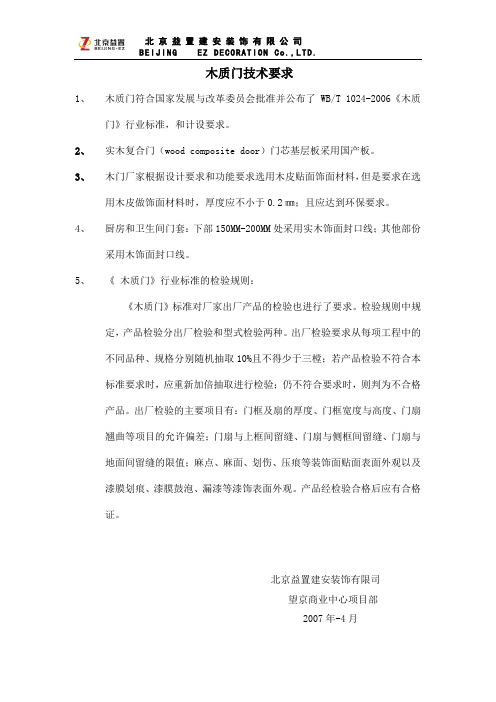

北京益置建安装饰有限公司
B E I J I N G E Z D E
C O RA T I O N C o.,L T D.
木质门技术要求
1、木质门符合国家发展与改革委员会批准并公布了WB/T 1024-2006《木质
门》行业标准,和计设要求。
2、实木复合门(wood composite door)门芯基层板采用国产板。
3、木门厂家根据设计要求和功能要求选用木皮贴面饰面材料,但是要求在选
用木皮做饰面材料时,厚度应不小于0.2㎜;且应达到环保要求。
4、厨房和卫生间门套:下部150MM-200MM处采用实木饰面封口线;其他部份
采用木饰面封口线。
5、《木质门》行业标准的检验规则:
《木质门》标准对厂家出厂产品的检验也进行了要求。
检验规则中规定,产品检验分出厂检验和型式检验两种。
出厂检验要求从每项工程中的不同品种、规格分别随机抽取10%且不得少于三樘;若产品检验不符合本标准要求时,应重新加倍抽取进行检验;仍不符合要求时,则判为不合格产品。
出厂检验的主要项目有:门框及扇的厚度、门框宽度与高度、门扇翘曲等项目的允许偏差;门扇与上框间留缝、门扇与侧框间留缝、门扇与地面间留缝的限值;麻点、麻面、划伤、压痕等装饰面贴面表面外观以及漆膜划痕、漆膜鼓泡、漏漆等漆饰表面外观。
产品经检验合格后应有合格证。
北京益置建安装饰有限司
望京商业中心项目部
2007年-4月。
户门技术标准1 质量标准:合格2 技术标准:制作安装要求:1.门扇1.1 采用电解镀锌钢板,板厚不低于1.0mm。
1.2 表面采用粉末喷涂处理,颜色由设计部确定样板。
1.3 门扇在内部和周圈应设有网状钢骨架及加强板,符合强度要求。
1.4 门扇内部填充材料应为岩棉,有防火要求的填充材料应为硅酸铝板或陶瓷纤维板。
1.5 门体构造:门扇设计厚度不应小于45mm,门扇无焊点。
1.6 门扇含猫眼门镜。
(应增加门铃)2.门框2.1 采用电解镀锌钢板,框的钢板厚度不低于2.0mm。
门框规格应不小于45mm X100mm。
2.2 表面采用粉末喷涂处理,颜色同门扇。
2.3 门框应设有楔形槽,用于镶嵌密封胶条。
2.4 铰侧门框应焊有防撬销,防撬销与门扇销孔定位应准确,不得出现顶堵、擦边现象。
2.5 门框须带不锈钢底槛,钢板厚度不小于1.5mm,底槛总高度不得低于45mm,并设置密封胶条。
底槛与门框应连接顺滑。
2.6 门框在安装前需填塞水泥砂浆或C20细石混凝土。
3.门锁3.1 门锁选用进口或国产锁具,最低应符合GA/T73中A级别机械防盗锁的技术要求;带AB钥匙,采用纯拉丝不锈钢把手和面板。
3.2 钥匙插入锁孔后应转动灵活,锁舌应伸缩自如,无卡滞现象;不得出现锁舌与锁槽错位的现象。
锁具锁闭后,门扇前后晃动间隙≤0.5mm。
3.3 钥匙插入锁孔后应转动灵活,锁舌应伸缩自如,无卡滞现象;不得出现锁舌与锁槽错位的现象。
4.铰链4.1 门扇铰链应转动灵活,无阻滞现象,强度符合要求,铰链采用不锈钢螺丝固定。
4.2 表面采用粉末喷涂处理,颜色同门扇。
5.保温、隔声、防盗5.1 隔声要求≥30dB,符合GB/T16730-1997要求。
5.2 保温性能K值≤2.0W/(m2•K),首层直接对外户门K值≤1.7W/(m2•K),符合DBJ01-602-2004要求。
5.3 防盗要求达到乙级标准。
符合GB17565-2007要求。
6.防火要求:根据图纸及现行的施工验收规范要求。
木门(国家)技术标准(木质室户内门)领先、服务、艺术附件1:招标技术要求木质户内门技术标准1、依据1.1除另有注明外,本工程须符合设计要求、图纸和相关国家、地方及行业标准,主要包括但不限于:《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》(GB50300-2001)《木结构设计规范》(GB50005-2003 )《木结构工程施工质量验收规范》(GB50201-2001 )《建筑装饰装修工程质量验收规范》(GB50210-2001)《住宅装饰装修工程施工规范》(GB50327-2001)《木质防火门通用技术条件》(GB 14l0l一93)《民用建筑工程室内环境污染控制规范》(GB 50325一2001)广东省安装工程施工技术操作规程结构要求及装饰要求详见图纸1.2若承包商对以下要求有任何疑义,应在招标答疑时提出,由万科地产做最终决定,否则视为接受。
2、材料、设备及配件要求3.1木材概述全部木材须是一级进口好材,完全干燥,彻底风干,方楞模锯,无树汁、环裂、缺边.、松节、死节或超过25mm 直径以上木节及其他弊病木材。
3.2含水率-木工与细木工所用木材,除另行规定者外,一般重量当不少于600千克/立方米,平均含水率应在13%-17%,-湿度含量由下列公式表示:潮湿或现重-干燥重量x100=含湿百分比(含水率)干燥重量3.3木皮基材胶合板室内使用木门须用耐潮湿耐老化类胶合板(英国标准BS1203:2001或有关中国标准):室外使用木门须用,耐高温蒸气,耐风雨耐日晒类胶合板(英国标准BS1203:2001或有关中国标准)。
3.4门皮基材中纤板MDF使用E1级环保中纤板,密度至少为720KG/M3。
内板粘着力:最少800Kpa破裂模数:最小36Mpa弹性模数:最小2300Mpa湿度含量:最小6%。
最多11%3.5木皮饰面使用0.6mm厚木皮AAA等级,无死节,活节不大于5mm,0.2m2内不能多于2个,无刀痕,无发黑。
木门技术规范标准引言木门作为一种重要的建筑装饰材料,广泛应用于家庭住宅、商业建筑和公共场所等各个领域。
为了确保木门的质量和安全性,制定木门技术规范标准显得尤为重要。
本文将介绍木门技术规范标准的内容和要求。
一、木门的材料选择木门的材料选择直接影响着木门的质量和耐久性。
根据不同的用途和要求,选择合适的材料非常重要。
以下是一些常见的木门材料:1.实木:实木门使用天然木材制成,具有天然、细腻的纹理和质感,但也容易受到湿气和虫害的影响。
在选择实木材料时,应确保木材干燥、无虫蛀和有必要的防腐处理。
2.复合板材:复合板材由多层木材胶合而成,具有较高的稳定性和耐久性。
在选择复合板材时,要注意检查胶水是否符合环保要求,并确保板材没有明显的开裂、翘曲或变形。
3.密度板:密度板是由木质纤维与树脂胶粘剂热压而成,表面光滑平整,不易变形。
选择密度板时,要注意检查表面是否平整,无明显的凹凸和划痕。
二、木门的生产工艺木门的生产工艺将直接影响木门的质量和外观效果。
以下是一些常见的木门生产工艺要求:1.刨花板处理:对于使用刨花板的木门,应确保表面平整,无明显的划痕和凹凸。
还需要进行必要的防潮、防虫处理,以延长木门的使用寿命。
2.接缝处理:木门的接缝应平整、牢固,没有明显的缝隙。
接缝处可以使用胶水、螺钉或其它合适的连接方式进行固定。
3.涂装:对于木门的涂装,应使用符合环保要求的涂料,并均匀涂刷,确保涂层光滑牢固。
涂装后应进行必要的干燥和磨光处理。
4.铰链和锁具安装:木门的铰链和锁具安装要求牢固可靠,能够顺畅开启和关闭。
三、木门的安全性要求木门作为室内分隔和安全防护装置,必须具备一定的安全性能。
以下是一些常见的木门安全性要求:1.抗冲击性:木门应具备一定的抗冲击能力,能够承受一定的压力和碰撞,不易破损。
2.防火性能:根据木门的用途和需求,选择符合防火标准的木门。
特别是在商业建筑和公共场所,要选择具备一定防火性能的木门。
3.防盗性能:木门的锁具和闭门器件应具备一定的防盗功能,能够有效防止非法进入。
...附件二精装修木质户门技术标准1、适用围1.1本技术标准适用于大都汇塔楼精装修户门现场施工指导。
2、依据2.1除另有注明外,本工程须符合设计要求、图纸和相关国家、地方及行业标准,主要包括但不限于:《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》(GB50300-2001)《木结构设计规》(GB50005-2003 )《木结构工程施工质量验收规》(GB50201-2001 )《建筑装饰装修工程质量验收规》(GB50210-2001)《住宅装饰装修工程施工规》(GB50327-2001)《木质防火门通用技术条件》(GB 14l0l一93)《民用建筑工程室环境污染控制规》(GB 50325一2001)省安装工程施工技术操作规程结构要求及装饰要求详附件图纸2.2若承包商对以下要求有任何疑义,应立即向甲方提出,由甲方做最终决定,否则视为接受。
3、材料、设备及配件要求3.1木皮饰面使用0.6mm厚木皮AAA等级,无死节,活节不大于5mm,0.2m²不能多于2个,无刀痕,无发黑;饰面成品不能有明显的节眼、象形图案、纹路弯斜等现象,木皮之间缝合自然无明显拼贴痕迹。
3.2木材概述全部木材须是一级进口好材,完全干燥,彻底风干,方楞模锯,无树汁、环裂、缺..边、松节、死节或超过25mm 直径以上木节及其他弊病木材。
木门用木材的质量要求:3.3基材一:多层夹板室使用木门须用耐潮湿耐老化类多层夹板(英国标准BS1203:2001或有关中国标准)。
外表;表面平整;原板弯翘度在2mm以;没有空心和碎板;含水率:12%以下多层夹板含水率指标多层夹板强度指标..多层夹板甲醛释放量3.4基材二:中密度板选用的中密度纤维板应符合GB/T11718-1999中规定的一级品要求,密度不低于0.68g/cm3,分布均匀,质地稳定。
甲醛释放量≤9mg/100g(穿孔法测定游离甲醛释放量),密度至少为720KG/M³。
标准化木质免漆内门1、适用范围本技术标准适用于万达项目木质户内门工程招投标及现场施工指导。
2、依据2.1 除另有注明外,本工程须符合设计要求、图纸和相关国家、地方及行业标准,主要包括但不限于:《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》(GB50300-2001《木结构设计规范》(GB50005-2003)《木结构工程施工质量验收规范》(GB50201-2001)《建筑装饰装修工程质量验收规范》(GB50210-2001《住宅装饰装修工程施工规范》(GB50327-2001《木质防火门通用技术条件》(GB 14101 —93)《民用建筑工程室内环境污染控制规范》(GB 50325一2001)欣琦精装修施工管理质量体系手册结构要求及装饰要求详附件图纸2.2 若承包商对以下要求有任何疑义,应立即向欣琦提出,由欣琦做最终决定,否则视为接受。
3、材料、设备及配件要求3.1 木材概述全部木材须是一级进口好材,完全干燥,彻底风干,方楞模锯,无树汁•环裂.缺边.松节.死节或超过25mm直径以上木节及其他弊病木材。
3.2 含水率- 木工与细木工所用木材,除另行规定者外,一般重量当不少于600千克/立方米, 平均含水率应在10%± 2,- 湿度含量由下列公式表示:潮湿或现重-干燥重量x100=含湿百分比(含水率)干燥重量3.3 PVC皮基材中纤板使用E1 级环保中纤板,密度至少为720KG/M3 。
内板粘着力:最少800Kpa破裂模数:最小36Mpa弹性模数:最小2300Mpa湿度含量:最小6%。
最多11%3.4 门皮基材中纤板MDF使用E1级环保中纤板,密度至少为720KG/M3 。
内板粘着力:最少800Kpa破裂模数:最小36Mpa弹性模数:最小2300Mpa湿度含量:最小6%。
最多11%3.5 PCV皮饰面使用0.6mm厚PVC皮AAA等级。
3.6 粘结剂所有粘结剂必须符合E1 级环保要求。
目录1、………………………………………………………………编制依据2、………………………………………………………………名词解释3、………………………………………………………………设计要求4、………………………………………………材料、设备及配件要求5、…………………………………………………………木门安装要求6、………………………………………………………………竣工验收7、…………………………………………………………成品保护要求8、……………………………………………………………………附件1、依据. 本标准适用于武汉万科户内木门的设计、制作、安装、验收、维护。
. 本标准参照集团采购标准和国家相关标准规范编制,本标准比国家或当地政府规定高时,按照本标准执行,但有比本标准更高的要求时,按照相应国家或当地政府规定执行。
. 如工程招标文件中的技术要求与本标准不一致时,按照招标文件技术要求执行。
. 本标准中引用的国家或行业标准一旦有更新时,户内木门的设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。
. 户内木门除应执行本标准的规定外,尚须符合国家、行业现行有关标准、规范和法规的规定。
主要包括但不限于:《建筑木门、木窗》(JG/T 122-2000)《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》(GB50300-2001)《木结构设计规范》(GB50005-2003 )《木结构工程施工质量验收规范》(GB50201-2001 )《建筑装饰装修工程质量验收规范》(GB50210-2001)《住宅装饰装修工程施工规范》(GB50327-2001)《木质防火门通用技术条件》(GB 14l0l-93)《室内装饰装修材料胶粘剂中有害物质限量》(GB 18583-2008)《民用建筑工程室内环境污染控制规范》(GB 50325-2002)《室内装饰装修材料木家具中有害物质限量》( GB18584-2001)《木质门》(WB/T1024-2006)《建筑内部装修设计防火规范》(GB 50222-95)《建筑内部装修防火施工及验收规范》(GB 50354-2005)结构要求及装饰要求详附件图纸1.1若承包商对以下要求有任何疑义,应立即向万科集团提出,由万科集团做最终决定,否则视为接受。
木门技术要求1.木门:木门加工制作的型号、数量及加工质量必须符合设计要求,有出厂合格证,且应要求木门制作时的含水率不应大于12%。
门扇厚度为40mm,面板厚度最薄不应小于6mm,进场木门所使用门挡必须与门框连接牢固,严禁使用万能胶进行粘接。
木门门扇面板与内部龙骨连接应使用燕尾槽或者梯形槽防止受潮膨胀。
木门应在相应位置设置门吸。
门套与墙体缝隙较大部位应使用玻璃胶进行收口封闭。
每樘门应提供五把钥匙,并应保证完整开启。
本工程室内木门,具体样式及五金件样式见现场实体样板图片,颜色见样板图片。
所有进场木门在进场前需进行测量,并且提供有效的加工单带总包单位复核后方可进行加工。
室内木门所有试验及验收项目均应满足LY/T 1923-2010室内木质门行业标注的有关要求。
公共建筑物的出入口、门厅等玻璃为安全防撞玻璃;防火门窗等处玻璃均为安全防撞玻璃;涉及木门含玻璃均采用安全防撞玻璃。
内门、隔断等木制品正反均做一底二度调和漆(颜色由建设单位与设计单位共同商定后选定);预埋木砖及贴邻墙体的木质面均做防腐处理,露明铁件均做防锈处理;所有门套与结构交接位置全部采用白色耐候胶进行封堵。
2.防腐剂:稀释的冷底子油,涂刷木材面与墙体的接触部位。
3.小五金及其配件的种类、规格、型号必须符合图纸要求,并与门框扇相匹配。
且产品质量必须是合格产品。
五金应包含完成木门安装调试及满足使用需求的必须五金产品。
需提供相应检测报告。
4.木门引用标准《建筑设计防火规范》GB 50016-2006《建筑工程施工质量验收统一标准》GB 50300《建筑装饰装修工程质量验收规范》GB 50210《05系列建筑标准设计图集》DBJT29-18-20055.把手与锁具位置由厂家合理设计,要求方便日常使用。
6.卫生间的门扇、框、套及配件应做好防潮、防蛀、防锈、防霉处理,门扇与地面保持10mm左右的距离,卫生间的门套必须采用高密度板或实木板或者采用防潮木塑材质面板。
xx实木复合门、混油户内门技术标准1、标准依据:1.1材料标准:WB-T 1024-2006《木质门》GB/T29498-202x《木门窗》GB/T15104-2006《装饰单板贴面人造板》GB18583-2008《室内装饰装修材料胶粘剂中有害物质限量》GB/T11718-2009《中密度纤维板》GB/T 17657-20113《人造板及饰面人造板理化性能试验方法》GB18580-2001《室内装饰装修材料人造板及其制品中甲醛释放限量》1.2设计与图纸标准:GB 50222-95建筑内部装修设计防火规范《木结构设计规范》(GB50005-2003 )1.3施工技术标准:工程所在地安装工程施工技术操作规程1.4工程验收标准:《工程建设标准强制性条文》2002年版GB50300-2001《建筑工程施工质量验收统一标准》GB50210-2001《建筑装饰装修工程施工及验收规范》GB50327-2001《住宅装饰装修工程施工规范》GB50325-2010《民用建筑工程室内环境污染控制规范》GB50206-2002《木结构工程施工质量验收规范》GB 50354-2005建筑内部装修防火施工及验收规范GB4893.1-2005《家具表面耐冷液测定法》GB4893.2-2005《家具表面耐湿热测定法》GB4893.3-2005《家具表面耐干热测定法》GB4893.4-4893.9-202x 《家具表面漆膜理化性能试验》2、材料及配件质量要求:2.1主要材料性能表2.3(门及木背景墙)漆饰表面外观质量要求:门的整体性能指标1.木质门平开门抗垂直静载荷应符合GB/T29498-202x中规定的要求,试验后门残余变形量应小于3mm,且启闭正常。
2.木质门平开门抗静扭曲性能应符合GB/T29498-202x中规定的要求,试验后门残余变形量应小于3mm,且启闭正常。
3.木质门平开门抗软重物撞击性能应符合GB/T29498-202x中规定的要求,试验后无明显变形、无损坏及玻璃脱落现象,且启闭无异常。
目录1、………………………………………………………………编制依据2、………………………………………………………………名词解释3、………………………………………………………………设计要求4、………………………………………………材料、设备及配件要求5、…………………………………………………………木门安装要求6、………………………………………………………………竣工验收7、…………………………………………………………成品保护要求8、……………………………………………………………………附件1、依据1.1. 本标准适用于武汉万科户内木门的设计、制作、安装、验收、维护。
1.2. 本标准参照集团采购标准和国家相关标准规范编制,本标准比国家或当地政府规定高时,按照本标准执行,但有比本标准更高的要求时,按照相应国家或当地政府规定执行。
1.3. 如工程招标文件中的技术要求与本标准不一致时,按照招标文件技术要求执行。
1.4. 本标准中引用的国家或行业标准一旦有更新时,户内木门的设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。
1.6. 户内木门除应执行本标准的规定外,尚须符合国家、行业现行有关标准、规范和法规的规定。
主要包括但不限于:《建筑木门、木窗》(JG/T 122-2000)《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》(GB50300-2001)《木结构设计规范》(GB50005-2003 )《木结构工程施工质量验收规范》(GB50201-2001 )《建筑装饰装修工程质量验收规范》(GB50210-2001)《住宅装饰装修工程施工规范》(GB50327-2001)《木质防火门通用技术条件》(GB 14l0l-93)《室内装饰装修材料胶粘剂中有害物质限量》(GB 18583-2008)《民用建筑工程室内环境污染控制规范》(GB 50325-2002)《室内装饰装修材料木家具中有害物质限量》( GB18584-2001)《木质门》(WB/T1024-2006)《建筑内部装修设计防火规范》(GB 50222-95)《建筑内部装修防火施工及验收规范》(GB 50354-2005)结构要求及装饰要求详附件图纸1.1若承包商对以下要求有任何疑义,应立即向万科集团提出,由万科集团做最终决定,否则视为接受。
2、名词解释2.1PVC:PVC主要成分为聚氯乙烯,为微黄色半透明状,有光泽。
是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料,根据实际需要表面可以做成多种颜色、图案。
2.2中密度板(MDF):以木质纤维或其他植物纤维为原料,施加合成树脂在加热加压条件下压制成厚度不小于1.5mm、密度范围在(0.65~0.80)g/cm3的板材。
2.3胶合板:胶合板是由木段旋切成单板或由木方刨切成薄木,再用胶粘剂胶合而成的三层或多层的板状材料,通常用奇数层单板,并使相邻层单板的纤维方向互相垂直胶合而成。
2.4木芯板:也称为细木工板,内芯用实木条拼接,两面粘上木皮。
厚度:3、5、9、12、15、18(单位毫米)长宽:1220*2440(单位毫米),本技术标准仅采用18mm厚木芯板,木芯板实木条的质量以及拼接的质量直接决定着木芯板的质量好坏,使用胶水的质量影响甲醛的含量。
用做基层板即用钢钉固定满铺在门洞口侧面,门框用纹钉固定在基层板上,基层板应六面进行防腐处理。
3、设计要求3.1木质门含水率应不小于6%,且不大于当地平衡含水率(用木材含水率测量器测量成品任意三点的算术平均值)。
3.2木质门甲醛释放量应符合国家强制性标准GB18580-2001《室内装饰装修材料及其制品中甲醛释放量》中规定的E1级要求,且E1≤1.2。
3.3木质门中有害物质限量应符合国家标准《室内装饰装修材料木家具中有害物质限量》(GB18584-2001)中的规定。
3.4木质门应有足够的整体强度,按规定进行沙袋撞击试验后,仍保持良好的完整性(按GB/T14154-1993和GB/T14155-1993规定的试验方法测定)。
3.5门扇厚度为40mm。
3.6 所有门扇不得粘贴厂家品牌标记。
3.7PVC 饰面外观要求3.8.1洞口高度施工完成面按照建筑标高预留,洞口高度2100,即建筑标高+2.100m 3.8.2洞口宽度(附图1)设计洞口宽度即为抹灰成形洞口净宽度,结构洞口宽度仅供参考。
有门槛石的门,门槛石面标高为±0.000,门扇底端距门槛石距离6~8mm ;卫生间为8~10mm无门槛石地板压条处理的门,砂浆地面标高为-0.020m ,防潮垫2mm 厚3.9门套与基层板间距不得大于10mm,并且用发泡剂填充密实。
3.10等级:合格品,门扇规格尺寸按合同约定。
3.11成品门允许偏差门扇与门框接缝宽度为1~2.5 mm,高低差≤2 mm;门扇与地面的留缝宽度(内房门)为6~8mm;卫生间、厨房门扇与地面的留缝宽度为8~10mm;贴脸竖向与水平向间的缝隙≤0.5 mm门挡条竖向与水平向间的缝隙≤0.5 mm防碰橡皮竖向与水平向间的缝隙≤1mm3.16、锁的定位锁把手转轴中心距门的底端950mm,距框边距离依锁芯尺寸定。
4、材料、设备及配件要求4.1基材4.1.1木门制造选用的中密度板、胶合板、木芯板均应符合国家标准《室内装饰装修材料人造板及其制品中甲醛释放量》(GB18580-2001)中的规定,并且选用可直接用于室内,限量标志符合E1要求,应要求所有原材料上应有厂家标识、限量标志。
4.1.2选用的中密度纤维板应符合《中密度纤维板》(GB/T11718-2009)中的规定,密度不低于0.68g/cm3,分布均匀,质地稳定。
甲醛释放量≤9mg/100g (穿孔法测定游离甲醛释放量)。
静曲强度、弹性模量、内结合强度、吸水厚度膨胀率、表面结合强度应满足家居型中密度板性能要求。
砂光板厚度允许偏差:公称厚度≤12mm 厚度允许偏差±0.20mm;公称厚度>12mm 厚度允许偏差±0.30mm;4.1.3选用的胶合板应符合国标《胶合板》(GB/T9846-2004)中的规定,选用在干燥环境条件下的复合胶合板,即Ⅲ类胶合板,胶合强度应≥0.70Mpa,材料为杨木,每层单板的厚度为1mm~1.5mm,不低于11层,甲醛释放量符合E1级标准(≤9mg/100g),测定方法按干燥器法或GB11718-1999规定进行。
4.1.4生产木门所用的各种类型的胶水应符合国家标准《室内装饰装修材料胶粘剂中有害物质限量》(GB 18583-2008)中的规定。
4.1.5门套基层板可以选用九厘板,基层板应满铺洞口,门合页处应加厚基层板,采用不小于300mm长同墙体厚度进行点式增强,基层板必须进行六面防腐处理,包括点式增强板。
安装时用钢排钉直接把木芯板(用38钢排钉)直接固定在洞口上,竖框每块均匀打9---10双排钉,横板均匀打3双排钉(双扇移门顶部横板固定8双排)。
4.1.6厨房为推拉门时,洞口上部基层板采用的木芯板,应可靠固定。
4.1.7基层板应采用浸泡防腐处理方法进行防腐处理。
4.2PVC饰面及三聚氢胺饰面4.2.1真空吸塑PVC覆膜饰面,0.16mm≤膜厚≤0.18mm。
4.2.2其表面胶合强度均不能低于1.5KG/25mm;浸渍剥离试验:试件每一边剥离长度不得超过20mm(按GB/T15104-2006规定的试验方法测定)。
4.2.3PVC膜品牌指定为南亚共和,编号为:1830-21、1846-36、1846-37。
4.2.4三聚氰胺饰面板厚度大于0.8mm,颜色及外观要求同PVC覆膜。
4.3防腐防潮处理4.3.1用于门上的所有基层板必须六面防腐处理;4.3.2门套底端有切口的位置应进行防水防潮处理,或改进工艺进行覆膜处理;门套背面应进行防潮防腐处理,对于卫生间门套合页开槽处、贴脸处凹槽、挡条处凹槽1.2m高度范围内应全部做防水防潮处理。
4.3.3门扇上下端均需PVC包覆处理,若无法做到需打磨抛光进行防水防潮处理并得到项目部、工程部的书面认可。
4.3.4带玻璃的卫生间门扇上,玻璃与木质材料接口应进行防水防潮防腐处理,避免水溅入、避免水蒸汽气渗入造成木质材料霉变、腐烂。
4.3.5卫生间门扇合页处、锁孔处均应进行防腐防水处理。
4.3.6所有防腐、防水、防潮或密封材料质量应符合相关品种密封材料的国家标准及行业标准的规定。
4.4五金件、附件、紧固件4.4.1五金件、附件、紧固件应满足功能要求,符合相关品种的国家标准及行业标准的规定。
4.4.2合页应同时符合JG/T125-2007《建筑门窗五金件合页(铰链)》QB/T3874-1999《普通型合页》两项标准, C级为三维可调合页、D级为普通子母合页。
4.4.3全部玻璃均需钢化处理,厚度5mm。
4.4.4门框除底边外三边设置防撞条,咖啡色或白色,颜色与门框饰面一致。
4.4.5踢脚线下边安装密封胶条;踢脚线基材为中密度纤维板(MDF),外侧包覆与门套相同颜色和材质的PVC饰面膜、背贴PVC饰面膜;踢角线可以拆卸。
4.4.6切割后的门框、踢脚线等必须及时进行防腐、防潮处理后再进行安装。
4.4.7辅材要求如下:4.5.1应同时符合以下标准:QB/T2474-2000 弹子插芯门锁QB/T3836-1999 锁具测试方法GB21556-2008 锁具安全通用技术条件QB/T3826 轻工产品金属镀层和化学处理层的耐腐蚀实验方法中性盐雾试验(NSS)法QB/T3832 轻工产品金属镀层腐蚀试验结果的评定DIN18251-1 插芯锁体(注:DIN为德国标准,简称德标)4.5.2保密度a)钥匙不同的牙花数应符合表1的规定。
b)互开率应符合表1的规定。
表1钥匙不同牙花数与互开率表2:锁舌伸出长度4.5.3牢固度牢固度检查要求进行不低于1/500的抽检。
a)方舌在其端面承受1000N静载荷后,仍然正常使用。
b)方舌在承受1500N侧向静载荷后,仍能正常使用。
c)斜舌在承受1000N侧向静载荷后,仍能正常使用。
d)钩舌在承受800N静拉力后,仍能正常使用。
e)锁头和锁体的螺纹连接顺利可靠,当锁头和锁体连接紧固后,在承受500N静拉力时螺纹不滑牙失效,螺钉不拉断。
4.5.4锁头与锁体的连接为以下基本方式:a)德式锁体:通过锁体面板上的安装孔,使用M5十字槽沉头螺钉和锁头连接,要求螺钉旋入顺利,连接牢固。
b)美式锁体:通过锁头和锁体螺纹配合相互连接,要求螺纹配合旋入顺利,连接牢固。
4.5.5执手执手在承受5N•M的扭矩后,仍能正常使用。
门执手在承受1000N径向静载荷后,仍能正常使用。
门执手在承受1000N轴向静拉力后,仍能正常使用。
4.5.6锁的各种铆接零件无松动,锁体面板上有2个安装孔,必须要安装2条螺钉用来固定锁体。
