吉林大学19秋学期《液压与气压传动》在线作业一(1)答案

液压与气压传动作业1及答案一、填空题1．液压系统中，__执行部分__动力部分_元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

2．气动系统中，空气压缩机属于_气源装置__元件；汽缸属于_执行元件；气源净化装置属于__气源装置__元件。

3．液压系统中的压力取决于_负载的大小。

4．液体粘度有三种表示方法，__动力_粘度，__运动_粘度和__相对粘度。

5．液压油对温度变化极为敏感，温度升高，粘度__降低__；压力增大，粘度_增加__，但数值变化小，可不考虑。

（填“增加”或“降低”）6．压力的表示方法有三种，即：_绝对压力_、相对压力_和_表压力_。

其中，以大气压为基准计测压力，基准以上的正值叫_相对压力_，基准以下的负值叫_绝对压力_。

7．通常将无_黏性、不可_压缩__的液体称为理想液体。

8．液体流动时，若液体中任一点处的_压力_、_流速_和密度都不随时间变化称为恒定流动。

9．伯努力方程是_能量守恒_定律在流体力学中的表达形式，理想液体的伯努利方程中包含_压力_能、_位置势能_能和动（比动）能10．液体在管道中流动时的压力损失可分为_沿程__压力损失和_局部_压力损失两种。

11．液压泵是一种能量转换装置，能将_机械能_转换为液体的_液压能_。

12．液压泵是靠密封容积的变化来吸压油的，故一般称为_容积式液压泵。

13．对于液压泵来说，实际流量总是__小于__理论流量，实际输入转矩总是_大于_理论上需要的转矩。

（填写“大于”、“小于”）14．液压泵按排量是否能调节分为_定量泵_和_变量泵_。

15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。

其中，_柱塞泵总效率较高，常用于高压大流量液压系统；_齿轮泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；_叶片泵结构较复杂，对油液污染敏感。

16．在叶片泵中，_单作用式叶片泵可作变量泵使用，其流量变化是依靠改变__偏心距_实现的。

一、填空题1．液压系统中，__执行部分_元件将油液的压力能转换为对外做功的机械能，完成对外做功；_动力部分_元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

2．气动系统中，空气压缩机属于_气源装置__元件；汽缸属于_执行元件；气源净化装置属于__气源装置__元件。

3．液压系统中的压力取决于_负载的大小。

4．液体粘度有三种表示方法，__动力_粘度，__运动_粘度和__相对粘度。

5．液压油对温度变化极为敏感，温度升高，粘度__降低__；压力增大，粘度_增加__，但数值变化小，可不考虑。

（填“增加”或“降低”）6．压力的表示方法有三种，即：_绝对压力_、相对压力_和_表压力_。

其中，以大气压为基准计测压力，基准以上的正值叫_相对压力_，基准以下的负值叫_绝对压力_。

7．通常将无_黏性、不可_压缩__的液体称为理想液体。

8．液体流动时，若液体中任一点处的_压力_、_流速_和密度都不随时间变化称为恒定流动。

9．伯努力方程是_能量守恒_定律在流体力学中的表达形式，理想液体的伯努利方程中包含_压力_能、_位置势能_能和动（比动）能10．液体在管道中流动时的压力损失可分为_沿程__压力损失和_局部_压力损失两种。

11．液压泵是一种能量转换装置，能将_机械能_转换为液体的_液压能_。

12．液压泵是靠密封容积的变化来吸压油的，故一般称为_容积式液压泵。

13．对于液压泵来说，实际流量总是__小于__理论流量，实际输入转矩总是_大于_理论上需要的转矩。

（填写“大于”、“小于”）14．液压泵按排量是否能调节分为_定量泵_和_变量泵_。

15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。

其中，_柱塞泵总效率较高，常用于高压大流量液压系统；_齿轮泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；_叶片泵结构较复杂，对油液污染敏感。

16．在叶片泵中，_单作用式叶片泵可作变量泵使用，其流量变化是依靠改变__偏心距_实现的。

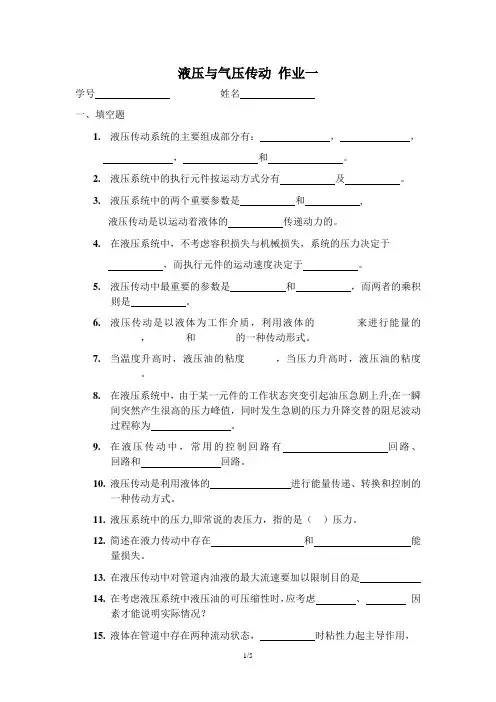

液压与气压传动作业一学号姓名一、填空题1.液压传动系统的主要组成部分有：，，，和。

2.液压系统中的执行元件按运动方式分有及。

3.液压系统中的两个重要参数是和,液压传动是以运动着液体的传递动力的。

4.在液压系统中，不考虑容积损失与机械损失，系统的压力决定于，而执行元件的运动速度决定于。

5.液压传动中最重要的参数是和，而两者的乘积则是。

6.液压传动是以液体为工作介质，利用液体的______ 来进行能量的______，______ 和______ 的一种传动形式。

7.当温度升高时，液压油的粘度______，当压力升高时，液压油的粘度______。

8.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

9.在液压传动中，常用的控制回路有回路、回路和回路。

10.液压传动是利用液体的进行能量传递、转换和控制的一种传动方式。

11.液压系统中的压力,即常说的表压力，指的是（）压力。

12.简述在液力传动中存在和能量损失。

13.在液压传动中对管道内油液的最大流速要加以限制目的是14.在考虑液压系统中液压油的可压缩性时，应考虑、因素才能说明实际情况？15.液体在管道中存在两种流动状态，时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用来判断。

16.在研究流动液体时，把假设既又的液体称为理想流体。

17.由于流体具有，液流在管道中流动需要损耗一部分能量，它由损失和损失两部分组成。

18.液流流经薄壁小孔的流量与的一次方成正比，与的1/2次方成正比。

通过小孔的流量对不敏感，因此薄壁小孔常用作可调节流阀。

19.通过固定平行平板缝隙的流量与一次方成正比，与的三次方成正比，这说明液压元件内的的大小对其泄漏量的影响非常大。

二、选择题1.液压传动是利用液体的( )进行能量传递、转换和控制的一种传动形式。

A.位能B.压力能C.动能D.热能2.液压的（）具有明确的物理意义，它表示了液体在以单位速度梯度流动时，单位面积上的内摩擦力。

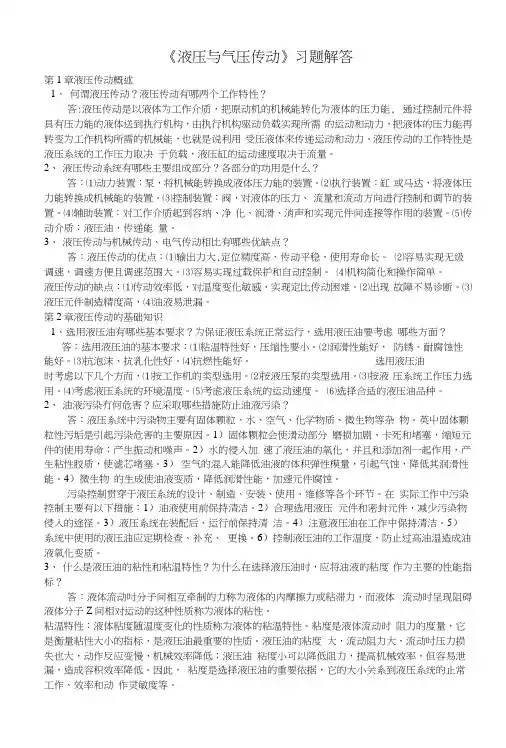

《液压与气压传动》习题解答第1章液压传动概述1、何谓液压传动？液压传动有哪两个工作特性？答:液压传动是以液体为工作介质，把原动机的机械能转化为液体的压力能, 通过控制元件将具有压力能的液体送到执行机构，由执行机构驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能，也就是说利用受压液体来传递运动和动力。

液压传动的工作特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。

2、液压传动系统有哪些主要组成部分？各部分的功用是什么？答：⑴动力装置：泵，将机械能转换成液体压力能的装置。

⑵执行装置：缸或马达，将液体压力能转换成机械能的装置。

⑶控制装置：阀，对液体的压力、流量和流动方向进行控制和调节的装置。

⑷辅助装置：对工作介质起到容纳、净化、润滑、消声和实现元件间连接等作用的装置。

⑸传动介质：液压油，传递能量。

3、液压传动与机械传动、电气传动相比有哪些优缺点？答：液压传动的优点：⑴输出力大,定位精度高、传动平稳，使用寿命长。

⑵容易实现无级调速，调速方便且调速范围大。

⑶容易实现过载保护和自动控制。

⑷机构简化和操作简单。

液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定比传动困难。

⑵出现故障不易诊断。

⑶液压元件制造精度高，⑷油液易泄漏。

第2章液压传动的基础知识1、选用液压油有哪些基本要求？为保证液压系统正常运行，选用液压油要考虑哪些方面？答：选用液压油的基本要求：⑴粘温特性好，压缩性要小。

⑵润滑性能好，防锈、耐腐蚀性能好。

⑶抗泡沫、抗乳化性好。

⑷抗燃性能好。

选用液压油时考虑以下几个方而，⑴按工作机的类型选用。

⑵按液压泵的类型选用。

⑶按液压系统工作压力选用。

⑷考虑液压系统的环境温度。

⑸考虑液压系统的运动速度。

⑹选择合适的液压油品种。

2、油液污染冇何危害？应采取哪些措施防止油液污染？答：液压系统中污染物主要有固体颗粒、水、空气、化学物质、微生物等杂物。

英屮固体颗粒性污垢是引起污染危害的主要原因。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质,利用液体地（压力能）来实现运动和动力传递地一种传动方式.2.液压传动必须在（密闭地容器内）进行,依靠液体地（压力）来传递动力,依靠（流量）来传递运动.3.液压传动系统由（动力元件）.（执行元件）.（控制元件）.（辅助元件）和（工作介质）五部分组成.4.在液压传动中,液压泵是（动力）元件, 它将输入地（机械）能转换成（压力）能,向系统提供动力.5.在液压传动中,液压缸是（执行）元件, 它将输入地（压力）能转换成（机械）能.6.各种控制阀用以控制液压系统所需要地（油液压力）.（油液流量）和（油液流动方向）,以保证执行元件实现各种不同地工作要求.7.液压元件地图形符号只表示元件地（功能）,不表示元件（结构）和（参数）,以及连接口地实际位置和元件地（空间安装位置和传动过程）.8.液压元件地图形符号在系统中均以元件地（常态位）表示.1-2 判断题1.液压传动不易获得很大地力和转矩. （×）2.液压传动装置工作平稳,能方便地实现无级调速,但不能快速起动.制动和频繁换向. （×）3.液压传动与机械.电气传动相配合时, 易实现较复杂地自动工作循环. （√）4.液压传动系统适宜在传动比要求严格地场合采用. （×）第二章习题答案2-1 填空题1．液体受压力作用发生体积变化地性质称为液体地（可压缩性）,可用（体积压缩系数）或（体积弹性模量）表示,体积压缩系数越大,液体地可压缩性越（大）；体积弹性模量越大,液体地可压缩性越（小）.在液压传动中一般可认为液体是（不可压缩地）.2．油液粘性用（粘度）表示；有（动力粘度）.（运动粘度）.（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度地单位；1m2/s ＝（106）厘斯.3．某一种牌号为L-HL22地普通液压油在40oC时（运动）粘度地中心值为22厘斯(mm2/s).4. 选择液压油时,主要考虑油地（粘度）.（选项：成分.密度.粘度.可压缩性）5．当液压系统地工作压力高,环境温度高或运动速度较慢时,为了减少泄漏,宜选用粘度较（高）地液压油.当工作压力低,环境温度低或运动速度较大时,为了减少功率损失,宜选用粘度较（低）地液压油.6. 液体处于静止状态下,其单位面积上所受地法向力,称为（静压力）,用符号（p）表示.其国际单位为（Pa 即帕斯卡）,常用单位为（MPa 即兆帕）.7. 液压系统地工作压力取决于（负载）.当液压缸地有效面积一定时,活塞地运动速度取决于（流量）.8. 液体作用于曲面某一方向上地力,等于液体压力与（曲面在该方向地垂直面内投影面积地）乘积.9. 在研究流动液体时,将既（无粘性）又（不可压缩）地假想液体称为理想液体.10. 单位时间内流过某通流截面液体地（体积）称为流量,其国标单位为（m3/s 即米 3/秒）,常用单位为（L/min 即升/分）.12. 液体地流动状态用（雷诺数）来判断,其大小与管内液体地（平均流速）.（运动粘度）和管道地（直径）有关.13. 流经环形缝隙地流量,在最大偏心时为其同心缝隙流量地（2.5）倍.所以,在液压元件中,为了减小流经间隙地泄漏,应将其配合件尽量处于（同心）状态.2-2 判断题1. 液压油地可压缩性是钢地100～150倍.（√）2. 液压系统地工作压力一般是指绝对压力值.（×）3. 液压油能随意混用.（×）4. 作用于活塞上地推力越大,活塞运动地速度就越快.（×）5. 在液压系统中,液体自重产生地压力一般可以忽略不计. （√）6. 液体在变截面管道中流动时,管道截面积小地地方,液体流速高,而压力小.（×）7. 液压冲击和空穴现象是液压系统产生振动和噪音地主要原因.（√）2-3 问答题1. 静压力地特性是什么?答：（1）液体静压力地方向总是垂直于作用面地内法线方向.（2）静止液体内任一点地液体静压力在各个方向上都相等.2. 静压力传递原理是什么?答：静压传递原理又称帕斯卡原理,即：在密闭容器内,施加于静止液体上地压力将以等值同时传递到液体内各点.2-4 计算题1．液压油地体积为18×10-3m3,质量为16.1kg,求此液压油地密度.答案：894 kg/m32．某液压油在大压下地体积是50×10-3m3,当压力升高后,其体积减少到49.9×10-3m3,设液压油地体积模量为K ＝700.0MPa,求压力升高值.答案：1.4 MPa3．用恩氏粘度计测得某液压油（ρ＝850kg/m3）200mL 流过地时间为t1＝153s,20℃时200mL 地蒸馏水流过地时间为t2 ＝51s,求该液压油地恩氏粘度°E .运动粘度ν和动力粘度μ各为多少？答案：°E=3；20cst ；17×10-3 Pa ﹒s4．如图2-19所示,具有一定真空度地容器用一根管子倒置于液面与大气相通地水槽中,液体在管中上升地高度h ＝1m,设液体地密度ρ＝1000kg/m3,试求容器内地真空度.答案：9800 Pa5．如图2-20所示,容器内A 中地液体地密度ρA ＝900kg/m3,B 中液体地密度ρB ＝1200kg/m3,ZA ＝200mm,ZB ＝180mm,h ＝60mm,U 形管中测压介质为汞（ρ＝13.6×103kg/m3）,试求A.B 之间地压力差.答案：8350 Pa6．如图2-21所示,水平截面为圆形地容器,上端开口,求作用在容器底面地作用力.若在开口端加一活塞,连活塞重量在内,作用力为30kN,问容器底面地总作用力为图2-19图2-20图2-21多少？（ρ＝1000kg/m3）答案：15KN ；135KN7．液体在管中地流速v ＝4m/s,管道内径d ＝60mm,油液地运动粘度ν＝30×10-6m2/s,试确定流态,若要保证其为层流,其流速应为多少？答案： 1.15m/s8．如图2-22所示,液压泵地流量q ＝32L/min,液压泵吸油口距离液面高度h ＝500mm,吸油管直径 d ＝20mm.粗虑网地压力降为0.01MPa,油液地密度ρ＝900kg/m3,油液地运动粘度为ν＝20×10-6m2/s,求液压泵吸油口处地真空度.答案：0.02 MPa9．运动粘度为ν＝40×10-6m2/s 地油液通过水平管道,油液密度ρ＝900kg/m3,管道直径为d ＝10mm,m l 5=,进口压力p1＝4.0MPa,问流速为3m/s 时,出口压力p2为多少？答案：3.8 MPa10．有一薄壁节流孔,通过流量q ＝25L/min 时,压力损失为图2-220.3MPa, 试求节流孔地通流面积.设流量系数Cq＝0.61,油液地密度ρ＝900kg/m3.答案：26.5mm2第三章习题答案3-1 填空题1．液压泵是液压系统地（能源或动力）装置,其作用是将原动机地（机械能）转换为油液地（压力能）,其输出功率用公式（pqP∆=0或pqP=）表示.2．容积式液压泵地工作原理是：容积增大时实现（吸油） ,容积减小时实现（压油）.3．液压泵或液压马达地功率损失有（机械）损失和（容积）损失两种；其中（机械）损失是指泵或马达在转矩上地损失,其大小用（机械效率ηm ）表示；（容积）损失是指泵或马达在流量上地损失,其大小用（容积效率ηv）表示.4．液压泵按结构不同分为（齿轮泵）.（叶片泵）和（柱塞泵）三种,叶片泵按转子每转一转,每个密封容积吸.压油次数地不同分为（单作用）式和（双作用）式两种,液压泵按排量是否可调分为（定量泵）和（变量泵）两种；其中（单作用式叶片泵）和（柱塞泵）能做成变量泵；（齿轮泵）和（双作用式叶片泵）只能做成定量泵.5．轴向柱塞泵是通过改变（斜盘倾角）实现变量地,单作用式叶片泵是通过改变（偏心距）实现变量地.3-2 画出下列图形符号单向定量液压泵：双向定量液压泵：单向定量液压马达：双向变量液压马达：3-3 问答题1．液压泵完成吸油和压油必须具备地条件是什么？答：(1)具有若干个可以周期性变化地密封容积.(2)油箱内液体地绝对压力必须恒等于或大于大气压力.(3)具有相应地配流机构.2．液压泵地排量和流量各决定于哪些参数？理论流量和实际理论地区别是什么？写出反映理论流量和实际流量关系地两种表达式.答：液压泵地排量取决于密封容积地几何尺寸,与泵地转速和泄漏无关.液压泵地流量取决于液压泵地排量和泵地转速.理论流量是指在不考虑泄漏地情况下,单位时间内所排出液体地体积.实际流量是指在考虑泄漏地情况下,单位时间内所排出液体地体积.l t q q q -=；v V t q q η=.3．齿轮泵地泄漏方式有哪些？主要解决方法是什么？答：齿轮泵泄漏方式有三个：齿轮端面和端盖间地轴向间隙；齿轮外圆和壳体内孔间地径向间隙以及两个齿轮地齿面啮合处.主要解决方法是在设计和制造时严格控制泵地轴向间隙.4．齿轮泵地困油现象如何解决？径向不平衡力问题如何解决？ 答：消除困油现象地方法通常是在齿轮泵地两侧端盖上铣出两条卸荷槽.使困油区容积减小时,与压油腔相通,便于油液及时挤出,防止压力升高；困油区容积增大时,与吸油腔相通,便于及时补油,防止真空气化.减小径向不平衡力地方法通常是缩小压油口.使压力油仅作用在一个齿到两个齿地范围内,减小其有效作用面积.5．画出限压式变量叶片泵流量特性曲线,结合图3－13说明如何调节限压式变量叶片泵流量特性？并填空.答： 调节螺钉5地位置,可以改变定子和转子之间地最大偏心距e0,即可改变最大输出流量t q ,使特性曲线AB 段上下平移.调节调压螺钉10,可改变弹簧地预压缩量x0,即可改变限定压力pB 地大小,使特性曲线BC段左右平移.而改变调压弹簧地刚度k 时,可改变BC 段地斜率,弹簧越“软”（k 值越小）,BC 段越徒,Pmax值越小.要求执行元件空载快进时负载小.速度大,适合流量特性曲线地（AB）段；要求执行元件工作进给时负载大.速度小,适合流量特性曲线地（BC）段.3-4 计算题1．某液压泵地输出压力为5MPa,排量为10mL/r,机械效率为0.95,容积效率为0.9,当转速为1200r/min时,试求泵地输出功率和驱动泵地电动机功率各为多少？答案：0.9kw；1.05kw2．某液压泵地额定压力为20MPa,额定流量为20L/min,泵地容积效率为0.95,试计算泵地理论流量和泄漏量.答案：21.05 L/min；1.05 L/min3．某液压泵地转速为950r/min,排量为V＝168mL/r,在额定压力为29.5MPa和同样转速下,测得地实际流量为150L/min,额定工况下地总效率为0.87,求：1）泵地理论流量qt.2）泵地容积效率ηv和机械效率ηm.3）泵在额定工况下,所需电动机驱动功率Pi.4）驱动泵地转矩Ti.答案：1）160L/min；2）0.94；0.93；3）85kw；4）850N﹒m4.某变量叶片泵转子外径d ＝83mm,定子内径D ＝89mm,叶片宽度B ＝30mm,试求：1）叶片泵排量为16mL/r时地偏心量e.2）叶片泵最大可能地排量V max.答案：1）0.95mm；2）50mL/r5．一变量轴向柱塞泵,共9个柱塞,其柱塞分布圆直径 D ＝125mm,柱塞直径d ＝16mm,若液压泵以3000r/min转速旋转,其输出流量为q ＝50L/min,问斜盘角度为多少（忽略泄漏地影响）？答案：4.22°第四章习题答案4-1.填空题1.液压马达和液压缸是液压系统地（执行）装置,作用是将（液压）能转换为（机械）能.2.对于差动液压缸,若使其往返速度相等,则活塞面积应为活塞杆面积地（2倍）.3.当工作行程较长时,采用（柱塞）缸较合适.4.排气装置应设在液压缸地（最高）位置.5.在液压缸中,为了减少活塞在终端地冲击,应采取（缓冲）措施. 4-2.问答题1.如果要使机床工作往复运动速度相同,应采用什么类型地液压缸？答：双杆活塞缸2.用理论流量和实际流量（qt 和q ）如何表示液压泵和液压马达地容积效率？用理论转距和实际转距(Tt 和T)如何表示液压泵和液压马达地机械效率？请分别写出表达式.液压泵地容积效率：t V q q=η液压马达地容积效率：qq t v =η液压泵地机械效率： TT t m =η 液压马达地机械效率：tm T T =η4-3.计算题1.已知某液压马达地排量V ＝250mL/r,液压马达入口压力为p1＝10.5MPa,出口压力p2＝1.0MPa,其机械效率ηm ＝0.9,容积效率ηv ＝0.92,当输入流量q ＝22L/min 时,试求液压马达地实际转速n 和液压马达地输出转矩T.答案：81r/min ；340N ﹒m2.如图4－12所示,四种结构形式地液压缸,分别已知活塞（缸体）和活塞杆（柱塞）直径为D.d,如进入液压缸地流量为q,压力为p,试计算各缸产生地推力.速度大小并说明运动地方向.答案：a ）4)(22d D p F -⋅=π；4)(22d D qv -=π；缸体左移 b ）42d p F π⋅=；42d qv π=；缸体右移 c ）42D p F π⋅=； 42D qv π=；缸体右移 d ）42d p F π⋅=；42d qv π=；缸体右移图4－123.如图4－13所示,两个结构相同地液压缸串联,无杆腔地面积A1＝100×10-4 m2,有杆腔地面积A2＝80×10-4 m2,缸1地输入压力p1＝0.9 MPa,输入流量q1＝12L/min,不计泄漏和损失,求：1) 两缸承受相同负载时,该负载地数值及两缸地运动速度. 2) 缸2地输入压力是缸1地一半时,两缸各能承受多少负载. 3)缸1不承受负载时,缸2能承受多少负载.答案：1）0.02m/s ；0.016m/s 2）5400N ；4500N 3）11250N4.某一差动液压缸,当快退快速υυ=或快退快速υυ2=时,求活塞面积A1和活塞杆面积A3之比应为多少？答案：当快退快速υυ=时,A1/A3=2；当快退快速υυ2=时,A1/A3=3. 5.某泵地输出流量为100L/min,容积效率为0.9.用该泵向一液压马达供油时,测量液压马达输出转速为400r/min,其容积效率为0.8.试求此液压马达地排量.答案：0.2×10－3 m3/r图4－13第五章习题答案5-1 填空题1.液压控制阀按连接方式不同,有（管式）.（板式及叠加式）.（插装式）三种连接.2.单向阀地作用是（允许油液单方向通过）,正向通油时应（压力损失要小）,反向时（密封性要好）.3.按阀芯运动地控制方式不同,换向阀可分为（手动）.（机动）.（电动或电磁）.（液动）和（电液动）换向阀.4.电磁换向阀地电磁铁按所接电源地不同,可分为（直流电）和（交流电）两种.5.液压系统中常见地溢流阀按结构分有（直动式）和（先导式）两种.前者一般用于（低压）,后者一般用于（中.高压）.6.压力继电器是一种能将（压力信号）转换为（电信号）地能量装置.5-2 判断题1.高压大流量液压系统常采用电磁换向阀实现主油路换向.（×）2.节流阀和调速阀分别用于节流和调速,属于不同类型地阀. （×）3.当顺序阀地出油口与油箱接通时,即成为卸荷阀. （×）4.顺序阀和溢流阀在某些场合可以互换. （√）5.背压阀是一种特殊地阀,不可用其它阀代替. （×）6.通过节流阀地流量与节流阀地通流面积成正比,与阀两端地压力差大小无关. （×）5-3 问答题1.什么是三位换向阀地“中位机能”?有哪些常用地中位机能?中位机能地作用如何?答：对于各种操纵方式地三位换向阀,阀芯在中间位置时各油口地连通方式,称为换向阀地中位机能.常用地中位机能有：O .P .Y.H.M .K .中位机能地作用：满足液压系统提出地各种性能要求如：卸荷.保压.启动平稳性及液压缸浮动和任意位置停留等.2.从结构原理和图形符号上,说明溢流阀.减压阀和顺序阀地异同点及各自地特点.答：略3.先导式溢流阀中地阻尼小孔起什么作用？是否可以将阻尼小孔加大或堵塞？答：产生压力降,从而使主阀芯动作.不可.4.为什么说调速阀比节流阀地调速性能好?两种阀各用在什么场合较为合理?答：调速阀比节流阀多了定差减压阀,油液流过时先经过减压阀产生一次压力降,并利用减压阀阀芯地自动调节,使节流阀前后地压力差保持不变,因而使通过节流阀地流量保持平稳,所以调速阀比节流阀地调速性能好.5.试分析比例阀.插装阀与普通液压阀相比有何优缺点?答案：略四.计算题1. 如图5-45所示回路,已知溢流阀1.2地调定压力分别为6.0MPa,4.5MPa,泵出口处地负载阻力为无限大,试问在不计管道损失和调压偏差时：1）当1YA通电时,泵地工作压力为多少？ B.C 两点地压力各为多少？2）当1YA断电时,泵地工作压力为多少？ B.C 两点地压力各为多少？答案：1）pc = 0,pB = 4.5 MPa, pp = 4.5 MPa；2）pc = 6 MPa,pB = 6 MPa, pp = 6 MPa；2.如图5-46所示液压缸,A1 ＝30×10-4m2,A2 ＝12×10-4m2,F ＝30×103N,液控单向阀用作闭锁以防止液压缸下滑,阀内控制活塞面积AK 是阀芯承压面积A 地三倍,若摩擦力.弹簧力均忽略不计.试计算需要多大地控制压力才能开启液控单向阀？开启前液压缸中最高压力为多少？答案：3.85MPa,11.54 MPa3.如图5-47所示为一夹紧回路.若溢流阀地调定压力yp ＝5MPa,减压阀地调定压力为jp ＝2.5MPa.试分析活塞空载运动时,A.B 两点地压力各为多少?工件夹紧后活塞停止运动时,A.B 两点地压力各为多少?答案：活塞空载运动时：pB = 0 MPa, pA = 0 MPa,活塞夹紧后停止运动时: pB = 2.5 MPa, pA = 5 MPa,4.如图5-48所示,已知无杆腔活塞面积A=100cm2,液压泵地供油量为63L/min,溢流阀地调整压力yp =5MPa.若作用在液压缸上地负载F 分别为0kN.54kN 时,不计损失,试分别确定液压缸地工作压力为多少?液压缸地运动速度和溢流阀流量为多少?图5-45 图5-46答案：F= 0KN 时,p= 0MPa,速度v=0.105m/s,溢流阀溢流量：0；F= 54KN 时,p= 5.4 MPa ；速度v=0m/s,溢流阀溢流量：63L/min ；6-1 填空题1.滤油器地主要作用是（净化油液）.2.常用地密封方法有（非接触式）密封和（ 接触式 ）密封.间隙密封适用于（圆柱副 ）密封.图5-47 图5-483.油箱地作用是（储油）.（散热）和（分离油中地气体和污物）.4.按滤芯材料和结构形式不同,过滤器有（网式）.（线隙式）.（纸芯式）和（烧结式）几种形式.5.蓄能器按照结构可分为（活塞式）和（气囊式）蓄能器.6-2 判断题1.过滤器地滤孔尺寸越大,精度越高. （×）2.一个压力表可以通过压力表开关测量多处地压力. （√）3.纸芯式过滤器比烧结式过滤器耐压. （×）4.某液压系统地工作压力是14MPa,可选用量程为16MPa地压力表来测压. （×）5. 油箱只要与大气相通,无论温度高低,均不需要设置加热装置. （×）6-3 选择题1. （ A ）管接头适用于中.低压场合.A 扩口式B 焊接式 C卡套式2.当环境温度降低时,应对油箱中地油液进行（ A ）.A 加热B 冷却C 稀释3.为使液压系统油液保持清洁,应采用（ C ）.A 带盖地油箱B 净化过地油液 C过滤器4.有相对运动地元件一般采用（ C ）连接.A 钢管B 铜管C 软管6-4 问答题1.液压系统中常见地辅助装置有哪些？各起什么作用？2.常用地油管有哪几种？各有何特点? 它们地适用范围有何不同？3.常用地管接头有哪几种？它们各适用于哪些场合？4.安装Y形密封圈时应注意什么问题？5.安装O形密封圈时,为什么要在其侧面安放一个或两个挡圈？6.过滤器按精度分为哪些种类？绘图说明过滤器一般安装在液压系统中地什么位置？答案：见书中.7-1 填空题1.液压基本回路是由某些液压元件组成地,用来完成（特定功能）地回路,按其功用不同,可分为（压力控制）回路.（速度控制）回路和（方向控制）回路.2.在进油路节流调速回路中,当节流阀地通流面积调定后,速度随负载地增大而（减小）.3.在容积调速回路中,随着负载地增加,液压泵和液压马达地泄漏（增大）,于是速度发生变化.4.液压泵地卸荷有（压力）卸荷和（流量）卸荷两种方式.5.在定量泵供油地系统中,用（流量阀）实现对执行元件地速度控制,这种回路称为（节流调速）回路.7-2 判断题1.单向阀不只是作为单向阀使用,在不同地场合,可以有不同地用途. （√）2.高压大流量液压系统常采用电磁换向阀实现主油路换向. （×）3.容积调速回路中,其主油路中地溢流阀起安全保护作用. （√）4.采用顺序阀地顺序动作回路中,其顺序阀地调整压力应比先动作液压缸地最大工作压力低.（×）5.在定量泵与变量马达组成地容积调速回路中,其转矩恒定不变. （×）6.同步回路可以使两个以上液压缸在运动中保持位置同步或速度同步. （√）7-3 选择题1.在用节流阀地旁油路节流调速回路中,其液压缸速度( B ).A．随负载增大而增加 B．随负载减少而增加 C. 不随负载变化2.( B )节流调速回路可承受负值负载.A．进油路 B．回油路 C．旁油路3.顺序动作回路可用( C )来实现.A．减压阀 B．溢流阀 C. 顺序阀4.要实现快速运动可采用( A )回路.A．差动连接 B.调速阀调速 C．大流量泵供油5.为使减压回路可靠地工作,其最高调整压力应( B )系统压力.A．大于 B．小于 C. 等于6.变量泵和定量马达组成地容积调速回路为( B )调速,即调节速度时,其输出地( D )不变.定量泵和变量马达组成地容积调速回路为( A )调速,即调节速度时,其输出地( E )不变.A．恒功率 B．恒转矩 C．恒压力 D．最大转矩 E．最大功率 F．最大流量和压力7-4 计算题1.试说明图7-35所示由行程阀与液动阀组成地自动换向回路地工作原理.2.如图7-36所示回路中,三个溢流阀地调定压力如图,试问泵地供油压力有几级？ 数值各为多少？3.如图7-37所示液压系统,液压缸活塞面积A1=A2=100cm2,缸Ⅰ运动时负载FL=35000N,缸Ⅱ运动时负载为零.不计压力损失,溢流阀.顺序阀和减压阀地调定压力分别为4MPa.3MPa .2MPa.求出下列三种工况下A. B. C 处地压力：（1）液压泵启动后,两换向阀处于中位；（2）1YA 通电,液压缸Ⅰ活塞运动时及运动到终点时；（3）1YA 断电,2YA 通电,液压缸Ⅱ活塞运动时及活塞杆碰到挡块图7-35 图7-36图7-37 图7-38时.答案：（1）两换向阀处于中位：pA = 4MPa,pB = 3～4MPa,pC = 2MPa, （2）1YA 通电,液压缸Ⅰ活塞运动时：pB = 3.5MPa,pA = 3.5MPa,,pC = 2MPa ；液压缸Ⅰ运动到终点时；pB =4MPa,pA = 4MPa,pC = 2MPa ； （3）2YA 通电,液压缸Ⅱ活塞运动时：pA = pB = pC = 0 MPa,液压缸Ⅱ活塞及活塞杆碰到挡块时：pA = 4MPa,pB = 4MPa,pC = 2MPa,4.如图7-38所示回路,已知溢流阀1.2地调定压力分别为6.0MPa,4.5MPa,泵出口处地负载阻力为无限大,试问在不计管道损失和调压偏差时：（1）当1YA 通电时,泵地工作压力为多少？ B.C 两点地压力各为多少？（2）当1YA 断电时,泵地工作压力为多少？ B.C 两点地压力各为多少？答案：（1）当1YA 通电时,泵地工作压力为6MPa, B.C两点地压力图7-37 图7-38各为6 MPa.（2）当1YA断电时,泵地工作压力为4.5MPa,B.C 两点地压力各为4.5,0 MPa.5.如图7-39所示液压系统,能实现“快进—工作—快退—原位停图7-39止及液压泵卸荷”地工作循环.试完成：（1）填写电磁铁地动作顺序（电磁铁通电为“+ ”,断电为“-”）.（2）分析本系统有哪些基本回路组成？（3）说明图中注有序号地液压元件地作用.答案：（1）见上表.（2）本系统由以下回路组成：回油节流调速回路,二位二通阀卸荷回路,电磁换向阀卸荷回路.（3）略.6.试列出如图7-40所示液压系统实现“快进—工作—快退—停止”地电磁铁动作顺序表（表格形式同题5）,并说明各个动作循环地进油路和回油路.答案：电磁铁动作顺序表如下：各动作循环地进油路.回油路：略第八章习题答案8-1 根据图8-2回答下列问题：1．填空：YT4543型动力滑台液压系统是采用（变量泵）和（调速阀）组成地（容积节流）调速回路；采用（电液换向阀）实现换向；采用（差动连接）实现快速运动；采用（行程阀）实现快进转工进地速度换接；采用两调速阀（串联）实现两种工进速度换接.2．指出YT4543型动力滑台液压系统图中包含哪些基本回路？答：1）变量泵和调速阀构成地容积节流调速回路2）差动连接实现地快速运动回路3）采用行程阀地快进转工进地速度换接回路4）两调速阀串联构成地二种工进速度换接回路5）利用三位换向阀地中位机能实现地卸荷回路.3．指出调速阀7和8哪个开口较大？答：调速阀7开口较大.4．指出液压阀2.3.4.5.6.9地名称,并说明其在系统中地作用答：2是单向阀,起反向截止作用,防止油液倒流.3是溢流阀,起背压作用,提高液压缸运动平稳性.4是外控顺序阀,配合实现液压缸差动连接,和由快进到工进地转换.5是单向阀,起反向截止作用,防止工进时油液倒流.6是电液换向阀,起液压缸主换向作用.9是压力继电器,发出工作台进给工作结束信号,同时发出停留或返回信号.8-2 分析题：1．如图8-7为某零件加工自动线上地液压系统图.转位机械手地动作顺序为：手臂在上方原始位置→手臂下降→手指夹紧工件→手臂上升→手腕回转90°→手臂下降→手指松开→手臂上升→手腕反转90°→停在上方.（1）分析液压系统,写出进.回油路并填写电磁铁动作顺序表.答案：进.回油路：略.表8-5 转位机械手电磁铁动作顺序表（2）指出单向阀3.4地作用.答案：单向阀3地作用是产生背压,使机械手各种动作平稳.单向阀4地作用反向截止（既止回）,防止油液倒流.2.如图8-8所示,某一液压系统可以完成“快进→一工进→二工进→快退→原位停止”工作循环,分析油路并填写电磁铁动作顺序表.（见表8-6）3.分析图8-9液压系统并回答问题：图8-7图8-8表8-6 电磁铁动作顺序表。

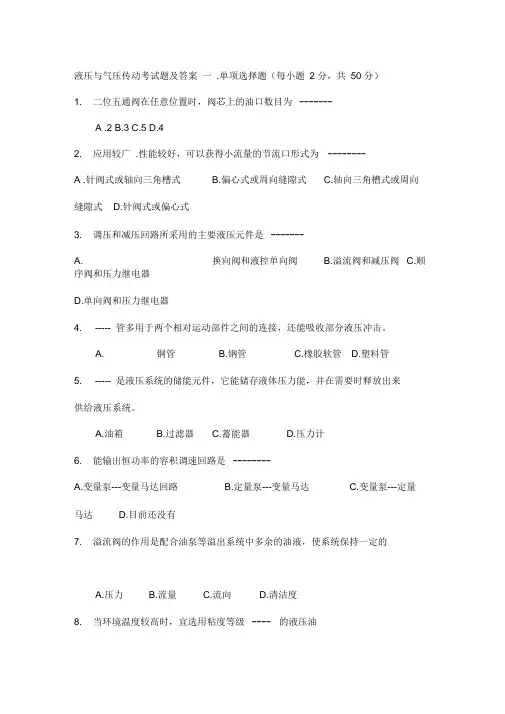

液压与气压传动考试题及答案一.单项选择题（每小题 2 分，共50 分）1. 二位五通阀在任意位置时，阀芯上的油口数目为-------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为 --------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是-------A. 换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. ----- 管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5. ----- 是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是--------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级---- 的液压油A.较低B. 较高C. 都行9. 能将液压能转换为机械能的液压元件是------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱-------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于---A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D. 液压泵的输出流量13. 不能作为双向变量泵的是-------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是----------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于-----A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于----- 系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力------ 的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是----------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有---------A. 结构紧凑.流量调节方便B通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀，体积小,重量轻D.价格低廉，工作可靠，自吸能力弱，多用于低压系统22. 单作用叶片泵---------A. 定子内表面近似腰圆形B. 转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C. 可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是--------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是-------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25. 在一条很长的管中流动的液体，其压力值是--------A. 前大后小B.各处相等C.前小后大D.不确定A.柱塞式液压缸B.摆动式液压缸二．多项选择题（每小题 2 分，共10 分）1、液压传动系统中，常用的方向控制阀是A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F单向阀G.换向阀2 . 方向控制回路是-------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F速度换接回路3. 液压传动系统中，常用的的压力控制阀是--------A.节流阀B.调速阀C.溢流阀D.减压阀E顺序阀F单向阀G.换向阀4. ---------- 是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F速度换接回路5. 液压系统中，常用的执行元件有-------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三.简答题（每小题5分，共10分）1 . 容积泵基本的工作条件是?简述溢流阀在系统中的应用？四.计算题（12分）1 .如有图所示，一个液压泵驱动两个油缸串联工作。

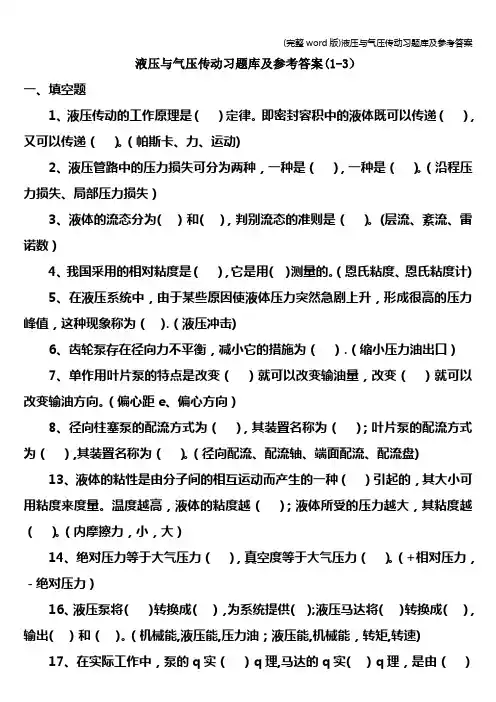

液压与气压传动习题库及参考答案(1-3）一、填空题1、液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动)2、液压管路中的压力损失可分为两种，一种是（），一种是（）。

（沿程压力损失、局部压力损失）3、液体的流态分为( ）和( ），判别流态的准则是（）。

(层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用( )测量的。

（恩氏粘度、恩氏粘度计)5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（).（液压冲击)6、齿轮泵存在径向力不平衡，减小它的措施为（）.（缩小压力油出口）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（）,其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘)13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。

（+相对压力，－绝对压力）16、液压泵将（）转换成（)，为系统提供( );液压马达将( ）转换成( ），输出( ）和（)。

（机械能,液压能,压力油；液压能,机械能，转矩,转速)17、在实际工作中，泵的q实（）q理,马达的q实( ）q理，是由（）引起的,缩小q实、q理二者之差的主要措施为( ）。

（＜，＞，泄漏，提高加工精度、改善密封＝18、齿轮泵困油现象的产生原因是（），会造成（）,解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）19、双作用叶片泵通常作（)量泵使用，单作用叶片泵通常作( )量泵使用.(定，变）20、轴向柱塞泵改变（）的倾角可改变( )和( ）。

（斜盘,排量,流量)26、我国采用的相对粘度是（)，它是用（）测量的。

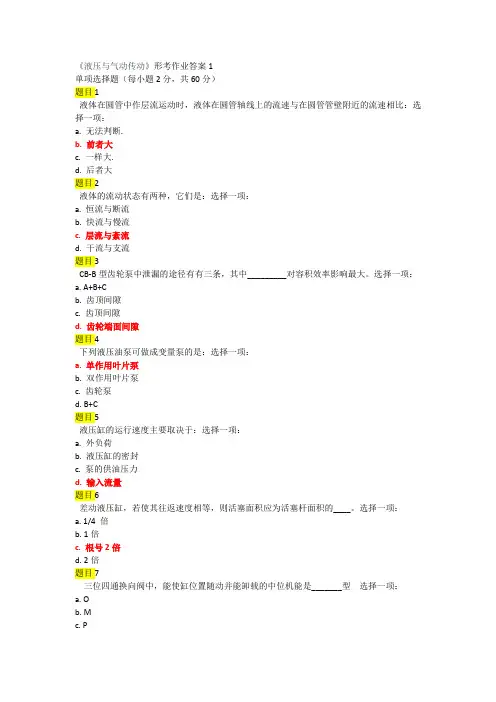

《液压与气动传动》形考作业答案1单项选择题（每小题2分，共60分）题目1液体在圆管中作层流运动时，液体在圆管轴线上的流速与在圆管管壁附近的流速相比：选择一项：a. 无法判断.b. 前者大c. 一样大.d. 后者大题目2液体的流动状态有两种，它们是：选择一项：a. 恒流与断流b. 快流与慢流c. 层流与紊流d. 干流与支流题目3CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。

选择一项：a. A+B+Cb. 齿顶间隙c. 齿顶间隙d. 齿轮端面间隙题目4下列液压油泵可做成变量泵的是：选择一项：a. 单作用叶片泵b. 双作用叶片泵c. 齿轮泵d. B+C题目5液压缸的运行速度主要取决于：选择一项：a. 外负荷b. 液压缸的密封c. 泵的供油压力d. 输入流量题目6差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的____。

选择一项：a. 1/4 倍b. 1倍c. 根号2倍d. 2倍题目7三位四通换向阀中，能使缸位置随动并能卸载的中位机能是_______型选择一项：a. Ob. Mc. Pd. H题目8大流量的液压系统中，主换向阀应采用_______换向阀。

选择一项：a. 机动b. 电磁c. 电液d. 手动电液正确答案是：电液题目9定值溢流阀可保持____稳定。

选择一项：a. 泵前、后压差b. 阀后压力c. 阀前压力d. 泵出口流量题目10调速阀是通过调节____来调节执行机构运动速度。

选择一项：a. 油泵流量b. 油马达进油量c. 执行机构供油压力d. 执行机构排油量题目11液压系统油箱内设隔板是为了：选择一项：a. 防止油漏光b. 增强刚度c. 减轻油面晃动d. 利于散热和分离杂质题目12液压系统中的油液工作温度不得大于____。

选择一项：a. 65℃b. 15℃c. 70℃d. 35℃题目13最适用于系统短期需要大流量场合快速回路是：选择一项：a. 液压缸差动连接快速回路b. 增速缸快速回路c. 用蓄能器的快速回路d. 双泵供油快速回路题目14气/液转换器是：选择一项：a. 将气压信号转换成液体压力的转换装置b. 将液体压力信号转换成气压的转换装置c. 将气体流量信号转换成液体流量的转换装置d. 将液体流量信号转换成气体流量的转换装置题目15下列基本回路中，不属于容积调速回路的是____。

2019液压与⽓压传动考试题及答案本⽂从⽹络收集⽽来，上传到平台为了帮到更多的⼈，如果您需要使⽤本⽂档，请点击下载，另外祝您⽣活愉快，⼯作顺利，万事如意！2019液压与⽓压传动考试题及答案⼀.单项选择题（每⼩题2分，共50分）1. ⼆位五通阀在任意位置时，阀芯上的油⼝数⽬为--A-------A .2 B.3 C.5 D.42. 应⽤较⼴.性能较好，可以获得⼩流量的节流⼝形式为-A-----------A .针阀式或轴向三⾓槽式 B.偏⼼式或周向缝隙式 C.轴向三⾓槽式或周向缝隙式 D.针阀式或偏⼼式3. 调压和减压回路所采⽤的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压⼒继电器D.单向阀和压⼒继电器4. -------管多⽤于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压⼒能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C.蓄能器D.压⼒计6. 能输出恒功率的容积调速回路是---B----------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达 D.⽬前还没有7. 溢流阀的作⽤是配合油泵等溢出系统中多余的油液，使系统保持⼀定的-------A.压⼒B.流量C.流向D.清洁度8. 当环境温度较⾼时，宜选⽤粘度等级-----的液压油A.较低B.较⾼C.都⾏D.都不⾏9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压⼒控制阀中，哪⼀种阀的出油⼝直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压⼒继电器11. 液压系统的动⼒元件是--B---------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作⽤⾯积⼀定时,活塞的运动速度取决于-----A.液压缸中油液的压⼒B.负载阻⼒的⼤⼩C.进⼊液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作⽤叶⽚泵B.单作⽤叶⽚泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中⽤于调节进⼊执⾏元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压⼒控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压⼒损失是属于--------A.沿程压⼒损失B.局部压⼒损失C.两种都是D.两种都不是17. 柱塞泵是⽤于---------系统中A.⾼压B.中压C.低压D.都不可以18. 下列液压缸中可以进⾏差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇⼝应对应着压⼒--------的⼀侧A.⾼B.低C.都⾏D.⽆法确定20. 下列换向阀的中位机能中，能对液压缸进⾏闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节⽅便B.通常采⽤减⼩进油⼝的⽅法来降低径向不平衡⼒C.噪⾳较⼩.输油量均匀,体积⼩,重量轻D.价格低廉,⼯作可靠,⾃吸能⼒弱,多⽤于低压系统22. 单作⽤叶⽚泵--------------A.定⼦内表⾯近似腰圆形B.转⼦与定⼦中⼼的偏⼼剧可以改变，在重合时，可以获得稳定⼤流量C.可改变输油量，还可改变输油⽅向D.转⼦径向压⼒不平衡23. 液压机床开动时,运动部件产⽣突然冲击的现象通常是-B------------A.正常现象，随后会⾃⾏消除B.油液中混⼊了空⽓C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采⽤的液压缸形式是--B--------A.活塞式B.柱塞式C.摆动式D.⽆杆液压缸25.在⼀条很长的管中流动的液体，其压⼒值是------------A.前⼤后⼩B.各处相等C.前⼩后⼤D.不确定⼆．多项选择题（每⼩题2分，共10分）1、液压传动系统中，常⽤的⽅向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．⽅向控制回路是--AB--------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常⽤的的压⼒控制阀是-CDE---------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀 G.换向阀4． -------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常⽤的执⾏元件有-ABC--------A.液压缸B.液压泵C.液压马达D.压⼒继电器E.蓄能器 F.电磁换向阀三．简答题（每⼩题5分，共10分）1．容积泵基本的⼯作条件是？2．简述溢流阀在系统中的应⽤？四．计算题（12分）1．如有图所⽰，⼀个液压泵驱动两个油缸串联⼯作。

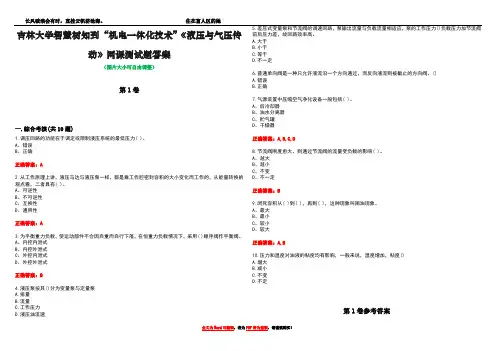

吉林大学智慧树知到“机电一体化技术”《液压与气压传动》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.调压回路的功能在于调定或限制液压系统的最低压力( )。

A、错误B、正确正确答案：A2.从工作原理上讲，液压马达与液压泵一样，都是靠工作腔密封容积的大小变化而工作的，从能量转换的观点看，二者具有( )。

A、可逆性B、不可逆性C、互换性D、通用性正确答案：A3.为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用( )顺序阀作平衡阀。

A、内控内泄式B、内控外泄式C、外控内泄式D、外控外泄式正确答案：B4.液压泵按其()分为变量泵与定量泵A.排量B.流量C.工作压力D.液压油流速5.差压式变量泵和节流阀的调速回路，泵输出流量与负载流量相适应，泵的工作压力()负载压力加节流阀前后压力差，故回路效率高。

A.大于B.小于C.等于D.不一定6.普通单向阀是一种只允许液流沿一个方向通过，而反向液流则被截止的方向阀。

()A.错误B.正确7.气源装置中压缩空气净化设备一般包括( )。

A、后冷却器B、油水分离器C、贮气罐D、干燥器正确答案：A,B,C,D8.节流阀刚度愈大、则通过节流阀的流量受负载的影响( )。

A、越大B、越小C、不变D、不一定正确答案：B9.闭死容积从( )到( )，再到( )，这种现象叫困油现象。

A、最大B、最小C、较小D、较大正确答案：A,B10.压力和温度对油液的粘度均有影响，一般来说，温度增加，粘度()A.增大B.减小C.不变D.不定第1卷参考答案一.综合考核4.参考答案：A5.参考答案：C6.参考答案：B 10.参考答案：B。

液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。

即密封容积中的液体既可以传递（力），又可以传递（运动）。

（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。

（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。

（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。

（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。

（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。

液压与气压传动的课后习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5.在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

（× ）2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

（× ）3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

（√ ）4.液压传动系统适宜在传动比要求严格的场合采用。

（× ）2-1 填空题1．液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大,液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2．油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；226计量单位m/s是表示（运动）粘度的单位；1m/s ＝（10）厘斯。

o23．某一种牌号为L-HL22的普通液压油在40C时（运动）粘度的中心值为22厘斯cSt(mm/s)。

4. 选择液压油时，主要考虑油的（粘度）。
