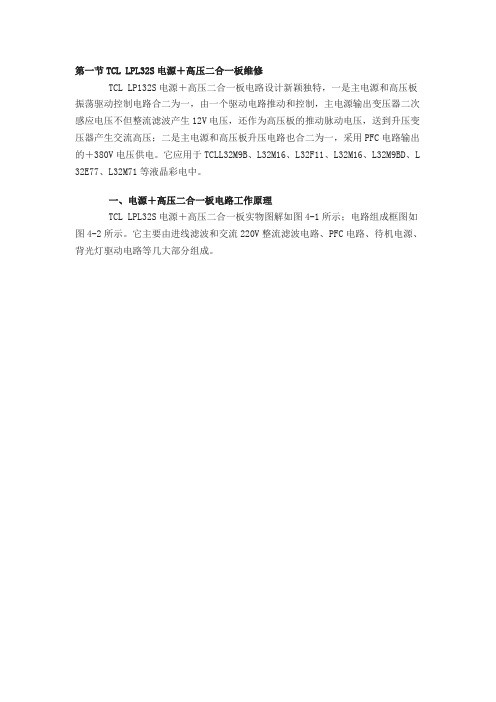

第一节TCL LPL32S电源＋高压二合一板维修TCL LP132S电源＋高压二合一板电路设计新颖独特，一是主电源和高压板振荡驱动控制电路合二为一，由一个驱动电路推动和控制，主电源输出变压器二次感应电压不但整流滤波产生12V电压，还作为高压板的推动脉动电压，送到升压变压器产生交流高压；二是主电源和高压板升压电路也合二为一，采用PFC电路输出的＋3 80V电压供电。
它应用于TCLL32M9B、L32M16、L32F11、L32M16、L32M9BD、L32E77、L32M71等液晶彩电中。
一、电源＋高压二合一板电路工作原理TCL LPL32S电源＋高压二合一板实物图解如图4-1所示；电路组成框图如图4 -2所示。
它主要由进线滤波和交流220V整流滤波电路、PFC电路、待机电源、背光灯驱动电路等几大部分组成。
（一）PFC电路TCL LP132S电源＋高压二合一板的PFC电路如图4-3所示。
它以集成电路L65 62D（UFI）、开关管QF1、储能电感L1为核心组成，将整流滤波后的市电校正后，将供电电压和电流的相位校正为同相位，提高开关电源的功率因数，并将供电电压提升到＋380V左右，为主开关电源和高压板升压输出电路供电。
1. L6562D简介L6562D是一款电流模式PFC控制电路，是在L6561的基础上改良的版本，在性能上有所改善。
L6562D内部电路框图如图4-4所示。
它内含乘法器控制电路、稳压器、过电压检测电路、零电流检测电路、驱动电路等，具有禁止和保护功能，可将系统关闭，降低损耗，有较高的驱动功能，电压输入范围宽。
L6562D引脚功能和维修数据见表4-1。
2启动工作过程AC220V市电经熔丝管F1、压敏电阻（VR1）和CX1、LX1、CX2、CY1、CY2、LX2交流抗干扰电路，滤除市电中的高频干扰信号，同时也防止电视机内部可能形成的电磁干扰窜入电网造成污染。
再经全桥D1、C1整流滤波后，获得300V左右的VAC 脉动直流电压，一路送往副电源；一路送往PFC电路。
V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。
器件还包括一个逻辑控制、具有可调节延时的高压开关。
V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。
有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。
1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。
图解TCL液晶彩电逻辑板的原理与维修（上）⼀、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所⽰，它⼜被称为中控板、解压板、解码板，是液晶屏显⽰视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。
液晶屏驱动电路的供电系统，主要产⽣四路驱动电路所需的电压，见图1所⽰。
（1 ）VDD：⼀般为3.3V，⽤于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，⼀般为⼀5V、VGL电压产⽣电路原理图如图2所⽰；（3）VGH：屏TFT的开通电压，⼀般为20V～35V、VGH电压产⽣电路原理图如图3所⽰；（4）VDA：屏数据驱动电压，⼀般为14V～20V，由伽马校正电路产⽣灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最⼤值的1/2）。
不同的屏VGL、VGH电压值不同，它们的产⽣电路如图4所⽰（VGL的产⽣电路为UP1的⑧、⑩、14脚，VGH的产⽣电路为UP1的11、13、24脚）。
以上任⼀电压出现问题，都会出现不同的图像故障，是故障多发部位。
逻辑板的⼯作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基⾊信号、⾏同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为⾼、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全⾼清屏全部是12V供电。
逻辑板的作⽤：把主板电路送来的LVDS信号转换为供液晶屏显⽰的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。
具体就是把主板送来的LVDS信号经过转换，产⽣向“栅极驱动电路”及“源极驱动电路”提供为进⼀步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS⼆、逻辑板电路组成逻辑板主要由五部分组成：（1）栅极驱动电路（⾏驱动电路）;（2）源极驱动电路（列驱动电路）组成；（3）时序控制电路（T-CON） ; （ 4 ）DC-DC变换电路（为以上电路提供电压的开关电源电路）;（5）伽马校正电路（灰阶电压发⽣电路）。

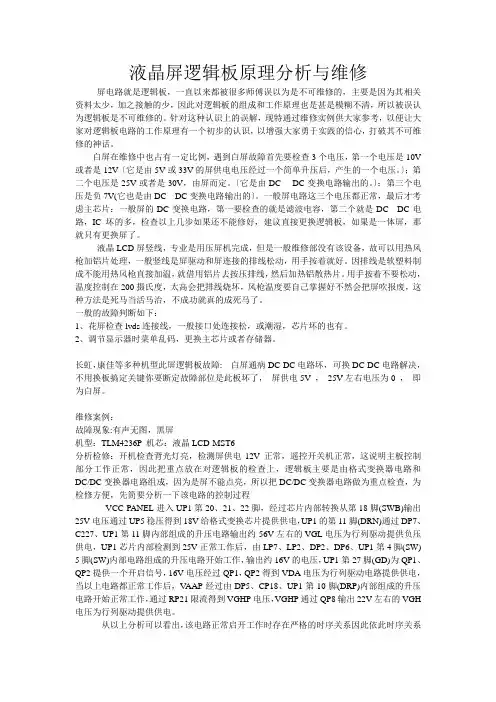

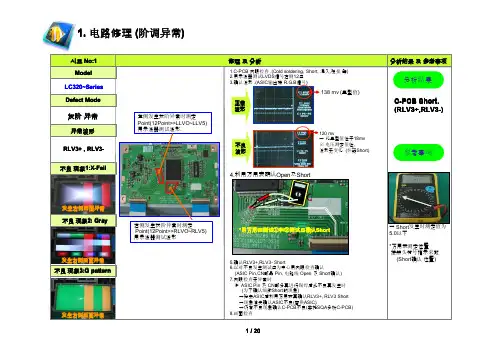

液晶屏逻辑板原理分析与维修屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。
针对这种认识上的误解，现特通过维修实例供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。
白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V 或者是12V〔它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。
〕；第二个电压是25V或者是30V，由屏而定。
〔它是由DC----DC变换电路输出的。
〕；第三个电压是负7V(它也是由DC---DC变换电路输出的〕。
一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。
液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。
因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。
用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是死马当活马治，不成功就真的成死马了。
一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。
2、调节显示器时菜单乱码，更换主芯片或者存储器。
长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ，25V左右电压为0 ，即为白屏。
维修案例：故障现象:有声无图，黑屏机型：TLM4236P 机芯：液晶LCD-MST6分析检修：开机检查背光灯亮，检测屏供电12V正常，遥控开关机正常，这说明主板控制部分工作正常，因此把重点放在对逻辑板的检查上，逻辑板主要是由格式变换器电路和DC/DC变换器电路组成，因为是屏不能点亮，所以把DC/DC变换器电路做为重点检查，为检修方便，先简要分析一下该电路的控制过程VCC-PANEL进入UP1第20、21、22脚，经过芯片内部转换从第18脚(SWB)输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电，UP1的第11脚(DRN)通过DP7、C227、UP1第11脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电，UP1芯片内部检测到25V正常工作后，由LP7、LP2、DP2、DP6、UP1第4脚(SW) 5脚(SW)内部电路组成的升压电路开始工作，输出约16V的电压，UP1第27脚(GD)为QP1、QP2提供一个开启信号，16V电压经过QP1，QP2得到VDA电压为行列驱动电路提供供电，当以上电路都正常工作后，V AAP经过由DP5、CP18、UP1第10脚(DRP)内部组成的升压电路开始正常工作，通过RP21限流得到VGHP电压，VGHP通过QP8输出22V左右的VGH 电压为行列驱动提供供电。
