液晶屏逻辑板和屏坏简单判断及其检修

显示器逻辑板维修的方法显示器逻辑板是显示器的核心部件之一，负责接收来自输入信号源的数据并将其转换为图像显示在屏幕上。

在长时间使用过程中，逻辑板可能会出现故障，导致显示器无法正常工作。

针对这种情况，可以通过以下方法进行维修:1. 查看连接:首先，检查逻辑板与其他部件的连接是否牢固，包括电源线、数据线、视频线等。

确保它们没有损坏或松动，如果发现问题可以重新连接或更换。

2. 清洁接口:有时，逻辑板上的接口可能会受到灰尘或腐蚀的影响，导致信号传输不畅。

可以使用棉签和洗涤酒精轻轻擦拭接口以去除污垢，并确保它们干燥后再次连接。

3. 检查电源:逻辑板所配备的电源模块可能会出现故障。

通过使用万用表检测电源输出电压是否正常，可以判断电源是否损坏。

如果电压异常或没有输出，可以考虑更换电源模块。

4. 重新焊接:逻辑板上的焊点可能存在松动或没有正确连接的情况。

使用焊接铁和焊锡，重新焊接可能引起故障的焊点，以确保信号传输正常。

5. 更换电容:逻辑板上的电容器也是常见的故障点之一。

如果检查电容器时发现它们的外观似乎有损坏或漏液的迹象，应及时更换它们。

注意在更换电容时保持正确的电极极性。

6. 升级固件:有些显示器的逻辑板上可能有可以升级的固件。

更新固件可能修复一些已知的软件问题和漏洞，提高显示器的稳定性和性能。

可以在显示器厂商的官方网站上查找适用于逻辑板的固件升级。

7. 专业维修:如果以上方法无效，或者您不具备维修技能，可以选择将显示器逻辑板送去专业维修中心修理。

专业技术人员能够准确诊断并修复逻辑板故障，确保显示器正常工作。

综上所述，对于显示器逻辑板的维修，可以采取多种方法，从检查连接和清洁接口开始，到检查电源和焊接，更换故障电容，升级固件等。

如果无法自行解决问题，可以寻求专业维修服务。

无论采取何种方法，保持维修环境整洁，小心操作，确保安全。

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。

只有该电压正常，逻辑板才可能正常工作。

逻辑板的供电电压的测试点常选择在保险电阻一端。

2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。

3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。

许多逻辑板均标有上述四种电压的测试点。

VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。

4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。

一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

该选择电压一般有0V 、3.3V 、5v 和12V 几种。

5．正确的帧频选择电压 部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章 电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍 系统 内存(EEPROM) 刷屏数据 IIC 总线进入汇编 看图辨故障 错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备 彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电 屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。

液晶屏逻辑板和屏坏简易判断方法
液晶屏逻辑板和屏坏的简易判断方法如下：
1. 观察显示屏的表现：如果显示屏没有显示任何内容或出现颜色异常、图像模糊、闪烁等现象，可能是液晶屏本身损坏。

2. 触摸屏功能判断：如果触摸屏功能无法正常使用，可能是液晶屏逻辑板出现问题。

3. 外部检查：检查液晶屏周围是否有明显的物理损坏，如碎裂、碰撞造成的变形等。

4. 连接线检查：检查液晶屏逻辑板与主板之间的连接线是否松动或断裂。

若以上简易判断方法无法确定问题所在，建议寻求专业的维修人员或服务中心进行进一步诊断和处理。

液晶电视逻辑板故障检修方法· 奇美逻辑板“32”寸“42”寸等· 中华逻辑板“32”寸“37”寸· 三星逻辑板· 逻辑板维修总结U6（AS15）U6（AS15-G）损坏将出现图花，图发白，无图，自动关机无光等,损坏触摸IC表面严重发烫。

AS15与HX8915-A可通用，适用于其它型号的屏：V315B1-L01V315B3-L01 V315B1-L08V315B3-L04，还适用于我司生产的LC22ES61(2BOM)主板物料编号：19007882D1(431W)①C 12V②R 2.4V③A接地,损坏出现U6无VREF供电造成无图。

更换时应注意脚位的正确性。

CPT屏上有用(M431A) R C是相反的若代换要将(M431A) 正面朝下安装。

可与“N1B”(逆变板上的Q25)直接代换。

故障元件引起故障现象及其判断方法:一、U6(AS15-G) 损坏出现无图，图不良，可通过触摸芯片温度判断，若损坏会严重发烫二、U3(CM2681A)假焊或损坏出现无图/热机无图，图不良/热机图不良等。

若损坏可测N7 2.5V N6 3.3V对地阻值是否变小短路等。

（正常时为320欧左右）三、N7 2.5V 电压偏高或偏低，出现热机图不良，也可测其阻值，阻值低于300欧时即为N7损坏。

四、N6 3.3V电压偏高或偏低，出现热机图不良，也可测其阻值，阻值低于300欧时即为N6损坏。

五、13.5V，24V,12V 滤波电容击穿出现无图。

六、保险开路，及其它各供电电压短路出现无图。

V315B3-L04逻辑板易损元件:F1,QP2,滤波电容等保险FP1开路，引起保险开路的为后级供电电路短路一般为12V 滤波电容（CP1 CP3 CP30 CP31 CP26 CP1 ）任一短路或VAAP 13.5V短路，VAAP 短路还会引起QP2击穿烧毁，而引起QP2击穿的原因为屏内驱动板左边板（V315B3-XL04）VDA(与VAAP通过排插线相连）供电滤波电容C21正极与金属边框地短路。

逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。

可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。

逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）1。

外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；2。

测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③V AA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；4。

测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；5。

检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。

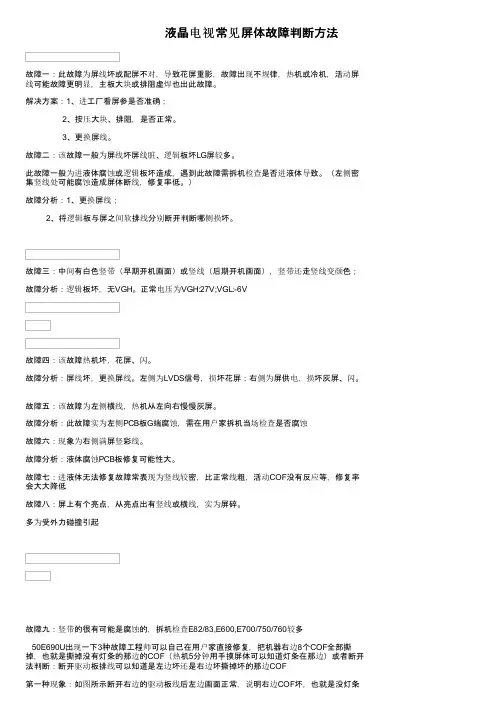

液晶电视常见屏体故障判断方法故障一：此故障为屏线坏或配屏不对，导致花屏重影，故障出现不规律，热机或冷机，活动屏线可能故障更明显，主板大块或排阻虚焊也出此故障。

解决方案：1、进工厂看屏参是否准确；2、按压大块、排阻，是否正常。

3、更换屏线。

故障二：该故障一般为屏线坏屏线脏、逻辑板坏LG屏较多。

此故障一般为进液体腐蚀或逻辑板坏造成，遇到此故障需拆机检查是否进液体导致。

（左侧密集竖线处可能腐蚀造成屏体断线，修复率低。

）故障分析：1、更换屏线；2、将逻辑板与屏之间软排线分别断开判断哪侧损坏。

故障三：中间有白色竖带（早期开机画面）或竖线（后期开机画面），竖带还走竖线变颜色；故障分析：逻辑板坏，无VGH。

正常电压为VGH:27V;VGL:-6V故障四：该故障热机坏，花屏、闪。

故障分析：屏线坏，更换屏线。

左侧为LVDS信号，损坏花屏；右侧为屏供电，损坏灰屏、闪。

故障五：该故障为左侧横线，热机从左向右慢慢灰屏。

故障分析：此故障实为左侧PCB板G端腐蚀，需在用户家拆机当场检查是否腐蚀故障六：现象为右侧满屏竖彩线。

故障分析：液体腐蚀PCB板修复可能性大。

故障七：进液体无法修复故障常表现为竖线较密，比正常线粗，活动COF没有反应等，修复率会大大降低故障八：屏上有个亮点，从亮点出有竖线或横线，实为屏碎。

多为受外力碰撞引起故障九：竖带的很有可能是腐蚀的，拆机检查E82/83,E600,E700/750/760较多50E690U出现一下3种故障工程师可以自己在用户家直接修复，把机器右边8个COF全部撕掉，也就是撕掉没有灯条的那边的COF（热机5分钟用手摸屏体可以知道灯条在那边）或者断开法判断：断开驱动板排线可以知道是左边坏还是右边坏撕掉坏的那边COF第一种现象：如图所示断开右边的驱动板线后左边画面正常，说明右边COF坏，也就是没灯条的那边COF坏了,把机器右边8个COF全部撕掉如图以下3个故障50E690U的机器撕掉右边COF都能正常以下3个故障50E690U的机器撕掉右边COF都能正常注意：以上四种故障只限制于50E690U机器屏体，其它机器都不能撕掉COF。

液晶电视逻辑板的维修经验文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。

可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。

逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V)；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。

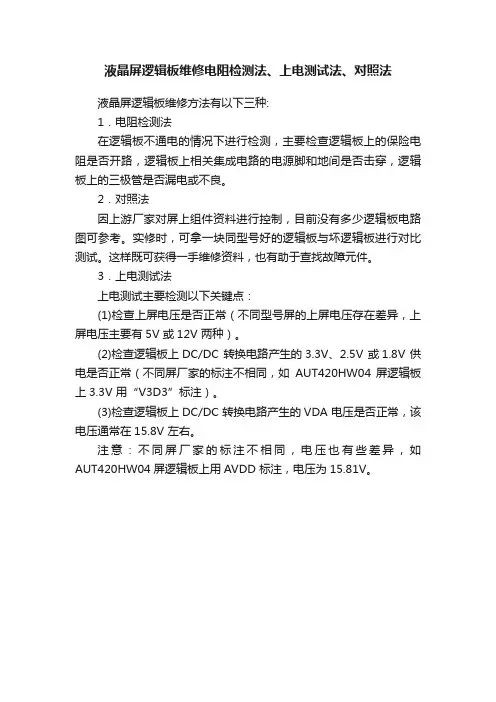

液晶屏逻辑板维修电阻检测法、上电测试法、对照法
液晶屏逻辑板维修方法有以下三种:
1．电阻检测法
在逻辑板不通电的情况下进行检测，主要检查逻辑板上的保险电阻是否开路，逻辑板上相关集成电路的电源脚和地间是否击穿，逻辑板上的三极管是否漏电或不良。

2．对照法
因上游厂家对屏上组件资料进行控制，目前没有多少逻辑板电路图可参考。

实修时，可拿一块同型号好的逻辑板与坏逻辑板进行对比测试。

这样既可获得一手维修资料，也有助于查找故障元件。

3．上电测试法
上电测试主要检测以下关键点：
(1)检查上屏电压是否正常（不同型号屏的上屏电压存在差异，上屏电压主要有5V 或12V 两种）。

(2)检查逻辑板上DC/DC 转换电路产生的3.3V、2.5V 或1.8V 供电是否正常（不同屏厂家的标注不相同，如AUT420HW04 屏逻辑板上3.3V 用“V3D3”标注）。

(3)检查逻辑板上DC/DC 转换电路产生的VDA 电压是否正常，该电压通常在15.8V 左右。

注意：不同屏厂家的标注不相同，电压也有些差异，如AUT420HW04屏逻辑板上用AVDD 标注，电压为15.81V。

TCL液晶电视逻辑板的原理与维修方案——图解一、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。

液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压，见图1所示。

（1 ）VDD：一般为3.3V，用于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，一般为一5V、VGL电压产生电路原理图如图2所示；（3）VGH：屏TFT的开通电压，一般为20V～35V、VGH电压产生电路原理图如图3所示；（4）VDA：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。

不同的屏VGL、VGH电压值不同，它们的产生电路如图4所示（VGL的产生电路为UP1的⑧、⑩、14脚，VGH的产生电路为UP1的11、13、24脚）。

以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。

逻辑板的工作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为高、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。

逻辑板的作用：把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。

具体就是把主板送来的LVDS信号经过转换，产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。

液晶屏维修高手：牢记逻辑板这五个关键测试点液晶屏驱动板（逻辑板）损坏后常见的故障有黑屏、白屏、灰屏、噪波点、负像、竖带、图像太亮或太暗等。

在实际检修中，因时序控制芯片内部灌有程序，加之这类芯片购买难且不易更换，一般情况下对此电路不做元件级维修，对该板检查的重点主要是TFT偏压电路以及伽玛校正电路，其关键测试点如下：一、正常的供电电压逻辑板的供电电压（俗称上屏电压）常见有+3.3V、+5V、+12V，少数机为18V，这一电压来自信号板，与一只保险电阻或贴片保险相连。

只有该电压正常，逻辑板才能正常工作。

逻辑板供电电压的测试点一般有一保险电阻相连。

二、正确的LVDS信号检修时一般可通过测量逻辑板LVDS信号输入端的直流电压来大致判断有无LVDS信号，正常值约在1V左右，当然具备示波器的、测试波形就更容易判断信号的有无以及畸变等信息。

三、正确的VGH、VGL、VDD、VDA（或VCC）电压不同型号的逻辑板的VGH、VGL、VDD、VDA电压值各不相同，其中，VGH电压通常在18V-27V之间，VGL电压通常在负5.3V-6.3之间，VDD电压一般在15V左右，VDA或VCC电压一般为3.3V。

多数逻辑板均标有上述四个电压测试点。

VDD、或VCC电压可能有多个值，一般通过测量TFT偏压电路外围电感或稳压块脚电压来判断。

四、正确的液晶屏信号格式选择电压LVDS信号格式有VESA格式和JEIDA格式两种。

一半靠近LVDS 插座会有2只选择LVDS格式的电阻，平根据屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

一般由0V、3.3V、5V、和12V几种。

五、正确的幁频选择电压检修中注意部分液晶屏（如奇美屏）设有幁频选择端口，以选择液屏的显示频率是50HZ或是60HZ，以适应输入信号的幁频。

如果该端口的选择电压错误、屏的显示频率和输入信号的幁频不相同，会出现无显示的故障，请注意。

附加：在检修中还要注意程序是否正确，也就是大家说的（屏参）数据是否与所用屏对应。
