对“剖析液晶屏逻辑板TFT偏压电路”一文的一点看法本文来自于《郝铭-高端电视维修培训专家》

液晶屏逻辑板原理分析与维修屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。

）；第二个电压是25V或者是30V，由屏而定。

（它是由DC----DC 变换电路输出的。

）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。

一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC 变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。

液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。

因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。

用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是死马当活马治，不成功就真的成死马了。

一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

开机字符，雪花点一切基本正常，当接上RF信号后，发现图像在亮的地方有彩色镶边，就像LVDS线接触不良一样！越亮的地方越严重。

亮度低的时候，基本看不出来。

首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50的情况下，画面基本和正常无异，基本看不出故障来了。

这说明了故障范围可以排除主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏。

谈谈液晶电视机的逻辑板对屏的影响
液晶电视机的逻辑板看它只是一个小小的板件，一般以为只要能用就行，似乎认为对屏的性能没有多大的影响。

但其实一块质量优良的逻辑板对提升屏的性能起到了至关重要的作用，而一块劣质的逻辑板足以毁掉一个好的屏。

下面为您分析下具体的原因：
逻辑板实物图：
液晶屏组件：由背光源、液晶屏面板及驱动两大部分构成。

1、背光源：由逆变器、CCFL灯管（或LED)、各类光学透镜构成。

2、液晶屏面板及驱动：主要由液晶面板、面板驱动电路构成。

面板驱动电路主要由GDTE驱动、SOURCE驱动构成。

液晶屏不能直接识别主板的输出信号，主板的信号要经过逻辑板的处理再传输到液晶屏上。

逻辑板的作用：
是把数字板送来的LVDS图像数据输入信号（输入信号包含RGB 数据信号、时钟信号、控制信号三类信号）通过逻辑板处理后，转换成能驱动液晶屏的LVDS信号，再直接送往液晶屏的LVDS接收芯片。

通过处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识
别的控制信号，行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

驱动液晶屏显示图像。

逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器。

逻辑板发生故障会产生以下现象：
黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗。

从上面可以看出逻辑板的质量稳定性关系到整个屏的正常运转，而逻辑板对信号的处理速度，处理的准确不失真等关系到屏画面的流畅度，色彩饱和度，和确保画面不失真的诸多关键因素。

同时逻辑板的软件也是一个很关键的因素，软件驱动是否合理，也会影响信号传输速度。

配合学习＇液晶屏逻辑驱动电路原理、电路分析及故障检修＇的预备知识：郝铭博客–平板电视维修技术学习学习液晶屏逻辑驱动电路原理的必备的预备知识：一、触发器：触发器是逻辑电路的基础，种类很多，用处也不同。

常见的触发器有：RS触发器、同步RS触发器、D触发器、单稳态触发器和施密特触发器等。

为了理解我们此文介绍的液晶屏逻辑电路原理，这里重点以框图的形式简单的介绍“D 触发器”。

D触发器：D触发器又称为延迟触发器，其输出状态的改变依赖于时钟脉冲的触发，即在时钟脉冲边沿的触发下，数据由输入端传递到输出端。

D触发器也是最常用的触发器之一。

图6.1图6.1所示；是一个 D 触发器简单的框图；它有两个输入端（左边和上面）和一个输出端（右边）；左边的输入端是数据输入端；上面的输入端是触发脉冲输入端（控制端）；右边是输出端。

D触发器的简单工作过程：图6.2及图6.3所示；图6.2图6.3在D触发器的“数据输入端”给一个数据信号STV，此时；当上面的“触发脉冲输入端”没有信号输入时；数据信号STV 就停留在“数据输入端”，图6.2所示。

如果此时，在上面的“触发脉冲输入端”输入一个脉冲信号CKV，则在脉冲信号CKV的前上升沿的触发下；数据信号STV由输入端迅速传递到输出端，图6.3所示。

电路的特点：（1）D触发器在“数据输入端”有数据信号STV输入；“触发脉冲输入端”无触发脉冲的状态下：D触发器没有传递信号的动作（D触发器没有“搬运”动作）“数据输出端”没有信号输出，此时输出端为零电平。

（2）D触发器在“数据输入端”无数据信号STV输入；“触发脉冲输入端”有触发脉冲触发的状态下：D触发器有传递信号的动作（D触发器工作；有“搬运”动作）但是“数据输出端”没有信号输出（因为输入端没有信号可以传递），此时输出端为零电平。

（3）D触发器在“数据输入端”有数据信号输入；“触发脉冲输入端”有触发脉冲触发的状态下：D触发器有传递信号的动作（D触发器工作；有“搬运”动作）“数据输出端”有信号输出（因为输入端有信号可以传递），此时原输入端的数据信号被传递到输出端。

液晶显示屏背光驱动集成电路工作原理对〝剖析液晶屏逻辑板TFT偏压电路〞一文的一点看法〔此文为技术探讨〕在国内某知名刊物2020年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：〝剖析液晶屏逻辑板TFT偏压电路〞这是一篇选题极好的文章、目前液晶电视显现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，修理人员在修理此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的关心，目前在一样的期刊书籍介绍分析此电路的文章极少。

什么是TFT屏偏压电路？现代的液晶电视差不多上采纳TFT屏作为图像终端显示屏，由于我们现在的电视信号〔包括各种视频信号〕是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时刻关系进行转换，以便液晶屏能正确显示。

图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行储备，然后依照信号的标准及液晶屏的各项参数进行分析运算，依照运算的结果在按规定从储备器中读取预存的像素信号，并按照运算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。

那个过程把信号的时刻过程、排列顺序都进行了重新的编排，同时要产生操纵各个电路工作的辅助信号。

重新编排的像素信号在辅助信号的和谐下，施加于液晶屏正确的重现图像。

每一个液晶屏都必须有一个如此的转换电路，那个电路确实是我们常说的〝时序操纵电路〞或〝T-CON〔提康〕电路〞，也有称为〝逻辑板电路〞的。

那个电路包括液晶屏周边的〝行、列驱动电路〞构成了一个液晶屏的驱动系统。

也是一个独立的整体。

那个独立的整体是由时序电路、储备电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马〔Gamma〕电路〔灰阶电压〕等组成，这些电路的正常工作也需要各种不同的工作电压，同时还要有一定的上电时序关系，不同的屏，不同的供电电压。

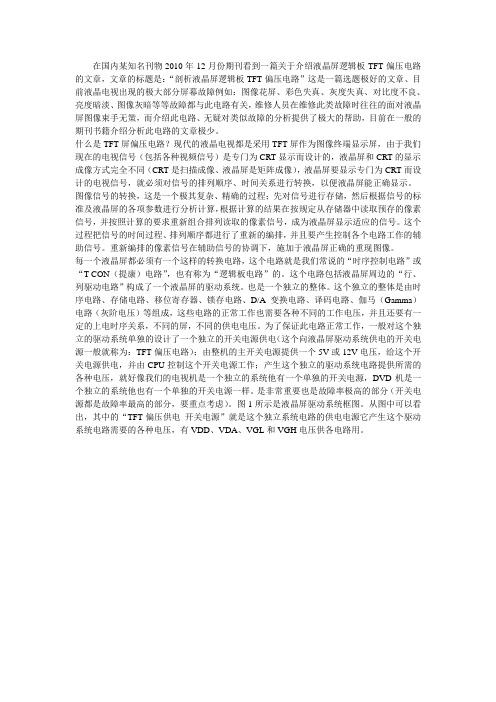

在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。

什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同（CRT是扫描成像、液晶屏是矩阵成像），液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的排列顺序、时间关系进行转换，以便液晶屏能正确显示。

图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。

这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。

重新编排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。

每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。

这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。

也是一个独立的整体。

这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。

为了保证此电路正常工作，一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源一般就称为：TFT偏压电路）；由整机的主开关电源提供一个5V或12V电压，给这个开关电源供电，并由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是一个独立的系统他有一个单独的开关电源，DVD机是一个独立的系统他也有一个单独的开关电源一样。

我对《剖析液晶屏逻辑板tft偏压电路》的理解
《剖析液晶屏逻辑板tft偏压电路》是一篇讲述液晶屏逻辑板中TFT（Thin Film Transistor）的偏压电路的文章。

TFT偏压电路是一种在液晶屏逻辑板上使用的电路，用于提供适当的电压来控制液晶分子的取向和转换。

通过阅读该文章，我对TFT偏压电路的理解如下：
1. TFT偏压电路的作用：TFT偏压电路主要用于提供适当的电压给液晶分子，以控制液晶的取向和转换。

液晶分子在受到电场作用下会发生施微拟畸变，这样就可以通过控制电场的大小来控制液晶显示的亮度和颜色。

2. TFT偏压电路的原理：TFT偏压电路通常由一系列电路元件组成，包括电压源、电阻、电容等。

通过合适的连接和调节，可以产生所需的电压信号，并将其传送到液晶屏的每个像素点上。

3. TFT偏压电路的设计和调节：设计和调节TFT偏压电路需要考虑多个因素，如需要的电压范围、显示效果、电路的复杂程度等。

通常需要进行电路仿真、优化和实验测试等步骤，以确保电路能够稳定地提供正确的电压。

4. TFT偏压电路的应用：TFT偏压电路广泛应用于液晶屏逻辑板中，如手机、电视、电脑显示器等。

通过控制液晶屏的电压信号，可以实现不同颜色和亮度的显示效果，从而提供更好的图像质量和用户体验。

总的来说，《剖析液晶屏逻辑板tft偏压电路》是一篇介绍TFT偏压电路的文章，通过对TFT偏压电路的理解和应用，可以更好地理解和使用液晶屏逻辑板。

S p e c i a l R e p o r t ＞＞ ＞＞　测试与测量 ＞＞　传感器、数据处理 ＞＞　电源技术 ＞＞　无线通信 ＞＞S p e c i a lR e p o r t63２００６．２ｗｗｗ．ｅｃｎｃｈｉｎａ．ｃｏｍ现代液晶显示器的偏压电源解决方案Ｂｉａｓ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｓｏｌｕｔｉｏｎｓ　ｆｏｒ　Ｍｏｄｅｒｎ　Ｌｉｑｕｉｄ　Ｃｒｙｓｔａｌ　Ｄｉｓｐｌａｙｓ前言现代液晶显示器需要专用电源供应电路来满足其特定需求。

市面上有许多不同的显示器技术抢占市场份额。

虽然无源矩阵扭曲向列型　（ＴｗｉｓｔｅｄＮｅｍａｔｉｃ，简称ＴＮ）　或超扭曲向列型（Ｓｕｐｅｒ　Ｔｗｉｓｔｅｄ　Ｎｅｍａｔｉｃ，简称ＳＴＮ）　液晶显示器所需的偏压电路相当简单，但采用非晶硅　（ａ－Ｓｉ）　或低温多晶硅　（Ｌｏｗ－Ｔｅｍｐｅｒａｔｕｒｅ　Ｐｏｌｙｓｉｌｉｃｏｎ，简称ＬＴＰＳ）　背板的主动矩阵显示器则需要较复杂的偏压电源电路，以提供多组电源以及开机、关机顺序功能。

显示器的电源供应需求取决于其所采用的显示器技术，以及所支持的终端设备。

过去ＬＣＤ偏压电源电路多半采用分立器件；但随着技术成熟，新型专用的完全集成的电源供应ＩＣ已可提供必要功能来满足显示器所有要求，同时减少解决方案的总体积和成本。

对于液晶显示器设计人员来说，当前的挑战在于选择最适当的偏压供应组件来支持液晶显示器技术，并满足终端设备的电源要求；这对移动电话、掌上电脑或笔记本电脑等便携式设备所使用的液晶屏幕特别重要，因为提高电源效率和缩小解决方案体积是这类应用的重要特色。

本文将探讨不同的ＬＣＤ偏压供应解决Ｊｅｆｆ　Ｆａｌｉｎ Ｏｌｉｖｅｒ　Ｎａｃｈｂａｕｒ，　Ｔｅｘａｓ　Ｉｎｓｔｒｕｍｅｎｔｓ方案，并说明掌上电脑或ＬＣＤ面板等终端设备的特定系统需求与集成功能之间的关系。

单个升压转换器供电无源矩阵型彩色ＳＴＮ显示器对于不需要高分辨率或视频图像质量的便携式设备，无源矩阵显示器是最理想选择。

“奇美”32寸液晶屏逻辑板（TCON）电路分析及故障检修（一、电路原理部分）2012年2月3日郝铭发表评论阅读评论本文是对常见的“奇美”32寸液晶屏逻辑板（V315B3-LN1 REV.C1），俗称TCON板的组成、结构、电路进行了详细的介绍，并对关键的单元电路进行了分析，弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。

一、什么是时序控制电路，时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪，在上个世纪的七十年中，活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直是采用的是CRT。

这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的，这个专门为CRT显示制定的视频图像信号一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1.1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素，并按照时间的先后顺序的传送；并且以一行像素和一场像素的间隔插入行同步和场同步信号等，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间串行排列的图像信号。

图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件；这是一种从结构上，原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，图1.2所示。

其图像显示驱动方式也完全不同于CRT图像显示驱动方式，但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号，因为目前所有的视频图像信号源标准还是上个世纪；视频图像信号源的标准。

现在的问题是；液晶屏能直接显示原来CRT显示的信号标准吗？回答是否定的；不能。

但是只要在液晶屏的前端设置一个特殊的转换电路，图1.2中所示的“时序控制器”，就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。

我对《剖析液晶屏逻辑板tft偏压电路》的理解液晶屏逻辑板（TFT）偏压电路是液晶显示器中的重要组成部分，对于屏幕的正常显示起着至关重要的作用。

在这篇文章中，我将分享我对液晶屏逻辑板TFT偏压电路的理解。

一、什么是液晶屏逻辑板TFT偏压电路液晶屏逻辑板（TFT）偏压电路是指为了正确驱动液晶屏而设计的电路，通过提供恰当的电压，稳定液晶屏的显示效果。

正常的液晶屏显示需要稳定的电压来激活液晶分子，使其能够变换光的透过程度。

二、液晶屏逻辑板TFT偏压电路的工作原理液晶屏逻辑板TFT偏压电路主要通过以下几个关键步骤来实现对液晶屏的驱动：1. 电源供电：液晶屏逻辑板TFT偏压电路通过外部电源提供电力，以确保电路正常运行。

2. 信号接口：液晶屏逻辑板TFT偏压电路通过与显示驱动器和其他逻辑电路的连接，接受来自这些部分的输入信号。

3. 电压转换：偏压电路通过电压转换器，将电源提供的直流电压转换为适合液晶屏的所需电压。

不同的液晶屏具有不同的电压需求，因此偏压电路需要能够根据具体需求提供不同的电压稳定输出。

4. 偏压输出：经过电压转换后，偏压电路输出恰当的电压给液晶屏，以激活液晶分子，实现显示效果。

5. 保护措施：液晶屏逻辑板TFT偏压电路通常还包括一些保护措施，如过电流保护、过热保护等，以确保电路的使用安全性和稳定性。

三、液晶屏逻辑板TFT偏压电路的重要性和作用液晶屏逻辑板TFT偏压电路在液晶屏显示过程中具有重要的作用：1. 稳定性：液晶屏逻辑板TFT偏压电路能够提供稳定的电压输出，确保液晶分子能够正常变换透光度，从而保证屏幕显示的稳定性。

2. 驱动：液晶屏逻辑板TFT偏压电路通过输出正确的电压，可以驱动液晶分子的变化，实现液晶屏的正常显示。

3. 亮度调节：液晶屏逻辑板TFT偏压电路通常还包括亮度调节功能，通过调整电压输出来实现对液晶屏显示亮度的控制，满足不同环境和使用需求。

四、需要注意的问题和发展方向在液晶屏逻辑板TFT偏压电路的设计和应用过程中，需要注意以下问题：1. 电压稳定性：在设计偏压电路时，需要确保电压输出的稳定性，防止过高或过低的电压对液晶显示效果产生不良影响。

液晶屏逻辑板TFT偏压电路工作原理TPS65161能够为TFT-LCD面板提供4路符合时序要求的不同电压输出，并凭借其大电流输出能力，成为大尺寸显示器和LCD TV应用的理想选择。

TPS65161包括可调上电时序和安全功能，如过电压保护、升压转换器和短路保护锁存变换，以及过热保护( 155℃)。

此外，该器件集成了数据驱动信号，控制隔离MOSFET开关，切换VDA与VGH电压。

TPS65161内部框图如上图所示。

一、TPS65161构成的偏压电路主板输出的上屏控制指令( ON -PANCEL)打开上屏控制电路后，输出液晶屏所需的上屏电压(12V)到驱动板，12V电压一方面加到TPS65161的(22)脚，为芯片提供工作电压；另一方面送到外围电路，产生芯片所需的12V_SW、VAA_FB、VAA电压。

在TPS65161(9)脚和(16)脚使能控制信号控制下，上屏电压12V 通过内部降压转换器产生时序控制器和LCD面板所需的驱动电压VDD．并在升压转换器的作用下，产生数据驱动器所需的电压VDA；同时，通过TPS65161内部进行双倍压转换（泵电源）形成扫描驱动器所需的VGH和VGL电压。

上述电压产生的时序驱动关系如下图所示。

1、VDD电压产生电路VDD电压产生电路由UPl(TPS65161)的(15)、(17)、(18)、(20)、(21)脚内部电路及UP8( ME6100D)等外围电路构成，其电路如下图所示。

上电后．TPS65161的⑩脚(ENl)接输入电压12V（高电平）．(20)、(21)脚的输入电压分为两路：一路送到基准电压发生器，产生稳定8V电压，给驱动运放提供工作电压；另一路供给内部MOS 开关管的漏极。

时钟脉冲发生器产生的时钟脉冲送到锯齿波发生器中，经调制处理后输出调制脉冲到运放的同相输入端，误差放大器输出的控制电压输入到运放的反相输入端，经运放比较放大后，输出电压到驱动控制器中，产生驱动脉冲经驱动运放放大后驱动MOS开关管，从(18)脚输出开关脉冲，经DP3稳压，LP2、RP23、CP36、CP37、RP35滤波及限幅后得到VD33V电压。
