逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。
只有该电压正常，逻辑板才可能正常工作。
逻辑板的供电电压的测试点常选择在保险电阻一端。
2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。
3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。
许多逻辑板均标有上述四种电压的测试点。
VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。
4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。
一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。
该选择电压一般有0V 、3.3V 、5v 和12V 几种。
5．正确的帧频选择电压 部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章 电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍 系统 内存(EEPROM) 刷屏数据 IIC 总线进入汇编 看图辨故障 错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备 彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电 屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。
液晶屏逻辑板原理分析与维修屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。
白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。
）；第二个电压是25V或者是30V，由屏而定。
（它是由DC----DC 变换电路输出的。
）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。
一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC 变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。
液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。
因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。
用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是死马当活马治，不成功就真的成死马了。
一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。
2、调节显示器时菜单乱码，更换主芯片或者存储器。
开机字符，雪花点一切基本正常，当接上RF信号后，发现图像在亮的地方有彩色镶边，就像LVDS线接触不良一样！越亮的地方越严重。
亮度低的时候，基本看不出来。
首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50的情况下，画面基本和正常无异，基本看不出故障来了。
这说明了故障范围可以排除主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏。
海信液晶电视机T-CON电路原理分析郝铭李方健编前语：近几年来，液晶电视机已大量进入平常百姓家中，已逐步取代CRT电视机，成为百姓购买电视机的首选。
仅从电视机的图像处理电路上看，液晶电视机与CRT电视机最大的不同，就是增加了时序控制（T-CON）电路，也称为逻辑板电路，这是液晶电视机维修中的难点。
本文将对T-CON电路的基本工作原理进行讲解，并以海信一款典型T-CON电路为例，对具体电路进行分析。
一、T-CON电路基本工作原理那么什么是时序控制电路？它在液晶屏中的作用是什么？它的电路组成有哪些呢？下面逐一进行介绍。
1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪，其活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直采用的是CRT。
同时，几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的，并一直沿用至今。
CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1所示。
为了适应CRT的这个显示特点，在发送端也利用扫描的方式，在行、场同步信号控制下把图像分解成一个个像素，按照时间的先后顺序进行传送，并且在一行像素和一场像素的间隔处，插入行同步和场同步信号，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间而串行排列的图像信号。
图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件，这是一种从结构上、显示原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，如图2所示。
所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号，但是只要在液晶屏的前端增加一个特殊的转换电路，也就是“时序控制器”，就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。
这个“时序控制器”就是我们常说的时序控制电路，也称为逻辑电路、T-CON电路，是液晶屏可以正常显示目前视频图像信号的关键部件。
图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像，液晶屏是矩阵显示组合图像。

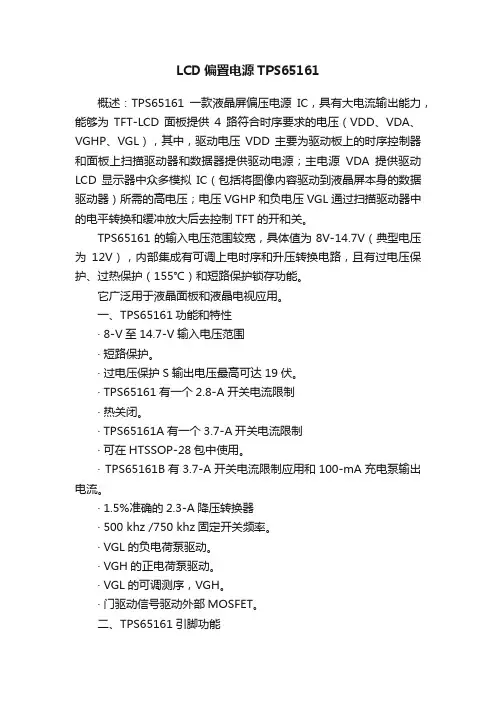

LCD偏置电源TPS65161概述：TPS65161一款液晶屏偏压电源IC，具有大电流输出能力，能够为TFT-LCD面板提供4路符合时序要求的电压（VDD、VDA、VGHP、VGL），其中，驱动电压VDD主要为驱动板上的时序控制器和面板上扫描驱动器和数据器提供驱动电源；主电源VDA提供驱动LCD显示器中众多模拟IC（包括将图像内容驱动到液晶屏本身的数据驱动器）所需的高电压；电压VGHP和负电压VGL通过扫描驱动器中的电平转换和缓冲放大后去控制TFT的开和关。
TPS65161的输入电压范围较宽，具体值为8V-14.7V（典型电压为12V），内部集成有可调上电时序和升压转换电路，且有过电压保护、过热保护（155℃）和短路保护锁存功能。
它广泛用于液晶面板和液晶电视应用。
一、TPS65161功能和特性· 8-V至14.7-V输入电压范围· 短路保护。
· 过电压保护S输出电压最高可达19伏。
· TPS65161有一个2.8-A开关电流限制· 热关闭。
· TPS65161A有一个3.7-A开关电流限制· 可在HTSSOP-28包中使用。
· TPS65161B有3.7-A开关电流限制应用和100-mA充电泵输出电流。
· 1.5%准确的2.3-A降压转换器· 500 khz /750 khz固定开关频率。
· VGL的负电荷泵驱动。
· VGH的正电荷泵驱动。
· VGL的可调测序，VGH。
· 门驱动信号驱动外部MOSFET。
二、TPS65161引脚功能三、TPS65161内部方框图四、TPS65161典型应用电路。

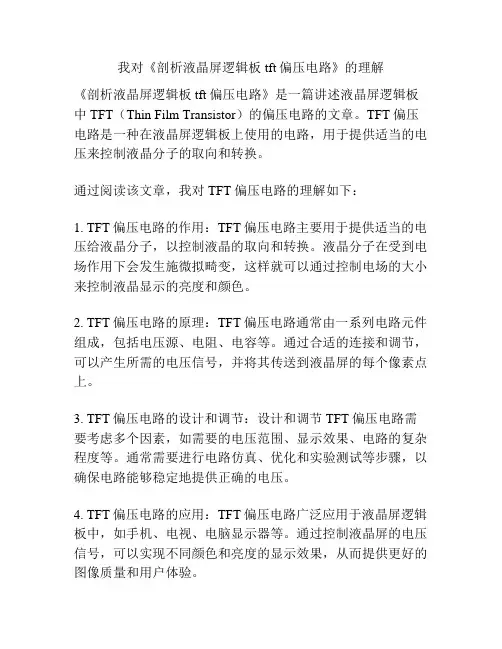

我对《剖析液晶屏逻辑板tft偏压电路》的理解
《剖析液晶屏逻辑板tft偏压电路》是一篇讲述液晶屏逻辑板中TFT（Thin Film Transistor）的偏压电路的文章。
TFT偏压电路是一种在液晶屏逻辑板上使用的电路，用于提供适当的电压来控制液晶分子的取向和转换。
通过阅读该文章，我对TFT偏压电路的理解如下：
1. TFT偏压电路的作用：TFT偏压电路主要用于提供适当的电压给液晶分子，以控制液晶的取向和转换。
液晶分子在受到电场作用下会发生施微拟畸变，这样就可以通过控制电场的大小来控制液晶显示的亮度和颜色。
2. TFT偏压电路的原理：TFT偏压电路通常由一系列电路元件组成，包括电压源、电阻、电容等。
通过合适的连接和调节，可以产生所需的电压信号，并将其传送到液晶屏的每个像素点上。
3. TFT偏压电路的设计和调节：设计和调节TFT偏压电路需要考虑多个因素，如需要的电压范围、显示效果、电路的复杂程度等。
通常需要进行电路仿真、优化和实验测试等步骤，以确保电路能够稳定地提供正确的电压。
4. TFT偏压电路的应用：TFT偏压电路广泛应用于液晶屏逻辑板中，如手机、电视、电脑显示器等。
通过控制液晶屏的电压信号，可以实现不同颜色和亮度的显示效果，从而提供更好的图像质量和用户体验。
总的来说，《剖析液晶屏逻辑板tft偏压电路》是一篇介绍TFT偏压电路的文章，通过对TFT偏压电路的理解和应用，可以更好地理解和使用液晶屏逻辑板。

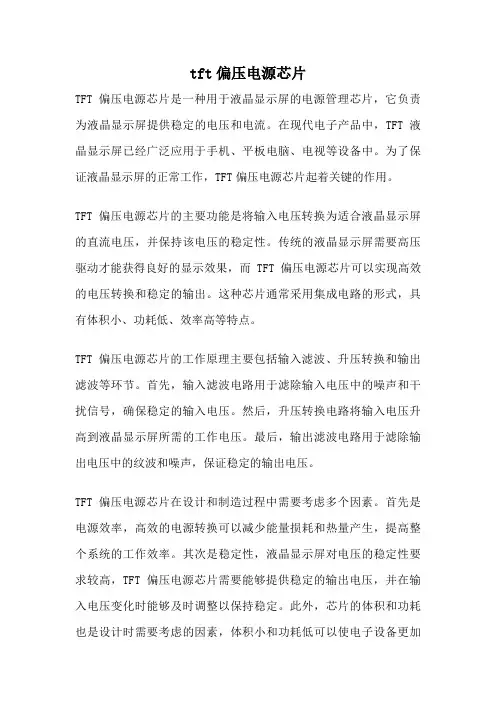

tft偏压电源芯片TFT偏压电源芯片是一种用于液晶显示屏的电源管理芯片，它负责为液晶显示屏提供稳定的电压和电流。
在现代电子产品中，TFT液晶显示屏已经广泛应用于手机、平板电脑、电视等设备中。
为了保证液晶显示屏的正常工作，TFT偏压电源芯片起着关键的作用。
TFT偏压电源芯片的主要功能是将输入电压转换为适合液晶显示屏的直流电压，并保持该电压的稳定性。
传统的液晶显示屏需要高压驱动才能获得良好的显示效果，而TFT偏压电源芯片可以实现高效的电压转换和稳定的输出。
这种芯片通常采用集成电路的形式，具有体积小、功耗低、效率高等特点。
TFT偏压电源芯片的工作原理主要包括输入滤波、升压转换和输出滤波等环节。
首先，输入滤波电路用于滤除输入电压中的噪声和干扰信号，确保稳定的输入电压。
然后，升压转换电路将输入电压升高到液晶显示屏所需的工作电压。
最后，输出滤波电路用于滤除输出电压中的纹波和噪声，保证稳定的输出电压。
TFT偏压电源芯片在设计和制造过程中需要考虑多个因素。
首先是电源效率，高效的电源转换可以减少能量损耗和热量产生，提高整个系统的工作效率。
其次是稳定性，液晶显示屏对电压的稳定性要求较高，TFT偏压电源芯片需要能够提供稳定的输出电压，并在输入电压变化时能够及时调整以保持稳定。
此外，芯片的体积和功耗也是设计时需要考虑的因素，体积小和功耗低可以使电子设备更加轻薄和节能。
近年来，随着电子产品的不断发展和更新换代，TFT偏压电源芯片也在不断改进和优化。
新一代的TFT偏压电源芯片采用了更加先进的工艺和设计，提供更高的效率和更稳定的输出。
同时，一些芯片还增加了多种保护功能，如过压保护、过流保护和短路保护等，以提高系统的安全性和稳定性。
TFT偏压电源芯片是一种关键的电源管理芯片，用于为液晶显示屏提供稳定的电压和电流。
它在电子设备中起着重要的作用，影响着液晶显示屏的显示效果和整个系统的性能。
随着电子产品的不断发展，TFT偏压电源芯片也在不断演进和创新，为用户提供更好的使用体验。
“奇美”32寸液晶屏逻辑板（TCON）电路分析及故障检修（一、电路原理部分）2012年2月3日郝铭发表评论阅读评论本文是对常见的“奇美”32寸液晶屏逻辑板（V315B3-LN1 REV.C1），俗称TCON板的组成、结构、电路进行了详细的介绍，并对关键的单元电路进行了分析，弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。
一、什么是时序控制电路，时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪，在上个世纪的七十年中，活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直是采用的是CRT。
这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的，这个专门为CRT显示制定的视频图像信号一直沿用至今。
CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1.1所示。
为了适应CRT的这个显示特点，在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素，并按照时间的先后顺序的传送；并且以一行像素和一场像素的间隔插入行同步和场同步信号等，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间串行排列的图像信号。
图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件；这是一种从结构上，原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，图1.2所示。
其图像显示驱动方式也完全不同于CRT图像显示驱动方式，但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号，因为目前所有的视频图像信号源标准还是上个世纪；视频图像信号源的标准。
现在的问题是；液晶屏能直接显示原来CRT显示的信号标准吗？回答是否定的；不能。
但是只要在液晶屏的前端设置一个特殊的转换电路，图1.2中所示的“时序控制器”，就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。
TCL液晶电视逻辑板的原理与维修方案——图解一、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。
液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压，见图1所示。
（1 ）VDD：一般为3.3V，用于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，一般为一5V、VGL电压产生电路原理图如图2所示；（3）VGH：屏TFT的开通电压，一般为20V～35V、VGH电压产生电路原理图如图3所示；（4）VDA：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。
不同的屏VGL、VGH电压值不同，它们的产生电路如图4所示（VGL的产生电路为UP1的⑧、⑩、14脚，VGH的产生电路为UP1的11、13、24脚）。
以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。
逻辑板的工作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为高、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。
逻辑板的作用：把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。
具体就是把主板送来的LVDS信号经过转换，产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。

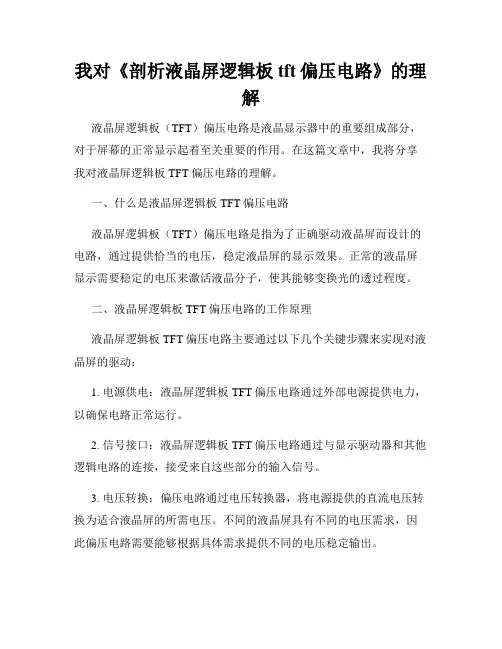

我对《剖析液晶屏逻辑板tft偏压电路》的理解液晶屏逻辑板（TFT）偏压电路是液晶显示器中的重要组成部分，对于屏幕的正常显示起着至关重要的作用。
在这篇文章中，我将分享我对液晶屏逻辑板TFT偏压电路的理解。
一、什么是液晶屏逻辑板TFT偏压电路液晶屏逻辑板（TFT）偏压电路是指为了正确驱动液晶屏而设计的电路，通过提供恰当的电压，稳定液晶屏的显示效果。
正常的液晶屏显示需要稳定的电压来激活液晶分子，使其能够变换光的透过程度。
二、液晶屏逻辑板TFT偏压电路的工作原理液晶屏逻辑板TFT偏压电路主要通过以下几个关键步骤来实现对液晶屏的驱动：1. 电源供电：液晶屏逻辑板TFT偏压电路通过外部电源提供电力，以确保电路正常运行。
2. 信号接口：液晶屏逻辑板TFT偏压电路通过与显示驱动器和其他逻辑电路的连接，接受来自这些部分的输入信号。
3. 电压转换：偏压电路通过电压转换器，将电源提供的直流电压转换为适合液晶屏的所需电压。
不同的液晶屏具有不同的电压需求，因此偏压电路需要能够根据具体需求提供不同的电压稳定输出。
4. 偏压输出：经过电压转换后，偏压电路输出恰当的电压给液晶屏，以激活液晶分子，实现显示效果。
5. 保护措施：液晶屏逻辑板TFT偏压电路通常还包括一些保护措施，如过电流保护、过热保护等，以确保电路的使用安全性和稳定性。
三、液晶屏逻辑板TFT偏压电路的重要性和作用液晶屏逻辑板TFT偏压电路在液晶屏显示过程中具有重要的作用：1. 稳定性：液晶屏逻辑板TFT偏压电路能够提供稳定的电压输出，确保液晶分子能够正常变换透光度，从而保证屏幕显示的稳定性。
2. 驱动：液晶屏逻辑板TFT偏压电路通过输出正确的电压，可以驱动液晶分子的变化，实现液晶屏的正常显示。
3. 亮度调节：液晶屏逻辑板TFT偏压电路通常还包括亮度调节功能，通过调整电压输出来实现对液晶屏显示亮度的控制，满足不同环境和使用需求。
四、需要注意的问题和发展方向在液晶屏逻辑板TFT偏压电路的设计和应用过程中，需要注意以下问题：1. 电压稳定性：在设计偏压电路时，需要确保电压输出的稳定性，防止过高或过低的电压对液晶显示效果产生不良影响。

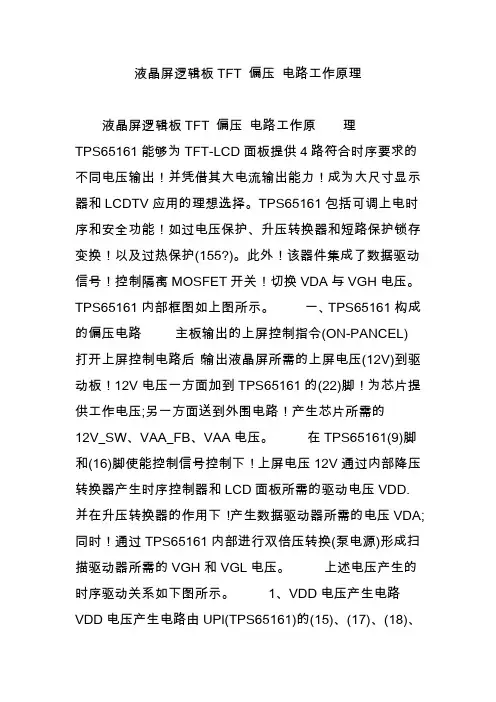

液晶屏逻辑板TFT 偏压电路工作原理液晶屏逻辑板TFT 偏压电路工作原理TPS65161能够为TFT-LCD面板提供4路符合时序要求的不同电压输出！并凭借其大电流输出能力！成为大尺寸显示器和LCDTV应用的理想选择。
TPS65161包括可调上电时序和安全功能！如过电压保护、升压转换器和短路保护锁存变换！以及过热保护(155?)。
此外！该器件集成了数据驱动信号！控制隔离MOSFET开关！切换VDA与VGH电压。
TPS65161内部框图如上图所示。
一、TPS65161构成的偏压电路主板输出的上屏控制指令(ON-PANCEL)打开上屏控制电路后！输出液晶屏所需的上屏电压(12V)到驱动板！12V电压一方面加到TPS65161的(22)脚！为芯片提供工作电压;另一方面送到外围电路！产生芯片所需的12V_SW、VAA_FB、VAA电压。
在TPS65161(9)脚和(16)脚使能控制信号控制下！上屏电压12V通过内部降压转换器产生时序控制器和LCD面板所需的驱动电压VDD.并在升压转换器的作用下！产生数据驱动器所需的电压VDA;同时！通过TPS65161内部进行双倍压转换(泵电源)形成扫描驱动器所需的VGH和VGL电压。
上述电压产生的时序驱动关系如下图所示。
1、VDD电压产生电路VDD电压产生电路由UPl(TPS65161)的(15)、(17)、(18)、(20)、(21)脚内部电路及UP8(ME6100D)等外围电路构成！其电路如下图所示。
上电后.TPS65161的?脚(ENl)接输入电压12V(高电平).(20)、(21)脚的输入电压分为两路:一路送到基准电压发生器！产生稳定8V电压！给驱动运放提供工作电压;另一路供给内部MOS开关管的漏极。
时钟脉冲发生器产生的时钟脉冲送到锯齿波发生器中！经调制处理后输出调制脉冲到运放的同相输入端！误差放大器输出的控制电压输入到运放的反相输入端！经运放比较放大后！输出电压到驱动控制器中！产生驱动脉冲经驱动运放放大后驱动MOS开关管！从(18)脚输出开关脉冲！经DP3稳压！LP2、RP23、CP36、CP37、RP35滤波及限幅后得到VD33V电压。
在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。
什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同（CRT是扫描成像、液晶屏是矩阵成像），液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的排列顺序、时间关系进行转换，以便液晶屏能正确显示。
图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。
这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。
重新编排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。
每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。
这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。
也是一个独立的整体。
这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。
为了保证此电路正常工作，一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源一般就称为：TFT偏压电路）；由整机的主开关电源提供一个5V或12V电压，给这个开关电源供电，并由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是一个独立的系统他有一个单独的开关电源，DVD机是一个独立的系统他也有一个单独的开关电源一样。
是非常重要也是故障率极高的部分（开关电源都是故障率最高的部分，要重点考虑）。
图1所示是液晶屏驱动系统框图。
从图中可以看出，其中的“TFT偏压供电开关电源”就是这个独立系统电路的供电电源它产生这个驱动系统电路需要的各种电压，有VDD、VDA、VGL和VGH电压供各电路用。
图1这个独立的液晶屏驱动电路的供电系统；主要产生4个液晶屏驱动电路所需的电压：1 VDD 屏驱动电路工作电压，类似一般模拟集成电路的VCC。
一般为3.3V。
2 VGL 屏TFT薄膜开关MOS管的关断电压，一般为-5V。
3 VGH 屏TFT薄膜开关MOS管的开通电压，一般为20V~30V。
4 VDA 屏数据驱动电压，VDA经基准处理后，由伽马电路用以产生灰阶电压，一般为14V~20V。
以上电压不同的屏；电压值不同。
这些输出的任一电压出现问题，都会出现不同的图像显示故障，可见其重要性。
并且也是故障多发部位。
也是液晶电视维修人员必须掌握的部分，这个电路在某些文章、资料里称为：液晶屏逻辑板TFT偏压电路。
这篇文章的推出；显然是“及时雨、雪中送碳”，并且此文是介绍的目前普片采用的TFT偏压供电芯片TPS65161作为典型进行分析，怀着欣喜的心情细细的阅读此文章，看完后感到非常的遗憾、失望，此文把VDD、VDA、VGL和VGH四种电压产生的原理阐述错了，对关键电压的产生过程没有任何交代（模糊词汇一语而过），例如图6中CP22、DP8组成的半波负压整流电路（产生VGL）的工作原理、CP18、DP5组成的半波正压整流电路（产生VGH）的工作原理，这些都是这个TFT偏压电路的重点，文中并把产生VDA电压的并联型的开关电源误认为是滤波电路（12V电压莫名其妙的经过滤波电路就能上升成为近20多伏的VDA 电压）、把产生VDD电压的串联型的开关电源的蓄能电感（LP2）也误认为是滤波电感、把串联开关电源的续流二极管DP3误认为是稳压二极管等，这样的叙述无法正确的分析故障，也容易误导维修人员对电路、故障进行分析。
便于对照，以下是复制原文：也请精通此电路的师傅们参加讨论，把液晶的维修技术广为传播。
（以上是某杂志某一段原文复制）下面把我们分析的结果提供给大家以便对照参考（如有不对也请指正）。
TPS65161集成电路是美国德州仪器公司（Texas Instruments）出品的一款专门为32寸以上尺寸TFT液晶屏驱动电路提供偏置电压的开关电源芯片。
内部有一个高于500K振荡频率的振荡激励电路，该芯片12V供电；可以支持4组经过稳压的输出电压；即VDD、VGL、VGH、VDA电压，特别是能提供较大的电流容量，并且电压幅度可以调整以适应不同类型的液晶屏。
集成电路具有短路保护及过温度保护。
下面对VDD、VDA、VGH、VGL产生的原理及过程进行分析，原理图就仍然采用上面作者绘制的电路原理图。
（上面图4中原作者把Q2 P沟道误绘制成N沟道）。
VDD电压产生：图3所示（仍旧采用原文图片序号）是TPS65161芯片VDD电压产生部分原理图；图3 原文中VDD电压产生插图图3 原文中VDD电压产生插图（局部放大）在图3中，TPS65161内部的MOS管Q3、外部的LP2及DP3组成了一个串联型的开关电源，由TPS65161内部的振荡激励信号控制Q3开关电源工作。
等效电路如图3.1所示。
图3.1在图3.1中；串联开关电源的开关管是集成电路TPS65161内部的Q3，工作过程如下；在T1时间：图3.2所示；集成电路的22脚输入12V电压经Q3、LP2流通向负载供电，由图3.2图3.3于LP2内部自感电势的作用（自感电势方向为：左正右负），由于流经LP2的电流线性的增长，输出端电压逐步上升，并且线性增长的电流在LP2内部以磁能的形式存储起来，图3.2中红色箭头所示是电流方向、蓝色箭头所示是LP2的自感电势方向。
在T2时间；输出端电压上升到3.3V时经过分压取样电路RP20、RP12、RP22、RP14组成的分压取样电路的取样电压反馈至TPS65161的稳压控制15脚，控制Q3断开，这时12V 输入电压形成的电流被切断；LP2内部的电流也被切断，电流被切断LP2内部存储的磁能也无法继续维持，磁能即迅速转换成方向为左负右正的感生电势（楞次定律）图3.3中蓝色箭头所示感生电势方向，这个左负右正的感生电势的方向正好继续维持着在T1时间流过RP23的电流方向，由于Q3的断开，这个左负右正的感生电势经过LP2、RP23、DP3（续流二极管）流通继续维持着对负载的供电。
这就是VDD产生的过程，其中由于输出电压较低3.3V，续流二极管DP3采用了低压降的肖特基管，此管故障率比较高，维修过程中应特别加以注意，此管绝不是稳压管。
VDA电压的产生：VDA电压是列驱动电路的数据驱动电压；该电压最终要经过一定的处理产生非线性的阶梯电压以控制液晶屏的分子不同扭曲角度，这个电压就叫灰阶电压，如果没有这个电压或者电压不正常，图像就会没有或者出现严重的层次失真（灰度失真）。
不同特性的屏这个电压的高低不同，一般在14V至20V左右的范围内。
在“剖析液晶屏逻辑板TFT偏压电路”一文中介绍；VDA电压是先由12V供电电压经过升压成为20V左右的V AA_FB电压(不能超过23V否则过压保护电路启控工作)，再经过控制就成为VDA电压（V AA_FB电压就是VDA电压）。
原文的图4所示，该V AA_FB电压再经过QP1开关控制由L11输出VDA电压，原文中的图5所示。
图4 原文中图4（图中Q2应为P沟道MOS）（图4中上面的V12表示主板送来的12V电压）原文图4的局部图原文由V AA_FB产生VDA原理图（原文中的图5 所示是V AA_FB电压经过QP1控制后成为V AA经过RP9、L11成为VDA）以下是原文中对V AA_FB产生的原理及过程的一段叙述(黑体字是原文)：V AA_FB电压产生电路V AA_FB电压产生电路由UP1(TPS65161)的1—5、28脚内部电路及外围电路构成，其电路如图4所示。
UPl(TPS65161)12脚为主升压转换器工作方式设置，决定其内部电路是工作在脉冲宽度调制或500／750kHz固定开关频率方式。
本方案中，12脚经RP25(0Ω电阻)接12V输入电压，工作在750kHz固定开关频率。
主升压转换器有一个可调节的软启动电路，以防止在启动过程中的高涌流。
软启动时间由连接到28脚的外部电容器CP26设置。
28脚内部连接一恒流源，与内部电流限制与软启动脚电压成正比。
在达到内部软启动的阈值电压时，比较器被释放电流限制。
软启动电容器值愈大，软开始时间越长。
上电后，12V输入电压经CP5、CP6、LP3滤波后，一路加到DP1、CP7、CP8、CP9、CPl0组成的滤波电路，产生V AA_FB电压；另一路加到UPl(TPS65161)的4、5脚。
V AA_FB电压经CPl6滤波后加到UPl(TPS65161)的3脚，3脚内接一个过电压保护开关Q2和过电压保护比较器，过电压保护比较器将3脚电压与内部基准电压进行比较，当3脚电压上升到23V时，TPS65161内部驱动控制器关掉N通道MOSFET，只有输出电压低于过电压阈值后，内部驱动控制器才会再开始工作。
在上面的图4中，VDA电压是如何产生的？以上原文中的失误在于：12V电压经过电感LP3 (文中误认为是滤波元件）及DP1就莫名其妙的上升为近20V的V AA_FB电压？，原文；根本没有看到LP3、Q1、DP1的组合实际上是一个并联型的开关电源，LP3在此处是一个储能电感的作用，所以原文的电路的分析也不能是合理的。
图中的关键是LP3、Q1、DP1的组合是一个典型的并联型开关电源（图4.1所示），其中LP3是开关电源的储能电感，Q1是开关电源的开关管，DP1是开关电源的整流二极管。
图4.1所示是组成的并联型开关电源的等效电路，集成电路TPS65161的1(FB)脚是这个并联型开关电源的稳压控制端，由输出端RP2、RP5、RP4、RP3组成的取样电路送来取样信号，控制激励Q1开关管激励信号的脉冲宽度，以达到稳压的目的。
并联型的开关电源一般都是升压型的，在这个并联型的开关电源中输出电压(V AA_FB)等于供电电压12V和LP3上面感生电势(ULP3)的叠加。
