减速器带式输送机传动系统方案

《机械设计》课程设计说明书课题名称带式输送机的传动系统设计学院 xxxxxXXXXXXXX专业机械设计制造与其自动化作者 XXXXXXXXXXXXXXXXXX学号 XXXXXXXXXXXXXXXXXX指导老师 XXXXXXXXXXXXXXXXXXX二0一五年十二月二十一目录第一章绪论 (1)第二章减速器结构选择与相关性能参数计算 (2)第三章V带传动设计 (4)第四章齿轮的设计计算 (6)第五章轴的设计计算 (12)第六章轴承、键和联轴器的选择 (18)第七章减速器润滑、密封与附件的选择确定以与箱体主要结构尺寸的计算 (20)第八章设计小结 (24)参考资料 (24)第一章绪论1.1 设计目的（1）培养我们理论联系实际的设计思想，训练综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。

（3）另外培养了我们查阅和使用标准、规范、手册、图册与相关技术资料的能力以与计算、绘图数据处理等设计方面的能力。

1.2传动方案拟定1、传动系统的作用与传动方案的特点：机器一般是由原动机、传动装置和工作装置组成。

传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。

传动装置是否合理将直接影响机器的工作性能、重量和成本。

合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

本设计中原动机为电动机，工作机为皮带输送机。

传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。

带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。

《机械设计》课程设计设计说明书带式输送机传动系统设计起止日期：2019 年12 月29 日至2020年 1 月10 日学生姓名王班级机设1706班学号1740570成绩指导教师(签字)目录第一部分概述 (1)1.1设计的目的 (1)1.2设计计算步骤 (1)第二部分.设计任务书及方案拟定 (2)2.1《机械设计》课程设计任务书 (2)2.2.传动系统方案拟定 (3)第三部分选择电动机 (3)3.1电动机类型的选择 (3)3.2确定传动装置的效率 (3)3.3选择电动机容量 (4)3.4确定传动装置的总传动比和分配传动比 (5)3.5动力学参数计算 (6)第四部分减速器齿轮传动设计计算 (7)第五部分链传动设计计算 (11)第六部分传动轴和传动轴承及联轴器的设计 (13)6.1输入轴设计计算 (13)5.2输出轴设计计算 (18)第七部分轴承的选择及校核计算 (22)7.1输入轴的轴承计算与校核 (22)7.2输出轴的轴承计算与校核 (23)第八部分键联接的选择及校核计算 (24)8.1输入轴键选择与校核 (24)8.2输出轴键选择与校核 (25)第九部分联轴器的选择 (25)第十部分减速器的润滑和密封 (25)10.1减速器的润滑 (25)10.2减速器的密封 (26)第十一部分减速器附件及箱体主要结构尺寸 (26)11.1减速器附件的设计与选取 (26)11.2减速器箱体主要结构尺寸 (31)第十二部分设计小结 (33)第十三部分参考文献 (34)第一部分概述1.1设计的目的设计目的在于培养机械设计能力。

设计是完成机械专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节，其目的为:1.通过设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。

2.通过设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。

目录一设计任务 (2)二电动机选择 (3)三各级传动比分配 (5)四 V带设计 (7)五齿轮设计 (10)六传动轴设计 (14)6.1输出轴的计算 (14)6.2输入轴的计算 (18)七轴承的校核 (22)八键连接收割机 (22)九联轴器设计 (23)十箱体结构的设计 (23)十一设计小结 (25)参考文献 (26)一设计任务设计带式输送机的传动系统。

要求传动系统含有单级圆柱齿轮减速器以及V带传动。

1 、传动系统方案带式输送机有电动机驱动，电动机1通过V带传动2将动力传入单机圆柱齿轮减速器3，再通过联轴器4，将动力传至输送机滚筒5，带式输送带6工作。

2 、原始数据设输送带最大有效拉力F=2800N，输送带工作速度v=10.5m/s,输送机滚筒直径为D=450mm。

3 、工作条件带式输送机在常温下连续工作、单向运转；空载起动，工作载荷较平稳；两班制（每班工作8h）要求减速器设计寿命为8年，大修期为2~3年，中批量生产；输送带工作速度v的允许误差为±5%，三相交流电源的电压为380/220V。

二 电动机选择1、电动机类型和结构的选择：选择Y 系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。

2、电动机容量的选择：根据已知条件，工作机所需要的有效功率为KW Fv P w 76.410007.128001000=⨯==由电动机至运输带的传动总效率为：η=η2×ηa ３×η３×η４×η5式中：ηa 、η2、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。

取ηa =0.98、η２=0.95、η３=0.98、η４=0.99、η5=0.96 则： η=0.83279 工作时，电动机所需功率为kW P P wd 716.583279.076.4===η由《课程设计》表12-1可知，满足P e ≥P d 条件的Y 系列三相异步电动机额定功率P e 应取为7.5KW 。

课程设计带式运输机传动装置设计 ---- 单级圆柱齿轮减速器设计课程设计任务书机械工程学院（系、部）机械设计与制造 ____________ 专业班级机械设计带式运输机传动装置设计一一单级圆柱齿轮减速器完成期限:起止日期工作内容课程名称: 设计题目 设计 内容及任务进度安排、设计的主要技术参数一、传动万案 单级圆柱齿轮减速器 三、设计任务1. 按照给定的设计数据和传动方案设计减速器装置；2. 完成减速器装配图1张（A0或A1）；3. 零件工作图3张；4. 编写设计计算说明书1份。

2007.12.30 -传动装置总体设计2008.1.2指导教师（签字）： __________ 年月日系（教研室）主任（签字）： ________________ 年月日机械设计设计说明书带式运输机传动装置设计单级圆柱齿轮减速器设计任务书起止日期:学生姓名班级_______________________________ 学号_______________________________ 成绩_______________________________ 指导教师（签字） ______________________________机械工程学院机械设计课程设计带式运输机上的单级圆柱齿轮减速器的设计传动装置简图：带式运输机的传动装置如图1图1 带式运输机的传动装置原始数据如表1表1 带式输送机传动装置原始数据三、工作条件三班制，使用年限10年，每年按365天计算，连续单向，载荷平稳，小批量生产，运输链速度允许误差为链速度的_5%四、传动方案如图2五、设计任务设计计算说明书一份，零件图3张，装配图1张。

一、设计方案分析I选择电动机的类型和结构1选择电动机的类型因为装置的载荷平稳，单向连续长期工作，因此可选用丫型闭式笼型二项异步电动机，电压为380V。

该电机工作可靠，维护容易，价格低廉，、配调速装置，可提高起动性能。

2确定电动机功率（1）根据带式运输机工作类型，选取工作机效率为n w =0.96工作机所需功率P W= FV= 700 2.5=1.823kw1000% 1000996（2）查机参考文献［1］表10-2可以确定各部分效率：①联轴器效率：口联=0.98 ；②滚动轴承传动效率：n滚=0.99 ；③闭式直齿圆柱齿轮传动效率：查参考文献［2］表16-2，选取齿轮精度等级为8级，传动效率□齿不低于0.97 （包括轴承不低于0.965）故取□齿=0.97 ；④滚筒传动效率：一般选取"筒=0.99 ；⑤V带传动效率：查参考文献［2］表3确定选用普通V带传动，一般选取耳带=0.96 ；⑥由上数据可得传动装置总效率：□n 3 n n n总一联•滚•齿•筒•带=0.98 X 0.99 3X 0.97 X 0.99 X 0.96 =0.8766（3）电动机所需功率：p-P w1.823kwP d = n = =2.08kwa 0.8766（4）确定电动机的额定功率P cd :因为载荷平稳，连续运转，电动机额疋功率P cd略大于p d 耳w =0.96 P W =1.823kw11联=0.98 "滚=0.99* 齿=0.97口筒=0.99□带=0.96n总=0.8766 p d =2.08kw计算与说明主要结果查参考文献［1］表19-1，丫系列三相异步电动机的技术参数，选电动机额定功率为P ed =2.2kw。

课程设计题目带式运输机传动装置设计教学院机电工程学院专业机械制造及自动化班级机械制造及自动化(专)2010(1)班姓名指导教师2012 年05 月28 日前言设计目的:机械设计课程是培养学生具有机械设计能力的技术基础课。

课程设计则是机械设计课程的实践性教案环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的的理论与实际知识去分析和解决机械设计问题的能力。

（2）学习机械设计的一般方法，掌握机械设计的一般规律。

（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件的工作能力，确定尺寸及掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。

（4）学习进行机械设计基础技能的训练，例如：计算、绘图、查阅设计资料和手册、运用标准和规定。

目录一、确定传动方案 (1)二、选择电动机 (1)一、选择电动机 (1)二、计算传动装置的总传动比并分配各级传动比 (2)三、计算传动装置的运动参数和动力参数 (2)三、传动零件的设计计算 (3)（1）普通V带传动 (4)（2）圆柱齿轮设计 (5)四、低速轴的结构设计 (7)（1）轴的结构设计 (7)（2）确定各轴段的尺寸 (8)（3）确定联轴器的尺寸 (10)（4）按扭转和弯曲组合进行强度校核 (10)五、高速轴的机构设计 (13)六、键的选择及强度校核 (13)七、选择轴承及计算轴承的寿命 (14)八、选择轴承润滑与密封方式 (16)九、箱体及附件的设计 (17)（1）箱体的选择 (17)（2）选择轴承端盖 (17)（3）确定检查孔与孔盖 (17)（4）通气孔 (17)（5）油标装置 (17)（6）螺塞 (17)（7）定位销 (17)（8）起吊装置 (17)（9）设计小结 (18)参考文献 (19)图A-1 Fw(N) Vw(m/s) Dw(mm) η2000 2.7 380 0.95 1)选择电动机类型和结构形式 根据工作要求和条件，选用一般用途的Y 系列三相异步电动机，结构为卧室封闭结构 2）确定电动机功率 工作机所需的功率Pw （kW ）按下式计算W P = W W W v F η1000 =kw 68.595.010007.22000=⨯⨯1）各轴段的直径因本减速器为一般常规用减速器，轴的材料无特殊要求，故选择45钢，正火处理查教材知 45钢的A=118～107带入设计公式。

带式运输机的总体传动方案
带式运输机的总体传动方案可以有以下几种常见的方式：
1. 电机直接驱动：将电动机直接安装在运输机的驱动装置上，通过齿轮减速器或联轴器将动力传递给输送带，实现运输机的正常运行。

2. 电机 + 铰链联轴器驱动：在电机输出轴和输送带轴之间通过铰链联轴器进行连接，实现动力传递。

这种方式适用于输送机过长、电机功率较大的情况。

3. 液压传动：使用液压马达作为动力源，通过液压泵提供液压动力，将运动转换为力矩，从而驱动输送带运行。

这种方式适用于对传动稳定性要求较高的场合。

4. 齿轮传动：使用齿轮传动装置将电机或其他动力源的转速和转矩传递给输送带。

这种方式适用于速度调节范围相对较小的情况。

以上是常见的几种传动方案，具体应选择合适的方案应根据具体的工作条件、负载要求和能源供给等因素来确定。

在选用任何传动方案时，请确保符合相关安全规定，并按照设计参数进行合理设定和选择。

机械设计课程设计报告——V带式输送机传动系统设计院系及专业：设计者：指导老师：目录一、设计任务书 (4)二、传动装置的总体设计 (5)（一）、电动机的选择 (5)（二)、传动比的分配及转速校核 (7)（三）、减速器各轴转速、功率、转矩的计算 (10)三、传动零件的设计计算 (12)（一）、V带设计 (12)（一）、V带轮的结构设计 (12)（二）、V带的计算设计 (13)（二）、齿轮传动的设计 (16)（一）、高速级齿轮传动设计计算 (16)（二）、高速级齿轮传动的几何尺寸 (21)（三）、低速级齿轮传动设计计算 (21)（四）、低速级齿轮传动的几何尺寸 (26)四、轴的设计： (26)（一）、高速轴 (26)（一）、高速轴的设计 (26)（二）、高速轴的计算与校核 (29)（二）、中间轴 (32)（一）、中间轴的设计 (32)（二）、中间轴的计算与校核 (34)（三）、低速轴 (36)（一）、低速轴的设计 (36)（二）、低速轴的计算与校核 (38)五、轴承校核： (40)六、箱体的设计计算 (44)七、减速器的润滑设计 (45)（一）齿轮的润滑设计 (45)（二）、轴承的润滑及设计 (46)八、密封 (46)九、结束语 (47)一、设计任务书带式输送机传动系统设计1.设计任务设计带式输送机传动系统。

采用V带传动及两级圆柱齿轮减速器。

2.传动系统参考方案（见图）带式输送机由电动机驱动。

电动机1通过V带传动将动力传入两级圆柱齿轮减速器3，再通过联轴器4将动力传至输送机滚筒5，带动输送带6工作。

3.原始数据：输送带有效拉力F= 6800N输送带工作速度v= 0.48m/s （允许误差±5%） 输送机滚筒直径d= 425 mm 减速器设计寿命为5年。

４、工作条件：两班制，常温下连续工作；空载起动，工作载荷平稳；三相交流电源，电压为380/220伏。

二、传动装置的总体设计（一）、电动机的选择一、选择电动机，确定传动方案及计算运动参数：（一） 电动机的选择：（1）、选择电动机类型：按工作要求和条件，选用三箱笼型异步电动机，封闭式结构，电压380V ，Y 型。

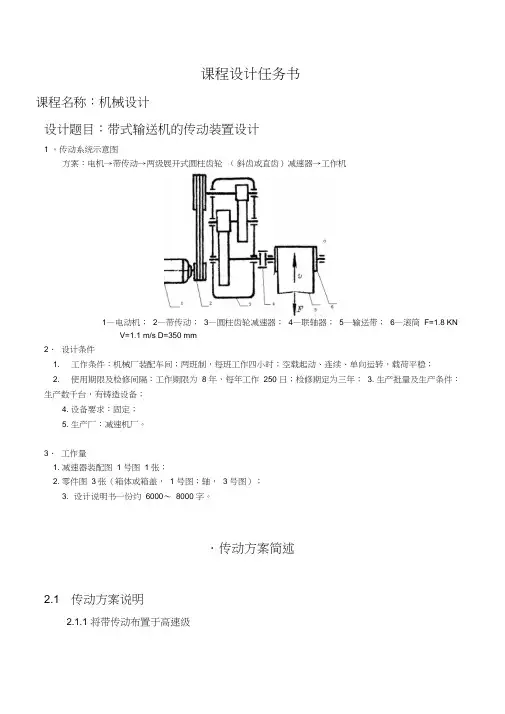

2.1.1 将带传动布置于高速级课程设计任务书课程名称：机械设计设计题目：带式输送机的传动装置设计1 。

传动系统示意图方案：电机→带传动→两级展开式圆柱齿轮 （ 斜齿或直齿）减速器→工作机1—电动机； 2—带传动； 3—圆柱齿轮减速器； 4—联轴器； 5—输送带； 6—滚筒 F=1.8 KNV=1.1 m/s D=350 mm2． 设计条件 1. 工作条件：机械厂装配车间；两班制，每班工作四小时；空载起动、连续、单向运转，载荷平稳； 2.使用期限及检修间隔：工作期限为 8 年，每年工作 250 日；检修期定为三年； 3. 生产批量及生产条件：生产数千台，有铸造设备；4. 设备要求：固定；5. 生产厂：减速机厂。

3． 工作量1. 减速器装配图 1 号图 1 张；2. 零件图 3 张（箱体或箱盖， 1 号图；轴， 3 号图）；3. 设计说明书一份约 6000～ 8000 字。

．传动方案简述2.1传动方案说明将传动能力较小的带传动布置在高速级，有利于整个传动系统结构紧凑，匀称。

同时，将带传动布置在高速级有利于发挥其传动平稳，缓冲吸振，减少噪声的特点。

2.1.2 选用闭式斜齿圆柱齿轮闭式齿轮传动的润滑及防护条件最好。

而在相同的工况下，斜齿轮传动可获得较小的几何尺寸和较大的承载能力。

采用传动较平稳，动载荷较小的斜齿轮传动，使结构简单、紧凑。

而且加工只比直齿轮多转过一个角度，工艺不复杂。

2.1.3 将传动齿轮布置在距离扭矩输入端较远的地方由于齿轮相对轴承为不对称布置，使其沿齿宽方向载荷分布不均。

固齿轮布置在距扭矩输入端较远的地方，有利于减少因扭矩引起的载荷分布不均的现象，使轴能获得较大刚度。

综上所述，本方案具有一定的合理性及可行性。

2.2 电动机的选择2.2.1 电动机类型和结构型式根据直流电动机需直流电源，结构复杂，成本高且一般车间都接有三相交流电，所以选用三相交流电动机。

又由于Y 系列笼型三相异步交流电动机其效率高、工作可靠、结构简单、维护方便、起动性能较好、价格低等优点均能满足工作条件和使用条件。

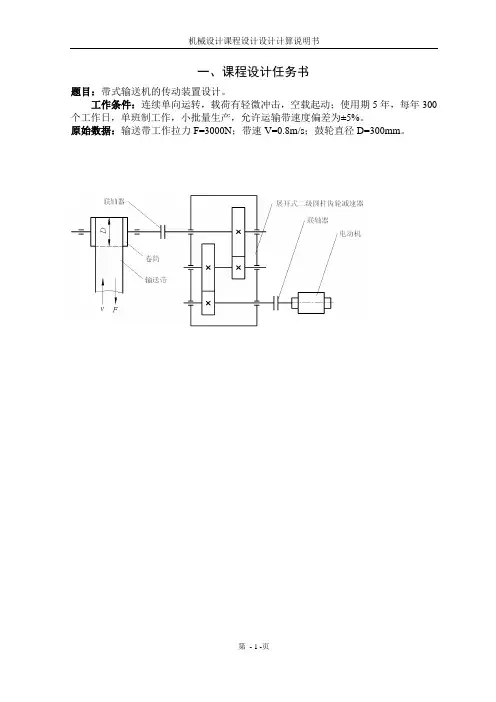

一、课程设计任务书题目：带式输送机的传动装置设计。

工作条件：连续单向运转，载荷有轻微冲击，空载起动；使用期5年，每年300个工作日，单班制工作，小批量生产，允许运输带速度偏差为±5%。

原始数据：输送带工作拉力F=3000N；带速V=0.8m/s；鼓轮直径D=300mm。

中间轴的设计计算1、按扭矩初算轴径图2 选用45调质，硬度217~255HBS根据教材P370（15-2）式，d≥PA并查表15-3，取A=115图3 选用45调质，硬度217~255HBSP设计小结经过三周的课程设计，我完成了自己的设计，在整个设计过程中，学到了很多的关于机械设计的知识，这些都是在平时的理论课中不能学到的。

还将过去所学的一些机械方面的知识系统化，使自己在机械设计方面的应用能力得到了加强。

除了知识外，也学会作为设计人员在设计过程中必须严肃、认真，并且要有极好的耐心来对待每一个细节。

在设计过程中，我们会碰到问题，这些都是平时上理论课中很难碰到，但是在设计中，这些就是必须解决的问题，面对这些问题我们不能退缩要敢于面对，并最终解决它。

刚刚开始时不知从何处下手，在画图的过程中，认为每一条线都要有一定的依据，尺寸的确定并不是自己来定的，不断地会冒出一些细节问题，都必须通过计算查表确定。

设计实际上还是很累的，每天在电脑前画图或是计算的确需要很大的毅力和耐心。

从这里我才真的体会到了做设计的还是非常的幸苦的，通过这次课程设计我提前体会到了自己以后的职业生活。

经过这次课程设计感觉到自己还学到了很多的其他的计算机方面的知识，经过训练能够非常熟练的使用Word和CAD。

并且强化了一些细节知识，使我受益匪浅。

所以这次课程设计，我觉得自己收获非常的大。

凭借着自己的努力，我完成我的设计题目，虽然和辛苦但是我有了很大的收获，我会继续努力强化我的专业知识，做一名合格的建设者。

参考文献[1] 濮良贵、纪名刚．机械设计（第八版）．北京：高等教育出版社，2006．[2] 龚溎义、罗圣国．机械设计课程设计指导书（第二版）．北京：高等教育出版社，1990．[3] 吴宗泽、罗圣国．机械设计课程设计手册（第二版）．北京：高等教育出版社，1999．[4] 陈铁鸣．新编机械设计课程设计图册．北京：高等教育出版社，2003．[5] 周明衡．联轴器选用手册．北京：化学工业出版社，2005．[6] 成大先．机械设计手册单行本连接与紧固．北京：化学工业出版社，2004．[7] 成大先．机械设计手册单行本轴承．北京：化学工业出版社，2004．[8] 成大先．机械设计手册单行本减（变）速器 电机与电器．北京：化学工业出版社，2004．........忽略此处.......。

目录1 前言............................................................... - 1 -2 设计任务书......................................................... - 2 -3传动方案的分析和拟定（附传动方案简图）.............................. -3 -4电动机的选择........................................................ -4 -5传动装置运动和动力参数计算.......................................... -5 -6传动零件设计计算.................................................... -6 -7轴的设计计算........................................................ - 9 -8滚动轴承的选择与计算............................................... - 13 -9联轴器的选择....................................................... - 14 -10键连接的选择与计算................................................ - 15 -11润滑方式、润滑剂牌号及密封装置的选择.............................. - 16 -12其他技术说明...................................................... - 17 -13结束语............................................................ - 18 -设计小结：........................................................ - 18 -1 前言本学期学了机械设计基础，稍微接触了一些基本理论，“纸上学来终觉浅，要知此事需躬行”，唯有把理论运用到实践才能真正的了解到自己对机械设计知识方面的掌握情况，正因为如此，学校安排了为期两周的机械设计课程设计，内容为“二级齿轮减速器的设计”。

机械设计课程设计--设计带式输送机的传动系统目录前言........................................................ - 1 - 1 设计任务................................................... - 2 -1.1 设计题目 .......................................... - 2 -1.2 传动系统参考方案................................... - 2 -1.3 原始数据 .......................................... - 3 -1.4 工作条件 .......................................... - 3 -2 传动系统的总体设计......................................... -3 -2.1 电动机的选择 ...................................... - 3 -2.1.1 选择电动机的类型.......................... - 3 -2.1.2 选择电动机的容量.......................... - 3 -2.1.3 计算传动装置总传动比和分配各级传动比 ...... - 5 -2.1.4 计算传动装置的运动和动力参数.............. - 5 -3 皮带轮传动的设计计算....................................... - 7 -4 齿轮传动的设计计算........................................ - 10 -4.1 选择齿轮材料及精度等级............................ - 10 -4.2 按齿面接触疲劳强度设计............................ - 10 -4.3 主要尺寸计算 ..................................... - 12 -4.4 按齿根弯曲疲劳强度校核............................ - 12 -4.5 齿轮的圆周速度v.................................. - 12 -5 轴及键的设计计算.......................................... - 13 -5.1 选择轴的材料，确定许用应力........................ - 13 -5.2 按扭转强度估算轴径................................ - 13 -5.2 轴承的选择及校核.................................. - 18 -5.3 键的选择计算及校核................................ - 18 -6 联轴器的选择.............................................. - 18 -6.1 计算转矩 ......................................... - 19 -6.2 选择型号及尺寸.................................... - 19 -7 润滑、密封装置的选择...................................... - 19 -7.1 润滑油的选择 ..................................... - 19 -7.2 密封形式 ......................................... - 20 -7.3 箱体主要结构尺寸计算.............................. - 22 - 设计小结..................................................... - 23 - 参考资料..................................................... - 24 -前言机械设计课程设计是课程教学的一重要内容,也是一重要环节,目的有三:1)使学生运用所学,进行一次较为全面综合的设计训练,培养学生的机械设计技能,加深所学知识的理解;2)通过该环节,使学生掌握一般传动装置的设计方法,设计步骤,为后续课程及毕业设计打好基础,做好准备;3)通过该环节教学使学生具有运用标准、规范、手册、图册和查阅相关技术资料的能力，学会编写设计计算说明书，培养学生独立分析问题和解决问题的能力。

课程设计带式运输机传动装置设计——单级圆柱齿轮减速器设计课程设计任务书机械工程学院（系、部）机械设计与制造专业班级课程名称：机械设计设计题目：带式运输机传动装置设计——单级圆柱齿轮减速器设计完成期限：指导教师（签字）：年月日系（教研室）主任（签字）：年月日机械设计设计说明书带式运输机传动装置设计——单级圆柱齿轮减速器设计任务书起止日期：学生姓名班级学号成绩指导教师(签字)机械工程学院机械设计课程设计——带式运输机上的单级圆柱齿轮减速器的设计一、传动装置简图：带式运输机的传动装置如图1图1 带式运输机的传动装置二、原始数据如表1表1 带式输送机传动装置原始数据三、工作条件三班制，使用年限10年，每年按365天计算，连续单向，载荷平稳，小批量生产，运输链速度允许误差为链速度的5 %。

四、传动方案如图2图2 传动方案五、设计任务设计计算说明书一份，零件图3张，装配图1张。

ηηII =联齿计算与说明3计算各轴的输入转矩电动机轴：9550/9550 2.08/143013.891d d T p n N m N m ==⨯=电动Ⅰ轴：9550/9550 1.9968/635.5630.00T p n N m N m I I I ==⨯=Ⅱ轴：9550/9550 1.918/158.89115.28T p n N m N m II II II ==⨯=Ⅲ轴：9550/9550 1.823/158.89106.586T p n N m N m III III III ==⨯=4将以上结果记入表3表3 运动和动力参数I 轴 II 轴 III 轴 转速（r/min ） 635.56 158.89 158.89 输入功率P （kw ） 1.9968 1.918 1.823 输入扭矩T（N m ） 30.00 115.28 106.586传动比（i ） 4 1 效率（η）0.960.95三：传动零件设计计算1皮带轮传动的设计计算（外传动）（1）选择普通V 带因为每天24 h >16 h ，且选用带式输送机，所以查参考文献[2]表8-11，选取工作系数 1.3A k = 所以 1.3 2.08 2.704ca A d p k P kw ==⨯=。

蜗轮蜗杆减速器(带式输送机传动装置)蜗轮蜗杆减速器(带式输送机传动装置)蜗轮蜗杆减速器是一种常见的传动装置，广泛应用于工业生产中的带式输送机。

它使用蜗轮和蜗杆来实现减速传动的功能，具有稳定性高、传动效率高等特点。

本文将从结构原理、工作原理及应用领域等方面进行介绍。

1. 结构原理蜗轮蜗杆减速器主要由蜗轮、蜗杆、轴承、外壳等部分组成。

蜗轮是一种呈圆盘状的齿轮，蜗杆则是一种呈螺旋形的直轴，两者结合构成传动机构。

轴承则用来支撑和固定蜗轮、蜗杆等部件。

外壳则起到保护内部部件的作用。

蜗轮蜗杆减速器的传动原理是利用蜗轮的齿轮与蜗杆螺旋副的啮合传动，通过蜗轮不断旋转并与蜗杆相互啮合，实现输入轴的旋转转换为输出轴的减速转动。

2. 工作原理蜗轮蜗杆减速器的工作原理如下：1. 输入轴带动蜗轮旋转，蜗轮的旋转将沿螺旋线方向移动的蜗杆推动进行旋转。

2. 蜗杆的旋转使输出轴相对于输入轴发生减速旋转。

3. 通过合理的传动比设计，可以实现输入轴的高速旋转转换为输出轴的低速大扭矩旋转。

蜗轮蜗杆减速器的工作原理基于蜗杆的螺旋结构，蜗杆与蜗轮之间的啮合接触点逐渐增多，从而使得传动效率较高，也能实现较大的减速比。

3. 应用领域蜗轮蜗杆减速器广泛应用于带式输送机传动装置中。

带式输送机作为一种常见的物料传输设备，被广泛应用在矿山、港口、电厂、化工等行业。

蜗轮蜗杆减速器在带式输送机中的应用主要体现在以下几个方面：- 提供稳定的传动力矩：蜗轮蜗杆减速器能够提供较大的扭矩输出，使得带式输送机能够承受较大的物料负荷，并保持稳定的运行。

- 实现减速传动：带式输送机的传动要求通常是低速、大扭矩的传动，蜗轮蜗杆减速器正是满足这一需求的理想选择。

- 保证输送线速度稳定：蜗轮蜗杆减速器的传动比是固定的，能够通过合理设计，保证输送带的线速度稳定，从而实现物料输送的稳定性。

除了带式输送机传动装置，蜗轮蜗杆减速器还能够应用于其他需要减速传动的设备，如搅拌设备、切削设备等。

湖南工业大学课程设计资料袋机械工程学院（系、部）2011-2012 学年第一学期课程名称机械设计指导教师李历坚职称教授学生姓名闫涛专业班级机械设计及自动化班级092学号09405700433 题目____________ 带式输送机传动系统设计成绩___________ 起止日期2011年月21日〜2011年丄月_!日目录清单课程设计任务书2009—2010学年第一学期机械工程学院（系、部）机械设计及自动化专业092班级课程名称：___________ 机械设计设计题目：________ 带式输送机传动系统设计完成期限：自2011年12月21_日至2011年丄月_±日共_2_周指导教师（签字）： ____ 年月曰系（教研室）主任（签字）年月曰HUNAN UNIVERSITY OF TECHNOLOGY机械设计设计说明书带式输送机传动系统设计起止日期：2011 年12月21日至2012 年01月01日学生姓名 ________ 闫涛________________ 班级__________ 机设092 ___________学号_______ 09405700433 __________成绩______________________________ 指导教师（签字） ________________________________机械工程学院（部）2012年01月01日1 设计任务书 (3)2传动方案的拟定 (4)3原动机的选择 (6)4 传动比的分配 (8)5传动装置运动和运动参数的计算............................. •6 传动件的设计及计算. (12)7轴的设计及计算 (20)8 轴承的寿命计算及校核 (36)9键联接强度的计算及校核 (38)10润滑方式、润滑剂以及密封方式的选择 (40)11减速器箱体及附件的设计 (42)12设计小结............................................... -46 13参考文献. (47)1.设计任务书1.1课程设计的设计内容设计带式输送机传动系统中的减速器，其传动转动装置图如下图1-1所示。
