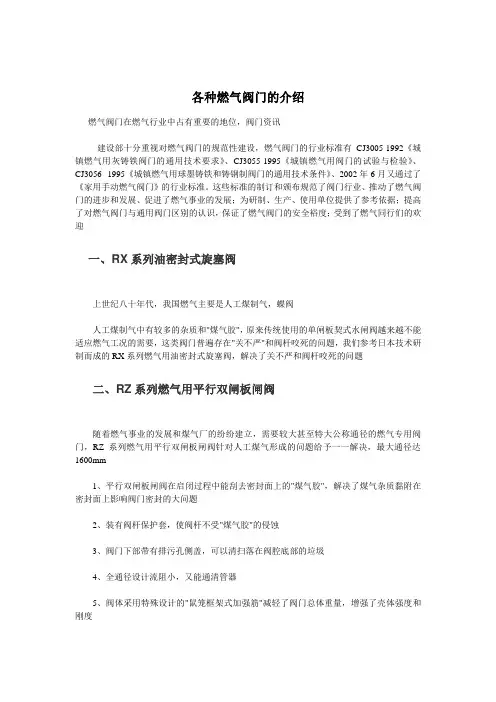

各种燃气阀门的介绍燃气阀门在燃气行业中占有重要的地位，阀门资讯建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、2002年6月又通过了《家用手动燃气阀门》的行业标准。

这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎一、RX系列油密封式旋塞阀上世纪八十年代，我国燃气主要是人工煤制气，蝶阀人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题二、RZ系列燃气用平行双闸板闸阀随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾4、全通径设计流阻小，又能通清管器5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度6、RZ系列燃气闸阀壳体选用灰铸铁制造，价格低廉；第七、该系列闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。

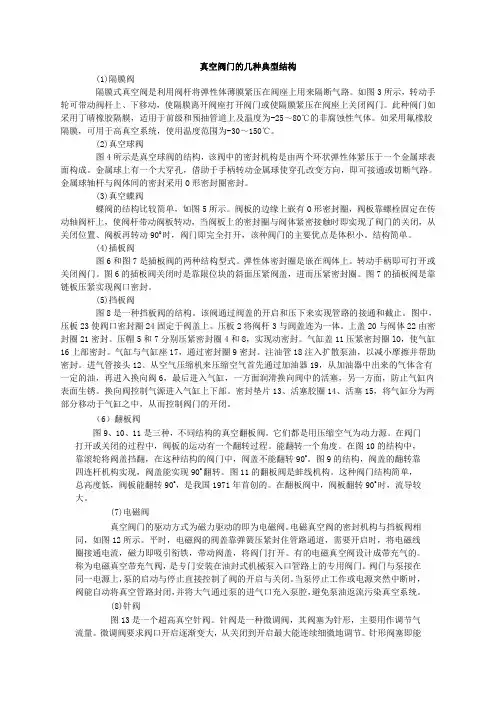

真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。

如图3所示，转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。

此种阀门如采用丁晴橡胶隔膜，适用于前级和预抽管道上及温度为-25～80℃的非腐蚀性气体。

如采用氟橡胶隔膜，可用于高真空系统，使用温度范围为-30～150℃。

(2)真空球阀图4所示是真空球阀的结构，该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。

金属球上有一个大穿孔，借助于手柄转动金属球使穿孔改变方向，即可接通或切断气路。

金属球轴杆与阀体间的密封采用O形密封圈密封。

(3)真空蝶阀蝶阀的结构比较简单，如图5所示。

阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。

结构简单。

(4)插板阀图6和图7是插板阀的两种结构型式。

弹性体密封圈是嵌在阀体上。

转动手柄即可打开或关闭阀门。

图6的插板阀关闭时是靠限位块的斜面压紧阀盖，进而压紧密封圈。

图7的插板阀是靠链板压紧实现阀口密封。

(5)挡板阀图8是一种挡板阀的结构。

该阀通过阀盖的开启和压下来实现管路的接通和截止。

图中，压板23使阀口密封圈24固定于阀盖上。

压板2将阀杆3与阀盖连为一体。

上盖20与阀体22由密封圈21密封。

压帽5和7分别压紧密封圈4和8，实现动密封。

气缸盖11压紧密封圈lO，使气缸16上部密封。

气缸与气缸座17，通过密封圈9密封。

注油管18注入扩散泵油，以减小摩擦并帮助密封。

进气管接头12。

从空气压缩机来压缩空气首先通过加油器19，从加油器中出来的气体含有一定的油，再进入换向阀6，最后进入气缸，一方面润滑换向阀中的活塞，另一方面，防止气缸内表面生锈。

换向阀控制气源进入气缸上下部。

密封垫片13、活塞胶圈14、活塞15，将气缸分为两部分移动于气缸之中，从而控制阀门的开闭。

球阀球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

球阀最适宜做开关、切断阀使用。

球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。

软密封浮动球阀性能特点、工作原理及结构特点：性能特点该产品应用于电力、石油、化工、冶金、制药、城建等行业管道上，主要作切断、分配和改变介质流动方向用。

工作原理2.1本阀由左、右阀体、球、阀座、阀杆、填料、手柄等组成。

2.2球阀的关闭件是一个带孔的球体，球体随阀杆转动90°，实现阀门的开启或关闭。

3．结构特点3.1我厂该系列产品采用浮动球软密封结构，依靠介质压力推动球靠向阀座，实现出口密封。

阀门结构上设有位置锁定装置，防阀杆冲出结构.3.2我厂该系列产品具有结构简单，体积较小，制造与维修较方便，动作可靠启闭迅速，密封性能好，使用寿命较长，流体阻力小等特点。

3.3阀座材料为聚四氟乙烯或聚醚醚酮。

具有低摩擦性，高的耐温性，优良的耐热性，较高的强度和优良的自润滑性。

技术参数：磅级：CLASS 150 Lb 口径：DN 50~150 mm公称压力：PN 1.6～32.0 MPa 公称通径：DN 15~250 mm连接方式：螺纹、承插焊、对焊、法兰连接操作方式：手柄、涡轮、电动、气动适用温度,按阀座材料分：聚四氟乙烯：-10~120℃；聚醚醚酮：-10~260℃适用介质：水、气、油品、带腐蚀性介质等运行特性：我厂该系列球阀流阻系数小，流通能力强。

阀门启闭扭矩小。

密封性好。

能满足用户自然条件、使用工况要求。

制造质量我厂该系列蝶阀质量好，外形美观，出厂试验按 GB/T 13927《通用阀门压力试验》规定严格执行，泄漏量为0泄漏，保压时间高于标准要求2～3倍，达到国家优级产品水平。

球阀产品包括：浮动球阀、固定球阀、对夹式球阀、三通球阀、夹套保温球阀、V 型球阀、API 美标、JIS 日标球阀、锻钢高压球阀、内螺纹球阀、广式螺纹、法兰球阀等系列产品。

电动球阀大体分为以下型号：Q941型电动球阀、Q911电动内螺纹球阀、对焊球阀、Q941 电动球阀(NA 执行器)、VQ947电动V 型调节球阀、VQ947电动V 型切断球阀、Q947固定式电动球阀、Q944电动三通球阀、Q945电动三通球阀、Q947 固定式电动球阀 大口径、Q971电动对夹式球阀、Q946电动四通球阀等等。

气动球阀大体分为以下型号：Q641- 16C 气动球阀 、VQ641F - 16C 气动V 型球阀 、Q 6 1 1F - 16 C 内螺纹气动球阀 、 Q647气动固定球阀、Q 6 4 1F - 16 C 超薄型气动球阀 、气动三通球阀、Q646气动四通球阀、Q646气动四通球阀、VQ641F - 16 - C 气动V 型球阀等等球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。

主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V 型球阀其V 型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。

而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

本类阀门在管道中一般应当水平安装。

球阀分类：气动球阀，电动球阀，手动球阀。

中文名： 球阀 外文名： Globe valve 拼音：q iú fá 注音：ㄑㄧㄡˊ ㄈㄚˊ目录球阀的诞生和应用 工作原理 主要特点 优点 缺点 参数等级 型号编制说明 分类及特点 1、浮动球球阀 2、固定球球阀 3、弹性球球阀 5、V 型球阀 6、三通球阀 7、偏心球阀8、矿井常用高压球阀 温度和压力限制 常见故障及解决方案 适用场合 安装操作和使用 维修1)、填料处得再锁紧 2)、更换阀座和密封件结构形式展开球阀的诞生和应用工作原理主要特点优点缺点参数等级型号编制说明分类及特点1、浮动球球阀2、固定球球阀3、弹性球球阀5、V型球阀6、三通球阀7、偏心球阀8、矿井常用高压球阀温度和压力限制常见故障及解决方案适用场合安装操作和使用维修1)、填料处得再锁紧2)、更换阀座和密封件结构形式展开编辑本段球阀的诞生和应用球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。

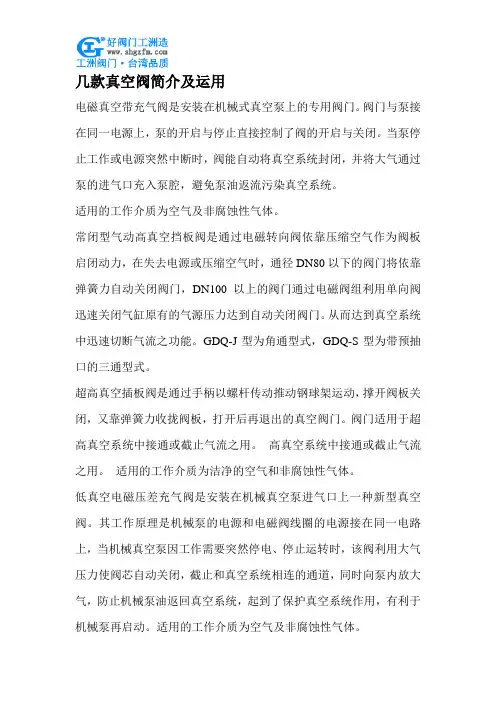

几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。

当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。

适用的工作介质为空气及非腐蚀性气体。

常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。

从而达到真空系统中迅速切断气流之功能。

GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。

超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。

阀门适用于超高真空系统中接通或截止气流之用。

高真空系统中接通或截止气流之用。

适用的工作介质为洁净的空气和非腐蚀性气体。

低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。

其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。

适用的工作介质为空气及非腐蚀性气体。

电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。

GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。

阀门适用的介质为空气及非腐蚀性气体。

电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。

当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。

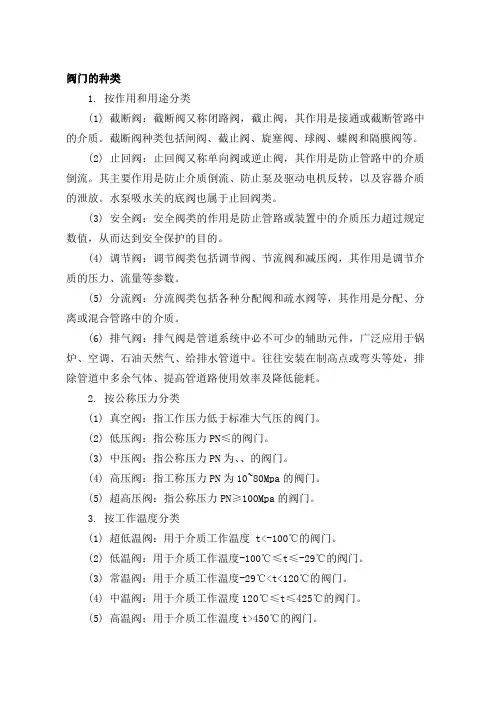

阀门的种类1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，截止阀，其作用是接通或截断管路中的介质。

截断阀种类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

(6) 排气阀：排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN≤的阀门。

(3) 中压阀：指公称压力PN为、、的阀门。

(4) 高压阀：指工称压力PN为10~80Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<-100℃的阀门。

(2) 低温阀：用于介质工作温度-100℃≤t≤-29℃的阀门。

(3) 常温阀：用于介质工作温度-29℃<t<120℃的阀门。

(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门。

(5) 高温阀：用于介质工作温度t>450℃的阀门。

1. 闸阀又叫闸板阀或闸门，闸阀的闸板运动方向与流体方向相垂直，闸阀只能作全开和全，不能作调节和节流。

按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

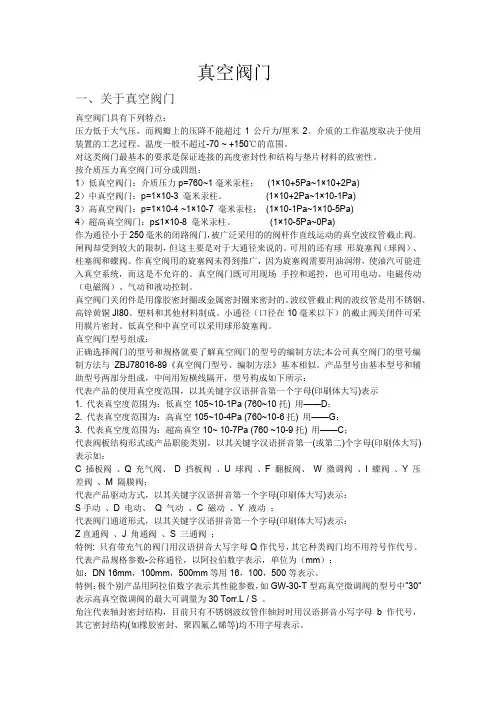

真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。

介质的工作温度取决于使用装置的工艺过程。

温度一般不超过-70 ~ +150℃的范围。

对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。

按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。

(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。

(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。

闸阀却受到较大的限制，但这主要是对于大通径来说的。

可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。

作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。

真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。

真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。

波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。

小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。

低真空和中真空可以采用球形旋塞阀。

真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。

产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。

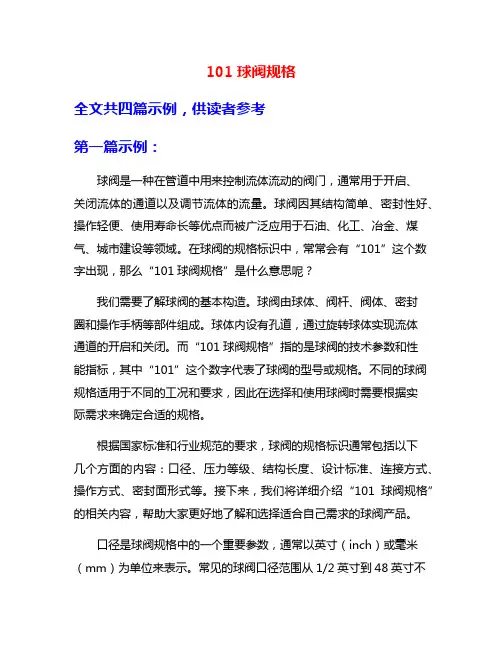

101球阀规格全文共四篇示例，供读者参考第一篇示例：球阀是一种在管道中用来控制流体流动的阀门，通常用于开启、关闭流体的通道以及调节流体的流量。

球阀因其结构简单、密封性好、操作轻便、使用寿命长等优点而被广泛应用于石油、化工、冶金、煤气、城市建设等领域。

在球阀的规格标识中，常常会有“101”这个数字出现，那么“101球阀规格”是什么意思呢？我们需要了解球阀的基本构造。

球阀由球体、阀杆、阀体、密封圈和操作手柄等部件组成。

球体内设有孔道，通过旋转球体实现流体通道的开启和关闭。

而“101球阀规格”指的是球阀的技术参数和性能指标，其中“101”这个数字代表了球阀的型号或规格。

不同的球阀规格适用于不同的工况和要求，因此在选择和使用球阀时需要根据实际需求来确定合适的规格。

根据国家标准和行业规范的要求，球阀的规格标识通常包括以下几个方面的内容：口径、压力等级、结构长度、设计标准、连接方式、操作方式、密封面形式等。

接下来，我们将详细介绍“101球阀规格”的相关内容，帮助大家更好地了解和选择适合自己需求的球阀产品。

口径是球阀规格中的一个重要参数，通常以英寸（inch）或毫米（mm）为单位来表示。

常见的球阀口径范围从1/2英寸到48英寸不等，不同口径的球阀适用于不同的管道系统和流体介质。

在选择球阀时，需要根据管道的口径大小来确定合适的球阀口径，以确保球阀能够正常工作并满足流体的需求。

压力等级是球阀规格中另一个重要的技术参数，通常以P.S.I.（磅/平方英寸）或MPa（兆帕）为单位来表示。

球阀的压力等级决定了其能够承受的最大工作压力和工作温度范围。

常见的球阀压力等级包括150、300、600、900、1500、2500等级，不同压力等级的球阀适用于不同的工作环境和压力要求。

结构长度是指球阀启闭部件之间的距离，通常以公称直径（DN）或长度（L）来表示。

不同结构长度的球阀具有不同的外形尺寸和连接方式，例如法兰连接、螺纹连接、焊接连接等。

中压球阀FKB 系列世伟洛克 FKB 系列耳轴型球阀采用紧凑型设计，具有扭矩 低、四分之一圈操作的特点，能够在压力最高达 15,000 psig (1034 bar) 的应用场合提供可靠关断。

其它特点还有：■ 流量系数 (C v ) 为 0.44 到 11.3■ 可测的世伟洛克中压卡套管接头和内螺纹 NPT 端接 ■ 2 通（通-断）和 3 通（切换）流动方式■ 经检测的氮气阀座和经检测的外壳可确保产品完整性■ 位置可调的条形手柄和符合 ISO 5211 标准的气动执行机构■ 可选择手动阀面板和肩式安装。

压力—温度额定值欲了解关于带中压卡套管接头端接阀门压力额定值的更多信息，请参考世伟洛克产品目录中压可检测卡套管接头和转换接头，MS-02-335。

有关世伟洛克球阀的重要说明世伟洛克球阀设计用于全开或全闭位置。

在一段时间内未使用的阀门可能会有较高的初始启动力矩。

世伟洛克® 中压卡套管接头 端接：■ 减少阀门安装时间和费用■ 提供牢固的卡套管抓紧和 抗振动性能。

带有独特止动盘的位置可调 手柄：■ 提供元件布局灵活性，能够 减小系统占用的空间。

底部负载阀杆设计：■ 消除了阀杆冲出，提高了操作员安全性。

创新的阀杆密封设计 （正在申请专利）：■ 在整个工作温度范围内保持全压力额定值耳轴球阀采用创新的直接负载设计：■ 能够在很宽压力范围内（即使在系 统卸压和重新加压条件下）保持一 致的密封■ 确保改善的控制系统执行的可靠 操作。

2 FKB 系列中压球阀结构材料4171015161819202124262930235961113121481722252327282-Way3-WayFKB 系列中压球阀 3测试每一个世伟洛克中压球阀生产厂中都使用氮气在 1000 psig(68.9 bar) 压力下进行测试。

阀座的最大容许泄漏率为0.1 std cm 3/分钟。

壳体测试是使用检漏液进行的，达到未检测到泄漏的要求。

阀门知识简介完全版篇一：阀门基础知识篇二：阀门知识一阀门的定义：“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。

二根据开闭阀门的促进作用相同，阀门的分类方法很多，这里了解以下几种。

1.按作用和用途分类(1)切断阀：切断阀又称闭路阀，其促进作用就是拨打或切断管路中的介质。

切断阀类包含闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2)止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3)安全阀：安全阀类的促进作用就是避免管路或装置中的介质压力少于规定数值，从而达至安全维护的目的。

(4)调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数。

(5)分流阀：分流阀类包含各种分配阀和疏水阀等，其促进作用就是分配、拆分或混合管路中的介质。

阀门基本知识介绍、选用及维护阀门及其采用第一章阀门的基础知识第一节阀门的有关基本常识概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运转。

一、阀门的分类：按用途和促进作用可以分成：1截断阀：截断或接通管道介质。

如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。

2止回阀：避免管道中的介质滑液。

3分配阀：改变介质的流向，分配、分离或混合介质的作用。

如分配阀、疏水阀、三通球阀。

4调节阀：调节介质的压力和流量。

例如减压阀、调节阀、节流阀。

5安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。

二、阀门的基本参数1）阀门的公称通径（dn）2）阀门的公称压力（pn）3）阀门的压力与温度等级：当阀门的工作温度少于公称压力的基准温度时，其最小工作压力必须适当减少。

4）阀门的压力单位换算：根据gb1.1-83规定，原用的kgf／mm2、kgf／cm2废除，转用mpa。

阀门基础知识1、阀门概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。

随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。

工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm 到6000mm，甚至达到9750mm。

阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。

阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。

阀门的加工工艺从普通机床到流水线、自动线。

为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。

随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。

阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。

由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。

事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。

阀门的基础知识：•阀门是管道中用来控制天然气流量的设备。

•阀门的主体部分是阀门外壳，它使关闭件处于其中。

手动真空球阀安全操作及保养规程手动真空球阀是流量控制设备，主要用于气体和液体流量控制方面。

为了保证阀门的正常工作和使用寿命，用户需要了解手动真空球阀的安全操作及保养规程，本文将对此进行介绍。

一、安全操作规程1.1 使用前的准备在使用前需要对手动真空球阀进行检查，确保其阀体、阀盖等部件的密封性良好，操作杆灵活。

如发现异常，应及时更换或修理，不得随意使用。

1.2 使用时的操作手动真空球阀的正常操作流程如下：1）将操作手柄转至垂直向下方向，使阀门处于关闭状态。

2）将操作杆旋转至垂直向上方向，打开阀门。

如需调节流量，可调整操作杆的旋转角度。

3）关闭阀门时需要将操作手柄转至垂直向下方向，使阀门完全关闭。

1.3 使用事项1）阀门操作时应该注意力度适中，避免过度扭动，以免损坏阀门。

2）手动真空球阀不可用于高压场景下，开启阀门前应检查管道压力，确保安全。

3）不得在手动真空球阀上进行焊接或加热处理等操作，阀门上的塑料部件容易熔化变形。

4）手动真空球阀不得长时间使用在高温或低温场景，以免影响阀门的使用寿命。

5）长时间不使用手动真空球阀时，应将其处于关闭状态，以避免灰尘等杂质进入阀门内部。

二、保养规程2.1 日常维护日常使用中应保持手动真空球阀的清洁卫生，定期进行阀门内部清洗，以保证其使用寿命。

2.2 防腐保养手动真空球阀的材质一般为塑料或不锈钢等，应根据具体材质选择相应的防腐保养措施。

3）避免长时间曝露在阳光下，以免阀门塑料部件受损。

4）不得使用酸、碱等强腐蚀性溶液清洁手动真空球阀。

2.3 特殊保养1）如手动真空球阀出现漏气、渗漏等异常情况，应及时进行检修或更换。

2）长期存放不用的手动真空球阀，应做好包装，储存于干燥通风的地方。

3）避免在使用手动真空球阀的过程中使用硬质工具等物品，以免刮伤阀门表面。

注意事项：1.操作人员应具备相关操作技能，如不具备操作技能应进行相关培训。

2.操作手柄、操作杆和球阀阀体连接处不能拧紧过度，并应保持清洁。

真空阀系列的密封形式是利用阀杆两端锥面,通过阀杆的移动分别密封入口端和放气口端。

这种密封形式要求阀杆的加工精度很高,特别是阀杆两端锥面的同轴度要求在0.01mm以内。

这两锥面用一般数控机床加工必须经过在两次定位分别加工,锥面同轴度要求很难保证,因此进口电磁阀在使用过程中性能很不稳定,使用寿命较短,而国内传统电磁阀只能应用于低压工作范围,图2为阀杆工作原理图。

真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。

适用的工作介质为空气和非腐蚀性气体。

主要技术性能适用范围(Pa) 105～1.3x10-5 阀门漏率(Pa.L/S) ≤1.3x10-6介质温度（℃） -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)法兰标准 JB919 安装位置任意连接及外形尺寸 型号 通径(DN) ΦD ΦB H ALn-ΦCGI-25 25 70 55 72 2282 4-Φ7GI-32 32 78 64 76 GI-40 40 82 70 80 GI-50 50 110 90 98 954-Φ9 GI-63 63 130 110 122 26132 GI-80 80 145 125 130 304-Φ12GI-100 100 170 145 142 GI-125 125 195 170 155 35170GI-150150220195178-Φ126GI-200 200 275 250 23240 234GI-250 250 330 300 27545 273GI-300 300 380 350 32455 361 8-Φ14GI-400 400 500 465 40960 420 8-Φ18注：GI-63法兰连接GB/T6070标准. GI-A型系列高真空蝶阀GI-A 型系列高真空蝶阀是用来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。
