根据图幅号经纬度生成（小比例尺1：50000）图框并校正全过
程
西北地勘院：刘杨
第一步：经纬度转换直角坐标系
四个经纬度拐点经纬度录入EXCEL表格中：并另存为制表分隔符形式。
1、打开MAPGIS6.7菜单下的“投影变换”
12
3 4
5 6 7
8
9经纬度转换成直角坐标后形式。
二、制作投影框为后面做准备：
关闭并自己命名“投影拐点1”保存点线文件（放置第一个文件夹里）“文件夹一”
2根据图幅号生成标准图框
新建“文件夹二”用于图名生成小比例尺1：50000图框文件：
MAPGIS6.7图幅号生成标准图框过程
2、已知图幅号例如：
3、已知左下角经纬度坐标及右上角经纬度坐标
注意：这个坐标基本不用
1
23
4
5
纬度385000改成390000，点击图框文件名输入TK001,保存在“文件夹二”里面
待点、线、区文件保存完成。
第三部四点校正
，这就是小比例尺误差校正的全部过程。
用鼠标点击十字位置会变成青色，单击是。
上面关闭文件这一步很重要
上面箭头理论值输入的编号要和实际值编号一致。
第三部完成后就可以关闭所以窗口。
校正结束。
根据图幅号生成的的图框，只含有图面坐标，没有实际坐标，通过校正达到消除误差，添加实际坐标的目的。
平移到实际坐标
的位置应该更准确。
1、生成标准图框的流程（方法一。
方法二：利用标准图符号如此类似就不再赘述）1）记录起始点经纬度的值，即左下角经纬度2）打开软件的主菜单—实用服务—投影变换—系列图框生成，选择你所需要的比例尺大小（如1:2000、1:5000）3）输入起始点的经纬度值并设置相应的网格间距。
4）设置椭球参数为北京54。
便可点击确定，弹出“图框参数输入”对话框5）输入图幅名。
图框参数选择把“将左下角平移为原点”和“旋转图框底边水平”这两项的“√”取消。
点击确定6）输入接图幅（直接点击确定便可）7）生成2、经纬度图框生成1）记录左下角和右上角的经纬度2）打开软件的主菜单—实用服务—投影变换—投影变换—绘制投影经纬网3）输入经纬度的范围值；选择绘公里网，并输入公里网间距4）角度单位设置：坐标类型为地理坐标系，椭球参数为北京54，单位为DDDMMSS 5）椭球参数设置：比例尺；单位（多为毫米）；坐标系数为投影平面直角；椭球参数为北京54；投影类型为高斯-克吕格；投影带号如实输入。
6）点击确定生成经纬网3、用公里网生成图框（多用于大比例尺图幅如1:1万、1:5000）1）记录左下角和右上角的公里值（注意：不包括带号）2）打开软件的主菜单—实用服务—投影变换--系列图框生成—键盘生成矩形图框，弹出“矩形图框参数输入”对话框3）输入图廓参数：即为第一步所记录的起止公里值（矩形分幅方法选“任意公里矩形分幅”）4）选择坐标系为“国家坐标系”，并输入起始带号5）输入“图廓内网线参数”（注意单位是公里）；“网线类型”：绘制实线坐标线；输入比例尺6）点击确定生成公里网4、影像校正1）打开软件的主菜单—图像处理—图像分析---数据输入。
将JPg或tif格式的栅格文件转换为msi格式2）打开软件的主菜单—图像处理—图像分析---打开影像msi3）删除所有的原始控制点4）方法一：①添加控制点②选择至少四个点（保证包括图幅的全部范围），输入新控制点的理论值（单位是米，根据比例尺来确定理论值的单位和大小）残差控制在0.1之内。
高斯-克吕格投影高斯-克吕格(GAUSS-KRUGER)是等角横切椭圆柱投影，由德国数学家高斯提出，后经克吕格扩充并推倒出计算公式，故称为高斯-克吕格投影，简称高斯投影。
该投影以中央经线和赤道投影后为坐标轴，中央经线和赤道交点为坐标原点，纵坐标由坐标原点向北为正，向南为负，规定为X轴，横坐标从中央经线起算，向东为正，向西为负，规定为Y轴。
所以，高斯-克吕格坐标系的X、Y轴正好对应MAPGIS坐标系的Y和X。
为了控制变形，本投影采用分带的办法。
我国1:2.5-1:50万地形图均采用6度分带；1:1万及更大比例尺地形图采用3度分带，以保证必要的精度。
6度分带从格林威治零度经线起，每6度分为一个投影带，全球共分为60个投影带。
东半球的30个投影带的中央经线用L0=6n-3计算（n为投影带带号），从0到180度，其编号为1-30。
西半球也有30个投影带，从-180度回到0度，其编号为31-60，各带的中央经线用L0=6(n-30)-3-180计算。
该投影带将地球划分为60个投影带，每带经差为6度，已被许多国家作为地形图的数学基础。
一般从南纬度80到北纬度84度的范围内使用该投影。
3度分带法从东经1度30分算起，每3度为一带。
这样分带的方法在于使6度带的中央经线均为3度带的中央经线。
但是，在标准比例尺图幅编号中，带号是从西经-180度算起，每6度为1带，自西向东1-60。
这样，我们国家的高斯带号在标准图幅编号中，要加30，如20带，表示为J50等。
6度分带投影区的代号与其所对应的经度范围如6度分带图表所示。
由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标原点的相对值，所以各带的坐标完全相同，使用时只需变一个带号即可。
因此，计算一个带的坐标值，制成一个表，就可以供查取各投影带的坐标时使用，称为高斯坐标表，表中的值成为通用坐标值。
在高斯坐标系中，为了避免横坐标Y有负值，将其起算原点向西移动500公里，即对横坐标Y值按代数法加上500000米。
1万地图缩编成5万地图的方法一：面文件由MapGIS格式转换为shp格式1：注意：mapgis的区文件转换直接转换为.shp文件格式时，会有属性的丢失，为了防止此种情况，一般是先将mapgis格式文件转换为.eoo格式化，再将eoo格式的文件转换为shp 文件，这样属性就不会丢失了2：操作步骤：在mapgis主菜单下打开“文件转换”---→装入所需的区文件--→输入eoo文件-→输入eoo文件-→输入shape文件3：在arcmap中打开属性表并检查多边形几何形状和属性是否正确；二：（这些操作都是在arcgis里完成）1；区域的概括（1万的图转换成5万的图的核心就在于地类图斑在融合）1：修复几何形状：使用ArcToolbox/Repair Geometry工具修复：目的在于修复破碎图斑转出的数据可能存在1-3个多边形无属性，可以在属性表中检查；2、融合使用ArcToolbox/dissolve融合二级分类，生成新的Shape文件（二级地类），选择所需要在字段；（别钩create multipart features,否则会连成一片）Dissolve的操作方法同repair,在生成新的SHP文件时，注意所需要的字段3、使用ArcTollbox/Eliminate去除小于1000平方米的图斑，并编辑（制图综合）小图斑（居民点水域5000-1万平方米，耕地园地1万－1.5万平方米，其它2.5万平方米），生成符合1：5万图斑大小要求的综合图。
（Eliminate需要先选择小图斑，然后在综合）。
⏹同2输入eliminate⏹进入属性表后，在option下，选择select by attributes⏹双击面积字段并输入<1000⏹ArcTollbox/search 中删除面积小于10000平方米的图斑，同时自动生成新的shp文件⏹删除耕地面积15000，前面步骤同前4步，只是表达式为"地类编码" = '011' AND "面积"<15000注：若生成的新数据中存在碎多边形，可以用ArcToolbox/Integrate消除。
使用FME根据图幅号生成标准图框在进行基础地理数据处理的过程中，经常会遇到生成标准图框，或检查图框正确性的的问题，相信GIS或测绘人也都遇到过这个问题，下面就来分享下我使用FME来根据图幅号生成1:10000基础地理地形数据标准图幅图框的经验。
1.首先简单复习下标准图幅的分幅方式新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”1.1地形图分幅各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图11.2地形图编号1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2）。
比例尺代码见图3；图2图3了解到图幅分幅编号的方式以后，可以得出图幅号与标准图幅角点坐标的关系。
如图4图42.使用FME生成标准图框了解完图幅名与标准图框的关系之后，就可以使用FME来根据图幅名生成标准图框了，该模板使用来生成1:10000标准图幅。
图5模板介绍：前面四个SubstringExtractor分别用来提取H，h，L，l即图4中对应的四个参数，AttributeValueMapper用来将英文字母映射成为数字：图6两个ExpressionEvaluator分别用来计算x，y图4中的角点坐标公式如下x=(@double(@Value(L))-31)*6+(@double(@Value(l))-1)*3.75/60y=(@double(@Value(H))-1)*4+(96-@double(@Value(h)))*2.5/60下面的2dpointreplacer是生成左下角点，2dpointadder是根据经差和纬差得到其余三个角点坐标，注意度秒分的换算图7下面一个AttributeRangeMapper和AttributeCreator是根据图幅号计算中央经线以便于用来投影。
一数据整体说明1 分幅编号及范围全国1：50000 DLG数据的图幅总数为21098，其中5万分幅数为20058，西部地区5万无图区采用10万地形图生产，10万分幅数为1040。
1∶5万DLG编号按GB/T 13989-92《国家基本比例尺地形图分幅和编号》执行。
2 数学基础（1）平面坐标系与投影方式采用1980西安坐标系，采用地理坐标系统，坐标单位为度。
（2）高程基准1985国家高程基准。
3 采用的分类代码（1）要素分类代码全国1：50000 DLG数据的要素代码采用中华人民共和国国家标准《国土基础信息数据分类与代码》，并根据需要扩充了一些代码。
（2）行政区划代码国内陆域行政区划代码采用中华人民共和国国家标准《中华人民共和国行政区划代码》。
（3）铁路路线名称代码铁路路线采用中华人民共和国铁道部标准《中华人民共和国铁路线路名称代码》，铁路车站采用中华人民共和国铁道部标准《中华人民共和国铁路车站站名代码》。
（4）公路路线名称代码公路国道路线采用中华人民共和国交通部标准《公路线路标识规则国道名称和编号》，公路省道路线采用中华人民共和国交通部标准《省道路线名称和编号》（报批稿）。
（5）水系名称代码水系要素的名称代码采用《河流、湖泊及水库名称编码》（1:5万数据库暂行规定）。
4 数据采集方法利用航片DOM、卫片DOM与LANDSAT多光谱影像融合，经分幅裁切与DRG复合配准，不更新地形要素以DRG为背景进行采集；需更新的地形要素内容，在地形图或现势资料引导下以DOM为背景进行采集。
对已有最新车载GPS采集的国省道数据、地名数据库的成果经数据和代码转换后导入。
数据成果经编辑、检查后转换成ARC/INFO 的数据格式。
二数据分层说明1 数据分层及命名全国1：50000 DLG数据根据不同的要素类型及几何特征，共分为14个数据层，具体内容见下表：2 属性分层及结构全国1：50000 DLG数据各层包括1至2类属性表，每一个属性表包括相应若干个属性项，具体内容见下表：宽度（4，4，I）依据2001年骨干交通网数据3 要素分层及说明（1）水系（面、线）层名：HYDNT层描述：所有面、线状水系要素的数据集合，主要包括河流、湖泊、水库、沼泽等。

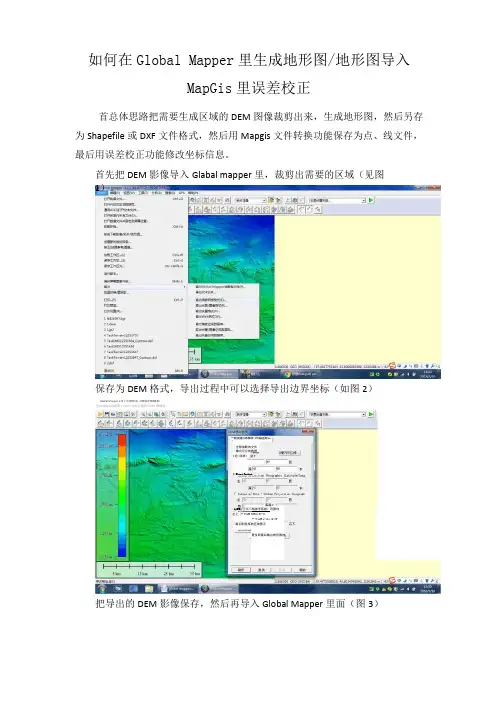

如何在Global Mapper里生成地形图/地形图导入MapGis里误差校正首总体思路把需要生成区域的DEM图像裁剪出来，生成地形图，然后另存为Shapefile或DXF文件格式，然后用Mapgis文件转换功能保存为点、线文件，最后用误差校正功能修改坐标信息。
首先把DEM影像导入Glabal mapper里，裁剪出需要的区域（见图1）。
保存为DEM格式，导出过程中可以选择导出边界坐标（如图2）Gleba! Mapper v14.1 (bl20512) - REGISTEREDi文件内硝⑹视图阳）IMCD分析⑹搜索⑸GPS帮助旧一般设置|网格优导出边界|「全部加载的文件「输出可见的数据3经/纬倍）北FC Global Proiecti高度Ir MGBS竽事网格参考系统）范围内左上|47 T LH 36980 62755|47 T MG 17181 50259「裁切到选择的区域图元复位到最后输出的范围内把导出的DEM影像保存，然后再导入Global Mapper里面（图3）然后在“分析”—“生成等高线”里面生成等高线文件(F)编辑(E)视图(W)工具(I) GPS 帮助(H) 应用DVLNDWI 等］到图层 Mj^^TLSll^Voronoi/Theissen 圜表,“ _ 分析囿 生成分水岭0M“，■水位上升旗水“ Q Globdl Mapper vl4.1 (bl2O512) * REGISTERED 从3D 矢毁据创建高程网格…结合/比较地形层… 生■礴C)“，查找山脊爱… 根据两个表面测量犍L, 在界面里可以选择等高线间距、生成高程范围等参数然后在“打开控制中心”界面里面把不需要的图层都隐藏，仅留下要用的等 高线图层。
3 Global文件的期⑻视图(W) IMm 分析⑶搜索⑸GPS 帮助(H 〕 司巴圜黎11闻Q |凰|G |I 0回司凰闿置a|I ［色环，宣量gT Global Mapper vl4.1 (bl205i2) - REGISTERED文件(F)统(E)视图W) IM(T)分析阊搜索⑸GPG帮助出)切巴到图|堂廉||匐目阿|G||。
实用标准文档在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框小比例尺的标准框：以1：1万为例，其他小比例尺的标准框生成方法类似；单击“系列标准图框”菜单下“生成1：1万图框”命令，系统弹出“1：1万图框”对话框，输入起始经纬度，单击“确定”；单击“椭球参数”，可以设置相应的椭球参数；系统弹出“图框参数输入”对话框，默认设置，单击“确定”按钮，弹出“输入接图表内容”对话框，默认设置，单击“确定”；系统自动投影生成“1：1万”标准图框。
小比例尺的非标准框：单击“投影变换”菜单下“绘制投影经纬网”命令，系统弹出“参数输入”对话框，分别输入起始经纬度和间隔等参数；单击“角度单位”按钮，坐标单位要和输入的起始经纬度的单位保持一致，这里设置为“度分秒”；单击“投影参数”按钮，设置图框投影参数，这里默认设置，其中“投影中心点经度”设置方法：由比例尺为“1：10万”知道，图框的投影带类型为6度分带，由起始经度为“1170000”，查阅“帮助”中的“6度分带表”可知，图框的中央经线恰好为“1170000”；设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、经纬线点密度等参数后，单击“绘经纬网”或者“绘公里网”单选按钮，然后单击“确定”按钮；系统弹出如右图所示对话框，默认设置，单击“确定”按钮；系统自动投影生成“1：10万”非标准图框，单击右键选择“复位”命令，选择显示点、线文件，“确定”即可。
大比例尺的标准框：以1：2000为例，其他大比例尺的标准框生成方法类似；单击“系列标准图框”菜单下“生成1：2000图框”命令，弹出“1：2000图框”，默认设置，单击“确定”按钮，即可生成1：2000标准图框。
大比例尺的非标准框：以1：2000为例，其他大比例尺的非标准框生成方法类似；单击“系列标准图框”菜单下“生成1：2000图框”命令，弹出“1：2000图框”；矩形分幅方法选择任意矩形分幅；设置起始公里值、结束公里值、公里值间隔后，单击“确定”按钮，即可生成1：2000非标准。
1：5万数字化规范（修改稿）岩溶地质研究所2005．6( 1:5万) 地形图图层线型参数表1-1( 1:5万) 地形图图层线型参数表1-2*当水系有名称时为0.2；无名水系则取0.1注：（1）。
几何图形符号（圆形、矩形、三角形等），在其几何中心。
（2）。
宽底符号（蒙古包、烟囱、水塔、独立石等），在底线中心。
（3）。
底部为直角的符号（风车、路标、独立树等），在直角的顶点。
（4）。
几种几何图形组合的符号（气象站、敖包等）在其下方图形的中心点或交叉点。
（5）。
下方没有底线的符号（窑洞、窑、亭、山洞、地下铁道出入口等），在其下方两端点间中心点。
( 1:5万) 地形图图层符号参数表2-1( 1:5万)地形图图层注记参数表4*地形图图式一览表( 1:5万) 地质图图层符号及注释参数表11——1、控制性水点注：泉水可以泉点图例的大小表示其不同的流量等级。
如a、〈10升/秒；b、10-100升/秒c、〉100升/秒1——2、钻孔1——3、民井及其它人工水点1——4、特殊岩溶水文质图例符号1—4—1、岩溶形态1—4—2、岩溶水文地质图1—4—3、岩溶物理地质现象1—5、地理要素及其他1——6、剖面图例1——7、建议加入的新内容( 1:5万) 地质图图层线型参数表22——1、地质年代、地层代号、岩性、地质构造等图例符号参见〈〈区域地质工作图例〉〉国家标准中的规定2——3、各类界线2—4岩溶化程度2——5地下水水质2——6、其他要素( 1:5万) 地质图图层面色及图案参数表3 3——1、地下水水质注：离子含量超过或低于饮用水标准的图例参见综合水文地质图图式图例3——2、其他要素。
（一）数学基础及技术指标1、平面坐标系：采用地理坐标系，WGS84坐标系统。
(来自中国采招网)2、数据格式：地图成果为Arcinfo数据格式。
3、地图精度：精度（中误差）：25米。
（二）地图内容及要素分层1、HYDNT 面 双线长年河、双线时令河、双线消失河段、运河、双线沟渠、常年湖、时令湖、水库、水中滩、海域、陆地、可通行沼泽、不可通行沼泽、依比例盐田等。
线 单双线长年河、单双线时令河、单双线消失河段、地下河、运河、双线沟渠、渠段、单线渠、常年湖、时令湖、水库、坎尔井、海岸线等。
2、HYDLK 点 水井、泉。
线 主要堤、一般堤、单坡堤、依比例水闸、拦水坝、水库坝、防波堤、瀑布、有滩陡岸、无滩陡岸。
3、RESNT 面 首都、驻地（省、自治区、直辖市、地区、自治州、盟、地级市、县、自治县、旗、县级市、乡、镇、农场）、行政村、自然村等居民地轮廓及名称；排列的独立房屋。
线 面状居民地轮廓线，半依比例尺房屋等。
4、RESPT 点 全部居民地定位点及地名。
5、RAILK 点 铁路车站。
线 复线铁路、单线铁路、窄轨铁路。
6、ROALK 点 飞机场。
线 主要街道、次要街道、机耕路、小路、国道、省道、县乡道、路堤、汽车渡、固定码头。
7、BOUNT 面 县级行政区划、海岛、海域行政区划。
线 已定国界、未定国界、特别行政区界、界（省、自治区、直辖市、地区、自治州、盟、地级市、县、自治县、旗、县级市）。
8、BOUPT 点 国界界桩、界碑、省界界桩、县界界桩。
9、OTHLK 点 水厂、生物制剂场、发电厂（站）、矿井、油库、煤气库、粮库、医院、电视发射塔线 特殊地区界、自然保护区界。
10、ATNLK 点线 铁路公路两用桥、立交桥、人行桥、依比例铁路公路隧道。
11、NAMPT 点 自然要素点位及名称。
12、NETLN 线 内图廓线、方里网线。
13、WAYPT 点 公路附属设施。
线 公路附属设施。
竭诚为您提供优质文档/双击可除1:50000数字正射影像图,规范篇一：基础地理信息数字产品1：100001：50000数字正射影像图(ch／t1009-20xx)a75ics07．040备案号：8427－20xx中华人民共和国测绘行业标准ch／t1009－20xx基础地理信息数字产品1:10000、1:50000数字正射影像图digitalproductsoffundamentalgeographicinformation 1:10000,1:50000digitalorthophotomaps20xx－03－05发布20xx－04－01实施国家测绘局发布前言本标准是根据gb／t1．3－1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》进行编写的。
本标准是为满足数字化测绘生产和基础地理信息更新与建库中对1:10000、1:50000数字正射影像图产品生产、质量控制及产品分发的需要，参考了国家测绘局1998年7月编写的《一九九八年数字化生产技术暂行标准》(附录)，根据目前生产技术水平制定的。
本标准为国内首次发布。
本标准由国家测绘局提出并归口。
本标准起草单位：国家测绘局测绘标准化研究所。
本标准主要起草人：王占宏。
目次1.范围…………………………………………………………………………………………（1）2.引用标准……………………………………………………………………………………（1）3.产品说明……………………………………………………………………………………（1）4.产品分类……………………………………………………………………………………（2）5.技术指标................................................................................................（2）6.技术要求................................................................................................（3）7.产品包装................................................................................................（3）8.产品检测方法..........................................................................................（3）9.产品检验规则（质量评定程序） (3)10.产品分发格式..........................................................................................（3）11.保密 (3)中华人民共和国测绘行业标准基础地理信息数字产品ch／t1009－20xx1:10000、1:50000数字正射影像图digitalproductsoffundamentalgeographicinformation 1:10000,1:50000digitalorthophotomaps1范围本标准规定了1:10000、1:50000数字正射影像图产品的分类、产品标记、技术指标和技术要求等内容。
mapgis生成标准图框MapGIS生成标准图框。
地图制作是GIS领域中的重要应用之一，而地图的标准图框则是地图制作中的重要元素之一。
MapGIS作为一款专业的地理信息系统软件，提供了丰富的地图制作功能，其中包括了生成标准图框的功能。
本文将介绍如何在MapGIS中生成标准图框，以及一些注意事项和技巧。
首先，打开MapGIS软件，在新建地图文档或者打开已有地图文档后，选择“制图”功能模块。
在“制图”功能模块中，可以找到“生成标准图框”的选项。
点击该选项后，会弹出一个设置窗口，用户可以在其中进行一些参数的设置。
在设置窗口中，用户可以选择标准图框的样式、大小、边框样式等参数。
MapGIS提供了多种标准图框样式可供选择，用户可以根据自己的需求选择合适的样式。
同时，用户还可以自定义标准图框的大小，以及调整边框样式的粗细和颜色等。
在设置完参数后，点击“确定”按钮，即可生成标准图框。
生成标准图框后，用户可以根据实际需求对标准图框进行进一步的调整。
比如，可以调整标准图框的位置和大小，使其更加符合地图的布局。
同时，用户还可以对标准图框的边框样式进行修改，以满足地图制作的风格要求。
除了生成标准图框外，MapGIS还提供了丰富的地图制作功能，用户可以在地图中添加各种地图要素，比如道路、河流、建筑物等。
同时，用户还可以对地图进行符号化、标注等操作，使地图更加直观、易于理解。
在使用MapGIS生成标准图框的过程中，需要注意一些事项。
首先，要根据地图的实际情况选择合适的标准图框样式和大小，保证地图制作的效果。
其次，要注意标准图框与地图要素的搭配，使整个地图看起来和谐统一。
最后，要留意标准图框的比例尺和坐标信息，确保地图的准确性和可读性。
总的来说，MapGIS作为一款专业的地理信息系统软件，提供了便捷、丰富的地图制作功能，其中包括了生成标准图框的功能。
通过本文的介绍，相信读者对MapGIS生成标准图框的方法有了更加清晰的认识，希望能够对大家在地图制作中有所帮助。
M a p g i s生成标准图框 Last updated on the afternoon of January 3, 2021M a p g i s生成标准图框1.1基本知识1、Mapgis中图形文件由一个文件夹组成，一般包括工程文件（*.mpj）、点文件(*.wt)、线文件(*.wl)、区文件(*.wp)。
工程文件（*.mpj）是把点文件(*.wt)、线文件(*.wl)、区文件(*.wp)三类项目组合起来而成一张图。
2、点文件(*.wt)包括文字注释、园、特定符号（如钻孔、三角点、矿点等）。
3、线文件(*.wl)是指地形线、地质界线、断层线坐标线等。
4、区文件(*.wp)是指地层填充上色。
1.2生成标准分幅地图的标准图框我国基本比例尺的地形图包括1：5000、1：1万、1：万、1：5万、1：10万、1：25万、1：50万、1：100万共8种不同比例尺的图框。
基本比例尺地图以经纬线分幅制作，它们以1：100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。
这样不同比例尺的图幅将1：100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数。
下面以1:500000的地图为例讲解如何生成标准分幅地图的标准图框，具体操作过程如下：1．在投影变换模块中选择“系列标准图框”——>“生成1：5000图框”功能选项，则系统提请用户如下对话框：（1）选择图框模式其中“图框模式”可选择如下六种方式来输出：①地理坐标十字经纬网：即在外框用短线画地理座标标记(1'),用"+"画经纬网并标记分秒数。
②图幅外框写高斯座标：即在外框写高斯座标,用短线画经纬标记(1')。
③单线内框：即只画内框。
④高斯坐标实线公里网：即在外框写高斯座标,用短线画地理座标标记(1')，用实线画公里网。
⑤地理坐标实线经纬网：即在外框用短线画地理座标标记(1'),用实线画经纬网并标记分秒数。
地球化学+地质填图常用教程总结一、1:5万土壤采样点位设计(水产沟幅为例)1、标准图框生成首先利用Mapgis—实用服务—投影变换—系列标准图框—生成1:5万图框.图框模式：高斯坐标实线公里网.投影参数：起点纬度491000. 起点经度1210000. 网间间距1KM.图框文件名：水产沟图框.图框参数输入：图框内容：图幅名称：水产沟幅.图框参数选择：输入并绘制接图表+绘制图幅比例尺+图框外图廓线.2、图形校正图片JPG转换成msi文件： Mapgis—图像处理—图像分析—文件—数据输入—添加文件(图片JPG)—转换—转化成msi文件.校正到标准图框内：Mapgis—图像处理—图像分析—文件—打开影像—msi文件—镶嵌融合--打开参照文件—参照线文件(标准框). 镶嵌融合—添加控制点—(先点击带校正图片某点，然后点击对应的标准框点，最后按两次空格键，选择是，以此类推，尽量多的找几处控制点，通常不少于13个控制点，要求残差<1为准)—镶嵌融合—校正预览—透明度调节--回车--镶嵌融合—影像几何校正—几何校正--重命名保存文件.3、图片数字化对地形线、河流、公路、村庄等地形要素进行数字化过程. 同时，准备大格号、图例、网格线、采样位置、重复样和监控样分析表格等文件.4、采样点位设计四幅图框：据前述方法，生成5万四幅合体的图框（注意修饰）。
将四幅图之间的界线用红线标出，根据阵列复制线，画出网格线，在网格线的交汇处定出大格号标注，然后建立采样点位文件，在上面点击采样点位置，辅助工具1—导入导出功能—点位置转属性. 辅助工具2，水系沉积物自动编号，0001大格号的左上角坐标为5488000,355000，一行上的大格号从0001—0004，点击确定，重新显示文件，出来小格号标注文件.5、重复样、监控样在每个单幅的采样点位图中，设置重复样和监控样，按从上到下，从左到右的原则，即a—c—b —d，查出每50个样品，其中1个是重复样，4个是监控样，45个是普通样品，导出excel表格之后排序，对其重复样和监控样设置，然后在单幅采样点位图中标出来.二、1:1万土壤采样点位设计1、基点基线准备在地形图基础上，可以在图框文件里输入一个点，作为基点（待设计完毕可以删除，例如基点为200/100，点号为200，线号为100），图框外部边缘作为基线。
