实验5 整流、滤波、稳压电路

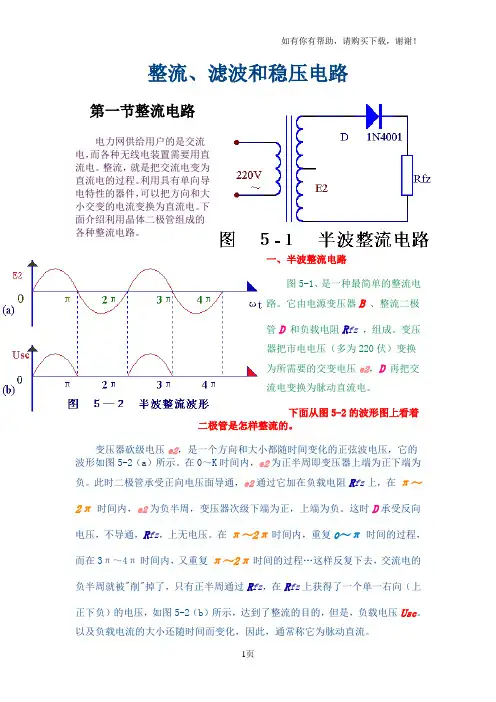

整流、滤波和稳压电路第一节整流电路电力网供给用户的是交流电，而各种无线电装置需要用直流电。

整流，就是把交流电变为直流电的过程。

利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。

下面介绍利用晶体二极管组成的各种整流电路。

一、半波整流电路图5-1、是一种最简单的整流电路。

它由电源变压器B、整流二极管D和负载电阻R fz，组成。

变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D再把交流电变换为脉动直流电。

下面从图5-2的波形图上看着二极管是怎样整流的。

变压器砍级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。

在0～K时间内，e2为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，e2通过它加在负载电阻R fz上，在π～2π时间内，e2为负半周，变压器次级下端为正，上端为负。

这时D承受反向电压，不导通，R fz，上无电压。

在π～2π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过R fz，在R fz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压U sc。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压U sc=0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图5-3 是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。

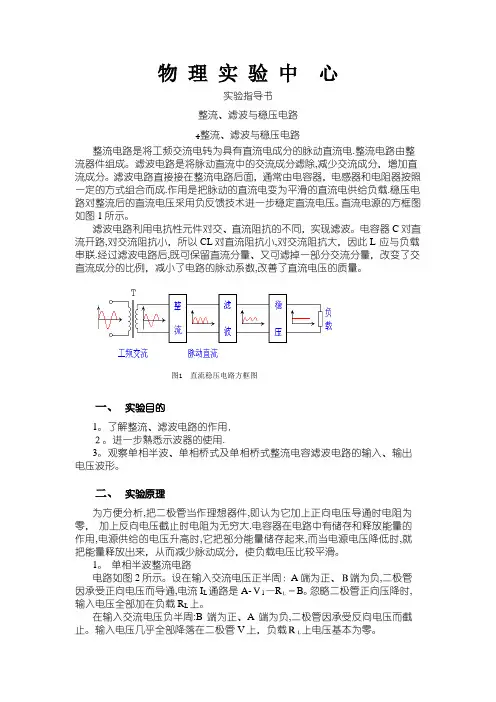

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。

整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。

本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。

二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。

三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。

四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。

2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。

常见的滤波电路有低通滤波电路和高通滤波电路。

低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。

五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。

连接一个负载电阻，并通过示波器观察输出波形。

4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。

连接一个负载电阻，并通过示波器观察输出波形。

六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。

这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。

2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。

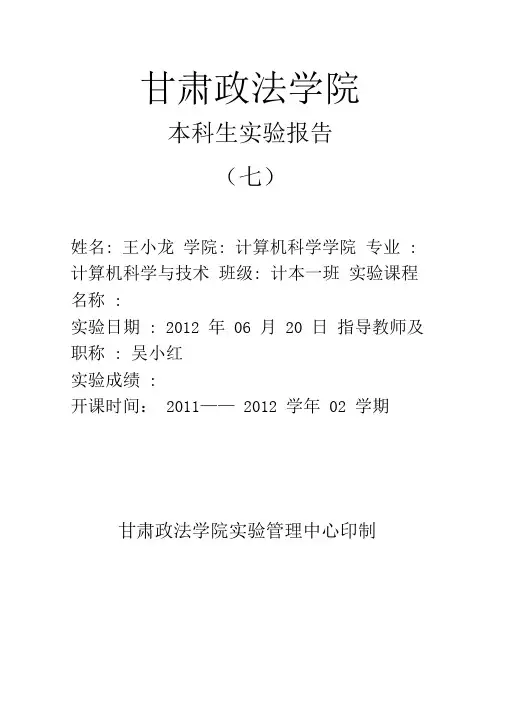

甘肃政法学院
本科生实验报告
（七）
姓名: 王小龙学院: 计算机科学学院专业: 计算机科学与技术班级: 计本一班实验课程名称:
实验日期: 2012 年06 月20 日指导教师及职称: 吴小红
实验成绩:
开课时间：2011——2012 学年02 学期甘肃政法学院实验管理中心印制
1.交流变压器的作用是把电网交流电压变换成符合电路需要的交流 电压。

2 .整流电路的作用是把交流电变为单相脉动的直流电。

3 •滤波电路的作用是将脉动的直流电压变为平滑的直流电。

4 •整压电路的作用是使输出值流电压基本不受电网电压波动和复杂 电阻变
化的影响，使输出电压稳定。

四、实验过程与分析
1 •整流电路 (1) 半波整流电路
如下图所示:
(2) 桥式整流电路
按表10 . 2实验内容进行实验
3 •稳压电路
并联稳压电路
负载不变时型号测量计算7805 8.08V 4.97V 7905 8.08V -5.04V 7815 17.04V 14.98V 7915 17.04V -13.86V
五、实验总结
1•对于所测数据与理论值比较从存在着一定的误差。

2.所串电阻的大小对稳压状态有一定的影响。

3.在换电压的直时要注意电阻的大小，如果电压过大就会烧坏电阻4在试验中对一些理论知识理解不透彻导致实验出现不必要的误差。

所以以后的学
习要注重理论知识学习。

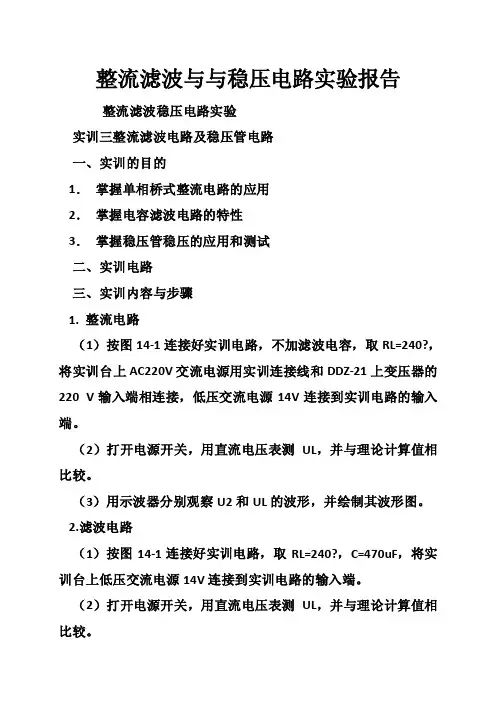

整流滤波与与稳压电路实验报告整流滤波稳压电路实验实训三整流滤波电路及稳压管电路一、实训的目的1．掌握单相桥式整流电路的应用2．掌握电容滤波电路的特性3．掌握稳压管稳压的应用和测试二、实训电路三、实训内容与步骤1. 整流电路（1）按图14-1连接好实训电路，不加滤波电容，取RL=240?，将实训台上AC220V交流电源用实训连接线和DDZ-21上变压器的220 V输入端相连接，低压交流电源14V连接到实训电路的输入端。

（2）打开电源开关，用直流电压表测UL，并与理论计算值相比较。

（3）用示波器分别观察U2和UL的波形，并绘制其波形图。

2.滤波电路（1）按图14-1连接好实训电路，取RL=240?，C=470uF，将实训台上低压交流电源14V连接到实训电路的输入端。

（2）打开电源开关，用直流电压表测UL，并与理论计算值相比较。

（3）用示波器分别观察U2和UL的波形，并绘制其波形图。

3.稳压二极管稳压电路（1）按图14-2连接好实训电路，取RL=240?，C=470uF，整流电路同图1实训电路，将实训台上低压交流电源10V连接到实训电路的输入端。

（2）打开电源开关，用直流电压表测稳压二极管两端电压。

（3）将240?的电阻换成120?+1k电位器，改变电位器的阻值，在测量稳压管两端电压，看稳压二极管两端电压变化情况，根据稳压二极管的工作原理说明上述现象。

四、实训总结1.改接电路，必须切断交流电源。

2.总结整流、滤波电路特点。

3.总结稳压管稳压电路的特性。

篇二：整流滤波电路实验报告整流滤波电路实验报告姓名：XXX 学号：5702112116 座号：11 时间：第六周星期4一、实验目的1、研究半波整流电路、全波桥式整流电路。

2、电容滤波电路，观察滤波器在半波和全波整流电路中的滤波效果。

3、整流滤波电路输出脉动电压的峰值。

4、初步掌握示波器显示与测量的技能。

二、实验仪器示波器、6v交流电源、面包板、电容（10μF*1，470μF*1）、变阻箱、二极管*4、导线若干。

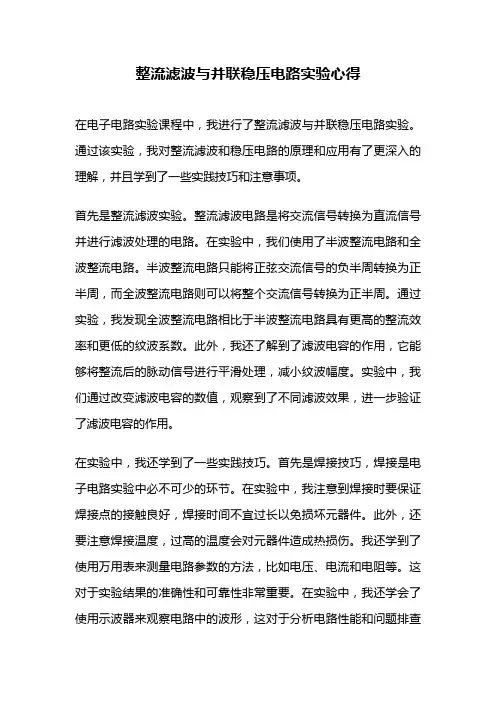

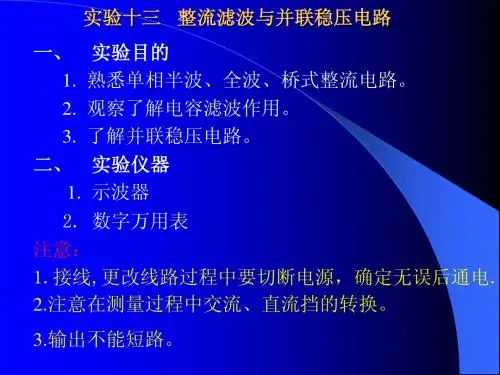

整流滤波与并联稳压电路实验心得在电子电路实验课程中，我进行了整流滤波与并联稳压电路实验。

通过该实验，我对整流滤波和稳压电路的原理和应用有了更深入的理解，并且学到了一些实践技巧和注意事项。

首先是整流滤波实验。

整流滤波电路是将交流信号转换为直流信号并进行滤波处理的电路。

在实验中，我们使用了半波整流电路和全波整流电路。

半波整流电路只能将正弦交流信号的负半周转换为正半周，而全波整流电路则可以将整个交流信号转换为正半周。

通过实验，我发现全波整流电路相比于半波整流电路具有更高的整流效率和更低的纹波系数。

此外，我还了解到了滤波电容的作用，它能够将整流后的脉动信号进行平滑处理，减小纹波幅度。

实验中，我们通过改变滤波电容的数值，观察到了不同滤波效果，进一步验证了滤波电容的作用。

在实验中，我还学到了一些实践技巧。

首先是焊接技巧，焊接是电子电路实验中必不可少的环节。

在实验中，我注意到焊接时要保证焊接点的接触良好，焊接时间不宜过长以免损坏元器件。

此外，还要注意焊接温度，过高的温度会对元器件造成热损伤。

我还学到了使用万用表来测量电路参数的方法，比如电压、电流和电阻等。

这对于实验结果的准确性和可靠性非常重要。

在实验中，我还学会了使用示波器来观察电路中的波形，这对于分析电路性能和问题排查非常有帮助。

接下来是并联稳压电路实验。

稳压电路是为了保持电路中某一点的电压稳定不变而设计的电路。

在实验中，我们使用了Zener二极管稳压电路和三端稳压器稳压电路。

Zener二极管稳压电路通过反向击穿现象来实现稳压，而三端稳压器则通过负反馈来实现稳压。

通过实验，我发现三端稳压器具有更好的稳压性能和更大的稳压范围。

此外，我还了解到了稳压电路的调节特性，包括静态调节特性和动态调节特性。

静态调节特性指的是在静态工作条件下，稳压电路对负载变化的响应能力；动态调节特性指的是在动态工作条件下，稳压电路对负载变化的响应能力。

这些特性对于稳压电路的应用和设计非常重要。

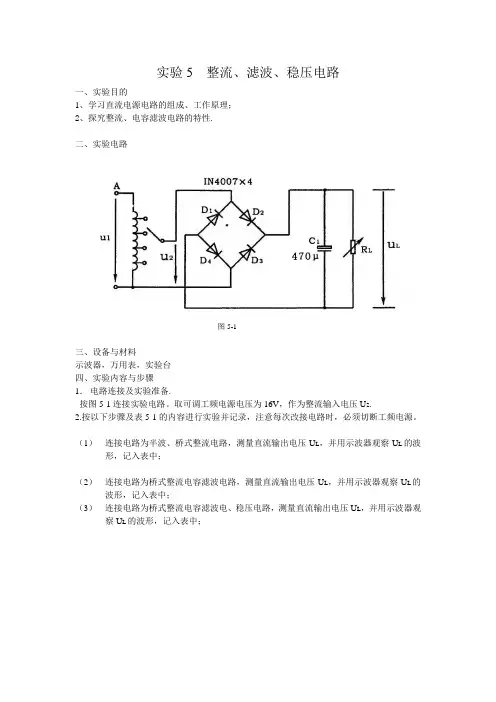

实验5 整流、滤波、稳压电路
一、实验目的
1、学习直流电源电路的组成、工作原理；
2、探究整流、电容滤波电路的特性.
二、实验电路
图5-1
三、设备与材料
示波器，万用表，实验台
四、实验内容与步骤
1．电路连接及实验准备.
按图5-1连接实验电路。

取可调工频电源电压为16V，作为整流输入电压U2.
2.按以下步骤及表5-1的内容进行实验并记录，注意每次改接电路时，必须切断工频电源。

（1）连接电路为半波、桥式整流电路，测量直流输出电压U L，并用示波器观察U L的波形，记入表中；
（2）连接电路为桥式整流电容滤波电路，测量直流输出电压U L，并用示波器观察U L的波形，记入表中；
（3）连接电路为桥式整流电容滤波电、稳压电路，测量直流输出电压U L，并用示波器观察U L的波形，记入表中；
五、实验报告要求
1.对表5-1所测结果进行全面分析，总结桥式整流、电容滤波电路的特点。

实验6 整流滤波与稳压电路一、实验目的1. 理解单相半波和单相桥式整流电路的工作原理。

2. 理解电容滤波电路的工作原理及外特性。

3. 掌握稳压二极管构成的并联稳压电路工作原理。

4. 学习三端集成稳压电路的使用方法。

5. 熟悉直流稳压电源的性能指标及测试方法。

二、实验任务基本实验任务1. 选择二极管组成整流电路，测试半波、桥式整流电路的性能。

2. 测量不同容量的电容滤波电路的输出波形和外特性，分析电容滤波性能。

3. 测量稳压二极管构成的并联稳压电路的性能参数。

扩展实验任务1.用三端集成稳压器LM317组成稳压电路，并测量电路的性能参数。

2.设计一个能够给300Ω的负载电阻提供5V 稳定的直流电压的电源。

（1）选择与要求符合的电路结构； （2）通过计算，选择合适的器件参数； （3）画出电路，列出器件清单。

三、实验器材1．双踪示波器 2．台式数字万用表 3. 模拟电路实验箱四、实验原理能将交流电变换为稳定的直流电的电路称为直流稳压电源。

直流稳压电源的结构框图如图10.1所示。

1. 电源变压器电源变压器将输入的220V （50Hz ）交流电压变换为整流电路适用的交流电压。

同时还起到了将强、弱电隔离的作用，所以该电源变压器又称隔离变压器。

tu图10.1 直流稳压电源的原理框图 交流电整流滤波稳压负载tu变压2. 整流电路 整流电路是利用二极管的单向导电性，将交流电变成单向脉动的直流电。

常用的单相整流电路有单相半波与单相桥式整流。

单相半波整流电路由一只二极管组成，如图10.2（a ）所示。

该电路输入为变压器副边的正弦交流电压，输出为只保留输入电压正半周的单向脉动直流电压，波形如图10.2（b ）所示。

若将D 看做理想二极管，则输出电压的平均值与变压器付边电压有效值的关系是：U 0=0.45U 2。

单相桥式整流由四只二极管组成整流桥，如图10.3（a ）所示。

在输入电压的正半周，D 1和D 3导通， D 2和D 4截止，输出电压为u 2的正半周；在输入电压的负半周，D 2和D 4导通， D 1和D 3截止，输出电压是将u 2的负半周反相后加到负载上，输出电压波形如图10.3（b ）所示。

最新整流与稳压电路实验实验报告实验目的：1. 熟悉整流电路的工作原理及其搭建方法。

2. 掌握稳压电路的基本概念和设计步骤。

3. 通过实验验证整流与稳压电路的性能。

实验设备与材料：1. 电源：交流电源2. 整流器件：二极管3. 稳压器件：稳压二极管、集成电路稳压器4. 电阻、电容等基本电子元件5. 示波器、万用表等测量仪器6. 面包板或印刷电路板（PCB）实验步骤：1. 搭建半波整流电路，并使用示波器观察输出波形。

2. 搭建全波整流电路，并比较其与半波整流电路的输出波形差异。

3. 在整流电路输出端接入电容滤波电路，并记录滤波后的输出波形。

4. 搭建线性稳压电路，使用稳压二极管进行稳压，并测量输出电压。

5. 搭建开关稳压电路，使用集成电路稳压器，并比较其与线性稳压电路的性能。

6. 测量不同负载条件下的输出电压和电流，验证稳压电路的稳定性。

实验数据与分析：1. 记录不同整流电路的输入输出电压值，并分析其整流效率。

2. 通过波形图对比，分析电容滤波对输出波形的影响。

3. 绘制稳压电路的输入输出电压曲线，分析稳压效果。

4. 比较线性稳压电路与开关稳压电路在功耗、效率、噪声等方面的差异。

5. 根据实验数据，计算稳压电路的负载调整率和电源调整率。

实验结论：1. 描述整流电路的工作原理及其在实际应用中的性能表现。

2. 阐述稳压电路对于电源稳定性的重要性，并分析不同稳压电路的适用场景。

3. 根据实验结果，提出改进电路性能的建议或措施。

实验注意事项：1. 在搭建电路时，确保所有连接正确无误，避免短路或错误连接导致的设备损坏。

2. 使用示波器等测量设备时，注意设置正确的量程和接地方式。

3. 在测量过程中，应确保负载变化平稳，避免对电路造成过大冲击。

4. 实验结束后，及时断开电源，整理实验器材。

第七章整流电路、滤波电路及稳压电路知识目标1.掌握单相桥式整流电路的结构和工作原理。

2.了解电容滤波电路和电感滤波电路的作用。

3.了解稳压电路的工作原理和特点。

4.了解集成稳压器的使用方法。

技能目标1.掌握单相桥式整流电路。

2.掌握集成稳压器的基本使用方法和连接方法。

3.能够使用万用表测量电压，能够使用双踪示波器观察测试波形。

4.能够根据直流稳压电源框架组装直流稳压电源。

第一节整流电路一、整流与整流电路利用二极管的单向导电性可以将交流电转换为直流电，这一过程称为整流，这种电路就称为整流电路。

常见的整流电路有半波整流电路和全波整流电路。

二、单相桥式整流电路的结构和特点单相桥式整流电路利用整流二极管的单向导电性，将交流电变成单向脉动直流电，其组成结构如图7－1所示。

图7－1单相桥式整流电路图7－1中，T r表示电源变压器，作用是将交流电网电压u1变成整流电路要求的交流电压；R L是直流供电的负载电阻；4只整流二极管VD1～VD4依次接成电桥的形式，故称桥式整流电路。

桥式整流电路的特点是：输出电压的直流成分得到提高，脉冲成分被降低，每只整流二极管承受的最大反向电压较小，变压器的利用效率高，因此被广泛使用。

单相桥式整流电路的实现在实际应用中，单相桥式整流电路可以用四个独立的整流二极管实现，也可以用集成器件“桥堆”来实现。

图7－2所示为单相桥式整流电路的习惯简化画法。

图7－2单相桥式整流电路的习惯简化画法三、单相桥式整流电路的工作原理图7－3单相桥式整流电路波形在图7－3单相桥式整流电路波形中，在u的正半周时，u2>0时，VD1、VD4导通，VD2、VD3截止，故有图示i D1(i D4)的波形；同样，在u1的负半周时，u2<0时，VD1、VD4截止VD2、VD3导通，故有电流i D2(i D3)。

可见在u的正、负半周均有电流流过负载电阻R L，且电流方向一致，综合得到u o(i o)的波形。
