整流滤波电路实验报告.doc

大学物理实验报告整流滤波电路
一、实验目的
本次实验的目的是研究一个简单的由正反滤波电路构成的直流整流滤波电路的工作原理。

二、实验原理
整流滤波电路把一个不稳定的交流电转换为一个稳定的直流电，其原理如下：
正反滤波电路主要由正滤波器和反滤波器连接组成。

正滤波器是使交流电经元滤除电
压波动，将波动幅度缩小，让电压值有所下降，以此达到较低交流电压；反滤波器则通过
消耗抖动部分能量以稳定原来的电压。

三、实验仪器
① DSO-7102D万用表
② 数字万用表
③ 数字示波器
④ 数字电源
四、实验参数
本次实验利用正反滤波电路，使用R1=1KΩ，R2=470Ω和C1=1μF的电路参数，输入
的是50HZ的交流信号，直流电压的范围是0V到12V。

五、实验程序
1. 取一个正反滤波电路，按照实验要求，将R1、R2和C1接好。

2. 将DSO-7102D万用表、数字万用表、数字示波器和数字电源连接好电路，并调整
好电源的直流电压。

3. 将数字示波器的触发输入接入正反滤波电路的输入，打开数字示波器，启动记录。

4.用数字万用表量测输入端和输出端的电压，获得静态波形数据。

六、实验结果
实验结果如下图所示：
可以看到，通过正反滤波电路，原来交流电的周期抖动明显减少，实现了交流信号转
换为稳定的直流电压。

整流滤波及稳压电路之阳早格格创做一、真验手段1．掌握单相桥式整流电路的应用2．掌握电容滤波电路的个性3．掌握稳压管稳压的应用战尝试二、真验仪器电路板，示波器，函数旗号爆收器等.三、真验本理曲流稳压电源是所有电子设备的要害组成部分，它的基础任务是将电力网接流电压变更为电子设备所需要的接流电压值，而后利用二极管单背导电性将接流电压整流为单背脉冲的曲流电压，再通过电容或者电感等储能元件组成的滤波电路去减小其脉动身分，进而得到较仄滑的曲流电压.共时，由于该曲流电压易受电网动摇及背载变更的效率，必须加稳压电路，利用背反馈去保护输出曲流电压的宁静.曲流稳压电源的基础组成框图战处事波形如图一所示：220V50Hz图一1、整流电路利用二极管的单背导电效率，将电网的接流电转形成单目标的脉冲曲流电，那便是整流.时常使用的整流电路有半波整流、桥式整流以及倍压整流.那次真验中主要采与桥式整流的办法赢得单背脉冲的曲流电源.桥式整流电路（如图二）由四个二极管组成，背载电流也由二路二极管轮流导通（如V1,V2）而提供，波纹小，截行一路二个二极管（如V3，V4）分担反背电压，对于整流管央供较矮，是最时常使用的整流电路.图二2、滤波电路整流电路输出的是曲流脉冲电压，那种脉冲电压中含有较大的接流身分，果而没有克没有及包管电子设备仄常处事，尤为明隐的是正在声响设备中会出现较宽沉的接流哼声.果此需要进一步减小输出电压的那种脉动，使其越收仄滑.滤波电路便是利用电容或者电感正在电路中的储能效率去完毕此功能的.时常使用的滤波器有电容滤波战电感滤波，然而是相共的滤波效验时，采与电容滤波比采与电感滤波更经济灵验.如图三，以桥式整流为例，证明整流滤波的处事本理.图三3、稳压电路虽然整流滤波电路可使接流电形成仄滑的曲流电，然而由于受到电网电压的动摇、背载电阻的变更以及环境温度的变更，那些均会引导输出曲流电压的没有宁静.果此，大普遍电子设备还需要采与一定的稳压电路（步伐），以包管输出电压值的宁静.稳压电路的种类常常有稳压管稳压电路、串联型稳压电路、集成稳压电路战启闭型稳压电路.对于稳压电路的主要央供如下：⑴稳压系数s相对于变更量要近小于输进电压变更量.⑵mΩ量级，表示背载电流变更时，输出电压宁静.⑶℃出电压宁静.四、真验真质1、整流电路通过桥式整流电路后:2、滤波稳压电路六、真验论断利用所给真验仪器，分离真验本理，通过对接电路，由示波器隐现真验波形，瞅察真验截行得出以下论断：1、整流电路能将圆波或者正弦波整为曲流波，或者齐波，或者半波；2、滤波电路将整流后的电流中的接流身分进一步减小，使其越收仄滑；3、稳压电路使整流滤波后的电流脆持宁静，缩小电网电压动摇的效率.。

实训十一 二极管整流、电容滤波电路一、实训目的1. 了解半波、桥式整流电容滤波电路的工作原理；2. 掌握桥式整流电容滤波电路的测试方法；3. 比较半波整流与桥式整流的特点；. 比较C 型滤波与RC 型滤波的特点；5. 验证半波整流及桥式整流的输入电压有效值与其输出值Uo 的关系。

二、实训测试原理1．单相半波整流电路工作原理单相半波整流电路。

由于流过负载的电流和加在负载两端的电压只有半个周期的正弦波,故称半波整流。

输出电压的平均值是222π0π20O 45.0π222)ω(d ωsin 2π21)ω(π21U U U t t U t d U O ≈===⎰⎰ 2．单相桥式整流电路工作原理利用整流二极管的单向导电性及一定的电路连接（半波或全波整流），将极性和瞬间值均作周期性变化的交流电，变换成瞬时值随时间变化，但极性不变的单向脉动直流电，两者最根本的区别在于交流电在一个周期中的平均值为零，即不含直流分量，而单向脉动电在一个周期中的平均值即直流分量U o(A V) ≠0。

若输入信号t U u ωsin 222=，负载上一个周期内的平均值（负载上的直流电压）为)(sin 2120t td U U o ωωππ⎰= 即 29.0U U o =3．电容滤波电路图（1）所示为桥式整流电容滤波的电路。

它是一种并联滤波，滤波电容与负载电阻直接并联，因此，负载两端的电压等于电容器C 两端电压。

电容的充放电过程为电源电压的半个周期重复一次，因此，输出的直流电压波形更为平滑。

图（1） 电容滤波电路 图（2） 输出波形图基本工作原理电容滤波电路输出电压波形如图（2）所示，设t =0时，u c =0V ，当u 2由零进入正半周时，此时整流电路导通，电容C 被充电，电容两端电压u c 随着u 2的上升而逐渐增大，直至u 2达到峰值。

由于电容充电电路的二极管正向导通电阻很小，所以电容充电回路时间常数小，u c 紧随u 2升高。

单相桥式整流电容滤波电路
实验内容：
1.单相桥式整流
（1）观察输出波形
用示波器观察输出波形——全波。

（2）测量输出电压
测量值：U2=21.9V，Uo=19.73V
计算值：Uo=19.71V
2.单相桥式整流电容滤波
（1）观察输出波形并测量输出电压
a.空载
用示波器观察输出波形。

测量值：U2=21.9V，Uo=19.73V
计算值：Uo=19.71V
b.有载
用示波器观察输出波形。

测量值：U2=22V，Uo=29.19V
计算值：Uo=26V
（2）滤波电容和负载电阻对输出波形的影响
增大滤波电容C，观察输出波形——输出波形变平滑增大负载电阻RL，观察输出波形——输出波形变平滑结论：
RLC越大，波形越平滑，滤波效果越好。

计算值：Uo=19.71V。

完整版整流滤波电路实验报告一、实验目的1.掌握整流电路和电容滤波器的原理；2.学习整流滤波电路的构成和基本特性，理解滤波器的放大频率、截止频率、衰减频率、阻抗匹配、负载等参数的影响；3.通过实验掌握用示波器测量电源电压和负载电压、电容滤波器工作时的电压波形，以及不同频率下电压波形的变化规律。

二、实验原理1.整流电路在交流电源上连接一个电阻和一个二极管组成的电路，能将交流电转换成直流电，这种电路称为整流电路。

半波整流电路和全波整流电路是最基本的整流电路。

其中，半波整流电路通过一个二极管使正半周电压通过，而负半周电压被截去，只保留正半周脉动电平。

全波整流电路则是通过两个二极管交替的截取来自两个方向的电压脉动，从而得到纯的正弦波。

2.电容滤波器电容滤波器是在整流电路输出直流电后，通过在输出端并联一个电容，使其中的交流分量被短路来达到滤波的目的。

电容滤波器的原理是利用电容器在电路中的充电和放电过程来消除信号中的高频噪声成分，因为当信号的变化频率很高时，电容器的充放电过程较长，其阻抗较低，从而使信号通过电容器时得以短路，而低频信号则可以通过电容器，从而实现滤波的目的。

三、实验器材示波器、直流稳压电源、万用表、电阻、电容、二极管等。

四、实验步骤1.搭建半波整流电路（1）将直流稳压电源的正极接入电路实验板的“+”端，负极接入电路实验板的“-”端。

（2）将一根导线连接实验板的正极输出端口，另一端连接到电阻上，再将电阻另一端连接到一根全向二极管的负极，再将二极管的正极连接“+”端口。

（3）将示波器的地线夹具接入电路实验板上的“-”端，探头夹具接到“+”端口。

2.观察半波整流电路的输出波形并记录数据当电路接通，给直流稳压电源接上交流电源后，打开示波器的电源开关，选择一个适当的时间基和交流电源的频率进行观察，调整电源供应电压，将示波器指针设置在一个适当的位置，记录电压值和电阻的电压值。

4.搭建电容滤波电路（1）在搭建半波整流电路的基础上，将一个电容电器连接在二极管的负极上，另一端连接在接地端口上，即在短路的电阻之间并联一个电容。

整流滤波电路实验报告引言：整流滤波电路在电子学中扮演着重要的角色。

它能够将交流信号转化为直流信号，并通过滤波器对信号进行平滑处理。

在本次实验中，我们将研究和分析不同类型的整流滤波电路的特性和性能。

一、实验目的本次实验的目的是通过搭建和测试不同类型的整流滤波电路，深入理解其工作原理，并分析滤波器的频率响应、波形特性以及效率等参数。

二、实验材料1. 功率放大器2. 变压器3. 整流电路（包括半波和全波整流电路）4. 滤波器电路（如电容滤波、电感滤波）三、实验步骤1. 搭建半波整流电路在实验开始前，我们先搭建了一个基本的半波整流电路。

这个电路由变压器、二极管和负载电阻组成。

通过将交流信号输入变压器，然后通过二极管的单向导通特性，我们可以实现将交流信号转化为单向的直流信号。

接下来，我们分析了该电路的波形特点和效率。

2. 搭建全波整流电路为了提高整流电路的效率，我们搭建了一个全波整流电路。

该电路中使用了一对二极管来实现信号的全波整流。

通过比较半波整流电路和全波整流电路的波形特征和效率，我们可以得出全波整流电路具有更高效率和更为平滑的输出的结论。

3. 添加滤波器电路为了进一步平滑输出信号，我们在整流电路后面添加了滤波器电路，如电容滤波器和电感滤波器。

通过不同滤波器电路的比较，我们可以发现电容滤波器能够有效地滤除高频噪音，而电感滤波器则更适合滤除低频噪音。

实验结果显示，滤波器电路能够显著改善输出信号的稳定性和质量。

四、实验结果分析通过实验数据的记录和分析，我们得出了以下几个结论：1. 全波整流电路相比于半波整流电路，具有更高的效率和更平滑的输出波形。

2. 添加滤波器电路能够进一步平滑输出信号，并有效滤除噪音。

3. 电容滤波器适用于滤除高频噪音，而电感滤波器则适用于滤除低频噪音。

五、实验应用与展望整流滤波电路在现代电子设备和通信系统中具有广泛应用。

它可用于电源转换器、无线通信、音频放大器等各种应用场景。

在未来，我们可以进一步研究和改进整流滤波电路的设计，以提高其性能和适应更多的应用需求。

模电实验报告实验一：整流虑波实验一: 目的：对整流滤波电路进行实验，得出结果.二：实验仪器设备：实验箱，示波器.三：实验内容：整流实验.1.桥式整流电路.(1)接好电路：+U-（2）通电，用万用表测交流有效值U2和直流有效值U0。

（3）连接示波器，用示波器观察V0和V2波形。

（4）负载电阻R值不变，测得V2、V0的值如表所示：（5）示波器得到的图像如下：（1）在负载两端接入滤波电容，电路图如下.U-(2）通电，用万用表测直流有效值V2和交流有效值V0.（3）用示波器观察V2波形和V0波形.（4）负载电阻R值不变，测得V2、V0的值如表所示：（5）示波器得到的图像如下：实验心得：通过简单的整流滤波实验，我们知道了V2和V0的关系，让我能够利用具有单向导电性的整流元件将正弦交流电压变为单向脉动电压。

利用电感电容的频率特征，将脉动电压中的谐波分滤掉，输出平滑直流电压。

实验二：晶体管放大特性的实验一.实验目的：对晶体管放大特性进行实验，得出结果.二.实验商设备：两个万用表，一个试验箱.三.实验内容：晶体管放大实验。

1.接好电路：2.通电，用万用表测I B和I C的值，测得结果如表所示：（此表数据为饱和状态下所测）3.固定I B，调节R C，U CE改变, 用万用表测U CE和I C的值，测得结果如表所示：四.实验心得：通过晶体管放大实验，使我初步懂得了一些晶体管的特点，实质是利用晶体管场效应管的电流电压控制，将输入的微小的信号放大，输出较大的信号。

通过这两个小实验也让我懂得了做实验要认真仔细，不能马虎，不然就得不到正确的结果。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。

整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。

本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。

二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。

三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。

四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。

2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。

常见的滤波电路有低通滤波电路和高通滤波电路。

低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。

五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。

连接一个负载电阻，并通过示波器观察输出波形。

4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。

连接一个负载电阻，并通过示波器观察输出波形。

六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。

这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。

2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。

图8-2
表8-2
负载
测量结果
计算结果
RL（Ω）
Ud(V)
UL(V)
IL(mA)
ro（Ω）
∞
100
表8-3
测量条件
RL=100Ω
U2作±10%变化
测量结果
计算结果
Ud(V)
UL(V)
△UL/UL*100%=
U2=
U2=

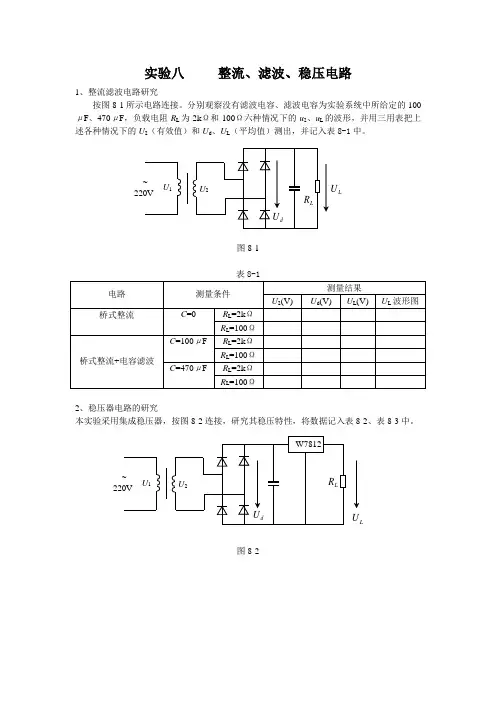

实验八整流、滤波、稳压电路
1、整流滤波电路研究
按图8-1所示电路连接。分别观察没有滤波电容、滤波电容为实验系统中所给定的100μF、470μF，负载电阻RL为2kΩ和100Ω六种情况下的u2、uL的波形，并用三用表把上述各种情况下的U2（有效值）和Ud、UL（平均值）测出，并记入表8-1中。
图8-1
表8-1
电路
测量条件
测ቤተ መጻሕፍቲ ባይዱ结果
U2(V)
Ud(V)
UL(V)
UL波形图
桥式整流
C=0
RL=2kΩ
RL=100Ω
桥式整流+电容滤波
C=100μF
RL=2kΩ
RL=100Ω
C=470μF
RL=2kΩ
RL=100Ω
2、稳压器电路的研究
本实验采用集成稳压器，按图8-2连接，研究其稳压特性，将数据记入表8-2、表8-3中。

甘肃政法学院
本科生实验报告
（七）
姓名: 王小龙学院: 计算机科学学院专业: 计算机科学与技术班级: 计本一班实验课程名称:
实验日期: 2012 年06 月20 日指导教师及职称: 吴小红
实验成绩:
开课时间：2011——2012 学年02 学期甘肃政法学院实验管理中心印制
1.交流变压器的作用是把电网交流电压变换成符合电路需要的交流 电压。

2 .整流电路的作用是把交流电变为单相脉动的直流电。

3 •滤波电路的作用是将脉动的直流电压变为平滑的直流电。

4 •整压电路的作用是使输出值流电压基本不受电网电压波动和复杂 电阻变
化的影响，使输出电压稳定。

四、实验过程与分析
1 •整流电路 (1) 半波整流电路
如下图所示:
(2) 桥式整流电路
按表10 . 2实验内容进行实验
3 •稳压电路
并联稳压电路
负载不变时型号测量计算7805 8.08V 4.97V 7905 8.08V -5.04V 7815 17.04V 14.98V 7915 17.04V -13.86V
五、实验总结
1•对于所测数据与理论值比较从存在着一定的误差。

2.所串电阻的大小对稳压状态有一定的影响。

3.在换电压的直时要注意电阻的大小，如果电压过大就会烧坏电阻4在试验中对一些理论知识理解不透彻导致实验出现不必要的误差。

所以以后的学
习要注重理论知识学习。

整流滤波实验报告整流滤波的电路设计实验一、实验目的：1、研究半波整流电路，全波整流电路。

2、电容滤波电路，观察滤波器在半波和全波整流中的滤波效果。

3、整流滤波电路输出脉动电压的峰值4、进一步掌握示波器显示与测量的技能。

二、实验仪器：示波器，6v交流电源，面包板，电容（470uF、10uF）电阻（200Ω,100Ω,50Ω,25Ω），导线若干。

三、实验原理：1、实验思路利用二极管正向导通反向截至的特性，与RC电路的特性，通过二极管、电阻与电容的串并联设计出各种整流电路和滤波电路进行研究。

2、半波整流电路变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。

利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。

2.1单相半波整流只在交流电压的半个周期内才有电流流过负载的电路称为单相半波整流电路。

原理：如图4.1，利用二极管的单向导电性，在输入电压Ui 为正的半个周期内，二极管正向偏置，处于导通状态，负载RL上得到半个周期的直流脉动电压和电流；而在Ui为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零。

由于二极管的单向导电作用，将输入的交流电压变换成为负载RL两端的单向脉动电压，达到整流目的，其波形如图4.2。

3、全波桥式整流前述半波整流只利用了交流电半个周期的正弦信号。

为了提高整流效率，使交流电的正负半周信号都被利用，则应采用全波整流，现以全波桥式整流为例，其电路和相应的波形如图6.2.1-3所示。

若输入交流电仍为tUt u Piωsin )(=（8）则经桥式整流后的输出电压u 0(t)为（一个周期） tU u tU u P P ωωsin sin 00-==πωππω20≤≤≤≤t t（9）其相应直流平均值为⎰≈==TPPU U dt t u T u 0637.02)(1π（10）由此可见，桥式整流后的直流电压脉动大大减少，平均电压比半波整流提高了一倍（忽略整流内阻时）。

proteus整流滤波电路实验报告整流滤波电路是一种常见的电子电路，在电源的稳定性和处理能力上具有重要作用。

Proteus 作为一款电子电路仿真软件，能够帮助我们更加真实地模拟和分析整流滤波电路的性能和特点。

整流滤波电路是将交流电信号转换成直流电信号的电路，同时也是对直流电信号进行滤波的电路。

整流滤波电路通常由整流器和滤波器两部分组成。

其中，整流器可以将交流电信号转换成直流电信号；而滤波器则可以对直流电信号进行滤波，使信号更加稳定和平滑。

整流滤波电路实验步骤如下：1. 打开Proteus并创建新文件，选择相应的电路元件（如变压器、二极管、电容器等），并将其按照实验要求进行连线。

2. 将交流电源连接至变压器的输入端，并将变压器的输出端与整流器相连。

整流器可以采用单相半波整流电路或者单相全波整流电路。

3. 根据实验要求选择相应的电容器和滤波电路，将其与整流器相连。

4. 完成电路的搭建后，进行仿真分析并记录实验数据。

可以通过示波器或者其他测试设备来观察电路的输出波形。

5. 根据实验结果进行数据分析和处理，并撰写实验报告。

实验报告应该包括以下内容：1. 实验目的和原理介绍：简要介绍整流滤波电路的基本原理和实验的目的。

2. 实验步骤和操作流程：详细描述整个实验的步骤和操作过程，包括电路元件的选择和连线，以及测试设备的使用等。

3. 实验结果和数据分析：记录实验数据，并分析电路的输出波形、频率等特点，并对实验结果进行深入分析和讨论。

4. 实验结论和心得体会：根据实验结果进行总结，阐述实验的意义和对电子电路设计和应用的启示，并提出自己的心得体会。

5. 参考文献：列出参考的相关文献和资料。

实验十二 整流滤波与并联稳压电路
一、实验目的
1.熟悉单相半波、全波、桥式整流电路；
2.观察了解电容滤波作用；
3.了解并联稳压电路。

二、实验内容
1.分别连接半波整流、桥式整流二种电路, 实验电路如图1
2.1.12.2所示。

用示波器观察U2用UL 的波形, 并测量U2.UD.UL 。

半波整流 U L =0.45U 2 全波整流 U L =0.90U 2 2.电容滤波电路
实验电路如图12.3所示。

（1）RL 先不接, 分别用不同电容接入, 用示波器观察波形, 用电压表测UL 并记录。

（2）接上RL, 先用RL=1K, 重复上述实验并记录。

（3）RL 改为150, 重复上述实验。

3.并联稳压电路 实验电路如图12.4所示。

（1）电源电压不变, 负载变化时电路的稳压性能。

改变负载电阻RL 使负载电流IL=1mA.5mA.10mA 时分别测量UL 、UR 、IR, 把测量结果填入表12.1中, 并计算电源输出电阻。

表12.1 测量负载变化时电路的稳压性能
（2）测量负载不变, 电源电压变化时电路的稳定性能。

表12.2 测量电源电压变化时电路的稳定性能
实验时应注意:
1.测IL 、IR 时应把万用表调到合适的直流电流档, 然后串接在电路中测出相应的IL 、IR 值。

2.测U L 时直接用万用表直流电压档并接在R L 两端测量则可。

三、实验报告要求
整理实验数据并按实验内容计算。

完整版整流滤波电路实验报告
本次实验是为了验证整流滤波电路的正确性，所实验的电路如图1所示。

图1 整流滤波电路
实验准备：平衡负载电阻、电源电压表、普通万用表以及示波器等实验仪器。

实验步骤：
1. 使用普通万用表测量BJT的正向击穿电压以及导通路的电阻，测量值为 VCE=0.45V 和RCE=3.75kΩ 。

2. 加入占空比可调电压源，改变占空比，观察变振宽的变化情况，记录下来。

3. 加入有平衡电阻的负载，观察有平衡电路的纹波和无平衡电路纹波的比较，记录下来。

实验结果：
1. 占空比对变振宽影响：
当占空比从 0.1 到 0.9 时，变振宽从 0.4ms 增加到 2.48ms，变化趋势呈明显下降趋势。

2. 平衡电路对纹波影响：
当占空比为 0.5 时，有平衡电路的纹波电压峰值仅维持在 0.08V，而在无平衡电路时，反复上升，有多次大幅度变化，峰值最高达 8V。

实验结论：从本次实验的结果可以看出，调整占空比可以改变变振宽，而加入有平
衡电阻的负载可以减少纹波幅值，从而证明整流滤波电路的有效性。

整流滤波电路设计实验前言：交流电（英语：Alternating CurrentAlternating CurrentAlternating CurrentAlternating Current，简写ACACACAC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零（不含直流成分），称为交变电流或简称交流电。

不同于方向不随时间发生改变的直流电。

通常波形为正弦曲线。

但实际上还有应用其他的波形，例如三角形波、正方形波。

生活中使用的市电就是具有正弦波形的交流电。

交流电升降压容易的特点正好适合实现高压输电，从而使电线上的电力损失极少，被广泛运用于电力的传输。

传输的电流在导线上的耗散功率可用P = I2R（功率＝电流的平方×电阻）求得，显然要降低能量损耗需要降低传输的电流或电线的电阻。

由于成本和技术所限，很难降低目前使用的输电线路（如铜线）的电阻，所以降低传输的电流是唯一而且有效的方法。

根据P=IV（功率=电流×电压，实际上有效功率P = IVcosφ），提高电网的电压即可降低导线中的电流，以达到节约能源的目的。

近年来直流变压及输电技术取得了长足的发展，而高压直流输电的浪费会比较小；因此未来有望取代交流电以解决交流电的安全性和交直流转换问题。

在城市内一般使用降压变压器将电压降至几万至几千伏以保证安全，在进户之前再次降低至市电电压(中国、香港220V）或者适用的电压供用电器使用。

一般使用的交流电为三相交流电，其电缆有三条火线和一条公共地线，三条火线上的正弦波各有120°之相位差。

对于一般用户只使用其中的一或两条相线（一条时需要零线）。

实际在我们日常生活中，交流电入户之后进入电器，电器里面都会有电源模块将交流电转化为直流电供电器使用。

在有些工业上如电解和电镀等，也可利用整流设备，将交流电转化为直流电。

摘要：随着科技的进步，生活中的电器是我们的生活变的更加的方便快捷，但是很多电器的使用要求是直流电，而我们的家用电是220V交流电，这就要求电器内部拥有能将交流电转换为直流电的装置，在这里我们就讨论一种能够实现需求的电路——整流滤波电路，学习了解其工作原理对于以后的更加深度的学习有着重要的意义。

整流滤波电路实验报告实验报告：整流滤波电路一、实验目的：1.了解整流电路的基本工作原理；2.学会使用二极管进行整流；3.掌握使用电容进行滤波的方法；4.通过实验验证整流滤波电路的稳压性能。

二、实验器材：1.示波器；2.变压器；3.整流二极管；4.定压二极管；5.电阻；6.电容；7.电源；8.连接线。

三、实验原理：四、实验步骤：1.将变压器的输入端接入交流电源，输出端接入整流滤波电路。

2.将输入端连接示波器的通道1，来观察输入信号的波形。

3.将输出端连接示波器的通道2，来观察输出信号的波形。

4.通过观察示波器的波形，调整变压器输出电压，使输入信号的幅值适中，便于实验观察。

5.测量输出电压的峰值和平均值，并记录数据。

6.改变电容的容值，重新测量输出电压的峰值和平均值，并记录数据。

7.分析结果，并与理论值进行比较。

五、实验结果：1.经过整流二极管的作用，输入信号的负半周被截取，只留下正半周的波形图。

2.经过电容滤波后，输出信号的波形图变得更加平滑。

3.随着电容容值的增加，输出信号的峰值减小，但平均值增加。

六、实验分析：1.通过整流二极管，实现了将交流信号转化为直流信号的功能。

2.通过电容滤波，进一步去除输出信号中的波动部分，使其更趋于稳定。

3.电容的容值决定了对输出信号的滤波效果，较大的电容可以过滤更多的高频波动。

4.输出信号的峰值与电容的容值呈反比关系，平均值则与电容的容值成正比关系。

七、实验总结：整流滤波电路是一种常见的电路，能够将交流信号转化为直流信号，并通过电容滤波使其更加平稳。

本次实验通过实际搭建整流滤波电路并观察波形，验证了其基本工作原理。

同时，通过测量输出信号的数据，分析了电容容值对输出信号的影响。

实验过程中，需要严格控制实验条件，确保实验结果的准确性。

通过本次实验，我对整流滤波电路的原理和使用方法有了更深入的理解，为今后的学习和实践奠定了基础。

实验十三整流滤波与并联稳压电路
一、实验目的
1、熟悉单相半波、全波整流电路。

2、观察了解电容滤波作用。

3、了解并联稳压电路。

二、实验仪器
1、双踪示波器
2、数字万用表
三、实验内容及步骤
1半波整流、桥式整流电路
实验电路分别为图13T,图13-2所示。

分别接两种电路，用示波器观察V2及V1的波形，并测量V2、VD、V1.
图13T中电路为半波整流电路：
仿真波形:
实际测得V2^16.08V,VD≈3.69V,V1≈7.65V。

图13-2中电路为桥式整流电路:
XSC1
仿真波形:
实际测得V2^14.95V,VD≈6.22V,V1=8.04V o
2.电容滤波电路
电路图如下：
电容033Uf波形:
电容470UF波形:
⑶将R1改为150Q,重复上述实验。

结论：负载相同时，并联入电容越大，滤波效果越好;
电容相同时，负载越大，滤波效果越好。

2.并联稳压电路
实验电路如下：
(1)电源输入电压不变，负载变化时电路的稳压性能。

改变负载电阻R1使负载电流I1=ImA、5mA、IomA,分别测量V158、VR并记录，并由实验数据计
(2)负载不变，电源电压变化时电路的稳压性能。

用可调的直流电压变化模拟整流滤波电路输出，并接至并联稳压电路的输入端，接入前将可
4.可稳调压器电路图：
V1=9.01V时，滑动变阻器滑在最下端;
V1=7.96时，滑动变阻器滑在最上端。
