干式变压器介绍

10kv干式变压器10kV干式变压器是一种常见的电力设备，用于将高压电流变成低压电流，以供给各种不同的电力设备和设施使用。

它的主要特点是结构简单，体积小巧，适用于各种环境条件下的使用。

本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。

一、工作原理10kV干式变压器采用了干式绝缘技术，使变压器内部不需要使用液体绝缘介质，从而避免了漏油和污染问题。

其工作原理是通过变压器的主、副绕组之间的电感耦合效应，实现电流的转换。

当高压电流通过主绕组时，由于电感耦合的作用，副绕组的电压也会产生相应的变化，从而实现电流的降压作用。

二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。

主绕组是由一根或多根绕制线圈组成，用来承载高压电流。

副绕组则是用来产生低压电流。

铁芯则起到了支撑和增加磁感应强度的作用，它由以硅钢片为主要材料组成。

外壳则用来保护变压器内部的零部件，同时起到散热和绝缘的作用。

三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。

其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。

由于其结构简单、维护方便等特点，使得10kV干式变压器成为可靠、安全、节能的电力供应装置。

四、维护保养10kV干式变压器的维护保养非常重要，可以有效延长其使用寿命，并确保其安全可靠运行。

以下是一些常见的维护保养措施：1. 清洁：定期对变压器外壳进行清洁，保持其表面干净，并避免进入杂质。

2. 温度监测：定期对变压器的温度进行监测，确保其工作温度在正常范围内。

3. 绝缘测试：定期进行绝缘测试，检测绝缘是否完好，如有发现问题应及时处理。

4. 检查接线：定期检查变压器的接线是否松动或腐蚀，确保接触良好。

5. 检查冷却系统：定期检查冷却系统的工作情况，确保正常冷却。

6. 防雷保护：对于暴雨天气，应加强对变压器的防雷保护。

以上是一些基本的维护保养措施，具体的维护保养应按照变压器的实际情况和相关标准进行操作。

什么是干式变压器？干式变电器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V负载。

干式变电器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变电器冷却横. 流式风机。

其主要部件有：专用单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。

干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，对变压器运行温度监测及其报警控制是十分重要的，今对GTB系列温控系统作一简介。

(1)风机自动控制：通过预埋在低压绕组最热处Pt100热敏测温电阻测取温度信号。

变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。

(2)超温报警、跳闸：通过预埋的低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。

当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。

(3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。

系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。

干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同外壳。

通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。

scb14干式变压器技术参数
1、SCB14干式变压器技术参数：
1）额定容量：14 kVA
2) 冷却方式：强制冷却
3) 阻抗电压：3.8％
4）变压器额定电压：380V/220 V
5）主要连接方式：Y/△
6) 变压器额定电流：50 A
7）输入额定电压：三相400V
8）输出额定电压：三相380V/220V
9）噪音：低于58 dB（A）
SCB14干式变压器是一种高效节能的变压器产品，能有效的提供电能需求，它的几何尺寸小，运行噪音小，抗电磁干扰能力强，是用于小型变电站及各种电气加工企业的优良选择。

SCB14干式变压器的工作特性：
1、额定容量：14 kVA；
2、冷却方式：强制冷却；
3、阻抗电压：3.8％；
4、变压器额定电压：380V/220V；
5、主要连接方式：Y/△；
6、变压器额定电流：50A；
7、输入额定电压：三相400V；
8、输出额定电压：三相380V/220V；
9、噪音：低于58 dB（A）。

SCB14干式变压器的结构设计先进，采用了视听高温绝缘材料，它具
有良好的无负载能耗和安全可靠等特性，保证电力稳定输出。

主要用
于电线路、电器设备和机电设备的接线，为各类电气机械设备的电力
配套提供稳定的电力输出质量。

它的绝缘等级高，性能稳定可靠，在
实际应用时，能够提供持续稳定的高质量的变压服务。

它的工作效率高，能够提供高效的功率输出，确保电源的安全运行。

它的散热性好，在长时间的运行过程中，具备优异的性能可靠性。

干式变压器用途干式变压器是一种常见的电力设备，它主要用于电力系统中的变压器变换和电力传输。

与油浸式变压器相比，干式变压器具有更高的安全性和环保性，因此在现代电力系统中得到了广泛的应用。

本文将介绍干式变压器的用途及其优势。

一、干式变压器的用途1. 电力系统中的变压器变换干式变压器是电力系统中常用的变压器之一，它可以将高电压变换为低电压，或将低电压变换为高电压。

在电力系统中，变压器变换是非常重要的，因为它可以使电能在不同电压下传输，从而满足不同用电设备的需求。

干式变压器可以在电力系统中起到很好的变压作用，从而保证电能的传输和使用。

2. 工业生产中的电力供应干式变压器还可以用于工业生产中的电力供应。

在工业生产中，电力供应是非常重要的，因为它可以保证生产设备的正常运转。

干式变压器可以将电力供应转换为适合工业生产的电压，从而保证生产设备的正常运转。

3. 建筑物中的电力供应干式变压器还可以用于建筑物中的电力供应。

在建筑物中，电力供应是非常重要的，因为它可以保证建筑物内各种设备的正常运转。

干式变压器可以将电力供应转换为适合建筑物内设备的电压，从而保证建筑物内各种设备的正常运转。

4. 其他领域的电力供应除了以上三个领域，干式变压器还可以用于其他领域的电力供应。

例如，它可以用于交通运输领域中的电力供应，从而保证交通设施的正常运转。

它还可以用于医疗领域中的电力供应，从而保证医疗设备的正常运转。

总之，干式变压器在各个领域中都有着广泛的应用。

二、干式变压器的优势1. 安全性高干式变压器与油浸式变压器相比，具有更高的安全性。

因为干式变压器不需要使用油作为绝缘介质，所以在使用过程中不会出现油泄漏的情况。

这样可以避免油泄漏对环境和人体健康造成的危害。

2. 环保性好干式变压器与油浸式变压器相比，具有更好的环保性。

因为干式变压器不需要使用油作为绝缘介质，所以在使用过程中不会产生废弃油的问题。

这样可以避免废弃油对环境造成的污染。

3. 维护成本低干式变压器与油浸式变压器相比，具有更低的维护成本。

干式变压器
五.干式变压器发展方向 1.节能低噪: 2.高可靠性: 3.环保特性认证: 4.大容量: 5.多功能组合: 6.多领域发展:
干式变压器
七.干式变压器国家标准
GB 1094.3-2003 电力变压器 第3部分: 绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.5-2003 电力变压器 第5部分: 承受短路的能力 GB 13223-2003 火电厂大气污染物排放标准 GB 156-2003 标准电压 GB 19212.1-2003 电力变压器、电源装置和类似产品的安全 第1部分: 通用要求 和试验 GB/T 10760.1-2003 离网型风力发电机组用发电机 第1部分: 技术条件 GB/T 10760.2-2003 离网型风力发电机组用发电机 第2部分: 试验方法 GB/T 1094.10-2003 电力变压器 第10部分: 声级测定 GB/T 12325-2003 电能质量 供电电压允许偏差
………
干式变压器
结论:
干式变压器是安全、可靠、节能 环保、经济的电力变压器
谢谢各位!
2010-6-30
干式变压器
洪翔 台州发电厂
1
目录
一.干式变压器形式 二.干式变压器结构特点 三.主要部件 四.干式变压器的过载能力 五.干式变压器选型指南 六.干式变压器发展方向 七.干式变压器国家标准
2
概述
干式变压器是指铁芯和绕组不浸渍在绝缘 油中的变压器。 一般用于局部照明、电子线路等小容量 变压器. 在电力系统中，一般汽机变、锅炉变、 除灰变、除尘变、脱硫变等都是干式变.
(3)玻璃纤维增强环氧树脂浇注
(4)多股玻璃丝浸渍环氧树脂缠绕式；
因为它能有效的防止浇注的树脂开裂， 提高了设备的可靠性

的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
式变压器，变比为 6000V/400V 和 10KV/400V，用 于带额定电压 380V 的负载。简单的说干式变压 器就是指铁芯和绕组不浸渍在绝缘油中的变压
器。 干式变压器的性能特点
1.高安全性：SG10 变压器无可燃性树脂，在 使用过程中不助燃，能阻燃，不会及释放有毒气 体、不会对环境、其他设备和人体造成危害，对
厂、等几乎所有电气上。随着低噪（2500kVA 以
下配电变压器噪声已控制在 50dB 以内）、节能（空
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
载损耗降低达 25%）的 SC(B)9 系列的推广应用， 使得中国干式变压器的性能指标及其制造技术 已达到世界先进水平。
1cr0f9c9a EBET
随着变压器技术的不断完善，其推出了很多 不同系列的变压器，干式变压器便是其中之一， 它以它独特的优势，在变压器系列中被普遍使用
于人们生活的各个角落。下面就由为大家介绍一
下干式变压器吧！
干式变压器是什么 干式变压器，依靠空气对流进行冷却，一般 用于局部照明、电子线路。机械设备等变压器， 在电力系统中，一般汽机变压器、锅炉变压器、 除灰变压器、除尘变压器、脱硫变压器等都是干
负荷能力强，有很好的抗短路能力。在通风良好
的情况下，允许过载 20%运行。 3.节能环保：产品寿命结束后，钢、铁等材 料易回收；所有使用的 NOMEX 纸燃烧时不会释放 有毒物质；其他绝缘材料能降解、不污染环境； 产品的损耗低、节能；噪音低、设计灵活。
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
干式变压器因没有油，也就没有火灾、、污 染等问题，故电气规范、规程等均不要求干式变 压器置于单独房间内。损耗和噪声降到了新的水

干式变压器的结构及主要部件干式变压器是一种常见的电力设备，它主要用于变换电力的电压。

相比于油浸式变压器，干式变压器不需要使用绝缘油，因此更加环保，适用于室内环境。

本文将介绍干式变压器的结构及其主要部件。

一、结构干式变压器的结构相对简单，通常由以下几个部分组成：1. 铁心：铁心是干式变压器的主要构件之一，它由硅钢片叠压而成。

铁心的作用是提供低磁阻路径，使磁通能够顺利通过。

2. 绕组：干式变压器的绕组是由导线绕制而成，通常分为高压绕组和低压绕组。

绕组的作用是通过电流产生磁场，并将电能从一侧传输到另一侧。

3. 绝缘材料：干式变压器的绝缘材料主要用于隔离绕组和铁心，防止电能泄漏。

常见的绝缘材料有玻璃纤维布、环氧树脂等。

4. 外壳：干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。

二、主要部件1. 铁心铁心是干式变压器的核心部件，它由多个硅钢片叠压而成。

硅钢片具有较低的磁导率和电阻率，能够有效减小磁通的损耗和涡流损耗。

铁心的形状通常为矩形或环形，以减小磁阻和磁通的泄漏。

2. 绕组绕组是干式变压器的另一个重要部件，它由高压绕组和低压绕组组成。

高压绕组通常由绝缘铜线绕制而成，低压绕组则由绝缘铜箔绕制而成。

绕组的形状和层数根据变压器的容量和电压等级确定。

3. 绝缘材料绝缘材料是干式变压器的关键部件之一，它主要用于隔离绕组和铁心，防止电能泄漏。

常见的绝缘材料有玻璃纤维布、环氧树脂等。

这些材料具有良好的绝缘性能和耐高温性能。

4. 外壳干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。

外壳通常具有良好的绝缘性能和防火性能，以确保变压器的安全运行。

三、总结干式变压器是一种常见的电力设备，它具有简单的结构和重要的部件。

铁心、绕组、绝缘材料和外壳是干式变压器的主要部件，它们共同作用，实现电能的变换和传输。

干式变压器无需绝缘油，更加环保，适用于室内环境。

通过合理设计和制造，干式变压器能够稳定可靠地工作，满足电力系统对电能变换的需求。

9
10
11
变压器的主要部件是一个铁心和套在铁
心上的两个绕组。两绕组只有磁耦合没电联
系。在一次绕组中加上交变电压，产生交链
一、二次绕组的交变磁通，在两绕组中分别
感应电动势e1、e2。感应电动势的大小由法
拉第电磁感应定律确定：
U1
dΦ dt
e2
=
-
N2
dΦ dt
ZL
u2 U2
电磁感应现象是指因磁通量变化产生感应电动 势的现象
只要：(1)磁通有变化量;(2)一、二次绕组的匝数不
12
13
14
S为三相 D为单相
S C B 11 630 10
高压侧电 压等级
成型固体浇注 式（Ｃ）：包 绕式（ＣＲ）
线圈导线材质， 涵义分：铜（不 标）；铜箔 （Ｂ）；铝（Ｌ） 铝箔（ＬＢ）
额定容量 设计序号
15
变压器的绝缘等级
绝缘等级是指电机(或变压器)绕组采用的绝缘材料的耐热等级 AE B FH
4
干式电力变压器定义:
简单的说干式变压器就是指 铁心和线圈不浸渍在绝缘液 体（绝缘油）中的电力变压 器。
主要由硅钢片组成的铁芯和 环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒 增加电气绝缘, 并由垫块支 撑和约束线圈
5
环氧浇注的干式变压器是配电系统中 重要的电力设备。由于环氧树脂是难燃、 阻燃、自熄的固体绝缘材料,即安全又洁 净。所以环氧树脂浇注的干式变压器具 有无油、难燃、运行损耗低、防灾能力 突出等特点被广泛应用。相对于油式变 压器,干式变压器因没有了油，也就没 有火灾、爆炸、污染等问题，损耗和噪 声降到了新的水平，更为变压器与低压 屏置于同一配电室内创造了条件。
最高允许温度（℃）:105 120 130 155 180 绕组温升限值（ K）:60 75 80 100 125 性能参考温度（℃）:80 95 100 120 145

3.3 二十四相（二十四脉波）整流 a. 整流原理
先给出电路原理图如图8。
整流变压器
b. 高压网侧输入电流波形
由于二十四脉波整流系统两台整流变压器结构相 同，仅输出电压相差15°相位角，故可以将二十四脉波 整流的高压网侧输入电流由下式给出：
（ω t）＝（ω t）＋（ω t＋15°） 绘制其波形如图9。
压一般采用分段圆筒，低压为多层圆筒式。 2）高压采用分段圆筒式，低压采用铜箔绕制。 3）高、低压绕组均采用铜箔绕制。
2.2 线圈结构及工艺
干式变压器的结构
在用导线绕制时，一般采用绝缘材料和导线一起 伴绕，绕制后装模，放置在浇注罐内干燥、抽 真空。待一定时间真空度和湿度到达要求时， 将配好料的树脂在真空状态下缓慢浇注。浇注 完毕后放置在烘箱里固化。真空浇注使线圈内 部不含气泡，保证线圈具有较高的耐压水平， 浇注后具有较高的机械强度。
整流变压器
整流变压器 b. 直流输出Ud波形
整流变压器
c. 高压网侧输入电流波形：
根据电压波形，各低压二极管开通顺序， 低压相电流波形，最终可合成获得高压侧输入 电流波形如图7示。
整流变压器
其解析表达式如下：
α ImCos（ω t－15°）
0°≤ω t＜30°
（α ＋1）ImCos（ω t－45°） 30°≤ω t＜60°
变压器的短路阻抗
变压器的短路阻抗
短路阻抗： 同时也反应了 变压器漏磁空 间的大小
三相变压器的连接
三相绕组的主要连接方式
星型接法（Y接） 分类 三角型接法（D接）
曲折型接法（Z接）
Y型接法
三相变压器的连接
线电流＝相电流
IA=IAφ；
线电压 ＝√3X相电压

欧式箱变中的变压器类型解析全文共四篇示例，供读者参考第一篇示例：欧式箱变中的变压器类型解析欧式箱变是一种重要的配电设备，广泛应用于城市、乡镇、农村等各类用电场所。

而箱变中最核心的部件就是变压器，它起到了将高压输电线路传递下来的电压降低到适合用户使用的低压的作用。

在欧式箱变中，常见的变压器类型有很多种，每种类型都具有不同的特点和适用场景。

本文将对欧式箱变中的变压器类型进行解析，帮助读者更好地理解箱变设备。

1. 干式变压器干式变压器是一种在绕组和铁芯之间使用空气作为绝缘介质的变压器。

相比于油浸变压器，干式变压器拥有更高的安全性和环保性，不会因为油污染环境或者发生油漏导致火灾。

在一些对环境要求较高的场所，如医院、学校等，常常选择使用干式变压器。

干式变压器还具有无需维护、易于安装等优点，适合于一些需要长期稳定运行的场合。

油浸变压器是一种将绕组和铁芯浸泡在绝缘油中的变压器。

油浸变压器在传统的配电系统中应用广泛，具有比干式变压器更高的过载容量和更好的散热性能。

由于绝缘油可以有效地传递热量，因此油浸变压器能够具有更高的运行效率。

但同时也存在一些问题，如需要定期更换油、对油品质量要求较高等。

3. 带载调压变压器带载调压变压器是一种在负载状态下进行调压的变压器。

它具有自动调压功能，可以根据负载大小自动调整输出电压，保证用户端电压稳定。

带载调压变压器广泛应用于电力系统中，特别适合在负载波动较大的场合，如商业综合体、大型企业等。

隔离变压器是一种将输入端和输出端完全隔离的变压器。

它可以有效地隔离输入端和输出端的电气信号，保证用户设备的安全运行。

在一些对电气隔离性能要求较高的场合，如化工企业、医疗设备等，常常选择使用隔离变压器。

分接变压器是一种可以根据需要切换输出电压的变压器。

它能够根据负载需求，选择不同的输出电压档位，满足用户不同的电压需求。

分接变压器广泛应用于城市配电系统和农村电网中，能够灵活地满足不同用户的电压要求。

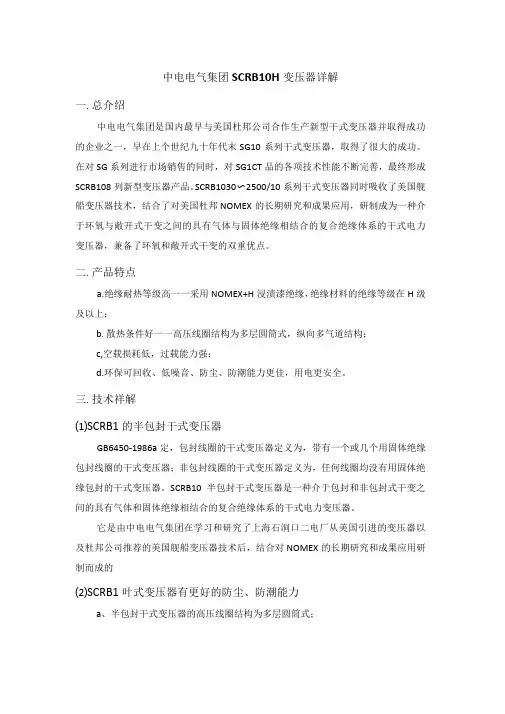

中电电气集团SCRB10H变压器详解一.总介绍中电电气集团是国内最早与美国杜邦公司合作生产新型干式变压器并取得成功的企业之一，早在上个世纪九十年代末SG10系列干式变压器，取得了很大的成功。

在对SG系列进行市场销售的同时，对SG1CT品的各项技术性能不断完善，最终形成SCRB108列新型变压器产品。

SCRB1030〜2500/10系列干式变压器同时吸收了美国舰船变压器技术，结合了对美国杜邦NOMEX的长期研究和成果应用，研制成为一种介于环氧与敞开式干变之间的具有气体与固体绝缘相结合的复合绝缘体系的干式电力变压器，兼备了环氧和敞开式干变的双重优点。

二.产品特点a.绝缘耐热等级高一一采用NOMEX+H浸渍漆绝缘，绝缘材料的绝缘等级在H级及以上；b.散热条件好一一高压线圈结构为多层圆筒式，纵向多气道结构；c,空载损耗低，过载能力强；d.环保可回收、低噪音、防尘、防潮能力更佳，用电更安全。

三.技术祥解⑴SCRB1的半包封干式变压器GB6450-1986a定，包封线圈的干式变压器定义为，带有一个或几个用固体绝缘包封线圈的干式变压器；非包封线圈的干式变压器定义为，任何线圈均没有用固体绝缘包封的干式变压器。

SCRB10半包封干式变压器是一种介于包封和非包封式干变之间的具有气体和固体绝缘相结合的复合绝缘体系的干式电力变压器。

它是由中电电气集团在学习和研究了上海石洞口二电厂从美国引进的变压器以及杜邦公司推荐的美国舰船变压器技术后，结合对NOMEX的长期研究和成果应用研制而成的⑵SCRB1叶式变压器有更好的防尘、防潮能力a、半包封干式变压器的高压线圈结构为多层圆筒式；b、半包封干式变压器整个变压器外表喷涂专用防水材料，形成防尘、防潮、防污染的特殊保护层。

所以半包封干式变压器具有更好的防尘、防潮能力⑶SCFT品可以不配置风机，能正常运行，具有良好的散热性SCR^用带风机原因：SCR为H级产品，所用绝缘材料为C级NOMEX纸，散热效果好，过载能力强，燃烧时不会产生有毒气体，安全环保；SC变压器为F级产品，所用绝缘材料为环氧树脂，因为其高压是环氧树脂绝缘密封的，所以它的散热性能不好，必须每台都带风机以增强它的散热，所以它过载能力没有SCR 好。

干式变压器主要技术参数干式变压器是一种常见的变压器类型，与油浸式变压器相比，它具有更多的优点，如无环境污染、易于维护和安装、无需冷却系统等。

在设计和选择干式变压器时，需要考虑一些重要的技术参数。

本文将重点介绍干式变压器的主要技术参数。

1. 额定容量干式变压器的额定容量是指在额定运行条件下，变压器能够连续供应的功率。

通常以千伏安（kVA）为单位表示。

额定容量是选择变压器时的重要参数，它取决于负载的需求和变压器的设计。

2. 额定电压干式变压器的额定电压是指在额定容量和额定频率下，变压器的输入电压和输出电压。

额定电压决定了变压器的工作性能和适用范围。

在选择变压器时，需要确保变压器的额定电压与实际应用场景的电压需求相匹配。

3. 频率频率是指电力系统中电压和电流周期性变化的次数，通常以赫兹（Hz）为单位表示。

在不同的国家和地区，电力系统的频率可能有所不同，常见的频率有50Hz和60Hz。

干式变压器的频率应与所在电力系统的频率相匹配。

4. 短路阻抗短路阻抗是指在额定容量和额定电压下，变压器在短路状态下所产生的内部阻抗。

短路阻抗是干式变压器的重要参数，它决定了变压器在短路故障时的电流限制和保护措施。

5. 绝缘等级绝缘等级是指变压器绝缘系统的耐压能力。

干式变压器的绝缘等级通常由绕组和绝缘材料决定。

绝缘等级决定了变压器的耐压能力和安全性能。

6. 温升温升是指变压器在额定负载条件下，绕组温度升高的幅度。

干式变压器的温升应控制在合理范围内，以确保变压器的正常运行和寿命。

7. 效率效率是指变压器的输出功率与输入功率之比。

干式变压器的效率决定了能量的损耗程度，对能源的利用效率有重要影响。

8. 噪声噪声是指变压器在运行过程中产生的声音。

干式变压器相对于油浸式变压器而言，噪声较低。

噪声水平对于某些特殊应用场景（如住宅区、医院等）来说是一个重要考虑因素。

9. 外形尺寸外形尺寸是指变压器的整体尺寸和重量。

干式变压器相对于油浸式变压器来说，具有更小的体积和重量，便于安装和布置。

干式电力变压器
干式电力变压器定义: 简单的说干式变压器 就是指铁心和线圈不 浸渍在绝缘液体（绝 缘油）中的变压器。
干式电力变压器简介 环氧浇注的干式变压器是配电系统中重要 的电力设备。由于环氧树脂是难燃、阻燃、 自熄的固体绝缘材料,即安全又洁净。所以环 氧树脂浇注的干式变压器具有无油、难燃、 运行损耗低、防灾能力突出等特点被广泛应 用。相对于油式变压器,干式变压器因没有了 油，也就没有火灾、爆炸、污 染等问题，损耗和噪声降到了 新的水平，更为变压器与低压 屏置于同一配电室内创造了条件。
低、电容大,箔式绕组起始电压分布接近线性,因此其抗雷电冲击能力强
环氧树脂干式电力变压器技术特点
3、抗短路能力强:由于高、低压绕组电抗高度相同,无螺旋角现象,线圈间的
安匝平衡,高、低压绕组因短路引起的轴向力几乎为零,因此其抗短路能力强。
4、抗龟裂性能好:干式变压器采用环氧树脂“薄绝缘(1-3ｍｍ)技术”,满足
(1)它具有温度设定功能,手动/自动启停风机,风机自动控制：变 压器负荷增大，运行温度上升，自动启动风机冷却； 当绕组温度降低时，自动停止风机。 (2)发出故障、超温声光信号报警和超温自动跳闸等功能,具有国家规 定的抗电磁干扰能力。超温报警、跳闸：当变压器绕组温 度继续升高，输出超温报警信号；若温度继续上升 达170℃，变压器已不能继续运行，须向二次保护 回路输送超温跳闸信号，应使变压器迅速跳闸。 (3)温度显示系统：直接显示各相绕组温度(三相巡
干式变压器的温度控制系统
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变 压器不能正常工作的主要原因之一，因此对变压器 的运行温度的监测及其报警控制是十分重要的。
环氧树脂干式变压器上可安装温度显示控制器,对变压器绕组的运行温 度进行显示和控制,保证变压器正常使用寿命。其测温传感器ＰＴ100铂 电阻插入低压绕组内取得温度信号。

变压器工作原理变压器：借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

常用变压器分类常用变压器的分类可归纳如下：(1)按相数分：单相变压器：用于单相负荷。

三相变压器：用于三相系统的升、降电压。

(2)按冷却方式分：干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

(3)按绕组形式分：双绕组变压器：用于连接电力系统中的两个电压等级。

三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

自耦变电器：用于连接不同电压的电力系统，也可做为普通的升压或降后变压器用。

(4)按铁芯形式分：芯式变压器：用于高压的电力变压器。

壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

(5)按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器等。

常用变压器型号分类变压器的规格型号划分标准：1)按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。

2)按绝缘散热介质分：干式变压器、油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

3）按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器硅，非晶合金铁芯变压器。

4）设计节能序列分:SJ,S7,S9,S11,S13,S15。

5）按相数分：单相变压器，三相变压器。

6）按容量来说我国现在变压器的额定容量是按照R10优先系数,即按即按即按即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。

干式变压器基础知识大集合！干式变压器广泛用于局部照明、高层建筑、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷时，变压器可在额定容量下长期连续运行。

强迫风冷时，变压器输出容量可提高50%。

适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

1、结构类型构造性能⑴固体绝缘包封绕组⑵不包封绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

2、结构特点1.安全，防火，无污染，可直接运行于负荷中心;2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长;3.低损耗，低噪音，节能效果明显，免维护;4.散热性能好，过负载能力强，强迫风冷时可提高容量运行;5.防潮性能好，适应高湿度和其他恶劣环境中运行;6.干式变压器可配备完善的温度检测和保护系统。

采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置;7.体积小，重量轻，占地空间少，安装费用低。

铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

绕组形式⑴缠绕;⑵环氧树脂加石英砂填充浇注;⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。

高压绕组一般采用多层圆筒式或多层分段式结构。

3、形式⒈开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，(环境温度20度时，相对湿度不应超过85%)，一般有空气自冷和风冷两种冷却方式。

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。

干式变压器的基本知识干式变压器和油浸式变压器比较具有以下优点：1、干式电力变压器可以避免由于运行中发生故障而导致变压器油发生火灾和爆炸的危险。

由于干式变压器绝缘材料均为难燃材料，即使运行中变压器发生故障而引发火灾或有外来火源，也不会使火灾的灾情扩大。

2、干式电力变压器不会像油浸式变压器那样存在渗漏油问题，更无变压器油老化等问题，通常干式电力变压器运行维护和检修工作量大为减少，甚至可以免维修。

3、干式电力变压器一般为户内式装置，对特殊要求的场所也可制成为户外式，它可以和开关柜安装于同一室内，减少安装面积。

4、干式电力变压器由于无油，故其所属附件也少，无储油柜、安全气道和大量的阀门等部件，无密封等问题。

二、干式电力变压器的种类：1、浸渍空气绝缘干式变压器：目前使用很少。

绕组导线绝缘、绝缘结构材料根据需要选用不同耐热等级的绝缘材料，制成B级、F级和H级绝缘干式变压器。

2、环氧树脂浇注干式变压器：采用的绝缘材料有聚酯树脂和环氧树脂。

目前浇注绝缘干式电力变压器多采用环氧树脂。

3、绕包绝缘干式变压器：绕包绝缘干式变压器也是树脂绝缘的一种，目前生产厂家较少。

4、复合式绝缘干式变压器：（1）、高压绕组采用浇注式，低压绕组采用浸渍绝缘；（2）、高压采用浇注式，低压采用铜箔、铝箔绕制的箔式绕组。

三、干式变压器的结构1、铁芯：芯柱，上、下铁轭，上、下夹件，穿心螺杆，拉板组成；2、绕组：高压线圈、低压线圈；上、下垫块，高、低压绝缘子，3、部件：有载调压分接开关，高压引线、低压出线铜排。

绕组低压母排地铁用整流变压器4、变压器附件：温度控制器温度显示器、传感器箱式外壳温控器温度传感器的插头、风机及电源线到温度显示器的接线端出厂状态高压带电传感器没有二次联接的状态干变外壳低压侧干变外壳高压侧带电显示器工作程序：1、A、B、C指示灯任何一只亮，且开关处于OFF位置，门关闭；2、三只指示灯均不亮，开关处于ON位置，门可以打开；3、使用钥匙，不论何种状态，均可以把门打开。
