下载文档原格式
醇酸树脂合成工艺及质量的改进
醇酸树脂是一种特殊类型的树脂，由苯乙烯和醇酯开发而来，广
泛应用于制药、化妆品和食品行业。
醇酸树脂的合成工艺在科学研究、学术发表和实际应用中一直处于领先地位。
然而，如何提高醇酸树脂
的合成工艺及其质量还有待实现。
首先，采用分子筛质量分选、细分聚合工艺和催化剂活性测试来
改进醇酸树脂合成工艺。
分子筛质量分选技术可以提高醇酸树脂的合
成效率，并使其分子量分布更加均匀，而细分聚合工艺可以有效控制
重叠与分子量的平衡。
此外，采用催化剂活性测试可以保证合成条件
的安全性、稳定性和结果的可靠性。
其次，采用醇酸树脂的物理性质分析技术及成分分析技术可以对
醇酸树脂的质量进行有效检测。
物理性质分析可以检测出醇酸树脂的
粘度、析出率、淀积率Q/S等特性，而成分分析则可以检测树脂中的
重金属含量等有毒物质。
此外，改善醇酸树脂合成工艺及质量还可以通过采用新型材料、
温度控制、加入润湿剂等方法来实现。
新型材料可以提高醇酸树脂的
抗热性，再通过温度控制增加树脂的稳定性，使其在处理过程中不易
变质；同时，加入润湿剂可以增强醇酸树脂的加工性能，使其在加工
过程中更加顺利。
综上所述，完善醇酸树脂的合成工艺及质量，可以通过对醇酸树
脂的质量检测、合成条件的改进和新型材料的应用等方法来实现。
醇酸树脂改性经过多年的研究,对醇酸树脂合成技术的掌握已经相对透彻。
其合成原料易得,工艺简单,漆膜综合性能好。
但醇酸树脂也存在缺陷,比如涂膜干燥较慢,硬度较低,耐水性不理想等,对其性能的提高必须通过改性的方法。
当前对醇酸树脂进行改性的方法主要有丙稀酸树脂改性、有机硅改性、苯乙烯改性、纳米材料改性等。
丙稀酸改性醇酸树脂采用丙稀酸树脂改性后的醇酸树脂,其干性、硬度、耐候性等都有提高。
丙炼酸改性醇酸树脂主要有物理混合和化学改性两种方法。
物理混合法是在加入阻聚剂与催化剂的前提下,由多官能醇和丙稀酸合成,用苯类作为溶剂。
溶剂作为带水剂,能够促进反应进行,制得多元醇丙稀酸酯。
常用的丙稀酸酷有季戊四醇四丙稀酸酷、三轻甲基丙烧三丙稀酸酷。
丙稀酸酷中的多元醇和醇酸树脂共混后,能提高醇酸树脂的固体份,漆膜干燥性能和硬度都有提高。
余樟清等合成了聚丙稀酸酷和醇酸树脂的复合乳液,其采用的是乳液聚合法,研究表明,提高反应聚合的温度和加大引发剂的用量能够改善乳液的稳定性能,且提高醇酸树脂的用量比例,乳液的机械稳定性能和耐水性也有提升。
化学改性法有共聚法和接枝共聚法。
共聚法是先合成出醇酸树脂,然后加不饱和单体进行共聚。
接枝共聚法是首先制备出有活性基团的丙稀酸预聚体,再与醇酸树脂反应。
接枝共聚常用的是单甘油酯化法,首先合成出含轻基的丙稀酸的预聚物,用单甘油酯酷化,再加入苯酐、多元醇酯化制得醇酸树脂。
赵其中等用醇解法制备出了丙稀酸醇酸树脂,研究表明,植物油的种类和油度、两稀酸预聚物的分子量大小、丙稀酸树脂用量的比例和酷化反应进行的程度对丙稀酸改性醇酸树脂的性能都有影响,改性产物综合了丙稀酸酷与醇酸树脂的优良性能,漆膜的干性、硬度和耐水性等都有显著提高。
有机硅类改性醇酸树脂有机硅类涂料具有优异的电绝缘性能、耐高温和耐腐烛性能,利用有机硅改性醇酸树脂能显著提高醇酸树脂的耐候性和耐热性。
通过冷拼的方法用有机硅改性后的醇酸树脂,户外耐候性显著提高。

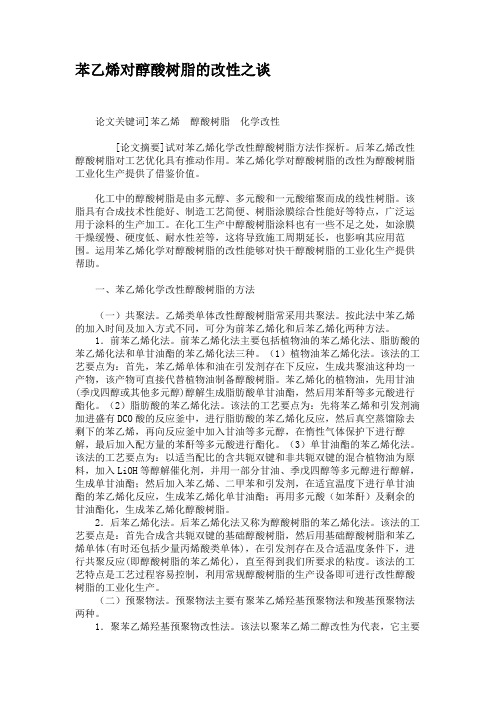

苯乙烯对醇酸树脂的改性之谈论文关键词]苯乙烯醇酸树脂化学改性[论文摘要]试对苯乙烯化学改性醇酸树脂方法作探析。
后苯乙烯改性醇酸树脂对工艺优化具有推动作用。
苯乙烯化学对醇酸树脂的改性为醇酸树脂工业化生产提供了借鉴价值。
化工中的醇酸树脂是由多元醇、多元酸和一元酸缩聚而成的线性树脂。
该脂具有合成技术性能好、制造工艺简便、树脂涂膜综合性能好等特点，广泛运用于涂料的生产加工。
在化工生产中醇酸树脂涂料也有一些不足之处，如涂膜干燥缓慢、硬度低、耐水性差等，这将导致施工周期延长，也影响其应用范围。
运用苯乙烯化学对醇酸树脂的改性能够对快干醇酸树脂的工业化生产提供帮助。
一、苯乙烯化学改性醇酸树脂的方法（一）共聚法。
乙烯类单体改性醇酸树脂常采用共聚法。
按此法中苯乙烯的加入时间及加入方式不同，可分为前苯乙烯化和后苯乙烯化两种方法。
1．前苯乙烯化法。
前苯乙烯化法主要包括植物油的苯乙烯化法、脂肪酸的苯乙烯化法和单甘油酯的苯乙烯化法三种。
（1）植物油苯乙烯化法。
该法的工艺要点为：首先，苯乙烯单体和油在引发剂存在下反应，生成共聚油这种均一产物，该产物可直接代替植物油制备醇酸树脂。
苯乙烯化的植物油，先用甘油(季戊四醇或其他多元醇)醇解生成脂肪酸单甘油酯，然后用苯酐等多元酸进行酯化。
（2）脂肪酸的苯乙烯化法。
该法的工艺要点为：先将苯乙烯和引发剂滴加进盛有DCO酸的反应釜中，进行脂肪酸的苯乙烯化反应，然后真空蒸馏除去剩下的苯乙烯，再向反应釜中加入甘油等多元醇，在惰性气体保护下进行醇解，最后加入配方量的苯酐等多元酸进行酯化。
（3）单甘油酯的苯乙烯化法。
该法的工艺要点为：以适当配比的含共轭双键和非共轭双键的混合植物油为原料，加入LiOH等醇解催化剂，并用一部分甘油、季戊四醇等多元醇进行醇解，生成单甘油酯；然后加入苯乙烯、二甲苯和引发剂，在适宜温度下进行单甘油酯的苯乙烯化反应，生成苯乙烯化单甘油酯；再用多元酸（如苯酐）及剩余的甘油酯化，生成苯乙烯化醇酸树脂。
[键入文字]
探析苯乙烯对醇酸树脂的改性
化工中的醇酸树脂是由多元醇、多元酸和一元酸缩聚而成的线性树脂。
该脂具有合成技术性能好、制造工艺简便、树脂涂膜综合性能好等特点，广泛运用于涂料的生产加工。
以下是探析苯乙烯对醇酸树脂的改性。
在化工生产中醇酸树脂涂料也有一些不足之处，如涂膜干燥缓慢、硬度低、耐水性差等，这将导致施工周期延长，也影响其应用范围。
运用苯乙烯化学对醇酸树脂的改性能够对快干醇酸树脂的工业化生产提供帮助。
一、苯乙烯化学改性醇酸树脂的方法
(一)共聚法。
乙烯类单体改性醇酸树脂常采用共聚法。
按此法中苯乙烯的加入时间及加入方式不同，可分为前苯乙烯化和后苯乙烯化两种方法。
1.前苯乙烯化法。
前苯乙烯化法主要包括植物油的苯乙烯化法、脂肪酸的苯乙烯化法和单甘油酯的苯乙烯化法三种。
(1)植物油苯乙烯化法。
该法的工艺要点为：首先，苯乙烯单体和油在引发剂存在下反应，生成共聚油这种均一产物，该产物可直接代替植物油制备醇酸树脂。
苯乙烯化的植物油，先用甘油(季戊四醇或其他多元醇)醇解生成脂肪酸单甘油酯，然后用苯酐等多元酸进行酯化。
(2)脂肪酸的苯乙烯化法。
该法的工艺
1。
有关材料工程学：苯乙烯改性醇酸树脂 论文最好能建立在平日比较注意探索的问题的基础上，写论文主要是反映学生对问题的思考，详细内容请看下文有关材料工程学论文。
传统的不饱和油(脂肪酸)改性的醇酸树脂分子中具有羟基、羧基、双键、酯基等反应性基团，因此，可以通过化学合成的途径引入其他活性基团，使醇酸具有广泛化学改性的基础。
化学改性可以分为以下几类：如改性剂起羧基作用、改性剂起羟基作用以及利用双键反应的化学改性等。
化学改性中尤以利用双键反应的化学改性最为重要，其中以苯乙烯类改性最为典型，主要有共聚法和预聚物法两大类。
1、共聚法 乙烯类单体改性醇酸树脂常采用共聚法。
按照共聚法中苯乙烯的加入时间及加入方式不同，可分为前苯乙烯化和后苯乙烯化两种方法。
(1)前苯乙烯化法前苯乙烯化法主要包括植物油的苯乙烯化法、脂肪酸的苯乙烯化法和单甘油酯的苯乙烯化法三种。
对以上几种苯乙烯改性方法的工艺要点分述如下。
a、植物油苯乙烯化法该法的工艺要点为：首先，苯乙烯单体和油在引发剂存在下反应，生成共聚油这种均一产物，该产物可直接代替植物油制备醇酸树脂。
苯乙烯化的植物油，先用甘油(季戊四醇或其他多元醇)醇解生成脂肪酸单甘油酯，然后用苯酐等多元酸进行酯化。
b、脂肪酸的苯乙烯化法该法的工艺要点为：先将苯乙烯和引发剂滴加进盛有DCO 酸的反应釜中，进行脂肪酸的苯乙烯化反应，然后真空蒸馏除去剩下的苯乙烯，再向反应釜中加入甘油等多元醇，在惰性气体保护下进行醇解，最后加入配方量的苯酐等多元酸进行酯化。
c、单甘油酯的苯乙烯化法该法的工艺要点为：以适当配比的含共轭双键和非共轭双键的混合植物油为原料，如DCO和亚麻油(或豆油)、桐油和亚麻油(或豆油)，加入LiOH等醇解催化剂，并用一部分甘油、季戊四醇等多元醇进行醇解，生成单甘油酯;然后加入苯乙烯、二甲苯和引发剂，在适宜温度下进行单甘油酯的苯乙烯化反应，生成苯乙烯化单甘油酯;再用多元酸(如苯酐)及剩余的甘油酯化，生成苯乙烯化醇酸树脂。
浅析苯乙烯改性醇酸树脂的机理与工艺
醇酸树脂是由多元醇、多元酸和一元酸缩聚而成的线性树脂，具有合成技术成熟、制造工艺简便、原料易得以及树脂涂膜综合性能好等特点，在涂料用合成树脂中用量最大用途最广。
但醇酸树脂涂料也存在一些缺点，如涂膜干燥缓慢、硬度低、耐水性差等，这将导致施工周期延长，也影响其应用范围。
针对以上问题，综合国内外有关醇酸树脂改性方面的文献报道，本文通过对几种不同化学改性醇酸树脂方法进行比较，研究了苯乙烯改性醇酸树脂的机理。
标签：苯乙烯醇酸树脂机理工艺
传统的不饱和油(脂肪酸)改性的醇酸树脂分子中具有羟基、羧基、双键、酯基等反应性基团，因此，可以通过化学合成的途径引入其他活性基团，使醇酸具有广泛化学改性的基础。
化学改性可以分为以下几类：如改性剂起羧基作用、改性剂起羟基作用以及利用双键反应的化学改性等。
化学改性中尤以利用双键反应的化学改性最为重要，其中以苯乙烯类改性最为典型，主要有共聚法和预聚物法两大类。
一、苯乙烯改性醇酸树脂的机理
1、共聚法
乙烯类单体改性醇酸树脂常采用共聚法。
按照共聚法中苯乙烯的加入时间及加入方式不同，可分为前苯乙烯化和后苯乙烯化两种方法。
（1）前苯乙烯化法前苯乙烯化法主要包括植物油的苯乙烯化法、脂肪酸的苯乙烯化法和单甘油酯的苯乙烯化法三种。
对以上几种苯乙烯改性方法的工艺要点分述如下。
a、植物油苯乙烯化法该法的工艺要点为：首先，苯乙烯单体和油在引发剂存在下反应，生成共聚油这种均一产物，该产物可直接代替植物油制备醇酸树脂。
苯乙烯化的植物油，先用甘油(季戊四醇或其他多元醇)醇解生成脂肪酸单甘油酯，然后用苯酐等多元酸进行酯化。
b、脂肪酸的苯乙烯化法该法的工艺要点为：先将苯乙烯和引发剂滴加进盛有DCO酸的反应釜中，进行脂肪酸的苯乙烯化反应，然后真空蒸馏除去剩下的苯乙烯，再向反应釜中加入甘油等多元醇，在惰性气体保护下进行醇解，最后加入配方量的苯酐等多元酸进行酯化。
c、单甘油酯的苯乙烯化法该法的工艺要点为：以适当配比的含共轭双键和非共轭双键的混合植物油为原料，如DCO和亚麻油（或豆油）、桐油和亚麻油（或豆油），加入LiOH等醇解催化剂，并用一部分甘油、季戊四醇等多元醇进行醇解，生成单甘油酯；然后加入苯乙烯、二甲苯和引发剂，在适宜温度下进行
单甘油酯的苯乙烯化反应，生成苯乙烯化单甘油酯；再用多元酸(如苯酐)及剩余的甘油酯化，生成苯乙烯化醇酸树脂。
（2）后苯乙烯化法后苯乙烯化法又称为醇酸树脂的苯乙烯化法。
该法的工艺要点是：首先合成含共轭双键的基础醇酸树脂，然后用基础醇酸树脂和苯乙烯单体(有时还包括少量丙烯酸类单体)，在引发剂存在及合适温度条件下，进行共聚反应(即醇酸树脂的苯乙烯化)，直至得到我们所要求的粘度。
该法的工艺特点是工艺过程容易控制，利用常规醇酸树脂的生产设备即可进行改性醇酸树脂的工业化生产。
苯乙烯与含共轭双键的脂肪酸、植物油或醇酸树脂能发生共聚反应。
苯乙烯与含双键的脂肪酸共聚容易，与含非共轭双键的脂肪酸则共聚很慢。
例如，桐油脂肪酸中90%含共轭双键，共聚时容易成胶；脱水蓖麻油(DCO)中25%左右的脂肪酸含共轭双键，共聚极慢，发生共聚反应的同时，苯乙烯将自聚成聚苯乙烯(PS)而与油相分离。
在共聚过程中，通常发生如下反应，它们按不同机理进行。
2、预聚物法
预聚物法主要有聚苯乙烯羟基预聚物法和羧基预聚物法两种。
（1）聚苯乙烯羟基预聚物改性法该法以聚苯乙烯二醇改性为代表，它主要是通过在聚苯乙烯分子链的末端上引入羟基反应性基团，然后通过化学反应将聚苯乙烯聚合物引入醇酸树脂中。
聚苯乙烯二醇在改性中起到了双重作用：第一，它所提供的活性羟基，代替了常规醇酸树脂合成所用的甘油或其它脂肪族多元醇；第二，长链聚苯乙烯的引入赋予改性醇酸树脂以较高的硬度、良好的耐水性和耐化学品性。
此类改性工艺较复杂，难以工业化生产。
（2）聚苯乙烯羟基预聚物改性法此法的工艺要点为：首先由苯乙烯和(甲基)丙烯酸等丙烯酸单体合成带活性羧基的预聚物，然后该预聚物可以直接代替部分多元酸(如苯酐等)，在植物油的醇解物的酯化过程或两步法脂肪酸酯化过程中进行酯化反应，这样，带羧基的苯乙烯预聚物将接入到醇酸树脂分子链上，该法又称作共酯化法。
这样，改性醇酸树脂将集中醇酸树脂、丙烯酸树脂、聚苯乙烯(PS)三种物质的优点，所得树脂的耐候性、柔韧性和耐溶剂性优于单纯以苯乙烯改性的醇酸树脂。
但此类改性工艺复杂，改性产品价格较贵。
二、醇酸树脂的苯乙烯化改性工艺研究
苯乙烯改性顺酐醇酸树脂的工艺特点为：采用后苯乙烯化方法进行改性研究，保证了改性工艺过程简便易操作，改性醇酸树脂的质量稳定；采用溶液聚合法进行苯乙烯改性醇酸树脂的接枝共聚反应，克服了本体聚合法中易出现反应体系的温度升高过快和反应不稳定等缺陷；另外，以含共轭双键的活性较高的顺酐作为多元酸部分代替苯酐，可提供足够多的接枝共聚活性位点；在引发剂加入前，使苯乙烯单体(或混合单体)进行一定时间的热聚合，这样，改性工艺过程将更加稳定。
改性过程的工艺要点为：首先在带有搅拌器、热电偶温度计(连接温控仪)、
回流冷凝器等附件的四口烧瓶中，加入称量好的基础醇酸树脂、St、甲基丙烯酸甲酯(MMA)、丙烯酸丁酯(BA)和部分溶剂，加热至125～135℃，保温1h后，将配方量75％的引发剂及部分溶剂加入滴液漏斗，在3～4h内滴完。
保温2～3h 后，分次补加剩余的引发剂。
保温过程中，间隔1h取样，检测聚合反应体系的粘度和不挥发分含量，但体系的粘度和单体转化率均合格后，迅速降温，兑稀出料。
工艺优化主要体现在以下几方面：第一，常规后苯乙烯化法改性醇酸树脂，一般是先加入基础醇酸树脂，然后滴加大部分混合单体与引发剂，再分次补加剩余单体和引发剂的方法。
但本文通过实验研究，发现该方法存在以下不足：第一，由于采用滴加方式加料，反应体系中单体浓度较小，反应速率较低，反应时间较长；第二，由于同时存在单体的自聚及单体与基础醇酸树脂的接枝共聚等竞争反应，降低了接枝共聚反应的速率，减少了接枝共聚物的产生量，影响了改性树脂的外观和质量。
为此，从工艺优化的角度考虑，我们增加了混合单体的热聚合这一过程，稳定了工艺过程，提高了聚合反应速率，改善了改性树脂的质量。
如果改性剂为苯乙烯(St)单体，则热聚合过程将生成较多苯乙烯均聚物(PS)，如果改性剂为St与甲基丙烯酸甲酯(MMA)、丙烯酸丁酯(BA)的混合物，则它们可能会先生成部分丙烯酸预聚物(PP)，这些在热聚合过程中生成的PS和PP将同样参与接枝共聚反应，并且会由于它们的产生，避免了聚合反应过程中局部升温过高，容易产生爆聚现象，此时，树脂的分子量剧增，以致出现凝胶化现象。
另外，工艺优化还从反应温度、改性剂与基础醇酸树脂的比率、引发剂的选择、加入方式和加入量等几个方面考虑，通过科学地设计实验方案，经过大量的实验研究，提出反应温度以125～135℃较合适，改性剂采用混合单体比单一改性剂能获得较好的漆膜性能，改性剂与基础醇酸树脂的比率在30～40％较合适，引发剂的加入量占混合单体的1.8～3.2％，且需采用分次加入较有效。
参考文献：
[1] 瞿金清,肖新颜,涂伟萍等.苯乙烯改性醇酸树脂涂料的研究进展.现代化工,1999,19(9):12～15
[2]SeymourRB,StoreyRF.Developmentsinstyrene-alkydresins.EourpeanCoatings Journal,1990,42(10):5～11。
