轮发电机各部位振动允许值

不同类型机械设备振动限值1、GB/T6075.3一2011/ISO10816-3:2009机械振动在非旋转部件上测量评价机器的振动第3部分:额定功率大于15KW额定转速在120r/min至15000r/min之间的在现场测量的工业机器1）适用范图GB/T6075的本部分给出了现场测量时评估振动水平的准则,该准则适用于功率大于15KW、运行转速在120r/min至15000r/min的机组。

本部分所深盖的机器为:——功率不大于50MW的汽轮机;——汽轮机组功率大于50MW、但转速低于1500r/min或高于3600r/min(即不包括ISO10816-2中涵盖的机组);——旋转式压缩机;——功率不大于3MW的工业燃气轮机;——发电机;——各种类型的电动机;——鼓风机或风机。

注:本部分的振动准则通常仅适用于额定助率大于300KW的风机或非柔性支承的风机。

当条件允许时,准备推荐其他类型的风机,包括那些采用轻型薄金属板结构的风机。

在此以前,制造厂与用户可根据以前的运行经验结果来商定为双方所接受的振动分类,参见ISO1469400。

下列机器不属于本部分的范围:——助率大于50MW陆地安装的汽轮发电机组,其转速为1500r/min、1800r/min、3000r/min、3600r/min(见ISO10816-2)3——功率大于3MW的燃气轮机(见ISO10816-4);——水力发电厂和泵站机组(见ISD10816-5)——与往复式机器联接的机器(见ISO10816-6);——包含集成电动机的转子动力泵,例如,叶轮直接安装在电动机轴上或与其刚性连接(见ISO10816-7);——回转压缩机(例如螺杆压缩机)——往复式压缩机:——往复泵;——潜水电动泵;——风力涡轮机。

本部分的振动准则适用于额定工作转速内、稳定运行状况,在机器轴承、轴承座或机座上现场进行的宽频带振动测量。

它们涉及到验收试验及运行监测。

本部分的评价准则用于连续与非连续监测,情况。

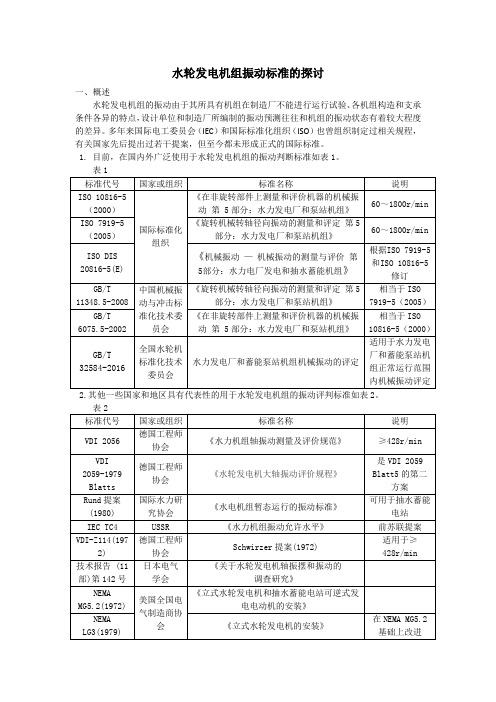

水轮发电机组振动标准的探讨一、概述水轮发电机组的振动由于其所具有机组在制造厂不能进行运行试验、各机组构造和支承条件各异的特点，设计单位和制造厂所编制的振动预测往往和机组的振动状态有着较大程度的差异。

多年来国际电工委员会（IEC）和国际标准化组织（ISO）也曾组织制定过相关规程，有关国家先后提出过若干提案，但至今都未形成正式的国际标准。

1. 目前，在国内外广泛使用于水轮发电机组的振动判断标准如表1。

表1二、国际电工委员会（IEC）和国际标准化组织（ISO）汇集各国、各知名标准化协会提案提炼的相关标准铸就了水轮发电机组振动测量、评判标准系列的基石1.ISO 10816-5（2000）《在非旋转部件上测量和评价机器的机械振动第 5部分：水力发电厂和泵站机组》是目前最具权威性的轴承座振动评定标准之一（目前，ISO 10816已替代了ISO 2372 和ISO 3945）。

GB/T 6075.5-2002《在非旋转部件上测量和评价机器的机械振动第 5部分：水力发电厂和泵站机组》实际上相当于ISO 10816-5（2000）的中译本，因此，完全可以GB/T 6075.5-2002替代国际标准化组织的相关标准ISO 10816-5（2000）。

相关的主要内容是：1）对轴承座绝对振动的测量，通常用惯性传感器测量振动速度V rms，单位为mm/s(对于300～1800r/min的中高速机组而言，低于300r/min机组建议测量振动位移S P-P，单位为μm)。

在支架振动响应可以忽略的情况下，也可将位移传感器固定在刚性支架上，直接测量振动位移S P-P。

2）上下导轴承座均支撑于基础上的立式机组，水轮机工况的推荐值参见表3、图1。

表3的推荐值参见表4、图2。

图1 上下导轴承座均支撑于基础上 图2上导轴承座支承于发电机定子上表3、4中表内区域划分应理解为：A 为优良，B 为合格，C 区为不宜持续运行而须采取补救措施，D 区则为振动严重足以损坏机组（参见附录2）。

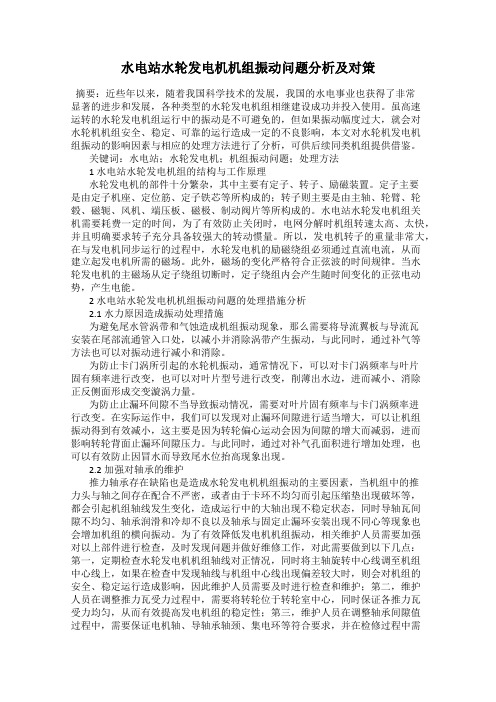

水电站水轮发电机机组振动问题分析及对策摘要：近些年以来，随着我国科学技术的发展，我国的水电事业也获得了非常显著的进步和发展，各种类型的水轮发电机组相继建设成功并投入使用。

虽高速运转的水轮发电机组运行中的振动是不可避免的，但如果振动幅度过大，就会对水轮机机组安全、稳定、可靠的运行造成一定的不良影响，本文对水轮机发电机组振动的影响因素与相应的处理方法进行了分析，可供后续同类机组提供借鉴。

关键词：水电站；水轮发电机；机组振动问题；处理方法1 水电站水轮发电机组的结构与工作原理水轮发电机的部件十分繁杂，其中主要有定子、转子、励磁装置。

定子主要是由定子机座、定位筋、定子铁芯等所构成的；转子则主要是由主轴、轮臂、轮毂、磁轭、风机、端压板、磁极、制动阀片等所构成的。

水电站水轮发电机组关机需要耗费一定的时间，为了有效防止关闭时，电网分解时机组转速太高、太快，并且明确要求转子充分具备较强大的转动惯量。

所以，发电机转子的重量非常大，在与发电机同步运行的过程中，水轮发电机的励磁绕组必须通过直流电流，从而建立起发电机所需的磁场。

此外，磁场的变化严格符合正弦波的时间规律。

当水轮发电机的主磁场从定子绕组切断时，定子绕组内会产生随时间变化的正弦电动势，产生电能。

2 水电站水轮发电机机组振动问题的处理措施分析2.1 水力原因造成振动处理措施为避免尾水管涡带和气蚀造成机组振动现象，那么需要将导流翼板与导流瓦安装在尾部流通管入口处，以减小并消除涡带产生振动，与此同时，通过补气等方法也可以对振动进行减小和消除。

为防止卡门涡所引起的水轮机振动，通常情况下，可以对卡门涡频率与叶片固有频率进行改变，也可以对叶片型号进行改变，削薄出水边，进而减小、消除正反侧面形成交变漩涡力量。

为防止止漏环间隙不当导致振动情况，需要对叶片固有频率与卡门涡频率进行改变。

在实际运作中，我们可以发现对止漏环间隙进行适当增大，可以让机组振动得到有效减小，这主要是因为转轮偏心运动会因为间隙的增大而减弱，进而影响转轮背面止漏环间隙压力。

编号：SY-AQ-07016( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑电厂机组发电机轴系振动过大原因分析及改进Cause analysis and improvement of excessive vibration of generator shaft system in powerplant电厂机组发电机轴系振动过大原因分析及改进导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。

在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。

某电厂发电机首次启动后，发现轴系振动过大。

分析认为，密封座顶部与底部的间隙偏差过大，导致下半密封瓦与轴之间的紧力超标，是造成振动过大的主要原因。

通过对机组进行动平衡，并调整密封瓦间隙，解决了轴系振动过大的问题。

某电厂机组首次启动，在机组升速至934rpm时，发电机侧7号瓦振最高达到72um（发电机临界），随后下降至正常，2012~3000rpm时机组振动均在正常范围内，在电气做试验时7Y 轴振有所增大，直到机组首次并网后7Y轴振最高达到125um （125um报警、250um跳机）。

在带负荷期间7Y轴振基本在120um 左右。

本机组共有8个支持轴承，其中汽轮机6个，发电机2个。

转向：从机头向发电机方向看为逆时针转速：3000r/min轴系临界转速：项目单位一阶二阶高中压转子r/min1692>4000低压转子Ⅰr/min1724>4000低压转子Ⅱr/min1743>4000发电机转子r/min9842676处理措施经过技术人员认真分析研究，决定对机组进行动平衡，并调整密封瓦间隙。

机组停机并冷却后，停盘车对密封瓦进行检查，现场检查发现下半密封瓦局部有轻微接触痕迹，属于从静态至动态过程中的正常现象。

2.3 发电机技术要求2.3.1 发电机额定功率(对应TMCR工况)：发电机在额定频率、额定电压、额定功率因数0.9或0.85（滞后）和额定氢压、额定冷却水温（氢气冷却器冷却水温33℃、定子冷却器冷却水温为33℃），发电机额定输出容量733.3MV A或776.5MV A（当采用静态励磁或不与汽机同轴的电动主油泵时，扣除各项所消耗的功率）长期连续运行，此时各部分温升，不应超过国标GB/T 7064-2008中规定的数值。

2.3.2 删除2.3.3 发电机采用水、氢、氢冷却方式。

2.3.4 发电机的励磁型式，采用自并励静止励磁系统，且必须是成熟的技术。

2.3.5 发电机的可用率不低于99%，强迫停用率小于0.5%。

2.3.6 发电机旋转方向与汽轮机相一致。

发电机定子绕组出线端子数目为6个，从励端向发电机端看，从左到右相序排列为U、V、W（出线端子相序排列与设计院协商后确定）。

2.3.7 发电机内氢气纯度不低于95%时，发电机应能在额定条件下发出额定功率。

但计算和测定效率时的基准氢气纯度为98%。

2.3.8 发电机线圈冷却水的温度范围为40-50℃。

应设有自动调节装置对入口水温进行调节，冷却水温度波动范围不大于2℃。

线圈出口水温不得大于85℃。

2.3.9 发电机线圈冷却水质透明纯净，无机械混杂物。

电导率（25℃）≤2μS/cm（定子线圈独立水系统）pH值7.0～9.0硬度＜2微克当量/L（2μgE/L）2.3.10 定子线圈内冷却水允许断水时间在带满负荷运行的情况下不少于30秒。

投标方应提供发电机断水减负荷曲线，并能实现在一定条件下可以允许短时间持续运行满足小时负荷的运行方式。

2.3.11 发电机定、转子各部分温度和温升的限值，应符合国标GB/T7064-2008“隐极同步发电机技术要求”中的规定。

运行时，对每根线棒有一个单独出水支路的同层各水接头温差不应大于8K。

2.3.12 基本测温要求2.3.12.1 在定子每槽内上、下层线圈间埋置二个单支或一个双支型测温热电阻（Pt100）（三线制）（其中一支备用，引至接线板）。

发电机振动原因分析及处理过程对运行中振动跟踪结果进行分析，得出以下结论1）发电机内氢气温度对励磁机振动的影响特别敏感，振动大小随着氢气温度的变化而变化2）机组无功负荷的变化，对励磁机振动的影响也较大。

2机组的无功负荷一般只保持在30Mvar 左右，无功负荷升高后励磁机的振动明显增大。

运行一段时间后，励磁机的外部振动再次达到0.11mm左右。

根据现场的实际情况，于2004年3月16日停机小修，再次对励磁机振动进行处理。

励磁机揭盖检查后在其端部增加平衡块75g，发电机7、8振动分别降至0.012mm至0.016mm，通过配重后调整氢气温度和无功负荷，运行不久以后励磁机部位的振动值又上升到了0.13mm，发电机组在振动超标的情况下维持运行。

32机组B级检修中对励磁机振动的分析及处理3.1振动影响着整个汽轮发电机的安全可靠运行，而且超过允许值的振动将带来许多危害,大致可以分析为以下几个方面：1）引起动、静部分磨擦，并且加速这些部件的磨损，产生偏磨。

2）使某些部件产生过大的动应力、导致疲劳损坏，其中以轴瓦钨金碎裂及烧损轴瓦居多。

3）使汽封、油封间隙加大而降低机组热效率。

4）引起某些坚固件的断裂和松脱，如轴承座地脚螺栓断裂、松动。

5）使定子铁芯叠片或定子绕组绝缘损坏引起短路根据水电部对3000r/min的汽轮发电机的轴承振动幅值的规定如表4：按这一标准规定判断，2励磁机的振动处在不合格的范围内，这将对发电机组的运行造成极其严重的危害，所以，必须停机进行振动处理。

表4汽轮发电机的轴承振动标准3-2前次大修中发电机存在并处理的异常情况1）发电机7瓦轴颈处有3道划痕，其中最严重的一处宽4mm，深2.5mm，对该划痕进行了微弧焊处理，并更换7瓦。

2）汽轮机的高、中压缸前后轴封及隔板汽封有磨损，对磨损严重的汽封进行更换，整个通流部分间隙调整在标准范围内。

3）低、发中心高低偏差0.75mm，对发电机两侧基础进行的调整，使中心高、低差达到标准要求0.04mm，左右0.004）励磁机电枢与发电机转子连接的剪切销钉中有一个犯卡，通过检修现场的手段未能拔出，原位进行了回装。

发电机技术规范书1、总则1.1本规范适用于15MW汽轮发电机及其附属设备。

对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。

1.2买方在本规范技术中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方提供一套满足本规范技术规范和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，能够满足其要求。

1.3卖方执行本规范所列标准及相应的国家和行业相关技术要求和适用的标准。

合同签订后按合同规定，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买方，由买方确认。

1.4卖方将提供能充分说明投标方案、技术设备特点的有关资料、图纸供买方参考。

2、设计和运行条件2.1环境条件室内厂区地震基本烈度7度2.2设计、制造标准卖方在设计制造标准和规范方面采用了下列规则，在标准、图纸、质量记录、和操作手册上均采用国际单位（SI）；设备铭牌按制造厂标准；制造标准和规范按下列标准执行，原则上可采用国家和企业标准，如采用国际标准，则所采用的标准应不低于国内标准，并在设计、制造上优先采用已获准采用的国际先进标准。

这些标准符合或高于下列标准的最新版本。

中华人民共和国国家标准GB国标GB755-87《旋转电机基本技术要求》国标GB/T1029-93《三相同步电机试验方法》国标GB/T7064-1996《透平型同步电机技术要求》国标GB10069.1-88《旋转电机噪声测定方法及限值》国标GBJ87-85《工业噪声控制设计标准》国标GB11348.1-89《旋转机械转轴径向振动的测量和评定》国际电工委员会IECIEC34-1(第八版)《旋转电机第一部分──额定值和性能》IEC34-3《汽轮发电机的特殊要求》IEC2A(秘13-1978) 《汽轮发电机励磁系统技术要求》IEC (秘5933-1982) 《关于同步发电机励磁系统的若干规定》IEC 34-16 《同步发电机的励磁系统》IEEE--电气及电子工程师学会国际标准化组织ISO电力部《火力发电厂设计技术规程》DL5000-94参考标准：SD271-88 《汽轮发电机交流励磁机励磁系统技术条件》3 技术规范3.1基本规格和参数：额定容量：18.75MVA额定功率：15MW（保证值）最大连续功率：15MW（保证值）额定功率因数：0.8（滞后）额定电压： 6.3kV额定转速：3000r/min额定频率: 50Hz冷却方式：空冷励磁方式：无刷励磁相数： 3极数： 2定子线圈接法：Y额定效率：97.4%（保证值）97.78%（设计值）发电机定转子绝缘材料：F 级绝缘（允许温升按B级考核）短路比（保证值）0.45：0.5774（设计值）瞬变电抗X’d（标幺值）：≤0.25超瞬变电抗X’’d（标幺值）：≥0.10承担负序能力：稳态I2（标幺值）：最大值≤10 %稳态I22t：最大值≤15 秒噪音（距机壳1米处，额定功率时）≤90 dB（A）定子出线端数目：6个中性点接地方式：不接地方式3.2发电机技术规范3.2.1优先选用世界先进成熟产品，保证使用寿命30年。

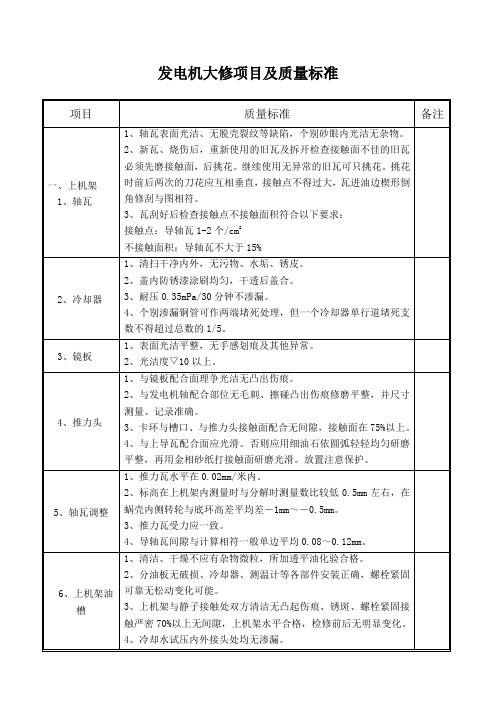

水轮发电机动平衡标准
水轮发电机动平衡的标准主要参考《水轮发电机组启动试验觃程》DL/T，其中对机组振动提出了标准。

该标准涉及水轮发电机组各部位振动允许值，其中发电机导轴承支架水平振动指标和发电机转子平衡指标间接相关。

转子平衡品质的衡量是一个重要问题，一个转子经过动平衡后，不可能把不平衡量完全消除，只能把它降低到许可的程度。

转子经平衡校正后剩下的不平衡量称为剩余不平衡量，它的许可值称为允许剩余不平衡量。

衡量动平衡品质的出发点是轴承的单位动力承压大小，即用轴承的单位承压大小作为衡量动平衡品质的标准。

以上信息仅供参考，建议查阅专业水轮发电机书籍或咨询专业人士获取更全面和准确的信息。

汽车发电机振动标准
汽轮机转速在1500r/min时，振动双振幅50um以下为良好，70um以下为合格；汽轮机转速在3000r/min时，振动双振幅25um以下为良好，50um以下为合格。
