管式滑触线结构

论起重机滑触线的改造与选型朱磊沈阳铁路局锦州机务段设备车间工程师摘要：起重机是如今众多企业室内室外吊装作业所常用的一种设备，很多起重机的供电方式原始设计均为角钢滑线，但在后续的使用过程中发现存在很多安全隐患，本文的主旨就是通过深层次分析角钢滑线存在的弊端，提出了新式导管式安全滑触线，做到合理的选型，达到既解决存在问题，又满足使用要求的目的。

关键词：起重机；角钢滑线；集电器1.引言单位使用的12台单、双梁桥式起重机，4台门式起重机，5台葫芦吊，初始安装时供电方式全部采用的是角钢滑触线。

通过对这些吊车长期以来的维修数据进行统计分析，发现起重机角钢滑触线在使用中非常容易出现电压降过大，.时间长了表面积尘，从而造成接触不良现象，导致电流过大，甚至引起缺相或断路。

加上这种固定式裸角钢滑触线过长，周围温度变化所造成的应力集中和建筑热胀冷缩变形等原因造成了滑触线变形，进而引起滑块滑动过程中产生拉弧、打火现象以及滑块从滑触线上脱落造成起重机断电的故障时有发生。

有的角钢生锈、腐蚀，已严重出现变形、开焊、移位，最终维修人员不得不进行了更换。

为此，单位先后对其中两台双梁桥式起重机供电方式进行了改造，即采用了新式绝缘导管式安全滑触线。

2.绝缘导管式安全滑触线技术组成2.1 工作原理安全绝缘导管式滑触线是近年来新开发的一种移动式供电装置，.FHD多极安全绝缘导管式导电装置的外观是一种半封闭塑料导管，里面嵌有多极铜条作为输电导线，集电器安装在导管内，配合紧凑，移动灵活，集电器小车上装有多极电刷，与铜条间紧密接触。

当集电器随着起重机来回移动时，铜导轨上的电力经由集电器上的电刷输送给起重机。

目前，市场上这种导管滑线生产规格一般是4.m一根，安装时建议支架间距为1. m，并均匀分布在一根导管上，一定要保证两根导管上的滑线接头处的铜条固定连接良好，避免铜条接头处产生错位，影响受电器小车在导管内正常运行。

2.2 主要特点2.2.1安全绝缘导管式安全滑触线具有安全系数高、重量轻、导电性能好、防尘和防雨的功能，.能防护雨雪袭击以及异物触及，当检修人员触及输电导轨外壳无任何伤害，让使用者和维修人员在作业时毫无感电之忧。

起重机滑触线应用说明起重机滑触线又称滑触线，滑线，安全滑线。

起重机滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

目前普遍采用起重机滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝滑触线，电缆滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。

起重机滑触线——用于灰尘，潮湿等环境，可配防尘密封条和手保护（滑触线离人距离很近的时候要配手保护，如：akapp）。

集电器运行速度小于300米/分钟。

DMHX单极组合起重机滑触线——安装方便，速度快，速度可达500米/分钟（进口滑触线可以达到）。

DMGH刚体起重机滑触线——用于高电流设备，电流可达几千安。

DMHP管式起重机滑触线——根据不同的极数进行组合，电流也可达千安。

起重机滑触线质量可根据以下标准恒量：1、碳刷使用寿命--属于易耗品，行驶距离影响设备维护周期。

2、滑触线外壳质量--适用温度，环境等。

3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。

4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。

5、电压降问题--根据各种铜条长度电压降有所不同。

起重机滑触线的主要两种组成部分就是导管和导体，但是除此之外，起重机滑触线还有需要一些滑触线配件一起组成一个完整的滑触线供电系统，否则也无法进行安全有效的移动供电。

哪我们还需要哪些起重机滑触线配件呢？滑触线集电器，滑触线固定支架，滑触线中间进线盒，滑触线连接头，滑触线膨胀段，滑触线拔叉等等，只有通过其配件的完善才会使滑触线能更安全，更有效，更方便的各类型的移动设备进行供电。

虽然当今起重机滑触线的质量日升月异，产品质量跨越了一大步，每个机械设备，线缆都有其的使用寿命，但是好的起重机滑触线可以通过良好的使用习惯以及使用过程中的维护保养，延长其使用寿命，从而节约企业的生产成本。

滑触线集电器的选择滑触线集电器作为行车供电的一个关键部件，如何选用滑触线集电器显得尤为重要，文章就滑触线集电器的选择作简单介绍。

滑触线集电器主要有靴片、靴盒、弹簧、集电器支架、集电器支撑部分等部件组成。

集电器分为重型集电器和轻型集电器，选择轻型集电器还是重型集电器，是根据滑触线的电流来确定的，一般滑触线电流小于等于500A，可以选用轻型集电器；大于500A的，就要选用重型集电器。

选用滑触线集电器的时候，首选集电器最好是考虑和滑触线相配套的厂家，不要乱用集电器，否则会影响行车的正常运行，严重了会烧坏滑触线。

集电器上面的靴片是由含铜碳基压而成的，购买后要检查与滑线的吻合型。

由于集电器本身属于易耗品，长期使用会磨损靴片，所以要定期检查，集电器上面靴片的磨损程度，并定期更换。

DM系列滑触线介绍DM系列滑触线，常见的以单极、多极、刚体为代表。

本文就此作简单介绍。

DMHX系列，其代表意思为德玛。

HX为单极安全滑触线，单极滑触线又分为轻型、重型系列，电流数超过500A为重型系列，其他为轻型。

同时也有铝合金导体与铜导体之分；DMHX系列以其结构简单、安装维护方便、性能高等，被广泛应用于矿山、冶金、化工、机械、码头、货场等移动设备的供电。

DMHP系列，HP为管式多极安全滑触线代号，同时DMHP系列也可分F、J、R系列。

DMHP-F为防尘型滑线；DMHP-J为金属外壳型，属于特殊类型；DMHP-R为弧形系列。

通常普通常用型不标。

管式多极滑触线适用于电流量较小的场合，同时导体具有安装简单、节约电能的功能，使其在市场上占有一席之地。

DMGH系列，GH为高温刚体滑触线代号，同时DMGH系列也可细分为Z、F系列。

DMGH-Z为组合式刚体滑触线；DMGH-F为复合式刚体滑触线。

DMGH系列滑线，是由铜导体和钢质结构骨架或铝材料构成的，用高强度绝缘子支撑，绝缘子安装在轨道梁的支架上，从而组成向各种起重机设备馈电的移动供电系统。

DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下:H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80m m防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。

300A 以下规格可根据用户需要制作各种半径的圆、弧线。

产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“ V'形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。

a4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。

固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。

1 ■ u端盖安装于导轨的两端起绝缘防护作用。

吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。

当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。

滑触线选型滑触线选型HXTS系列工程塑料导管式滑触线：其外壳由特定的工程塑料挤压成型，具有安全节能、耐酸碱腐蚀，阻燃等特性，适用于2-200吨起重机，装卸桥、输送机等机械设备的移动供电。

滑触线选型HXTS系列高低脚导管式滑触线：是在特殊配制的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。

滑触线选型HXTL型铝塑复合型导管式安全滑触线：具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点。

适用各种露天门吊、桥吊，装卸机械等移动供电。

滑触线选型HXPnR-H型单极组合式安全滑触线：由稀土铝合金制成，载流量大、电压降小，在铝导轨和电刷磨擦部位，采用耐磨性能好的不锈钢嵌条，确保移动导向和有效使用寿命，广泛使用于各类大吨位门吊、桥吊、装卸桥集装箱吊机等机械设备的移动供电。

滑触线选型HXPnR-G-8字型单极导管式滑触线：由稀土铝合金、高强度阻燃护套组成。

采用不锈钢、特殊导电铝复合工艺，集电器采用输电导管内行驶的小车集电，运行可靠，集电器运行最高速可600m/min。

滑触线选型HXPnR-L型高温刚体滑触线：由梯形铜线和钢质槽形支架按一定长度分相分组构成，用高强度专用绝缘支柱，在室内、室外空间组成各种形式的滑触线，在七十年代就被国外广泛使用，它能在高电压异常高温恶劣环境下充分满足使用要求，华宝滑线提醒在宝钢一、二期工程中大量引用这类产品，它的优良性能已在实际应用中得到证实。

滑触线选型HXPnR-C,M,H单极组合式滑接导线：根据国外同类先进产品技术而研制的安全滑接输电装置，已生产多年，销售达数拾万米，主要用于电动单轨小车自动生产线、检测线、起重机大小车输电、各类输送机的移动供电，是一种安全、可靠的新型滑接输电装置。

滑触线选型C型、M型系列安全滑触线：由阻燃型塑料护套和铜质线槽组成，适用于起重机、大、小车输电，单轨电动自动生产流水线、检测线、各种输送机的供电，信号等，具有接头接触可靠、使用导线故障低、可任意制成各种弧型等优点。

产品介绍HXPnR-H系列排式单极安全滑线导轨，其导电主体为断面呈“H”型的铝型材，故又称“H”型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中的损耗大大地被减小。

铝材的电阻率远远低于钢材，且比重又小，将铝材轧制成“H”型，是在保证一定的导电截面积的基础上以能提高其整体刚性和强度，但是铝材的表面硬度低且不耐磨的特殊物质，大大延长使用寿命。

滑线导轨的表面，除下部开口与集电器接触外，其余部分用PVC塑料作整体保护，成为密封式。

安装后的滑线无导电的外露部分，给安装和维修带来方便，同时整体外壳保护，使滑触线不积灰和防雨、露、冰、雪侵袭之功能，从而保证机械安全可靠的运行。

产品的型号产品的规格型号HXPnR-H、HXPnR-HB系列单极组合式滑触线型号规格滑触线截面尺寸（mm）截流量适配外置式集电器A B C （A）HXPnR-H-150/200 26.5 20.0 7.0 200 HDJ-200 HXPnR-H-250/400 42.0 32.5 10.0 400 HDJ-400 HDJ-200 HXPnR-H-400/600 42.0 32.5 10.0 600 HDJ-600 HDJ-400 HXPnR-H-500/800 42.0 32.5 10.0 800 HDJ-800 HDJ-400 HXPnR-H-700/1000 42.0 32.5 10.0 1000 HDJ-1000HDJ-600 HXPnR-H-900/1250 42.0 32.5 10.0 1250 HDJ-1250 HDJ-800 HXPnR-H-1500/2000 65 50 12 2000 HDJ-1000 HDJ-1250 HXPnR-H-2000/2500 85 60 12 2500 HDJ-1250 HDJ-1000 HXPnR-H-1600/2000 91.7 55 15.6 2000 HDJ-1000 HDJ-1250 HXPnR-H-2500/3000 91.7 55 15.6 3000 HDJ-1250 HDJ-1000 注：1、滑触线标准长度：6m。

龙门吊滑触线原理龙门吊滑触线原理龙门吊滑触线是一种常用的起重设备，其原理主要基于电磁感应和电力传输。

在本文中，我们将深入探讨龙门吊滑触线的工作原理、结构和应用，并分享我对这一主题的观点和理解。

一、工作原理龙门吊滑触线是通过电磁感应原理来实现电力传输和供电的。

它主要由上、下两部分组成：上部分是固定在龙门吊滑道上的导电触线，下部分是吊具上的吸盘。

当龙门吊滑触线开始运动时，由电源产生的电流通过上部的导电触线传输到下部的吊具上。

导电触线通常由铜制成，其导电性能良好。

当电流通过导电触线时，会产生磁场，这个磁场会感应出下部吊具上的电动机内的线圈。

电动机内的线圈中同样通过电流产生磁场，导致线圈内部发生运动。

这个运动进一步带动吊具的运动，使其能够在龙门吊滑道上沿直线方向运行。

当吊具运动到一定位置时，电流断开，吊具停止运动。

二、结构与应用龙门吊滑触线主要由龙门、滑道、导电触线和吊具等部分组成。

龙门是整个系统的支撑结构，滑道则是吊具沿直线轨道行驶的道路。

导电触线起到电力传输的作用，负责将电源输出到吊具上。

吊具则是实际用来起重的部分，通常带有电动机和吸盘。

龙门吊滑触线广泛应用于仓储、物料搬运等领域。

其优点是起重能力大、操作简便、速度可调。

相比于传统的起重设备，龙门吊滑触线更加灵活，可以根据需要进行水平、垂直等多方向的运动。

三、观点与理解在我看来，龙门吊滑触线原理的运用，不仅提高了物料搬运的效率，还减轻了操作员的劳动强度。

它的优点在于其简单的结构和易于操作的特点，使得各个行业能够更加便捷地进行起重作业。

然而，龙门吊滑触线也存在一些限制，例如对触线和导电能力要求较高，对电源的稳定性要求较高等。

此外，在一些狭窄的环境中，由于其较大的结构尺寸，可能并不适用。

总结起来，龙门吊滑触线是一种常用且实用的起重设备，其基于电磁感应和电力传输的工作原理使其能够在物料搬运过程中发挥重要作用。

通过简单的结构、操作灵活性和高效的起重能力，它为各个行业的生产和物流提供了更加便捷和高效的解决方案。

吊车滑触线设计1 吊车滑触分类1) 型钢滑触线（园钢、扁钢用于小型起重机，角钢、槽钢、工字钢、钢轨用于大、中型起重机，方钢用于大型直流起重机）2) 刚体滑触线（不同厂家生产的刚体滑触线结构形式有所不同，设计时根据厂家样本选择。

）3) 安全滑触线（不同厂家生产的安全滑触线结构形式有所不同，设计时根据厂家样本选择。

）4)软电缆（钢缆式、滑车式）：通常采用橡胶绝缘橡胶护套移动式电缆。

2 安全滑触线与型钢滑触线及刚体滑触线相比有如下特点1)供电质量高。

安全滑触线的集电器是在不锈钢V型槽内滑行，集电器又做成万桡向桡性结构，使电刷总是垂直于滑触线，而且始终保持面接触，因此，接触可靠，输送容量大，供电质量高。

2) 安全可靠。

安全滑触线导体镶嵌在绝缘壳体内，这种结构避免了金属性相间短路，单相接地及人身触电事故。

另外，集电器可在滑触线不停电的情况下，很容易地拉开，为检修起重机上的设备提供方便。

因此，使用安全滑触线不必设检修段。

安全滑触线还可安装在驾驶室同侧。

3) 电压降小，节能效果好。

安全滑触线其导体材料是由铝合金和不锈钢组合而成，与型钢滑触线相比，具有电阻小，载流量大的特点。

另外，由于绝缘加强，相间距离缩小致使阻抗减小、电压损失减小、消耗在滑触线上的电能大为减少。

4) 耐磨性能好。

安全滑触线的铝导体滑触面上镶嵌有V形不锈钢条，极大地增加了铝导体的耐磨性。

用在型钢滑触线上的电刷，约1~2个月就得更换，而用在安全滑触线上的电刷，寿命可长达1~2年。

5) 安装方便。

安全滑触线采用成套专用附件拼接，与一般型钢滑触线相比，具有结构简单、组合灵活、占地空间小、易于施工、调整方便等优点。

安全滑触线虽然在安装、维护、节能、安全等方面有独到之处，但是价格比较贵。

在设计中应进行综合的技术经济比较，按不同工程的投资状况进行选择。

3 滑触线选择1) 主厂房大、中型起重机滑触线可采用型钢滑触线、刚体滑触线或安全滑触线，具体采用那种滑触线需与甲方协商好，在总包项目中需在合同附件中明确。

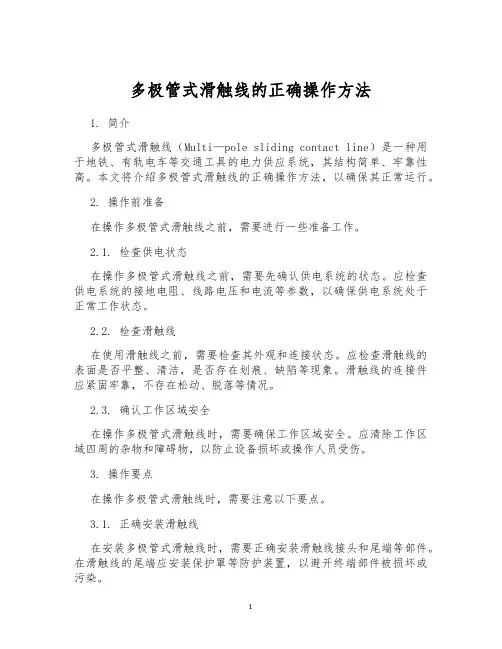

多极管式滑触线的正确操作方法1. 简介多极管式滑触线（Multi—pole sliding contact line）是一种用于地铁、有轨电车等交通工具的电力供应系统，其结构简单、牢靠性高。

本文将介绍多极管式滑触线的正确操作方法，以确保其正常运行。

2. 操作前准备在操作多极管式滑触线之前，需要进行一些准备工作。

2.1. 检查供电状态在操作多极管式滑触线之前，需要先确认供电系统的状态。

应检查供电系统的接地电阻、线路电压和电流等参数，以确保供电系统处于正常工作状态。

2.2. 检查滑触线在使用滑触线之前，需要检查其外观和连接状态。

应检查滑触线的表面是否平整、清洁，是否存在划痕、缺陷等现象。

滑触线的连接件应紧固牢靠，不存在松动、脱落等情况。

2.3. 确认工作区域安全在操作多极管式滑触线时，需要确保工作区域安全。

应清除工作区域四周的杂物和障碍物，以防止设备损坏或操作人员受伤。

3. 操作要点在操作多极管式滑触线时，需要注意以下要点。

3.1. 正确安装滑触线在安装多极管式滑触线时，需要正确安装滑触线接头和尾端等部件。

在滑触线的尾端应安装保护罩等防护装置，以避开终端部件被损坏或污染。

3.2. 定期清洁滑触线在使用过程中，多极管式滑触线的表面会受到污染和磨损等影响。

为确保其正常工作，应定期清洗滑触线表面，并检查其损坏情况。

若发觉滑触线表面存在划痕或磨损等现象，应适时更换滑触线。

3.3. 正确连接滑触线在连接多极管式滑触线时，需要正确安装连接件，保证连接处紧固牢靠，不会显现松动的情况。

应注意连接处的电缆需要有确定的松动量，以避开振动或车辆运行过程中引起的震动对连接处的影响。

4. 操作注意事项在操作多极管式滑触线时，还需要注意以下事项。

4.1. 避开滑触线过载在使用时，应避开多极管式滑触线过载。

应检查设备的额定电流和工作电流，以避开超负荷运行。

4.2. 避开滑触线断电在使用滑触线时，应避开其在工作过程停止电。

可以加装备用硬件保证连接处牢靠性，并定期对连接处进行检查。

电动葫芦用三种滑触线的介绍
三种滑触线的介绍：
1. 塑复合型导管式滑触线，具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点，深受广大用户好评。

适用各种露天门吊、桥吊、装卸机械等移动供电。

2. 单极导线式滑触线由稀土铝合金制成，载流量大，压降小，在铝导电面和电刷磨擦部位，采用耐磨性能好的不锈钢嵌条，确保移动导电和有效使用寿命，广泛使用于各类大吨位门吊、桥吊、装卸吊集装箱吊机等机械设备的移动供电。

3. 铜体滑线是集单极滑线和钢体的优点研制而成，导电体由T3电工用铜热挤冷拉而成，具有导电性能好，压降小、强度高。

铜体滑线外壳(绝缘护套)采用阻燃工程塑料挤压成型，它壁厚(3毫米)能耐高温绝缘性强等优点。

悬吊架采用铁制悬吊架，它与滑线绝缘有双重保护，具有强度高，可靠性好，特别在高温环境更有优势。

铜导体导电面成R形，与集电器接触面积增大，而且在接触时不受集电器角度限制，始终能保持良好的接触面。

特点：
安全性：导轨周围以高性能工程塑料绝缘。

运行时人体及异物接触不到导轨，杜绝触电事故，保证使用安全。

可靠性：集电器与导轨接触良好、压力均匀、跟踪灵活，防尘防爆，运行平衡可靠。

节能性：导轨材料导电率高，结构紧凑，构造精巧，机电性能优良，节省材料，节约电能。

安装及检修特点：产品出厂时主体及零部件全部成套供应，现场只需安装支架及紧固件，省工省力，维修量极少。

前卫电动葫芦滑触线用途：
滑触线广泛用于各种移动式用电设备的供电。

包括各种起重机、电葫芦、电动平车、物料运输机、移动式电动工具、自动生产线、装配线、检测线及各种娱乐运输设备等。

特别在各种起重机械及运输机械得到广泛的运用。
