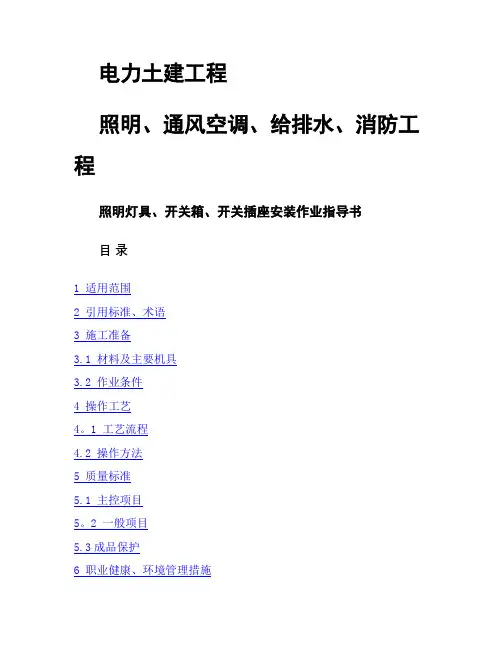

电力土建工程照明、通风空调、给排水、消防工程照明灯具、开关箱、开关插座安装作业指导书目录1 适用范围2 引用标准、术语3 施工准备3.1 材料及主要机具3.2 作业条件4 操作工艺4。
1 工艺流程4.2 操作方法5 质量标准5.1 主控项目5。
2 一般项目5.3成品保护6 职业健康、环境管理措施6。
1 职业安全健康危害辩识和风险控制措施6.2安全文明施工和环境控制措施7、应注意的问题8.记录(六)照明灯具、开关箱、开关插座安装作业指导书1 适用范围本作业指导书适用于本单位承建的工业和民用建筑室内外照明安装工程。
2 引用标准、术语2.1《建筑电气工程施工质量验收规范》GB503032。
2《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB502572.3《电气装置安装工程电气照明装置施工及验收规范》GB502593 施工准备3.1 材料及主要机具3。
1.1 材料：待安装的照明灯具、开关箱、开关插座等。
3.1。
2 机具：一字形和十字形螺丝刀、冲击电钻、梯子、圆头锤、电工刀、钢锯、扳手、钢丝钳、剥线钳、压接钳、电笔、手电钻、摇表、线锤、锡锅、万用表、兆欧表等.3.2 作业条件3。
2.1 电气照明装置施工前,土建工程应全部结束，对电气施工无任何妨碍。
3.2。
2 预埋件及预留孔洞的位置、几何尺寸，是否符合设计要求，盒内杂物清理干净。
4 操作工艺4。
1 工艺流程4.1。
1灯具安装工艺流程灯具固定→组装灯具→灯具接线→灯具接地4。
1。
2开关箱、开关插座工艺流程清理→接线安装4。
2 操作方法4。
2。
1灯具安装4.2.1。
1 灯具的固定(1）当在砖混中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。
当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。
（2）软线吊灯，灯具重量在0.5kg 及以下时,采用软电线自身悬吊安装；当软线吊灯灯具重量大于0。
配电箱安装施工方案及工艺方法1、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测2、操作工艺2.1配电箱安装要求（1）配电箱应安装在安全、干燥、易操作的场所，如设计无特殊要求，配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
（2）导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如多股导线与端子排连接时，应加装压线端子(鼻子)，然后一起涮锡，再压按在端子排上。
如与压线孔连接时，应把多股导线涮锡后穿孔用顶丝压接，注意不得减少导线股数。
（3）导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
一般情况一孔只穿一线，但下列情况除外：1）指示灯配线；2）控制两个分闸的总闸配线线号相同；3）一孔进多线的配线。
（4）配电箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺丝的端子上。
（5）配电箱内盘面闸具位置应与支路相对应，其下面应装设卡片框，标明回路名称。
（6）配电箱内的交流、直流或不同电压等级电源，应具有明显的标志。
（7）配电箱盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电(特殊情况除外)。
（8）配电箱上的小母线应带有黄(Ll相)、绿(.L2相)、红(L3相)、淡蓝(N零线)等颜色，黄绿相间双色线为保护地线。
（9）配电箱上电具、仪表应牢固平正整洁、间距均匀，铜端子无松动，启闭灵活，零部件齐全。
（10）在照明配电工程中，当采用TN一C系统时，N线干线不应设接线端子板(排)。
当采用TN～C～S系统时，一般应在建筑物进线π接配电箱内分别设置N母线和PE母线，并自此分开。
电源进线的PEN线应先接到PE母线上，再以连接板或其他方式与N母线相连，N 线应与地绝缘，PE线应采用专门的导线，并应尽量靠近相线敷设。
（11）配电箱内应分别设置零线(N)和保护地线(PE线)汇流排，各支路零线和保护地线应在汇流排上连接，不得绞接，并应有编号。

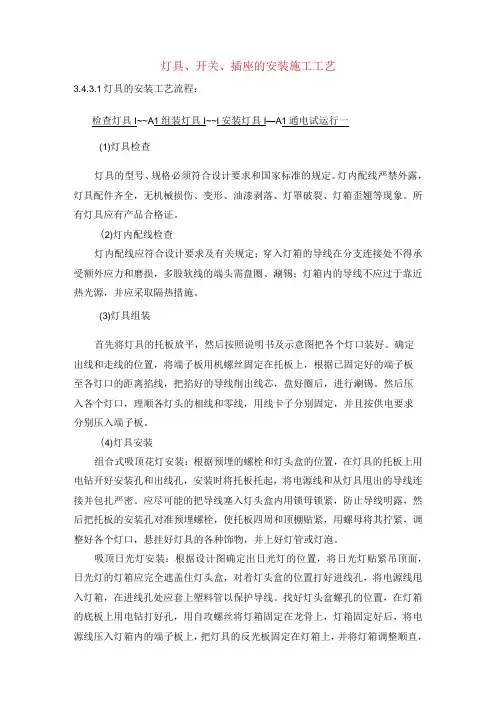

灯具、开关、插座的安装施工工艺3.4.3.1灯具的安装工艺流程：检查灯具I~~A1组装灯具I~~I安装灯具I—A1通电试运行一(1)灯具检查灯具的型号、规格必须符合设计要求和国家标准的规定。
灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。
所有灯具应有产品合格证。
(2)灯内配线检查灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈、涮锡；灯箱内的导线不应过于靠近热光源，并应采取隔热措施。
(3)灯具组装首先将灯具的托板放平，然后按照说明书及示意图把各个灯口装好。
确定出线和走线的位置，将端子板用机螺丝固定在托板上，根据已固定好的端子板至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。
然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。
(4)灯具安装组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严密。
应尽可能的把导线塞入灯头盒内用锁母锁紧，防止导线明露，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种饰物，并上好灯管或灯泡。
吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧吊顶面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。
找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用自攻螺丝将灯箱固定在龙骨上，灯箱固定好后，将电源线压入灯箱内的端子板上，把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管安好。
（5）通电试运行灯具安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。
开关插座安装工艺
1、安装前清理
应将盒内异物、积尘除去，铁管管口应戴上护口，再进行导线接头和与开关、插座连接，开关、插座的接线应有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线也可专用红色表示，零线用淡蓝色，保护线用黄绿相间色表示等，如不用颜色表示，也可用端子牌以符号或文字标注。
2、导线预留长度
盒内导线应有足够的预留长度。
在开关、插座上压接的导线预留长度从墙面算起，不应少于100mm o
3、安装
1）如插座与邻近插座的导线需要在盒分支，应采用导线接头的方法，不应将根分支导线共同压接在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路。
2）开关、插座的导线压接螺丝，每只宜接一根导线，最多不得超过两根导线。
在压接一根导线时，如接线孔孔过大，不易压牢，可以将导线线芯折回并在一起，再插入接线孔内，以增加螺丝的压接面积。
如果采用导线挪环，压接环直径的大小应以螺丝帽压接牢固为准，被压接的线芯长度，应不小于圆环周长的3/4o
3 ）装开关、插座应固定在底台上，底台要固定在暗埋盒上。
圆形底台可用直
径75mm或100mm的方形底台，可根据需要采用双联或三联等。
底台安装固定均不得少于2个螺钉。
面板开关均直接固定在暗设盒上。
固定用的螺钉必须用镀操或镀锌的。
4 ）开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸,涂料的毛边、毛茬。

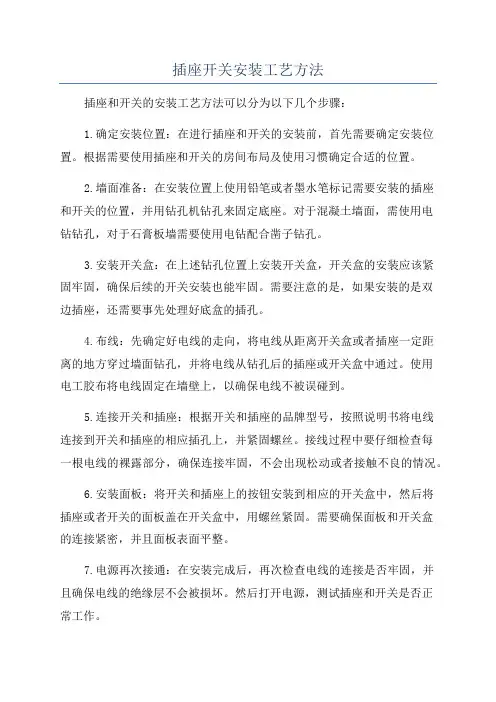

插座开关安装工艺方法插座和开关的安装工艺方法可以分为以下几个步骤：1.确定安装位置：在进行插座和开关的安装前，首先需要确定安装位置。
根据需要使用插座和开关的房间布局及使用习惯确定合适的位置。
2.墙面准备：在安装位置上使用铅笔或者墨水笔标记需要安装的插座和开关的位置，并用钻孔机钻孔来固定底座。
对于混凝土墙面，需使用电钻钻孔，对于石膏板墙需要使用电钻配合凿子钻孔。
3.安装开关盒：在上述钻孔位置上安装开关盒，开关盒的安装应该紧固牢固，确保后续的开关安装也能牢固。
需要注意的是，如果安装的是双边插座，还需要事先处理好底盒的插孔。
4.布线：先确定好电线的走向，将电线从距离开关盒或者插座一定距离的地方穿过墙面钻孔，并将电线从钻孔后的插座或开关盒中通过。
使用电工胶布将电线固定在墙壁上，以确保电线不被误碰到。
5.连接开关和插座：根据开关和插座的品牌型号，按照说明书将电线连接到开关和插座的相应插孔上，并紧固螺丝。
接线过程中要仔细检查每一根电线的裸露部分，确保连接牢固，不会出现松动或者接触不良的情况。
6.安装面板：将开关和插座上的按钮安装到相应的开关盒中，然后将插座或者开关的面板盖在开关盒中，用螺丝紧固。
需要确保面板和开关盒的连接紧密，并且面板表面平整。
7.电源再次接通：在安装完成后，再次检查电线的连接是否牢固，并且确保电线的绝缘层不会被损坏。
然后打开电源，测试插座和开关是否正常工作。
总结起来，插座和开关的安装工艺包括确定安装位置、墙面准备、安装开关盒、布线、连接开关和插座、安装面板以及电源再次接通。
在整个安装过程中，需要特别注意安全，避免电线短路或者接触不良导致的安全隐患。
对于不熟悉电气安装的人员，建议寻找专业的电工进行安装。
开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。
以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。
通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。
2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。
根据具体情况，选择合适的电线管规格，注意管道的保护和固定。
3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。
电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。
4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。
注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。
5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。
根据不同的连接方式和需求，选择合适的接线端子和连接方法。
6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。
同时要进行验收，确保施工质量和符合安全标准。
二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。
根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。
2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。
要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。
3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。
电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。
4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。
过高或过低的电压等级都会影响电器的正常运行和安全性。
电器开关、插座安装施工工艺1. 确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。
考虑使用方便和安全性，合理安排位置。
确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。
考虑使用方便和安全性，合理安排位置。
2. 施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。
施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。
3. 预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。
线管应嵌入到墙壁中，保持平整，并注意防水防潮。
预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。
线管应嵌入到墙壁中，保持平整，并注意防水防潮。
4. 安装开关：将开关安装到预留位置，并根据需要连接电线。
根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。
安装开关：将开关安装到预留位置，并根据需要连接电线。
根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。
5. 安装插座：将插座安装到预留位置，并将电线连接到插座上。
插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。
安装插座：将插座安装到预留位置，并将电线连接到插座上。
插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。
6. 接线盒连接：根据需要，使用接线盒连接多组电线。
确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。
接线盒连接：根据需要，使用接线盒连接多组电线。
确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。
7. 安全测试：完成安装后，进行安全测试。
使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。
同时，检查是否有漏电等安全隐患。
安全测试：完成安装后，进行安全测试。
使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。
同时，检查是否有漏电等安全隐患。
8. 整理和修饰：修整好电线的长度，确保整体布线整洁美观。
开关插座灯具安装施工方法及工艺流程一、工艺流程1.施工前准备首先，需要对施工区域进行测量和布线规划。
根据实际需要，确定开关、插座和灯具的数量和位置，并编制详细的布线图纸。
同时，准备好所需的工具和材料，如螺丝刀、电钳、绝缘胶带、电线、开关、插座、灯座等。
2.线槽安装根据布线图纸的要求，在墙壁上划线并用电钻打孔，然后安装线槽。
线槽要与墙壁平整并固定好，确保线路可以顺利通过。
3.接线盒安装根据布线图纸的指示，在合适的位置打孔并安装接线盒，应确保接线盒与墙面平齐，并用螺丝固定好。
在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。
4.开关插座安装根据布线图纸的要求，连接好电线与开关插座。
首先，使用电钳剥去电线末端的绝缘层，然后按照开关插座的接线顺序进行连接。
连接完成后，用绝缘胶带将接线部分进行包扎，确保安全可靠。
5.灯具安装根据布线图纸的指示，安装好灯具。
首先，连接好灯具的电线，再将灯具固定在预定位置上。
安装完成后，将电线从灯座中引入接线盒内，并进行接线。
6.安全检查在施工完成后，需要对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。
同时，还需检查开关、插座和灯具的工作情况，确保正常使用。
7.结束清理施工结束后，对施工现场进行清理，清除掉施工过程中产生的垃圾和杂物。
确保施工现场的整洁和安全。
二、施工方法1.先进行准备工作：包括测量和布线规划、准备工具和材料等。
2.安装线槽：根据布线图纸，在墙壁上划线并用电钻打孔，然后安装线槽。
3.安装接线盒：根据布线图纸，在合适的位置打孔并安装接线盒，并用螺丝固定好。
在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。
4.安装开关和插座：根据布线图纸的要求，连接好电线与开关插座，然后用绝缘胶带将接线部分进行包扎。
5.安装灯具：根据布线图纸的指示，连接好灯具的电线，然后将灯具固定在预定位置上。
6.进行安全检查：对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。

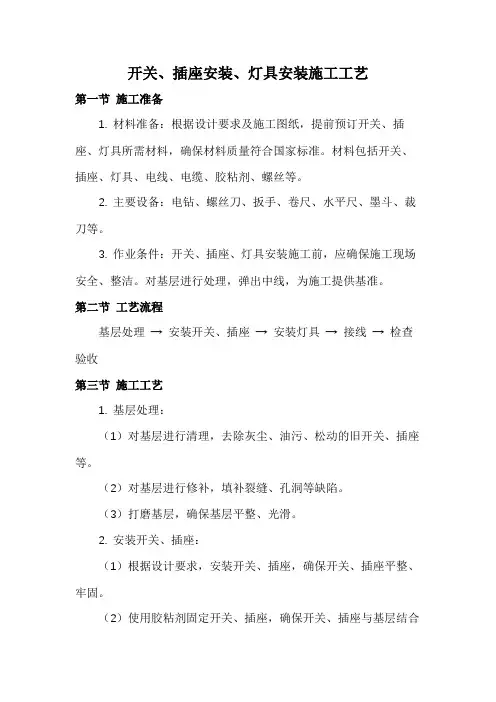

开关、插座安装、灯具安装施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订开关、插座、灯具所需材料，确保材料质量符合国家标准。
材料包括开关、插座、灯具、电线、电缆、胶粘剂、螺丝等。
2. 主要设备：电钻、螺丝刀、扳手、卷尺、水平尺、墨斗、裁刀等。
3. 作业条件：开关、插座、灯具安装施工前，应确保施工现场安全、整洁。
对基层进行处理，弹出中线，为施工提供基准。
第二节工艺流程基层处理→ 安装开关、插座→ 安装灯具→ 接线→ 检查验收第三节施工工艺1. 基层处理：（1）对基层进行清理，去除灰尘、油污、松动的旧开关、插座等。
（2）对基层进行修补，填补裂缝、孔洞等缺陷。
（3）打磨基层，确保基层平整、光滑。
2. 安装开关、插座：（1）根据设计要求，安装开关、插座，确保开关、插座平整、牢固。
（2）使用胶粘剂固定开关、插座，确保开关、插座与基层结合紧密。
（3）接线：将开关、插座与电线连接，确保接线牢固、无松动。
3. 安装灯具：（1）根据设计要求，安装灯具，确保灯具平整、牢固。
（2）使用螺丝固定灯具，确保灯具与基层结合紧密。
（3）接线：将灯具与电线连接，确保接线牢固、无松动。
4. 接线：（1）按照电路图接线，确保接线正确、无差错。
（2）检查接线是否牢固，无松动现象。
5. 检查验收：（1）对开关、插座、灯具进行全面检查，确保施工质量符合要求。
（2）对施工过程中发现的问题进行整改，直至达到设计要求。
第四节质量标准1. 主控项目：开关、插座、灯具安装施工平整、牢固；开关、插座、灯具与基层结合紧密；接线牢固、无松动。
2. 一般项目：施工过程中，确保施工工具干净、施工环境整洁；灯具表面无损伤、无明显色差。
第五节施工注意事项1. 严格遵守安全操作规程，确保施工人员安全。
2. 施工现场应保持整洁，防止环境污染。
3. 施工过程中，应采取措施降低噪音，减轻对周围环境的影响。
4. 施工废弃物应分类处理，严禁随意丢弃。

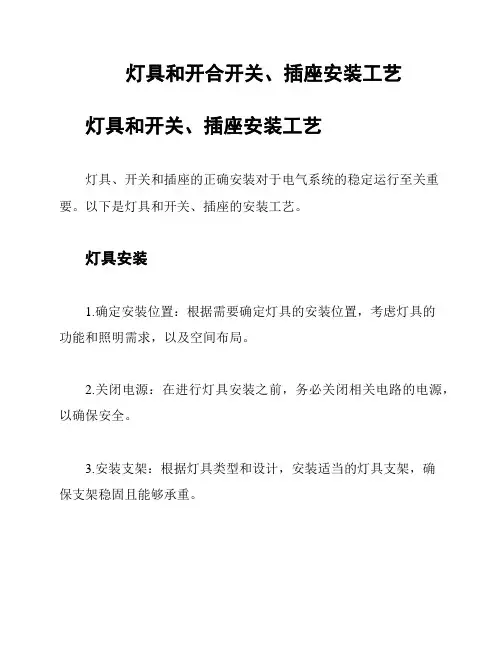

灯具和开合开关、插座安装工艺灯具和开关、插座安装工艺灯具、开关和插座的正确安装对于电气系统的稳定运行至关重要。
以下是灯具和开关、插座的安装工艺。
灯具安装1.确定安装位置：根据需要确定灯具的安装位置，考虑灯具的功能和照明需求，以及空间布局。
2.关闭电源：在进行灯具安装之前，务必关闭相关电路的电源，以确保安全。
3.安装支架：根据灯具类型和设计，安装适当的灯具支架，确保支架稳固且能够承重。
4.连接电源线：将灯具的电源线与电路中的电源线连接。
根据国家标准，使用正确的电线规格和连接方法，确保电线连接牢固可靠。
5.固定灯具：将灯具固定在支架上，确保灯具安装牢固，不会晃动或摇动。
6.调试灯具：完成安装后，重新开启电源，测试灯具的工作状态。
如有必要，根据照明需求进行调整和定位。
开关和插座安装1.确定安装位置：根据需要确定开关和插座的安装位置，考虑使用便利性和电器布局。
2.关闭电源：在进行开关和插座安装之前，务必关闭相关电路的电源，以确保安全。
3.选择合适的开关和插座类型：根据需要选择合适的开关和插座类型，确保其符合国家标准并适用于所需用途。
4.安装开关和插座盒：使用适当的工具将开关和插座盒安装在墙壁上，确保安装牢固。
5.连接电线：根据国家标准，使用正确的电线规格和连接方法，将开关和插座与电路中的电源线连接。
6.安装开关和插座面板：将开关和插座面板固定在开关和插座盒上，确保安装牢固。
7.调试开关和插座：完成安装后，重新开启电源，测试开关和插座的工作状态。
如有必要，进行调整和修正。
以上是灯具和开关、插座的安装工艺。
在进行安装过程中，务必遵循相关安全规范，并确保使用合适的工具和材料进行安装。
如遇到复杂或特殊情况，建议寻求专业电工的帮助和指导。

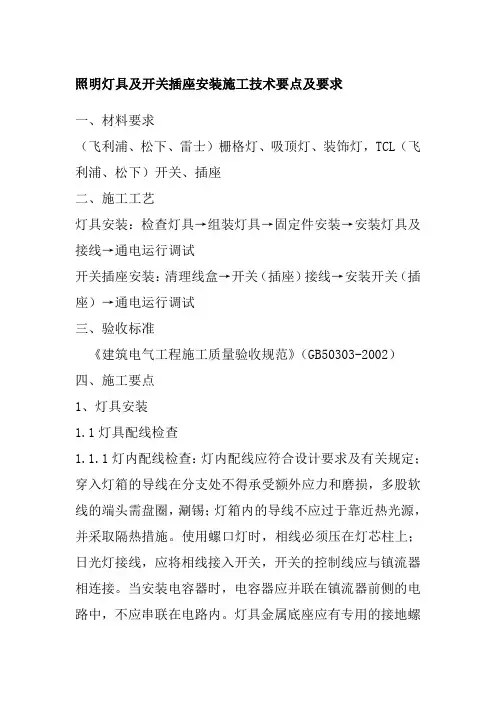

照明灯具及开关插座安装施工技术要点及要求一、材料要求（飞利浦、松下、雷士）栅格灯、吸顶灯、装饰灯，TCL（飞利浦、松下）开关、插座二、施工工艺灯具安装：检查灯具→组装灯具→固定件安装→安装灯具及接线→通电运行调试开关插座安装：清理线盒→开关（插座）接线→安装开关（插座）→通电运行调试三、验收标准《建筑电气工程施工质量验收规范》（GB50303-2002）四、施工要点1、灯具安装1.1灯具配线检查1.1.1灯内配线检查：灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；灯箱内的导线不应过于靠近热光源，并采取隔热措施。
使用螺口灯时，相线必须压在灯芯柱上；日光灯接线，应将相线接入开关，开关的控制线应与镇流器相连接。
当安装电容器时，电容器应并联在镇流器前侧的电路中，不应串联在电路内。
灯具金属底座应有专用的接地螺栓，部分灯具对外连接应有接线端子板。
1.1.2特征灯具检查：各种标志灯的指示方向正确无误；应急灯必须灵敏可靠；事故照明灯应有特殊标志。
1.2根据灯具说明书及示意图把各个灯具组装好。
1.3灯具重量大于3kg时，固定在螺栓或预埋吊钩上，同时对预埋吊钩按灯具重量的2倍做过载实验。
对于重量较轻的灯具可以直接用不少于2个螺钉固定。
1.4灯具安装1.4.1壁灯安装：壁灯安装时，灯具底座应用膨胀螺栓直接固定在墙上，成排安装的壁灯安装高度应一致，高低差不应大于5mm。
1.4.2吸顶灯安装：在灯位盒上安装吸顶灯，其灯具应完全遮盖住灯位盒，吸顶日光灯安装应在灯箱的底板上用电钻打好安装孔，并在灯箱上对着灯位盒的位置打好进线孔。
安装时，在进线孔处套上软塑料管保护，将电源线引入灯箱内。
使用膨胀螺栓固定灯箱，使其紧贴在建筑物表面上。
1.4.3吊链灯安装：吊链灯具的灯线不应受拉力，灯线宜与吊链编叉在一起。
1.4.4嵌入式灯具安装：嵌入顶棚内的灯具，灯罩的边框应压住罩面板或遮盖面板的板缝并应与顶棚面板贴紧，吊顶内的灯线应穿蛇皮管后，再与灯具连接。
开关、插座安装方法 照明开关、插座均为86系列，所有插座均为安全型，应急照明灯开关应带电源指示灯。
卫生间内开关、插座选用防潮、防溅型面板；有淋浴、浴缸的卫生间内开关、插座须设在 2区以外。
（1）工艺流程
（2）开关、插座安装
一般场所开关、插座安装。
将盒内的导线理顺，依次接线后，将盒内的导线盘成圆圈，放置在接线盒内。
所有开关的通断设置的方向必须一致，且操作灵活、接触可靠。
卫生间的开关、插座安装。
根据装修最终确定的卫生间面砖的网格线，将开关插座的专用接线盒安装于面砖的几何中心位置的墙体内，且开关插座的面板应紧贴砖面，安装端正。
开关和插座的安装方式相同。
开关在卫生间安装如下图所示：
开关与面砖安装安装图
符号说明：
1-开关
2-卫生间面砖
安装效果图
（3）通电检查
开关插座安装完成后，应做通电试运行前的检查，然后进行绝缘测试，按区域分楼层做好记录，作为送电试运行的参考依据。
分区域送电后，检查控制插座的漏电开关是否正常，并采用专用的测试器具检查插座的相线和零线是否接错，若有不正确，做好记录，待断电后逐个调整。
清理接线 开关插座安装 通电检查。
易安防配电箱、照明、开关插座安装工艺1、成套配电柜、控制柜（屏、台）和动力、照明配电箱安装1）操作工艺2）配电箱（盘）安装要求●配电箱（盘）应安装在安全、干燥、易操作的场所、配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。
●安装配电箱（盘）所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺栓固定。
●铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆二道。
预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
●配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用纺织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
●配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。
盘面引出及引进的导线应留有适当余度，以便于检修。
●导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
●配电箱（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
●垂直装设的刀闸及熔断器等电器上端接电源，不得减少导线股数。
●配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。
●TN-S低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。
●照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。
●照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。
●照明配电箱（板）内，应分别设置中性线N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。
照明的开关、插座安装施工工艺工艺流程：4.1清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
4.2 接线(1) 一般接线规定A开关接线：(a)同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；(b)电器、灯具的相线应经开关控制。
B 插座接线：(a)单相两孔插座有横装和竖装两种。
横装时，面对插座的上极接相线，下极接零线。
(b)单相三孔的接地线均应在上方，左零右火。
(2) 安装开关、插座准备。
先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
4.3 开关、插座安装(1) 一般安装规定A开关安装规定：(a)拉线开关距地面的高度一般为2—3m；距门口为150—200mm；且拉线的出口应向下；(b)扳把开关距地面的高度为1.4m，距门口为150—200mm；(c)暗装开关的面板应端正、严密并与墙面平；(d)开关位置应与灯位相对应，同一室内开关方向应一致；(e)成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；(g)在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；(h)民用住宅严禁装设床头开关；(i)明线敷设的开关应安装在不少于15mm厚的木台上。
B 插座安装规定：(a)暗装插座距地面不应低于30cm； (b)同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；(c)暗装的插座应有专用盒，盖板应端正严密并与墙面平；(d)落地插座应有保护盖板。
(2) 暗装开关、插座安装：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内(如果盒子较深，大于2.5cm时，应加装套盒)，对正盒眼，用机螺丝固定牢固。
线路敷设、开关、插座、灯具等电气安装工程施工工艺1、管槽敷设主要工作内容：根据施工图纸及现场测量,将使用材料按规格切割、打磨、套丝、煨弯等，管线吊筋的制作埋设，墙面线管的剔槽，线槽、线管的敷设,地线跨接等。
施工方法：金属管进场检查,测量镀锌管的壁厚,管径，要符合国标。
金属管内部处理打毛刺，以防穿线时破坏导线绝缘，根据设计图纸切割成一定长度,管口处理毛刺、套丝。
在吊杆上安装电线管的卡子和电线管,并与接线盒牢固固定，金属管加工部分刷防锈漆，管口加装塑料护口，管线安装要保证吊顶内金属软管的长度不超过1.5米，管路煨弯时，应采用专用煨管器，弯曲半径不小于管外径的6倍。
管路连接采用坚固式连接，管口应挫平，接头应牢固、紧密，管口应对齐，管路入箱盒时应加根母，开孔应齐整，其孔径应与管外径相符，并要求一管一孔，不得开长孔，铁制配电箱严禁用电气焊开孔，管子入箱盒时管口应齐整，不得大于3mm。
吊顶里的管路应按明配管路做法，横平竖直排列整齐，吊架上的管卡应牢固平整，其固定点与箱盒边缘的距离为200-300mm，管路中间吊点距离应符合规范规定。
管路通过伸缩缝，必须做好伸缩处理。
沿地面敷设的管路，配管后管口均需封闭，以防施工用水及其它物品掉入。
电气支路管线采用紧固式连接，顶丝应拧紧，保证不松动,连接牢固。
使用弯管器时，移动要适度，不得用力过猛,避免出现煨弯处凹扁度过大，或弯曲半径不够，造成穿线困难。
灯具、插座的支路管线布置合理，不得破坏结构。
管口不平齐的应挫平，打掉毛刺后再配管。
电气管线敷设在通风及水专业管道下方与热水管平行，最小间距应大于200mm，交叉最小间距大于100mm，与通风及上下水管道平行最小间距应大于100mm，交叉间距应大于50mm。
各吊架焊接牢固无变形，做好防腐处理，各横撑间的垂直净距与设计偏差不应大于5mm。
2、管内穿线1、主要工作内容根据设计图纸，明确设计意图，准确敷设导线根数，避免返工现象，在穿线过程中注意保护电线受损伤，接线确保符合工艺规定,保证安全可靠。
配电箱、开关、插座、灯具安装技术交底（1）施工准备施工电气工程安装前，要对使用的配电箱、开关插座、各种灯具和吊扇及附件的种类、型号、规格、颜色质量均符合设计和规范要求。
施工前对安装部位的孔洞进行修整边角和清除洞（孔）内的污染，并校正高度和长度、宽度及深度，达到要求方可安装。
安装用的马凳和架杆、架板应备齐，且检查无损后使用。
（2）人员组织配电箱安装组2人；开关、插座安装组6人；灯具、吊扇安装组4人。
组长负责各班组的任务和工作安排，作好自检记录工作；质检员有一人负责质量检查；技术员负责技术交底和灯具、开关、插座、配电箱等位置定位核查；施工员全面安排施工任务，并解决施工中遇到的有关施工方面的问题。
（3）施工工艺和施工操作关于配电箱安装的要求：①配电箱应安正，并平整牢固。
所需木砖及铁件等均应密切配合土建预埋准确。
配电箱与墙面接触的部位应进行防腐处理。
②削电线绝缘层应分层（两次）完成，第一次削区绝缘层，且削出裸线，长度要求适当；第二次削去电线保护层，其长度不应大于10mm。
③配电箱内铁壳、电缆外壳对不带电的金属外壳，均应妥善接地。
连接的方法是，先将接触面清除干净，然后将接地线用带有垫圈的螺栓拧牢在设备上，且保证良好接触。
④接完线后，清扫箱内安装中的杂物，绘出配电板单线系统图，贴在配电箱门的背面，或在板面做出回路标志，并在各熔断器上配上相应的熔丝。
⑤配电板如需装在预埋的铁箱内，应在安装前把铁箱用抹布擦干净，并检查管子的护圈是否足数。
⑥配电板上的各种电器布置（包括出线口等）距板面四边均不得小于30MM，各种电器间的水平距离也不得小于30MM。
其垂直距离应在拉闸时不碰到上面的闸尾为宜。
⑦暗装的配电板，底口应距地面1.5m;明装的配电板，底口应距地面1.8m；明装电度表底口应距地面1.8m。
⑧安装配电板时，先将固定配电板的螺丝孔钻好，然后固定配电板。
配电板上的连接线尽量用短线。
铜线接头必须搪锡，铝线绝缘要求用压接或电阻焊。
易安防配电箱、照明、开关插座安装工艺1、成套配电柜、控制柜（屏、台）和动力、照明配电箱安装1）操作工艺2）配电箱（盘）安装要求●配电箱（盘）应安装在安全、干燥、易操作的场所、配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。
●安装配电箱（盘）所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺栓固定。
●铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆二道。
预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
●配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用纺织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
●配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。
盘面引出及引进的导线应留有适当余度，以便于检修。
●导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
●配电箱（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
●垂直装设的刀闸及熔断器等电器上端接电源，不得减少导线股数。
●配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。
●TN-S低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。
●照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。
●照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。
●照明配电箱（板）内，应分别设置中性线N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。
●磁插式熔断器底座中心明露螺丝孔应填充绝缘物，以防止对地放电。
磁插保险不得裸露金属螺丝，应填满火漆。
●照明配电箱（板）内装设的螺旋熔断器其电源线应接在中间触点的端子，负荷线应接在螺纹的端子上。
●当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于下表所示。
●PE保护地线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：有机械性保护时为2.5 mm2；无机械性保护时为4 mm2。
●配电箱（盘）上的母线其相线应涂颜色标出，A相（L1）应涂黄色；B相（L2）应涂绿色；C相（L3）应涂红色；中性线N相应涂淡蓝色；保护地线（PE线）应涂黄绿相间双色。
●配电箱（盘）上电具，仪表应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。
其排列间距应符合下表规定。
●照明配电箱（板）应安装牢固，平正，其垂直偏差不应大于3mm，安装时，照明配电箱（板）四周应无空隙，其面板四周边缘应紧贴墙央，箱体与建筑物，构筑物接部分应涂防腐漆。
●固定面板的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于250mm，并应均匀地对称于四角。
●配电箱（盘）面板较大时，应有加强衬铁，当宽度超过500mm时，箱门应做双开门。
●立式盘背面距建筑物应不小于800mm；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于1mm，全长总误差不大于5mm。
盘面底口距地面不应小于500mm。
铁架明装配电盘距离建筑物应做到便于维修。
●立式盘应设在专用房间内或是加装栅栏，铁栅栏应作接地。
●成套柜、控制柜安装后，机械闭锁，电气闭锁动作准确、可靠。
动触头上静触头的中心线应一致，触头接触紧密。
二次回路辅助开关的切换接点应动作准确，接触可靠。
柜内照明齐全，抽屉式的电柜抽屉与柜体间的二次回路连接插片应接触良好。
●手车式柜安装后，检查防止电器误操作装置齐全，动作灵活可靠。
手车推拉轻便灵活，无卡阻，手推车和柜体间二次回路连接插件应接触良好，安全隔离板应开启灵活。
3）弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位；弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。
4）明装配电箱（盘）●铁架固定配电箱（盘）：将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。
煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。
再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。
待水泥砂浆凝固后方可进行配电箱（盘）的安装。
●金属膨胀螺栓固定配电箱（盘）：采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱（盘）。
其它方法是根据第3.3条弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。
●成套配电柜安装，单独安装时，应找好柜正面的和侧面的垂直度，成列安装时，可先把每个柜初调，就位后再精调第一台柜，再以第一台柜为基准逐台调整。
找正找平后柜面应一致，排列整齐，柜与柜之间及柜体与侧档板均应用螺栓拧紧，柜之间的缝隙小于2mm，盘面每1m高垂直度偏差小于1.5mm。
相领两盘盘面平整偏差不大于1mm。
5）配电箱（盘）的固定●在混凝土或砖墙上固定明装配电箱（盘）时，采用暗配管及暗分线盒和明配管两种方式。
如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上，同时将PE保护地线压在明显的地方，并将箱（盘）调整平直后进行固定、在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位、编上号。
●暗装配电箱的固定：根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。
如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。
不得在箱底板上抹灰。
安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。
●成套柜、控制柜、柜体与基础型钢采用镀锌螺栓连接，连接件应采用标准件。
基础型钢根据配电柜的尺寸大小制作，并进行防腐处理。
6）绝缘摇测●配电箱（盘）全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。
摇测项目包括相线与相线之间，相线与中性线之间，相线与保护地线之间，中性线与保护地线之间。
两人进行摇测，同时做好记录，做为技术资料存档。
●高压成套配电设备和布线、继电保护的交接试验必须符合国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。
照明灯具安装1)操作工艺2)灯具检查①、灯具检查：根据灯具的安装场所检查灯具是否符合要求●在易燃和易爆场所应采用防爆式灯具；●有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理；●潮湿的厂房内和户外的灯具应采用有泄水孔的封闭式灯具；●多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具；●灼热多尘场所（如出钢、出铁、轧钢等场所）应采用投光灯；●可缺受机械损伤的厂房内，应采用有保护网的灯具；●震动场所（如有锻锤、空压机、桥式起重机等），灯具应有防震措施（如采用吊链软性连接）；●除开敞式外，其它各类灯具的灯泡容量在100W及以上者均应采用瓷灯口。
②、灯内配线检查：●灯内配线应符合设计要求及有关观定；●穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；●灯箱内的导线不应过于靠近热光源，都应采取隔热措施。
●使用螺灯口时，相线必须压在灯芯柱上。
③特征灯具检查：●各种标志灯的指示方向正确无误；●应急灯必须灵敏可靠；●事故照明灯具应有特殊标志；●供局部照明的变压器必须是双圈的，初次级均应装有熔断器；●携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在同一护套内。
3)灯具安装①普通灯具安装●塑料（木）台的安装。
将接灯线从塑料（木）台的出线孔中穿出，将塑料（木）台紧贴住建筑物表面，塑料（木）台的安装孔对准灯头盒螺孔，用机螺丝将塑料（木）台固定牢固。
如果在圆孔楼板上固定塑料（木）台，应按图3-66的方法施工。
●把从塑料（木）台甩出的导线留出适当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木）台的台面。
用软线在接灯线芯上缠绕5～7圈后，将灯线芯折回压紧。
用粘塑料带和黑胶布分层包扎紧密。
将包扎好的接头调顺，扣于法兰盘内，法兰盘（吊盒、平灯口）应与塑料（木）台的中心找正，用长度小于20mm的木螺丝固定。
●自在器吊灯安装：首先根据灯具的安装高度及数量，把吊线全部预先掐好，应保证在吊线全部放下后，其灯泡底部距地面高度为800～1100mm之间。
削出线芯，然后盘圈、涮锡、砸扁。
根据已掐好的吊线长度断取软塑料管，并将塑料管的两端管头剪成两半，其长度为20mm，然后把吊线穿入塑料管。
把自在器穿套在塑料管上。
将吊盒盖和灯口盖分别套入吊线两端，挽好保险扣，再将剪成两半的软塑料管端头紧密搭接，加热粘合，然后将灯线压在吊盒和灯口螺柱上。
如为螺钉口，找出相线，并作好标记，最后按塑料（木）台安装接头方法将吊线灯安装好。
②日光灯安装●吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。
找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。
如果日光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。
灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上。
把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。
●吊链日光灯安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上，非全在建筑物顶棚上安装好塑料（木）台，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护导线，压入灯箱内的端子板（瓷接头）内。
将灯具导线和灯头盒中甩出的电源线连接，并用粘塑料带和黑胶布分层包扎紧密。
理顺接头扣于法兰盘内，法兰盘（吊盒）的中心应与塑料（木）台的中心对正，用木螺丝将其拧牢固。
将灯具的反光板用机螺丝固定在灯箱上，调整好灯脚，最后将灯管装好。
③各型花灯安装●组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严密。
