电气照明器具及配电箱安装工艺工法

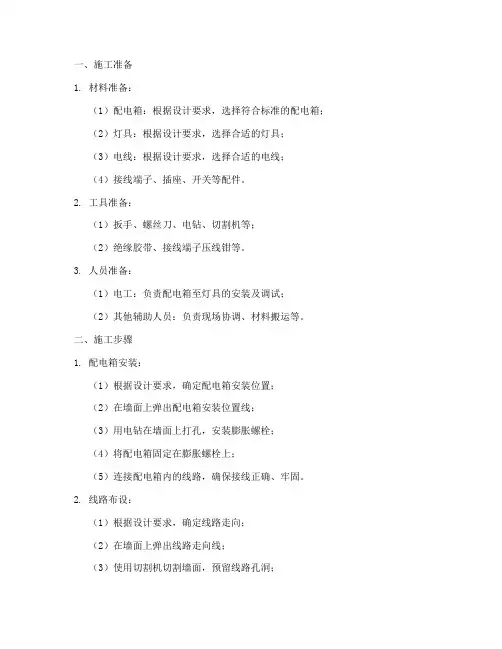

一、施工准备1. 材料准备：（1）配电箱：根据设计要求，选择符合标准的配电箱；（2）灯具：根据设计要求，选择合适的灯具；（3）电线：根据设计要求，选择合适的电线；（4）接线端子、插座、开关等配件。

2. 工具准备：（1）扳手、螺丝刀、电钻、切割机等；（2）绝缘胶带、接线端子压线钳等。

3. 人员准备：（1）电工：负责配电箱至灯具的安装及调试；（2）其他辅助人员：负责现场协调、材料搬运等。

二、施工步骤1. 配电箱安装：（1）根据设计要求，确定配电箱安装位置；（2）在墙面上弹出配电箱安装位置线；（3）用电钻在墙面上打孔，安装膨胀螺栓；（4）将配电箱固定在膨胀螺栓上；（5）连接配电箱内的线路，确保接线正确、牢固。

2. 线路布设：（1）根据设计要求，确定线路走向；（2）在墙面上弹出线路走向线；（3）使用切割机切割墙面，预留线路孔洞；（4）将电线穿入孔洞，连接至配电箱；（5）检查线路连接是否牢固、可靠。

3. 灯具安装：（1）根据设计要求，确定灯具安装位置；（2）在墙面上弹出灯具安装位置线；（3）用电钻在墙面上打孔，安装膨胀螺栓；（4）将灯具固定在膨胀螺栓上；（5）连接灯具与配电箱的线路，确保接线正确、牢固。

4. 接线端子连接：（1）将电线的一端剥皮，露出铜芯；（2）将铜芯插入接线端子；（3）使用压线钳压紧接线端子，确保连接牢固；（4）重复步骤（1）至（3），完成所有线路的连接。

5. 系统调试：（1）关闭电源，检查所有线路连接是否正确；（2）开启电源，检查灯具是否正常工作；（3）如发现问题，及时检查并处理。

三、施工注意事项1. 施工过程中，确保电源关闭，防止触电事故；2. 线路连接要牢固、可靠，避免因松动导致短路、火灾等事故；3. 线路布设要合理，避免影响其他设施的使用；4. 施工现场要保持整洁，施工完成后及时清理。

四、施工质量要求1. 线路连接正确、牢固，无松动现象；2. 灯具安装位置准确，固定牢固；3. 系统调试正常，灯具工作稳定。

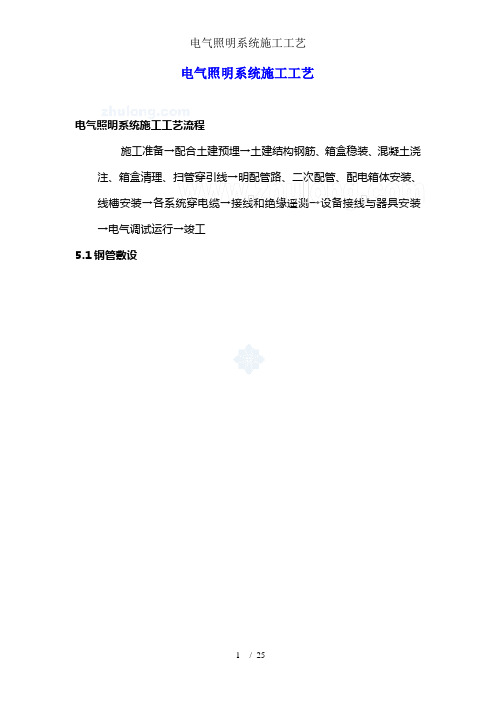

电气照明系统施工工艺电气照明系统施工工艺流程施工准备→配合土建预埋→土建结构钢筋、箱盒稳装、混凝土浇注、箱盒清理、扫管穿引线→明配管路、二次配管、配电箱体安装、线槽安装→各系统穿电缆→接线和绝缘遥测→设备接线与器具安装→电气调试运行→竣工5.1钢管敷设5.1.1施工工艺流程：明管敷设1.跨接接地线1.地板上部做法吊顶内护墙板内管路敷设地线连接2.木砖法预制加工管弯、支架、吊架测定盒、箱及固定点位置支架、吊架固定方法1.胀管法2.防腐处理3.预埋铁件焊接法4.稳注法5.剔注法6.抱箍法盒、箱固定变形缝处理管路敷设与连接2.地板上（下）部做法1.管路敷设2.管路连接3.管进盒、箱1.冷煨管1住箱、盒2.切管3.套丝1.管箍丝扣连接3.管送盒、箱2.防腐处理变形缝处理1.地板上部做法暗管敷设预制加工2.地板上（下）部做法暗管敷设方式1.随墙（砌体）配管2.大模板现浇混凝土墙配管3.现浇混凝土楼板配管4.预制空心楼板配管管路连接2.焊接套管连接测定箱盒位置地线连接1.跨接地线稳住箱盒2.托板稳住灯头盒5.1.2工艺要求墙体暗配管要在钢筋网片绑扎完，有工作面时，电工即插入作业。

管盒固定不要直接焊接在钢筋上。

铁盒应预先在盒上下加焊两根Φ6钢筋。

塑料盒要采用有穿筋孔的盒，配合时盒上附加的Φ6钢筋用火烧丝绑扎在钢筋网上固定牢固。

根据设计图纸和洽商要求，确定箱盒的位置与标高。

计算好箱盒上开孔数量、方向、与开孔位置，用专用工具（开孔器）开孔，严禁用气焊或电焊开孔。

管入箱体位置要尽量贴近箱体底部，管路要排列整齐，不要斜入或成束。

稳装箱盒时，箱盒口要尽量贴近模板或墙面，防止拆模后盒口过深。

拆模后箱盒口距墙面、顶板不应超过10。

稳装箱盒时，在图纸给定标高基础上（以土建50线为标准）适当提高20，以防止打完砼后标高降低。

管路超过下列长度时应加接线盒：无弯时30m设置接线盒、有一个弯时20m设置接线盒、有两个弯时15m设置接线盒、有三个弯时8m设置接线盒。

配电箱安装施工方案及工艺方法1、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测2、操作工艺2.1配电箱安装要求（1）配电箱应安装在安全、干燥、易操作的场所，如设计无特殊要求，配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

（2）导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如多股导线与端子排连接时，应加装压线端子(鼻子)，然后一起涮锡，再压按在端子排上。

如与压线孔连接时，应把多股导线涮锡后穿孔用顶丝压接，注意不得减少导线股数。

（3）导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

一般情况一孔只穿一线，但下列情况除外：1）指示灯配线；2）控制两个分闸的总闸配线线号相同；3）一孔进多线的配线。

（4）配电箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺丝的端子上。

（5）配电箱内盘面闸具位置应与支路相对应，其下面应装设卡片框，标明回路名称。

（6）配电箱内的交流、直流或不同电压等级电源，应具有明显的标志。

（7）配电箱盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电(特殊情况除外)。

（8）配电箱上的小母线应带有黄(Ll相)、绿(.L2相)、红(L3相)、淡蓝(N零线)等颜色，黄绿相间双色线为保护地线。

（9）配电箱上电具、仪表应牢固平正整洁、间距均匀，铜端子无松动，启闭灵活，零部件齐全。

（10）在照明配电工程中，当采用TN一C系统时，N线干线不应设接线端子板(排)。

当采用TN～C～S系统时，一般应在建筑物进线π接配电箱内分别设置N母线和PE母线，并自此分开。

电源进线的PEN线应先接到PE母线上，再以连接板或其他方式与N母线相连，N 线应与地绝缘，PE线应采用专门的导线，并应尽量靠近相线敷设。

（11）配电箱内应分别设置零线(N)和保护地线(PE线)汇流排，各支路零线和保护地线应在汇流排上连接，不得绞接，并应有编号。

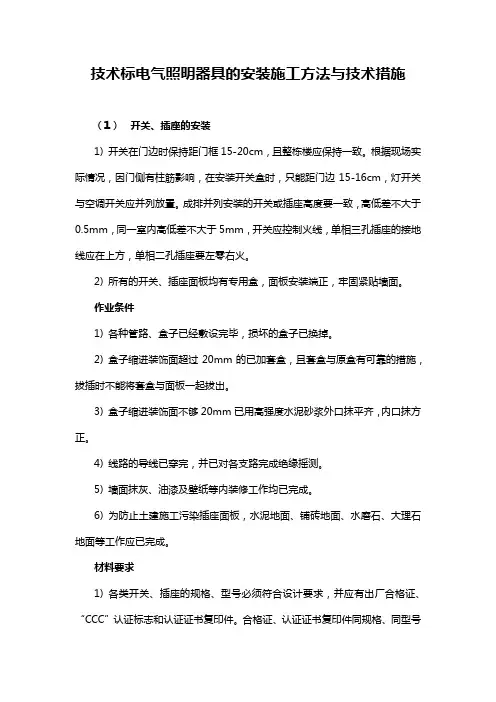

技术标电气照明器具的安装施工方法与技术措施（1）开关、插座的安装1) 开关在门边时保持距门框15-20cm，且整栋楼应保持一致。

根据现场实际情况，因门侧有柱筋影响，在安装开关盒时，只能距门边15-16cm，灯开关与空调开关应并列放置。

成排并列安装的开关或插座高度要一致，高低差不大于0.5mm，同一室内高低差不大于5mm，开关应控制火线，单相三孔插座的接地线应在上方，单相二孔插座要左零右火。

2) 所有的开关、插座面板均有专用盒，面板安装端正，牢固紧贴墙面。

作业条件1) 各种管路、盒子已经敷设完毕，损坏的盒子已换掉。

2) 盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拔插时不能将套盒与面板一起拔出。

3) 盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐，内口抹方正。

4) 线路的导线已穿完，并已对各支路完成绝缘摇测。

5) 墙面抹灰、油漆及壁纸等内装修工作均已完成。

6) 为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

材料要求1) 各类开关、插座的规格、型号必须符合设计要求，并应有出厂合格证、“CCC”认证标志和认证证书复印件。

合格证、认证证书复印件同规格、同型号应各备一张。

2) 塑料(台)板应具有足够强度，应平整、无弯翘变形等现象，并有产品合格证。

3) 进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套、电工常用工具等。

（2）质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303—2002)的规定。

主控项目1) 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。

配电柜、箱安装施工工艺一、引言配电柜、箱是电力系统中重要的组成部分，起到了电力供应、控制和保护作用。

合理的安装配电柜、箱可以提高设备的安全性和运行可靠性。

因此，本文将介绍针对配电柜、箱安装施工的工艺方法。

二、安装前的准备工作1.进行现场勘测在安装前要充分了解工作现场的情况，包括现场环境、机电设备接线图等，确保施工设计准确无误。

2.检查设备清单与货物检查设备清单与货物，核对数量、型号和规格，确保一致无误。

3.准备工具与器材准备必要的工具和器材，包括吊装工具、电工器材等。

三、配电柜、箱安装工艺1.确定安装位置根据设计方案和现场实际情况，确定安装位置和方向。

2.安装悬挂支架根据配电柜、箱的尺寸和重量，安装悬挂支架，注意支架要牢固可靠，避免支架变形或失稳。

3.配电柜、箱吊装用专业的吊装工具将配电柜、箱吊装到悬挂支架上，并将其固定。

4.配电柜、箱接线按照设备接线图和电气图纸，将所有电缆、引线、端子等接线固定牢固。

5.调整安装位置和水平根据设备的需要并结合现场实际情况，调整安装位置和水平，确保配电柜、箱的稳定性和安全性。

6.进行接地保护对配电柜、箱和其它周边设备进行接地保护，以防止电气意外伤害发生。

7.进行系统检查进行系统检查，包括对所有接线、接口、设备状态等进行检查，确保设备和系统运行的安全可靠性。

四、安装后的检测和调整1.进行运行试验安装完成后，应进行全面的运行试验，包括电气、机械、控制等方面的试验。

2.检查设备参数对所有设备参数进行检查和调整，以达到设计要求，并对安装质量进行评估，以确保安全可靠性。

3.录入相关信息将安装的设备信息和相关数据记录在电脑或手册中，以便日后管理和维护。

五、安全注意事项在配电柜、箱安装过程中，必须牢记安全第一的原则，严格遵守以下注意事项：1.避免在雨天操作。

2.在配电柜、箱吊装过程中，要确保安全牢靠。

3.在施工中，要注意电气安全，禁止触电。

4.遵守安全操作规程，严格遵守现场管理制度。

强电(电气照明)系统安装工艺流程1. 前期准备- 分析系统需求，确定工程范围和规模；- 编制施工方案，包括设计、材料和人力资源的安排；- 做好安全措施的准备，确保施工过程安全可控。

2. 施工准备- 准备所需材料和工具，确保施工顺利进行；- 搭建安全的施工场所，保证施工环境良好；- 对施工区域进行临时电源的设置，供应必要的电力。

3. 线路敷设- 根据设计图纸，选定合适的走线路径；- 进行电缆的敷设，保证线路的安全可靠；- 确保线路之间的距离符合相关规定，防止干扰或短路的发生。

4. 开关插座安装- 根据需求，选定合适的开关插座类型；- 进行开关插座的安装，保证接线正确，接地可靠；- 进行必要的试验和调试，确保开关插座工作正常。

5. 照明设备安装- 根据设计要求，选择适宜的照明设备；- 进行照明设备的安装和连接，确保电源接线正确；- 进行必要的试验和调试，确保照明设备正常工作。

6. 微机控制设备接线安装- 根据设计要求，选择适宜的微机控制设备；- 进行接线和安装，保证电源接线正确，接地可靠；- 进行必要的试验和调试，确保设备工作正常。

7. 系统调试- 对整个强电(电气照明)系统进行系统性的调试；- 检查线路连接是否正常，设备运行是否稳定；- 检测灯光亮度和色彩是否符合设计要求。

8. 安全验收- 根据相关标准和规范，进行安全验收；- 检查安装是否符合相关要求和法规；- 编制相关验收报告，并进行归档。

以上是强电(电气照明)系统安装的工艺流程，通过严格按照流程进行操作，可以确保系统安装的质量和安全性。

在每个工序中，要注意施工人员的安全防护和合理安排，确保施工过程顺利进行。

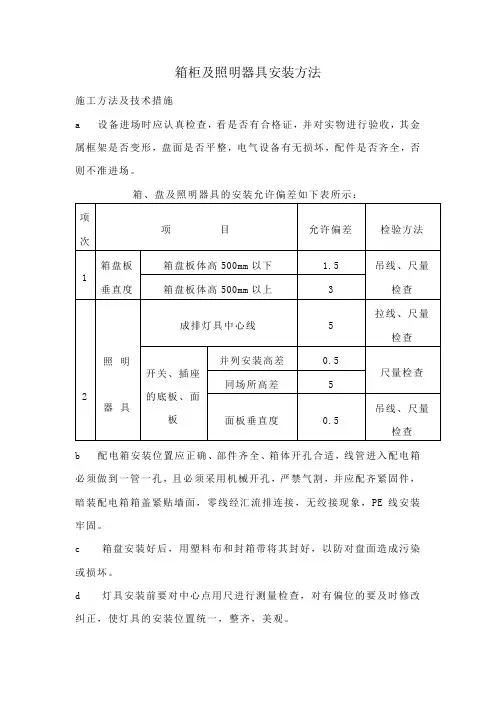

箱柜及照明器具安装方法
施工方法及技术措施
a 设备进场时应认真检查，看是否有合格证，并对实物进行验收，其金属框架是否变形，盘面是否平整，电气设备有无损坏，配件是否齐全，否则不准进场。

箱、盘及照明器具的安装允许偏差如下表所示：
b 配电箱安装位置应正确、部件齐全、箱体开孔合适，线管进入配电箱必须做到一管一孔，且必须采用机械开孔，严禁气割，并应配齐紧固件，暗装配电箱箱盖紧贴墙面，零线经汇流排连接，无绞接现象，PE线安装牢固。

c 箱盘安装好后，用塑料布和封箱带将其封好，以防对盘面造成污染或损坏。

d 灯具安装前要对中心点用尺进行测量检查，对有偏位的要及时修改纠正，使灯具的安装位置统一，整齐，美观。

e 地下室有成排的日光灯，安装时，事先拉线定位，使灯具纵向.横向.斜向以及水平高度上都成一直线,按规范要求,偏差不大于5mm，对链吊、管吊日光灯，还应调整其灯脚，使等脚都在同一直线上。

f 开关、插座安装前，将盒内的杂物清干净，开关.插座应用机螺丝固定,严禁采用木螺丝,面板螺孔处盖帽应齐全。

g 单股铜芯线2.5mm以下，在插入接线孔时应拗成双股，并将螺丝顶住后压紧，防止松动。

h 照明器具安装完毕后，进行线路测试，并做好记录，绝缘电阻不小于0.5兆欧。

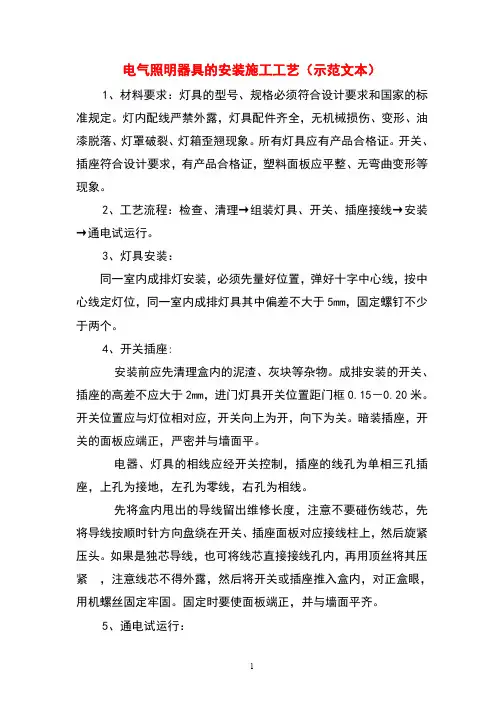

电气照明器具的安装施工工艺（示范文本）
1、材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。

灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪翘现象。

所有灯具应有产品合格证。

开关、插座符合设计要求，有产品合格证，塑料面板应平整、无弯曲变形等现象。

2、工艺流程：检查、清理→组装灯具、开关、插座接线→安装→通电试运行。

3、灯具安装：
同一室内成排灯安装，必须先量好位置，弹好十字中心线，按中心线定灯位，同一室内成排灯具其中偏差不大于5mm，固定螺钉不少于两个。

4、开关插座:
安装前应先清理盒内的泥渣、灰块等杂物。

成排安装的开关、插座的高差不应大于2mm，进门灯具开关位置距门框0.15－0.20米。

开关位置应与灯位相对应，开关向上为开，向下为关。

暗装插座，开关的面板应端正，严密并与墙面平。

电器、灯具的相线应经开关控制，插座的线孔为单相三孔插座，上孔为接地，左孔为零线，右孔为相线。

先将盒内甩出的导线留出维修长度，注意不要碰伤线芯，先将导线按顺时针方向盘绕在开关、插座面板对应接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接接线孔内，再用顶丝将其压紧，注意线芯不得外露，然后将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。

固定时要使面板端正，并与墙面平齐。

5、通电试运行：
灯具、配电箱安装完毕，且各线路的绝缘电阻测试合格后方允许通电试运行。

通电后应仔细检查和巡视，检查灯具的控制顺序相对应。

如果发现问题，必须先断电，然后查找原因进行修复。

照明电气安装工程施工方案及工艺方法一. 引言照明电气安装工程是建筑中必不可少的一项工作，它涉及到建筑物内部的电气设备安装和照明系统的布置。

合理设计和施工方案可以保证电气设备的安全和照明系统的正常运行。

本文将介绍照明电气安装工程的施工方案和工艺方法。

二. 施工方案1. 总体方案在进行照明电气安装工程前，首先需要进行施工方案的设计。

施工方案应包括以下内容：- 安装位置的确定：根据建筑物的布局和实际需求，确定照明设备和电气设备的安装位置。

- 设备选型：根据照明需求和建筑物的特点，选择适合的照明设备和电气设备。

- 系统布线方案：确定电气设备之间的布线方案，确保各电气设备之间能够正常连接。

- 安全保护方案：制定相关电气安全保护措施，确保施工过程和使用过程中的安全性。

2. 照明系统方案照明系统是照明电气安装工程的核心部分，它直接影响到建筑物的照明效果。

因此，要制定合理的照明系统方案。

具体包括以下方面：- 照明设备的选择：根据建筑物的用途和需求，选择适合的照明设备，如灯具、灯管等。

- 灯具布置方案：根据建筑物的布局和照明需求，确定灯具的布置位置，保证照明均匀和照明效果好。

- 照明控制方案：设计合理的照明控制系统，包括开关控制、调光控制、智能化控制等，以提高能源利用率和照明的灵活性。

3. 电气设备安装方案电气设备安装是照明电气安装工程中的重要环节，合理的安装方案能够保证电气设备的安全和正常运行。

具体包括以下方面：- 电缆敷设：根据建筑物的布局和电气设备之间的布线方案，进行电缆的敷设。

- 接线盒安装：根据电缆的走向和接线需求，合理安装接线盒，保证电气设备之间的连接质量。

- 现场接线：按照接线图纸和电缆的接线要求，进行现场接线，保证接线的正确和可靠。

三. 工艺方法1. 施工准备在进行照明电气安装工程之前，必须进行施工准备工作。

具体包括：- 施工设备准备：准备所需的工具和设备，如电钻、铁锹、螺丝刀等，以便顺利进行施工。

动力、照明配电箱（盘）安装施工工艺工法1 前言1.1工艺工法概况本标准规定了动力、照明配电箱（盘）安装的施工要求、方法和质量控制标准。

本标准介绍的动力、照明配电箱（盘）安装施工是当前最基本、常见的工艺方法。

1.2工艺原理先进行测量放线，再经过各种安装方式把配电箱固定在墙体或安装支架上。

2 工艺工法特点在配电箱的安装过程中既要按照施工标准及图纸去施工，还要根据现场实际情况、配电箱的实际大小去安排合理的安装空间。

3 适用范围本工艺工法适用于一般工业与民用建筑内10kV及以下配电箱（盘）的安装工程。

4 主要引用标准《建筑工程施工质量验收统一标准》（GB50300）《建筑电气工程施工质量验收标准》（GB50303）5 施工方法动力、照明配电箱（盘）安装工艺大体可分为以下几个步骤：施工前准备、测量定位、配电柜安装、接线、绝缘测试、通电试运行、验收。

6 工艺流程及操作要点6.1施工工艺流程6.1.1明装配电箱施工工艺流程见图16.1.2暗装配电箱施工工艺流程见图26.2操作要点6.2.1设备验收检查及测量定位1 根据设备清单由建设单位、监理单位、施工单位和设备生产厂家共同进行检查验收、并做好记录。

检查验收设备在运输过程中，外包装有无损坏现象。

2 对其所供应的设备附件及设备的规格、型号应符合设计要求；设备清单附件、备品齐全；产品合格证、产品的技术文件齐全。

3 柜体外观检查无损伤、变形，油漆无损坏；柜体内部电气元件、绝缘瓷件齐全，无缺损。

柜、屏、台上的标识器件表明被控设备编号及名称或操作位置，接线端子有编号，且清晰、工整、不易脱色，闭锁装置动作准备、可靠。

4 如设备到场不能立即安装时，应存放在室内或能避雨雪、风沙的干燥场所，对有特殊要求的装置性设备和元器件按规定保管。

5 根据施工图纸、现场实际条件及配电箱实际尺寸，进行配电箱（盘）的定位弹线。

6.2.2明装配电箱（盘）支架制作安装依据配电箱的底座尺寸制作配电箱支架。
