通信设备机柜及蓄电池架安装施工作业指导书

一、工程概述本工程采用动力负荷和控制负荷合并供电的220V直流系统，主厂房机组直流采用许继电源有限公司提供的非凡2SLA-1105的1100Hh阀控式密封铅锌蓄电池。

每台机组共一组蓄电池，每组蓄电池104只。

电气综合楼升压站直流采用许继电源有限公司提供的非凡2SLA-220的200Hh阀控式密封铅锌蓄电池，共一组，蓄电池104只。

主厂房机组及电气综合楼升压站的蓄电池采用双层电池架布置，每组蓄电池一个电池安装架。

二、编制依据1、中国能源建设集团广东省电力设计研究院施工图纸2、《华电顺德能源站项目电气专业施工组织设计》3、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-2002。

4、《电气装置安装工程蓄电池施工及验收规范》GB50172-20125、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20146、《绿色施工导则》建质[2007]233号7、相关图纸及厂家使用说明书。

三、施工准备四、主要施工方案1、蓄电池室已移交电仪，通风照明已投用，地面清洁。

2、蓄电池支架安装符合设计要求。

3、蓄电池开箱检查合格后运输。

4、蓄电池安装间距、高度一直，极性符合要求。

6、蓄电池安装后及时使用塑料布封盖。

五、施工工艺流程蓄电池安装的主要施工步骤：施工前的准备→施工安全技术交底→领料→设备及材料运输→安装前的检查→组装蓄电池支架→确定基准面、标注支架安装位置→支架固定→支架卫生清理→支架安装验收→蓄电池就位→蓄电池位置调整→蓄电池连接线安装→蓄电池巡检装置安装及接线→蓄电池卫生清理→安装验收第一部分蓄电池安装第二部分蓄电池充、放电充放电条件检查：对蓄电池的安装、零件附件质量及连接紧固进行认真检查；充电电源及充电设备应保证充电的顺利进行。

六、施工注意事项1、蓄电池搬运时应防止脱滑损伤。

2、使用小拖车运电池时，必须有专人扶稳、扶牢，要防止小拖车及蓄电池倾倒。

3、现场搬运道路畅通，不能有绊脚物存在，蓄电池应一次到位。

通信电源设备施工作业指导书一、施工前的准备工作1.确定施工前的设备布置方案，包括设备位置、布线路径等。

2.检查施工现场的环境是否符合要求，确保安全施工。

3.查看设备和材料的配送情况，确保施工所需的设备和材料齐全。

二、设备安装1.根据设备安装图纸，安装设备支架和固定设备。

2.安装电源线路和信号线路，注意线路的敷设路径和固定。

3.进行设备的接地连接，确保接地电阻符合要求。

三、设备调试1.连接设备的电源线路，进行电源线的接线端子的连接，确保接线牢固。

2.按照设备调试程序，对设备进行调试。

3.检查设备的工作状态，确保设备正常运行。

四、设备保养和维护1.定期检查设备的运行状态，发现问题及时处理。

2.清洁设备的灰尘和污垢，确保设备散热良好。

3.定期更换设备的滤芯和保护装置。

五、施工安全注意事项1.施工现场必须戴好安全帽、安全鞋等个人防护用品。

2.在施工前，必须对电源进行正确的断电操作，并设置明显的安全警示标志。

3.严禁未经授权的人员操作设备，确保施工过程的安全性。

六、施工质量检验1.对设备的安装连接进行检验，确保接线牢固，接地电阻符合要求。

2.对设备的调试结果进行检验，确保设备正常运行。

3.对施工过程中的安全措施进行检验，确保施工过程的安全性。

七、施工总结与文件归档1.进行施工总结，对施工过程中遇到的问题和经验进行总结。

2.归档施工图纸、工作记录、设备调试记录等相关文件，确保文件的完整性和安全性。

以上是通信电源设备施工作业的基本指导内容，根据具体情况和实际需求，可以进行适当的调整和补充。

在施工过程中，应严格按照施工规范和安全操作要求进行操作，确保施工质量和安全。

同时，还应及时与相关人员进行沟通和协调，确保施工进度和效果的达到预期目标。

蓄电池设备安装及充放电作业指导书1 工程概况1.1 工程概况××电厂工程直流系统包括动力直流系统和控制直流系统。

动力直流主要给直流负荷提供电源，动力直流负荷主要包括直流油泵、交流不停电电源装置、事故照明及厂用电系统的断路器合闸电源等。

控制直流用于电气设备的控制、测量、保护、信号等，还包括热工专业的控制、保护等。

1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：直流盘安装××面，蓄电池安装××组及蓄电池组充放电。

1.2.2 施工工期施工准备：2天直流盘安装：3—5天蓄电池安装：8—10天蓄电池充放电：每组5—7天2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并已由专业公司技术负责人组织进行图纸会检，确认图纸无问题。

3.1.2施工方案已确定，并经项目部技术负责人审核批准。

3.1.3施工场地能够满足施工要求，材料预算已批准，设备已到货。

3.1.4施工技术措施编制完毕。

3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。

3.2 作业人员3.3 作业工机具3.4 安全防护用品及其它用品3.5 工序交接3.5.1施工前检查与蓄电池安装有关的建筑物的建筑工程质量，结果应符合国家现行的建筑工程施工及验收规范中的有关规定。

3.5.2蓄电池安装前，建筑工程及其辅助设施尤其是照明、通风及下水应按设计要求全部竣工，并验收合格。

4 作业程序4.1 蓄电池安装4.2 直流系统盘柜安装5 施工方法及步骤5.1蓄电池安装及充放电5.1.1蓄电池支架安装根据安装图纸厂家安装手册，安装蓄电池支架。

蓄电池支架与墙壁之间的距离应与图纸一致。

5.1.2 蓄电池检查及安装1) 设备到现场应由供应部门组织甲方、监理及工地进行开箱检查，结果应符合下列要求：①包装及密封应良好。

②开箱检查，蓄电池型号、规格应符合设计要求，附件齐全，元件无损坏现象。

一.总则1.为保证蓄电池组旳工程安装质量，增进工程施工技术水平旳提高，保证蓄电池组旳安全运行，制定本作业指导书，作为统一旳施工作业技术准则。

2.本作业指导书合用于电压为220V及以上，容量为350A·h蓄电池组安装。

3.根据工程实际状况，本指导书重要简介免维护蓄电池施工工艺。

二.工艺流程1.开箱检查设备抵达现场后，应在规定期限内作验收检查，并应符合下列规定：a.包装及密封良好。

b.开箱检查清点数量，型号、规格应符合设计规定；附件齐全，元年无损坏及漏液状况。

c.产品旳技术文献齐全。

d.电池如长期放置，需拧紧密闭气塞，清理洁净，在极柱上涂抹防腐脂。

2.施工准备2.1将蓄电池室打扫洁净，做到清洁、干燥、通风良好。

2.2设备支架安装按照图纸设计尺寸，将厂家所电池支架安装到蓄电池室，找平找正，固定牢固。

如有支架掉漆现象则在电池安装前进行补漆。

2.3半蓄电池逐一用干布擦试洁净，搬运到蓄电池室内。

在搬运摆放过程中，严禁将蓄电池倒置或重叠，严禁是电池正、负极短路。

3.蓄电池安装3.1蓄电池组安装3.1.1蓄电池安装前，应按下列规定进行外观检查：a.蓄电池槽应无裂纹、损伤、槽盖应密封良好。

b.蓄电池旳正、负端柱必须极性对旳，并应无变形；防酸栓、催化栓等部件应齐全无损伤；滤气帽旳勇气性能良好。

c.连接条、螺栓及螺母应齐全。

3.1.2清除蓄电池表面污垢时，应采用酒精擦拭。

3.1.3蓄电池组旳安装应符合下列规定。

a.蓄电池放置旳平台，基架及间距应符合设计规定。

b.蓄电池安装应平稳，间距均匀；同一排、列旳蓄电池应高度一致，排列整洁。

c.连接条及抽头旳接线应对旳，接头连接部分应涂以电力复合脂，螺栓应紧固。

d.有抗需规定期，其抗震设施应符合有关规定，并牢固可靠。

3.1.4蓄电池旳引出电缆旳敷设除应满足《电缆线路施工及二次接线工艺作业指导书》旳内容外，还应满足下列规定：a.电缆旳引出线应用塑料带标明正、负极旳极性，红色为正，兰色为负。

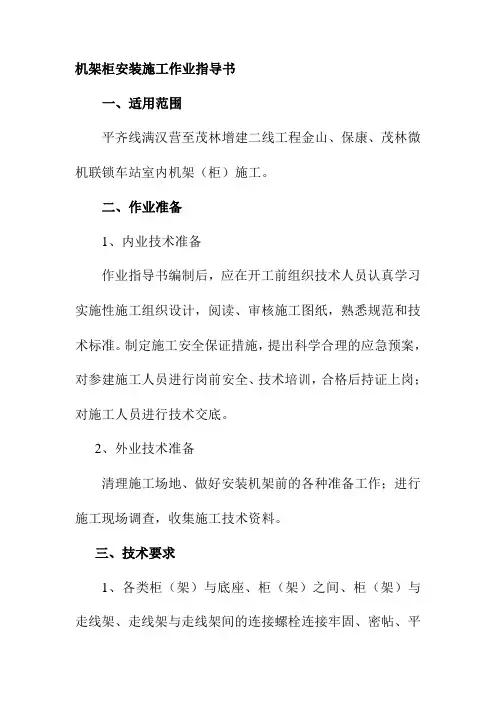

机架柜安装施工作业指导书一、适用范围平齐线满汉营至茂林增建二线工程金山、保康、茂林微机联锁车站室内机架（柜）施工。

二、作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。

制定施工安全保证措施，提出科学合理的应急预案，对参建施工人员进行岗前安全、技术培训，合格后持证上岗；对施工人员进行技术交底。

2、外业技术准备清理施工场地、做好安装机架前的各种准备工作；进行施工现场调查，收集施工技术资料。

三、技术要求1、各类柜（架）与底座、柜（架）之间、柜（架）与走线架、走线架与走线架间的连接螺栓连接牢固、密帖、平直，底座着地不悬空。

2、机柜(架)安装应横平竖直、端正稳固，每列柜（架）应在同一直线上，同类机柜（架）高低在同一平面上；排间距离符合设计要求。

3、机柜(架)与走线架(槽)连接后,走线架(槽)应平直、牢固；走线架上应敷设底板。

4、走线架(槽)与机架涂漆颜色应协调一致。

四、施工程序与工艺流程1、施工程序机架（柜）安装是机械室内施工最前期，最基本的工作，因此须提前准备施工机具，按照先安装，再配线，最后焊线的施工程序进行施工。

2、工艺流程（1）机架（柜）安装工艺流程(图8)图8 机架（柜）安装工艺流程（2）联锁机柜安装工艺流程（图9）图9 联锁机柜安装工艺流程五、施工要求1、机柜安装（1）室内设备外壳、漆层无损，附件齐全、完好，各种表示铭牌正确、齐全、字迹清楚。

（2）各种机柜（架）的规格、型号、安装位置、排列顺序、安装方式，配线的规格、型号，端子配置应符合设计要求。

（3）配线电缆排列整齐；配线邦扎整齐、美观；配线焊接牢固，不得有假焊、毛刺、脱股、断股现象，焊接端子片套塑料管，套管与端子间松紧合适。

（4）室内机架（柜）安装完成后，进行配线、焊线，然后按照施工图核对并依次通导。

（5）根据室内布置图的机柜的设计位置，逐排逐架放置。

每排机架间螺栓连接。

云南省火电建设公司作业文件昆DQ. -2005 昆明二电厂一期新建工程2×300MW机组主厂房及网络继电器室蓄电池组安装作业指导书1 范围本作业指导书适用于昆明二电厂一期新建工程2×300MW发电机组主厂房及网络继电器室蓄电池组安装及充放电。

2引用标准《电气装置安装工程蓄电池施工及验收规范》（GB50172- 92）《电气装置安装工程质量检验及评定规程》（DL/T5161.1~5161.17-2002）《电力建设安全工作规程》（DL5009.1-2002）《电力建设安全健康及与环境管理规定》3编制依据根据上述引用标准、设计图、威海文隆电池有限公司GFM系列阀控式密封铅酸蓄电池厂家说明书编制而成。

4工程概况和工作量4.1昆明二电厂一期新建工程主厂房内安装蓄电池组六组，其中动力负荷用两组，每组由104只GFM-1500型蓄电池组成；控制负荷用四组，每组由52只GFM-400型蓄电池组成。

网络继电器室负荷用两组，每组由52只GFM-300型蓄电池组成。

4.2本期蓄电池布置方式：主厂房内为支架式，网络继电器室内为柜装式。

蓄电池组安装及充放电工作量：5 作业准备和条件5.1作业准备5.1.1人员配备有该项工作经验的熟练工人参加蓄电池组安装及充放电，人员配备6~12人。

5.1.2工机具配备：工机具配备表5.2作业条件5.2.1对建筑的要求5.2.1.1耐酸地面、墙面已施工结束验收合格，地面排水坡度及池水孔符合要求。

5.2.1.2门窗已安装好。

5.2.1.3屋顶确无漏水，上下水道已畅通。

5.2.2对照明灯具的要求蓄电池室内的施工照明，应为具有防酸防爆保护的正式照明，在开始安装电池前投用。

5.2.3对通风设施的要求与蓄电池室有关的轴流风机，通风管路在安装蓄电池前安装试转完毕，且控制开关应设在室外。

5.2.4对充放电装置的要求5.2.4.1直流充电屏、充电电缆（正式）安装完毕并已验收，且充电屏已调试完毕。

通信设备安装作业指导书一、概述本指导书为通信设备安装作业提供详细的步骤和操作说明，以确保设备安装过程的准确性、高效性和安全性。

请在进行通信设备安装时严格按照以下步骤进行操作。

二、准备工作1. 确定设备安装的位置和布置计划，包括设备放置的房间、机柜、机架等。

2. 确保所需的设备已全部到位，包括通信设备、电源线、接线线缆等。

3. 检查设备是否完好无损，并与所购买的清单进行核对。

三、安装步骤1. 安装设备的支架或底座，确保其牢固可靠。

2. 将设备放置在支架或底座上，注意设备的正面朝向和接口位置的一致性。

3. 连接电源线，确保设备的供电。

4. 连接接线线缆，根据设备间的连接关系进行正确连接。

5. 检查所有接口连接是否牢固，防止出现松动或接触不良的情况。

6. 针对特定设备，如路由器或交换机，根据网络拓扑和配置要求进行相关设置。

四、安全注意事项1. 在进行设备安装时，务必注意个人安全，佩戴必要的防护设备，如手套、护目镜等。

2. 确保设备周围的工作区域干净整洁，防止杂物或其他物品影响设备安装。

3. 注意通信设备的重量和尺寸，选择适当的工具和设备进行搬运和安装。

4. 在设备操作过程中遵循设备制造商的相关安全规范和操作指南。

五、调试与测试1. 确保设备安装完毕后，进行相应的调试和测试工作，以验证设备的正常运行。

2. 运行相关软件或命令，检查设备的连接状态和信号质量。

3. 通过连通性测试，验证设备之间的连接是否正常。

4. 如发现问题或异常情况，及时记录并寻求专业人员的帮助解决。

六、保养与维护1. 在设备安装完成后，定期进行设备的保养与维护工作，防止设备的老化和损坏。

2. 清洁设备表面和设备周围的工作区域，确保设备运行的良好环境。

3. 定期检查设备的线缆连接，确保连接的可靠性。

4. 根据设备制造商的建议，更换设备的部件和耗材。

七、结束语通过遵循本指导书的步骤和操作要求，可以确保通信设备的安装工作有序、高效和准确。

在设备安装完成后，我们建议定期进行设备的检查和维护，以确保设备的长期稳定运行。

通信电源设备施工作业指导书单位：编制：复核：审批：2013年3月7日发布 2012年3月8日实施1、适用范围适用于渝利铁路第2标段通信电源设备施工作业。

2.作业准备2.1内业技术准备组织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后上岗。

2.2 外业技术准备调查机房既有设施、设备的状况，编制安全保证措施；与机房管理单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。

电源单项设备上电检验之前，应确认设备配线正确、外部电源正常、接地良好。

检验所用仪器、仪表应经计量检验，并在计量检验有效期内使用。

3 技术要求3.1 设备运输及开箱技术要求1、对厂家提出设备包装要求，包装要有防潮、防尘、防蚀、防碰等措施，以便经受大批货物的运输和装卸，保证货物安全到达现场没有任何损坏。

2、设备到货后先检查设备在运输时的码放是否符合技术要求（方向及层数）；卸车时尽量使用机械装卸，不得磕碰及破坏原包装；检查包装外观是否有损坏现象并做好记录。

3、设备开箱时应有监理单位人员和厂家技术配合人员在场，打开包装时应小心轻拿轻放，开箱后根据内附的装箱单检查到货设备是否与装箱单相符并做好记录。

3.2 高频开关电源设备（包括交直流配电部分）技术要求1、硬件和软件系统技术要求应采用模块式的硬件结构，便于扩充，并能容纳新业务和新技术。

提供的设备应全部采用经过老化测试和严格筛选的优质元器件，组装过程应有严格的质量控制，确保长期使用的高稳定性、高可靠性，系统构成应具有冗余和容错等安全措施。

2、机械结构要求设备的总体结构应充分考虑安装、维护的方便和扩充容量或调整设备数量的灵活性，实现硬件模块化。

应具有足够的机械强度和钢度。

设备的安装和固定方式应具有防震抗振能力。

通信设备安装作业指导书第一部分：前期准备工作1.设备规划：根据客户需求，确定通信设备的类型、数量和布局位置。

同时，考虑到设备的供电需求和网络接入方式。

2.材料准备：准备安装所需的通信设备、配件以及工具。

确保所有材料的数量和规格符合要求，并保证质量合格。

3.网络测试：在进行设备安装之前，需要先测试网络的可用性。

通过使用网络测试仪器，检测网络线缆的连接和传输速度等参数，以确保网络稳定。

第二部分：设备安装准备1.安装位置的选择：根据通信设备的特点和功能，选择合适的位置进行安装。

确保设备位置与网络接入点、电源插座的距离合理，便于设备的连接和供电。

2.准备安装工具：根据设备的安装要求，准备相应的工具，如电钻、扳手、螺丝刀等。

保证工具完好，并确保操作人员具备使用工具的技能。

3.安全措施：在进行设备安装之前，需保证操作人员具备安全意识和安全知识。

严格遵守相关安全规定，佩戴好安全防护装备，确保工作过程安全。

第三部分：设备安装步骤1.安装设备：根据设备的安装要求，将设备固定在预定位置上。

确保设备稳固可靠，并按照设备的所需安装方向进行安装。

2.连接网络：根据设备的网络接口要求，连接网络线缆。

确保连接线缆的质量良好，接头牢固可靠，并进行相关网络测试，确保设备的网络正常。

3.供电接入：根据设备的供电要求，接入电源。

确保电源插座的质量可靠，电线接头牢固，并检查设备的供电情况，确保设备的正常运行。

4.系统配置：根据设备的配置要求，进行相应的系统配置。

设置网络参数、IP地址等，确保设备与其他设备能够正常通信。

第四部分：设备测试和调试1.功能测试：安装完成后，进行设备的功能测试。

检查设备的各项功能是否正常运行，如信号传输、网络连接等。

2.质量检查：对安装的设备进行质量检查。

检查设备的外观是否完好、没有损坏，各个连接部分是否紧固可靠。

3.问题解决：在测试和调试过程中，如发现设备存在问题，应及时进行解决。

对于无法解决的问题，需要及时与上级报告，并寻求专业技术人员的帮助。

蓄电池安装检查及充放电施工作业指导书一、铅酸蓄电池安装检查施工步骤：1、铅酸蓄电池安装前按下列要求进行外观检查：a.蓄电池槽无裂纹、损伤，槽盖密封良好。

b.蓄电池的正负端柱极性必须正确，并无变形。

c.极板上的活性物质与栅板结合紧密，无脱落现象，极板无弯曲变形。

d.连接条、螺栓及螺母齐全。

2、蓄电池安装a.蓄电池采用专用小车和吊具进行安装，全部电池按图纸要求就位，在找正前要反复检查和校对蓄电池的极性，使蓄电池的正极和相邻电池的负极相连接，确认无误后，在纵横向拉白线绳对电池进行找平找正，不平处垫铅皮找平，蓄电池要安装平稳、间距均匀，同一排、列的蓄电池槽高低一致、排列整齐。

b.连接条保持清洁，接线前逐个测量电池电压达到规定值，连接要正确。

接头连接部分涂电力复合脂，以免电解液漏出腐蚀连接板和螺栓。

连接螺栓紧固，紧固力矩值符合厂家说明书要求，避免由于连接松动造成过热。

c.有抗震要求时，抗震件安装符合厂家要求，并牢固可靠。

d.蓄电池的液面线放在便于检查的一侧。

e.按次序贴上蓄电池编号。

二、蓄电池充放电施工步骤：(1)初充电前对全组蓄电池再进行一次认真的检查，核对蓄电池的极性，检查整个线路的接线是否正确，测量蓄电池组的绝缘电阻合格。

(2)交流电源要保证连续供电72h以上，充电设备运转良好。

(3)组织好值班人员，准备好测量用的仪表、仪器，充电前对室温及每个蓄电池的端电压进行测量并做好记录。

(4)蓄电池充电时要符合下列要求：a.采用恒流充电法充电时，其最大电流不得超过制造厂规定的最大允许电流值。

b.采用恒压充电法充电时，其充电的起始电流不得超过最大允许电流值，单体电池的端电压不得超过2.4V。

(5)蓄电池充电时不得进行明火作业，否则必须停下充电，并加强通风等防火措施。

(6)初充电时，电解液的温度控制在15℃-40℃范围内，最高不得超过45℃，一旦超过要减小充电电流，采取降温措施（风冷或水冷），并延长充电时间。

(7)初充电期间每隔1h记录一次充电电流及电池的总电压。

目录1、适用范围2、编制依据3、工程概况及主要工程量4、作业人员的资格及要求5、主要机械及工、器、具6、施工准备7、流程图及技术要求与标准8、安全风险分析9、安全注意事项10、环保注意事项1、适用范围适用于#2机单控室蓄电池的安装。

2、编制依据2.1江苏电力设计院设计图纸2.2《电气装置安装工程蓄电池施工及验收规范》(GB50172-92)2.3《蓄电池施工质量检验》(DL/T5161.9-2002)2.4电力建设安全工作规程（DL5009.1-22）3、工程概况及主要工程量江苏张家港华兴电力有限公司2×395MW燃气-蒸汽循环发电机2#机组电气设备间蓄电池的安装由江苏省电力设计院设计。

张家港华兴电厂采用德国HOPPECKE密封免维护固定型铅酸蓄电池组，数量如下：a）6 OPzV420 104只b）16 OPzV420 103只4、参加作业人员的资格和要求4.1参加作业人员必须通过三级安全教育并通过安全考试，方可参加施工。

4.2作业人员必须熟悉设计院施工图及厂家资料，明确蓄电池布置及蓄电池施工工序、要求，并有较强的责任心及相应的理论知识。

4.3施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录，作业人员必须掌握施工规范、验评规程的要求，明确施工质量标准及工艺要求。

4.4作业人员要有良好的工艺作风，严格按照技术交底和作业指导书要求进行作业，并认真实行质量自检。

4.5作业负责人应有一定的蓄电池及盘柜安装经验，明确蓄电池的施工工序、方法及要求，具有一定的施工组织能力。

5、主要机械及工、器、具5.1吊运机械：吊车、货车5.2工、器具：切割机、电焊机、水平仪、冲击电钻、手枪电钻、撬棒、榔头、力矩扳手、平扳手、卷尺、角尺、线垂、钢丝刷、毛刷、专用板车、水平尺、内六角扳手等。

6、施工准备工作6.1施工技术准备1.1施工技术准备施工图纸应到齐，作业相关人员应认真学习图纸，理解设计要求。

1.2技术人员应仔细审核电气图纸及土建相关图纸，及时联系设计人员进行交底并组织相关部门对图纸进行会审。

铁路通信工程施工作业指导书机架安装（1）机架安装位置应符合机房平面设计要求。

（2）机架安装应垂直，机面上下端倾斜偏差应不大于机架高度的2‰。

（3）两机架应靠紧，同一列机架应平齐无明显参差，相邻机架应在机架上方用连接板进行连接，机架间的缝隙不应大于1mm 。

（4）根据机房种类不同，设备机架的安装分为：在有防静电地板的机房内安装和在水泥地面的机房内安装两种情况。

1）水泥地面条件下机柜安装根据工程设计图纸确定机柜的正确安装位置；确定机柜固定的打孔位置；用电锤在正确的位置上打孔，钻头的大小应和提供的膨胀螺丝相符；打孔时要保持电锤与地面垂直，打孔深度应为膨胀螺丝的膨胀管长度加上锥头长度，打孔完毕后应去除孔内的灰尘。

如果地面特别坚固平滑（如地板砖等）可先用铳子在孔位上凿一个凹坑以帮助钻头定位；将机柜移到正确位置用膨胀螺丝带母初步固定，然后用水平尺测量机柜的水平和垂直情况，并以配发的不同厚度的U型垫片来调节机柜的水平垂直度。

机柜调节水平、垂直后，再行对角、交叉紧固膨胀螺丝，以固定机柜。

2）有防静电地板条件下机柜安装机架安装前，应先根据防静电地板上表面与水泥地面的距离选择合适的防震支架，然后将支架用膨胀螺丝固定在地面上，并调节好水平。

而后再按照（1）中有关机架安装内容所述把机架设备固定在支架上。

注意：防震支架的上表面应和防静电地板上表面平齐，所有紧固螺丝应配弹簧垫片和平垫。

（5）光纤配线架（ODF）、数字配线架（DDF）、综合配线架等各类配线架安装时，在满足上述机架安装要求外，要注意做到端子板布置应符合设计要求，各种标志、标识应正确齐全，各类子框、子架安装位置应正确、牢固、统一，满足线缆布放和卡接工作需求。

（6）对设备机架内的子框、板件的安装应在佩带防静电手环的条件下进行。

安装时，应严格按照各类设备的安装手册要求，并在硬件督导的指导下进行。

（7）在机房面积允许的条件下，注意电源设备机架应单列设置。

如受机房面积限制，各类设备同列安装时，一般应按照蓄电池及电源机架、配线及传输、数据机架、无线设备机架的顺序布放。

通信工程室内设备安装作业指导书（通信专业）1.适用范围适用于铁路通信工程信息室内设备安装施工。

2.作业准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3.技术要求3.1机架和设备到达现场后应进行开箱检查。

3.2固定防震底座，按照施工设计要求采用合适的加固方式。

3.3设备机架的安装位置应符合设计要求。

3.4机架安装应牢固端正、垂直偏差不应大于机架高度的1‰。

，列内机架面应平齐。

3.5机房内交流电源线、直流电源线、光纤、各种通信线等，应按不同的路由分开布放。

3.6各种线缆应按顺序出线，布放应顺直、整齐，无扭绞、交叉及溢出线槽。

3.7线缆弯曲应均匀、圆滑。

3.8各种线缆应均匀绑扎固定。

3.9线缆接入设备时，应留有一定的余量，余留长度应统一。

3.10敷设好的缆线两端应贴有标签，标明型号、长度及起止设备名称等必要信息。

3.11机房内各种配线中间不应有接头。

4.施工程序与工艺流程 4.1 施工程序施工程序为：施工准备→设备开箱→划线定位→安装设备底座和电缆线槽→安装机柜→安装系统设备→设备配线→检查测试→检验验收。

4.2 工艺流程5.施工要求 5.1施工准备5.1.1材料准备：设备底座，膨胀螺栓，电缆线槽，绑扎带，角钢，连接螺栓，线缆。

5.1.2技术准备：在施工前，项目部专业工程师应对现场技术人员、施工人员进行书面和现场技术交底，使之熟悉施工图纸、技术标准及设计要求，交底表双方应签字。

5.1.3施工前要熟悉各类设备的技术规格、性能，熟读产品说明书。

必要时工程部组织相关人员学习，并邀请厂家现场指导。

蓄电池安装作业指导书1. 引言蓄电池是电池组的重要组成部分，在储能系统中发挥着至关重要的作用。

正确安装蓄电池能够确保储能系统的正常运行，并提高电池的寿命和性能。

本指导书旨在提供蓄电池安装步骤和注意事项，以帮助使用者正确安装蓄电池。

2. 蓄电池安装前准备工作在进行蓄电池安装之前，需要进行一些准备工作，以确保安装过程顺利进行。

以下是一些准备步骤：2.1 安全措施- 确保工作场所通风良好，以防止气体积聚。

- 佩戴适当的个人防护装备，如手套和防护眼镜。

- 注意防止触及电池的正负极，避免短路和电击风险。

2.2 工具准备- 确保准备好所需的安装工具，如扳手、螺丝刀等。

2.3 检查蓄电池- 在安装之前，检查蓄电池外观是否完好，如有破损或渗漏现象应予以修复或更换。

3. 蓄电池安装步骤3.1 确定安装位置- 根据系统需求和安全考虑，选择合适的安装位置。

- 确保安装位置稳固平整，且能够承受蓄电池的重量。

3.2 固定蓄电池- 使用适当的固定装置，将蓄电池安装在选定的位置上。

- 确保蓄电池固定牢固，防止在振动或运输过程中发生位移。

3.3 连接蓄电池- 根据蓄电池的正负极性，将蓄电池与系统进行正确连接。

- 注意连接的稳固性，避免接触不良或松动导致的电压损失。

3.4 接地连接- 根据系统要求，确保蓄电池的接地连接可靠。

- 使用合适的接地线缆，将蓄电池与接地系统连接。

4. 注意事项4.1 温度控制- 在安装蓄电池时，应注意环境温度对蓄电池的影响。

- 避免将蓄电池暴露在极端高温或低温环境中，以确保其正常运行。

4.2 维护和检查- 定期检查蓄电池的外观和连接是否正常。

- 清洁蓄电池表面，并清除可能导致接触不良的污垢或腐蚀物。

4.3 充电注意事项- 仅使用适当的充电器对蓄电池进行充电。

- 遵循充电器操作说明，确保充电器与蓄电池兼容。

5. 安全警示5.1 遵循规程- 在安装和维护蓄电池时，严格遵守相关的安全操作规程和规定。

5.2 避免短路- 注意避免蓄电池正负极的直接接触，以避免短路引发的安全风险。

通信设备机柜及蓄电池架安装施工作业指导书一、工作概述二、施工准备1.确认施工现场的具体位置，并根据实际情况合理安排施工时间。

2.查看设计图纸，了解设备机柜及蓄电池架的规格、尺寸和数量。

3.准备所需工具和设备，如螺丝刀、扳手、电钻、蓄电池等，确保施工过程顺利进行。

4.确认施工现场是否有足够的通风、照明和安全设施。

三、施工步骤1.安装通信设备机柜：a.根据设计图纸确定机柜的安装位置，并使用水平仪确认水平度。

b.使用螺丝刀和螺丝将机柜固定在地面或墙面上。

c.将通信设备放置在机柜内，并根据设备规格进行合理排列。

d.根据设备的连接要求，进行设备间的接线，并确保接线牢固可靠。

e.检查整个机柜的安装情况，确保固定牢固、设备有序。

2.安装蓄电池架：a.根据设计图纸确定蓄电池架的安装位置，并使用水平仪确认水平度。

b.使用螺丝刀和螺丝将蓄电池架固定在地面或墙面上。

c.将蓄电池放置在蓄电池架上，并进行合理排列。

d.根据蓄电池的连接要求，进行蓄电池间的接线，并确保接线牢固可靠。

e.检查整个蓄电池架的安装情况，确保固定牢固、蓄电池有序。

3.安全检查及调试：a.确保机柜内、蓄电池架上没有杂物，电线接头端子牢固可靠。

b.检查机柜和蓄电池架是否固定牢固，是否存在松动情况。

c.进行设备的调试，确认设备能够正常运行，无漏电、短路等不良现象。

d.确认所有工具和设备已整理归位，现场整洁干净。

四、安全注意事项1.在进行安装施工作业前，必须穿戴好安全防护装备，包括安全帽、工作服、防护眼镜等。

2.施工过程中需严格按照施工流程进行，不得越过规定程序操作。

3.在使用电钻等电动工具时，必须注意安全，确保电路不漏电、无短路，避免触电、火灾等意外事故。

4.施工现场要保持整洁，将工具和材料摆放整齐，避免杂物堆放造成安全隐患。

5.施工人员需严格遵守施工现场的规定和安全操作规程，如禁止吸烟、携带易燃易爆物品等。

五、施工质量验收1.完成安装施工后，由专门人员对机柜和蓄电池架进行检查，并核对设计图纸中的规格、尺寸和数量。

一、工程概述：本期工程主厂房直流系统#1机组设三组蓄电池，其中一组对动力负荷和直流事故照明负荷供电,另两组对控制负荷供电。

布置于集控楼0米层。

,220V动力直流系统蓄电池为一组：104只/组，每只2V、1800Ah，型号：GMF-1800；110V控制直流系统蓄电池为二组：52只/组，每只2V、600Ah，型号：GMF-600，220V蓄电池安装为单层双列布置，110V蓄电池安装为单层单列布置；网络继电器室设110V控制直流系统蓄电池二组，52只/组，每只2V、420Ah，GMF-420，蓄电池安装为双层双列布置，供货厂家：淄博蓄电池厂。

二、编制依据：1、华润电力菏泽电厂一期工程图纸（山东鲁能电力设计院），电气部分，第10卷。

2、淄博蓄电池厂厂家技术资料3、《电气装置安装工程蓄电池施工及验收规范》（GB50172-1992）。

4、《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）5、《电力建设安全工作规程》（DL 5009.1-2002）。

6、火力发电工程建设标准强制性条文执行表格（电气部分）三、施工准备1、主要工器具、机械已具备使用条件。

.2、工具及防护用品:吊带、内六方扳手、耐酸工作服、耐酸胶靴、耐酸手套、卷尺等已具备。

3、量具：万用表、温度计、兆欧表等经检测合格。

4、措施性材料：抹布、苏打水、清水、塑料布、油漆桶、毛刷。

5、人力：负责人1名、技术员1名、调试工2名、安装工6人。

四、施工工艺流程及工艺标准、要求：2、均衡充电3、浮充电注：C为蓄电池蓄电容量；n为电池只数。

○1下列情况下需对蓄电池组进行均衡充电：a、浮充电运行的电池组，落后单体电池的浮充电压低于2.20Vb、循环放电使用的电池组，落后单体电池的开路电压低于2.10Vc、做额定容量测试前，应对电池进行均衡充电d、深度放电后，在短时间内需要急速回充e、停电搁置超过3个月f、长期达不到浮充要求,每半年进行一次g、放电后24小时之内未及时充电h、过电流放电(电流大于规定20%)、过电压放电(单体低于1.5V)和过电量放电(超过额定容量10%)。
