测量习题集规范标准答案
- 格式：doc
- 大小：594.12 KB
- 文档页数：45
下载文档原格式
合集下载
工程测量练习题库与参考答案
工程测量练习题库与参考答案一、单选题（共40题，每题1分，共40分）1、经纬仪的视准轴是（）oA、望远镜目镜光心与十字丝中心的连线B、望远镜物镜光心与目镜光心的连线C、望远镜物镜光心与十字丝中心的连线D、通过水准管内壁圆弧中点的切线正确答案：C2、在小范围内，在测大比例尺地形图时，以（）作为投影面。
A、圆球面B、水平面C^大地水准面D、参考椭球面正确答案：B3、全站仪的主要技术指标有最大测程、测角精度、放大倍率和（）oA、最小测程B、自动化和信息化程度C、测距精度D、缩小倍率正确答案：C4、为了表示首曲线不能反应而又重要的局部地貌，按二分之一基本等高距描绘的等高线，称为（）。
A、首曲线B、计曲线C、助曲线D、间曲线正确答案：D5、地形图比例尺的大小是以（）来衡量的。
A、比例尺的精度B、比例尺的分子C、比例尺的倒数D、比例尺的比值正确答案：D6、控制测量中，可以不考虑控制点通视的是（）oA、三角网测量B、GPS测量C、边角网测量D、导线测量正确答案：B7、关于闭合导线角度测量，做法正确的是（）。
A、观测右角B、左右角任意观测C、观测左角D、观测内角正确答案：D8、经纬仪管水准器检验校正的目的是（）。
A、使水准管气泡居中B、使水准管轴垂直于视准轴C、使水准管轴垂直于竖轴D、使水平度盘水平正确答案：C9、两不同高程的点，其坡度应为两点（）之比，再乘以100%oA、高差与其平距B、高差与其斜距C、平距与其斜距D、高程与其平距正确答案：A10、GPS绝对定位直接获得的测站坐标，其系统为（）。
A、北京54B、CGCS2000C、西安80D、WGS84正确答案：DIK水准仪置于A、B两点中间，A尺读数a=1.523m,B尺读数b=1.305m,仪器移至A点附近，尺读数分别为a'=1.701m,b'=1.462m,则（A、11I1CCB、110CCC、11I1VVD、11MVV正确答案：B12、在1:1000的地形图上，量得AB两点间的高差为0.586m,平距为5.86cm,则BA两点连线的坡度为()。
测量学与数字化测图习题集_第03章 角度测量_答案
27
垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角。，也称竖直 角或高度角，垂直角的角值为0~360。而视线与铅垂线的夹角称为天顶距，天顶距之 的角值范围为。0-180。
测水平角可用竖丝瞄准，测竖直角可用横丝瞄准。
2．经纬仪有几个主要部分组成，各部分的作用如何？ 经纬仪分基座、照准部、度盘、读数系统等几个部分组成。 基座上有三个脚螺旋，其作用是整平仪器，粗略整平以基座上的圆水准器气泡 居中为标志，精确整平用照准部上的水准管进行，精确整平后水准管气泡应居中; 基座底板巾心有连接螺旋孔，用于仪器安置时与三脚架上的连接螺丝配合固紧仪器。 照准部是经纬仪的主要部件，照准部部分的部件有水准管、光学对点器、支架、 横轴、竖直度盘、望远镜、度盘读数系统观测窗等。照准部绕纵轴水平旋转，瞄准 目标时的制动、微动由水平制动螺旋和水平微动螺旋来控制。望远镜绕横轴旋转， 盼准目标时，由竖直制动和微动螺旋控制。 光学经纬仪度盘有水平度盘和垂直度盘，均由光学玻璃制成。水平度盘安装在 纵轴轴套外围，未与纵轴固连，故不随照准部转动，但是可通过水平度盘位置变换 轮使其转动。垂直度盘与横轴固连，以横轴为中心随望远镜一起在坚直面内转动。
28
轴重合。 盘左盘右观测取平均值；精确对中和整平。
6．经纬仪测回法测水平角，可以削减哪些误差的影响？ 视准轴不垂直于横轴；横轴不垂直于竖轴；度盘偏心误差
7．测水平角时对中的目的是什么？整平的目的是什么？用光学对中器对中、整 平的操作方法如何？
对中的目的是使仪器的中心与测站的标志中心位于同一铅垂线上。 整平的目的是使仪器的竖轴铅垂，水平度盘水平。 采用光学对中器进行对中，应与整平仪器结合进行，其操作步骤如下： （１）将仪器置于测站点上，三个脚螺旋调至中间位置，架头大致水平。使光 学对中器大致位于测站上，将三脚架踩牢。 （２）旋转光学对中器的目镜，看清分划板上的圆圈，拉或推动目镜使测站点 影像清晰。 （３）旋转脚螺旋使光学对中器对准测站点。 （４）伸缩三脚架腿，使圆水准气泡居中。 （５）用脚螺旋精确整平管水准管转动照准部 90゜，水准管气泡均居中。 （６）如果光学对中器分划圈不在测站点上，应松开连接螺旋，在架头上平移 仪器，使分划圈对准测站点。 （７）重新再整平仪器，依此反复进行直至仪器整平后，光学对中器分划圈对 准测站点为止。

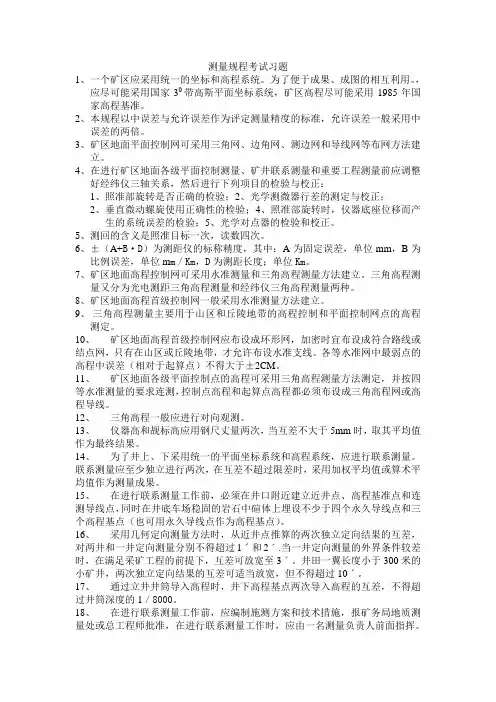

测量规程考试习题答案
测量规程考试习题1、一个矿区应采用统一的坐标和高程系统。
为了便于成果、成图的相互利用。
，应尽可能采用国家30带高斯平面坐标系统，矿区高程尽可能采用1985年国家高程基准。
2、本规程以中误差与允许误差作为评定测量精度的标准，允许误差一般采用中误差的两倍。
3、矿区地面平面控制网可采用三角网、边角网、测边网和导线网等布网方法建立。
4、在进行矿区地面各级平面控制测量、矿井联系测量和重要工程测量前应调整好经纬仪三轴关系，然后进行下列项目的检验与校正：1、照准部旋转是否正确的检验；2、光学测微器行差的测定与校正；2、垂直微动螺旋使用正确性的检验；4、照准部旋转时，仪器底座位移而产生的系统误差的检验；5、光学对点器的检验和校正。
5、测回的含义是照准目标一次，读数四次。
6、±（A+B·D）为测距仪的标称精度，其中：A为固定误差，单位mm，B为比例误差，单位m m／Km，D为测距长度；单位Km。
7、矿区地面高程控制网可采用水准测量和三角高程测量方法建立。
三角高程测量又分为光电测距三角高程测量和经纬仪三角高程测量两种。
8、矿区地面高程首级控制网一般采用水准测量方法建立。
9、三角高程测量主要用于山区和丘陵地带的高程控制和平面控制网点的高程测定。
10、矿区地面高程首级控制网应布设成环形网，加密时宜布设成符合路线或结点网，只有在山区或丘陵地带，才允许布设水准支线。
各等水准网中最弱点的高程中误差（相对于起算点）不得大于±2CM。
11、矿区地面各级平面控制点的高程可采用三角高程测量方法测定，并按四等水准测量的要求连测，控制点高程和起算点高程都必须布设成三角高程网或高程导线。
12、三角高程一般应进行对向观测。
13、仪器高和觇标高应用钢尺丈量两次，当互差不大于5mm时，取其平均值作为最终结果。
14、为了井上、下采用统一的平面坐标系统和高程系统，应进行联系测量。
联系测量应至少独立进行两次，在互差不超过限差时，采用加权平均值或算术平均值作为测量成果。
工程测量习题库(含参考答案)
工程测量习题库（含参考答案）一、单选题（共80题，每题1分，共80分）1、在工程测量中，一般将高斯投影分带的宽度定为 1.5°，中央子午线选在测区中央的目的是（）。
A、使角度变形更小B、使长度变形更小C、使Y坐标值为正D、使X坐标值为正正确答案：B2、水准测量中的转点指的是（）。
A、水准尺的立尺点B、水准路线的转弯点C、水准仪所安置的位置D、为传递高程所选的立尺点正确答案：D3、方向法水平角观测测站点为O，目标从左至右依次为A、B、C、D，A 为起始方向，B目标归零方向值为60°15′58″，D目标归零方向值为185°14′55″，则∠BOD的左角值为（）。
A、124°58′57″B、235°01′03″C、245°30′53″D、无法确定正确答案：A4、地形图的内容可归纳为四类，除了地形要素、注记要素、整饰要素还包括（）。
A、数字要素B、地物要素C、数学要素D、地貌要素正确答案：C5、坐标反算就是（）。
A、根据边长和方位角计算坐标增量，再根据已知点高程计算待定点高程B、根据两点的坐标，计算边长和方位角C、根据水平角计算方位角D、以上都不对正确答案：B6、六边形闭合导线，其内角和理论值应为（）。
A、360°B、540°C、720°D、900°正确答案：C7、水准测量中，设A为后视点，B为前视点，A尺读数为1.213m,B尺读数为1.401m,B点高程为21.000m，则视线高程为（）m。
A、22.401B、22.213C、21.812D、20.812正确答案：A8、水准测量中（）的误差属于系统误差。
A、对水准尺读数B、水准管轴不平行于视准轴C、气候变化D、水准管气泡居中正确答案：B9、下列关于水准面的描述，正确的是（）。
A、水准面是曲面，只有一个B、水准面是平面，只有一个C、水准面是曲面，有无数个D、水准面是平面，有无数个正确答案：C10、某站水准测量时，由A点向B点进行测量，测得AB两点之间的高差为+0.506m，且B点水准尺的读数为2.376m，则A点水准尺的读数为（）m。
工程测量课本课后习题部分答案
第一次作业答案第十一章：基本的测设工作习题集：P202第4题；P203第6题第4题答案：如图11－17所示，设观测结果中由A ～B 各标尺读数依次为a 1，b 1，a 2，b 2，a 3，b 3，则有：BA H b a b a b a H =--+-+--+)(332211）（故在B 点的前视读数应为：322113a b a b a H H b A B -+-++-==1.904m第6题答案：有关测设数据计算如下："'104154261.117226.250arctan arctan==--=A B A B AB x x y y α"'3331355518.228881.17arctan arctan=-=--=A P A P AP x x y y α"'2449280257.51107.268arctan arctan=-=--=B P B P BP x x y y α739059360'''=+-='∠ AB AP A αα418046)180('''=+-='∠ AB BP B αα 则角度修正值是：04''-=∠-'∠=∆A A A β07''=∠-''∠=∆B B B β从P 点到A 、B 点的距离分别为：()()217.22922=-+-=A P A P x x y y AP ()()963.27222=-+-=B P B P x x y y BP测设步骤如下：1．用一张图纸，在其上按角932474180'''=∠-∠-B A 绘出从P '到A 、B 的方向线。
2．向精密测设水平角一样，利用作垂距来修正角值，分别计算出垂距：mm AP A A44-=∙''∆=∆ρβmm BP B B93=∙''∆=∆ρβ3．按实际尺寸作距离P A '、P B '分别为B A ∆∆,的平行线，交点即为P 的精确位置。
测量习题及答案
《测量学》试题集与参考答案一、填空题1、测量工作的基准线是铅垂线。
2、测量工作的基准面是 水准面 。
3、测量计算的基准面是参考椭球面。
4、真误差为观测值减真值。
5、水准仪的操作步骤为粗平、照准标尺、精平、读数。
6、相邻等高线之间的水平距离称为等高线平距。
7、标准北方向的种类有真北方向、磁北方向、坐标北方向。
8、用测回法对某一角度观测4测回，第3测回零方向的水平度盘读数应配置为90°左右。
9、三等水准测量中丝读数法的观测顺序为后、前、前、后、。
10、四等水准测量中丝读数法的观测顺序为后、后、前、前、。
11、设在测站点的东南西北分别有A 、B 、C 、D 四个标志，用方向观测法观测水平角，以B 为零方向，则盘左的观测顺序为B —C —D —A —B 。
12、在高斯平面直角坐标系中，中央子午线的投影为坐标x 轴。
13、权等于1的观测量称单位权观测。
14、已知A 点高程为14.305m ，欲测设高程为15.000m 的B 点，水准仪安置在A ，B 两点中间，在A 尺读数为2.314m ，则在B 尺读数应为1.619m ，才能使B 尺零点的高程为设计值。
15、水准仪主要由基座、水准器、望远镜组成。
16、经纬仪主要由基座、水平度盘、照准部组成。
17、用测回法对某一角度观测6测回，则第4测回零方向的水平度盘应配置为90°左右。
18、等高线的种类有首曲线、计曲线、间曲线、助曲线。
19、设观测一个角度的中误差为±8″，则三角形内角和的中误差应为±13.856″。
20、用钢尺丈量某段距离，往测为112.314m ，返测为112.329m ，则相对误差为1/7488。
21、水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。
22、望远镜产生视差的原因是物像没有准确成在十字丝分划板上。
23、通过 平均 海水面的水准面称为大地水准面。
24、地球的平均曲率半径为 6371 km 。
工程测量课后习题答案
《测量学》习题集答案第一部分习题和作业一、测量基本知识[题1-１］测量学研究的对象和任务是什么？答:测量学是研究地球的形状与大小，确定地球表面各种物体的形状、大小和空间位置的科学。
测量学的主要任务是测定和测设。
测定——使用测量仪器和工具,通过测量与计算将地物和地貌的位置按一定比例尺、规定的符号缩小绘制成地形图,供科学研究和工程建设规划设计使用。
测设——将在地形图上设计出的建筑物和构筑物的位置在实地标定出来，作为施工的依据。
[题1-2] 熟悉和理解铅垂线、水准面、大地水准面、参考椭球面、法线的概念。
答：铅垂线——地表任意点万有引力与离心力的合力称重力,重力方向为铅垂线方向。
水准面——处处与铅垂线垂直的连续封闭曲面。
大地水准面——通过平均海水面的水准面。
参考椭球面——为了解决投影计算问题，通常选择一个与大地水准面非常接近的、能用数学方程表示的椭球面作为投影的基准面,这个椭球面是由长半轴为a 、短半轴为ｂ的椭圆NESＷ绕其短轴ＮS 旋转而成的旋转椭球面，旋转椭球又称为参考椭球,其表面称为参考椭球面。
法线——垂直于参考椭球面的直线。
［题1-3］绝对高程和相对高程的基准面是什么？答：绝对高程的基准面——大地水准面。
相对高程的基准面——水准面。
[题1-4] “１9５6年黄海高程系”使用的平均海水面与“1９8５国家高程基准”使用的平均海水面有何关系？答:在青岛大港一号码头验潮站，“１985 国家高程基准”使用的平均海水面高出“1９56 年黄海高程系”,使用的平均海水面0.029ｍ。
[题１－5］测量中所使用的高斯平面坐标系与数学上使用的笛卡尔坐标系有何区别？答：x 与ｙ轴的位置互换,第Ⅰ象限位置相同，Ⅰ→Ⅱ→Ⅲ→Ⅳ象限顺指针编号，这样可以使在数学上使用的三角函数在高斯平面直角坐标系中照常使用。
[题１-6]我国领土内某点A的高斯平面坐标为：x A=2497０１9.１７m，ＹA =1９71０1５4.33m,试说明Ａ点所处的6°投影带和3°投影带的带号、各自的中央子午线经度。

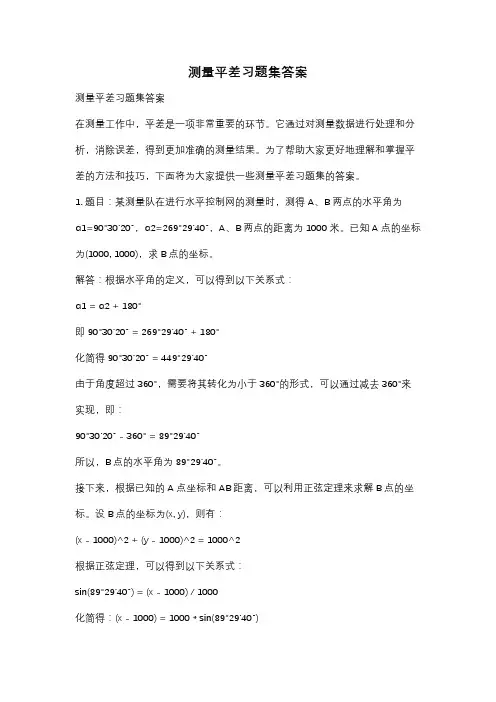

测量平差习题集答案
测量平差习题集答案测量平差习题集答案在测量工作中，平差是一项非常重要的环节。
它通过对测量数据进行处理和分析，消除误差，得到更加准确的测量结果。
为了帮助大家更好地理解和掌握平差的方法和技巧，下面将为大家提供一些测量平差习题集的答案。
1. 题目：某测量队在进行水平控制网的测量时，测得A、B两点的水平角为α1=90°30'20"，α2=269°29'40"，A、B两点的距离为1000米。
已知A点的坐标为(1000, 1000)，求B点的坐标。
解答：根据水平角的定义，可以得到以下关系式：α1 = α2 + 180°即90°30'20" = 269°29'40" + 180°化简得90°30'20" = 449°29'40"由于角度超过360°，需要将其转化为小于360°的形式，可以通过减去360°来实现，即：90°30'20" - 360° = 89°29'40"所以，B点的水平角为89°29'40"。
接下来，根据已知的A点坐标和AB距离，可以利用正弦定理来求解B点的坐标。
设B点的坐标为(x, y)，则有：(x - 1000)^2 + (y - 1000)^2 = 1000^2根据正弦定理，可以得到以下关系式：sin(89°29'40") = (x - 1000) / 1000化简得：(x - 1000) = 1000 * sin(89°29'40")解得：x ≈ 1999.999同理，可得：y ≈ 1000.000所以，B点的坐标为(1999.999, 1000.000)。
测量学习题集及参考答案
填空题库及参考答案第1章绪论1-1、测量工作的基准线是铅垂线。
1-2、测量工作的基准面是水准面。
1-3、测量计算的基准面是参考椭球面。
1-4、水准面是处处与铅垂线垂直的连续封闭曲面。
1-5、通过平均海水面的水准面称为大地水准面。
1-6、地球的平均曲率半径为6371km。
1-7、在高斯平面直角坐标系中，中央子午线的投影为坐标x轴。
1-8、地面某点的经度为131°58′，该点所在统一6°带的中央子午线经度是129°。
1-9、为了使高斯平面直角坐标系的y坐标恒大于零，将x轴自中央子午线西移500km。
1-10、天文经纬度的基准是大地水准面，大地经纬度的基准是参考椭球面。
1-11、我国境内某点的高斯横坐标Y=22365759.13m，则该点坐标为高斯投影统一 6°带坐标，带号为 22 ，中央子午线经度为 129°，横坐标的实际值为-134240.87m，该点位于其投影带的中央子午线以西。
1-12、地面点至大地水准面的垂直距离为该点的绝对高程，而至某假定水准面的垂直距离为它的相对高程。
第2章水准测量2-1、高程测量按采用的仪器和方法分为水准测量、三角高程测量和气压高程测量三种。
2-2、水准仪主要由基座、水准器、望远镜组成。
2-3、水准仪的圆水准器轴应与竖轴平行。
2-4、水准仪的操作步骤为粗平、照准标尺、精平、读数。
2-5、水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。
2-6、望远镜产生视差的原因是物像没有准确成在十字丝分划板上。
2-7、水准测量中，转点TP的作用是传递高程。
2-8、某站水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0.506m，且B点水准尺的读数为2.376m，则A点水准尺的读数为2.882 m。
2-9、三等水准测量采用“后—前—前—后”的观测顺序可以削弱仪器下沉的影响。
2-10、水准测量测站检核可以采用变动仪器高或双面尺法测量两次高差。
热工测量习题集及答案1
一、填空：1、测量波动剧烈的压力时，压力表前应加装减振装置。
2、瞬时流量就是单位时间内通过管道某截面的物质的数量。
3、累积流量就是某一段时间内通过管道某截面物质的数量。
4、标准节流元件有标准孔板，标准喷嘴、长径喷嘴、文丘利管等。
5、标准孔板的取压方式有角接取压和法兰取压等。
6、标准喷嘴取压方式只有角接取压一种。
7、热电厂主蒸汽流量测量，其节流元件多选用喷嘴。
8、热电厂给水流量测量，其节流元件多选用孔板。
9、对小流量、低雷诺数流体流量的测量，多选用转子式流量计。
10、高压汽包锅炉汽包水位的零点一般定在汽包几何中心线下50毫米。
11、常用的界面位置测量方法有静压式、超声波式、核辐射式，还有浮力式、电气式、称重式等。
12、静压式测量液位的装置按结构分有连通器、压差式、压力式等几种。
13、热电厂中，锅炉汽包水位的测量，使用最广泛的是差压式水位计。
14、电接点水位计由水位传感器和电气显示仪表两部分组成。
16、电接点水位计的传感器就是一个带有若干电接点的连通器。
17、节流孔板前的直管段一般要求（ 10 ）Ｄ，孔板后的直管段一般要求（ 5 ）Ｄ。
为了正确测量，孔板前的直管段最好（）Ｄ，特别是孔板前有泵或调节阀时，更应如此。
18、在孔板加工的技术要求中，上游平面应和孔板中心线（垂直），不应有（可见伤痕），上游面和下游面应（平行），上游入口边缘应（锐利无毛刺和伤痕）。
19、当测量稳定压力时，正常操作压力应为量程的（１／３～２／３），最高不得超过测量上限的（３／4 ）．20、当测量脉动压力时，正常操作压力应为量程的（１／３～１／２），最高不得超过测量上限的（２／３）．21、当测量高压压力时，正常操作压力应为量程的（３／５）．22、使用方根流量刻度时最大流量不超过满度的（９５％），正常流量为满度的（７０～８０％），最小流量不小于满刻度的（３０％）．23、ＤＤＺ－Ⅲ型差压变送器改变量程比有两种方法：其一，调整矢量机构的（矢量角），可实现量程比为（）；其二，改变反馈动圈的（匝数），可实现量程比为（）；把上二者结合起来，可实现最大量程比为（）．答文:矢量角３．８３：１匝数３：１１１．４：１24、绝对温度２７３．１５Ｋ，相当于摄氏（0 ）℃．25、摄氏－１８２．９６２℃，相当于绝对温度（９０．１８８）Ｋ．26、热电偶的热电特性由（）所决定．热电势的大小与（）及（）有关，与热偶丝的（）和（）无关．二、判断１、√就分度值来说，1℃等于1K。
《电气测量(第5版)》习题集规范标准答案-陈立周
《电气测量》五版习题参考答案（说明）以下答案并不是标准答案，因为有的题目可能有多解，任何一种解法都不能称为标准解法。
其次，计算中在遇到多位数时，允许取近似的有效数，有效数可以取三位。
有的时候也可以取四位或两位，这在工程计算中都是允许的。
所以下面答案中取近似值的方法，也不是标准方法，所有答案都仅供参考。
第一章1．用电压表测量实际值为220V 的电压，若测量中该表最大可能有±5％相对误差，则可能出现的读数最大值为多大。
若测出值为230V ，则该读数的相对误差和绝对误差为多大。
解：可能出现的读数最大值为220+220×2311005=V 若测出值为230V ，则该读数的绝对误差为 0A A X -=∆=230-220=10 V 相对误差为γ0A ∆=×100%22010=×100% =4.5% 2．用量程为10A 的电流表，测量实际值为8A 的电流，若读数为8.1A ，求测量的绝对误差和相对误差。
若所求得的绝对误差被视为最大绝对误差，问该电流表的准确度等级可定为哪一级?解：该读数的绝对误差为0A A X -=∆=8.1－8=0.1 A 该表的最大引用误差为m m m A ∆=γ×100％ =81.0×100％ =1.25％ 按表1-1该电流表的准确度等级可定为1.5级3．用准确度为1级、量程为300V 的电压表测量某电压，若读数为300V ，则该读数可能的相对误差和绝对误差有多大，若读数为200V ，则该读数可能的相对误差和绝对误差有多大。
解：准确度1级、量程为300V 的电压表,最大绝对误差为 V 3%)1(300±=±⨯=⨯=∆m m m A γ若读数为300V ，则该读数可能的最大绝对误差为V 3±，相对误差为γx A ∆===±3003%1± 读数为200V 时，则该读数可能的最大绝对误差仍为V 3±，此时的相对误差为γx A ∆===±2003%5.1± 4．欲测一250V 的电压，要求测量的相对误差不要超过±0．5％，如果选用量程为250V 的电压表，那么应选其准确度等级为哪一级?如果选用量程为300V 和500V 的电压表，则其准确度等级又应选用哪一级?解：如果选用量程为250V 的电压表，可选准确度为0．5级的电压表，其最大绝对误差为V 25.1%)5.0(250±=±⨯=⨯=∆m m m A γ在测量250V 时相对误差不会超过±0．5％。
《工程测量学》习题集部分参考答案
安徽理工大学地球与环境学院测绘与空间信息工程系 余学祥 吕伟才 编
.２５.
《工程测量学》习题集与部分参考答案
英文缩写 COSA 的译音,同时也有“用高科技集成的傻瓜式测量系统”的寓意，它由三个 子系统组成：
(1)“基于掌上型电脑的控制测量数据采集和处理系统”，也称“科傻 1(COSA1)； (2)“现代测量控制网数据处理通用软件包”，也称“科傻 2”(COSA2)； (3)“施工放样测量通用软件包”，也称“科傻 3”(COSA3)。 18、插大旗 在铁路新线建设中，根据方案研究中在小比例尺地形图上所选线路位置，在野外用 “红白旗’标出其走向和大概位置，并在拟定的线路转向点和长直线的转点处插上标旗， 为导线测量及各专业调查指出进行的方向。此项工作称为插大旗。 19、示误三角形 采用三方向前方交会放样点的平面位置时，由于放样交会角误差的影响，在交会点 处三方向将不能交会于一点而出现一个三角形，该三角形称为示误三角形。 21、变形 变形是自然界普遍存在的现象，是指变形体在各种荷载作用下，其形状、大小及位 置在时间域和空间域中的变化。 22、DTM 数字地面模型的英文缩写，是描述地面诸特性空间分布的有序数字阵列，在最通常 的情况下，所记的地面特性是地面点高程 Z，它们的空间分布由地面点平面坐标（X，Y） 来描述。 23、线路工程测量 为铁路与公路、石油与燃气管道、水渠与排灌管道、输电与通讯线路及架空索道等 线性工程的勘察设计、施工安装与运营管理等阶段所进行的测量工作统称为线路工程测 量。 24、铁路线路测量 铁路线路测量是指铁路线路在勘测、设计和施上等阶段户所进行的各种测量工作。 它主要包括：为选择和设计铁路线路中心线的位置所进行的各种测绘工作；为把所设计 的铁路线路中心线标定在地面上的测设工作；为进行路基、轨道、站场的设计和施工的 测绘和测设工作。 25、机助模拟法优化设计 所谓机助模拟优化设计，就是将计算机的计算能力与设计者的判断能力和实际经验 结合起来，利用计算机的屏幕显示功能，通过人机对话，对所设计的方案做不断的修改， 直到设计者满意为止的一种设计方法。它一般不是严格最优方案，但这种设计方法的数 学模型不需建立．因而可用于任何类型的优化设计问题。同时，它的最后结果一定是满 足要求的、切实可行的近似最优方案。
《普通测量学》习题集参考答案
《普通测量学》习题集答案一、填空题1、确定点的空间位置需要三个量，即 平面位置 和 高程 。
2、测量工作的基本原则是 从整体到局部 、 先控制后碎部 、 步步有检核 。
3、确定地面点位的基本要素是 角度 、 距离 、 高 程 。
4、确定地面点位外业要观测的三个基本元素是（ 角度 ）、（ 距离 ）、（ 高差 ）。
5、我国的国家统一平面坐标系采用的是（ 高斯平面直角 ）坐标系。
6、国家统一划分六度投影带第19带的中央子午线是东经（ 111度 ）。
7、地面点到 水准面 的铅垂距离称之为该点的绝对高程；相对高程是指地面点到（ 假定水准面 ）的铅垂距离。
8、水准测量中，所采用的校核方法是（ 计算检核 ）、（ 测站检核 ）、（ 成果检核 ）；而每站校核的方法通常采用（ 双面尺法 ）和（变动仪器高） 法进行。
9、 在水准测量中，、前后视距相等主要是消除（ 仪器校正后残差 ）误差和（ 地球曲率和大气折光 ）误差。
10、在水准测量中，转点的作用是 传递高程 。
11、当闭合或附合水准测量的闭合差在允许围以时，应将闭合差按测站数或距离成 正比例 的原则，以 反 符号调整到各测段高差上去。
12、 附和水准路线高差闭合差计算公式为()h f h H H =--∑测终始13、水准仪后视点高程为1001.55m ，后视读数为 1.55 m ，水准仪的视线高为1003.1m 。
14、如果测站高差为负值，则后视立尺点位置 高 于前视立尺点位置。
15、某闭合水准路线各测段的高差实测值分别为：+2.343m ；-4.003m ；+1.655m ，其高差闭合差为（ -0.005m ）。
16、已知B 点高程为941.236m ，A 点到B 点的高差为：-1.167m ，则A 点的高程为（ 942.403m ）。
17、经纬仪对中的目的是（ 把仪器中心安置在测站点的铅垂线上 ）、整平的目的是（ 使仪器竖轴竖直、水平度盘水平 ）。
18、水平角的观测方法主要有（ 测回法 ）和（ 方向观测法 ）两种方法。
工程测量习题集及答案
工程测量习题集及答案第 1 页共 8 页普通测量题库根底考试局部普通测量习题选编选择题(选出一个正确答案的符号填在( )中)1．自由静止的海水面向大陆、岛屿内延伸而成的闭合曲面称为水准面，其面上任一点的铅垂线都与该面相垂直。
与平均海水面相重合的水准面称为大地水准面。
某点到大地水准的铅垂距离称为该点的( )。
A．相对高程 B．高差 C．标高 D．绝对高程 2．位于东经116°28′、北纬39°54′的某点所在6°带带号及中央子午线经度分别为( )。
A．20、120° B．20、l17° C．19、111° D．19、l17°3．某点所在的6°带的高斯坐标值为xm＝366 712．48m，ym＝2133l 229．75m，那么该点位于( )。
A. 21带、在中央子午线以东 B．36带、在中央于午线以东 C．21带、在中央于午线以西 D．36带、在中央子午线以西4．目前中国建立的统一测量高程系和坐标系分别称为( )。
水准原点在山东青岛，大地原点在陕西泾阳。
A．渤海高程系、高斯平面直角坐标系 B．1956高程系、北京坐标系 C．1985国家高程基准、1980国家大地坐标系 D．黄海高程系、84WGS 5．从测量平面直角坐标系的规定可知( )。
A．象限与数学坐标象限编号顺序方向一致 B．X轴为纵坐标轴，Y轴为横坐标轴 C．方位角由横坐标轴逆时针量测D．东西方向为X轴，南北方向为Y轴6．测量工作的根本原那么是从整体到局部、从高级到低级和( )。
A．从控制到碎部 B．从碎部到控制C．控制与碎部并行 D．测图与放样并行7．水准测量是利用水准仪提供( )求得两点高差，并通过其中一点的高程，推算出未知点的高程。
儿铅垂线 B．视准轴 C．水准管轴线 D．水平视线8．水准仪读得后视读数后，在一个方格的四个角M、N、O和P点上读得中丝读数分别为1．254m、0．493m、2. 021m和0．213m，那么方格上最高点和最低点分别是( )。
《极限配合与测量技术基础学习知识》课程详解习题集规范标准答案(自学必备)
第一章习题1-1 完全互换和不完全互换有什么区别？各应用于什么场合？零件在装配或更换时，不需选择、调整或辅助加工(修配)的互换性为完今互换性。
当装配精度要求较高时，采用完全互换性将使零件制造公差很小，加工困难，成本很高，甚至无法加工。
这时，将零件的制造公差适当放大，使之便于加工，而在零件完工后再用测量器具将零件按实际尺寸的大小分为若干组，使每组零件间实际尺寸的差别减小，装配时按相应组进行(例如，大孔组零件与大轴组零件装配，小孔组零件与小轴组零件装配)。
这样，既可保证装配精度和使用要求，又能解决加工困难，降低成本。
此种仅组内零件可以互换，组与组之间不能互换的特性，称之为不完全互换性。
1-2 什么是标准、标准化？按标准颁发的级别分，我国有哪几种？标准(Standard):是对重复性事物和概念所做的统一规定。
标准化(Standardization)是指在经济、技术、科学及管理等社会实践中，对重复性事物和概念，通过制订、发布和实施标准达到统一，以获得最佳秩序和社会效益的有组织的活动过程。
按标准颁发的级别分，我国的技术标准有四个层次：国家标准、行业标准、地方标准和企业标准。
1-3 公差、检测、标准化与互换性有什么关系？公差(Tolerance)：允许零件几何参数的变动范围。
检测(Inspection and Measurement)：即检验和测量，是将被测几何参数与单位量值进行比较或判断的过程，由此确定被测几何参数是否在给定的极限范围之内。
标准化(Standardization)是指在经济、技术、科学及管理等社会实践中，对重复性事物和概念，通过制订、发布和实施标准达到统一，以获得最佳秩序和社会效益的有组织的活动过程。
互换性定义（Interchangeability）:指按同一规格标准制成的合格零部件在尺寸上和功能上具有相互替代的性能。
公差、检测、标准化与互换性的关系：A 零件的尺寸大小一定时，给定的公差值越小，精度就越高；但随之而来的是加工困难。
工程测量练习题+参考答案
工程测量练习题+参考答案一、单选题（共80题，每题1分，共80分）1、已知水准点A的高程为16.163m，现要测设高程为15.000m的B点，水准仪架在AB两点之间，在A尺上读数为1.036m，则B尺上读数应为（）。
A、1.163mB、0.127mC、2.199mD、1.036m正确答案：C2、测图前的准备工作主要有（）。
A、组织领导.场地划分、后勤供应B、图纸准备.方格网绘制、控制点展绘C、计算坐标.展绘坐标、检核坐标D、资料.仪器工具、文具用品的准备正确答案：B3、直线方位角与该直线的反方位角相差（）。
A、360°B、90°C、180°D、270°正确答案：C4、采用DJ6经纬仪对某一水平角观测四个测回，则第四测回盘左起始方向度盘的位置应设置在（）。
A、0°或稍大处B、90°或稍大处C、135°或稍大处D、180°或稍大处正确答案：C5、使用自动安平水准仪时，比微倾式水准仪需要多进行的一项操作是（）。
A、检查补偿器是否工作B、自动对焦C、粗略整平D、精确整平正确答案：A6、视准轴、横轴、竖轴、水准管轴的英文缩写表示为（）A、CC.HH、VV、LLB、HH.CC、VV、LLC、CC.LL、VV、HHD、LL.HH、VV、CC正确答案：A7、首选（适合）采用导线测量做控制的区域是（）。
A、高低起伏较大区域B、面积较大区域C、建筑物稀疏.障碍物较少区域D、城镇建筑密集区域正确答案：D8、全站仪分为基本测量功能和程序测量功能，下列属于基本测量功能的是（）。
A、面积测量B、坐标测量C、距离测量D、角度测量和距离测量正确答案：D9、水准测量过程中，若标尺倾斜，则读数（）。
A、偏大B、偏小C、均有可能D、无影响正确答案：A10、在一地面平坦、无经纬仪的建筑场地，放样点位应选用（）。
A、距离交会法B、直角坐标法C、角度交会法D、极坐标法正确答案：A11、在6°高斯投影中，我国为了避免横坐标出现负值，故规定将坐标纵轴向西平移（）公里。
工程测量课本课后习题部分答案（精品）
第一次作业答案第十一章：基本的测设工作习题集：P202第4题；P203第6题 第4题答案：如图11－17所示，设观测结果中由A ～B 各标尺读数依次为a 1，b 1，a 2，b 2，a 3，b 3，则有： B A H b a b a b a H =--+-+--+)(332211）（故在B 点的前视读数应为：322113a b a b a H H b A B -+-++-==1.904m第6题答案：有关测设数据计算如下："'104154261.117226.250arctan arctan==--=A B A B AB x x y y α"'3331355518.228881.17arctan arctan=-=--=A P A P AP x x y y α"'2449280257.51107.268arctan arctan=-=--=B P B P BP x x y y α739059360'''=+-='∠ AB AP A αα 418046)180('''=+-='∠ AB BP B αα则角度修正值是：04''-=∠-'∠=∆A A A β 07''=∠-''∠=∆B B B β从P 点到A 、B 点的距离分别为：()()217.22922=-+-=A P A P x x y y AP ()()963.27222=-+-=B P B P x x y y BP测设步骤如下：⑴．用一张图纸，在其上按角932474180'''=∠-∠-B A 绘出从P '到A 、B 的方向线。
⑵．向精密测设水平角一样，利用作垂距来修正角值，分别计算出垂距：mm AP A A 44-=∙''∆=∆ρβ mmBP B B93=∙''∆=∆ρβ⑶．按实际尺寸作距离P A '、P B '分别为B A ∆∆,的平行线，交点即为P 的精确位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题一的密码就是1 依次类推1.简述测量学的任务及其在土建工程中的作用。
2.测量的基本工作指的是哪几项？为什么说这些工作是测量的基本工作？3.测量工作的组织原则是哪两条？各有什么作用？4.何谓水准面？它有什么特性？5.何谓大地水准面？说明它在测量上的用途。
6.用水平面代替水准面对高程和距离各有什么影响？7.某地经度为东经115°16′，试求其所在6°带和3°带的带号及相应带号内的中央子午线的经度。
习题一答案1.解：测量学的任务：① 测定：是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据或成果，将地球表面的地形缩绘成地形图，供经济建设、国防建设、规划设计及科学研究使用。
（地物、地貌→图纸、数据库）；② 测设（放样）：是指用一定的测量方法，按要求的精度，把设计图纸上规划设计好的建（构）筑物的平面位置和高程标定在实地上，作为施工的依据。
（图纸、数据→地面点位）测量工作在土建工程中是一项基础性、前期和超前的工作，应用广泛。
它能为各项土建工程提供各种比例尺的现状地形图或专用图和测绘资料；按照规划设计部门的要求进行规划定线和拨地测量以及各项勘察测量；在工程施工和运营管理阶段，对建（构）筑物进行变形监测，以确保安全。
所以，测绘工作将直接关系到工程的质量和预期效益的实现，是我国现代化建设不可缺少的一项重要工作。
2.解：测量的基本工作指的是：测高、测角、测距。
不管是控制测量、碎部测量以及施工放样，其实质都是为了确定点的位置，而所有要测定的点位都离不开距离、角度和高差这三个基本观测量，所以说测高、测角、测距是测量的三项基本工作。
3.解：测量工作的基本原则：(1)在测量布局上，“由整体到局部”；在测量精度上，“由高级到低级”；在测量程序上，“先控制后碎部”；→作用：a.保证精度，减少误差积累；b.加快进度。
(2)在测量过程中，“随时检查，杜绝错误”。
→作用：防止错、漏的发生，以免影响后续工作。
4.解：水准面是指假想静止不动的水面无限延伸穿过陆地，包围了整个地球，形成一个闭合的曲面，这个曲面称为水准面。
水准面的特性：a.不规则性；b.处处与铅垂线垂直；c.有无数个。
5.解：大地水准面：在无数个水准面中，其中与平均海水面相吻合的称为大地水准面。
大地水准面的作用：它是测量工作的基准面。
具体表现为：a.点位的投影面；b.高程的起算面。
6.解：a.对距离的影响D = R θD′= R tanθ△D = D′- D = R ( tanθ - θ )= D3 / 3R2△ D / D = ( D / R )2 / 3用水平面代替大地水准面对距离的影响影响较小，通常在半径10km测量范围内，可以用水平面代替大地水准面；b.对高程的影响( R + △ h )2= R2+ D′22 R △ h + △h2= D′2△h = D2 / 2 R对高程的影响影响较大，因此不能用水平面代替大地水准面。
7.解：6°带中：N = [ L / 6°] + 1 = [ 115°16′ / 6°] + 1 = 20L0 = 6°× N - 3° = 117°注：式中[ ]表示取整。
3°带中：n = [( L - 1°30′) / 3°] + 1 = [(115°16′- 1°30′) / 3°] + 1 = 38l0 = 3°× n = 114°∴东经115°16′所在6°带的带号为20，其相应带号内的中央子午线的经度为东经117°；东经115°16′所在3°带的带号为38，其相应带号内的中央子午线的经度为东经114°。
222222222222222222221.何谓视准轴？何谓视差？视差应如何消除？2.附合水准路线如图所示，请进行附合水准测量成果整理。
图中注明了各测段观测高差及相应水准路线测站数目。
3.闭合水准路线如图所示，请进行闭合水准测量成果整理。
图中注明了各测段观测高差及相应水准路线长度。
4.安置水准仪在A、B两固定点之间等距处，已知A、B两点相距80m，A尺读数a1＝ 1.321 m，B尺读数b1＝ 1.117 m，然后搬水准仪至B点附近，又读A尺读数a2＝ 1.695 m，B尺读数b2＝ 1.466m。
问：水准管轴是否平行于视准轴？如果不平行，当水准管气泡居中时，视准轴是向上倾斜还是向下倾斜？i角值是多少？如何进行校正？习题二答案1.解：通过物镜光心与十字丝交点的连线CC称为望远镜视准轴。
由于物镜调焦螺旋调焦不完善，可能使目标形成的实像ab与十字丝分划板平面不完全重合，此时当观测者眼睛在目镜端略作上、下少量移动时，就会发现目标的实像ab与十字丝分划板平面之间有相对移动，这种现象称为视差。
消除视差的方法是：首先应按操作程序依次调焦，先进行目镜调焦，使十字丝十分清晰；再瞄准目标进行物镜调焦，使目标十分清晰，当观测者眼睛在目镜端作上下少量移动时，就会发现目标的实像ab与十字丝分划板平面之间没有相对移动，则表示视差不存在；否则应重新进行物镜调焦，直至无相对移动为止。
2.解：水准测量中采用前后视距相等可消除仪器检校后残差如 i 角的影响，此外还可以消除球、气差（地球曲率及大气折光）对高差的影响。
3.解4.解：5.解：因为：h AB = a1– b1 = 1.321 – 1.117 = +0.204h AB ' = a2– b2 = 1.695 – 1.446 = +0.229h AB≠ h AB '所以水准管轴不平行于视准轴。
求得a2′= b2 + h AB = 1.446 + 0.204 = 1.670 m < a2 = 1.695 m 所以视准轴向上倾斜。
求得:校正过程：瞄准A尺，旋转微倾螺旋，使十字丝中丝对准A尺上的正确读数a2′，此时符合水准气泡就不再居中了，但视线已处于水平位置。
用校正针拨动位于目镜端的水准管上、下两个校正螺丝，使符合水准气泡严密居中。
此时，水准管轴也处于水平位置，达到了水准管轴平行于视准轴的要求。
3.解点号路线测站数目观测高差(m)高差改数(m)改正后高差(m)高程 (m) 备注BM.A15 +24.362 -0.015 +24.34727.967 已知1 52.3146 +12.413 -0.006 +12.4072 64.7219 -23.121 -0.009 -23.1303 41.59110 +21.263 -0.010 +21.2534 62.84412 +22.716 -0.012 +22.7045 85.54814 -33.715 -0.014 -33.7294.解：5.解：因为：33333333333333333331.何谓水平角？何谓竖直角？它们的取值范围是多少？2.J6型光学经纬仪由哪几部分组成？3.经纬仪安置包括哪两个内容？目的何在？4.试述测回法操作步骤。
5.盘左、盘右位置观测能消除或消弱哪些误差？6.经纬仪有哪几条主要轴线？它们应满足什么条件？7.用J6型光学经纬仪按测回法观测水平角，完成表中的各项计算。
水平角观测记录8 用J6型光学经纬仪按中丝法观测竖直角，完成表中竖直角观测的各项计算竖直角观测记录444441.什么是直线定线？2.光电测距的精度表达方式如何？光电测距时的注意事项是什么？3.某钢尺的尺长方程式为t = 30 m + 0.005 m + 1.2 × 10-5 ×30 m ×（ t – 20 ）。
该钢尺量得AB两点间的距离为29.905 8 m，丈量时的温度为25度，AB的两点间高差为0.85m。
求AB两点间的水平距离。
习题四答案1.解：直线定线即是把多根标杆标定在已知直线的工作。
方法有目估定线和经纬仪定线。
2.解：光电测距的精度表达方式为:一部分误差影响是与距离成比例的，我们称这些误差为“比例误差”,其系数用b表示；另一部分误差影响与距离长短无关，我们称其为“固定误差”, 用a表示。
用mD表示光电测距的误差，则有：m D= ± ( a + b × D ) .光电测距仪使用注意事项:(1)切不可将照准头对准太阳，以免损坏光电器件；(2)注意电源接线，不可接错，经检查无误后方可开机测量。
测距完毕注意关机，不要带电迁站；(3)视场内只能有反光棱镜，应避免测线两侧及镜站后方有其他光源和反光物体，并应尽量避免逆光观测；测站应避开高压线、变压器等处；(4)仪器应在大气比较稳定和通视良好的条件下进行观测；(5)仪器不要暴晒和雨淋，在强烈阳光下要撑伞遮太阳，经常保持仪器清洁和干燥，在运输过程中要注意防震。
3.解：尺长改正△l d = (△l / l0)· l = ( 0.005 / 30 )· 29.9058 = 0.0049 m温度改正△l t = α( t - t0)· l = 1.2 × 10-5 × 29.9058 ×（ 25 – 20 ）= 0.0018 m倾斜改正△l h = - h2 / 2l = - 0.852 / ( 2 * 29.9058 ) = 0.0121 mD AB =29.9058 + 0.0049 + 0.0018 - 0.0121 =29.9004m1.设经纬仪测角中，角α有两方向值之差求得。
若每一方向值的中误差均为±15″，试求角α的中误差。
2.测得A、B两点的斜距L=106.28m，垂直角α=15°。
已知L和α的中误差m L=±10cm、m a=±10″。
求以L和α所计算的高差h的中误差m h。
3.对某角进行了6次等精度观测，其结果如下表。
试求该角的最或是值、观测值中误差及最或是值中误差。
4.对某角进行了两组观测，第一组观测了4测回，得平均值β1。
第二组观测了6测回，得平均值β2。
设每测回的观测值中误差均为m，求β1和β2的权。
5.一条水准路线，由已知高程的A点测至B点，共观测了n个测站。
若各测站的观测精度相同，且权均为1。
求h AB的权。
6.对某角进行了5次观测，每次的测回数及其平均值如下表。
设每测回的观测精度均相等，求该角的最或是值及其中误差。
观测值62°14′12″ 62°14′10″ 62°14′16″ 62°14′18″ 62°14′14″ 测回数 2 4 6 8 10习题五答案1.解：设两方向值分别为β1、β2，则：α = β2 - β1故有 m a2 = mβ22 + mβ12已知mβ1 = mβ2= ±15″，所以得：m a= ±15″√2 = ±22″2．解：高差和斜距、垂直角的关系式为：h = L·sinα= ±mh故：解：计算如下表所示。
