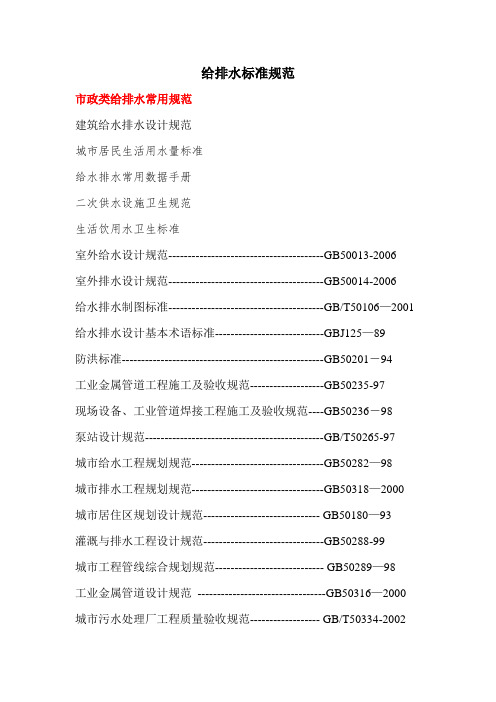

给排水标准规范市政类给排水常用规范建筑给水排水设计规范城市居民生活用水量标准给水排水常用数据手册二次供水设施卫生规范生活饮用水卫生标准室外给水设计规范----------------------------------------GB50013-2006室外排水设计规范----------------------------------------GB50014-2006给水排水制图标准----------------------------------------GB/T50106—2001 给水排水设计基本术语标准----------------------------GBJ125—89防洪标准----------------------------------------------------GB50201－94工业金属管道工程施工及验收规范-------------------GB50235-97现场设备、工业管道焊接工程施工及验收规范----GB50236－98泵站设计规范----------------------------------------------GB/T50265-97城市给水工程规划规范----------------------------------GB50282—98城市排水工程规划规范----------------------------------GB50318—2000 城市居住区规划设计规范------------------------------ GB50180—93灌溉与排水工程设计规范-------------------------------GB50288-99城市工程管线综合规划规范---------------------------- GB50289—98工业金属管道设计规范---------------------------------GB50316—2000 城市污水处理厂工程质量验收规范------------------ GB/T50334-2002给排水结构常用规范给水排水工程构筑物结构设计规范------------------GB50069—2002 给水排水构筑物施工及验收规范---------------------GBJ141—90混凝土外加剂应用技术规范-------------------------GB50119-2003 给水排水管道工程施工及验收规范------------------GB50268-97给水排水工程管道结构设计规范--------------------GB50332—2002 其他一般给排水规范工业循环冷却水处理设计-----------------------------GB50050－95工业循环水冷却设计规范----------------------------GB/T50102-2003 城镇污水处理厂污染物排放标准-------------------GB18918-2002地表水环境质量标准----------------------------------GB3838-2002其他常用规范室外给水排水和燃气热力工程抗震设计规范---GB50032-2003室外给水排水工程设施抗震鉴定标准------------GBJ43—82建筑与建筑群综合布线工程设计规范------------GBT50311-2000。
给排水管道工程施工标准做法排水管道工程施工标准是指在建筑物内部或外部的排水系统中，进行管道铺设、连接和安装等工作的标准规范。
以下是排水管道工程施工的一般标准做法：1.施工前准备1.1建立施工组织架构，明确施工队伍和责任分工。
1.2制定施工方案和施工计划。
1.3调查勘察地质环境，确定管道路径和埋深，预防地质灾害。
1.4购买和检查施工所需的材料和设备，确保质量和数量。
1.5安排劳动力和工具，保证施工的连续性。
2.管道铺设2.1根据设计要求和施工方案，进行管道的铺设和连接。
2.2保证管道的平直、水平和垂直，避免出现扭曲、偏移和倾斜。
2.3采用合适的方法和设备进行管道的固定和支撑，保证其稳定性和安全性。
2.4管道的连接采用合适的材料和方法，确保连接牢固、密封和耐久。
2.5定期进行管道的水压试验，确保管道系统的质量和可靠性。
3.排水设备安装3.1根据设计要求和施工方案，安装各类排水设备，如下水道、排水管、井盖等。
3.2确保排水设备与排水管道的连接紧密，避免渗漏和异味。
3.3安装排水设备前，进行设备的验收，确保质量和性能符合要求。
3.4排水设备的安装位置和高度应符合设计要求和使用的功能需求。
3.5安装所有设备前，应进行试运行和调试，确保设备的正常工作。
4.施工质量控制4.1严格按照相关规范和标准进行施工，确保施工质量符合要求。
4.2进行定期的现场巡视和质量检查，及时发现和解决施工中的质量问题。
4.3对施工过程中出现的质量问题和隐患，及时采取纠正措施，保证工程质量。
4.4施工完成后，进行工程清理和整理，确保施工现场的整洁和安全。
4.5进行施工记录和资料整理，包括施工日志、质量检查记录和施工图纸等。
5.安全施工5.1制定安全施工计划和安全操作规程，确保施工过程中的安全性。
5.2指定专人负责施工现场的安全管理，包括安全巡视、安全教育和事故防范等。
5.3严格按规定使用个人防护装备，如安全帽、手套、安全鞋等。
5.4定期检查和维护施工设备，确保设备的安全性和可靠性。
给排水施工技术标准1、编制依据本工程的编制依据包括《工程测量规范》（GB -2007）、《建筑地基基础设计规范》（GB -2002）、《砌体工程施工质量验收规范》（GB-2002）、《混凝土结构工程施工质量验收规范》（GB-2002）、《建筑装饰装修工程施工质量验收规范》（GB-2002）、《建筑地面工程施工质量验收规范》（GB-2002）、《室外给水设计规范》（GB -2006）、《室外排水设计规范》（GB -2006）、《建筑给水排水及采暖工程施工质量验收规范》（GB -2002）、《建筑安装工程质量检验评定统一标准》（GB-2002）、《埋地塑料排水管道施工图集》（04S520）、《建筑小区塑料排水检查井图集》（08SS523）、《砖砌化粪池图集》（02S701）、《埋地硬聚氯乙烯排水管道工程技术规程》（CECS 122：2001）和《建筑小区塑料排水检查井应用技术规程》（CECS 227：2007）等。
二、室外给水PE管道施工1、施工流程本工程的施工流程包括施工准备、管沟开挖、管基施工、管道安装、压力试验、系统冲洗、系统调试、回填和送水交工等步骤。
2、管沟的开挖管沟的开挖应采用机械开挖，保证管道埋深大于1.0m。
管沟宽度应考虑管道规格和所用的夯实工具，对于管道公称直径为75~200mm的管道，管沟宽度应为D+0.3.3、给水管安装给水管采用PE给水塑料管，采用电热熔对接连接。
在管道安装前，应检查管壁是否薄厚均匀、内外光滑整洁、无砂眼、裂纹、飞刺和疙瘩，并清除管内污垢和杂物。
安装中断或安装完毕的敞口处，应作临时封闭或封闭，以防止杂物进入管腔内。
PE管道与阀门相连时，应采用法兰连接，螺栓应预先均匀拧紧，待8小时后再重新紧固。
在给水管道穿越繁忙的行车地段时，应设置钢筋混凝土管或做好防腐处理的金属套管，其管径比主管大两号。
PE给水塑料管对接熔接方法具体如下：作业顺序注意事项1、确认电压准备接通加热板电源2、检查是否有伤检查管道表面是否有伤3、打开夹具装配使之适合于要熔接的管径4、加热夹具两面加同样的力，小心刨割机电动机的启动5、刨割采用刨割机刨割两端，使其成为平面6、对接对接两端，使其对齐7、冷却冷却2~3分钟，待冷却完毕后，检查连接是否牢固以上是具体的对接熔接方法，需要注意的是，连接时应使两端对齐，冷却前应检查连接是否牢固。

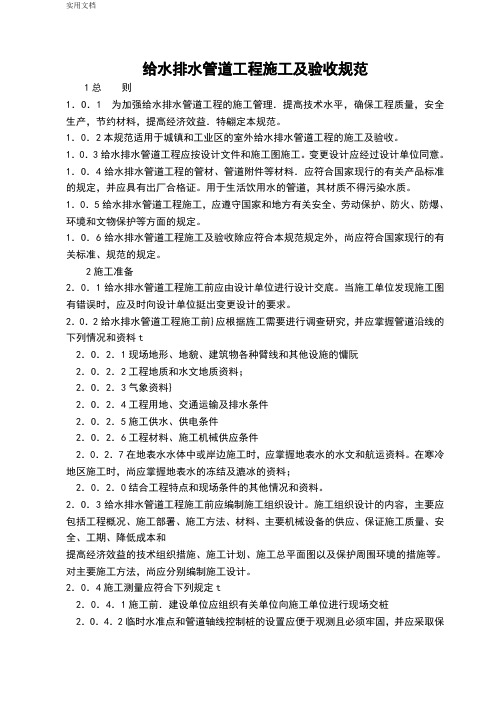

给水排水管道工程施工及验收规范 1总则1．O．1 为加强给水排水管道工程的施工管理．提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益．特翩定本规范。
1．0．2本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。
1．0．3给水排水管道工程应按设计文件和施工图施工。
变更设计应经过设计单位同意。
1．O．4给水排水管道工程的管材、管道附件等材料．应符合国家现行的有关产品标准的规定，并应具有出厂合格证。
用于生活饮用水的管道，其材质不得污染水质。
1．0．5给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
1．O．6给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。
2施工准备2．0．1给水排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位挺出变更设计的要求。
2．0．2给水排水管道工程施工前}应根据旌工需要进行调查研究，并应掌握管道沿线的下列情况和资料t2．O．2．1现场地形、地貌、建筑物各种臂线和其他设施的慵阮2．O．2．2工程地质和水文地质资料；2．O．2．3气象资料}2．O．2．4工程用地、交通运输及排水条件2．O．2．5施工供水、供电条件2．O．2．6工程材料、施工机械供应条件2．0．2．7在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及漉冰的资料；2．0．2．0结合工程特点和现场条件的其他情况和资料。
2．O．3给水排水管道工程施工前应编制施工组织设计。
施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，尚应分别编制施工设计。
2．0．4施工测量应符合下列规定t2．0．4．1施工前．建设单位应组织有关单位向施工单位进行现场交桩2．O．4．2临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

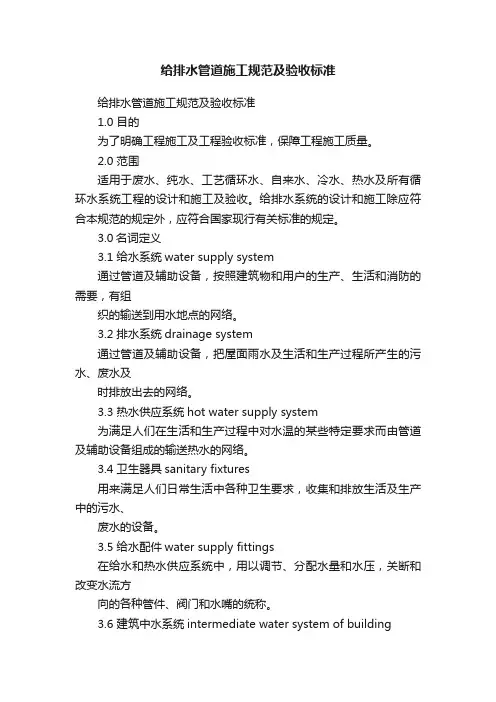

给排水管道施工规范及验收标准给排水管道施工规范及验收标准1.0 目的为了明确工程施工及工程验收标准，保障工程施工质量。
2.0 范围适用于废水、纯水、工艺循环水、自来水、冷水、热水及所有循环水系统工程的设计和施工及验收。
给排水系统的设计和施工除应符合本规范的规定外，应符合国家现行有关标准的规定。
3.0名词定义3.1 给水系统water supply system通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
3.2 排水系统drainage system通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
3.3 热水供应系统hot water supply system为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。
3.4 卫生器具sanitary fixtures用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备。
3.5 给水配件water supply fittings在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
3.6 建筑中水系统intermediate water system of building以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理，用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。
3.7 辅助设备auxiliaries建筑给水、排水及采暖系统中，为满足用户的各种使用功能和提高运行质量而设置的各种设备。
3.8 试验压力test pressure管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。
3.9 额定工作压力rated working pressure指锅炉及压力容器出厂时所标定的最高允许工作压力。
3.10 管道配件pipe fittings管道与管道或管道与设备连接用的各种零、配件的统称。
一、给排水工程技术标准（一）室外给排水及消防管网工程1、通用要求（1）在执行本技术规格书时，应严格遵守本技术规格书的有关规定，同时尚应符合国家现行的有关标准、规范和规程的要求。
（2）室外管道及其附件、构筑物以及材料，应根据国家和建设地区的现有情况进行选择，同时应满足设计部门所规定的规格、型号等要求。
（3）所使用的主要材料、设备、成品与半成品，应符合国家或部颁标准（有效版本），并应具备技术质量鉴定文件或产品合格证。
（4）工程施工应按设计图纸施工，修改设计必需具有设计单位的变更通知文件。
（5）施工中应与其它有关专业工种密切配合。
在施工过程中应做好质量检验评定，保证工程质量达到国家标准及设计要求。
2、给水管道及其管件要求埋地生活给水管道、市政中水管道、市政原水管道、消防给水管道、中压除尘给水管道、高压除尘给水管道等给水管道及压力流埋地排水管道均采用内外壁涂塑复合钢管(CJ/T120-2016)，基管采用冷轧无缝钢管(GB/T8163-2018)，用钢牌号20#钢，基管外径应符合GB/T12459-2017系列 I要求。
除阀门、橡胶伸缩节等处采用法兰连接外，其余管道均采用焊接连接。
管道防腐要求详见“堆场区埋地钢制管道(钢套管)防腐技术要求”，生活给水管外壁颜色为绿色，市政中水管外壁颜色为灰色，市政原水管外壁颜色为白色，消防给水管外壁颜色为红色，中压除尘给水管外壁颜色为黄色，高压除尘给水管外壁颜色为蓝色。
钢制管道壁厚按照下图执行：3、阀门及附件要求埋地消防给水管道采用带启闭刻度的暗杆闸阀，其他管道采用不锈钢球阀+三偏心金属蝶阀。
除消防系统外，其他给水系统中当管径≤DN100的手动阀门均采用不锈钢球阀，不锈钢牌号为S30403；当管径为大于DN100时的采用三偏心金属蝶阀，不锈钢牌号为S30403。
所有阀门工作最大压差为1.6MPa ，试验压力均不下于2.0MPa 。
阀门制造商应配套提供阀门与管道连接的垫片、螺栓、螺母、垫圈等紧固件（均为S30403不锈钢材质），所有紧固件必须按相应压力等级配套，与阀门一起运至工程现场。

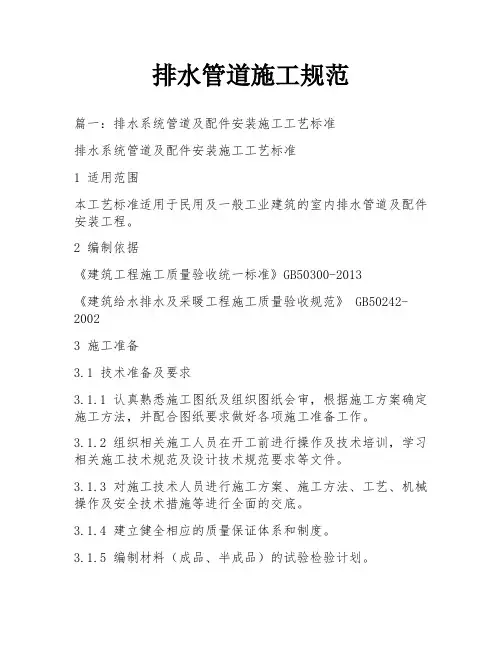

排水管道施工规范篇一：排水系统管道及配件安装施工工艺标准排水系统管道及配件安装施工工艺标准1 适用范围本工艺标准适用于民用及一般工业建筑的室内排水管道及配件安装工程。
2 编制依据《建筑工程施工质量验收统一标准》GB50300-2013《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20023 施工准备3.1 技术准备及要求3.1.1 认真熟悉施工图纸及组织图纸会审，根据施工方案确定施工方法，并配合图纸要求做好各项施工准备工作。
3.1.2 组织相关施工人员在开工前进行操作及技术培训，学习相关施工技术规范及设计技术规范要求等文件。
3.1.3 对施工技术人员进行施工方案、施工方法、工艺、机械操作及安全技术措施等进行全面的交底。
3.1.4 建立健全相应的质量保证体系和制度。
3.1.5 编制材料（成品、半成品）的试验检验计划。
3.2 材料准备及要求3.2.1 排水管道及配件的材质、规格必须具有制造厂的合格证明书，其产品主要性能指标符合有关的技术标准。
并进行质量检验，对不同的材料要求有合格证和检验报告，做好材料的实验检测工作。
3.2.2 采用承插排水铸铁管时应无裂纹、毛刺、砂眼。
3.2.3 排水铸铁管承插接口的材料：⑴ 油麻应是在95%的汽油和5%的石油沥青中浸透凉干的线麻。
⑵ 石棉用不低于四级的干燥柔软石棉绒。
⑶ 水泥标号不低于325号的硅酸盐水泥或矿渣硅酸盐水泥。
3.2.4 所选用的硬聚氯乙烯（PVC-V）双壁波纹管，应符合国家标准和行业标准。
除具有质量检查部门的产品合格证和产品性能说明书外，还应标明生产厂家、规格和生产日期。
3.2.5 硬聚氯乙烯（PVC—V）双壁波纹管及配件的外观质量：⑴ 外观结构特征应明显，颜色一致，内壁光滑平整，管身无裂纹、凹陷，管口无损坏、裂口变形等缺陷。
⑵ 管道端面应平整，与管中心线垂直，管材长度方向不能有明显弯曲现象。
⑶ 管道插口外径、承内径的尺寸必须准确，符合现行产品的标准的规定；弹性密封橡胶圈的外观应光滑平整，无气孔、裂缝、卷破、破损，垂皮等缺陷。
