1.如下图3-1、3-2、3-3为某公共卫生间室内给排水工程，图中标注尺寸标高以m计，其余均以mm计。
管道和卫生器具参数如下：
1）给水管采用聚丙烯PPR塑料给水管，热熔连接；排水管采用硬聚氯乙烯UPVC 排水管，粘接连接。
2）采用自闭阀式冲洗蹲式大便器，洗涤盆水龙头分别为冷水单嘴和双嘴各一个，地漏选用塑料地漏安装，地面扫除口材质为塑料。
图3-1 卫生间给排水平面图
图3-2 给水系统图
图3-3 排水系统图
根据上面的图3-1、图3-2、图3-3，回答下列问题：
（1）水平管计算：根据平面图上标注的尺寸计算，如上图3-1某卫生间的平面图中排水系统，计算水平管道的长度时，参考图3-1-图3-3中标注的管径，在平面图中读取尺寸。
排水水平管道
De110：
De75：
De50：
（2）垂直管计算：根据系统图标注的标高进行计算，如图3-2某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。
（4分）
JL-1中：De25
JL-2中：De25
（3）查询定额和清单，完成下面的表格。
计算题：1.某工业区，居住区人口为4000人，居民生活污水定额（平均日）=80（L/人·d），工厂最大班职工人数1000人，其中热车间职工占25%，热车间70%职工淋浴，一般车间10%职工淋浴。
求该工业区生活污水总设计流量。
2. 某雨水管网平面布置如图所示，各汇水区域面积（hm2）及进水管渠点如图示，已知设计重现期P＝1a，暴雨强度公式：i = 22 / (t+18.8)0.8 (mm/min)经计算，径流系数ψ＝0.6，地面集水时间t1＝10min，折减系数m＝2，各管长（m）与流速（m/s）为：L1~2＝150、L2~3＝180、L4~3＝250、L3~5＝250、v1~2＝1.0、v2~3＝1.2、v4~3＝0.85、v3~5＝1.2。
试计算各管段雨水设计流量。

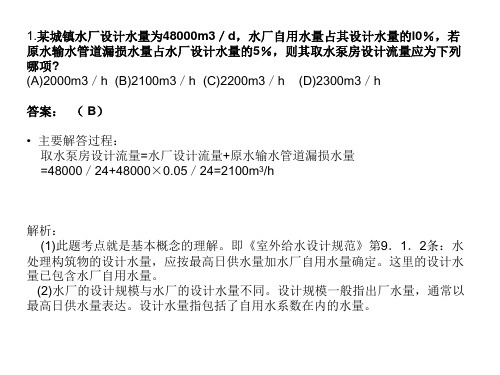

3. 某城镇最高时总用水量为284.7 L/s ，其中集中供应工业用水量为189.2 L/s 。
干管各管段编号及长度如图6-6所示，管段4-5、1-2及2-3为单侧配水，其余为两侧配水。
试求：（1）干管的比流量；（2）各管段的沿线流量；（3）各节点流量。
6居住区3 图3 节点流量计算（单位：m ）[解] 按长度比流量法计算。
1．配水干管计算长度：因二泵站～4为输水管，不参与配水，其计算长度为零，4～5、1～2、2～3管段为单侧配水，其计算长度按实际长度的一半计入，其余均为双侧配水管段，均按实际长度计入，则：m m m m L 4350382075637565.0=⨯++⨯⨯=∑ 2．配水干管比流量：m s L msL s L q s ./0219.04350/2.189/7.284_==3．沿线流量：管段1-2的沿线流量为：s L m m s L L q q s /3.87565.0./0219.02121=⨯⨯==--各管段的沿线流量计算见表6-1。
各 管 段 的 沿 线 流 量 计 算 表6-14. 节点流量计算：如节点5的节点流量为：s LsLsLsLqqqqql/6.21)/0.18/6.16/3.8(5.0)(5.05.02565545=+ +=++==---∑各节点的节点流量计算见表6-2。
设计思路由建筑平面图、初定的给水方式绘给水管道平面图、轴测图，按以下步骤计算：1）根据轴测图选择最不利配水点，确定计算管路；（几个？）（H1+H4）2）以流量变化处为节点，从最不利开始进行节点编号，划分计算管路，并将节点间计算管路长度列于计算表中；3）按建筑物性质选设计秒流量公式，计算各管段的设计秒流量；（设计秒流量与额定流量？）4）根据管段的设计秒流量，查水力计算表，确定管道管径和水力坡度；5）确定给水管网沿程压力损失、局部压力损失（H2）；选择水表，计算水表的压力损失，判断水表的压力损失是否在允许范围（H3）；6）确定给水管道所需压力H，并校核初定给水方式。
直接给水：H0≥H，原方案可行；H0略<H，增大部分管段管径，H2+H3减小，来满足H0≥H；H0远<H，调整方案，增压；设水箱给水：h≥H2+H3+H4，水箱高度合适；h略<H2+H3+H4，增大部分管段管径，使H2+H3减小；提高水箱高度，h增加。
h远<H2+H3+H4，调整方案或增压；7）确定非计算管路各管段的管径；8）对于设置升压、贮水设备的给水系统，还应对其设备进行选择计算。
例题11.某5层10户住宅，每户卫生间内有低水箱坐式大便器1套，洗脸盆、浴盆各1个，厨房内有洗涤盆1个楼，该建筑有局部热水供应系统。
