给排水大作业答案

1.拟建6 层住宅，层高2.9 米，首层地面标高为±0.00 ，室外地面标高为-0.3m ，室外市政给水管中心标高为-1.4m ，所能提供的最小压力为180kPa ，试选用合理的给水方式，并绘出给水系统示意图。

解：因为该建筑为6层住宅（属于民用建筑），层高2.9m（不超过3.5m），所以按照经验法估算该建筑所需水压为（自室外地坪算起，即从标高为－0.3m 出算起）：H=120+（n －2）×40 （n 为建筑层数，≥3）=120+（6 －2）×40 =280kpa而市政管网所能提供得最小压力从室外地坪算起为180kpa－（1.4－0.3）×10=169kpa＜280 ；故需要采用增压措施，可以采用的方法有：设水泵和水箱、单设水泵、分区给水、水池—水泵—水箱等给水方式，图如书所示。

因为住宅用水不均匀，最合适的方式是设水泵与水箱的给水方式。

2.图2为某建筑的生活，消防共用高位水箱，其中V生活为生活调节水量，V消防为消防贮备水量。

试配齐水箱配管并纠正图中的错误。

答：1、进水管：要装设阀门；管口应高于最高水位0.1m；2、出水管：生活出水管装设阀门；与进水管为同一条管道时，出水管上应装设止回阀；为保证消防水不被动用，其出水管应在消防水位处开φ25的虹吸破坏孔；消防出水管要装设止回阀；3、溢流管：不准装设阀门；管口应高于最高水位0.05m；出口应装设网罩；不得于排水系统的管道直接连接；管径按最大流量确定，并宜比进水管大一级；正确如下图图2排水管溢流管3. 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为40米，自贮水池最低水位±0.00 至水箱最高水位为32.00m ，已知该管路水头损失为4.16m H 2O 。

试求水泵所需总扬程。

解：总扬程：Hb=32+4.16=36.16m ，选泵时可以乘上1.05 ~ 1.1 的安全系数。

4.某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/s ，设计最小工作压力为250kpa （表压），最大工作压力为400kpa （表压），试求气压水罐总容积。

给排水考试题目与答案一、选择题1. 给排水系统中，以下哪个设备主要负责水的输送？A. 阀门B. 泵C. 管道D. 水塔答案：B2. 排水系统中，用于防止污水逆流的装置是：A. 检查井B. 溢流管C. 逆止阀D. 沉淀池答案：C3. 给水管网的水压不足可能导致的问题是：A. 水质污染B. 供水不足C. 管道腐蚀D. 系统泄漏答案：B4. 污水处理厂的主要目的是：A. 回收水资源B. 减少水体污染C. 提供灌溉用水D. 以上都是答案：D5. 以下哪种材料不适合用于给水管道的建设？A. 聚乙烯B. 铸铁C. 陶瓷D. 石棉水泥答案：D二、填空题1. 给排水系统的设计应遵循__________原则，确保系统的高效运行和安全性。

答案：经济、安全、可靠2. 在排水系统中，__________是用于收集和输送城市居民生活污水和工业废水的设施。

答案：污水管网3. 给水处理的常规工艺流程包括__________、沉淀、过滤和消毒。

答案：混凝4. 污水处理的基本方法可分为物理法、化学法和__________。

答案：生物法5. 管道的__________是指管道在承受内外压力时，不发生破裂或变形的能力。

答案：强度三、判断题1. 雨水和污水可以共用一个排放系统。

(对/错)答案：错2. 给水管道的直径越大，输送的水压越高。

(对/错)答案：错3. 污水处理过程中，消毒是为了杀灭水中的病原微生物。

(对/错)答案：对4. 逆止阀可以防止水倒流，但不会减少水的流速。

(对/错)答案：错5. 给排水系统的设计和建设不需要考虑未来的城市发展。

(对/错)答案：错四、简答题1. 简述给水系统的组成及其功能。

答：给水系统主要由水源、取水构筑物、水处理厂、输水管网和配水管网组成。

其功能是将水源中的水经过取水、处理、输送和分配，最终供给用户使用。

2. 说明排水系统的主要作用及其组成部分。

答：排水系统的主要作用是收集、输送和处理城市污水和雨水，防止水体污染和内涝。

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。

区域排水系统：将两个以上城乡地区的污水系统统一排除和解决的系统，称作区域排水系统。

排水系统：排水的收集、输送、水质的解决和排放等设施以一定方式组合成的总体。

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设立溢流井，并在截流干管下游设立污水厂。

晴天和初降雨时所有污水都送至污水厂，解决后排入水体，随着降雨的增长，雨水径流增长，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。

2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。

排水系统体制的选择应根据城乡及工业公司的规划、环境保护的规定、污水运用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑拟定。

21、工业公司的废水，在什么条件下可以排入城市下水道？工业公司的废水不影响城市排水管渠和污水厂等的正常运营，不对养护管理人员导致危害，不影响污水解决厂出水和污泥的排放和运用，满足次条件可以排入城市下水道。

22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业公司的总体规划，并应与城市和工业公司中其他单项工程建设密切配合，互相协调。

排水工程的规划设计要与邻近区域内的污水和污泥的解决和处置协调。

排水工程的规划设计应解决好污染源与集中解决的关系。

排水工程的规划设计要考虑污水经再生后同用的方案。

给排水工程施工1答案一、填空题 (每题2分, 共20分)：1.单阀室内消防栓其阀门口径，一般为（DN65）.2.给水塑料管和复合管可以采用（橡胶圈）接口、（粘结）接口、（热熔）接口、专用管件连接等形式。

3.机电设计管线交叉处，有生活排水、消防栓给水、强电桥架、生活给水。

此管线交叉处，最下层应（生活排水）管线。

4.设有火灾自动报警系统的一类高层建筑，每个防火分区建筑面积不应超过（1000m2）。

5.根据现行《建筑设计防火规范》：消火栓的保护半径不应超过（150m），在市政消火栓保护半径（150m）以内，如消防用水量不超过15L/s时可不设室外消火栓。

6.空调冷水供回水温差一般为（5度）。

7.为防止昆虫爬入水池，在生活饮用水水池的（通气管，溢流管）应设网罩或采取其它防护措施。

8.有一台美国产的离心式冷水机组，其铭牌制冷量是1000USRt，那么，按国际单位制论，其制冷量为（3517kW）。

9.地下停车场机械通风量可按换气次数估算，通常排风量不小于（6次/h）。

10.自动喷水灭火系统配水管道的工作压力不应大于（1.2）MPa，并不应设置其它用水设施。

二、选择题 (每题3分, 共18分)： 1C 2D 3C 4A 5B 6D三、计算题 (每题16分, 共48分)：1、答案：在初步确定给水方式时，对层高不超过3.5m的民用建筑，给水系统所需的压力（自室外地面算起）：一层为100 kPa，二层为120 kPa，三层以上每层增加一层，增加40kPa。

故该五层住宅的估算压力为240 kPa。

2、答案：水泵扬程H=0.54+0.08+0.05- 0.28=0.39MPa。

3、答案：根据现行《自动喷水灭火系统设计防火规范》的规定：预作用系统一个报警阀组控制的喷头数不宜超过800只，本题中共有喷头1388只，采用预作用系统，需要2只报警阀四、问答题 (每题7分, 共14分)1、住宅室内管线安装中，对于电线可以在砖墙中（穿管）暗埋，但对于给水不能在砖墙中暗埋，请说明理由。

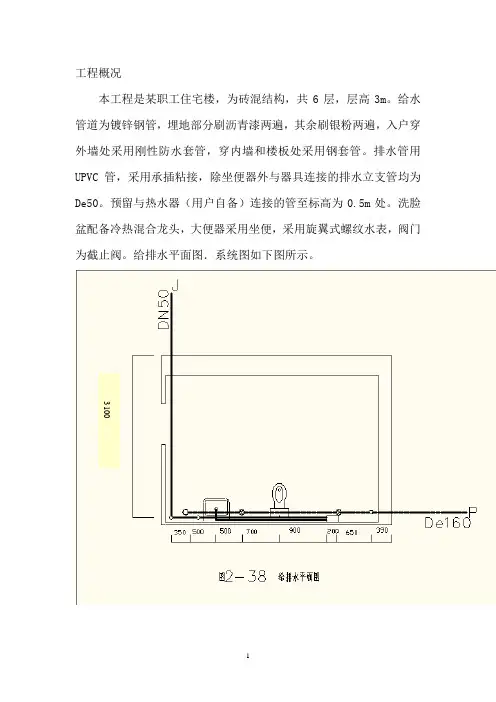

工程概况
本工程是某职工住宅楼，为砖混结构，共6层，层高3m。

给水管道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉两遍，入户穿外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管。

排水管用UPVC管，采用承插粘接，除坐便器外与器具连接的排水立支管均为De50。

预留与热水器（用户自备）连接的管至标高为0.5m处。

洗脸盆配备冷热混合龙头，大便器采用坐便，采用旋翼式螺纹水表，阀门为截止阀。

给排水平面图．系统图如下图所示。

3100
D e 110
D e 110
D e 110
D e 110
D e 110D e 110
D e 110
D e 110
D e 110
D e 110
D e 110
D e 160
D e 75
D e
50
D e 110
D e
75
D e 50
图2-39 给水系统图
图2-40 排水系统图
三至六层同二层
给排水工程工程量计算表
1.由图可知洗脸盆是下配水方式，阀门标高为0.45m。

2.卫生洁具的连接管按全国定额考虑，各省有所不同。

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。

区域排水系统：将两个以上城镇地区的污水系统统一排除和处理的系统，称作区域排水系统。

排水系统：排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截流干管下游设置污水厂。

晴天和初降雨时所有污水都送至污水厂，处理后排入水体，随着降雨的增加，雨水径流增加，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。

2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。

排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。

21、工业企业的废水，在什么条件下可以排入城市下水道？工业企业的废水不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，满足次条件可以排入城市下水道。

22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，相互协调。

排水工程的规划设计要与邻近区域内的污水和污泥的处理和处置协调。

排水工程的规划设计应处理好污染源与集中处理的关系。

排水工程的规划设计要考虑污水经再生后同用的方案。

给水排水考试题及答案一、单项选择题（每题2分，共20分）1. 下列关于给水管道的叙述中，正确的是（）。

A. 给水管道应尽量避免穿越建筑物B. 给水管道可以与污水管道共用C. 给水管道应采用非金属管道D. 给水管道应有足够的强度和耐久性答案：D2. 排水管道的设计坡度一般不小于（）。

A. 0.5%B. 1%C. 2%D. 3%答案：B3. 以下哪种情况需要设置检查井（）。

A. 管道长度超过50米B. 管道转弯处C. 管道坡度变化处D. 所有以上情况答案：D4. 给水系统中，水锤现象是由于（）引起的。

A. 水流速度过快B. 阀门突然关闭C. 水泵突然停止D. 管道破裂答案：B5. 以下哪种材料不适合用于排水管道（）。

A. 混凝土B. 铸铁C. 塑料D. 木材答案：D6. 给水管网的水压应满足（）。

A. 至少0.1MPaB. 至少0.2MPaC. 至少0.3MPaD. 至少0.4MPa答案：B7. 排水系统中，隔油池的主要作用是（）。

A. 去除固体杂质B. 去除油脂C. 调节水量D. 杀菌消毒答案：B8. 给水系统中，水表的作用是（）。

A. 控制水流方向B. 测量水流量C. 调节水压D. 过滤水质答案：B9. 以下哪种情况需要设置倒流防止器（）。

A. 给水管道与污水管道交叉B. 给水管道与雨水管道交叉C. 给水管道与工业废水管道交叉D. 所有以上情况答案：D10. 排水系统中，化粪池的主要作用是（）。

A. 沉淀固体杂质B. 去除油脂C. 调节水量D. 杀菌消毒答案：A二、多项选择题（每题3分，共15分）1. 给水系统中，以下哪些因素会影响水压（）。

A. 管道长度B. 管道直径C. 水泵扬程D. 用水点数量答案：ABCD2. 排水系统中，以下哪些措施可以减少管道堵塞（）。

A. 定期清理管道B. 设置检查井C. 使用非易堵塞材料D. 增加管道坡度答案：ABCD3. 给水系统中，以下哪些因素会影响水流量（）。

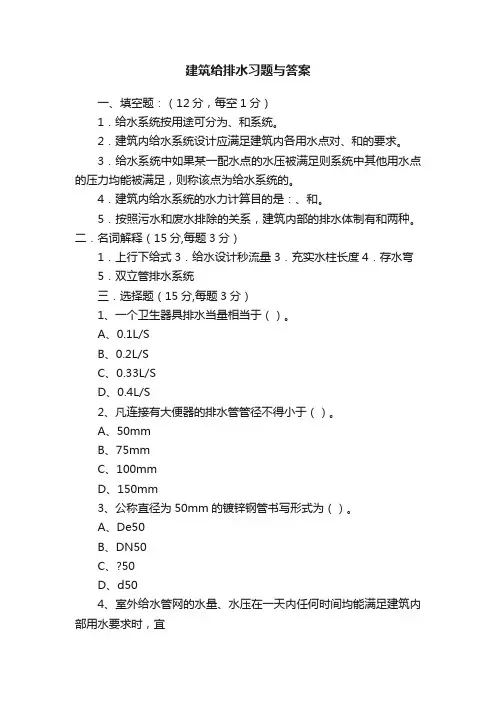

建筑给排水习题与答案一、填空题：（12分，每空1分）1．给水系统按用途可分为、和系统。

2．建筑内给水系统设计应满足建筑内各用水点对、和的要求。

3．给水系统中如果某一配水点的水压被满足则系统中其他用水点的压力均能被满足，则称该点为给水系统的。

4．建筑内给水系统的水力计算目的是：、和。

5．按照污水和废水排除的关系，建筑内部的排水体制有和两种。

二．名词解释（15分,每题3分）1．上行下给式3．给水设计秒流量3．充实水柱长度4．存水弯5．双立管排水系统三．选择题（15分,每题3分）1、一个卫生器具排水当量相当于（）。

A、0.1L/SB、0.2L/SC、0.33L/SD、0.4L/S2、凡连接有大便器的排水管管径不得小于（）。

A、50mmB、75mmC、100mmD、150mm3、公称直径为50mm的镀锌钢管书写形式为（）。

A、De50B、DN50C、?50D、d504、室外给水管网的水量、水压在一天内任何时间均能满足建筑内部用水要求时，宜采用（）。

A、直接给水方式B、设水泵、水箱联合给水方式C、气压给水方式D、设水箱给水方式5、水枪的充实水柱长度（）水枪喷嘴射出的射程。

A、小等于B、等于C、大于D、小于四．简答题（30分,每题6分）1．给水管道的敷设形式有哪两种？各有何特点、适用条件和要求？2．建筑内生活给水管道的水力计算步骤是什么？3．自动喷水灭火系统的作用是什么？分为哪些类型？4．什么是生活污水、生活废水和生活排水？5．建筑内污水、废水排水系统设计应满足那些基本要求？五．计算题（28分,5+8+15分）1. 写出消火栓的保护半径计算公式，并说明公式中各参数所表示的意义。

（5分）2.某办公楼给水管段上其他卫生器具总当量为25，有自闭式延时冲洗大便器阀10个，试计算该给水管道上的总设计秒流量？（8分）3.某8层住宅共两单元，每单元各层为两户，每户设有低水箱坐便1套；洗脸盆、浴盆各1个、洗涤盆1个，共有4根塑料管排水系统，各排水系统均同。

给排水试题及答案一、选择题1. 给排水工程中，以下哪个不是给水管道的主要材料？A. 铸铁管B. 塑料管C. 钢制管D. 陶瓷管答案：D2. 下列哪项不是城市排水系统的主要组成部分？A. 雨水管道B. 污水管道C. 供水管道D. 排水泵站答案：C二、填空题1. 给水管网的布置形式主要有________、________和放射式三种。

答案：环形、树状2. 污水经过处理后达到一定的水质标准，可用于城市绿化、________等。

答案：工业用水三、简答题1. 简述给排水工程在城市发展中的重要性。

答案：给排水工程是城市基础设施的重要组成部分，它不仅关系到城市居民的日常生活和健康，也是城市可持续发展的重要保障。

给水工程确保了城市居民和工业用水的供应，而排水工程则有效处理和排放城市污水和雨水，防止城市内涝和环境污染。

2. 说明城市雨水收集系统的基本组成及其作用。

答案：城市雨水收集系统主要由雨水收集口、雨水管道、雨水处理设施和储存设施组成。

其作用是收集城市雨水，经过处理后可用于城市绿化、道路冲洗等，减少对城市供水的依赖，节约水资源。

四、计算题1. 某城市给水管道设计流量为Q=100m³/h，管道长度为L=1000m，管道内径为d=0.5m。

若管道内水的流速为v=1.5m/s，试计算管道的摩阻损失。

答案：首先计算管道的雷诺数Re，Re=(vd/ν)，其中ν为水的运动粘度，取ν=1×10⁻⁶m²/s。

计算得Re=1.5×0.5/(1×10⁻⁶)=750000。

由于Re>4000，属于湍流。

根据湍流的摩阻公式，摩阻损失Δh=λ(Lv²/(2gd))，其中λ为摩阻系数，对于湍流光滑管，λ≈0.02，g为重力加速度，取g=9.81m/s²。

代入数值计算得Δh=0.02×1000×(1.5²)/(2×9.81×0.5)≈0.61m。
