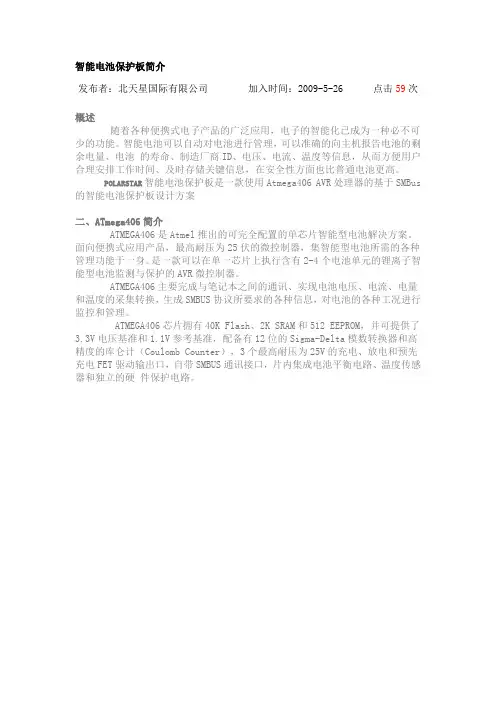

智能电池保护板简介发布者:北天星国际有限公司加入时间:2009-5-26 点击59次概述随着各种便携式电子产品的广泛应用,电子的智能化已成为一种必不可少的功能。
智能电池可以自动对电池进行管理,可以准确的向主机报告电池的剩余电量、电池的寿命、制造厂商ID、电压、电流、温度等信息,从而方便用户合理安排工作时间、及时存储关键信息,在安全性方面也比普通电池更高。
POLARSTAR智能电池保护板是一款使用Atmega406 AVR处理器的基于SMBus的智能电池保护板设计方案二、ATmega406简介ATMEGA406是Atmel推出的可完全配置的单芯片智能型电池解决方案。
面向便携式应用产品,最高耐压为25伏的微控制器,集智能型电池所需的各种管理功能于一身。
是一款可以在单一芯片上执行含有2-4个电池单元的锂离子智能型电池监测与保护的AVR微控制器。
ATMEGA406主要完成与笔记本之间的通讯、实现电池电压、电流、电量和温度的采集转换,生成SMBUS协议所要求的各种信息,对电池的各种工况进行监控和管理。
ATMEGA406芯片拥有40K Flash、2K SRAM和512 EEPROM,并可提供了3.3V 电压基准和1.1V参考基准,配备有12位的Sigma-Delta模数转换器和高精度的库仑计(Coulomb Counter),3个最高耐压为25V的充电、放电和预先充电FET 驱动输出口,自带SMBUS通讯接口,片内集成电池平衡电路、温度传感器和独立的硬件保护电路。
Atmega406处理器应用于智能电池的特色:1.两线接口(TWI)用于SMBus通讯智能电池的通讯是以两线接口(TWI)为基础的SMBus,Atmega406附加的硬件可以同时跟踪通讯接口的连接与断开即电池连接与否。
2.高分辨率,高敏感的ADC(18位的库仑计ADC)3.多通道的12位电压测量ADCATmega406有两个独立的ADC:18位的库仑计ADC(CCADC),12位的电压ADC(VADC)。
锂电池的主板配置说明锂电池的主板配置是指锂电池管理系统(Battery Management System,简称BMS)中主要的硬件部分,用于控制和管理锂电池的电荷和放电过程。
下面将详细介绍锂电池的主板配置,并对其功能和作用进行说明。
锂电池的主板配置一般包括以下几个主要部分:1.电池监测电路(Battery Monitoring Circuit,简称BMC):用于监测锂电池的电压、电流、温度等参数的变化,保证电池的安全使用。
BMC通常由电压采样电路、电流采样电路和温度采样电路等组成。
2.保护电路(Protection Circuit,简称PCB):用于保护锂电池,防止过充、过放、过流和短路等异常情况对电池造成损害。
PCB一般由充电保护、放电保护和温度保护等功能模块组成。
3.通信接口(Communication Interface):用于与外部设备进行数据传输和通信,通常采用标准的串行通信接口,如RS232、RS485或CAN总线等。
4.控制芯片(Control Chip):用于控制和管理电池的充电和放电过程,保证充电电流和放电电流的稳定和安全。
常见的控制芯片有TI的BQ系列、ST的STC系列和华邦的SMBus系列等。
5.电源管理电路(Power Management Circuit):用于管理锂电池的充电和供电过程,确保电池的充放电效率和稳定性。
电源管理电路一般由电源控制芯片和VIPMOS(Vertical Intelligent Power MOS),用于控制电池充放电和供电。
6.系统监控电路(System Monitoring Circuit):用于监测整个系统的运行状态,包括锂电池的工作状态和电池电量等信息的显示和报警。
常见的监控电路有LCD显示屏和蜂鸣器等。
锂电池的主板配置的主要功能和作用如下:1.保证电池的安全使用:主板配置中的保护电路可以及时检测和响应异常情况,如过充、过放、过流和短路等,保护电池不受损坏。

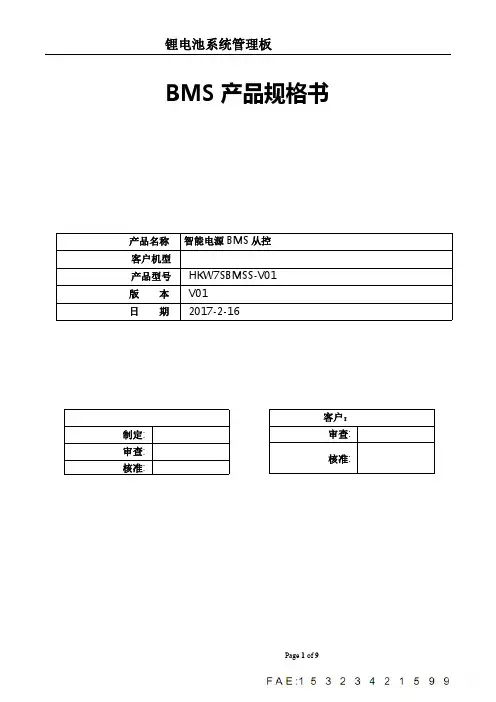

BMS产品规格书
产品名称智能电源BMS从控
客户机型
产品型号HKW7SBMSS-V01
版本V01
日期2017-2-16
制定:审查:核准:客户:审查:
核准:
文件版本:
日期版本号修订说明修订人审核人批准人2017-02-09V1.0新定
1.简介
本保护板专门针对7S 三元电池组,有过压、欠压保护,充电过流、放电过流,短路保护,带均衡,带温度保护,带电量计,带通讯等功能。
本保护板适用于7串储能电池包。
2.功能特性
高集成模拟前端 多级过流保护
标准RS485通讯口 具有多种休眠及唤醒方式
支持YD1363.3协议 充、放电温度保护
高电压精度(≤10mV) 循环次数估算功能
高电流精度 FCC 估算功能
1路电池温度检测(≤3℃) 剩余容量估算功能
SOC 估算功能 RS485通讯隔离
SOH 估算功能 具有充电均衡功能
短路保护功能 低功耗
3.功能示意框图
B+P+B-P-
前端模拟IC MCU 隔离RS48
5
主控
7S 电池RSENSE 放电管充电管
4.环境要求
项目 参数单位
充电工作温度-20~80℃
放电工作温度-20~80 ℃
工作湿度10~85(@40℃)%RH
储存温度-25~85 ℃
储存湿度10~85(@40℃)%RH
5.电气特性
5.1基本参数设置(注:以下参数除特殊注明以外,25℃环境温度下测试)
测试项目详细内容最小值典型值最大值单位备注
过充
单节过充保护 4.22 4.25 4.28V 单节过充保护延迟时间0.5 1.0 2.0S
单节过充保护恢复
4.12 4.15 4.18
V
放电恢复
总压过充保护29.5429.7529.96V 总压过充保护延时0.5 1.0 2.0S 总压过充保护恢复
28.8429.0529.26V
放电恢复
过放
单节过放保护 2.47 2.50 2.53V 单节过放保护延迟时间0.5 1.0 2.0S
单节过放保护恢复
2.97
3.00 3.03V
充电恢复
总压过放保护17.2917.517.71V 总压过放保护延时0.5 1.0 2.0S 总压过放保护恢复
20.7921.021.21V
充电恢复
电流
充电过流保护525558A
充电过流保护延迟时间0.512S 充电过流保护恢复放电恢复;延时10S自恢复,连续10次保护锁定放电过流保护1525558A
放电过流1保护延迟时间0.512S 放电过流保护恢复充电恢复;延时10S自恢复,连续10次保护锁定放电过流保护28090100A
放电过流2保护延迟时间50100200ms
放电过流2保护恢复充电恢复;延时10S自恢复,连续10次保护锁定短路保护100120140A
短路延时300400500uS
短路保护恢复充电恢复
充电电流50A持续放电电流50A持续
均衡均衡开启电压 4.07 4.1 4.13V 均衡关闭电压 3.97 4.0 4.03V 均衡开启压差40mV 均衡关闭压差20mV 均衡电流5090mA 均衡方式充电均衡
温度
充电过温保护606570℃充电过温保护恢复505560℃充电过温保护延时0.512S 充电低温保护-5-10-15℃充电低温保护恢复-505℃充电低温保护恢复延时0.512S 放电过温保护707580℃放电过温保护恢复606570℃放电过温保护延时0.512S 放电低温保护-25-30-35℃放电低温保护恢复-25-20-15℃放电低温保护恢复延时0.512S
功耗正常工作50mA
有充、放
电;或有通
讯;或有除
欠压的保
护休眠300500uA
5.2休眠及唤醒
5.2.1休眠
当满足无充、放电,无通讯,无保护(除欠压保护)条件时,系统30S后进入待机模式。
5.2.2唤醒
当系统处于休眠模式,满足以下任意一条件时,系统将退出休眠模式,进入正常运行模式:1)接入充电器充电;
2)有负载接入开始放电;
3)开启通信;
6.通信说明
6.1具有RS485通讯接口,支持YD1363.3协议;能够获得实时的电池电压、电流、温度、状态、SOC及SOH信息,具体协议内容可联系生产厂家另行提供。
6.2拨码地址定义
地址拨码开关位置 说明
#1 #2 #3 #4
0OFF OFF OFF OFF设置为PACK0
1OFF OFF OFF ON设置为Pack1
2OFF OFF ON OFF设置为Pack2
3OFF OFF ON ON设置为Pack3
4OFF ON OFF OFF设置为Pack4
5OFF ON OFF ON设置为Pack5
6OFF ON ON OFF设置为Pack6
7OFF ON ON ON设置为Pack7
8ON OFF OFF OFF设置为Pack8
9ON OFF OFF ON设置为Pack9
10ON OFF ON OFF设置为Pack10
11ON OFF ON ON设置为Pack11
12ON ON OFF OFF设置为Pack12
13ON ON OFF ON设置为Pack13
14ON ON ON OFF设置为Pack14
15ON ON ON ON设置为Pack15
注意:
1.PACK5~PACK15为保留地址,请勿设置
2.并机时请将地址设置在PACK0~PACK4范围内,且地址不能重复.
7接口定义
7.1
接口图示
7.2电气接口定义Terminal Definition B+
电芯PACK 正极,用来给BMS 供电;功率正极P+直接接电芯正极B-
电芯PACK 负极;P-
电池PACK 负极,即既是充电负极也是放电负极(充放电同口)RS485RS485与主板通讯口
电
芯CON1-1
NTC1-CON1-2
NTC1+CON1-3
CELL1-CON1-4
CELL1+CON1-5
CELL2+CON1-6
CELL3+CON1-7CELL4+
CON1-8
CELL5+CON1-9CELL6+
CON1-10CELL7+
CON1-11NC
7.3安装连接说明
保护板上电有严格的顺序要求,先焊接B-、P-,B+、P+,再从B0到B7以由低到高的顺序,依次插接电池采样线连接器,上电后需要充电激活。
所有连接线安装好后才能加负载或充电器。
拆除时,先拔掉充电器或负载,再从B7到B0以由高到低的顺序,依次拆卸下电池采样线连接器,最后拆卸B+、P+,B-、P-。
8实物图和尺寸图
参考实物图:
备注:实际产品与上述参考实物图可能存在一定差异
主板尺寸图:
9使用注意事项
●焊接电池引线时,一定不可有错接或反接。
如果确实已接错,这块电路板可能已损坏,需要重新测试合格后才可使用。
●装配时保护板不要直接接触到电芯表面,以免损坏电芯。
装配要牢固可靠。
●使用中注意引线头、烙铁、焊锡等不要碰到电路板上的元器件,否则有可能损坏本电路板。
●使用过程要注意防静电、防潮、防水等。
●使用过程中请遵循设计参数及使用条件,不得超过本规格书中的值,否则有可能损坏保护板。
●将电池组和保护板组合好以后,初次上电如发现无电压输出或充不进电,请检查接线是否正确。
●装配时保护板不要直接接触到电芯表面,以免损坏电芯。
装配要牢固可靠。
●焊接电池引线时,一定不可有错接或反接。
如果确实已接错,这块电路板可能已损坏,需要重新测试合格后才可使用。
