有关电子变压器的UL绝缘系统的相关知识

电力电子变压器简要介绍电力电子变压器介绍0、前言电力电子变压器(Power Electronic Transformer 简称PET)作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。

它是集电力电子、电力系统、运算机、数字信号处理以及自动操纵理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与操纵，以替代传统的电力变压器。

1、差不多原理PET 的设计思路源于具有高频连接的AC/AC变换电路, 其差不多原理见图1, 即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号, 经高频变压器耦合到副边后, 再经电力电子变换还原成工频交流输出。

因高频变压器起隔离和变压作用, 因铁心式变压器的体积与频率成反比, 因此高频变的体积远小于工频变压器, 其整体效率高。

图1 电力电子变压器差不多原理框图PET 的具体实现方案分两种形式: 一是在变换中不含直流环节, 即直截了当AC/AC变换, 其原理是: 在高频变压器原边进行高频调制, 在副边同步解调; 二是在变换中存在直流环节, 通常在变压器原边进行AC/AC变换, 再将直流调制为高频信号经高频变压器耦合到副边后, 在副边进行DC/AC变换。

比较两种方案, 后种操纵特性良好, 通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活操纵, 有望成为今后的进展方向。

2、研究现状自1970 年美国GE 公司第一发明了具有高频连接的AC/AC 变换电路后, 专门多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。

美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构, Koo suke Harada等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。

UL家用和類似電器的安全規範總則一. 介紹1.1要求包括:自動的無線電接收器,音頻系統和附件,音頻信號復制;那些在供應電路上希望使用于家庭的設備的要求將依照于國家電子編碼 : ANSI / NFPA 70.1.2同樣也包括:業余的無線電設備,去磁裝置頭,雙向通信設備,留聲機,無線電留聲機,無線電接收器,無線電時鐘,唱片機,錄音帶,耳機,錄音機,無線電收發兩用機,收音功放以及那些類似的用于家庭使用的設備.1.3由電視廣播接收器和其它一些器具組成的組合單元.例如:一個無線電廣播裝置或留聲機或錄音帶機等類似設備,被分類為電視廣播接收器;它們不包含在那些要求內,并且它們將在電視廣播接收器及高壓視頻產品UL1410的標准內,遵守于完成品的要求.1.4電池充電器和電源供應器,不管是手提式的還是長期安裝的設備以及不被包裝或指定參照于文獻包裝的儀器,但是并不指望使用無線電接收器式無線電設備,被分類為電池充電或供應電源,并且它們不被包含在以上的那些要求中.1.5假如無線電接收和音頻操作電路,在1000V以上的情況下,那么在電視廣播接收器和高壓視頻產品的標准的適用的要求(UL1410)被應用于這些電路.1.6要求同樣也包括:孔狀電話,在交通,船上使用以及諸如此類在電話相互連接到電話網絡通過無線電傳遞及接收裝置.1.7室內無線電接收器,音頻系統和傳感器,它們通常被孩子們所使用,同樣也被以上要求所包括,但它們將遵從在電子玩具UL1696標准中可適用的要求.1.8那些希望直接連接到一個電訊網絡上的無線電接收電路和無線電儀器將遵從于在電設設備UL1459標准中可適用的要求.1.9在這個標准里,被這些要求所包含的特征,特性,元件,材質,新的或不同系統的產品以及包括火災,電擊傷害以及人為傷害的產品,以上產品將被評估去使用合適的,附加的元件和成品要求-作為原始的期望必然決定保証的一個可接受的安全層.在這個標准中,一個產品的特征,特性,元件,材質或系統與所指定的要求和規定沖突不能審定去遵從這個標准.在以上被決定可適用的,修訂的要求將被提議和采用,依照于發展,修訂和開發這個標准的使用方法.二. 常規2.1 元件2.1.1 除了在2.1.2所顯示的,由這個標准所包含的產品中的元件應當遵守關于這個元件的要求.2.1.2 元件不需要遵守的一個特定的要求有:a. 包括特性或特征不需要在這個產品的元件的應用里被這個標准所包含.b. 由這個標准的要求所替換.2.1.3 依據期望的以使用條件而標識的額定設定值的元件將被使用.2.1.4 特殊的元件在它的結構特征或其被限制的執行性能里作為半成品被確認,這樣的元件僅僅希望使用于其所限制的條件之下.例如:中心溫度不超過被特定的限制并且將被使用在那些特定的已經被標識的條件之下.2.2 測量單位2.2.1 當一個測量值后面跟隨一個由括號括起來的另外一個單位的值,那么第一個規定的值是必須配備的要求.2.2.2 除非有特別指示,所有在這個標准被提及的電壓和電源值都是有效值.2.3 無定期參考2.3.1 任何一個由這個規定中的要求所發行的無定期的參考代碼或規定將被解釋為一個被引用的代碼或規定的最遲的版本.三. G LOSSARY 朮語3.1 關于要求的目的在以下提供定義3.2 易接近的零件–被定位以致于它能被人直接或依靠探針而被接觸或它是在沒有被隱藏到一個所要求距離的一個孔的后面的一個零件.3.3 可調控制–為了產生一個必然的調節被提供去給予那個有能力施行所期望功能控制的用具 .3.4 手推車–裝配有輪腳,車輪或輥子而使之能夠活動的架子.3.5 輪腳–任何輥子或旋轉的車輪被裝配到車子,架子或接收器并使車,架子或接收器活動的用具.3.6 兒童用具–被裝飾或被特定設計(圖畫,色彩,外形)只要求兒童使用或它是做出廣告(在產品,商品紙箱,廣告文件上)由一個可靠的產品組織去指示只由兒童使用的用具.3.7 暴露零件–服從于通常的使用的暴露零件包括:留聲機提取臂和連接裝置,天線頭和終端,地線的前端和終端,在整個外殼的后面,頂面,旁邊或前面的金屬零件,以及靠近控制操作旁邊的零件.3.8 光纖–在這個規定里,FIBER這個詞被使用去指示通常被作為電子絕緣去使用的材料;硫化光纖是很普通的,硫化光纖是用化學方法凝膠紙的合成條構成的材料,而被使用在凝膠紙里的化學合成物是通過過濾隨后被移動,并且制造出產品在被干燥和研光機和研光機研光后產生的;濃密部分的材料被重新生成纖維素,這個纖維素的纖維結構在變化不同的程度里,依賴于光纖的質量的好壞而被保留;纖維細胞光纖板,沖壓板,壓制板或卡式板不被承認為光纖的等效物.紙夾板在商業事務中被普通的指定使用是借助于電子級硫化光纖類薄板.3.9 地部/盤裝配固定件(落地式支架) –希望被使用于并且支撐在地板上和一個平面的器具.通常其背面希望能放置到靠近牆或拐角處.同樣,它也包括咖啡類器具,請參年表22.1的腳注.3.10 接地–如無特殊指示,通常指地球地面.3.11 室內器具–希望使用于室內的器具.3.12 絕緣基本(功能) –這個絕緣要求為器具的常態的功能和一個基本的反電擊保護.3.13 加強絕緣–一個經改善絕緣材料自身的機械或電子品質的基本絕緣.它同樣提供一個相同的反電擊保護程度且作為絕緣系統,它包含所有的基本絕緣及輔助絕緣.3.14 輔助絕緣–一個高質量的絕緣體被提供去附加在基本絕緣上,使它可以在基本絕緣被擊穿的情況下起到反擊保護的作用.3.15 互鎖–當外殼的零件被打開或一個蓋被移開,從它可接觸到的零件可以自動排除電擊傷害的設備.3.16 內壁安裝器具–希望在內壁安裝,它提供安裝耳式邊緣內壁安裝結構或類似結構的器具和能被放置在牆洞里和一些在牆后被定位并且同時能被放置在牆洞里的器具零件.3.17 獨立的電源變壓器–一個設備包含兩個或更多的絕緣線圈,在相同的頻率下,從一個線圈到另一個線圈,通過電磁感應傳遞交流能量,連接在供應電路上的線圈被稱為主線圈;從主線圈接收被傳遞的交流電能并且與主線圈獨立的線圈稱之為次級線圈.主線圈與次級線圈不被傳導性連接,因此,變壓器從其電路供應次級電路的電子絕緣性.3.18 線性連接或直接連接–通常指沒有電子絕緣性(例如通過一個獨立的電源變壓器),在任何器具的電路和供應電子能量到器具的分支電路之間.3.19 主要外殼零件–一個外殼零件包括有:a.外觀部分應大于其表面的50%,例如:前面,背面,頂面或其它旁面.b.被要求遵從安規要求的外部零件-它們可以保護其內部零件避免遭受火力傷害,電擊,人為傷害或是機械傷害.部件的表面面積被計算依賴于被包圍的表面面積,通過零件的周長,包括孔,穿眼以及在部件上要割除的多邊形組合而成的面積.假如一個外殼的表面是由几個單獨分開的部分形成的,而那几個部分都施行同一個圍繞包圍功能,那么,它們被合為一體并且所的零件的高度和表面面積的占算基于几個合成的表面.請參看圖示3.1.頂部–頂部表面是一個單獨的邊續的部件,占其100%的表面,并且被承認是一個被需要的外部部件.因此,它是一個主要的外部零件.前部–前面表面由几個零件和部件組成.包括:前面板,若干指示盤,指示窗口.操作控制零件不是主要的外部零件.雖然它們在外部零件被要求,但因為它們在整個前部面積里沒有占50%的比例.前面板是一個主要的外部零件,因為當通過零件的周長占算外部圍繞的表面面積時—包括由窗口和操作控制部件組成的面積產生的組合面積大于前部面積的50%.側邊–側邊面積由若干零件和部件組成,包括可搬運的凹信部件和三個面板(S1,S2和S3),可搬運的凹入部件不是主要的外部零件,雖然在外部的部件里它是被要求的,但因為它占不到側邊表面的50%的比例, S1,S2和S3三個小面板是主要的外部零件,雖然每個小面板它們各自無法占到側邊面積的50%,但因為三個小面板能施行相同的外部包圍功能并且當將它們合為一體時,它們的形成大于側邊面積50%的面積.3.20 較小的通孔尺寸–較小的通孔尺寸是穿過這個孔的最大直徑.3.21 通孔控制–控制部件通常是一個按鈕,推制或推杆,被提供給使用者,使器具可以去施行一個它所期望要的功能,在使用工具范圍之外.另外,器具是使用在正常的操作環境下.3.22 常規的工具–通常指刀片和螺絲批,扳手和鉗子.3.23 便攜式工具–它服從以下一個或更多的規定稱之為便攜式工具:a.提供一個運輸手柄或類似的方法手段或這個物質它能行使一個力,這個力小于或等于40磅(178牛頓).b.它沒有走運輸手柄或類似的結構,但它只行使一個小于或等于2磅(8~9牛頓)并且是可能經常被移動的.輕型儀器—例如:前置放大器,收音機,錄音機芯,譯碼器或減聲單元.被連接到其,它們決定不被稱為便攜式器具.c.在任何通常操作狀態下能被抓在手里的任何器具.3.24 電源供應線–被提供連接器具到供應電路的線材稱為電源線.3.25 印刷線裝配–一個加上分開的元件的印刷線路板.3.26 探測器–去探測可接觸的活動零件的測量儀.3.27 供應電路–提供電子能量到器具的分支電路.3.28 台式器具–被設計去使用支撐在桌子,長椅,架子或類似結構上或者被安裝在行李架上的器具.假如這個器具被提供有運輸手柄或其它類似的運輸結構,它最大質量不超過40磅(178牛頓);假如這個器具不被提供有運輸手柄或其它類似的運輸結構,它最大艀量不超過2磅(8~9牛頓).在3.23(a)和(b)里定義的器具不包括在此類器具中.3.29 底殼器具–被設計去保護一個安裝在頂部反面的殼體的底部平面的部件.3.30 不絕緣的活動部件–包含火力或電擊傷害的零件.它是赤裸無保護的或是有一個絕緣但在所包括的操作環境下(電勢,溫度諸如此類)不被接受.3.31 使用者維修–通過使用者進行重新放置,清除或調整等操作.結構四. 常規4.1 器具的常規結構包含:a.普通的使用和使用者維修不會導致火力,電擊或是人身傷害.b.其部件和元件被使用其電子,機械,溫度限制范圍內.c.在轉移和受損害時,其組裝裝配應保護其元件和線材.4.2 除非被認為有特別的提示,其部件和元件參閱4.1以及在規定的別處所包含的火力,電擊或人身傷害.五. 雙重絕緣5.1 這個器具應遵從于安規里關于使用電子儀器ul1097的雙重絕緣系統里的標准要求,除了這個標准可接受的要求以外,其被標識與79,13,1和79,13,2一致.六. 激光器6.1 這個激光器的設備應遵從于現行的結構要求,其要求在聯盟控制代碼21篇第一章,第七章的1010.2和1010.3部分和1040.10和1040.11部分.七. 變壓器7.1 常規7.1.1 變壓器或馬達變壓器,它們是被連接通過供應電路(主控),將遵從于這個標准里的結構要求,是關于使用在音頻,無線電和電視類型器具里的關于變壓器和馬達變壓器的結構要求—ul1411.7.2 受限制的輸出變壓器7.2.1 一個總量輸出小于15w和42.4v的變壓器將完全遵從(結構和性能)這個標准.關于使用在音頻,無線電和電視類器具的變壓器和馬達變壓器的標准—ul1411.7.3 變壓器外殼7.3.1 在表53.1的操作4里被指定的變壓器外殼將遵從以下的(a)~(e).a.其外殼須是金屬或其等價的材料.b.其外殼將完全的單獨的包圍變壓器的線阻.變壓器不被要求提供外殼,當出現以下情況時:它是遵從于變壓器的要求.2.它有輸入60w或更小的值,在操作一分鐘后被測量到,并且所有的次級線圈是短路的以及當它是在做元件的反常操作測試.在第52部分.c.外殼不提供孔或天窗支允許氣流循環, ,假如出現以下情況外部的或出線的孔可能被提供:1.在任何導線孔不被使用的部分,其面積不大于0.2平方英寸(129mm).2.兩個或更多的導線孔的總的不被使用的部分,其面積應不大于0.35平方英寸(225mm).3.所有的孔被提供給導線,但并不如此使用,而是有效地關閉.d.其外殼應不比它自身大,除非這個組合的可接受性是被研究并且決定為可接受的.e.其外殼將不包含聚合材料,除非這個結構和材質的可接受性是被研究并且被決定為可接受的.,例如頂端塊.八. 普通分離被包圍的擴音器8.1 不希望連接到特定的音頻功放源上的單獨包圍的擴音器,將遵從在電子工業協會(EIA)暫定標准IS-33里的要求,符合擴音器安全實踐—工業標准.九. 線式連接或直接連接的序列電阻器9.1 被連接在線式連接直接連接的器具上或者連接在電源絕緣變壓器的主級上,其目的是為了減小輸入電流式電源供應電壓的電阻,將遵從關于無線電和電視類器具的保險線電阻和溫度限制電阻的標准.電阻連接在一個額定保險值1A或更少的負載的一邊.電阻連接在一個額定阻值120歐母或更多的負載旁邊.線路對底部的電阻被使用去遵從21.12.1.氣流燈序列變弱電阻和電阻/電容組合體被連接穿過主開關連接器,其目的是.不包括電源供應器件的電阻器.十. 用金屬處理的塑膠零件10.1 利用一個用金屬處理的電子傳導材料的塑膠材料應遵從這個標准里關于聚合材料可適用的要求—在電子設備估價里使用.假如以塑膠零件分開的傳導性材料可能導致產生一個火力或電擊的傷害.(例如:用金屬處理過的塑膠材料被定位在整個器具外殼之內,它可能脫落掉傳導性材料而連接到不絕緣的零件而產生失火或電擊的傷害).十一. 腐蝕保護11.1 當金屬零件的腐蝕促成或致使一個失火,電擊傷害或是人身傷害,那么這個零件將具有反腐蝕保護,除非金屬是具有抗腐蝕性.十二. 室外使用器具12.1 希望使用在戶外的器具將遵從以下所有的條件:a.它將供應至少一個SJ類型的電源供應線或同等的可接受的關于戶外使用的線材.b.它將妥善接地作指示在22.12.1~22.12.12里.c.它將在其71部分能經受住戶外潮濕測試.12.2 在80.2.1如無標識與描述,器具如符合以下至少一個條件,則它被考慮將使用在戶外:a.它提供有手柄,腳輪,輥子和諸如此類的機構物件并使之成為輕易便攜式物品.b.它的重量不超過75磅(333.6牛頓).c.它能用電池操作.d.器具制造者有文件指示此器具可以使用在戶外.十三. 底殼器具13.1 除這個標准可適合的要求之外,底殼器具將遵從于以下所有條件:a.它將提供一條電源線與表22.1一致.b.它將遵從描述在66.5.1中的外殼器具沖擊測試.c.如它依照73.2與73.3安裝,那么,底殼器具將遵從溫度測試.d.它將遵從底殼周圍環境測試.請參照第74部分.e.它將遵從底殼增加溫度測試.請參照第75部分.f.它將遵從底殼安裝安全測試.請參照第76部分.13.2 底殼器具將提供所有被要求安裝器具通常使用的五金工具和制造商的說明書以及特定的說明與操作介紹的操作說明書.這些說明書和操作介紹將介紹怎樣使用并設定底殼器具,以上將在13.1里作特定的測試說明.13.3 于常規電源線和電源線存儲的方法.十四. 多重供應電路電壓器具14.1 使用供應電路電壓選擇器的器具測試將依照于多重電壓儀器測試第59部分,在沒產生失火,電擊傷害的情況下,此儀器將依照79.10.1和7911.1的說明與標記.14.2 因能構成設定不同的額定供應電路電壓的器具,所以,電壓的顯示將設定在外表明顯的鄰近區域里顯示額定信息.(請參照識別和限定信息第79部分).14.3 假如器具被提供多于一個的電壓設定設備或選擇器,那么,它將有一個清除功能,使所有的設備和選擇器可以被設定.14.4 供應電壓選擇器的結構將使此供應電路電壓不被無意地改變.14.5 如器具的構成以致供應電路電壓選擇器的設定能被使用者改變,那么,此電壓選擇器所做的改變設定的動作將同樣改變供應電路電壓的顯示.十五. 器具式附件組裝15.1 如一個器具式附件,其機械裝配(加上腿,車輪等)希望被使用者完成,將遵從以下所有的條件:a.裝配將由使用者普通的工具(在3.22中描述的工具或由組裝提供的工具)完成.b.要求完成組裝的所有的零件(諸如螺絲,螺釘等等)將被提供.c.將提供組裝說明.d.組裝說明應不使使用者在組裝時產生失火,電擊或人身傷害.十六. 背膠傳導性零件和標簽16.1假因零件和標簽被取出來時,它可能活動而作為一個暫時的橋梁而且產生火力與電擊傷害,所以, 粘膠安全放置的傳導性材料的零件和標簽,將遵從第68部分的背膠零件膠落測試.十七. 傳導性內部機械零件17.1 為使傳導性內部機械零件組裝并且使之安全,因此,這樣的零件將不能被分開或被移動以免產生火力或電擊的傷害.17.2 在17.1里要求的機械零件需提供包括以下部件:a.固定零件.例如:副底盤,裝配,散熱片,交流聲保護罩,安裝支架和固定夾.b.移動零件.例如:彈簧,連鎖,啟動臂,飛輪和刻度指針.17.3 不連續的電子元件的傳導性機械零件同樣也遵從17.1與17.2里的要求或單獨關于此零件的要求.十八. 人身傷害需要考慮的事項18.1 通常性18.1.1 器具不能接受以下項目:a.供電移動的零件.例如:齒輪和連鎖,在通常情況下不可被接觸到.b.在使用者裝配,使用者清掃期間,能發射出物質使在場的人受到傷害.c.能產生人身傷害的器具或車上器具可使用在架子上的器具.18.1.2 請參閱18.1.1©, (一個有擱板的車離地高于39.37英寸(1米),并且它使用在學校,社會機構,醫院或類似單位,在那些地方,兒童極有可能去移動的推車. 此項在80.14~80.17被特定標記注明.18.1.3 在通常使用或使用者維修期間接觸時,任何外殼的邊緣應平滑和圓潤并無十分尖的尖角產生砍切類的傷害.18.2 伸縮天線18.2.1 在可能造成一個刺破類傷害的可伸縮天線的頂端提供一個最小直徑為1/4英寸(6.4mm)的端底或小球.請參看70.9.1~70.9.3關于天線末端安全性能測試.18.3 受電移動的零件18.3.1 在18.1.1里提供的要求里,可到達的受電移動的零件.例如:齒輪連杆.由21.3.2~21.5.國和21.6.1里可到達的適用的要求評估,這個可達到的要求被應用在零件的安裝和裝配提供之后,通過制造者完成并依照制造者提供的說明書,這個要求不應在下面的任意的結構里:a.在錄音轉換器或錄音機的頂面上,提取臂裝配,轉盤或類似零件.b.假如磁帶卷軸或磁帶驅動機構裝置在通常情況下被暴露,并允許零件從它的操作點隨磁帶卷軸,導筒或盒帶的移動而移動,那么,此齒輪與連杆評估為可接觸性的.c.齒輪和連杆(錄音轉換器和錄音機底盤)在個被安裝在馬達上彈簧的一面或拐角被舉起來后是可接觸到的.受電移動部件的接觸性在它通常的游戲位置里被評價為錄音轉換器或錄音機.吊在馬達板上的彈簧和其相似的結構栓住以致于它們不能輕易從安裝平面移動或伸出到外面.十九. 火災應考慮的事項19.1 作為調查研究產品的目的是為符合這個標准的要求.火擊傷害一般被認為存在一個開路電壓大于42.4V的電路里的任意的兩點或者是一個大于15W的電源,并能被傳遞到被連接的外部電阻連接器的兩點之間.此項請參看測試第50部分.二十. 漏電流器具20.1 在任何可接觸到的零件的漏電流應不大于0.5mA,當它是依照43.1.1~43.2.3里測試時,假如在可接觸到傳導性零件和地端或任何其它可傳導性零件之間的開路電勢大于42.4 V,作為室內器具或不可能發生潮濕連接的環境或大于21.2V頂點.作為室外器具很可能使用在潮濕連接環繞.二十一. 電擊器具21.1 通常情況21.1.1 僅僅在使用者維修期間,當電子沖擊容許發生在任何裸露零件.a.在零件和接地端或其它任何可接觸的傳導性零件的開路電勢是大于:1)42.4V的室內器具和不可能發生潮濕的環境.2)21.2 V頂點的戶外器具或潮濕環境.b.任何一種下面的情況發生:1)超過指定在表21.1里的限制的通過一個500歐姆電阻的連續電流.2)電流頂峰值疊加的數值與延續時間超過指定在21.1.2里的限制.3)疊加的電容和電壓超過指定在21.2.1里的限制.請參看43.1.1~43.1.5與43.4.2.表21.1電擊----器具21.1.2 連接在一個任意的僅僅是使用者維修期間被暴露的零件或接地端或任意的其它的可接觸到的零件之間,通過一個500歐姆電阻的交流電的持續時間,此持續時間將由下列的安全等式完成:T ≦(20 2 / 1)公式解釋: " T "為持續時間,從這個電流第一次超過7.1mA 的瞬時值直到"1"是電流為mA 的電流的頂峰值.當不考慮持續時間時,這個電流的頂峰將不超過809 mA .21.2 被存儲的電子沖擊能量21.2.1 在使用者維修期間,可接觸到其兩端的電容器的兩端的最大電容量遵從以下的等式:C = 88.400 / E (loge ) for ≦E ≦400VC = 33.288 E for 400 V< E ≦1000 V 在等式里:C 是電位器的最大電容量,其單位是uF (微法).1.431.43 E-1.26-15364E是穿過放電前電容器的直流電電勢.E在電容器兩端變成可接觸之后,測量為5秒.例如通過一個互鎖蓋上的孔或開口部分,最大電容量的典型估算值顯示在表21.3里.21.3 附件21.3.1 器具的附件將不包含電擊傷害.21.3.2 在表21.4里附屬的活動零件被承認.21.3.3 無摩擦的按鈕,咬合蓋或類似的松動零件當估算為可接近時能被移動或打開.21.3.4 假如零件被定位在一個孔的后面, 這個孔的直徑為3132英寸(2.4mm)或更小,如在整個外殼范圍內有一個蓋,它不能被兒童打開,在正常操作或使用者維修產品期間此零件認為是可可接近的并不可能被打開或移動.21.3.5 器具的外殼(除了底部)將沒有通道通過在幣式探測器上的任意四個中的一個.舉例說明:在圖示21.2中,這個幣式探測器沒有壓力提供去探測即可進入和連接任意包含大于0.5mA 漏電流零件.表21.4凹進去的活動零件。

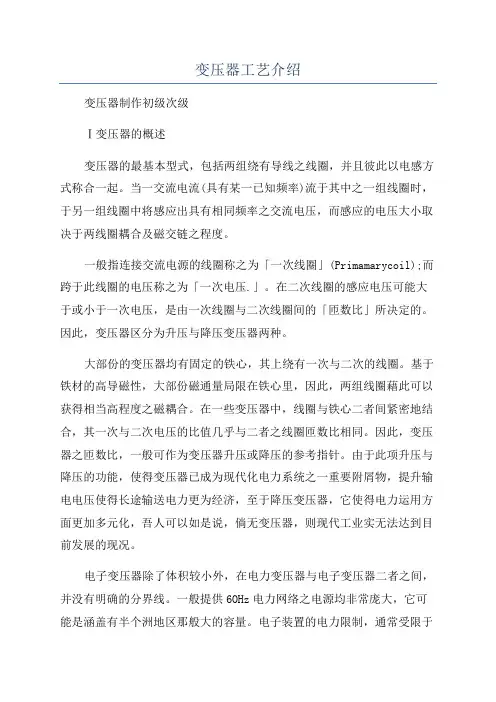

变压器工艺介绍变压器制作初级次级Ⅰ变压器的概述变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primamarycoil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁心，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁心里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁心二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指针。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附屑物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业实无法达到目前发展的现况。

电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。

一般提供6OHz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。

电子装置的电力限制，通常受限于整流、放大，与系统其它组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。

各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。

「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备--变压器。

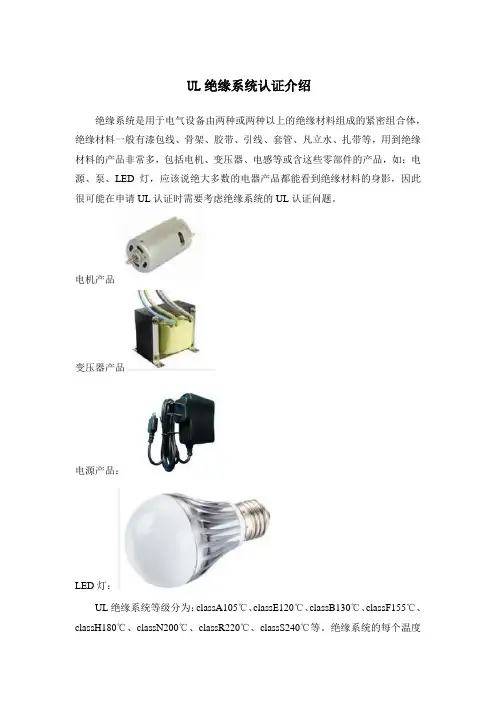

UL绝缘系统认证介绍绝缘系统是用于电气设备由两种或两种以上的绝缘材料组成的紧密组合体，绝缘材料一般有漆包线、骨架、胶带、引线、套管、凡立水、扎带等，用到绝缘材料的产品非常多，包括电机、变压器、电感等或含这些零部件的产品，如：电源、泵、LED灯，应该说绝大多数的电器产品都能看到绝缘材料的身影，因此很可能在申请UL认证时需要考虑绝缘系统的UL认证问题。

电机产品变压器产品电源产品：LED灯：UL绝缘系统等级分为：classA105℃、classE120℃、classB130℃、classF155℃、classH180℃、classN200℃、classR220℃、classS240℃等。

绝缘系统的每个温度等级都要经过标准UL1446要求的热老化等来严格地测试来确定。

测试并非仅对单个材料的性能考虑，还要充分兼顾到整个系统材料的兼容性或相匹配性，因此UL系统里会逐一地把测试或评估合格的多种类及多规格的材料添加进去，系统也由此而建立起来。

例如，主绝缘的胶带，包含了多个的胶带供应商，像3M，而且每个供应商的多种规格产品也会加列进去，其它像骨架材料，套管等也是如此。

由以上可以看出，绝缘系统的认证是一个相当大的工程，费用要40万以上美元，周期要约两年的时间。

所以申请绝缘系统的都是比较大的企业集团，像3M，杜邦等，他们都在某一个领域有几乎垄断性的产品，申请系统后他们的这些产品有更大市场占有率。

这种经测试的系统是真实的绝缘系统，UL的CCN是OBJS2。

中小型企业也经常使用着各种各样的绝缘材料，但基本上这些材料组合是凌乱无序的，不能看作是绝缘系统。

然而UL认证的很多产品如马达，要求具备绝缘系统，这就衍生出中小企业绝缘系统认证的问题。

中小企业绝缘系统认证不是像OBJS2那样提供样品测试，而是进行他要所使用的材料符合某个OBJS2的鉴定。

当然这个鉴定是由UL来进行的。

企业首先要提供使用某个绝缘系统里材料的证明，在实际的操作中它是一份OBJS2企业的授权书，授权UL把他的系统资料拷贝给中小企业。

U L绝缘系统认证介绍 Document number：NOCG-YUNOO-BUYTT-UU986-1986UTUL绝缘系统认证介绍绝缘系统是用于电气设备由两种或两种以上的绝缘材料组成的紧密组合体，绝缘材料一般有漆包线、骨架、胶带、引线、套管、凡立水、扎带等，用到绝缘材料的产品非常多，包括电机、变压器、电感等或含这些零部件的产品，如：电源、泵、LED灯，应该说绝大多数的电器产品都能看到绝缘材料的身影，因此很可能在申请UL认证时需要考虑绝缘系统的UL认证问题。

电机产品变压器产品电源产品：LED灯：UL绝缘系统等级分为：classA105℃、classE120℃、classB130℃、classF155℃、classH180℃、classN200℃、classR220℃、classS240℃等。

绝缘系统的每个温度等级都要经过标准UL1446要求的热老化等来严格地测试来确定。

测试并非仅对单个材料的性能考虑，还要充分兼顾到整个系统材料的兼容性或相匹配性，因此UL系统里会逐一地把测试或评估合格的多种类及多规格的材料添加进去，系统也由此而建立起来。

例如，主绝缘的胶带，包含了多个的胶带供应商，像3M，而且每个供应商的多种规格产品也会加列进去，其它像骨架材料，套管等也是如此。

由以上可以看出，绝缘系统的认证是一个相当大的工程，费用要40万以上美元，周期要约两年的时间。

所以申请绝缘系统的都是比较大的企业集团，像3M，杜邦等，他们都在某一个领域有几乎垄断性的产品，申请系统后他们的这些产品有更大市场占有率。

这种经测试的系统是真实的绝缘系统，UL的CCN 是OBJS2。

中小型企业也经常使用着各种各样的绝缘材料，但基本上这些材料组合是凌乱无序的，不能看作是绝缘系统。

然而UL认证的很多产品如马达，要求具备绝缘系统，这就衍生出中小企业绝缘系统认证的问题。

中小企业绝缘系统认证不是像OBJS2那样提供样品测试，而是进行他要所使用的材料符合某个OBJS2的鉴定。

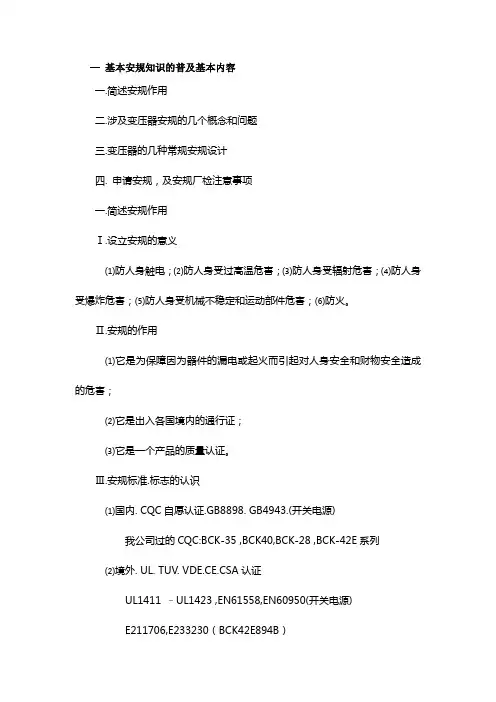

—基本安规知识的普及基本内容一.简述安规作用二.涉及变压器安规的几个概念和问题三.变压器的几种常规安规设计四. 申请安规，及安规厂检注意事项一.简述安规作用Ⅰ.设立安规的意义⑴防人身触电；⑵防人身受过高温危害；⑶防人身受辐射危害；⑷防人身受爆炸危害；⑸防人身受机械不稳定和运动部件危害；⑹防火。

Ⅱ.安规的作用⑴它是为保障因为器件的漏电或起火而引起对人身安全和财物安全造成的危害；⑵它是出入各国境内的通行证；⑶它是一个产品的质量认证。

Ⅲ.安规标准.标志的认识⑴国内. CQC自愿认证.GB8898. GB4943.(开关电源)我公司过的CQC:BCK-35 ,BCK40,BCK-28 ,BCK-42E系列⑵境外. UL. TUV. VDE.CE.CSA认证UL1411 –UL1423 ,EN61558,EN60950(开关电源)E211706,E233230（BCK42E894B）GS安全认证由德国TUV. VDE机构颁发.(自愿)CE安全认证由欧盟机构颁发.(强制)二.涉及变压器安规的几个概念和问题Ⅰ.安规中常见的几个概念⑴空间距离 creepage在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离;⑵爬电距离 clearance distance沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离.⑶基本绝缘 basic insulation是指为对触电进行基本防护而对带电件所加的绝缘。

⑷附加绝缘 supplementary insulation是指对基本绝缘所添增的独立绝缘，但基本绝缘一旦失效仍能防止触电。

⑸双重绝缘 double insulation是指包括基本绝缘和附加绝缘的绝缘。

⑹加强绝缘 reinforced insulation是指对带电件所加的单独绝缘系统，其防触电等级相当于双重绝缘。

⑺绝缘系统 insulation system它是一套独特的物料组合。

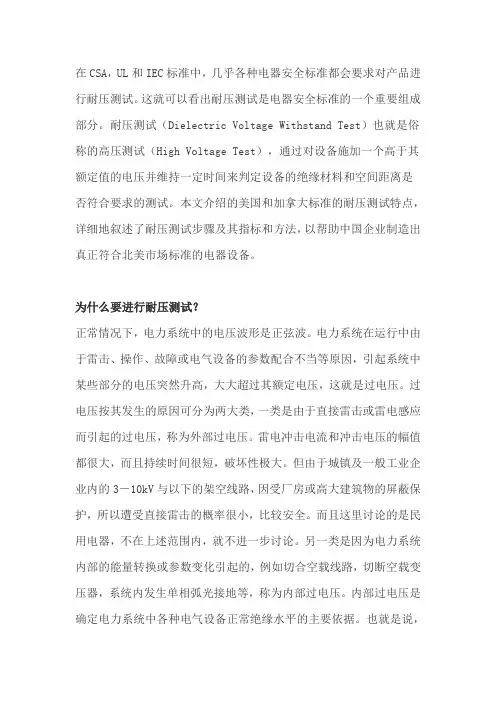

在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。

这就可以看出耐压测试是电器安全标准的一个重要组成部分。

耐压测试（Dielectric Voltage Withstand Test）也就是俗称的高压测试（High Voltage Test），通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。

本文介绍的美国和加拿大标准的耐压测试特点，详细地叙述了耐压测试步骤及其指标和方法，以帮助中国企业制造出真正符合北美市场标准的电器设备。

为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。

电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。

而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。

内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。

也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

测试点和测试电压值测试点和测试电压值依据具体产品的相关标准来确定。

美国和加拿大除了其本身的北美体系的标准以外还有以IEC为基础的新标准。

这里就用“Motor-Operated Appliances (Household and Commercial)” CAN/CSA-C22.2 No.68-92和“Portable Electrical Motor-Operated and Heating Appliances: General Requirements”C22.2 NO. 1335.1-93的标准来介绍美国和加拿大标准的耐压测试的特点。

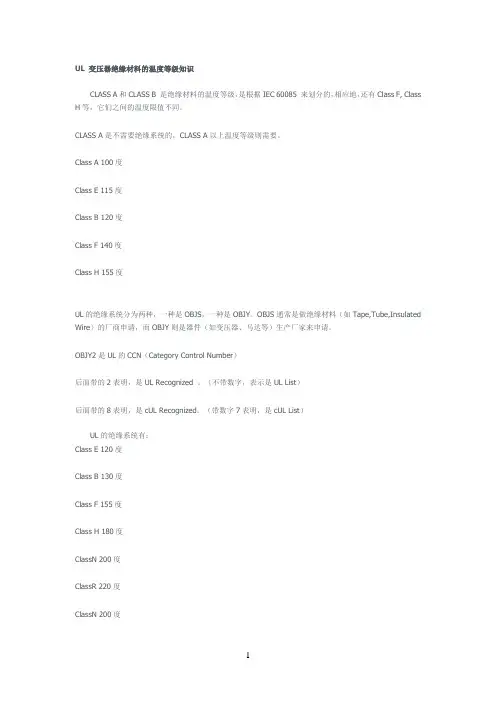

UL 变压器绝缘材料的温度等级知识CLASS A和CLASS B 是绝缘材料的温度等级，是根据IEC 60085 来划分的，相应地，还有Class F, Class H等，它们之间的温度限值不同。

CLASS A是不需要绝缘系统的，CLASS A以上温度等级则需要。

Class A 100度Class E 115度Class B 120度Class F 140度Class H 155度UL的绝缘系统分为两种，一种是OBJS，一种是OBJY。

OBJS通常是做绝缘材料（如Tape,Tube,Insulated Wire）的厂商申请，而OBJY则是器件（如变压器、马达等）生产厂家来申请。

OBJY2是UL的CCN（Category Control Number）后面带的2表明，是UL Recognized 。

（不带数字，表示是UL List）后面带的8表明，是cUL Recognized。

（带数字7表明，是cUL List）UL的绝缘系统有：Class E 120度Class B 130度Class F 155度Class H 180度ClassN 200度ClassR 220度ClassN 200度ClassS 240度ClassC 240度以上绝缘系统:绝缘系统是一些绝缘材料的组合。

在经过广泛的测试之后，证明这些绝缘材料组合在一起，在长期承受不超过该绝缘系统等级所限定的温度时，都不会发生绝缘性能的明显减弱。

但是实际生产出来的产品（例如变压器、马达等）在结构上还是要满足相关标准的要求（如CL 、CR、抗电强度等）。

所以，就算是有了绝缘系统，还是要进行器件的结构检查及测试。

例如, 在设计变压器或马达时, 一般有两种基本方法选择产品采用的材料:使用的电线、绝缘胶布和热塑料的选择既可采用识别各自的材料温度性能这种方法(如每一种材料自身的UL RTI), 也可采用集中式EIS识别这种方法。

后一种方法是测量所选择的材料组合如何在一个共同环境中一起工作。

UL变压器绝缘材料的温度等级知识变压器是电力系统中必不可少的设备，而变压器的绝缘材料是确保变压器正常运行的关键因素之一、绝缘材料的温度等级是衡量绝缘材料耐热性能的重要指标，它直接影响着变压器的可靠性、寿命和安全性。

因此，了解绝缘材料的温度等级知识对于变压器的设计、制造和使用具有重要意义。

绝缘材料的温度等级是指在规定的条件下，绝缘材料能够连续长时间工作的最高温度。

温度等级的划分是根据绝缘材料的热老化特性和热稳定性来确定的。

绝缘材料的温度等级通常以英文字母来表示，例如A、E、B等级。

不同的温度等级标识着绝缘材料在不同温度下的使用寿命和可靠性。

根据国际电工委员会（IEC）的标准，绝缘材料的温度等级主要分为四个等级：A、E、B、F和H等级。

其中A级为最低等级，H级为最高等级。

具体各个等级的最高工作温度范围如下：A级（105°C）：适用于绕组工作温度不超过85°C的低温绝缘系统，如电力电子变压器和轻型变压器等。

E级（120°C）：适用于绕组工作温度不超过105°C的中温绝缘系统，如发电机和发电机组等。

B级（130°C）：适用于绕组工作温度不超过120°C的高温绝缘系统，如高温变压器和电动机等。

F级（155°C）：适用于绕组工作温度不超过140°C的高温绝缘系统，如高温变频器和电焊变压器等。

H级（180°C）：适用于绕组工作温度不超过165°C的超高温绝缘系统，如超高温变压器和高速电机等。

需要注意的是，这些温度等级标准是适用于绝缘材料的最高使用温度，实际应用中一般会有一定的安全裕度。

同时，绝缘材料的选择还需要考虑到绝缘能力、机械性能、湿热安全系数和可靠性等因素。

不同温度等级的绝缘材料具有不同的热老化特性和热稳定性。

一般来说，温度等级越高，绝缘材料的热稳定性越好，工作寿命也越长。

因此，在设计和制造变压器时，应根据实际工作条件选择适当的温度等级的绝缘材料，以确保变压器的可靠性和安全性。

ul 变压器无绝缘系统温升ul变压器是一种无绝缘系统的电力设备，它的温升问题一直是人们关注的焦点。

本文将从输入和输出电压、变压器结构、绕组材料以及冷却方式等方面详细介绍ul变压器的温升问题，并探讨其对设备性能和使用寿命的影响。

我们来了解一下ul变压器是什么。

ul变压器是一种无绝缘系统的变压器，其输入和输出电压之间没有绝缘层隔离，因此在使用过程中需要特别关注其温升问题。

温升是指变压器在工作过程中由于电阻发热而导致温度升高的现象。

温升过高不仅会影响变压器的正常运行，还会缩短其使用寿命。

我们来探讨一下ul变压器的结构对温升的影响。

变压器的结构主要包括铁心、绕组和冷却装置三部分。

铁心是变压器的主要磁路部分，其材料和设计对温升有一定影响。

绕组是变压器的电路部分，电流通过绕组时会产生电阻发热，因此绕组的材料和设计也会对温升产生影响。

冷却装置主要用于散热，可以通过自然冷却或强制冷却两种方式来降低温升。

在ul变压器中，绕组材料对温升有着重要的影响。

通常情况下，绕组材料应具有良好的导电性和导热性，以便快速传导电流和散热。

常见的绕组材料有铜和铝，其中铜的导电性和导热性较好，但成本较高；铝的成本较低，但导电性和导热性较差。

因此，在设计ul变压器时需要根据具体情况选择合适的绕组材料，以在满足性能要求的同时控制温升。

除了绕组材料，冷却方式也是影响ul变压器温升的重要因素。

常见的冷却方式有自然冷却和强制冷却两种。

自然冷却是通过变压器表面的散热片将热量传递给周围空气，实现散热的过程。

而强制冷却则是通过风扇或水冷装置等外部设备将热量带走。

在选择冷却方式时，需要考虑变压器的功率、使用环境和散热要求等因素，以保证温升在合理范围内。

温升对ul变压器的性能和使用寿命有着直接影响。

温升过高会导致绝缘材料老化、热胀冷缩等问题，从而降低变压器的绝缘强度和机械强度，甚至引发火灾等安全事故。

此外，温升过高还会增加变压器的损耗，降低能效。

因此，合理控制ul变压器的温升是提高设备性能和使用寿命的重要手段。

总则1．范围1．1 本标准的这些要求，适用于荧光灯用的电阻、电抗和电子（固态）型镇流器，其电压包括按国家电气规范NFPA70所规定的2500V及以下之规格。

1．2 荧光灯镇流器可以在支架或其它装置上，用荧光灯以外的放电灯来审核确定其是否适用。

1．3 包含有性能、特性、元件、材料或当标准发展后，在使用上就成为新的或有差别的系统上的产品，以及包括那些有着火、触电或对人体伤害危险的产品，须用相应附件经贸终端产品的要求进行评价，来确定必需保持的由本标准原来所预期的对产品使用权用者的安全水平。

第1.3条于1990年7月17日增加2．术语2．1 下列定义适用于本标准。

2．1A 镇流器——利用电抗或电阻，以单个或组合的方式，为了适当的工作而限制灯管电流至规定值，并且，如有需要，提供足够的启动电压的装置。

此外，对于快速启动线路的场合，还提供用于低压灯丝加热的装置。

第2.1A条于1990年7月17日增加2.1B 小型荧光灯——所有接线触头集中在承担全部机械支承作用的单个底座上的一种外型细小（例如折叠结构）的一种荧光灯。

第2.1B条于1991年12月12日增加2．2 处理过的灯管——至少经过100h工作的新灯管2．3 不激活灯管——由于灯丝发射物质耗尽，因而灯管不能被电离而造成寿命终结的灯管。

2．4 电子镇流器——一种包含受纯功元件（晶体管、可控硅及类似元件）控制的高频转换装置的，并且由串联容抗或感抗与灯一起，为适应高的转换频率而提供稳定阻抗的一种镇流器。

第2.4条于1990年7月17日修改2．5 固定式镇流器——被定作永久性电气连接的镇流器。

2．6 瞬时启动电路——利用高的开路电压来启动灯管的电路，通常，此种灯管每端有一个单触头。

2．7 超前——滞后电路——一个灯串联感而另一个串联电容来提高功率因数的一种双灯电路。

通常，这种电路既可以是瞬时启动、也可以是预热电路的一部分。

2．8 电力电容器——被连接成（1）与一个或数个灯管串联，并对灯管电流提供稳流阻抗，或（2）为了校正功率因数而跨接镇流器的输入引线或跨接原边绕组抽头的一种电容器。

1、安规简介2、UL标志3、UL认证工厂审查4、UL认证需提交的资料5、UL认证跟踪检验频率6、UL认证检验细则7、UL认证跟踪检验8、UL认证流程9、UL认证服务项目10、UL认证专业术语11、UL认证介绍12、UL认证申请程序安规简介1. 零件选用(1) 在零件选用方面，要求掌握：a.安规零件有哪些?(见三.安规零件介绍)b.安规零件要求安规零件的要求就是要取得安规机构的认证或是符合相关安规标准；c.安规零件额定值任何零件均必须依MANUFACTURE规定的额定值使用；I 额定电压；II 额定电流；III 温度额定值；(2) 零件的温升限制a. 一般电子零件：依零件规格之额定温度值，决定其温度上限b. 线圈类：依其绝缘系统耐温决定Class A ΔT≦75℃Class E ΔT≦90℃Class B ΔT≦95℃Class F ΔT≦115℃Class H ΔT≦140℃c. 人造橡胶或PVC被覆之线材及电源线类：有标示耐温值T者ΔT≦(T-25)℃无标示耐温值T者ΔT≦50℃d. Bobbin类：无一定值，但须做125℃球压测试；e. 端子类：ΔT≦60℃f. 温升限值I. 如果有规定待测物的耐温值(Tmax)，则：ΔT≦Tmax-TmraII. 如果有规定待测物的温升限值(ΔTmax)，则：ΔT≦ΔTmax+25-Tmra其中Tmra=制造商所规定的设备允许操作室温或是25℃(3) 使用耐然零件：a. PCB： V-1以上；b. FBT， CRT， YOKE ：V-2以上；c. WIRING HARNESS：V-2以上；d. CORD ANONORAGE：HB以上；e. 其它所有零件：V-2以上或HF-2以上；f. 例外情形：下述零件与电子零件(限会在失误状况下，因温度过高而引燃的电子零件)若相隔13mm以上，或是相互间以至少V-1等级之障碍物隔开，则其耐燃等级要求如下：I. 小型的齿轮，凸轮，皮带，轴承及其它小零件，不须防火证明；II. 空气载液的导管，粉状物容器及发泡塑料零件，防火等级为HB以上或HBF以上g.下述件不须防火证明：I. 胶带；II. 已获认证零件；III.密封于无开孔且体积小于0.06m 金属壳内之零件；IV.仪表壳，仪表面，指示灯或宝石，置于至少V-1等级的PCB上的IC，晶体管，光耦合器及其它小零件的外壳。
