继电保护期末试卷

一、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、能使电磁式低电压继电器动断触点闭合的最小电压称为低电压继电器的动作电压。

（错）最大电压2、电抗变压器二次输出电压对一次电流中的谐波成分有放大作用，对一次电流中的非周期电流有抑制作用。

（对）3、对继电保护的基本要求必需满足选择性、速动性、灵敏性。

（错）基本要求包括选择性、速动性、灵敏性和可靠性4、无时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。

（错）依靠动作电流的整定5、中性点直接接地电网发生接地故障时，故障点的零序电压最低，变压器中性点接地处的零序电压最高。

（错）故障点的零序电压最高，变压器中性点接地处的零序电压最低6、小接地电流系统中，电感电流对电容电流常用的补偿方式是欠补偿。

（错）过补偿7、在整定阻抗相同的情况下，过渡电阻对全阻抗继电器的影响小，对方向阻抗继电器影响大。

（对）8、相差高频保护是比较被保护线路两侧功率方向原理而动作的。

（错）比较被保护线路两侧电流相位9、对于YN,d11 接线的变压器，在装设常规纵差保护时，变压器YN侧的电流互感器二次绕组应接成星形，d侧的应接成角形，以消除由于相角差引起的不平衡电流，确保差动保护正确工作。

（错）变压器YN侧的电流互感器二次绕组应接成角形，d侧的应接成星形10、发电机纵差保护是发电机定子绕组匝间短路的主保护。

（错）相间短路11、继电保护装置一般由测量元件和逻辑元件组成。

（错）由测量元件、逻辑元件和执行元件12、过电流保护在系统运行方式变小时，保护范围将不变。

（错）变小13、电流互感器二次绕组的人为接地是属于保护接地，其目的是防止绝缘击穿时二次侧窜入高电压，威胁人身和设备安全。

（对）14、对线路的方向过电流保护，规定线路上电流的正方向为由线路流向母线。

（错）母线流向线路15、零序电流保护，能反映各种不对称性短路，但不反应三相短路。

（错）接地不对称性短路，不反应两相短路二、简答题（每题5分，共30分）1、画出三段式零序电流保护交流、直流展开图。

继电保护原理期末试题 It was last revised on January 2, 2021《继电保护原理》期末试题一、填空题（12*2分/个=24分）1.电器元件一般有两套保护，若主保护未动作，还有一套是后备保护2.反应电流增大而动作的保护称为过电流保护3.电流继电器的反馈电流和动作电流的比值成为反馈系数4.定时限过电流保护的动作时限按阶梯原则选择。

5.继电保护装置由测量回路、逻辑回路、执行回路三部分组成6.继电保护的可靠性是指应动作的时候动作7.电流速断保护，即第一段保护的动作电流是按躲开本条线路末端的最大短路电流来规定的，其灵敏性是由保护的范围表征的8.按阶梯时限保护的原则，越靠近电源端的短路电流越大，动作时间越长9.距离保护是反映故障点至保护安装地点之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。

10.全阻抗继电器的缺点是没有方向性11.输电线路纵差保护的范围是线路全长，故障的切除时间为零（瞬时动作）12.比率差动特性的启动电流随电流的增大而增大13.单相自动重合闸选项的作用选出故障相14.相间短路的阻抗继电器，当I O =I B -I A,则A B U U U -=015.线路的纵差保护是反应首端和末端电流的大小和相位的，所以它不反映相外保护16.变压器的励磁涌流中除含有大量的直流分量，还有大量的谐波分量，其中以二次谐波为主17.发电机正常运行，三次谐波电压机端电压大于中性点量。

18.母线保护的首要原则是安全性19.微机保护的基本算法是计算被测电气量的幅值和相位20.微机保护中从某一采集信号内，提出有用信号的过程叫做滤波二、问答题（6*6分/个=36分）1、什么叫继电保护装置，其基本任务是什么答：继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用与断路器跳闸或发出信号的一种自动保护；基本任务：(1) 发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证其它非故障部分迅速恢复正常运行；(2) 对不正常运行状态，根据运行维护条件（如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

电力系统继电保护练习题A
一、名词解释
1．输电线路纵联保护
2．低频减载
3．变电站综合自动化
4．重合闸
5．横差动保护
6．低频减载
二、基础简答
1．在继电保护中为什么经常采用中间继电器？
2．网络型微机保护装置的优点有哪些？
3．母线保护按原理分有哪些类型？
4．电流保护三段式都分别是什么？它们是如何组成电流保护的主保护和后备保护？
5．微机继电保护的普遍特点有哪些？
三、画图说明题
1．请画出一次式继电器、二次式继电器的原理图，并加以简单说明。

2．从功能角度出发，画出典型的微机继电保护装置硬件系统结构图，并辅以简要解释。

3．请画出继电保护装置、选相元件与重合闸回路的配合关系图。

4．请画出断路器失灵保护说明图，并说明其工作过程。

5．请画出典型母线差动保护动作程序流程图。

6．请画出变电站多分段母线的三主变三分段备用电源自投方式说明图，并说明备用电源自投动作过程。

四、读图简述原理题
1．下图为限时电流速断保护的单相原理接线图，请指出1、2、3分别是什么继电器，并说明此接线图的工作原理。

1 2
2．下图为距离保护的时限特性及其与电流保护三段式关系示意图，请简述之。

3．下图是母线保护的一种原理图，请说明它是什么保护及对设备的要求，并解释在正常和外部故障时的电流情况。

4．下图为发电机的一个绕组内部匝间短路的横差动保护，请解释原理。

5．下图是微机保护装置的开关量从装置外部经过端子排引入装置的触点的原理图。

请说明其工作原理，并说明R2是起什么作用的电阻。

电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。

2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。

3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。

4、距离保护是一种根据距离远近确定的保护，反应的是距离。

受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。

7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。

1、（C）三相短路。

2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。

4、（C）定时限过电流保护。

5、（B）方向圆阻抗继电器。

6、处于（A）动作状态。

7、应该大于1，并取可能的最小值。

8、应采用（B）方向圆阻抗继电器。

9、可能误动。

10、保护1、2将拒动。

11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。

三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。

近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。

2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。

3、比率制动特性是指继电器动作值与电流比值成正比的特性。

最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。

4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。

继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。

A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。

A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。

A、最大值B、有效值C、平均值D、瞬时值。

正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。

A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。

A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。

A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。

A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。

继电保护的四个基本要求是：选择性，速动性，灵敏性，可靠性。

低量继电器的返回系数K h > 1。

定时限过流保护（电流III 段）是靠动作时限的配合 来保证其动作的选择性。

电流速断保护（电流I 段）的主要缺点是保护范围小，不能保护本线路全长。

采用90︒接线方式的GJ ，若GJ 中加入电流为B J I I =，则加入的电压J U =CAU 。

在整定阻抗Zzd 相同的情况下,方向阻抗继电器受系统振荡的影响比全阻抗继电器所受的影响小。

距离保护中，有助增电流影响时,分支系数K fz > 1, 在距离II 段整定阻抗已定的情况下，其保护范围比无助增电流时缩小。

具有比率制动特性的变压器差动保护，当制动电流越大时，则其对应的动作电流越（强）。

若满足相量关系：D C A +=及D C B -=，则当︒>>︒90arg 270DC 时，必有： ||A小于||B 。

当两相量的夹角为钝角时，这两个相量的瞬时值同时为负的时间< 5毫秒。

若线路阻抗角为70︒，90︒接线的GJ 为了尽量减小死区范围，其最灵敏角应为–20︒。

电抗变换器DKB 是将原边的电流量变换成副边的，电压量。

中性点直接接地电网中发生接地短路时，故障点的零序电压最高，距故障点越远处的零序电压越低。

线路距离保护不能实现全线速动，线路纵差保护能够实现全线速动。

已知方向阻抗继电器的最大灵敏角Φlm =60︒，且在Φj=30︒时的动作阻抗Zdz.j=12Ω，则该继电器的整定阻抗Zzd=83Ω。

主保护对快速性要求更高，后备保护对灵敏性要求更高。

电流互感器二次绕组严禁开路，电压互感器二次绕组严禁短路。

过量继电器的返回系数K h <1。

限时电流速断保护校验灵敏度时,应按系统最小运行方式下两相短路来校验。

低量保护的动作参数越大，则保护的动作灵敏度越高。

按功率方向继电器的装设原则，在负荷支路上的保护不装功率方向继电器。

若两相量的相位差<90︒，则两相量的瞬时值同时为正的时间 > 5毫秒。

继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。

A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。

A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。

A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。

A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。

A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。

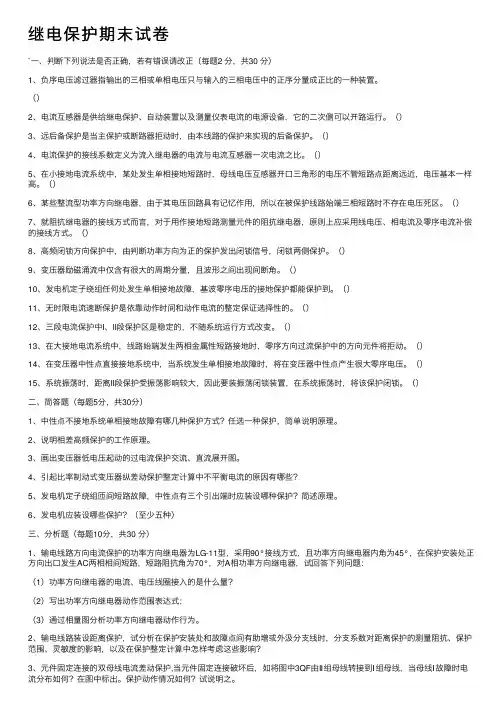

继电保护期末试卷`⼀、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、负序电压滤过器指输出的三相或单相电压只与输⼊的三相电压中的正序分量成正⽐的⼀种装置。

（）2、电流互感器是供给继电保护、⾃动装置以及测量仪表电流的电源设备，它的⼆次侧可以开路运⾏。

（）3、远后备保护是当主保护或断路器拒动时，由本线路的保护来实现的后备保护。

（）4、电流保护的接线系数定义为流⼊继电器的电流与电流互感器⼀次电流之⽐。

（）5、在⼩接地电流系统中，某处发⽣单相接地短路时，母线电压互感器开⼝三⾓形的电压不管短路点距离远近，电压基本⼀样⾼。

（）6、某些整流型功率⽅向继电器，由于其电压回路具有记忆作⽤，所以在被保护线路始端三相短路时不存在电压死区。

（）7、就阻抗继电器的接线⽅式⽽⾔，对于⽤作接地短路测量元件的阻抗继电器，原则上应采⽤线电压、相电流及零序电流补偿的接线⽅式。

（）8、⾼频闭锁⽅向保护中，由判断功率⽅向为正的保护发出闭锁信号，闭锁两侧保护。

（）9、变压器励磁涌流中仅含有很⼤的周期分量，且波形之间出现间断⾓。

（）10、发电机定⼦绕组任何处发⽣单相接地故障，基波零序电压的接地保护都能保护到。

（）11、⽆时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。

（）12、三段电流保护中I、II段保护区是稳定的，不随系统运⾏⽅式改变。

（）13、在⼤接地电流系统中，线路始端发⽣两相⾦属性短路接地时，零序⽅向过流保护中的⽅向元件将拒动。

（）14、在变压器中性点直接接地系统中，当系统发⽣单相接地故障时，将在变压器中性点产⽣很⼤零序电压。

（）15、系统振荡时，距离II段保护受振荡影响较⼤，因此要装振荡闭锁装置，在系统振荡时，将该保护闭锁。

（）⼆、简答题（每题5分，共30分）1、中性点不接地系统单相接地故障有哪⼏种保护⽅式？任选⼀种保护，简单说明原理。

2、说明相差⾼频保护的⼯作原理。

3、画出变压器低电压起动的过电流保护交流、直流展开图。

2020—2021学年度继电保护专业《电力系统继电保护》期末考试题及答案（试卷一）一、填空题(每小题1分，共20分)。

1.电气元件配置两套保护，一套保护未动作时另一套保护动作于跳闸，称为_______保护。

2.电流继电器的_______电流与动作电流的比值称为继电器的返回系数。

3.反应电流增大而瞬时动作的保护称为_______。

4.定时限过电流保护的动作时限是按_______来选择的。

5.电流电压连锁速断保护是按系统经常运行方式下电流和电压元件的保护范围_______这一条件来整定的。

6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_______。

7.全阻抗继电器的主要缺点是_______。

8.相间短路的阻抗继电器采用0°接线。

例如：时，=_______。

9.精确工作电流I ac是阻抗继电器的一个主要技术指标。

I ac越小，表明U0越小，即_______。

10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证_____。

11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。

12.故障时发信方式的优点是_______。

13.相差高频保护采用比较线路两端_______相位来反应对称短路。

14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于_______。

15.对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。

16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的_______性不利。

17.发电机正常运行时的三次谐波电压，机端量总是_______中性点量。

18.发电机定子绕组匝间短路时，将出现_______向负序电压，并产生相应的负序电流。

19.对于单母线或双母线保护，通常把_______放在重要位置。

20.微机保护的基本算法是计算被测电气量的大小和_______的方法。

福建水利电力职业技术学院《电力系统继电保护》期末考试卷（电力专业）课程编码：B21134 考试时间：20XX 年XX 月XX 日考试类别：期末考试考答卷时间:120分钟一、是非题（T表示正确、F表示错误；每小题1分，共10分）（ T ）1、只要能满足继电保护的要求，一般说来，宜选用尽可能简单的保护方式。

（ T ）2、改变电抗变换器调相电阻的阻值，可以调节输入电流与输出电压的相位关系。

Yd降压变压器三角形侧发生两相短路时，变压器星形侧三相均有短路电（ T ）3、在11流。

（ T ）4、双电源线路在确定过电流保护是否加方向元件条件是：保护动作时间短的应加方向元件，保护动作时间相同的不论电源情况如何，均应加方向元件。

（ F ）5、在输电线路保护区范围内发生短路时，方向阻抗继电器动作阻抗与测量阻抗相等。

（ T ）6、距离保护的第Ⅲ段按躲过最大负荷电流整定的条件下，采用方向阻抗继电器比全阻抗继电器灵敏度高。

（ T ）7、变压器纵联差动保护不能正确反应绕组匝间短路。

（ T ）8、发电机复合电压起动的过电流保护低电压元件的灵敏度比低压起动过电流保护的低电压元件灵敏度高。

（ F ）9、发电机必须装设动作于跳闸的定子绕组单相接地保护。

（Ｆ）10、反应过量保护和欠量保护的灵敏系数定义相同。

二、选择题（每小题2分，共20分）1、母线充电保护是（）。

(A)母线故障的或备保护 (B)利用母联或分段断路器给另一母线充电的保护(C)利用母线上任一断路器给母线充电的保护（D）母线故障的主保护答：BYd降压变压器过电流保护的2、在中性点不接地系统中，为提高输电线路的后备保护对11灵敏度，可采用（）接线。

(A)两相式 (B)两相三继电器 (C)两相电流差（D）三相三继电器答：B3、微机母线完全电流差动保护，连接在母线上所有元件可装设具有（）的电流互感器。

(A)同变比 (B)同变比、同特性 (C)不同变比（D）不同等级答：C4、定期检测转子回路一点接地保护在励磁绕组（）处接地故障，无法检测。

继电保护复习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.变压器的过负荷通常用来反映正常情况下过载情况，除了发信号外，有时还跳闸。

（）A、正确B、错误正确答案：B2.用供电元件的后备保护切除母线故障，时间较长，使系统电压长时间降低，不能保证安全连续供电，甚至造成系统稳定的破坏。

（）A、正确B、错误正确答案：A3.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。

（）A、正确B、错误正确答案：A4.近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

（）A、正确B、错误正确答案：B5.对没有任何补偿的线路，在单相重合闸的过程中存在潜供电流，如不考虑相间存在的互感，则潜供电流的大小与故障点的位置无关。

（）A、正确B、错误正确答案：A6.当运行方式增大，电流保护的范围也增大，运行方式减小，保护范围也减小，所以运行方式变化越大，保护范围越稳定。

（）A、正确B、错误正确答案：B7.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。

（）A、正确B、错误正确答案：B8.电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。

（）A、正确B、错误正确答案：B9.变压器励磁涌流的大小与合闸瞬间有关，当电压瞬时值为零时合闸励磁涌流最小。

( )A、正确B、错误正确答案：B10.绝缘监视装置适用于母线出线较多的情况。

A、正确B、错误正确答案：B11.系统运行方式越大，等效阻抗越大，短路电流越小，母线残压越大。

（A、正确B、错误正确答案：B12.接地距离保护只在线路发生单相接地路障时动作，相间距离保护只在线路发生相间短路故障时动作。

（）A、正确B、错误正确答案：B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。

《电力系统继电保护原理》期末考试试题及详细答案一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用 来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ）。

（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ ）状态。

（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。

2024年继电保护考试题及答案(完整版)1、【判断题】变压器油箱外故障包括绕组间的线间故障、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。

(×)2、【判断题】过电压维电器的动作、返回过程与电流继电器相同。

(√)3、【判断题】当通过电流继电渊的电流大于动作电流时,继电器动作,动合触点闭合。

(√)4、【判断题】重合仲I成功率计匏为重合仲I失败次数除以重合网应该动作的总次数的百分数。

(×)5、【判断题】电力系统短路中发生单相短路的儿率最大。

(√)6、【判断题】低压配电网中中性线的代号为N°(√)7、【判断网】断路器位贸信号中，当断路器被自动重合闸动作合闸时红灯闪。

8、【判断题】备用电源自动投入装置工作时，备用电源投入到持续性故障上，备用电源断路器将加速断开。

(√)9、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。

(J)10、【判断题】变压器气体保护的主要元件是电流继电器∙(×)II、【判断题】电压继电器在继电保护装置中反应电压变化而动作。

(J)12、【判断题】变电站中将交流一次侧高电压转换成：次电压,供给控制、测量、保护等二次设备使用的电气设备是电流互感器。

＜X）13、【判断题】继电保护动作时将故障部分切除，使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性.（X）14、【判断题】电动机过热保护由过热告警、过热跳闸、过热禁止再起动构成。

（√）15、【判断题】备用电源自动投入装置应保证工作电源断开后，工作线路才能投入。

（X）16、【判断题】自动重合闸实质上是通过将非正常跳开的断路涔试探性合闸，实现线路上发生永久性故障时臼动恢第运行。

（X）17、【判断题】外部故障时变压器差动保护中，流入差动继电泯的电流为不平衡电流。

（J）18、【判断腿】变压器正常运行时励磁电潦一般约为变压器额定电流的68倍。

（X）19、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯，由监控主机与各功能了•系统通讯的方式称为集中式变电站自动化系统。

继电保护复习题（课程代码392219）1.在电力系统中继电保护的任务是什么？答：⑴、自动、迅速、有选择地将故障元件从电力系统中切除，使元件免于继续遭到破坏，保证其它无故障部分迅速恢复运行；⑵、反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

2.继电保护的基本原理有那些？答：⑴、在一般情况下，发生短路之后，总是伴随有电流的增大、电压的降低、线路始端测量阻抗的减少，以及电压与电流之间相位角的变化。

因此，利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护，例如：①反应于电流增大而动作的过电流保护；②反应于电压降低而动作的低电压保护；③反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。

⑵、利用每个电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别，就可以构成各种差动原理的保护，如：纵联差保护、相差高频保护、方向高频保护等。

⑶、还有根据电气设备的特点实现反应非电量的保护。

如：瓦斯保护、过负荷或过热保护等。

[4]、对称分量是否出现3.电力系统对继电保护的基本要求是什么？都是怎样构成的？答：四个基本要求：选择性、速动性、灵敏性和可靠性。

继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，仪保证系统中的无故障部分仍能继续安全运行。

继电保护的速动性是指快速的切除故障以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护的灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。

继电保护的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

4.继电保护装置由哪几部分组成？各部分的作用是什么？答：一般由测量部分、逻辑部分和执行部分组成。

福建水利电力职业技术学院《电力系统继电保护》期末考试卷（电力专业）题型是非题选择题填空题问答题作图题计算题总分应得分10 20 15 25 12 18 100 实得分课程编码：B21134 考试时间：20XX 年XX 月XX 日考试类别：期末考试考答卷时间:120分钟评卷人得分一、是非题（T表示正确、F表示错误；每小题1分，共10分）（T ）1、只要能满足继电保护的要求，一般说来，宜选用尽可能简单的保护方式。

（T ）2、改变电抗变换器调相电阻的阻值，可以调节输入电流与输出电压的相位关系。

（T ）3、在11Yd降压变压器三角形侧发生两相短路时，变压器星形侧三相均有短路电流。

（T ）4、双电源线路在确定过电流保护是否加方向元件条件是：保护动作时间短的应加方向元件，保护动作时间相同的不论电源情况如何，均应加方向元件。

（F ）5、在输电线路保护区范围内发生短路时，方向阻抗继电器动作阻抗与测量阻抗相等。

（T ）6、距离保护的第Ⅲ段按躲过最大负荷电流整定的条件下，采用方向阻抗继电器比全阻抗继电器灵敏度高。

（T ）7、变压器纵联差动保护不能正确反应绕组匝间短路。

（T ）8、发电机复合电压起动的过电流保护低电压元件的灵敏度比低压起动过电流保护的低电压元件灵敏度高。

（ F ）9、发电机必须装设动作于跳闸的定子绕组单相接地保护。

（Ｆ）10、反应过量保护和欠量保护的灵敏系数定义相同。

评卷人得分二、选择题（每小题2分，共20分）1、母线充电保护是（）。

(A)母线故障的或备保护 (B)利用母联或分段断路器给另一母线充电的保护(C)利用母线上任一断路器给母线充电的保护（D）母线故障的主保护答：BYd降压变压器过电流保护的2、在中性点不接地系统中，为提高输电线路的后备保护对11灵敏度，可采用（）接线。

(A)两相式(B)两相三继电器(C)两相电流差（D）三相三继电器答：B3、微机母线完全电流差动保护，连接在母线上所有元件可装设具有（）的电流互感器。

一、填空题。

1.35kv以下的线路保护主要采用阶段式电流保护，而220kv电力系统的线路保护常采用距离保护、高频保护等。

电力系统的元件保护，按被保护的元件分类主要可以分为变压器保护、发电机保护、发电机变压器组保护以及母线保护等。

2.距离1段是靠缩短保护距离满足选择性要求的，距离3段是靠延时满足选择性要求的。

距离1、2、3段保护中距离3段保护不受震荡影响，其原因是保护动作时限大于系统的振荡周期。

3.影响阻抗保护正确动作的主要因素有短路经过渡电阻、电力系统震荡、电压回路断线等。

4.高频通道的工作方式可以分为经常无高频电流和经常有高频电流2种，在这两种工作方式以其传送的信号性质为准，又可分为闭锁信号、允许信号、跳闸信号3种类型。

5.不接地电网发生单相接地短路时，故障线路测得零序电流为全系统非故障元件对地电容电流总和，方向从故障线路到母线，非故障线路测得零序电流为故障本身的电容电流，方向从母线到线路。

6.电力系统中，广泛采用自动重合闸的主要原因是大多数故障是瞬时性故障，重合闸的成功率很高，提高供电可靠性，防止断路器和继电器误跳闸。

重合闸又可分为综合重合闸、单相重合闸和三相重合闸。

重合闸与保护的配合有前加速和后加速两种方式。

7.变压器的故障通常可分为油箱内故障与油箱外两类，油箱内故障主要有绕组间的相间短路、接地短路、匝间短路以及铁心的烧毁等，油箱外故障主要有套管和引出线发生相间短路和接地短路等。

为此，220kv变压器的主保护是差动保护和瓦斯保护等，后备保护则有：阻抗保护、零序保护等。

8.发电机的主保护主要有：差动速断、差动保护、方向限时电流速度速断、过压保护、过流保护、低压启动过流保护、基波零序过压保护等（纵联差动保护、定子绕组匝间短路保护、100%定子绕组接地保护、失磁保护）等。

二、分析题。

1.图示网络中，各处均装有定时限过电流保护（第三段电流保护），分析何处应该装设方向元件。

2.若110kv输电线的距离保护中，有一方向阻抗元件，其整定阻抗为Zset=100∠80°Ω，负荷阻抗为Zf∠20°Ω，分析该线路通过多大负荷电流时，该方向元件会误动？（所给参数均为一次值）三、简单题。
