继电保护试卷

继电保护专业竞争上岗考试试题（时间2小时）一、 单项选择题（共30分）1、按照部颁反措要点的要求，防止跳跃继电器的电流线圈应（ A ）。

（A ）接在出口触点与断路器控制回路之间； （B ）与断路器跳闸线圈并联；（C ）与跳闸继电器出口触点并联；（D ）任意接。

2、直流母线电压不能过高或过低，允许范围一般是（ C ）。

（A ）±3％；（B ）±5％；（C ）±10％；（D ）±15％。

3、在电压回路中，当电压互感器负荷最大时，保护和自动装置的电压降不得超过其额定电压的（ B ）。

（A ）2％；（B ）3％；（C ）5％；（D ）10％。

4、当系统运行方式变小时，电流和电压的保护范围是（ A ）。

（A ）电流保护范围变小，电压保护范围变大； （B ）电流保护范围变小，电压保护范围变小； （C ）电流保护范围变大，电压保护范围变小； （D ）电流保护范围变大，电压保护范围变大；5、电流互感器本身造成的测量误差是由于有励磁电流存在，其角度误差是励磁支路呈现为（ C ）使一、二次电流有不同相位，造成角度误差。

（A ）电阻性；（B ）电容性；（C ）电感性；（D ）互感性。

6、在小接地电流系统中发生单相接地短路时，为使电压互感器开口三角电压3U 0为100伏，电压互感器的变比应选用（ C ）。

A 、UN /3/100/3/ 100B 、UN /3/100/3 / 100/3C 、UN /3 /100/3 / 100 / 37、关于电压互感器和电流互感器二次接地正确的说法是。

( C ) A 、电压互感器二次接地属工作接地，电流互感器属保护接地； B 、均属工作接地； C 、均属保护接地；（说明：保护接地是防止一、二次绝缘损坏击穿，高电压窜到二次侧，对人身和设备造成危害。

工作接地是指互感器工作原理的需要，保证正确传变。

） 8、一台电压互感器变比为VVKV10031003220，如开口三角绕组CA 两相接反，正常运行时，开口三角的输出电压为（ B ）。

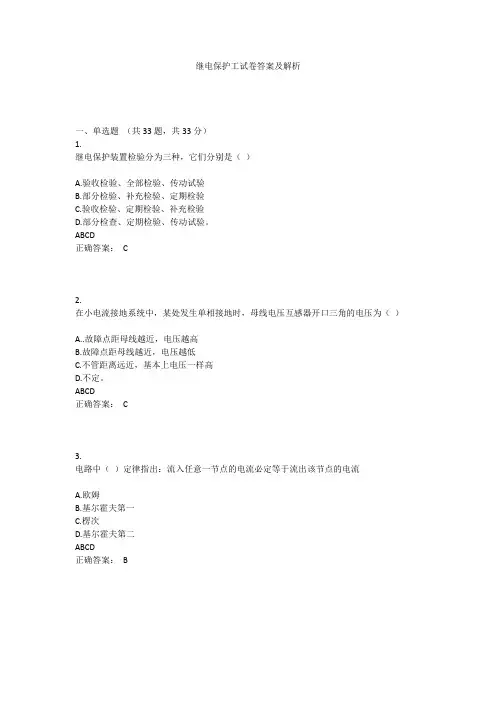

继电保护工试卷答案及解析一、单选题（共33题，共33分）1.继电保护装置检验分为三种，它们分别是（）A.验收检验、全部检验、传动试验B.部分检验、补充检验、定期检验C.验收检验、定期检验、补充检验D.部分检查、定期检验、传动试验。

ABCD正确答案：C2.在小电流接地系统中，某处发生单相接地时，母线电压互感器开口三角的电压为（）A..故障点距母线越近，电压越高B.故障点距母线越近，电压越低C.不管距离远近，基本上电压一样高D.不定。

ABCD正确答案：C3.电路中（）定律指出：流入任意一节点的电流必定等于流出该节点的电流A.欧姆B.基尔霍夫第一C.楞次D.基尔霍夫第二ABCD正确答案：B4国产距离保护振荡闭锁采用（）的方法A.“大圆套小圆”，当动作时差大于设定值就闭锁B.由故障启动元件对距离Ⅰ、Ⅱ段短时开放C.“大圆套小圆”，当动作时差小于设定值就闭锁D.由故障启动元件对距离Ⅰ、Ⅱ段闭锁。

ABCD正确答案：B5.PSL-621C相间偏移阻抗定值Zzd按段分别整定，灵敏角三段共用一个定值。

Ⅲ段的电阻分量为Rzd，相间阻抗i、Ⅱ段的电阻分量为（）A.RzdB.Rzd的1.5 倍C.Rzd的两倍D.Rzd的一半ABCD正确答案：D6.电磁型继电器按其结构的不同，可分为（）A.测量继电器和辅助继电器B.螺管线圈式-吸引线圈式和转动舌片式C.圆盘式和四极圆筒式D.电压继电器-电流继电器-时间继电器ABCD正确答案：B7.油浸自冷、风冷变压器规定油箱上层油温不得超过（）A.95℃B.85℃C.105℃D.100℃ABCD正确答案：A8.电压互感器是（）A.电压源，内阻视为零B.电流源，内阻视为无穷大C.电流源，内阻视为零D.电压源，内阻视为无穷大ABCD正确答案：A9.三相三线电路中不含零序分量的物理量是（）A.相电压B.相电流C.线电流D.线电流及相电流ABCD正确答案：C10.变压器励磁涌流与变压器充电合闸电压初相角有关，当初相角为（）时励磁涌流最大A.0oB.90oC.45oD.120oABCD正确答案：A11.双侧电源的输电线路发生不对称故障时，短路电流中各序分量受两侧电势相差影响的是（）A.零序分量B.负序分量C.正序分量D.正序、负序及零序分量ABCD正确答案：C12.限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若（）不满足要求，则要与相邻线路限时电流速断保护配合A.选择性B.速动性C.灵敏性D.可靠性ABCD正确答案：C13.在相间电流保护的整定计算公式中需考虑继电器返回系数的是（）A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.电流电压联锁速断保护ABCD正确答案：C14.下列继电器中，返回系数小于1的是（）A.低压继电器B.过电流继电器C.阻抗继电器D.低周继电器ABCD正确答案：B15.在大电流接地系统发生单相金属性接地短路故障时，故障点零序电压（）A.与故障相正序电压同相位B.与故障相正序电压反相位C.超前故障相正序电压90 度D.滞后故障相正序电压90 度ABCD正确答案：B16.在实数平面上圆周不经过原点的圆，反演后为（）A.不经原点的一直线B.经原点的一直线C.圆周不经过原点的圆D.圆周经过原点的圆ABCD正确答案：C17.主变压器重瓦斯保护和轻瓦斯保护的正电源，正确接法是（）A.使用同一保护正电源B.重瓦斯保护接保护电源，轻瓦斯保护接信号电源C.使用同一信号正电源D.重瓦斯保护接信号电源，轻瓦斯保护接保护电源。

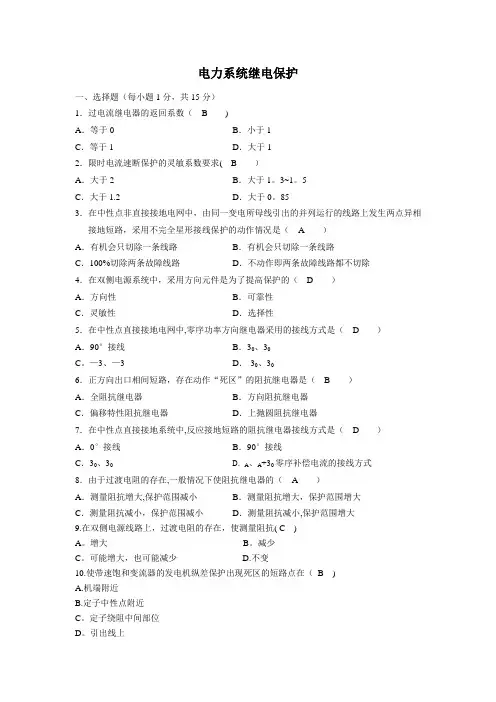

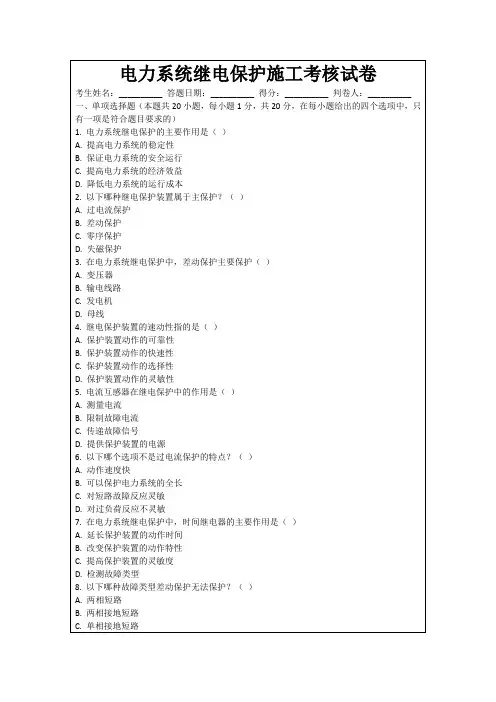

电力系统继电保护一、选择题（每小题1分，共15分）1．过电流继电器的返回系数（B)A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求(B）A．大于2 B．大于1。

3~1。

5C．大于1.2 D．大于0。

853．在中性点非直接接地电网中，由同一变电所母线引出的并列运行的线路上发生两点异相接地短路，采用不完全星形接线保护的动作情况是（A）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中，采用方向元件是为了提高保护的（D）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D）A．90°接线B．30、30C。

—3、—3D．-30、306．正方向出口相间短路，存在动作“死区”的阻抗继电器是（B）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是（D）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在,一般情况下使阻抗继电器的（A）A．测量阻抗增大,保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小,保护范围增大9.在双侧电源线路上，过渡电阻的存在，使测量阻抗( C )A。

增大B。

减少C。

可能增大，也可能减少 D.不变10.使带速饱和变流器的发电机纵差保护出现死区的短路点在（B )A.机端附近B.定子中性点附近C。

定子绕阻中间部位D。

引出线上11。

在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为( C ）A.当故障点距母线越近，电压越高B。

当故障点距母线越近，电压越低C。

不管距离远近，电压基本相同 D.与故障前电压相同12。

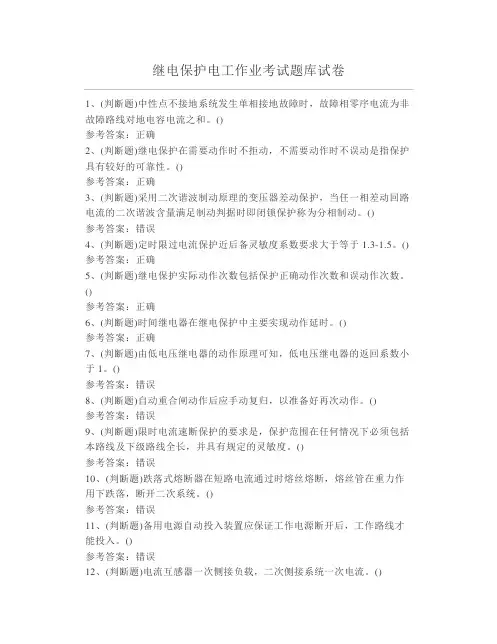

继电保护电工作业考试题库试卷1、(判断题)中性点不接地系统发生单相接地故障时，故障相零序电流为非故障路线对地电容电流之和。

()参考答案：正确2、(判断题)继电保护在需要动作时不拒动，不需要动作时不误动是指保护具有较好的可靠性。

()参考答案：正确3、(判断题)采用二次谐波制动原理的变压器差动保护，当任一相差动回路电流的二次谐波含量满足制动判据时即闭锁保护称为分相制动。

()参考答案：错误4、(判断题)定时限过电流保护近后备灵敏度系数要求大于等于1.3-1.5。

() 参考答案：正确5、(判断题)继电保护实际动作次数包括保护正确动作次数和误动作次数。

()参考答案：正确6、(判断题)时间继电器在继电保护中主要实现动作延时。

()参考答案：正确7、(判断题)由低电压继电器的动作原理可知，低电压继电器的返回系数小于1。

()参考答案：错误8、(判断题)自动重合闸动作后应手动复归，以准备好再次动作。

()参考答案：错误9、(判断题)限时电流速断保护的要求是，保护范围在任何情况下必须包括本路线及下级路线全长，并具有规定的灵敏度。

()参考答案：错误10、(判断题)跌落式熔断器在短路电流通过时熔丝熔断，熔丝管在重力作用下跌落，断开二次系统。

()参考答案：错误11、(判断题)备用电源自动投入装置应保证工作电源断开后，工作路线才能投入。

()参考答案：错误12、(判断题)电流互感器一次侧接负载，二次侧接系统一次电流。

()13、(判断题)当加于低电压继电器的线圈电压大于继电器的动作电压时，继电器动作。

()参考答案：错误14、(判断题)重合闸成功率计算为重合闸成功次数除以重合闸应该动作的总次数的百分数。

()参考答案：正确15、(判断题)自动重合闸动作后应能够自动复归，以准备好再次动作。

()参考答案：正确16、(判断题)由电流继电器的动作原理可知，电流继电器的返回系数大于1。

()参考答案：错误17、(判断题)电流互感器二次应该装有一个熔断器，以防止互感器一、二次绕组绝缘击穿时危及设备和人身安全。

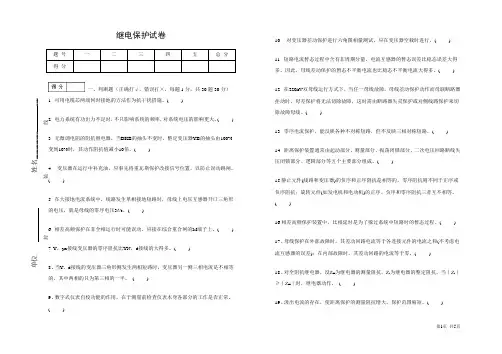

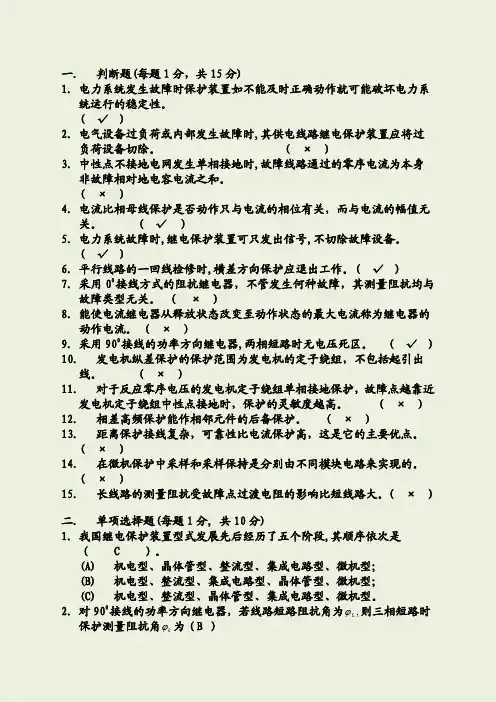

继电保护试卷一、判断题（正确打√，错误打×，每题1分，共30题30分）1. 可用电缆芯两端同时接地的方法作为抗干扰措施。

( )2. 电力系统有功出力不足时，不只影响系统的频率，对系统电压的影响更大。

( )3. 无微调电阻的阻抗继电器，当DKB 的抽头不变时，整定变压器YB 的抽头由100%变到10%时，其动作阻抗值减小10倍。

( )4. 变压器在运行中补充油，应事先将重瓦斯保护改接信号位置，以防止误动跳闸。

( )5. 在大接地电流系统中，线路发生单相接地短路时，母线上电压互感器开口三角形的电压，就是母线的零序电压3U 0。

( )6. 相差高频保护在非全相运行时可能误动，应接在综合重合闸的M 端子上。

( )7. Y ，yn 接线变压器的零序阻抗比YN ，d 接线的大得多。

( )8..当Y ，d 接线的变压器三角形侧发生两相短路时，变压器另一侧三相电流是不相等的，其中两相的只为第三相的一半。

( )9..数字式仪表自校功能的作用，在于测量前检查仪表本身各部分的工作是否正常。

( )10. 对变压器差动保护进行六角图相量测试，应在变压器空载时进行。

( )11. 短路电流暂态过程中含有非周期分量，电流互感器的暂态误差比稳态误差大得多。

因此，母线差动保护的暂态不平衡电流也比稳态不平衡电流大得多。

( )12. 在220kV 双母线运行方式下，当任一母线故障，母线差动保护动作而母联断路器拒动时，母差保护将无法切除故障，这时需由断路器失灵保护或对侧线路保护来切除故障母线。

( )13. 零序电流保护，能反映各种不对称短路，但不反映三相对称短路。

( )14. 距离保护装置通常由起动部分、测量部分、振荡闭锁部分、二次电压回路断线失压闭锁部分、逻辑部分等五个主要部分组成。

( )15.静止元件(线路和变压器)的负序和正序阻抗是相等的，零序阻抗则不同于正序或负序阻抗；旋转元件(如发电机和电动机)的正序、负序和零序阻抗三者互不相等。

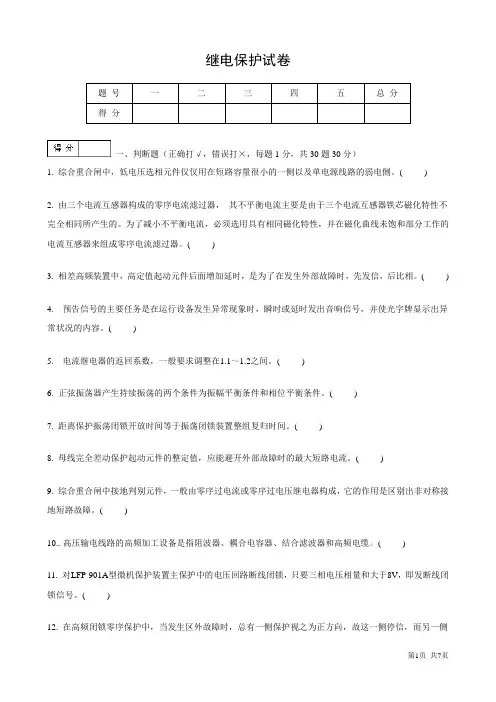

继电保护试卷一、判断题（正确打√，错误打×，每题1分，共30题30分）1. 综合重合闸中，低电压选相元件仅仅用在短路容量很小的一侧以及单电源线路的弱电侧。

( )2. 由三个电流互感器构成的零序电流滤过器，其不平衡电流主要是由于三个电流互感器铁芯磁化特性不完全相同所产生的。

为了减小不平衡电流，必须选用具有相同磁化特性，并在磁化曲线未饱和部分工作的电流互感器来组成零序电流滤过器。

( )3. 相差高频装置中，高定值起动元件后面增加延时，是为了在发生外部故障时，先发信，后比相。

( )4. 预告信号的主要任务是在运行设备发生异常现象时，瞬时或延时发出音响信号，并使光字牌显示出异常状况的内容。

( )5. 电流继电器的返回系数，一般要求调整在1.1～1.2之间。

( )6. 正弦振荡器产生持续振荡的两个条件为振幅平衡条件和相位平衡条件。

( )7. 距离保护振荡闭锁开放时间等于振荡闭锁装置整组复归时间。

( )8. 母线完全差动保护起动元件的整定值，应能避开外部故障时的最大短路电流。

( )9. 综合重合闸中接地判别元件，一般由零序过电流或零序过电压继电器构成，它的作用是区别出非对称接地短路故障。

( )10..高压输电线路的高频加工设备是指阻波器、耦合电容器、结合滤波器和高频电缆。

( )11. 对LFP-901A型微机保护装置主保护中的电压回路断线闭锁，只要三相电压相量和大于8V，即发断线闭锁信号。

( )12. 在高频闭锁零序保护中，当发生区外故障时，总有一侧保护视之为正方向，故这一侧停信，而另一侧连续向线路两侧发出闭锁信号，因而两侧高频闭锁保护不会动作跳闸。

( )13. 在电流相位比较式母线差动保护装置中，一般利用相位比较继电器作为起动元件，利用差动继电器作为选择元件。

( )14. 距离保护中，故障点过渡电阻的存在，有时会使阻抗继电器的测量阻抗增大，也就是说保护范围会伸长。

( )15. 高频保护通道传送的信号按其作用的不同，可分为跳闸信号、允许信号和闭锁信号三类。

继电保护期末试卷`⼀、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、负序电压滤过器指输出的三相或单相电压只与输⼊的三相电压中的正序分量成正⽐的⼀种装置。

（）2、电流互感器是供给继电保护、⾃动装置以及测量仪表电流的电源设备，它的⼆次侧可以开路运⾏。

（）3、远后备保护是当主保护或断路器拒动时，由本线路的保护来实现的后备保护。

（）4、电流保护的接线系数定义为流⼊继电器的电流与电流互感器⼀次电流之⽐。

（）5、在⼩接地电流系统中，某处发⽣单相接地短路时，母线电压互感器开⼝三⾓形的电压不管短路点距离远近，电压基本⼀样⾼。

（）6、某些整流型功率⽅向继电器，由于其电压回路具有记忆作⽤，所以在被保护线路始端三相短路时不存在电压死区。

（）7、就阻抗继电器的接线⽅式⽽⾔，对于⽤作接地短路测量元件的阻抗继电器，原则上应采⽤线电压、相电流及零序电流补偿的接线⽅式。

（）8、⾼频闭锁⽅向保护中，由判断功率⽅向为正的保护发出闭锁信号，闭锁两侧保护。

（）9、变压器励磁涌流中仅含有很⼤的周期分量，且波形之间出现间断⾓。

（）10、发电机定⼦绕组任何处发⽣单相接地故障，基波零序电压的接地保护都能保护到。

（）11、⽆时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。

（）12、三段电流保护中I、II段保护区是稳定的，不随系统运⾏⽅式改变。

（）13、在⼤接地电流系统中，线路始端发⽣两相⾦属性短路接地时，零序⽅向过流保护中的⽅向元件将拒动。

（）14、在变压器中性点直接接地系统中，当系统发⽣单相接地故障时，将在变压器中性点产⽣很⼤零序电压。

（）15、系统振荡时，距离II段保护受振荡影响较⼤，因此要装振荡闭锁装置，在系统振荡时，将该保护闭锁。

（）⼆、简答题（每题5分，共30分）1、中性点不接地系统单相接地故障有哪⼏种保护⽅式？任选⼀种保护，简单说明原理。

2、说明相差⾼频保护的⼯作原理。

3、画出变压器低电压起动的过电流保护交流、直流展开图。
