Quidway_S5700_系列交换机介绍

Quidway_S5700_系列交换机介绍

Quidway® S5700系列全千兆企业网交换机产品概述Quidway® S5700系列全千兆企业网交换机（以下简称S5700），是华为公司为满足大带宽接入和以太网多业务汇聚而推出的新一代绿色节能的全千兆高性能以太网交换机。

它基于新一代高性能硬件和华为公司统一的VRP®（Versatile Routing Platform）平台，具备大容量、高密度千兆端口，可提供万兆上行，充分满足客户对高密度千兆和万兆上行设备的需求，同时针对企业网用户的园区网接入、汇聚、IDC千兆接入以及千兆到桌面等多种应用场景，融合了可靠、安全、绿色环保等先进技术，采用简单便利的安装维护手段，帮助客户减轻网络规划、建设和维护的压力，助力企业搭建面向未来的IT网络。

S5700系列以太网交换机为盒式设备，机箱高度为1U，提供标准型（SI）和增强型（EI）两种产品版本。

标准型支持二层和基本的三层功能，增强型支持复杂的路由协议和更为丰富的业务特性，包含型号如下：S5700-24TP-SI-AC/DC、S5700-24TP-PWR-SI、S5700-48TP-SI-AC/DC、S5700-48TP-PWR-SI、S5700-28C-SI、S5700-28C-EI、S5700-28C-EI-24S、S5700-28C-PWR-EI、S5700-52C-SI、S5700-52C-EI、S5700-52C-PWR-EI。

产品外观S5700系列交换机包括如下款型：S5700-52C-EI产品特点●强大的多业务支持能力S5700支持IGMP v1/v2/v3 Snooping/Filter/Fast Leave/Proxy等协议。

S5700支持线速的跨VLAN组播复制功能，支持捆绑端口的组播负载分担，支持可控组播，可以充分满足IPTV和其他组播业务的需求。

S5700支持MCE 功能，实现了不同VPN用户在同一台设备的隔离，有效解决用户数据安全问题，同时降低用户投资成本。

华为s5700交换机配置

华为s5700交换机配置

华为s5700交换机配置1.通过串口和交换机的console口相连2. 在PC上单击“开始> 所有程序> 附件> 通讯> 超级终端”打开超级终端软件，如图4-15所示新建一个连接。

3. 设置连接端口，如图4-16所示。

14. 设置端口通信参数，如果用户配置过用户界面，参数需要保持一致，如果没配置过，则与设备缺省值保持一致。

图4-17 端口通信参数设置#添加VLAN<Quidway> system-view[Quidway] vlan 10[Quidway-vlan10] quit#设定端口模式<Quidway> system-view[Quidway] int gigabitethernet 0/0/21[Quidway-GigabitEthernet0/0/21] port link-type access[Quidway-GigabitEthernet0/0/21]quit#将端口加入Vlan<Quidway> system-view[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/21[Quidway- vlan10] quit#设置VLAN IP(管理IP)<Quidway> system-view[Quidway] interface vlanif 10[Quidway-Vlanif10] ip address 192.168.0.253 255.255.255.0[Quidway- Vlanif10] shutdown[Quidway- Vlanif10] undo shutdown#开启http 服务< Quidway >dirDirectory of flash:/Idx Attr Size(Byte) Date Time FileName0 -rw- 955 Feb 09 2012 16:16:09 private-data.txt1 -rw- 1,089,840 Jan 01 1970 00:02:05S5700SI-V100R005C01SPC100.web.zip2 -rw- 10,215,068 Oct 01 2008 00:02:28 3 -rw- 626,426 Jan 01 1970 00:03:17 s27_37_57-v100r005sph008.pat4 -rw- 12,240 Jan 01 1970 00:03:19 $_patchstate_reboot5 -rw- 706 Feb 09 2012 17:33:05 vrpcfg.zip31,620 KB total (19,928 KB free)< Quidway >system-view[Quidway]http server load S5700SI-V100R005C01SPC100.web.zip[Quidway]http server enable设置电脑ip和192.168.0.253 在同一网段并且电脑能够和192.168.0.253ping通检测方法：浏览器打开http://192.168.0.253User:admin Pwd:admin#重启[Quidway] reboot。

华为 S系列 S2750 S5700 S6700 交换机 配置指南-接口管理

华为 S系列 S2750 S5700 S6700 交换机 配置指南-接口管理
商标声明
和其他华为商标均为华为技术有限公司的商标。 本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意 您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或 特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声 明或保证。
2 以太网接口配置.............................................................................................................................10
2.1 以太网接口简介..........................................................................................................................................................11 2.2 规格..............................................................................................................................................................................12 2.3 缺省配置......................................................................................................................................................................13 2.4 配置端口组..................................................................................................................................................................14 2.5 配置以太网接口..........................................................................................................................................................14 2.5.1 配置 Combo 接口工作模式.....................................................................................................................................14 2.5.2 配置 MDI 类型.........................................................................................................................................................15 2.5.3 配置电缆检测...........................................................................................................................................................16 2.5.4 配置自协商功能.......................................................................................................................................................17 2.5.5 配置双工模式...........................................................................................................................................................17 2.5.6 配置接口速率...........................................................................................................................................................18 2.5.7 配置流量控制...........................................................................................................................................................19 2.5.8 配置端口隔离...........................................................................................................................................................20 2.5.9 配置帧间隙...............................................................................................................................................................21 2.5.10 配置允许超大帧通过.............................................................................................................................................22 2.5.11 配置切换到三层模式.............................................................................................................................................22 2.5.12 配置上报状态变化延时时间.................................................................................................................................23

华为交换机对照表

华为交换机对照表

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】华为交换机对照表：华为Quidway S2326TP-EI(AC)产品类型：运营级接入交换机应用层级：二层传输速率：10/100Mbps端口数量：26个背板带宽：32GbpsVLAN：支持基于MAC地址的V网络管理：支持堆叠支持自动包转发率：6.6MppsMAC地址表：8K网络标准：IEEE 802.3，IEEE 8端口结构：非模块化交换方式：存储-转发华为S2700-26TP-SI(AC)产品类型：智能交换机应用层级：二层传输速率：10/100Mbps端口数量：26个背板带宽：32GbpsVLAN：支持IEEE 802.1Q（V ）网络管理：支持堆叠支持自动包转发率：6.6MppsMAC地址表：8K网络标准：IEEE 802.3，IEEE 8端口结构：非模块化交换方式：存储-转发华为S3700-28TP-产品类型：快速以太网交换机应用层级：三层传输速率：10/100Mbps端口数量：28背板带宽：64GbpsVLAN：支持4K个VLAN 支持网络管理：支持MFF 支持包转发率：9.6MppsMAC地址表：16K网络标准：IEEE 802.3，IEEE 8端口结构：非模块化交换方式：存储-转发型号识别L I(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。

华为S5700系列园区交换机 硬件描述

华为S5700系列园区交换机 硬件描述

S5700 系列以太网交换机硬件描述文档版本42发布日期2019-11-10版权所有 © 华为技术有限公司 2019。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：https://目录1 前言 (1)2 使用硬件查询工具查询硬件信息 (3)3 使用硬件配置工具计算设备功耗 (4)4 版本支持部件说明 (6)5 机箱 (7)5.1 机箱概述 (8)5.2 命名规则 (8)5.3 接口编号规则 (12)5.4 S5700-LI (13)5.4.1 S5700-10P-LI-AC (13)5.4.2 S5700-10P-PWR-LI-AC (18)5.4.3 S5700-28P-LI-AC (22)5.4.4 S5700-28P-LI-DC (26)5.4.5 S5700-28P-PWR-LI-AC (31)5.4.6 S5700-52P-LI-AC (37)5.4.7 S5700-52P-LI-DC (42)5.4.8 S5700-52P-PWR-LI-AC (47)5.4.9 S5700-28TP-LI-AC (52)5.4.10 S5700-28TP-PWR-LI-AC (58)5.4.11 S5701-28TP-PWR-LI-AC (63)5.4.12 S5700-28X-LI-AC (69)5.4.13 S5700-28X-LI-DC (79)5.4.14 S5700-28X-PWR-LI-AC (83)5.4.15 S5700-28X-LI-24S-AC (94)5.4.16 S5700-28X-LI-24S-DC (103)5.4.17 S5701-28X-LI-AC (108)5.4.18 S5701-28X-LI-24S-AC (114)5.4.19 S5700-52X-LI-AC (119)5.4.20 S5700-52X-LI-DC (124)5.4.21 S5700-52X-PWR-LI-AC (128)5.4.22 S5700-52X-LI-48CS-AC (134)5.5 S5700S-LI (144)5.5.1 S5700S-28P-LI-AC (144)5.5.2 S5700S-28P-PWR-LI-AC (150)5.5.3 S5700S-52P-LI-AC (160)5.5.4 S5700S-28X-LI-AC (164)5.5.5 S5700S-52X-LI-AC (170)5.6 S5700-LI-BAT (180)5.6.1 S5700-28P-LI-BAT (180)5.6.2 S5700-28P-LI-24S-BAT (188)5.7 S5710-LI (194)5.7.1 S5710-28C-LI (194)5.7.2 S5710-28C-PWR-LI (200)5.7.3 S5710-52C-LI (205)5.7.4 S5710-52C-PWR-LI (210)5.7.5 S5710-28X-LI-AC (215)5.7.6 S5710-52X-LI-AC (221)5.8 S5720-LI (226)5.8.1 S5720-12TP-LI-AC (226)5.8.2 S5720-12TP-PWR-LI-AC (235)5.8.3 S5720-28TP-LI-AC (243)5.8.4 S5720-28TP-PWR-LI-AC (249)5.8.5 S5720-28TP-PWR-LI-ACL (259)5.8.6 S5720-28P-LI-AC (264)5.8.7 S5720-28P-PWR-LI-AC (269)5.8.8 S5720-52P-LI-AC (274)5.8.9 S5720-52P-PWR-LI-AC (279)5.8.10 S5720-16X-PWH-LI-AC (284)5.8.11 S5720-28X-LI-AC (289)5.8.12 S5720-28X-LI-DC (295)5.8.13 S5720-28X-LI-24S-AC (300)5.8.14 S5720-28X-LI-24S-DC (310)5.8.15 S5720-28X-PWR-LI-AC (316)5.8.16 S5720-28X-PWR-LI-ACF (326)5.8.17 S5720-28X-PWH-LI-AC (331)5.8.18 S5720-52X-LI-AC (340)5.8.19 S5720-52X-LI-DC (345)5.8.20 S5720-52X-PWR-LI-AC (351)5.8.21 S5720-52X-PWR-LI-ACF (356)5.8.22 S5720-52X-LI-48S-AC (362)5.9 S5720S-LI (368)5.9.1 S5720S-12TP-LI-AC (368)5.9.2 S5720S-12TP-PWR-LI-AC (373)5.9.3 S5720S-28TP-PWR-LI-ACL (378)5.9.4 S5720S-28P-LI-AC (383)5.9.5 S5720SV2-28P-LI-AC (388)5.9.6 S5720S-28P-PWR-LI-AC (393)5.9.7 S5720S-52P-LI-AC (398)5.9.8 S5720SV2-52P-LI-AC (403)5.9.9 S5720S-52P-PWR-LI-AC (408)5.9.10 S5720S-28X-LI-AC (413)5.9.11 S5720S-28X-LI-24S-AC (419)5.9.12 S5720S-28X-PWR-LI-AC (425)5.9.13 S5720S-52X-LI-AC (430)5.9.14 S5720S-52X-PWR-LI-AC (436)5.10 S5700-SI (441)5.10.1 S5700-24TP-SI-AC (441)5.10.2 S5700-24TP-SI-DC (448)5.10.3 S5700-24TP-PWR-SI (453)5.10.4 S5700-48TP-SI-AC (458)5.10.5 S5700-48TP-SI-DC (463)5.10.6 S5700-48TP-PWR-SI (468)5.10.7 S5700-26X-SI-12S-AC (473)5.10.8 S5700-28C-SI (481)5.10.9 S5700-28C-PWR-SI (490)5.10.10 S5700-52C-SI (500)5.10.11 S5700-52C-PWR-SI (504)5.11 S5720-SI (510)5.11.1 S5720-14X-PWH-SI-AC (510)5.11.2 S5720-28P-SI-AC (520)5.11.3 S5720-52P-SI-AC (527)5.11.4 S5720-28X-SI-AC (534)5.11.5 S5720-28X-SI-DC (541)5.11.6 S5720-28X-PWR-SI-AC (548)5.11.7 S5720-28X-PWR-SI-DC (556)5.11.8 S5720-28X-SI-24S-AC (564)5.11.9 S5720-28X-SI-24S-DC (575)5.11.10 S5721-28X-SI-24S-AC (582)5.11.11 S5720-52X-SI-AC (593)5.11.12 S5720-52X-SI-DC (600)5.11.13 S5720-52X-PWR-SI-AC (606)5.11.14 S5720-52X-PWR-SI-DC (618)5.11.15 S5720-52X-PWR-SI-ACF (625)5.11.16 S5720-52X-SI-48S (633)5.12 S5720S-SI (639)5.12.1 S5720S-28P-SI-AC (639)5.12.2 S5720S-52P-SI-AC (645)5.12.3 S5720S-28X-SI-AC (651)5.12.4 S5720S-28X-SI-DC (657)5.12.5 S5720S-52X-SI-AC (663)5.12.6 S5720S-52X-SI-DC (673)5.13 S5720I-SI (679)5.13.1 S5720I-6X-PWH-SI-AC (679)5.13.2 S5720I-10X-PWH-SI-AC (691)5.13.3 S5720I-12X-SI-AC (703)5.13.4 S5720I-12X-PWH-SI-DC (707)5.13.5 S5720I-28X-SI-AC (717)5.13.6 S5720I-28X-PWH-SI-AC (722)5.14 S5730-SI (732)5.14.1 S5730-48C-SI-AC (732)5.14.2 S5730-48C-PWR-SI-AC (738)5.14.3 S5730-68C-SI-AC (745)5.14.4 S5730-68C-PWR-SI-AC (752)5.14.5 S5730-68C-PWR-SI (763)5.15 S5700-EI (772)5.15.1 S5700-28C-EI (772)5.15.2 S5700-28C-EI-24S (779)5.15.3 S5700-28C-PWR-EI (785)5.15.4 S5700-52C-EI (793)5.15.5 S5700-52C-PWR-EI (798)5.16 S5710-EI (803)5.16.1 S5710-28C-EI (803)5.16.2 S5710-28C-PWR-EI-AC (814)5.16.3 S5710-52C-EI (825)5.16.4 S5710-52C-PWR-EI (831)5.16.5 S5710-52C-PWR-EI-AC (837)5.17 S5720-EI (843)5.17.1 S5720-36C-EI-AC (843)5.17.2 S5720-36C-EI-DC (850)5.17.3 S5720-36C-EI-28S-AC (857)5.17.4 S5720-36C-EI-28S-DC (870)5.17.5 S5720-36C-PWR-EI-AC (877)5.17.6 S5720-36C-PWR-EI-DC (890)5.17.7 S5720-56C-EI-AC (898)5.17.8 S5720-56C-EI-DC (905)5.17.9 S5720-56C-EI-48S-AC (911)5.17.10 S5720-56C-EI-48S-DC (918)5.17.11 S5720-56C-PWR-EI-AC (925)5.17.12 S5720-56C-PWR-EI-DC (932)5.17.13 S5720-56C-PWR-EI-AC1 (939)5.17.14 S5720-36PC-EI-AC (947)5.17.15 S5720-56PC-EI-AC (954)5.17.16 S5720-32X-EI-AC (961)5.17.17 S5720-32X-EI-DC (971)5.17.18 S5720-32X-EI-24S-AC (977)5.17.19 S5720-32X-EI-24S-DC (984)5.17.20 S5720-50X-EI-AC (990)5.17.21 S5720-50X-EI-DC (996)5.17.22 S5720-50X-EI-46S-AC (1002)5.17.23 S5720-50X-EI-46S-DC (1007)5.17.24 S5720-52X-EI-AC (1012)5.17.25 S5720-32P-EI-AC (1018)5.17.26 S5720-52P-EI-AC (1024)5.18 S5730S-EI (1030)5.18.1 S5730S-48C-EI-AC (1030)5.18.2 S5730S-48C-PWR-EI (1036)5.18.3 S5730S-68C-EI-AC (1043)5.18.4 S5730S-68C-PWR-EI (1050)5.19 S5700-HI (1063)5.19.1 S5700-28C-HI (1063)5.19.2 S5700-28C-HI-24S (1072)5.20 S5710-HI (1077)5.20.1 S5710-108C-PWR-HI (1078)5.21 S5720-HI (1089)5.21.1 S5720-32C-HI-24S-AC (1089)5.21.2 S5720-56C-HI-AC (1101)5.21.3 S5720-56C-PWR-HI-AC (1108)5.21.4 S5720-56C-PWR-HI-AC1 (1119)5.22 S5730-HI (1125)5.22.1 S5730-36C-HI (1125)5.22.2 S5730-36C-PWH-HI (1132)5.22.3 S5730-36C-HI-24S (1141)5.22.4 S5730-44C-HI (1152)5.22.5 S5730-44C-PWH-HI (1159)5.22.6 S5730-44C-HI-24S (1173)5.22.7 S5730-60C-HI (1184)5.22.8 S5730-60C-PWH-HI (1190)5.22.9 S5730-60C-HI-48S (1199)5.22.10 S5730-68C-HI (1206)5.22.11 S5730-68C-PWH-HI (1212)5.22.12 S5730-68C-HI-48S (1221)5.23 S5731-S (1227)5.23.1 S5731-S24T4X (1227)5.23.2 S5731-S24P4X (1234)5.23.3 S5731-S48T4X (1240)5.23.4 S5731-S48P4X (1247)5.24 S5731S-S (1258)5.24.1 S5731S-S24T4X-A (1258)5.24.2 S5731S-S24P4X-A (1264)5.24.3 S5731S-S48T4X-A (1271)5.24.4 S5731S-S48P4X-A (1277)5.25 S5731-H (1288)5.25.1 S5731-H24T4XC (1288)5.25.2 S5731-H24P4XC (1294)5.25.3 S5731-H48T4XC (1301)5.25.4 S5731-H48P4XC (1307)5.26 S5731S-H (1318)5.26.1 S5731S-H24T4XC-A (1318)5.26.2 S5731S-H48T4XC-A (1325)5.26.3 S5731S-H24T4S-A (1331)5.26.4 S5731S-H48T4S-A (1337)5.26.5 S5731S-H24T4X-A (1344)5.26.6 S5731S-H48T4X-A (1350)5.27 S5732-H (1356)5.27.1 S5732-H24S6Q (1356)5.27.2 S5732-H48S6Q (1365)5.28 S5735-L (1372)5.28.1 S5735-L12T4S-A (1372)5.28.2 S5735-L12P4S-A (1377)5.28.3 S5735-L24T4S-A (1386)5.28.4 S5735-L24P4S-A (1391)5.28.5 S5735-L24T4X-A (1396)5.28.6 S5735-L24P4X-A (1402)5.28.7 S5735-L32ST4X-A (1407)5.28.8 S5735-L48T4S-A (1417)5.28.9 S5735-L48T4X-A (1422)5.28.10 S5735-L48P4X-A (1427)5.29 S5735S-L (1433)5.29.1 S5735S-L12T4S-A (1433)5.29.2 S5735S-L12P4S-A (1438)5.29.3 S5735S-L24FT4S-A (1443)5.29.4 S5735S-L24T4S-A (1448)5.29.5 S5735S-L24T4X-A (1453)5.29.6 S5735S-L24P4S-A (1458)5.29.7 S5735S-L24P4X-A (1464)5.29.8 S5735S-L32ST4X-A (1469)5.29.9 S5735S-L48FT4S-A (1475)5.29.10 S5735S-L48T4S-A (1481)5.29.11 S5735S-L48T4X-A (1486)5.29.12 S5735S-L48P4S-A (1492)5.29.13 S5735S-L48P4X-A (1497)5.30 S5735S-L-M (1503)5.30.1 S5735S-L24T4S-MA (1503)5.30.2 S5735S-L24P4S-MA (1508)5.31 S5735-S (1513)5.31.1 S5735-S24T4X (1513)5.31.2 S5735-S24P4X (1519)5.31.3 S5735-S32ST4X (1530)5.31.4 S5735-S48T4X (1536)5.31.5 S5735-S48P4X (1542)5.31.6 S5735-S48S4X (1548)5.32 S5735S-S (1554)5.32.1 S5735S-S24T4S-A (1554)5.32.2 S5735S-S32ST4X-A (1559)5.32.3 S5735S-S48T4S-A (1565)6 电源模块 (1572)6.1 60W交流电源模块（PAC-60WA-L） (1573)6.2 60W交流电源模块（PAC60S12-AR） (1575)6.3 150W交流电源模块 (1578)6.4 150W交流电源模块（PAC150S12-R） (1581)6.5 150W直流电源模块 (1584)6.6 170W交流电源模块 (1587)6.7 170W直流电源模块 (1589)6.8 240W交流电源模块 (1592)6.9 260W交流电源模块 (1594)6.10 350W交流电源模块 (1596)6.11 350W直流电源模块 (1599)6.12 600W交流电源模块（PAC-600WA-B） (1601)6.13 600W交流电源模块（PAC600S12-CB） (1604)6.14 250W交流PoE电源模块 (1606)6.15 500W交流PoE电源模块 (1609)6.16 580W交流PoE电源模块 (1612)6.17 650W直流PoE电源模块 (1615)6.18 1000W交流PoE电源模块（PAC1000D5412） (1618)6.19 1000W交流PoE电源模块（PAC1000S56-CB） (1621)6.20 1000W直流电源模块（PDC1000S12-DB） (1623)6.21 1150W交流PoE电源模块 (1626)6.22 RPS1800 (1628)6.23 870W PoE电源模块（15A整流模块） (1634)7 电池模块 (1638)7.1 BAT-4AHA（可充电锂离子电池模块） (1638)7.2 BAT-8AHA（可充电锂离子电池模块） (1641)7.3 PBB-12AHA（12AH铅酸电池充电模块） (1645)8 风扇模块 (1648)8.1 CX7E1FANA风扇模块 (1648)8.2 FAN-40EA-B风扇模块 (1650)8.3 FAN-028A-B风扇模块 (1652)8.4 FAN-060B-B风扇模块 (1654)8.5 FAN-023A-B风扇模块 (1655)8.6 FAN-031A-B风扇模块 (1657)9 插卡 (1660)9.1 插卡分类 (1661)9.2 结构和尺寸 (1662)9.3 ES5D000X2S00（2接口10GE SFP+光接口前插卡） (1663)9.4 ES5D000X4S01（4接口10GE SFP+光接口前插卡） (1667)9.5 ES5D000G4S01（4接口GE SFP光接口前插卡） (1672)9.6 ES5D00G4SA01（4接口GE SFP光接口前插卡） (1676)9.7 ES5D00X2SA00（2接口GE SFP/10GE SFP+光接口前插卡） (1680)9.8 ES5D00X4SA00（4接口GE SFP/10GE SFP+光接口前插卡） (1684)9.9 ES5D00G4SC00（4接口GE SFP光接口前插卡） (1687)9.10 ES5D21G08S00（8接口GE SFP光接口后插卡） (1690)9.11 ES5D21G08T00（8接口GE电接口后插卡） (1694)9.12 ES5D21X02S00（2接口GE SFP/10GE SFP+光接口后插卡） (1697)9.13 ES5D21G16S00（16接口GE SFP光接口前插卡） (1701)9.14 ES5D21G16T00（16接口GE电接口前插卡） (1704)9.15 ES5D21Q02Q00（2接口40GE QSFP+光接口后插卡） (1707)9.16 ES5D21L04Q00（4接口40GE QSFP+光接口后插卡） (1712)9.17 ES5D21Q04Q01（4接口40GE QSFP+光接口后插卡） (1716)9.18 ES5D21X04S00（4接口10GE SFP+光接口后插卡） (1719)9.19 ES5D21X04S01（4接口10GE SFP+光接口后插卡） (1722)9.20 ES5D21X02S01（2接口10GE SFP+光接口后插卡，S5720-EI系列使用） (1726)9.21 ES5D21X02T01（2接口10GBASE-T RJ45电接口后插卡，S5720-EI系列使用） (1729)9.22 ES5D21X08S00（8接口10GE SFP+光接口后插卡） (1733)9.23 ES5D21X08T00（8接口10GBASE-T RJ45电接口后插卡） (1737)9.24 ES5D21VST000（2接口QSFP+专用堆叠后插卡） (1742)9.25 ES5D00ETPC00（堆叠后插卡） (1745)9.26 ES5D00ETPB00（扩展通道后插卡） (1750)10 线缆 (1754)10.1 接地线缆 (1754)10.2 PCIe电缆 (1756)10.3 光线缆 (1757)10.4 网线 (1772)10.5 直流电源线缆（OT-冷压） (1774)10.6 直流电源线缆（快插-冷压） (1776)10.7 2PIN直流电源线缆（凤凰端子） (1778)10.8 交流电源线缆 (1778)10.9 3PIN交流电源线缆（凤凰端子） (1779)10.10 监控口线缆（凤凰端子） (1780)10.11 RPS1800电源线缆 (1781)10.12 RPS线缆 (1782)10.13 Console通信线缆 (1782)10.14 专用堆叠电缆 (1784)10.15 高速电缆 (1785)10.16 铅酸电池温度传感器 (1788)11 接口可插拔模块 (1790)11.1 华为交换机认证的说明 (1790)11.1.1 判断是否经过认证的方法 (1790)11.1.2 使用非认证光模块的风险 (1792)11.2 了解光模块 (1792)11.2.1 什么是光模块 (1792)11.2.2 光模块的分类 (1798)11.2.3 参数的含义和用途 (1799)11.2.4 查看参数的方法 (1800)11.2.5 光模块对接原则 (1800)11.3 了解光电模块 (1803)11.4 FE SFP/eSFP封装光模块 (1804)11.4.1 SFP-FE-SX-MM1310 (1804)11.4.2 eSFP-FE-LX-SM1310 (1805)11.4.3 S-SFP-FE-LH40-SM1310 (1805)11.4.4 S-SFP-FE-LH80-SM1550 (1806)11.4.5 SFP-FE-LX-SM1310-BIDI（单纤双向） (1806)11.4.6 SFP-FE-LX-SM1550-BIDI（单纤双向） (1807)11.5 GE eSFP封装光模块 (1808)11.5.1 eSFP-GE-SX-MM850 (1808)11.5.2 SFP-GE-SX-C (1809)11.5.3 SFP-GE-LX-SM1310 (1809)11.5.4 SFP-GE-LX10-C (1810)11.5.5 S-SFP-GE-LH40-SM1310 (1811)11.5.6 SFP-GE-EX-C (1811)11.5.7 S-SFP-GE-LH40-SM1550 (1812)11.5.8 S-SFP-GE-LH80-SM1550 (1813)11.5.9 eSFP-GE-ZX100-SM1550 (1813)11.5.10 SFP-GE-LX-SM1310-BIDI（单纤双向） (1814)11.5.11 SFP-GE-LX-SM1490-BIDI（单纤双向） (1814)11.5.12 LE2MGSC40DE0（单纤双向） (1815)11.5.13 LE2MGSC40ED0（单纤双向） (1816)11.5.14 SFP-GE-ZBXD1（单纤双向） (1817)11.5.15 SFP-GE-ZBXU1（单纤双向） (1817)11.5.16 SFP-GE-BXU1-SC（单纤双向） (1818)11.6 GE CSFP封装光模块 (1819)11.6.1 CSFP-GE-FE-BXD1 (1819)11.6.2 CSFP-GE-FE-BIDI2 (1819)11.6.3 CSFP-GE-FE-BIDI4 (1820)11.7 GE-CWDM eSFP封装彩色光模块 (1821)11.7.1 CWDM-SFPGE-1471 (1821)11.7.2 CWDM-SFPGE-1491 (1821)11.7.3 CWDM-SFPGE-1511 (1822)11.7.4 CWDM-SFPGE-1531 (1823)11.7.5 CWDM-SFPGE-1551 (1823)11.7.6 CWDM-SFPGE-1571 (1824)11.7.7 CWDM-SFPGE-1591 (1825)11.7.8 CWDM-SFPGE-1611 (1825)11.8 GE-CWDM eSFP封装彩色光模块（OADM场景专用） (1826)11.8.1 CWDM-SFPGE-1271 (1826)11.8.2 CWDM-SFPGE-1291 (1826)11.8.3 CWDM-SFPGE-1311 (1827)11.8.4 CWDM-SFPGE-1331 (1828)11.8.5 CWDM-SFPGE-1351 (1828)11.8.6 CWDM-SFPGE-1371 (1829)11.8.7 CWDM-SFPGE-1391 (1830)11.8.8 CWDM-SFPGE-1411 (1830)11.8.9 CWDM-SFPGE-1431 (1831)11.8.10 CWDM-SFPGE-1451 (1831)11.8.11 CWDM-SFPGE-1471 (1832)11.8.12 CWDM-SFPGE-1491 (1833)11.8.13 CWDM-SFPGE-1511 (1833)11.8.14 CWDM-SFPGE-1531 (1834)11.8.15 CWDM-SFPGE-1551 (1835)11.8.16 CWDM-SFPGE-1571 (1835)11.8.17 CWDM-SFPGE-1591 (1836)11.8.18 CWDM-SFPGE-1611 (1836)11.9 GE-DWDM eSFP封装彩色光模块 (1837)11.9.1 DWDM-SFPGE-1560-61 (1837)11.10 GE SFP封装光电模块 (1838)11.10.1 SFP-1000BaseT (1838)11.11 SFP封装堆叠光模块 (1838)11.11.1 SFP-6GE-LR (1838)11.12 10GE SFP+封装光模块 (1839)11.12.1 SFP-10G-USR (1839)11.12.2 OSXD22N00 (1840)11.12.3 OMXD30000 (1840)11.12.4 SFP-10G-SR-C (1841)11.12.5 SFP-10G-iLR (1842)11.12.6 SFP-10G-iLR-C (1843)11.12.7 OSX010000 (1843)11.12.8 SFP-10G-LR-C (1844)11.12.9 OSX040N01 (1845)11.12.10 SFP-10G-ER-C (1845)11.12.11 SFP-10G-ER-1310 (1846)11.12.12 SFP-10G-ZR (1847)11.12.13 SFP-10G-BXU1（单纤双向） (1847)11.12.14 SFP-10G-BXD1（单纤双向） (1848)11.12.15 SFP-10G-ER-SM1330-BIDI（单纤双向） (1849)11.12.16 SFP-10G-ER-SM1270-BIDI（单纤双向） (1849)11.13 10GE-CWDM SFP+封装彩色光模块 (1850)11.13.1 SFP-10G-ZCW1471 (1850)11.13.2 SFP-10G-ZCW1491 (1851)11.13.3 SFP-10G-ZCW1511 (1851)11.13.4 SFP-10G-ZCW1531 (1852)11.13.5 SFP-10G-ZCW1551 (1853)11.13.6 SFP-10G-ZCW1571 (1853)11.13.7 SFP-10G-ZCW1591 (1854)11.13.8 SFP-10G-ZCW1611 (1855)11.14 10GE-DWDM SFP+封装彩色光模块 (1855)11.14.1 SFP-10G-ZDWT (1855)11.15 40GE QSFP+封装光模块 (1856)11.15.1 QSFP-40G-SR4 (1856)11.15.2 QSFP-40G-iSR4 (1857)11.15.3 QSFP-40G-eSR4 (1857)11.15.4 QSFP-40G-iSM4 (1858)11.15.5 QSFP-40G-eSM4 (1859)11.15.6 QSFP-40G-LX4 (1859)11.15.7 QSFP-40G-LR4 (1860)11.15.8 QSFP-40G-ER4 (1861)11.15.9 QSFP-40G-SR-BD (1861)11.15.10 QSFP-40G-SDLC-PAM (1862)11.15.11 QSFP-40G-eSDLC-PAM (1863)11.16 工业级光模块 (1864)11.16.1 OGSM01880 (1864)11.16.2 OGSC10DD0 (1864)11.16.3 OGSC40DD0 (1865)11.16.4 SFP+10GE-LH10-SM1310 (1866)11.16.5 SFP-10G-SR (1866)11.16.6 SFP-10G-iLR (1867)11.16.7 SFP-10G-iLR-C (1868)11.16.8 SFP-10G-BXU1（单纤双向） (1868)11.16.9 SFP-10G-BXD1（单纤双向） (1869)11.16.10 SFP-GE-BX-D1-I（单纤双向） (1870)11.16.11 SFP-GE-BX-U1-I（单纤双向） (1870)11.16.12 SFP-GE-BX40-U-I（单纤双向） (1871)11.16.13 SFP-GE-BX40-D-I（单纤双向） (1872)11.17 GPON光模块 (1873)11.17.1 H87MMA5671A2 (1873)11.17.2 SFP-GPON-ONU-STICK (1873)12 配套部件 (1875)12.1 SSD-240GB（240GB SSD插卡） (1875)12.2 WLA220W01-20kA防雷器 (1878)12.3 OADM合路器&环形器 (1881)1前言读者对象本文档提供交换机设备的硬件特征，便于读者详细了解各机箱、插卡、电源模块、风扇模块、线缆、光模块等详细信息。

Quidway_S5700-24TP-SI

Quidway_S5700-24TP-SI

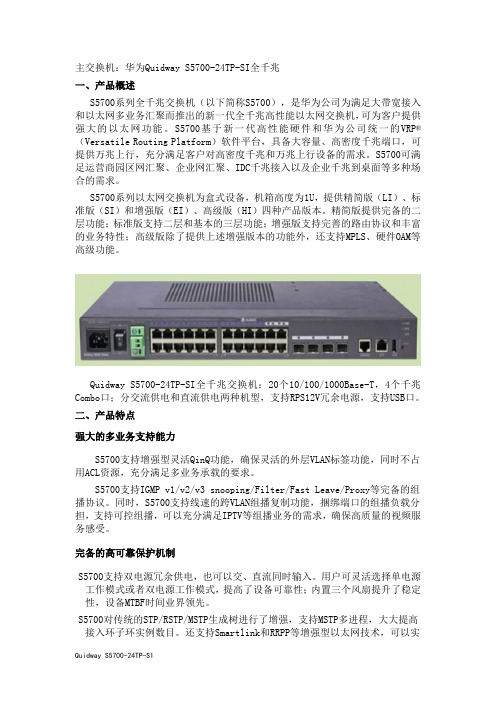

主交换机：华为Quidway S5700-24TP-SI全千兆一、产品概述S5700系列全千兆交换机（以下简称S5700），是华为公司为满足大带宽接入和以太网多业务汇聚而推出的新一代全千兆高性能以太网交换机，可为客户提供强大的以太网功能。

S5700基于新一代高性能硬件和华为公司统一的VRP®（Versatile Routing Platform）软件平台，具备大容量、高密度千兆端口，可提供万兆上行，充分满足客户对高密度千兆和万兆上行设备的需求。

S5700可满足运营商园区网汇聚、企业网汇聚、IDC千兆接入以及企业千兆到桌面等多种场合的需求。

S5700系列以太网交换机为盒式设备，机箱高度为1U，提供精简版（LI）、标准版（SI）和增强版（EI）、高级版（HI）四种产品版本。

精简版提供完备的二层功能；标准版支持二层和基本的三层功能；增强版支持完善的路由协议和丰富的业务特性；高级版除了提供上述增强版本的功能外，还支持MPLS、硬件OAM等高级功能。

Quidway S5700-24TP-SI全千兆交换机：20个10/100/1000Base-T，4个千兆Combo口；分交流供电和直流供电两种机型，支持RPS12V冗余电源，支持USB口。

二、产品特点强大的多业务支持能力S5700支持增强型灵活QinQ功能，确保灵活的外层VLAN标签功能，同时不占用ACL资源，充分满足多业务承载的要求。

S5700支持IGMP v1/v2/v3 snooping/Filter/Fast Leave/Proxy等完备的组播协议。

同时，S5700支持线速的跨VLAN组播复制功能，捆绑端口的组播负载分担，支持可控组播，可以充分满足IPTV等组播业务的需求，确保高质量的视频服务感受。

完备的高可靠保护机制S5700支持双电源冗余供电，也可以交、直流同时输入。

用户可灵活选择单电源工作模式或者双电源工作模式，提高了设备可靠性；内置三个风扇提升了稳定性，设备MTBF时间业界领先。

华为S5700SI交换机

S5700-48TP-SI-AC S5700-48TP-SI-DC
• 24个10/100/1000Base-T以太网端口，4个复用的千兆SFP Combo
• 可插拔双电源，交流供电 • 支持PoE+ • 包转发率：72Mpps • 交换容量：256Gbps
• 12个10/100/1000BASE-T以太网端口，12个100/1000Base-X 端口，2个10GE SFP+端口（支持自适应为GE光口）
S5700C系列产品提供两个扩展插槽，分别支持上行插卡和堆叠卡
MAC 地址表
遵循IEEE 802.1d标准 16K MAC地址容量 支持MAC地址自动学习和老化 支持静态、动态、黑洞MAC表项 支持源MAC地址过滤
VLAN 特性
支持4K个VLAN 支持Guest VLAN、Voice VLAN 支持GVRP协议 支持MUX VLAN功能 支持基于MAC/协议/IP子网/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能
性。S5700-SI还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从 VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通 信；隔离型从VLAN内的端口之间不能互相通信。
智能iStack堆叠
• S5700-SI智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交 换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链 路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可 以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理, 堆叠形成后，多台 物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成 员设备进行统一配置和管理。

华为S5700S-28P-LI-ACjishu

华为S5700S-28P-LI-AC评测(1)2012-12-14 14:48 晓忆 我要评论(0)字号：T | T华为S5700系列全千兆企业交换机，是该公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆高性能以太交换机。

它基于新一代高性能硬件和华为公司统一的VRP(Versatile Routing Platform）平台，具备大容量、高密度千兆端口。

AD：51CTO 网+ 第十二期沙龙：大话数据之美_如何用数据驱动用户体验对于企业用户来说，千兆接入已经很普遍了，但随着客户需求的日益变更，交换机不仅仅限于速率层面，企业客户在可靠、安全、绿色环保，简便运维等层面提出了要求。

事实上，华为S5700系列全千兆企业交换机，是该公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆高性能以太交换机。

它基于新一代高性能硬件和华为公司统一的VRP(Versatile Routing Platform）平台，具备大容量、高密度千兆端口，可提供万兆上行，充分满足企业用户的园区网接入、汇聚、IDC千兆接入等多种应用场景。

值得一提的是，该系列交换机的自动开局配置、USB快速开局，以及模式切换按钮等设计，对于企业用户来说，颇为贴心。

该系列中的华为S5700S-28P-LI-AC交换机能为企业提供高性价比的千兆网解决方案，本文也将从多个方面对其进行纵向评测。

S5700S-28P-LI-AC的规格特征S5700S-28P-LI-AC交换机，是华为公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆高性能以太交换机。

S5700S-28P-LI-AC交换机具有24个千兆以太网接口，4个千兆combo接口，具有方便易管的特点。

S5700S-28P-LI-AC的console操作华为S5700S-28P-LI-AC交换机同时采用了USB和RJ45两种console接口设计，方便了管理员管理。

S5700系列交换机技术方案介绍


固定端 口
8个 10/100/1000Bas e-T，4个千兆 SFP，2个复用的 10/100/1000Bas
e-T Combo
24个 10/100/1000Base-T P系列：4个千兆SFP X系列：4个万兆 SFP+
24个千兆SFP，8个 48个
复用的
10/100/1000Base-T
10/100/1000Base-T P系列：4个千兆SFP
LI：表示简化版本 SI ：表示标准版本 EI ：表示增强版本 HI： 表示高级版本
PWR：支持POE供电 PD： 支持POE受电
P： 上行口为SFP模块 T： 上行口为RJ45模块 TP：支持Combo接口 C： 上行接口可选配 X： 上行口为固定万兆 Q： 上行口为固定40G 无： 无上行口
目录
*对于S6xxx以外系列，下行端口默认为电口，若全部是电口，则此字段省略(J段) *对于S6xxx系列，下行端口默认为光口，若全部是光口，则此字段省略(J段)（S6x20除外）
EI I
24S AC
J
K
AC：交流供电 DC：直流供电 BAT：含电池槽位
24S：下行光口数 * 24T：下行电口数 *
48CS：CSFP接口数
华为S系列交换机（盒式）命名规则
HUAWEI S 5 7 00 S 28 TP PWR A BC D E F G H
S:交换机系列
6：下行万兆 5：下行千兆 3：三层下行百兆 2：二层下行百兆
7：企业网市场产品系列 3: 运营商市场产品系列
数字：表示更新换代。如10、20、30等 S: 分销市场专用型号产品 I:宽温系列产品系列 数字：表示设备上下行最大端口数。
款型

华为S系列交换机介绍及常用配置简介


盒式交换机系列产品介绍
三层特性
URPF、BFD、VRRP、子接口、二三层切换、VLAN 聚合、重定向、策略路由、DHCPv6服务器、 DHCPv6中继、MDNS中继、Bonjour中继、PIM、组 播路由管理、MRM、NAP、观察端口组、MPLS、 LDP、RSVP、Seamless 、GRE、L3VPN、VLL、 PWE3、PW、RIP、ISIS、OSPF、BGP、路由策略、 策略路由。
华为S系列交换机介 绍及常用配置简介
烽火科技集团 · 武汉邮电科学研究院 武汉烽火众智数字技术有限责任公司
1 2 3
框式交换机系列产品介绍
盒式交换机系列产品介绍
常用配置介绍
框式交换机系列产品介绍
框式交换机系列产品介绍
概述
华为交换机秉持着业界数字越大越牛B 的潜规则，分为 S1700、S2700、S3700、S5700、S6700、S7700、 S9700 和S12700 系列。其中框式交换机为S7700、 S9700和S12700 系列。 华为框式交换机名字的最后两位代表着业务槽位数目， 如S12712 代表该款交换机有12 个业务槽位。
步骤3：按“Enter”键，系统提示需 要输入密码时请配置密码。配置密码 后即可登录。
常用配置介绍
Telnet方式
步骤1：从PC1通过设备Console口登录设备。 步骤2：配置设备名称和管理IP地址。
<Quidway> system-view [Quidway] sysname Server [Server] interface ethernet 0/0/0 [Server-Ethernet0/0/0] ip address 1.1.1.1 24 [Server-Ethernet0/0/0] quit
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•三层以太网智能汇聚交换机 •可为运营商或企业客户提供强 大的以太网功能服务 •满足园区汇聚和企业接入、汇 聚等多种应用场景的需求
S5728C-EI-24S
需加配AC、DC模块
S5752C-EI
EI: 需加配AC、DC模块 PWR:需加配AC模块
硬件配置
•48*10/100/1000Base-T,上行插卡(4*1000BaseX SFP或2*10GE XFP),堆叠卡 •交换容量/转发速率：136Gbps/102Mpps •双电源，可插拔 •尺寸：442(宽)*420(深)*43.6(高)
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 12
S5700C系列POE机型图示例
• S5728C-PWR-EI
千兆PoE 电口 管理网口 本地串口
模式按键：按此按钮可以将下行端口指示灯在
模式按键及指示灯
link/act、speed、stack和poE状态之间进行切 换
千兆combo口
上行业务插卡4*GE or 2/4* 10GE
4GE插卡与堆叠卡不能同时使用 堆叠线缆长度1m 电源有150W AC、150W DC两种类型
后插槽： 堆叠插卡 扩展通道卡
风扇槽： 40mm风扇 ×2 风扇智能调速 支持热插拔
双电源槽: 支持热插拔
注：只有SI的设备有USB口
S6724-EI
S5752C-PWR-EI
S5752C-EI/SI S5728C-EI-24S
千兆 交换机
S5728C-PWR-EI
千兆汇聚
S5728C-EI/SI
S5748TP-SI S5724TP-SI S5748TP-PWR-SI S5724TP-PWR-SI
园区交换机 接入汇聚
S3752P-EI-24/48S S3752P-EI/SI S3728TP-EI-24S S3752P-PWR-EI
后插槽： 堆叠插卡 扩展通道卡
风扇槽： 40mm风扇 ×2 风扇智能调速 支持热插拔
双电源槽: 支持热插拔
注：只有SI的设备有USB口
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 13
S5700产品主要硬件规格
S5700-SI S5700-EI S5700-24TPS5700-48TPS5700-28CS5700-52C项目 S5700-28CS5700-52CS5700-28CSI/ S5700SI//S5700EI/S5700EI/S5700SI SI EI-24S 24TP-PWR-SI 48TP-PWR-SI 28C-PWR-EI 52C-PWR-EI 48*10/100/1 24*100/1000 24*10/100/1000Base-TX, 000BaseBase48*10/100/1 24*10/100/1 48*10/100/1 千兆端口 4*100/1000Base-X TX,4*100/10 X,4*10/100/ 000Base-TX 000Base-TX 000Base-TX Combo 00Base-X 1000Base端口描述 Combo TCombo S57TP系列提供一个堆叠扩展插槽 扩展插槽 S57C系列产品提供两个扩展插槽，分别支持上行插卡和堆叠卡 转发性能（PPS） 36M 96M 72M 132M 96M 96M 132M O O O O 温度范围：长期工作温度：0 C～50 C；短期工作温度：- 5 C～55 C；相对湿度：10%～ 环境要求 90%（无凝露） AC： 额定电压范围：100-240V a.c. ；50/60Hz 最大电压范围：90-264V a.c. ； 50/60Hz 输入电压 DC： 额定电压范围：-48- -60V d.c. 最大电压范围：-36- -72V d.c. 注明：POE机型无DC电源 442×220×4 外形尺寸mm（宽×深×高） 442×420×43.6 3.6 非POE： 非POE： 非POE： 非POE： 非POE： 非POE： <40W <56W <64W <78W <60W <88W 功耗 POE： POE： POE： POE： POE： <63W POE： <455W <891W <907W <917W <472W <930W (PoE:370W) (PoE:740W) (PoE：740W)(PoE:740W) (PoE:370W) (PoE:740W)
All rights reserved
Page 2
学习完此课程，您将会：
了解Quidway S27&37&57&6700以太网交换机的总体概述 了解Quidway S5700以太网交换机的硬件架构及软件特性
了解Quidway S5700以太网交换机的重点特性介绍
了解Quidway S5700以太网交换机的典型组网
定位
•三层全千兆以太网智能接入交换机 •可为运营商或企业客户提供强大的 以太网功能服务 •满足楼宇接入、园区汇聚和接入、 企业桌面等多种应用场景的需求
SI: 可选AC、DC型号 PWR:需加配AC模块
S5748TP-SI
SI: 可选AC、DC型号 PWR:需加配AC模块
硬件配置
•48*10/100/1000Base-T,4*1000Base-X combo SFP(与最后4个RJ45组成combo) •交换容量/转发速率：96Gbps/72Mpps •尺寸：442 (宽)*420 (深)*43.6 (高)
第2章 S5700以太网交换机的硬件架构及软件特性
第3章 5700以太网交换机的重点特性介绍
第4章 S5700以太网交换机的典型组网
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 9
S5700产品概述
S5700产品标配无堆叠卡，TP型号与C型号的主要区别：
EI: 需加配AC、DC模块 PWR:需加配AC模块
硬件配置
•24*10/100/1000Base-T,上行插卡(4*1000BaseX SFP或2*10GE XFP),堆叠卡 •交换容量/转发速率：88Gbps/66Mpps •双电源，可插拔 •尺寸：442(宽)*420(深)*43.6(高)
定位
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 10
S5700C产品概述
S5700C产品主要特点：
支持双电源1+1冗余备份，在冗余情况下可不断业务更换电源模块； 支持AC、DC电源输入（PWR机型只支持AC输入）； 上行业务端口为插卡形式，可以灵活选择4*GE光口或2/4*10GE插卡； 电源、风扇、上行业务插卡可现场更换； 支持后插卡，用来支持堆叠特性 ； 扩展通道卡不能和堆叠卡都是后插卡，只能插一块。 4*GE和4*10GE需要与扩展通道卡配合使用， EI与SI机型的4*GE子卡不通用， PWR机型不支持4*10GE子卡
S27/37 楼层 2
S27/37 楼层 3
大中型企业网应用
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 5
S27/37/57/6700交换机产品系列
New!
“New”标示的为V1R6 版本新出的交换机
万兆 交换机
万兆汇聚
S6748-EI
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 11
S5700C系列非POE机型图示例
• S5728C-SI
管理网口 千兆电口 本地串口
模式按键：按此按钮可以将下行端口指示灯在
USB 1.1接口 模式按键及指示灯
link/act、speed、stack状态之间进行切换
Internal
S5700系列产品介绍
华为安捷信网络技术有限公司

HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
S5700系列是华为公司新一代千兆接入及汇聚 层 以太网交换机，定位于园区汇聚、企业接入或 汇聚。
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 3
第1章 S27&37&57&6700以太网交换机的总体概述
第2章 S5700以太网交换机的硬件架构及软件特性
第3章 5700以太网交换机的重点特性介绍
第4章 S5700以太网交换机的典型组网
定位
•三层以太网智能汇聚交换机 •可为运营商或企业客户提供强 大的以太网功能服务 •满足园区汇聚和企业接入、汇 聚等多种应用场景的需求
S5728C-SI
SI:可选AC、DC型号
硬件配置
•24*10/100/1000Base-T,4*1000Base-X combo SFP，上行插卡(4*1000Base-X SFP或 2*10GE XFP),堆叠卡 •交换容量/转发速率：88Gbps/66Mpps •双电源，可插拔 •尺寸：442(宽)*420(深)*43.6(高)


S5700TP：前面板无插槽，后面板插槽只能插堆叠模块。
S5700C：前面板插槽可插4*GE/2*10GE/4*10GE子卡，后面板插槽可插堆叠模版或者扩展通道卡。
C型号机型注意：4*GE和4*10GE需要与扩展通道卡配合使用，EI与SI机型的4*GE子卡不通用，PWR机型不支持4*10GE子卡。 序号 1 2 3 4 5 6 7 8 9 10 11 型号 S5724TP-SI S5748TP-SI S5724TP-PWR-SI S5748TP-PWR-SI S5728C-SI S5728C-EI S5728C-24S-EI S5752C-SI S5752C-EI S5700-28C-PWR-EI S5700-52C-PWR-EI 产品形态 24GE电口+1USB ，可选AC、DC机型 48GE电口+1USB ，可选AC、DC机型 24GE电口+1USB ，支持PoE，需配AC电源 48GE电口+1USB ，支持PoE，需配AC电源 24GE电口+4GE Combo光口+1前插槽+1USB， 需配AC或DC电源 24GE电口+1前插槽，需配AC或DC电源 24GE光口+4GE combo电口+1前插槽，需配 AC或DC电源 48GE电口+1前插槽+1USB，需配AC或DC电 源 48GE电口+1前插槽，需配AC或DC电源 24GE电口+1前插槽，支持PoE，需配AC电源 48GE电口+1前插槽，支持PoE，需配AC电源 图片
