八年级物理《电流和电路》说课稿八年级物理《电流和电路》说课稿【教材分析】本课是人教版八年级教材第五章《电流和电路》第二节的内容。
本节课的电流和电路知识是学好电学的基础,贯穿整个初中电学的教学。
本节内容包括电路的构成、三种基本的电路、电流的形成及方向的规定、电路图,能规范地画出电路图、识别电路的三种状态是本节课重要任务。
【学情分析】初中学生在小学科学课上对电路已经有了一定的接触,但这些认识可能是粗浅的。
但对于电路的状态,学生的分辨不清,但又充满好奇心,尤其是发生短路的情况。
在教学中可以进行演示,用事实说话,突破教学的难点。
学生刚开始接触电路图,学生画图时往往缺少规范性,所以教学时做好示范引导是非常必要的。
要分配足够的课堂练习时间,规范电路图的画法,掌握画电路图的技能。
【教学目标】1.知识与技能能说出电路的组成及各部分的作用。
能记住并会画一些常用元件电路中的符号,会读、会画简单的电路图能辨别通路、开路、短路,并说出短路的危害。
3、从能量转化的角度认识电路中电源和用电器的作用2.过程与方法经历连接简单电路的过程,通过活动认识短路并了解短路的危害经历从观察现象到提出问题的过程,体会电路图的规范画法。
3.情感态度及价值观体会到物理与生活和生产密切相关,培养学生学习物理的兴趣帮助学生养成良好的学习习惯和实事求是的科学态度,使学生有克服困难的信心和决心,体验战胜困难、解决物理问题的喜悦。
【重点难点】1.记住常见的电路元件符号,会画简单的电路图2.短路及其危害【教具】短路演示器、电路板,灯泡,灯座,开关及导线【教学过程】一.引入新课演示板上有一个电铃,还有电池、导线、开关等,怎样让电铃响起来?电铃响起来了,是因为有电流通过了电铃。
提问:在生活中还有哪些设备是利用电流工作的?肯定同学列举的电灯、电视、电风扇等事例,进而概括出什么是用电器。
怎样才能使用电器工作呢?这就需要学习有关电路和电路连接的知识。
二.进行新课1.电路观察前面电铃的连接图(投影显示)提问:电铃有电流通过,满足什条件?学生:电路中有持续电流的条件(1)电路中有电源提供电流;(2)电路闭合为通路。
初中物理学习材料唐玲出品第五章第2节《电流和电路》达标题A1、电路的组成①由、用电器、和导线等元件组成的电流路径叫电路。
②各部分元件在电路中的作用电源:;导线:;用电器:;开关:。
2、干电池的锌筒是____极,碳棒是______极。
3、如图所示,在小灯泡和开关之间连着金属夹A和B,当开关闭合后,在金属夹A和B之间分别接入铅笔芯和木尺。
小灯泡发光时接入的是_________,这是因为它是__________;接入_________时,小灯泡不发光,因为它是_________。
4、避雷针工作时,尖端不断向空中释放电子,那么避雷针中的电流方向是()A.从尖端流向地面B.从地面流向尖端C.没有电流D.是任意的,没有规定5、下图所示的四个电路中,正确的电路图是()6、如图所示,有一个小电动机模型和一盏电灯,当开关S闭合后,则( )A.电动机转动,灯不亮B.电动机转动,灯也亮C.电动机不转动,灯亮 D.电动机不转,灯也不亮7、如图所示,当开关闭合时,发生的现象是()⑴灯正常发光⑵灯不亮⑶电源会被烧坏⑷灯会被烧坏A.⑴B.⑵ C.⑶和⑷D.⑵和⑶参考答案:1、①电源开关②略2、负正3、铅笔芯、导体、木尺、绝缘体 4、A 5、C 6、C 7、D第五章第2节《电流和电路》达标题B1.电流通过半导体二极管时只能从它的一端流向另一端,不能_________流动,电流流过时能发光的二极管叫_________,可用来做指示灯。
2.在使用电源时,不允许将电源的_________直接用导线连接起来,否则将出现事故。
3.下面几种说法中正确的是()A.电路中有电源就一定会产生电流B.电路是通路就一定会有电流C.电路中有电流,电路中一定就有电源D.电路中电灯发光,电路不一定是通路4、如图所示的电路图,下列说法中,正确的是( )A.闭合S2,断开S1S3时,电路是断路 B.闭合S1S2、S3时,电路是通路C.闭合S1S2,断开S3时,电路是短路 D.闭合S1S3,断开S2时,L l发光而L2不发光5、在下图所示的电路中,开关S能同时控制电灯和电铃的正确电路是()6、如图所示电路中,下列关于开关对电路控制作用的说法中,正确的是()A.开关连在靠近电源正极一端,才能起控制作用B.开关连在靠近电源负极一端,因为开关无论闭合还是断开,灯泡都带电,都发光,所以开关没起控制作用C.开关连在灯泡L1与L2之间,开关断开时,L2中有电,只有L2发光,开关只控制L2D.在这个电路中,开关无论连在何位置,起相同的控制作用7.在图所示的电路中,开关闭合后两灯均不亮,某同学用一根导线去查找电路的故障.他的方法及看到的现象是:将导线跨接在L1两端,L2不亮;将导钱跨接在L2两端,L1发.根据以上实验现象,我们就可以判定( )A. L1短路 B. L1断路 C. L2短路 D. L2断路参考答案:1、反向发光二极管2、两极3、C4、C5、B6、D7、C第五章第2节《电流和电路》达标题C1.闭合手电筒的开关,小灯泡发光,则电路中电流方向是从电源的极流出经小灯泡回到电源的极.2.电路是由__________、_________、_________、_________组成的.电路图是用_________代表实物画出来的电路3.关于电流的方向的说法中正确的是()A.带电微粒的运动方向就是电流的方向B.金属中自由电子移动的方向就是电流的方向C.负电荷定向移动的方向与规定的电流方向相反D.科学上规定正电荷运动的方向就是电流的方向4.电路中能产生持续电流的条件是()A.电路中有用电器 B.电路中有电源C.电路中有开关 D.电路中有电源,还要形成通路5.关于电源和电流,下列说法中正确的是()A.电流是由大量电荷的无规则运动形成的B.电源外部,电流是从电源的正极流向负极C.在电路中只要有电源,就一定会有电流D.电流的方向总是从电源的正极流向负极6.电路中的电流既看不见,也摸不着,但是它的许多特点和水流、车流类似,人们在研究电流特点时,多用水流来相比,这种科学思维方法可以叫做()A.控制变量法 B.模型法 C.类比法 D.归纳法7.连接电路时要避免发生短路,是因为()A.短路时电源正常工作,但用电器不能正常工作B.短路时电源中有很大的电流通过,容易被烧坏C.短路时用电器中有很大的电流通过,容易被烧坏D.短路时电源中没有电流通过8.如图所示的各电路图,当S1和S2都闭合时,两个灯泡都能发光的是( )参考答案:1、正负2、电源用电器开关导线略3、B4、D5、B6、B7、C8、C初中物理试卷灿若寒星制作。
八年级物理上册《电流和电路》知识点归纳1. 电流和电路的基本概念•电流的定义:电荷在单位时间内通过导体某一截面的数量。
•电路的定义:由导体、电源和接线等元件组成,能使电流沿特定路径流动的装置。
2. 电流的特性•电流的方向:电流的方向由正电荷的运动方向决定,与电子的运动方向相反。
•电流的大小:电流的大小与通过导体的电荷数量和时间的多少有关。
3. 电阻和导体•电阻的定义:导体阻碍电流流动的能力。
•导体的特点:低电阻、易导电,如金属等。
•非导体的特点:高电阻、不易导电,如塑料、橡胶等。
4. 奥姆定律•奥姆定律的表述:电流与电阻之间的关系可以用公式 I = U/R 表示,其中 I表示电流强度,U 表示电压,R 表示电阻。
•电流强度的影响因素:电压的大小和电阻的大小。
5. 串联和并联电路•串联电路的特点:电流只有一条路径可以流动,在各元件中电流强度相等,电压之和等于总电压。
•并联电路的特点:电流有多条路径可以流动,在各元件中电流强度不等,总电流等于各个元件电流之和。
6. 电功率和功率公式•电功率的定义:单位时间内电能的消耗或产生。
•功率公式:功率 P 等于电流 I 乘以电压 U,即 P = I × U。
7. 电能和电功的关系•电能的定义:带电物体具有的能量。
•电功的定义:电能的消耗或产生。
8. 多用电器并联的布线连接方法•多用电器并联的布线原理:将各用电器的正极和负极分别连接到电源的正极和负极。
•多用电器并联的优点:各用电器之间互不影响,可以独立工作。
9. 电路中的三要素•电压源:提供电流的能源。
•导线:连接电路中各元件的路径。
•电阻:控制电流强度的元件。
10. 并联电阻的计算•并联电阻的计算方法:求出各电阻的倒数之和,再取其倒数。
11. 串联电阻的计算•串联电阻的计算方法:各电阻的阻值相加。
12. 电路中的短路和开路•短路:电路中两个节点之间没有电阻。
•开路:电路中两个节点之间断开或不存在导线。
物理电流和电路知识点(必备4篇)物理电流和电路知识点(1)一、电流1、形成:电荷的定向移动形成电流2、方向的规定:把正电荷移动的方向规定为电流的方向。
3、获得持续电流的条件:电路中有电源电路为通路4、电流的三种效应。
(1)电流的热效应。
(2)电流的磁效应。
(3)电流的化学效应。
5、单位:(1)国际单位:A(2)常用单位:mA 、μA(3)换算关系:1A=1000mA 1mA=1000μA6、测量:(1)仪器:电流表,(2)方法:①电流表要串联在电路中;②电流要从电流表的正接线柱流入,负接线柱流出,否则指针反偏。
③被测电流不要超过电流表的测量值。
④绝对不允许不经用电器直接把电流表连到电源两极上,原因电流表相当于一根导线。
三、导体和绝缘体:1、导体:定义:容易导电的物体。
常见材料:金属、石墨、人体、大地、酸碱盐溶液导电原因:导体中有大量的可自由移动的电荷2、绝缘体:定义:不容易导电的物体。
常见材料:橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因:几乎没有自由移动的电荷。
3、导体和绝缘体之间并没有绝对的界限,在一定条件下可相互转化。
一定条件下,绝缘体也可变为导体。
四、电路1、组成:①电源②用电器③开关④导线2、三种电路:①通路:接通的电路。
②开路:断开的电路。
③短路:电源两端或用电器两端直接用导线连接起来。
3、电路图:用规定的符号表示电路连接的图叫做电路图。
4、连接方式:串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径,一处段开所有用电器都停止工作。
电路中的电流路径至少有两条,各支路中的元件独立工作,互不影响。
开关作用控制整个电路干路中的开关控制整个电路。
支路中的开关控制该支路。
电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯物理电流和电路知识点(2)【知识结构】一、电路的组成:定义:把电源、用电器、开关、导线连接起来组成的电流的路径。
各部分元件的作用:(1)电源:提供电能的装置;(2)用电器:工作的设备;(3)开关:控制用电器或用来接通或断开电路;(4)导线:连接作用,形成让电荷移动的通路二、电路的状态:通路、开路、短路定义:(1)通路:处处接通的电路;(2)开路:断开的电路;(3)短路:将导线直接连接在用电器或电源两端的电路。
第2节电流和电路【教学目标】一、知识与技能1.列举日常生活中常见的电源,知道电源是提供电能的装置;列举日常生活中常见的用电器,知道用电器是消耗电能的装置.2.认识电路中常用元件的符号,会用这些符号来表示相关元件.3.知道电源有正极和负极,电源的方向是由电源正极通过用电器流向电源负极的.4.知道并能够识别通路、断路、短路三种电路状态,知道短路的危害.二、过程与方法1.观察简单的电路,尝试用开关控制一个用电器的工作.2.尝试用符号来表示电路中的元件,绘制最简单的电路图.三、情感、态度与价值观乐于在周围生活中发现所学过的电源、开关和用电器,敢于动手做物理课的电路实验,在实验中养成严谨的科学态度.【教学重点】1.通过观察和实验,探究电路中形成电流的条件,从而得出电路的基本组成.2.能用符号来表示电路中的元件,能绘制简单的电路图.【教学难点】组织、指导学生在连接电路过程中,认真观察和分析,并能得出正确结论.【教具准备】干电池、小灯泡、导线若干、开关、小电动机、小门铃、电视机、录像机、学生电源、半导体二极管、发光二极管、实物投影仪.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容,并讲解学生所做的课后作业(教师可针对性地挑选部分难题讲解),加强学生对知识的巩固.【新课引入】师像今天这样阴暗的天气,每个人都会很自然地打开墙上的开关,这时电灯就亮了;还有英语老师上课时,只要把录音机的插头插到墙上的插座时,大家就会听到流利的英语朗诵,电就在我们身边,对于电,同学们想知道什么呢?生1:我觉得电挺神秘的,电是从哪儿来的呢?生2:为什么一扳开关,电灯就会亮了呢?生3:什么是电路?电路是由哪几部分组成的?生4:什么是电流,它又是如何流动的?师同学们提的问题很好,实际上好多的科学家、发明家就是先有了问题,再对自己的问题不断去“探究”才得出正确结论的.这节课,让我们也当一回小“科学家”,来继续学习电学的有关知识吧!【进行新课】知识点1 电流的产生和方向1.电流的产生和方向本节课教师可先出示小灯泡、小风扇(带叶片的小电动机)、小电铃、开关、导线、干电池等器材,引导学生思考如何让小灯泡发光、小风扇转动、小电铃发声.教师演示连接小灯泡电路,引导学生观察老师选用的器材及连结电路的方法.师老师闭合电路开关后,灯泡就发光了,请同学们思考为什么小灯泡能够发光.生1:因为有电池(电源),它可以给灯泡提供电.生2:应该是有“电流”流过了灯泡.教师鼓励学生的回答,用多媒体播放视频课件“电流的形成”:如图所示,导线、灯泡的灯丝,都是金属做的,金属里面有大量自由电子,它们可以自由移动.平时它们运动的方向杂乱无章,接上电池之后,它们就受到了推动力,出现了定向移动,于是形成了电流.(通过课件使学生形象认识电流的形成,激发兴趣,并为电流方向的引出做准备)电路中电流的方向:正极→用电器→负极师电流既然是电荷定向移动形成的,那么电流也是有方向的,它就像自来水的流动有方向,放学时学校门口的人流有方向一样,电流的方向是怎样规定的呢?生:正电荷定向移动的方向为电流的方向.教师总结:实际上形成电流的电荷有两种(正电荷、负电荷),电路中有电流时,发生定向移动的电荷可能是正电荷,也可能是负电荷,还有可能是正负电荷同时向相反的方向定向移动.负电荷定向移动的方向与电流方向相反.板书:(1)电荷的定向移动形成电流.物理学中规定正电荷定向移动的方向为电流的方向.(2)当电路闭合时,在电源外部,电流的方向是从电源正极用电器负极.师下面我们一起来认识一种特殊的电子元件——“二极管”.(教师可以展示实物,讲解其结构,也可以参照教材P37页《想想做做》——“利用发光二极管判断电流的方式”,讲解其特征)教师结合图片(如图),详细讲解发光二极管的单向导向性.板书:发光二极管具有单向导向性:当电流由正极经过流向负极时,发光,表明它处于导通状态;反之,电流不能从负极流向正极,不会发光.2.电流形成的条件师下面请同学们分组自己动手连接电路使小灯泡亮起来,小风扇转起来,小电铃响起来.(实验警钟:提醒学生任何情况下都不能把电池的两端直接连在一起,否则电池会很快用完,甚至爆炸引起火灾!为防止电池的两端直接连接在一起,我们在确保连接正确之前将开关断开!)学生在老师的指导下认真完成实验,对实验操作有误的学生,要及时纠正.师同学们做了实验后,请大家思考:你们是如何使电路中获得持续的电流的?生1:要有电源.因为我将导线、开关、灯泡连结起来时,闭合开关后,因为没有电池,灯泡不亮,我加上电池后,灯泡就亮了.生2:开关要闭合.因为我将开关、导线、电源、灯泡连结起来时,由于开关没闭合,灯泡不亮,当我把开关闭合后,灯泡就亮了.教师鼓励学生的回答,并总结板书“电流形成的条件”.板书:电路中电流形成的条件:(1)有电源;(2)电路要闭合.(教学说明:采用动手实验的方式,让学生探索电流形成的条件,激发学生学习兴趣的同时,加深了印象,帮助学生快速理解和记忆)例题1教师用多媒体展示练习册中对应题目,先让学生思考,后讲解.课堂演练完成本课时对应课堂练习.知识点2 电路的构成教师展示之前学生所连接的灯泡电路图,引导学生思考这个简单的电路由哪几部分组成?生:由电池、导线、开关、小灯泡四个部分组成.师在物理学中通常用一些电学符号将电池、小灯泡等表示出来,这就构成了电路图.下面我们学习各种元件的作用和对应的电学符号:(1)电源:电源在电路中是提供电能的装置,干电池、蓄电池都是电源,电学符号是().(2)用电器:灯泡、电风扇、电动机、电阻都是用电器,用电器是消耗电能的装置,电学符号有:灯泡()、电动机()、电阻()、电铃().(3)开关:开关的作用在于控制电路的通断,电学符号是().(4)导线:导线把电源、用电器、开关连接起来,以便开关闭合时形成电流的通路.师下面请同学们说说你还知道其他电源吗?生:555电池,纽扣电池,手机电池,发电机等.教师演示并提问:由一节电池和小电动机开关组成的电路中,为什么电动机越转越慢?生:因为电池没电了,干脆扔掉算了.师对,电池没电了,电动机当然就转得慢了.不过废旧电池对环境是有污染的,不能随便乱扔.教师用多媒体投影电池的表面说明:不能扔到火里或两端短接,否则会引起爆炸!(培养环保意识,再次加强安全教育)师请同学们说说生活中除了电动机、小灯泡,你还知道其他用电器吗?生:电视、空调、洗衣机等.师同学们说得很好,随着科技水平的提高,我国自主生产的很多产品已经打入了国际市场,享誉国内外,只要同学们继续努力,保证我们科技的领先地位,那么中华民族将永远屹立于世界民族之林!(适时教育学生热爱科学,并进行爱国主义思想渗透.)板书:电路由电源、用电器、开关、导线四个部分组成.电源——提供电能的装置;用电器——消耗电能的装置;导线——输送电能的装置;开关——控制电流通断的装置.课堂演练完成本课时对应课堂练习.知识点3 电路图师之前我们简单了解了灯泡、开关、电源等元件,下面我们进一步学习电学中的常用符号.(老师用多媒体展示,并讲解)几种常用的元件及其符号板书:电路图:用电路元件符号表示电路连接情况的图.教师示范画出小灯泡正常发光时的电路图,然后引导学生尝试画出电动机、小电铃的电路图.(有部分学生因不熟悉电路元件符号而出错,有部分学生连接电路图时出错)师(特意挑选一两位同学的典型错误)请同学们来判断一下,下面这些电路的画法中存在哪些问题?应如何修改才美观清晰?学生思考后,积极发言:生1:应规范使用电路元件符号,不能画得不标准.生2:应合理安排元件符号的位置,转弯处一般画成直角.教师鼓励学生的回答,并进行总结:画电路图时应注意几个问题:①电路元件符号要用统一规定的符号,不能自造符号;②所画元件的次序要注意和实物图对应;③合理的安排电路元件符号,应尽可能让这些元件符号均匀的分布在电路图中,使画成的电路图清晰美观;④导线要画得横平竖直,转弯处画成直角,元件符号不能画在电路图的转弯处;⑤电路图最好呈长方形、有角有棱、大小比例适中.例题2(多媒体展示)在如图所示的四个电路图中,符合电路基本组成条件且连接正确的是().A.甲B.乙C.丙D.丁解析:一个完整的电路至少由电源、用电器、开关、导线四部分组成.对照这个标准观察图中的电路图可以发现:甲图中缺少用电器;乙图中的电源正、负极之间直接用导线连接起来,发生了短路,是不允许的连接方式;丁图中缺少电源;只有丙图是完整且连接正确的电路.答案:C课堂演练完成本课时对应课堂练习.知识点4 通路、断路、短路教师用多媒体展示甲、乙、丙、丁四个实物电路图,并引导学生说说四个电路图中,哪些连结错误,哪些连结正确,哪些可以使灯泡正常发光.生1:甲图错误,灯泡不会发光,因为导线没有连接灯泡,相当于电池左右两端直接连结了,这是不允许的,会烧坏电池.生2:乙图错误,因为多出了一根线,我之前也是这样连结的,不仅灯泡不亮,而且使电池发热了,时间长了可能会引起火灾.生3:丙图错误,因为开关没有闭合,灯泡不会发光.生4:丁图正确,灯泡正常发光.师同学们回答得很好,其实上面四个图展示了电路的三种状态:通路、断路、短路,下面我们就一起来学习.(可用多媒体展示)(1)通路:电路接好后,闭合开关,处处连通的电路(如图丁).通路中有电流,用电器能正常工作.(2)断路(开路):开关未闭合,或电线断裂等致使线路在某处断开的电路(如图丙),断路中无电流,用电器不能正常工作.(3)短路:导线不经过用电路直接跟电源两极连接的电路(如图甲、乙),短路电路中的电流很大,用电器不能正常工作,电源或导线会因为发热过多而烧坏,也可能会烧坏电路中的其他元件.板书:电路的三种状态:(1)通路:处处连通的电路.有电流,用电器可以工作.(闭合电路)(2)断路:某处断开的电路.无电流,用电器不能工作.(正常断路为开关断开)(3)短路:导线把电源的两极直接连起来了.危害大,电源烧毁,用电器不工作.例题3(多媒体展示)小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是()A.开关处出现短路B.小灯泡灯丝断了C.小灯泡接触不良D.电池两端电压过低解析:如果开关处出现短路,则电路始终是通路,小灯泡会始终发光,不会是小灯泡不亮,所以选项A的判断是不可能的.小灯泡的灯丝断了和小灯泡接触不良时,电路会出现断路,会使小灯泡不亮,这是可能的.电池两端电压过低时,虽然电路中有电流,但由于电流太小,所以这时也会发现小灯泡不亮.答案:A例题4(多媒体展示)一种声光报警器的电路如图所示,各元件均能正常工作,对可能出现的现象描述正确的是()A.灯亮,铃一定响B.铃响,灯一定亮C.灯亮,铃一定不响D.铃响,灯一定不亮解析:从题中电路图可知,开关S1控制整个电路,只闭合S1时,灯亮,铃响1、S2均闭合时,灯亮,铃不响,此时铃被短路,所以此电路中灯可以单独亮,而铃不能单独响,铃若响,则灯一定亮,答案为B.答案:B课堂演练完成本课时对应课堂练习.【教师结束语】本节课我们主要学习电流、电路的有关知识,通过亲自动手实验,合作的探究,既为电学学习添了砖加了瓦,又提高了动手实验的能力,对电流的形成和电流方向等抽象知识融会贯通了.大家已经步入了电学的门槛,希望大家继续努力,相信大家一定能轻松愉快地学好电学知识.课后作业完成本课时对应课后练习.1.本节课的教学,可以分成四个层次:第一层次,对电流的产生和电流方向的认识;第二层次,对简单电路及元件的认识;第三层次,对电路的通路、断路和短路的认识,特别是对短路危害的认识,需要给学生留下深刻的印象;第四层次,把具体的电路元件抽象成符号,能根据具体的实物电路画出电路图,及根据电路图连接实物电路.2.对于“电流和电路”学习内容的设计,突出了学生可操作性,在操作的过程中认识通路、断路、短路的现象;“组装电路”教学内容的呈现形式,力求通过实验思考落实教学内容,避免了教师的传统讲授,让学生手脑并用,积极主动地学习.对电流、电压、电阻概念的建立,也降低了理解的难度,突出了简单、形象,只是让学生初步知道是什么含义即可,而不需追求概念的严密性和科学性.3.通过创设问题情境,激发学生探究的积极性,扩展学生对自己学习的责任感.通过让学生亲自动手实验,营造民主、和谐、合作的探究氛围,给学生的主动探索、自主学习和提高能力留有充足的空间.通过使用多媒体技术,帮助学生对电流的形成和电流方向等抽象知识的学习,优化课堂教学,提高教学效率和质量.。

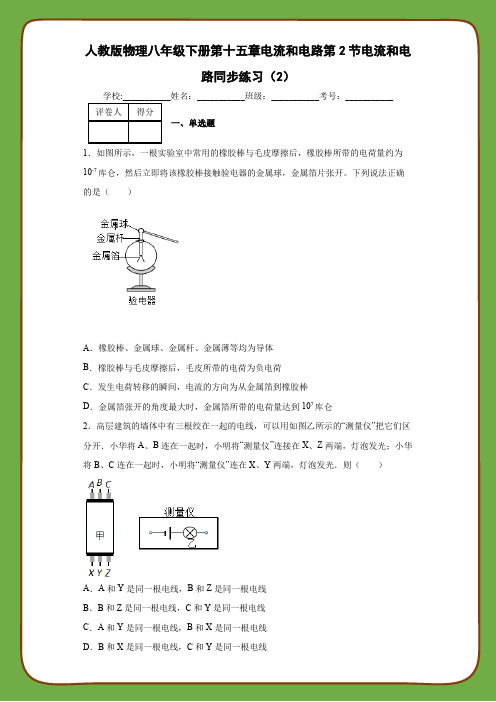

人教版物理八年级下册第十五章电流和电路第2节电流和电路同步练习(2)学校:___________姓名:___________班级:___________考号:___________评卷人得分一、单选题1.如图所示,一根实验室中常用的橡胶棒与毛皮摩擦后,橡胶棒所带的电荷量约为10-7库仑,然后立即将该橡胶棒接触验电器的金属球,金属箔片张开。
下列说法正确的是()A.橡胶棒、金属球、金属杆、金属薄等均为导体B.橡胶棒与毛皮摩擦后,毛皮所带的电荷为负电荷C.发生电荷转移的瞬间,电流的方向为从金属箔到橡胶棒D.金属箔张开的角度最大时,金属箔所带的电荷量达到107库仑2.高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开.小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光.则()A.A和Y是同一根电线,B和Z是同一根电线B.B和Z是同一根电线,C和Y是同一根电线C.A和Y是同一根电线,B和X是同一根电线D.B和X是同一根电线,C和Y是同一根电线3.用毛皮摩擦过的橡胶棒接触验电器的金属球(如图所示),发现验电器的两个金属箔片张开。
以下说法正确的是()A.毛皮和橡胶棒摩擦的过程中创造了电子B .毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C .验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器4.关于如图所示的手电筒电路,下列说法错误的是()A.电池是电源B.按键是开关C.电珠是用电器D.金属筒体是用电器5.如图所示电路中,正确的是()A.B.C.D.6.关于电流的方向,下列说法正确的是()A.正电荷的运动方向就是电流方向B.自由电子的定向移动方向就是电流的方向C.金属导体中的电流方向跟自由电子的定向移动方向相反D.在酸、碱、盐的水溶液中有自由的正负离子,所以电流方向不能确定7.关于组成电路的基本元件的作用,下列说法中错误的是()A.电源提供电能B.用电器是将其他形式的能转化为电能C.开关控制电路的通、断D.导线连接各电路元件,是电流的通道8.如图所示是利用发光二极管判断电流方向的实验,下列说法正确的是A.二极管没有单向导电性B.电流由二极管负极流向正极,二极管发光C.二极管不是用电器D.电流由二极管正极流向负极,二极管发光9.关于电源,下列说法不正确的是()A.电池是将化学能转化为电能的装置B.电源是将其他形式的能转化为电能的装置C.用电器工作必定有电源D.只要将电源连入电路用电器一定工作10.下列关于电压和电流的说法,正确的是()A.电路中只要接有电源,就一定能形成电流B.只要有导线,电路中就一定会有电流C.电路两端没有电压,电路中也会有电流D.电路中有电流,电路两端就一定有电压11.以下关于电流的说法正确的是()A.电荷的运动形成电流B.电荷的定向移动形成电流C.只有正电荷的移动,才能形成电流D.只有自由电子的移动,才能形成电流12.如图所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来.下列说法正确的是()A.B中正电荷通过金属棒流向A,A金属箔的张角减小B.A中的自由电子通过金属棒流向B,B金属箔的张角增大C.A中负电荷通过金属棒流向B,B中正电荷通过金属棒流向AD.金属棒中瞬间电流的方向从A流向B,B金属箔的张角增大评卷人得分二、多选题13.取两个相同的验电器A和B,使A带上正电荷,B不带电.用带有绝缘柄的金属杆把A和B连接起来(如图所示),观察到A的金属箔张开的角度减小,B的金属箔由闭合变为张开.下列描述正确的是()A.验电器两金属箔片张开是因为带上了同种电荷而互相排斥B.金属杆和金属球接触时,金属杆中电流方向是从A到BC.金属杆和金属球接触时,A验电器中的正电荷转移到B验电器D.金属杆和金属球接触时,有持续电流通过金属杆14.下列说法中,不正确的是()A.摩擦起电就是创造了电荷B.正电荷定向移动的方向被规定为电流的方向C.人体、大地、塑料都是导体D.摩擦起电的实质是电子从一个物体转移到了另一个物体15.下列说法正确的是A.金属中的电流方向与自由电子定向移动方向相同B.导体容易导电是由于导体内有大量的自由电荷C.摩擦起电是在物体相互摩擦时创造了电荷D.导体中有电流通过时,导体两端就一定有电压16.两个相同的验电器A和B,A带正电,B不带电,用金属棒把A和B连接起来,则下列说法正确的应当是A .A中正电荷通过棒流向B,使B带正电荷B.B中负电荷通过棒流向A,使B带正电荷C.棒中有持续电流并从A流向B,使B张角增大D.当两验电器张角等大时,电流就停止了17.以下说法中,正确的是A.电路中有电源,电路中就会有电流B.电路短路时,用电器会被烧坏C.手电筒电路中,自由电荷是从电源负极经灯丝流向正极D.正、负电荷的定向移动都能形成电流18.下列说法中正确的是A.导体容易导电,是因为导体中有大量可以自由移动的电荷B.电路两端有电压,电路中不一定有电流C.电荷间相互作用的规律是同种电荷相互吸引,异种电荷相互排斥D.用毛皮摩擦硬橡胶棒,硬橡胶棒带了负电,是由于在摩擦过程中创造了负电荷评卷人得分三、填空题19.如图所示,只闭合S1,电阻R1R2组成______电路;断开S1闭合S2S3,电阻R1R2组成______电路;同时闭合S1S3,电路会形成__________.20.央视《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验:取口香糖锡纸,剪成条状,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,很快发现纸条中间处开始冒烟、起火苗,如图。
电流和电路学校:___________姓名:___________班级:___________考号:___________一、单选题1.有两个相同的验电器A和B,A带负电,B不带电,当用带绝缘柄的金属棒连接A 和B的金属球时,A的金属箔张角变小,B的金属箔明显张开,如图所示,则下列说法正确的是()A.金属棒一定带正电B.金属棒中瞬间电流从验电器B流到验电器AC.金属棒中瞬间电流从验电器A流到验电器BD.金属箔张开是因为金属箔带了异种电荷相互排斥2.如图所示是一个充电宝正在给手机电池充电,此时手机电池相当于电路中的()A.用电器B.电源C.导线D.开关3.如图所示的四个电路中,错误的是()A.只有图甲B.只有图甲、图乙C.只有图甲、图乙和图丙D.四个图都是错误的4.如图所示,小强将一根导线接在了灯L1两端,此时如果闭合开关,会发生()A.电源烧坏B.灯L1不亮C.导线烧坏D.灯L2的灯丝烧断5.下列说法正确的是()A.摩擦生电的实质是产生了电荷B.绝缘体不能导电是因为绝缘体内没有电子C.电荷定向移动的方向为电流的方向D.验电器能够检验摩擦过的物体是否带电6.如图将丝绸与玻璃棒相互摩擦,然后用摩擦过的玻璃棒接触一个不带电的验电器,验电器金属箔张开,玻璃棒和验电器之间会形成瞬时电流。
下列说法正确的是()A.相互摩擦时,丝绸将正电荷转移给玻璃棒,使玻璃棒带正电B.瞬时电流的方向是从验电器到玻璃棒C.该瞬时电流是由于正电荷的定向移动形成的D.金属箔张开是由于同种电荷相互排斥7.下列四组物体中,都属于绝缘体的一组是()A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料D.石墨、橡胶、酸碱盐溶液二、填空题8.丝绸摩擦过的玻璃棒与验电器A接触,A带_____电,B不带电。
用带有绝缘柄的金属棒把A和B连接起来,金属棒中的电流方向_____(A到B/B到A)。
9.如图甲所示,验电器A带负电,B不带电。
验电器A的箔片之所以张开是由于______的缘故;用带有绝缘柄的金属棒把验电器A、B两金属球连接起的瞬间如图乙所示,金属棒中电流方向_______(选填“向左”或“向右”)。
电流和电路一、电流1、电荷的定向移动形成电流;(电荷包括正电荷和负电荷定向移动都可以形成电流)3、规定:正电荷定向移动的方向为电流的方向(负电荷定向移动的方向与电流方向相反,尤其注意电子是负电荷,电子的移动方向与电流的方向相反)4、在电源外部,电流的方向从电源的正极流向用电器,再回到负极;5、二极管是半导体,具有单向导电性,即电流只能从它的一端流向另一端,不能反向流动。
二、电路电路:用导线将用电器、开关、用电器连接起来就组成了电路;1、电源:提供持续电流,把其它形式的能转化成电能;电路2、用电器:消耗电能,把电能转化成其它形式的能(电灯、风扇等);的构成3、导线:,连接电路的各个元件,输送电能;4、开关:控制电路的通断;三、电路的工作状态1、通路:处处连通的电路;2、开路(断路):某处断开的电路;3、短路:不经用电器用导线直接将电源的正负极;四、得到持续电流的条件:1、必须有电源,2、电路必须是通路。
五、电路图及元件符号:用符号表示电路连接的图叫电路图,常用的符号如下:画电路图时要注意:整个电路图是长方形;导线要横平竖直;元件不能画在拐角处。
5.3串联和并联一、串联和并联1、把电路元件逐个顺次(或说成首尾相连)连接起来的电路叫串联电路特点:1、电流只有一条路径;2、各用电器互相影响;3、开关控制整个电路。
2、把电路元件并列连接起来的电路叫并联电路;特点:1、电流有多条路径;2、各用电器互不影响,一条支路开路时,其它支路仍可为通路;3、干路中的开关控制整个电路;支路中的开关控制所在支路的用电器。
二、串并联电路的识别常根据电流的流向判断串、并联电路:从电源的正极开始,沿电流方向走一圈,回到负极,则为串联,若出现分支则为并联。
三、生活中电路1、串联电路:装饰店铺、居室、圣诞树的小彩灯,用电器和控制它的开关。
2、并联电路:家庭中的电视、电冰箱等用电器之间,路灯,交通灯,教室的电灯、电扇,用电器和它的指示灯。
八年级物理第二课初步了解电流与电路优秀教案范本一、引言本教案旨在为八年级学生开展物理第二课——初步了解电流与电路的教学提供一个优秀的范本。
通过本节课的教学,学生将初步了解电流以及电路的基本概念和原理,并能运用所学知识解决简单的电路问题。
二、教学目标1. 知识与能力目标:- 了解电流的概念,并能通过示意图、模型等形式表示电流;- 掌握电路的基本构成元素:电源、导线和电器设备的作用;- 了解并能解释闭合电路和断开电路的相应变化。
2. 过程与方法目标:- 采用示例引入的方式引发学生思考,培养学生的观察和分析能力;- 引导学生通过实验、观察等方式探索电流与电路的关系,激发学生的兴趣;- 通过小组合作、讨论与展示等形式促进学生的互动与合作。
三、教学重难点1. 重点:电流的概念和电路的基本构成元素。
2. 难点:电流与电路的概念的初步认识以及电流的运动规律。
四、教学过程第一步:导入新课1. 引入教学话题:老师拿出一个灯泡,问学生灯泡能亮起来的原因是什么?通过学生回答,引导出电流与电路的概念。
2. 让学生观察模型图并对电流和电路做出初步解释。
第二步:探究电流1. 学生分组进行互动讨论,思考电流的概念和电流的特点。
2. 学生通过实验,用导线连接电池和电灯泡,观察电灯泡是否亮起来并解释原因。
3. 学生通过实践操作并记录观察结果,讨论电流的形成和传播。
第三步:电路的构成元素1. 学生观察并探究一个简单电路模型的构成元素:电源、导线和电器设备。
2. 学生通过小组合作,动手制作一个简单电路的模型,并观察和记录实验结果。
第四步:闭合电路与断开电路1. 学生观察老师演示闭合电路的实验并记录观察结果。
2. 学生通过小组合作,尝试制作一个能让电灯泡灭掉的电路模型,并记录实验结果。
第五步:总结与展示1. 学生回顾本节课所学内容,并用自己的话总结电流与电路的概念和基本原理。
2. 学生展示他们制作的电路模型并解释其中的原理和规律。
五、教学评价与反思本节课通过引入实例、实验观察和小组合作等多种形式激发学生的学习兴趣,帮助学生初步了解电流与电路的关系。
初中物理之电流和电路知识点一、两种电荷1.带了电(荷):摩擦过的物体有了吸引轻小物体的性质,我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2.摩擦起电①定义:用摩擦的方法使物体带电。
②能的转化:机械能-→电能3.两种电荷:正电荷的规定:用丝绸摩擦过的玻璃棒所带的电荷。
负电荷的规定:毛皮摩擦过的橡胶棒所带的电荷。
4.电荷间的相互作用规律:同种电荷相互排斥,异种电荷相互吸引。
5.电荷量定义:电荷的多少叫电荷量。
单位:库仑(C)6.验电器构造:金属球、金属杆、金属箔作用:检验物体是否带电。
原理:利用同种电荷相互排斥7.原子及其结构(1)原子是由位于中心的带正电的原子核和核外带负电的电子组成;(2)一个电子所带电荷量是1.6×10-19 C;(3)在通常情况下,原子核所带正电荷与核外电子总共所带负电荷在数量上相等,电性相反,整个原子呈中性;8.摩擦起电的实质:电荷的转移由于不同物体的原子核束缚电子的本领不同,所以摩擦起电并没有新的电荷产生,只是电子从一个物体转移到了另一个物体,失去电子的带正电,得到电子的带负电。
9.导体和绝缘体①导体定义:容易导电的物体。
常见材料:金属、石墨、人体、大地、酸、碱、盐水溶液导电原因:导体中有大量的可自由移动的电荷②绝缘体定义:不容易导电的物体。
常见材料:橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因:几乎没有自由移动的电荷。
③“导体和绝缘体之间并没有绝对的界限,在一定条件下可相互转化。
一定条件下,绝缘体也可变为导体。
二、电流和电路1.电流的形成:电荷的定向移动形成电流2.电流方向的规定:把正电荷定向移动的方向规定为电流的方向。
3.获得持续电流的条件:电路中有电源、电路为通路4.电路(1)电路是由电源、用电器、开关、导线组成定义:能够提供电流的装置,或把其他形式的能转化为电能的装置。
②用电器定义:用电来工作的设备。
工作时:将电能—→其他形式的能。
第十五章第2节电流和电路一、[设计理念]新课程改革对物理教育提出了新的理念,“注重科学探究,提倡学习方式的多样化”作为课程的基本理念。
电流的概念在课本中直接给出,但是电荷看不到学生理解电流概念有一定的难度,因此对比水流引导学生大胆猜想而得出电流概念、电流的方向、电路的构成以及电路图的认识。
通过对比使学生从感性认识过渡到理性认识。
对于电路的三种状态学习学生要通过实验探究,经过分析、比较交流最后得出的。
这样既让学生体验了科学探究的全过程,又让学生学习了科学探究的方法,还加深了对电流三种状态的理解。
二、[教材分析]本节内容是这单元的重点教学内容,在本节课中第一次接触电路元件、第一次学习连接电路、第一次学习画电路图,同时也学生了电学的第一个物理量—电流。
完成这节课后,学生能否学会识别电路、连接电路、会看电路图等都直接影响后续电学知识的学习。
因此本节课的教学重点应放在让学生认识简单电路,能动手连接电路,会画简单电路图上。
本节课内容由“电流”“电路的构成”“电路图”“通路断路短路”四部分构成。
本节教学重点的会连接电路、会画简单电路图、能认识简单电路,要突破教学重点就要让学生多动手、多实验、多画图、多识图。
三、 [三维目标]1.知识与技能:(1)能画简单的电路图,能连接简单的电路。
教学重点和难点(2)通过实验认识短路、断路、通路2.过程与方法(1)在动手实验的过程中,观察实验现象,从现象中分析归纳出规律的方法。
(2)通过活动认识短路并了解短路的危害。
3.情感态度与价值观(1)体会到物理与生活、生产密切相关,激发学生的学习兴趣,乐于动脑动手。
(2)养成严谨的科学态度,体验战胜困难、解决物理问题的喜悦四、[教学方法]电流、电路的构成、电路图的画法的知识都是与水流对比分析出来的,所以主要采用对比法、实验探究法。
五、[仪器材料]每组学生配备:电池(2节)、开关、小灯泡及灯座、电子门铃、小电机、若干导线。
六、[教学流程设计]一、创设问题引入新课五莲县夜景灯火璀璨,你想知道它们是怎样连接的吗?你知道各个部分的作用吗?随着我们电学知识的不断丰富,老师相信你一定可以知道!?(板书课题)(设计意图:即活跃了课堂气氛,又激发学生强烈的求知欲。
第2节电流和电路【教学目标】一、知识与技能1、知道电流的形成条件和方向的规定。
2、知道电路的组成,认识电源和用电器。
3、能画简单的电路图,能连接简单的电路。
4、通过实验认识短路、断路、通路。
二、过程与方法1、在动手实验的过程中,观察实验现象,从现象中分析归纳出规律的方法。
2、通过活动认识短路并了解短路的危害。
三、情感态度与价值观1、体会到物理与生活、生产密切相关,激发学生的学习兴趣,乐于动脑动手。
2、养成严谨的科学态度,体验战胜困难、解决物理问题的喜悦。
【教学重点】会连接电路、会画简单的电路图、能判别通路、短路和断路。
【教学难点】电路的短路及其危害。
【实验准备】教师用:简单电路示教板、多媒体课件。
学生用:电池(2节)、开关、小灯泡及灯座、电子门铃、小电机、若干导线。
【教学过程】主要教学过程教学内容教师活动学生活动一、创设情境,激趣诱思【播放视频】2008年3月13日下午5点47分左右,位于南京学府路的东南大学老校区动力楼(4层)突然发生大火。
受大风影响,火势较大,将动力楼第四层基本烧毁,过火面积近千平方米,虽无人员伤亡,而东南大学10个实验室被烧毁,多年学术资料毁坏.【设疑】火灾原因查明:火灾的元凶是导线“短路”所致,何为短路呢?认真观看视频【板书课题】第二节电流和电路(设计意图:任何事物都有两面性,通过时事新闻事件,从事物的反面让学生感受电路故障的危害的同时,唤起学生对本节课内容学习的强烈的求知欲望。
)思考讨论老师提出的问题。
二、探究新知(一)电流【想想做做】实验:怎样使小灯泡持续发光?(1)依据你的生活经验,如何使一盏小灯泡发光?(2)如何控制灯泡的亮与灭?(3)请同学们将这个电路连接好。
【实验警示】(1)任何情况下都不能把电池的两端直接连在一起!(2)开关要能控制灯泡,且连接时开关是断开的!(设计意图:学生在动手实验过程中用导线将电池、开关、小灯泡连接起来,有了“电”的流淌路径,体会电流的形成过程。
八年级物理电路电流知识点电路是电学中最基本的概念之一,其中电流是其中最基本的物理量之一。
下面将详细介绍八年级物理电路电流知识点。
一、电流的定义和量纲电流是电荷在电路中的流动,定义为单位时间内经过横截面的电荷量。
式子表达为:I = Q/t,其中I为电流,单位是安培(A),Q为通过横截面的电荷量,单位是库仑(C),t为时间,单位是秒(s)。
二、电路中电流的方向在电路中,按照电荷流动的方向不同,可以分为两种不同的电流方向。
1、电子流电子流体现了电子的流动方向,它的流动方向是由电强度高的电极向电强度低的电极。
2、电离子流电离子流体现了离子的流动方向,它的流动方向是由正离子向负离子。
三、电路中电阻和电流的关系在电路中,电阻(R)是用来限制电流流动的,它的大小和电流的大小成反比例关系。
式子表达为:I = V/R,其中I为电流,V为电势差,R为电阻。
四、串联电路中电流的关系串联电路中的电路元件按照相连的顺序排列,电流流经每个电路元件的电流大小相等。
式子表达为:I1=I2=I3五、并联电路中电流的关系并联电路中的电路元件平行连接,并联电路中各个元件的电流之和等于总电流大小。
式子表达为:I=I1+I2+I3六、电流表的使用电流表是用来测量电路中电流大小的仪器。
在使用电流表时,必须接在电路中,使电流通过电流表。
同样的,电流表也必须选择合适的量程和位置。
七、电压表的使用电压表是用来测量电路中的电压大小和方向的仪器。
在使用电压表时,必须接在电路上,使电流通过电阻器。
同样的,电压表也必须选择合适的量程和位置。
总结:以上就是八年级物理电路电流知识点的内容,包括电流的定义和量纲、电路中电流的方向、电路中电阻和电流的关系、串联电路中电流的关系、并联电路中电流的关系、电流表的使用和电压表的使用。
希望这篇文章能对您的物理学习提供一些帮助。
