【CN209731823U】一种用于电气设备的电气盒【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920285058.3(22)申请日 2019.03.06(73)专利权人 浙江晶日科技股份有限公司地址 313000 浙江省湖州市吴兴区东部新区区府路2008号(72)发明人 程世友　叶波　(74)专利代理机构 浙江千克知识产权代理有限公司 33246代理人 裴金华(51)Int.Cl.H05K 5/03(2006.01)H05K 5/02(2006.01)H05K 7/02(2006.01)(54)实用新型名称一种方便维护和接线的电气盒(57)摘要本实用新型公开了一种方便维护和接线的电气盒，涉及电气盒技术领域；包括下盒体以及上盖体，所述上盖体与下盒体的一端相互铰接，所述上盖体与下盒体的另一端通过连接组件连接，所述下盒体的上端面外沿固定安装有闭环筋条，所述上盖体下端面外沿开设有凹槽，所述凹槽内嵌设有防水垫，所述上盖体的端面上安装有观察窗组件，所述观察窗组件包括有透明材质制成的外罩、转轴、仓体以及密封垫，所述下盒体内开设有安装电气元件的空腔，所述空腔的底部固定安装有装配件，所述装配件间隔设置，所述装配件上设置有螺栓柱，所述空腔内安装有电气元件，所述电气元件的底部嵌设有卡轨，所述卡轨固定安装在螺栓柱上。

本实用新型涉及合理，优化了内部电器元件的安装结构。

权利要求书1页 说明书3页 附图9页CN 209930716 U 2020.01.10C N 209930716U权　利　要　求　书1/1页CN 209930716 U1.一种方便维护和接线的电气盒，其特征在于：包括下盒体(1)以及上盖体(7)，所述上盖体(7)与下盒体(1)的一端相互铰接，所述上盖体(7)与下盒体(1)的另一端通过连接组件连接，所述下盒体(1)的上端面外沿固定安装有闭环筋条(19)，所述上盖体(7)下端面外沿开设有凹槽，所述凹槽内嵌设有防水垫(5)，所述上盖体(7)的端面上安装有观察窗组件，所述观察窗组件包括有透明材质制成的外罩(8)、转轴(83)、仓体(89)以及密封垫(88)，所述仓体(89)固定安装在上盖体(7)的端面上，所述外罩(8)与仓体(89)的一端相互铰接，所述外罩与仓体(89)的另一端通过弹性卡扣(86)连接，所述密封垫(88)嵌设在上盖体的底部端面处，所述下盒体（1）内开设有安装电气元件的空腔，所述空腔的底部固定安装有装配件（15），所述装配件（15）间隔设置，所述装配件（15）上设置有螺栓柱（151），所述空腔内安装有电气元件，所述电气元件的底部嵌设有卡轨（16），所述卡轨（16）固定安装在螺栓柱（151）上。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920306091.X(22)申请日 2019.03.12(73)专利权人 姜旭东地址 266200 山东省青岛市即墨市后庵街146号(72)发明人 姜旭东　陈蒋科　杨修才　(51)Int.Cl.A62C 3/16(2006.01)A62C 37/40(2006.01)A62C 31/00(2006.01)G08B 21/24(2006.01)G08B 25/10(2006.01)(54)实用新型名称一种新型电气设备安全防护装置(57)摘要本实用新型公开了一种新型电气设备安全防护装置，包括防护箱和干粉灭火器，所述防护箱外围侧壁上设置有散热窗，所述散热窗一侧设置有排气扇，所述散热窗另一侧设置有蜂鸣器，所述蜂鸣器的型号为ND16-22FS，所述蜂鸣器正下方设置有电源线插口，所述防护箱顶部设置有箱门，所述箱门上设置有握把，所述箱门底部设置有烟感探头传感器。

有益效果在于：本实用新型通过设置二氧化碳灭火器、干粉灭火器、电磁阀以及烟感探头传感器，可在电气设备盒发生火灾时及时高效率的扑灭火势，保障了设备不进一步受损，通过新增信号收发器，可在电气设备盒发生故障时，及时通过无线信号通知工作人员，有利于及时对电气设备盒进行补救，降低了损失。

权利要求书1页 说明书3页 附图2页CN 209771152 U 2019.12.13C N 209771152U权　利　要　求　书1/1页CN 209771152 U1.一种新型电气设备安全防护装置，其特征在于：包括防护箱(1)和干粉灭火器(7)，所述防护箱(1)外围侧壁上设置有散热窗(5)，所述散热窗(5)一侧设置有排气扇(10)，所述散热窗(5)另一侧设置有蜂鸣器(19)，所述蜂鸣器(19)的型号为ND16-22FS，所述蜂鸣器(19)正下方设置有电源线插口(15)，所述防护箱(1)顶部设置有箱门(2)，所述箱门(2)上设置有握把(3)，所述箱门(2)底部设置有烟感探头传感器(8)，所述烟感探头传感器(8)的型号为YJ-105，所述防护箱(1)内部中间设置有电气设备盒(4)盒，所述电气设备盒(4)盒顶部设置有控制盒(11)，所述控制盒(11)内部设置有电路板(13)，所述电路板(13)上设置有微处理器(14)，所述微处理器(14)的型号为CORTEX-M3，所述微处理器(14)一侧设置有继电器(17)，所述继电器(17)的型号为SRD-05VDC-SL-C，所述微处理器(14)另一侧设置有PLC控制器(16)，所述PLC控制器(16)的型号为UN2070，所述电路板(13)一侧导线连接有预警信号发送器(18)，所述预警信号发送器(18)的型号为UT-901，所述电气设备盒(4)盒一侧设置有二氧化碳灭火器(6)，所述电气设备盒(4)盒另一侧设置有所述干粉灭火器(7)，所述防护箱(1)内底部设置有接地柱(9)，所述接地柱(9)有两个，所述二氧化碳灭火器(6)和所述干粉灭火器(7)上均设置有电磁阀(12)。

专利名称：一种电气设备包装盒专利类型：实用新型专利
发明人：罗立飞
申请号：CN201420590918.1申请日：20141014
公开号：CN204096204U
公开日：
20150114
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电气设备包装盒，采用一张纸板折叠而成，包括盒顶、盒身、盒底，所述盒身包括第一侧壁、第二侧壁、第三侧壁、第四侧壁，所述盒顶包括顶盖、第一防尘翼、第二防尘翼、纸卡，所述盒底包括第一盒底防尘翼、第二盒底防尘翼、第三盒底防尘翼、第四盒底防尘翼，所述纸卡中间为裁切圆，所述裁切圆内均匀分布三个折卡，在使用时电气设备可放入裁切圆中进行固定。

本实用新型充分利用包装盒的边角余料，取代了其它用于缓冲、定位的材料，节省包装成本，一体成型抗压防震性能好，并在一侧面设置一手挽位，便于携带。

申请人：华铭纸业(深圳)有限公司
地址：518000 广东省深圳市宝安区沙井街道黄埔社区洪田村厂房1栋、3栋、4栋
国籍：CN
更多信息请下载全文后查看。

专利名称：一种电接线盒及电器
专利类型：实用新型专利
发明人：杨杰,陈伟,丘晓宏,王朝新,金海元,孟宪运,叶务占,潘龙腾,陈圣文,曾辉,臧允舒,吴舸,李德清,张永成,姚俊
华,林裕亮,曾庆和,温骊,罗文君,王松,梁树莉,熊协梅,
何攀星,许壮,骆妍,侯伟
申请号：CN201520934422.6
申请日：20151119
公开号：CN205092537U
公开日：
20160316
专利内容由知识产权出版社提供
摘要：本实用新型的目的在于提供一种电接线盒及电器，主要解决现有的端子支架不能有效保护端子和接线的问题。

该电接线盒包括底板、侧板和端子固定部，所述侧板与底板相连接围成容置空间，所述端子固定部设置在所述底板和/或侧板上并用于将端子固定在所述容置空间内；还包括线束出口，所述线束出口与所述容置空间相连通。

通过侧板和底板形成容置空间，该电接线盒可有效的保护端子和接线。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市前山金鸡西路
国籍：CN
代理机构：北京成创同维知识产权代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920286659.6(22)申请日 2019.03.07(73)专利权人 张晔峰地址 214400 江苏省无锡市江阴市天鹤七村8幢602室(72)发明人 张晔峰　徐慎　吴英男　许智强　赵超　陶震　(74)专利代理机构 亳州速诚知识产权代理事务所(普通合伙) 34157代理人 曾祥兵(51)Int.Cl.H02B 1/46(2006.01)H02B 1/56(2006.01)H02B 1/28(2006.01)(54)实用新型名称一种电气工程用电气箱(57)摘要本实用新型公开了一种电气工程用电气箱，包括箱体，所述箱体的前表面设置有箱门，箱门的前表面设置有指示灯，箱门的一侧设置有箱门把手锁，箱体的左右两侧设置有排气扇，所述排气扇的上部设置有搬运把手，箱体的背面两侧设置有电缆收纳挂钩，箱体的底部设置有伸缩杆，电缆收纳挂钩可以方便的对电缆进行收纳，搬运把手的的设置方便电气箱的搬运转移，排风扇的对称设置可以对电气箱进行更好的散热，箱体内部排气扇处设置有滤网可以有效的防止现场扬尘进入配电箱内部，箱体外部排气扇处设置有防雨格栅可以防止雨水进入配电箱内部，气压伸缩杆可根据需要确定电气箱的离地高度，内部绝缘防护板的设置可解决工人在操作过程中不慎触碰到带电体的问题。

权利要求书1页 说明书3页 附图2页CN 209608147 U 2019.11.08C N 209608147U权　利　要　求　书1/1页CN 209608147 U1.一种电气工程用电气箱，包括箱体（1），其特征在于：所述箱体（1）的前表面设置有箱门（２），所述箱门（２）的前表面上方中间部位设置有指示灯（3），所述箱门（２）的一侧设置有箱门把手锁（４），所述箱体（1）的左右两侧设置有排气扇（５），所述排气扇（５）的上部设置有搬运把手（6），所述箱体（1）的背面两侧设置有电缆收纳挂钩（7），所述箱体（1）的底部设置有伸缩杆（8），所述箱体（1）与伸缩杆（8）通过螺栓方式进行固定连接，所述箱体（1）与排气扇（５）通过螺栓方式进行固定连接，所述箱体（1）与搬运把手（6）通过焊接方式进行固定连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920635145.7(22)申请日 2019.05.06(73)专利权人 桂泽森地址 473500 河南省南阳市新野县王庄镇西高营村西高营12组(72)发明人 桂泽森　(74)专利代理机构 深圳市鼎智专利代理事务所(普通合伙) 44411代理人 曹勇(51)Int.Cl.H05K 5/02(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种电气自动化控制盒(57)摘要本实用新型公布了一种电气自动化控制盒，包括盒本体，所述盒本体上设置有多组接线座，其中接线座包括可转动的设置在盒本体端面的固定盘，所述固定盘上沿圆面均匀设置有多组立座，所述立座上活动铰接有用于连接外部公头的连接母头；所述盒本体内具有与接线座数量一致的散热槽道；本实用新型的目的是提供一种电气自动化控制盒，旨在解决电气控制盒外部开孔太多以及内部走线混乱的问题。

权利要求书1页 说明书2页 附图3页CN 209882369 U 2019.12.31C N 209882369U权　利　要　求　书1/1页CN 209882369 U1.一种电气自动化控制盒，包括盒本体(1)，其特征在于，所述盒本体(1)上设置有多组接线座(2)，其中接线座(2)包括可转动的设置在盒本体(1)端面的固定盘(20)，所述固定盘(20)上沿圆面均匀设置有多组立座(21)，所述立座(21)上活动铰接有用于连接外部公头的连接母头(22)；所述盒本体(1)内具有与接线座(2)数量一致的散热槽道(3)。

2.根据权利要求1所述的一种电气自动化控制盒，其特征在于，所述的连接母头(22)为锥形结构。

3.根据权利要求2所述的一种电气自动化控制盒，其特征在于，锥面上具有外螺纹(23)。

4.根据权利要求1所述的一种电气自动化控制盒，其特征在于，所述的散热槽道(3)为弧形槽，所述弧形槽内安装有用于抬高控制单元模块以及电子元器件的内板(4)和外板(5)。

专利名称：电气器件支撑组件及中央电器盒专利类型：实用新型专利
发明人：崔鵾鹏,王正西,梁德彬
申请号：CN201920050270.1
申请日：20190111
公开号：CN209949683U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电气器件支撑组件及中央电器盒。

所述一种电气器件支撑组件包括：支撑架、汇流排和连接装置，在所述支撑架上设有安装槽；所述汇流排安装于所述支撑架内；所述连接装置包括安装体和连接件，所述安装体被配置为适于安装于中央电器盒支撑架内；所述连接件固定连接在所述安装体上；所述安装体可拆卸且固定安装于所述支撑架内，所述汇流排与所述连接件连接。

连接件能通过安装体装配在中央电器盒支撑架内。

安装体的结构可被设置成适于安装在中央电器盒支撑架内，连接件安装在中央电器盒支撑架内的位置精度能够保证。

申请人：泰科电子(上海)有限公司,泰科电子(苏州)有限公司
地址：200131 上海市浦东新区中国(上海)自由贸易试验区英伦路999号15幢一层F、G部位国籍：CN
代理机构：上海脱颖律师事务所
更多信息请下载全文后查看。

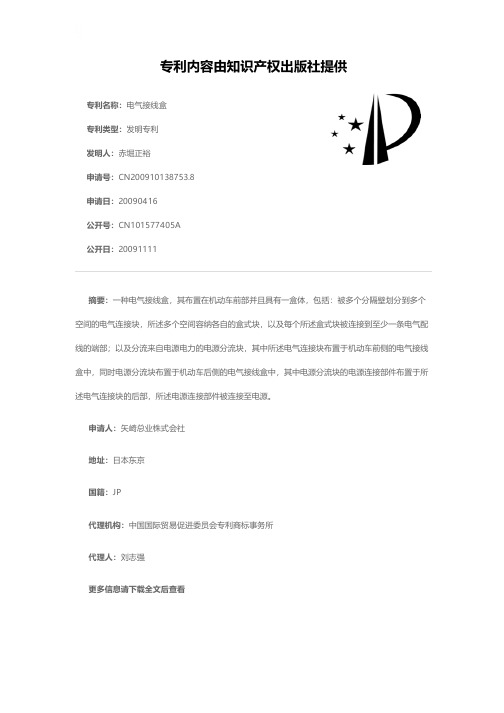

专利名称：电气接线盒
专利类型：发明专利
发明人：赤堀正裕
申请号：CN200910138753.8申请日：20090416
公开号：CN101577405A
公开日：
20091111
专利内容由知识产权出版社提供
摘要：一种电气接线盒，其布置在机动车前部并且具有一盒体，包括：被多个分隔壁划分到多个空间的电气连接块，所述多个空间容纳各自的盒式块，以及每个所述盒式块被连接到至少一条电气配线的端部；以及分流来自电源电力的电源分流块，其中所述电气连接块布置于机动车前侧的电气接线盒中，同时电源分流块布置于机动车后侧的电气接线盒中，其中电源分流块的电源连接部件布置于所述电气连接块的后部，所述电源连接部件被连接至电源。

申请人：矢崎总业株式会社
地址：日本东京
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：刘志强
更多信息请下载全文后查看。

专利名称：接线盒
专利类型：实用新型专利
发明人：胡道平,翁彬泉,李友,徐剑,李晓龙申请号：CN201820930582.7
申请日：20180611
公开号：CN208174192U
公开日：
20181130
专利内容由知识产权出版社提供
摘要：本实用新型涉及电缆安装设备技术领域，具体涉及一种用于电缆安装的接线盒。

其包括：壳体，具有侧壁和底壁，所述侧壁和所述底壁围成容纳接线端子的容纳腔，所述侧壁上具有电缆进出线的电缆孔，所述底壁对侧的顶面设置有用于安装所述接线端子和电缆接线的开口；盖板，覆盖所述开口的与所述壳体固定连接，密封所述容纳腔；密封件，设置在所述盖板和所述壳体之间，密封所述盖板和所述壳体之间的间隙；紧固件，将所述壳体、所述密封件、所述盖板紧固连接；所述侧壁在所述开口处具有朝向所述开口处弯折而成弯折部，所述盖板通过所述密封件与所述弯折部抵接，所述弯折部的面积为所述顶面面积的13％‑40％。

本实用新型具有结构简单、密封性能好的优点。

申请人：兰普电器股份有限公司
地址：325600 浙江省温州市乐清经济开发区中心大道222号
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：周厚民
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920582654.8(22)申请日 2019.04.25(73)专利权人 珠海格力电器股份有限公司地址 519070 广东省珠海市前山金鸡西路六号(72)发明人 张涛　杨盼　邓浩光　(74)专利代理机构 北京康信知识产权代理有限责任公司 11240代理人 李建忠(51)Int.Cl.H05K 7/02(2006.01)(54)实用新型名称电器盒及具有其的空调器(57)摘要本实用新型提供了一种电器盒及具有其的空调器，电器盒包括电器盒本体和主板，主板设置在电器盒本体上，电器盒还包括：接线板盒；接线板，接线板设置在接线板盒上，接线板盒与电器盒本体相连接，以使接线板通过接线板盒设置在电器盒本体上。

本实用新型的电器盒解决了现有技术中的电器盒的接线板不方便接线的问题。

权利要求书2页 说明书6页 附图3页CN 209930727 U 2020.01.10C N 209930727U权　利　要　求　书1/2页CN 209930727 U1.一种电器盒，包括电器盒本体(10)和主板(20)，所述主板(20)设置在所述电器盒本体(10)上，其特征在于，所述电器盒还包括：接线板盒(30)；接线板(40)，所述接线板(40)设置在所述接线板盒(30)上，所述接线板盒(30)与所述电器盒本体(10)相连接，以使所述接线板(40)通过所述接线板盒(30)设置在所述电器盒本体(10)上。

2.根据权利要求1所述的电器盒，其特征在于，所述接线板(40)与所述主板(20)间隔设置，所述接线板(40)位于所述主板(20)的上方。

3.根据权利要求2所述的电器盒，其特征在于，所述接线板盒(30)与所述电器盒本体(10)可拆卸地相连接；其中，所述接线板盒(30)的至少部分位于所述主板(20)的上方。

4.根据权利要求1所述的电器盒，其特征在于，所述接线板盒(30)具有第一容纳腔(31)，所述第一容纳腔(31)设置在所述接线板盒(30)背离所述电器盒本体(10)的一侧，所述接线板(40)设置在所述第一容纳腔(31)内。

专利名称：电气设备出线盒
专利类型：实用新型专利
发明人：靳丽娟,张国会,侯庆虹,李璐,宋雨,盛志伟,王泽宇申请号：CN202021653541.1
申请日：20200811
公开号：CN212676833U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开一种电气设备出线盒，斜面座体(1)与斜面盖板(4)在下部由销钉(3)铰接，斜面座体(1)与斜面盖板(4)在上部由紧固螺栓(9)压紧固定，斜面座体(1)左部立面安装连接外部设备的连接螺栓(11)；斜面座体(1)下部底面安装有电缆防水接头(2)，斜面座体(1)左部立面设置进线护孔环(10)，斜面座体(1)左部立面上设置有支座(8)，螺钉(7)将导轨(6)固定在支座(8)上，接线端子(5)卡接在导轨(6)上。

本实用新型内部采用导轨卡接端子，安装方便，接线可靠，使得采用较少的紧固螺栓就能完成盖板的固定，开启方便，有利于安装及检修。

申请人：哈尔滨电气动力装备有限公司
地址：150066 黑龙江省哈尔滨市平房区哈南工业新城核心区哈南三路6号
国籍：CN
