核电厂常规岛与火电相比的主要差异（院内新员工参考教材）2010年9月济南核电厂常规岛与火电相比的主要差异山东电力工程咨询院张磊 2010年9月7日核电厂常规岛主要部分是汽机岛，它是在火电基础上发展起来的，与火电有许多共同点，下面仅论述两者的主要差异。

一、设计理念差异毫无疑问，核电厂常规岛与火电厂发电机组都将安全运行放在首位。

但核电厂更将安全运行放在压倒一切、重中之重的地位。

因为一旦发生核泄漏事故，其影响是长期的，甚至影响到几代人，其影响范围也是世界性的，这在我国火电机组众多事故案例中是没有先例的。

二、主设备上的差异下面均以国外×××核电厂1300MW机组与同容量的火电机组为例进行比较。

注：1、我国内陆核电厂地处温度、湿度较高地区，同容量机组的循环冷却水量更大，预计在220000t/h左右；2、造成上述各项差异的原因出自两者设计理念的差异，即前者强调运行安全，效率让位于安全，后者采用高转速、高参数的主设备，追求的则是更高的效率。

三、主厂房区域布置的不同点1、核电厂主厂房采用单元制布置，即每台机组的主厂房是独立的，彼此不接建；火电厂为运行管理方便，2台或几台机组的汽机房和锅炉房是相连的。

（见图1、图2、图3）图1 国外×××核电厂总平面布置立体图－图2 国外×××核电厂总平面布置平面图－图3 国外×××核电厂总平面布置侧向视图2、核电厂为安全起见，再热汽不采用进出反应堆进行再热，而用主汽进行再热。

核电厂除湿再热器（即汽水分离再热器）布置在汽机高中压缸两侧，而火电厂的再热器设在锅炉本体内部，汽机房没有再热器。

（见图4、图5）图意示程流汽热再汽主组机电核4图层转运组机电发轮汽厂电核×××外国5图3、核电厂汽轮发电机组的头部朝向核反应堆，而火电厂大型汽轮发电机组的头部不朝向锅炉，锅炉布置在汽轮发电机组的侧面。

科技风2021年1月工程技术DOI：10.19392/ki.1671-7341.202102049 w核电厂大修常规岛工期分析徐凌蔚张文渔李德永辽宁红沿河核电有限公司辽宁大连16300摘要：由于行业特点，核电厂大修管理将核岛、常规岛分开管控。

常规岛工期管控是计划管理的重要组成部分,通过对W核电厂及核电集团的历史数据梳理和计划经验总结，指出常规岛计划管控的问题和困难，为国內电厂提供改进方向$关键词：核电大修；常规岛；工期分析1常规岛大修工期特性分析常规岛工期的统计以机组解列为起始点,二回路水质合格具备转水条件为结束点，主机、冷源、水回路、油回路等多条检修路径并行开展，计划管控难度较大。

且近年来，随着大修整体工期越来越短，常规岛因高中压缸全检、发电机抽转子、低压缸全检等长工期项目的存在，越来越多的成为大修的关键路径，重要性日益凸显,对计划管理的精细化、标准化要求越来越高。

1.1常规岛关键路径分析常规岛关键路径与核岛关键路径的最大不同点在于：常规岛上下行工期很短,只占整个大修工期的30%左右,而检修工期的占比则接近70%,因此具有明显的项目导向，工期长短受检修项目的影响较大。

根据每轮大修中常规岛检修项目的不同，可以将大修划分为以下4类:无开缸、抽转子项目大修;低压缸全检大修;发电机抽转子大修;高中压缸全检大修。

如果一轮大修之中，同时存在低压缸全检、高中压缸全检和发电机抽转子三个项目中的两个，则按其中工期较长的项目区分类型。

统计W核电厂近十轮大修,高中压缸全检、发电机抽转子、低压缸全检、无开缸抽转子大修占比为2：2：1：5#可见对常规岛来说，大约有一半数量的大修，都是以主机开缸或发电机抽转子项目为关键路径的，分析常规岛工期，应依据检修项目类型不同而分情况进行讨论#1.2历史大修工期分析根据W核电厂近11轮年度大修的工期变化和历史趋势统计,W核电厂常规岛检修工期从40D到25D,整体呈现出越来越短，持续向好的良好态势#同时,常规岛工期长度与大修总工期吻合度极高，主要原因在于,常规岛各主隔离下检修工作并没有明晰的逻辑关系，因此工期弹性较大#实际编订计划之时,若常规岛不是大修的关键路径，为了保证检修质量，往往适当延长检修工期,以贴合大修总工期#例如某两次大修,检修项目大致相同,但常规岛工期却相差3.7D#2多基地常规岛工期对标虽然集团内各基地的汽轮机型号并不相同，系统组成也略有差异，但系统的隔离与恢复逻辑，以及重要窗口的划分却基本一致,因此各基地检修工期，仍具有相当的对比价值,通过对标，认清优势，分析不足，明确未来的优化与提升方向#下表为各基地常规岛机组类型对比,W核电厂常规岛的机组类型与A基地和B基地最为相似，对标价值最高，但是 W厂汽轮机组多一组低缸，对于工期的主要影响体现在开缸、抽转子大修找中心连对轮时间平均多36H#集团內各基地常规岛机组类型对比表基地W基地A基地B基地C基地D基地E基地F基地机组类型ALSTOM ALSTOM ALSTOM西门子西门子ALSTOM ALSTOM半速机半速机半速机半速机半速机全速机全速机低压缸数量32222332.1多基地同类型大修工期对标(1)无开缸、抽转子项目大修工期对标:W厂无开缸、抽转子项目大修常规岛平均工期明显优于多基地平均工期，处于集团上游水平#2019年W厂无开缸、抽转子项目大修常规岛平均工期比多基地平均工期低2.9D,处于集团上游水平#(2)低压缸全检大修工期对标:W厂低压缸全检大修常规岛工期25.2D短于多基地同类型大修平均工期33.2D,处于集团领先水平#在比其他基地多一组低压缸，轴系恢复平均耗时多36H的情况下,W低压缸全检大修常规岛平均工期仍比多基地平均工期短8D,处于集团领先水平#2019年某次大修创集团半速机低压缸全检大修最短工期记录#(3)发电机抽转子大修工期对标:W厂发电机抽转子大修常规岛工期30.83D短于多基地同类型大修平均工期34.94D,处于集团领先水平#发电机抽转子项目通常与高中压缸全检或低压缸全检安排在一起，因此最近几年，以发电机抽转子为常规岛关键路径的大修不多,W厂该类型大修平均工期短于集团平均工期4D,2018年某次大修是集团范围内唯一做到30D以内的抽转子大修，创集团同类型机组发电机抽转子大修最短工期纪录#(4)高中压缸全检大修工期对标:由相关数据对比可知, W厂高中压缸全检大修平均工期略长于多基地平均值，工期方面还有一定的优化与提升空间#W厂高中压缸全检大修的平均工期略长于多基地平均值,对标同机组类型基地，即便减去因多一组低缸而增加的36H工期，依然有所差距，还有较大优化与提升空间#101卞'工程技术科技风2021年1月2.2无开缸、抽转子大修上、下行重要节点工期对标常规岛上、下行各窗口工期的长短是衡量一轮大修成功与否的重要指标。

常规岛气压供水系统JPH浅析张涛摘要常规岛气压供水系统JPH在秦二厂扩建机组运行以来发生过多次运行事件，造成了一定影响和后果。

本文主要对系统功能，运行方式、重要仪表的使用和简单控制原理来进行介绍，通过对典型运行事件的故障原因进行分析，提出实际工作中应采取的应对措施。

关键词常规岛气压供水系统；事件；异常处理及分析中图分类号:TM623.1文献标识码:ADOI：10.19694/ki.issn2095-2457.2020.15.055张涛中核核电运行管理有限公司二厂运行四处(嘉兴314000)常规岛气压供水系统简称JPH系统，该系统位于3号机组常规岛0m厂房内，该系统与消防水分配系统(JPD)相连接，正常状态下维持消防管网的压力1.0~1.05MPa，避免了消防水生产系统的JPP泵由于消防管网的微小泄漏而频繁启动运行；在厂房发生火灾时，为初期灭火提供12m3的消防用水量，确保初期灭火的有效性和为JPP系统投入争取时间。

1系统组成、工作原理和运行方式1.1系统组成该系统主要有一个20m3的消防补水箱，由SEP生活水作为补水水源，还有3个气压罐和2个补气罐和2台补水泵和2台补气泵及一个就地控制柜。

1.2系统工作原理系统中的3只气压罐下部充水，上部充空气。

罐内设定有以下定值：稳压高水位H4：为补水泵停运信号。

该信号具备记忆功能，水位高出现以后，一直保持，直到水位低出现后该信号被复位。

稳压低水位H3（即消防高水位）：为补水泵启动信号。

该信号具备记忆功能，水位低出现以后，一直保持，直到水位高出现后该信号被复位。

稳压高水压P4:上升至稳压高水压P4时停泵。

稳压低水压P3（即消防供水高水压）:补气泵启动信号，使罐内水压、气压上升。

消防供水低水压P2:压力低（0.85MPa）用于产生“消防运行”信号，此时补水泵、补气泵均停运，电磁阀关闭。

灭火时由于消防流量大，管网压力下降更大，气压罐将会继续向消防管网供水，直至消防低水位和消防供水低水压。

•热平衡验算的目的是检验核电常规岛相关系统示意图本教材之产权属于中广核工程有限公司所有。

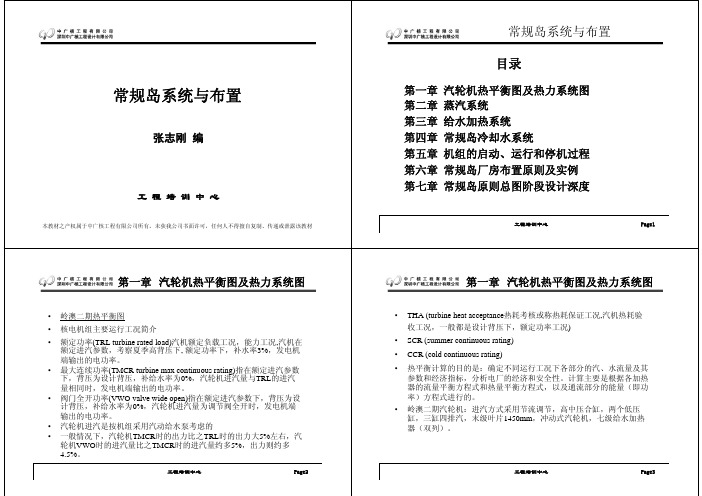

未获我公司书面许可，任何人不得擅自复制、传递或泄露该教材工程培训中心Page24工程培训中心Page40工程培训中心Page41102VL502VV1号低压缸2号低压缸3号低压缸1号低级抽汽2号低级抽汽3号低级501VV 1号低级抽汽2号低级抽汽403VV 503VV1号低级抽汽2号低级抽汽3号低级401VV 402VV1、2号复合式低加低压给水加热器系统（ABP ）第三章给水加热系统高压给水加热器系统（AHP）工程培训中心Page52A c +8.500mDémontageMPA+10.000m+16.600mcondenseur BP1/2Gaine BPDémontage boites àeau condenseur工程培训中心Page76工程培训中心Page77Combined HP and MP cylindercylinders第七章常规岛原则总图阶段设计深度施工图原则总图，是在施工图阶段指导设计的图纸。
