井巷工程-巷道断面设计

井巷工程-巷道断面设计

一、巷道净宽度的确定(续)
为了满足掘进机械化装载和铺设临时双轨调车，以及运输综采 支架的需要。巷道最小宽度：主要大巷为2.2m；采区巷道为2 m。 在确定曲线段巷道净宽度时，按
公式计算巷道的净宽，要考虑 矿车在弯道上运行，由于车体的 中心线和线路的中心线不相吻 合，发生矿车外边角外伸和矿车 内侧车帮内移现象，内侧和外侧 均要加宽0.2m。曲线段巷道加宽 范围：除曲线段外，用矿车运输 时与曲线段两端相联的各长2m的 直线段也要加宽；用电机车运输
管道的装设要求；人行高度要求；1.6m高度人行道宽度；设备上缘至拱
壁间最小安全间隙。
h7
D
n
b1
b2 K m
m1
a
A1
t
A1
C
a1
b
c1
B
h4
h5
h
h0
H1
H
h2
h3
ha
hc
hb
δ
B1
B2
二、巷道的净高度(续)
一般，架线电机车运输的巷道，按其中架线电机 车导电弓子和管道装设要求计算即能满足要求；其它 如矿车运输、仅铺设输送机或无运输设备的巷道一般 只按行人高度要求即能满足要求，但在人行道范围 1.8m以下，不得架设管线和电缆。
一、选择巷道断面形状、
年产90万吨矿井的第一水平运输大巷，一股眼务年限在20年以上，采
用 600mm轨距双轨运输的大巷，其净宽在3m以上，又穿过中等稳定的
岩层，故选用钢筋砂浆锚秆与喷射混凝土支护，半圆拱形断面。
第四节 巷道断面设计示例 (续)
二、确定巷道断面尺寸 ㈠确定巷道净宽度B 查表3-1知ZK10—6/250电机车宽A1=1060㎜，高h=1550㎜；1.5吨矿车宽 1050㎜，高1150㎜。 根据《煤矿安全规程》，取巷道人行道宽C=840㎜，非人行道一侧宽 a=400㎜。又查表3-2知本巷双轨中心线b=1300㎜，两电机车之间的距离 为：1300-（1060/2+1060/2）=240㎜ 故巷道净宽度B=a1+b+c1=a+2A1+C+t=400+2×1060+240+840=3600㎜。 ㈡确定巷道拱高h0 半圆拱巷道拱高h0=B/2=3600/2=1800㎜，半圆拱半径=h0=3600/2=1800㎜ ㈢确定巷道壁高h3 按架线电机车导电弓子要求确定h3 由3-8中半圆拱巷道拱高公式得

井巷工程-巷道交叉口设计与施工

井巷工程-巷道交叉口设计与施工
安全措施
建立健全安全管理体系，制定详细的安全操作规程和应急预 案；加强现场安全管理，确保施工人员佩戴安全防护用品； 定期进行安全检查和隐患排查，及时消除安全隐患。
04 巷道交叉口施工案例分析
案例一：某煤矿巷道交叉口施工
工程概况
该煤矿巷道交叉口为T型交叉，主巷道长度约800m，支巷 道长度约400m，交叉口处顶板不稳定，需要采取特殊支护 措施。
05 巷道交叉口常见问题及解 决方案
设计阶段常见问题
01
02
03
04
设计理念落后，不符合 现代矿井生产需求。
巷道布置不合理，导致 交叉口过多或过于复杂。
缺乏详细的地质勘探资 料，设计基础不扎实。
安全设施设计不完善， 存在安全隐患。
施工阶段常见问题
01
02
03
04
施工质量不达标，导致交叉口 稳定性差。
施工进度缓慢，影响矿井整体 生产计划。
施工现场管理混乱，存在安全 隐患。
施工人员技能水平不足，难以 保证施工质量。
运营维护阶段常见问题
交叉口变形、破坏严重，影响矿井正 常生产。
维护不及时，导致交叉口状况进一步 恶化。
安全监测设施不完善，难以及时发现 问题。
运营管理不善，存在违规操作现象。
针对性解决方案与建议
01
设计阶段
加强前期地质勘探工作，优化巷道布置方案，完善安全设施设计，提高
设计水平和质量。
02
施工阶段
加强施工现场管理，提高施工人员技能水平，严格控制施工质量，确保
交叉口稳定性和安全性。
03
运营维护阶段
完善安全监测设施，加强交叉口变形、破坏监测工作，及时发现并处理
问题；加强维护管理工作，确保交叉口处于良好状态；加强运营管理工

巷道交岔点设计示例

巷道交岔点设计示例
＝0·512×16·42＋0·5×14·321×（16·42＋34·94） ＋2（16·42＋11·04）＝8·407＋367·763＋54·92＝431·09m³ （2）材料消耗量的计算： 墙和拱的支护材料：Ｖ‘1－Ｖ1＝431·09－337·76＝93·33m³ ； 柱墩材料消耗量：Ｖ“＝4·0m³； 墙基础材料消耗量： Ｖ“c＝（0·25＋0·45）×0·4×（ｙ＋Ｌ1 ＋4·0）
所以：Ｖ1＝ｙＳ1＋0·5Ｌ1（Ｓ1＋ＳWＭ）＋ｇ（Ｓ2＋Ｓ3） ＝0·512×11·642＋0·5×14·321×（11·642＋29·255） +2×（11·642＋7·834） ＝5·961＋292·843＋38·952＝337·756m³；
设计掘进断面积：Ｓ‘1＝Ｂ’1（0·39Ｂ‘1＋h’2） ＝5·13（0·39×5·13＋1·2）＝16·42m²；
同理，可计算出水沟的掘进工程量和材料消耗量；轨道的用量； 将上述结果列成表格附于施工图中； 四、绘出施工图
比例：交岔点1：100 ；断面图1：50 ；
10 11
12
13
14 15 16
6580 6830 7080 7330 7580 7669 7810
（2）中间断面拱高
从巷道底板起，主巷断面高度为3365，因为是半圆拱形，拱高为巷道跨
度之半，即：h0＝4330÷2＝2165；
（3）中间断面墙高
主巷：墙高（从底板起）：h3＝3365－2165＝1200；
已知条件告诉支护厚度400，柱墩面宽500，长度为2000； 2、工程量及材料消耗量计算：
交岔点工程量计算的范围，一般是从基本轨起点至柱墩面向支巷 各延长2000；若斜墙起点在基本轨起点左侧，则应从斜墙起点起计 算。计算方法有两种，一种是将交岔点按不同断面分为几个计算段 ，求出每段的掘进体积，然后相加。另一种是近似计算，其精度也 能满足施工要求。 （1）体积计算： 净体积：Ｖ1＝ｙＳ1＋0·5Ｌ1（Ｓ1＋ＳWＭ）＋ｇ（Ｓ2＋Ｓ3）

井巷工程交叉点设计

井巷工程交叉点设计

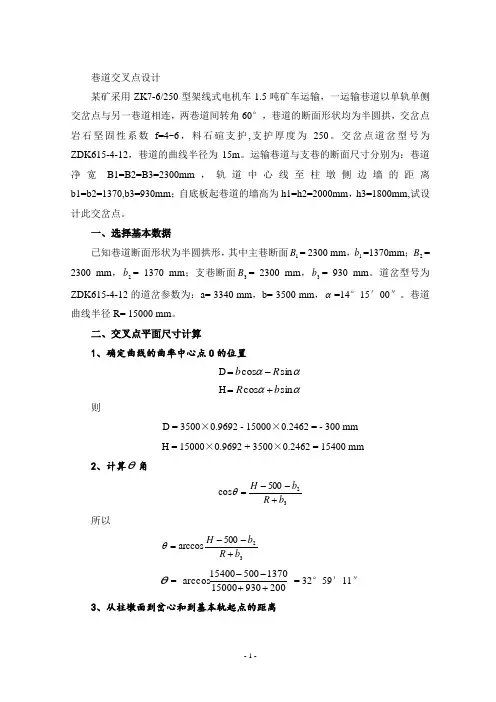

巷道交叉点设计某矿采用ZK7-6/250型架线式电机车1.5吨矿车运输，一运输巷道以单轨单侧交岔点与另一巷道相连，两巷道间转角60°，巷道的断面形状均为半圆拱，交岔点岩石坚固性系数f=4~6，料石碹支护,支护厚度为250。

交岔点道岔型号为ZDK615-4-12，巷道的曲线半径为15m 。

运输巷道与支巷的断面尺寸分别为：巷道净宽B1=B2=B3=2300mm ，轨道中心线至柱墩侧边墙的距离b1=b2=1370,b3=930mm ；自底板起巷道的墙高为h1=h2=2000mm ，h3=1800mm,试设计此交岔点。

一、选择基本数据已知巷道断面形状为半圆拱形，其中主巷断面1B = 2300 mm ，1b =1370mm ；2B = 2300 mm ，2b = 1370 mm ；支巷断面3B = 2300 mm ，3b = 930 mm 。

道岔型号为ZDK615-4-12的道岔参数为：a= 3340 mm ，b= 3500 mm ，α=14°15′00″。

巷道曲线半径R= 15000 mm 。

二、交叉点平面尺寸计算1、确定曲线的曲率中心点O 的位置D ααsin cos R b -= H ααsin cos b R +=则D = 3500×0.9692 - 15000×0.2462 = - 300 mm H = 15000×0.9692 + 3500×0.2462 = 15400 mm2、计算θ角32500cos b R b H +--=θ所以32500a r c c o s b R b H +--=θθ= 20093015000137050015400arccos++-- = 32°59′11″3、从柱墩面到岔心和到基本轨起点的距离()D b R l ++=θsin 31=（15000+930+200）× 0.5444-300 = 8482 mm a l L +=11= 8482 + 3340 = 11822 mm 4、交叉点最大面积的宽度 解直角△TNM 则有22MN TN TM +=式中 23500cos B B TN ++=θ=（2300 + 300）× 0.8388 + 500 +2300 =4981 mm θs i n 3B MN == （2300 + 300）× 0.5444 = 1415 mm2214154981+=TM = 5178 mm5、交叉点变化断面部分长度iB TN L 10-=取 3.0=i 则=+-=3.0)3002300(49810L 7937 mm6、断面加宽起点至基本轨起点的距离MN L L Y --=01 = 11822 – 7937 – 1415 = 2470 mm三、中间断面尺寸计算已知Ⅰ—Ⅰ断面自巷道底板起的墙高为2000 mm ，在TM 断面处净宽最大，故墙应降到最低，取其h = 16000 mm 。

井巷工程：交岔点设计

井巷工程：交岔点设计

V [STM (S2 S3 )]T
4．粉刷面积计算
Vn
YSn1
1 2
L(
S
n1
SnTM
) g(Sn2
Sn3 ) Sn
5．锚杆数量，金属网面积
第六章 巷道断面和交岔点设计
➢ ㈤交岔点的设计 1．按1：100的比例绘出交岔点平面图。 2．按1：50的比例绘出主巷、支巷及最大宽度TM处的
断面图。在TM断面图上，大断面是实际尺寸。两个小断 面和柱墩的宽度则是投影尺寸。作图时所需尺寸可以直接 在平面图上量取，无需计算。
3．作出交岔点断面变化特征表，工程量及主要材料消 耗量表。有些设计单位采用固定斜率法定斜墙位置，因而 不再列出交岔点断面变化特征表。
Y=P-L0 9)交岔点工程的计算长度L:
L=L2+2000
第六章 巷道断面和交岔点设计
➢ ㈡交岔点的中间断面
1.交岔点各中间断面的宽度，取决于通过它的运输设 备的尺寸、道岔型号、线路联接系统的类型、行人及错车的 安全要求。
2.考虑到运输设备通过弯道和道岔时边角会外伸，交岔 点道岔处的中间断面应加宽，加宽要点如下： 1)单轨巷道单侧分岔点：在弯道内侧加宽100㎜。其外侧因 外伸值不大，可不再加宽，但若安全间隙很小，则应加宽200 ㎜。加宽范围为道岔转辙中心(理论中心)左边5m和右边1 m。 2)双轨巷道单侧分岔点，在道岔转辙中心前5m一段，双轨中 心线距应加宽200mm或200mm以上，并在其左、右各设置5m 过渡线段，因而在此范围内，巷道外侧也要相应加宽。
➢ ㈣交岔点工程量及材料消耗量计算
一种是将交岔点按不同断面分为几个计算段，求出每段
掘进体积，然后相加(包括柱墩)；另一种是近似计算，其精
度能满足工程需要，在施工中广泛应用，具体算法按图8-

巷道断面设计,交叉点设计

巷道断面设计,交叉点设计

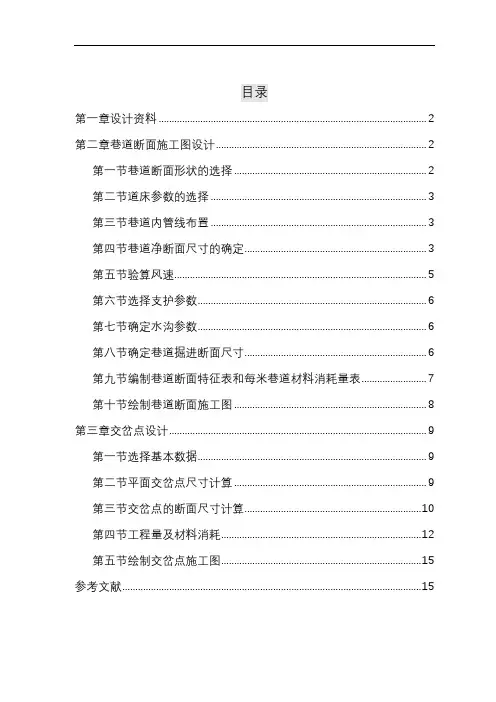

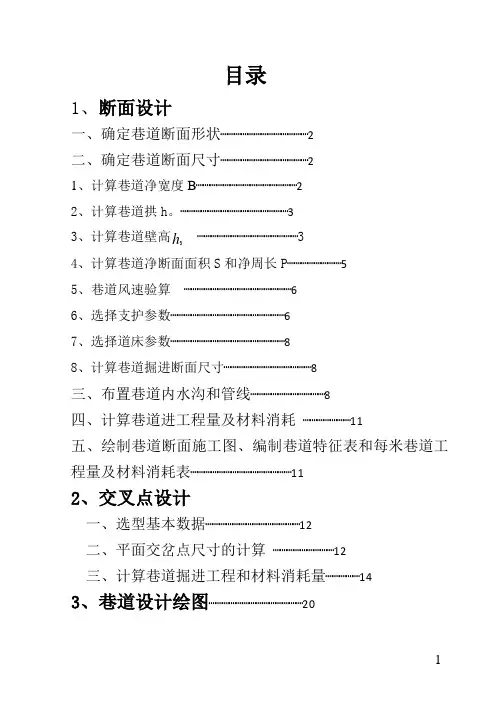

目录第一章设计资料 (2)第二章巷道断面施工图设计 (2)第一节巷道断面形状的选择 (2)第二节道床参数的选择 (3)第三节巷道内管线布置 (3)第四节巷道净断面尺寸的确定 (3)第五节验算风速 (5)第六节选择支护参数 (6)第七节确定水沟参数 (6)第八节确定巷道掘进断面尺寸 (6)第九节编制巷道断面特征表和每米巷道材料消耗量表 (7)第十节绘制巷道断面施工图 (8)第三章交岔点设计 (9)第一节选择基本数据 (9)第二节平面交岔点尺寸计算 (9)第三节交岔点的断面尺寸计算 (10)第四节工程量及材料消耗 (12)第五节绘制交岔点施工图 (15)参考文献 (15)第一章设计资料某煤矿，设计生产能力为3Mt/年，服务年限为65年。
