巷道断面设计

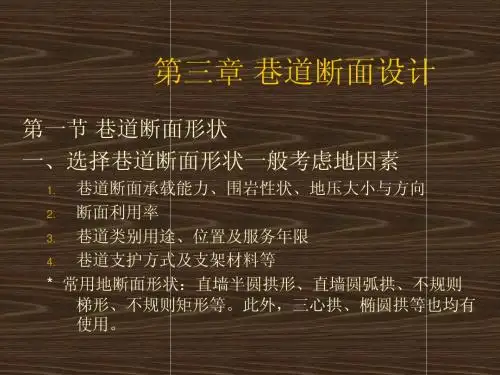

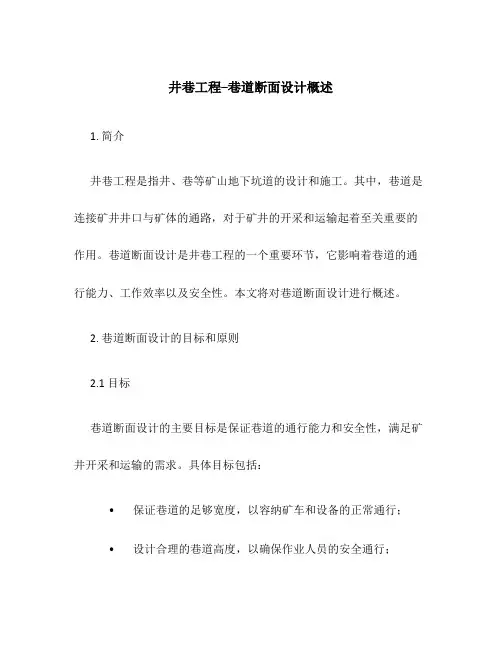

井巷工程–巷道断面设计概述1. 简介井巷工程是指井、巷等矿山地下坑道的设计和施工。

其中，巷道是连接矿井井口与矿体的通路，对于矿井的开采和运输起着至关重要的作用。

巷道断面设计是井巷工程的一个重要环节，它影响着巷道的通行能力、工作效率以及安全性。

本文将对巷道断面设计进行概述。

2. 巷道断面设计的目标和原则2.1 目标巷道断面设计的主要目标是保证巷道的通行能力和安全性，满足矿井开采和运输的需求。

具体目标包括：•保证巷道的足够宽度，以容纳矿车和设备的正常通行；•设计合理的巷道高度，以确保作业人员的安全通行；•确保巷道的稳定性，避免因岩石崩落等地质灾害导致的事故；•考虑井巷系统的整体布局和联络巷道的需求。

2.2 原则巷道断面设计应遵循以下原则：•适应矿井的开采方式和运输需求；•根据地质条件和围岩力学性质确定巷道的稳定性参数；•考虑巷道的可持续性和长期使用性，降低维护成本；•合理选择建设材料和工程技术，提高巷道的施工质量；•根据实际情况调整和优化巷道断面设计。

3. 巷道断面设计的要素巷道断面设计涉及到多个要素，包括巷道宽度、巷道高度、支护结构以及巷道布置等。

巷道宽度是指巷道的横截面宽度。

它受到矿车和设备的尺寸限制以及开采交通的需求影响。

通常情况下，巷道宽度应略大于最宽的设备或矿车的宽度，以确保其正常通行。

3.2 巷道高度巷道高度是指巷道的纵截面高度。

根据作业人员的通行需求和地质条件的限制，巷道高度应保证工作人员的安全和舒适性，并考虑到通风设备和电缆的安装。

3.3 支护结构巷道的稳定性需要通过支护结构来保证。

常见的支护结构包括钢拱、锚杆、注浆等。

选择合适的支护结构应综合考虑岩石的力学性质、地质条件、巷道尺寸等因素。

巷道布置是指巷道在矿山中的布置方式。

巷道的布置应充分考虑矿井的开采计划和设备的布置，确保巷道能够满足开采和运输的要求。

常见的巷道布置方式包括直线巷道、弯道巷道、分支巷道等。

4. 巷道断面设计的优化方法巷道断面设计可以通过优化方法来提高设计效果和经济性。

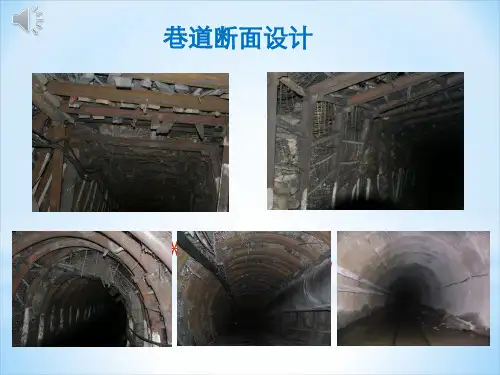

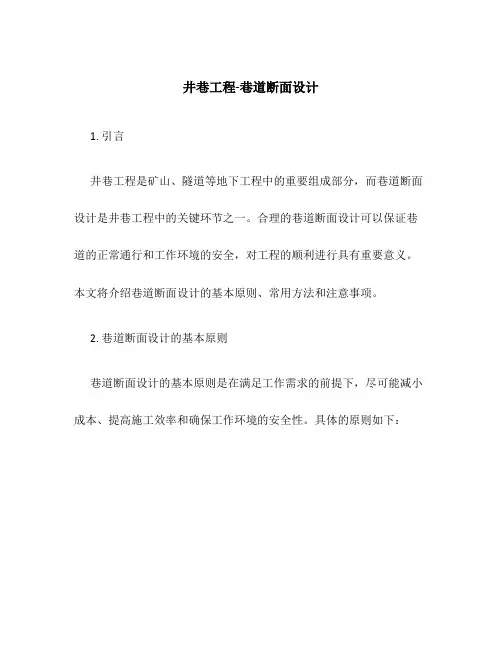

井巷工程-巷道断面设计1. 引言井巷工程是矿山、隧道等地下工程中的重要组成部分，而巷道断面设计是井巷工程中的关键环节之一。

合理的巷道断面设计可以保证巷道的正常通行和工作环境的安全，对工程的顺利进行具有重要意义。

本文将介绍巷道断面设计的基本原则、常用方法和注意事项。

2. 巷道断面设计的基本原则巷道断面设计的基本原则是在满足工作需求的前提下，尽可能减小成本、提高施工效率和确保工作环境的安全性。

具体的原则如下：2.1 最小净宽度巷道断面设计应根据工作需求确定最小净宽度。

最小净宽度应满足工作人员和设备的通行要求，并考虑到安全疏散通道的需要。

通常情况下，最小净宽度应大于等于最宽设备的尺寸。

2.2 最大净高度巷道断面设计应根据工作需求确定最大净高度。

最大净高度应满足工作设备的运行要求，并考虑到通风、照明和安全疏散的需要。

通常情况下，最大净高度应大于等于最高设备的尺寸。

2.3 倾斜率和圆角半径巷道断面设计应考虑到工作设备的运行稳定性和安全性，合理设计倾斜率和圆角半径。

倾斜率和圆角半径的选择应根据工作设备的要求和巷道的地质条件，确保设备能够顺利通过并减小运行风险。

3. 巷道断面设计的常用方法巷道断面设计有多种常用方法可供选择，具体方法选择应根据工程的具体情况和要求。

以下是一些常用方法的介绍：3.1 矩形断面矩形断面是最常见的巷道断面设计方法之一。

其特点是设计简单、施工方便。

矩形断面的净宽度和净高度可以根据工作需求进行调整，适用于大多数工程。

3.2 圆形断面圆形断面是在特殊情况下采用的一种巷道断面设计方法。

圆形断面可以提供更好的强度和稳定性，适用于需要承受较大荷载或存在较大地质压力的情况。

3.3 椭圆断面椭圆断面是一种介于矩形断面和圆形断面之间的设计方法。

椭圆断面可以在一定程度上兼顾矩形断面和圆形断面的优点，适用于一些特殊工程。

3.4 螺旋断面螺旋断面是一种相对较新的巷道断面设计方法。

螺旋断面可以有效减小巷道的横截面积，提高土方开挖的效率，并减少施工成本。

巷道断面设计一、选择巷道断面形状本矿年产10万吨矿井的第一水平运输大巷,一般服务年限在15年以上,采用600毫米轨距单轨运输的巷道,其净宽在2. 2米左右,又穿过中等稳定的岩层,故选用钢筋砂浆锚杆与喷射混凝土支护,三心拱形断面。

二、确定巷道断面尺寸1、确定巷道净宽度B本矿ZKl. 5-6/100 电机车长L=2100mm、宽b=920mm^ 高h= 1550mm;0. 7 吨矿车宽b=1200mm、高h=1150mm0根据《金属非金属矿山安全规程》并参照标准设计,取巷道人行道宽C=70() mm、非人行道一侧宽a=300 mm。

故巷道净宽度为：B=a+b2+c=300+1200+700=2200 mm2、确定三心拱参数取拱高为巷道1/3的三心拱,其有关参数：拱高f=B∕3=2200∕3≡¾733mmR=0. 692B=0. 962X2200=1522mmr=0. 262B=0. 262×2200=576mm三、轨道参数选择根据采用的运输设备,选用12kg∕m的钢轨;采用木头轨枕。

四、确定巷道墙高h31、按架线电机车导电弓子要求确定h3已知:r=576mm; A= 1200/2÷300-900πιπι取KFOOmm,则cos β =r-A+K∕r-250=576-900+400∕576-250=0. 233< 0. 554表明导电子已进入大圆弧范围内，根据《安全规程》取Hl=2000mm故h3h3二Hl+h6-√ (R-250)2-(k+Z)2+R-f=2000+100- √ (1522-250)2-(360+200)2+1522-733=1747mmK——导电弓子宽度之半,查表取K=718/2=359,取K=360mm Z——巷道中心线与轨道中心线的间距,Z=2200∕2-(1200/2+300) =200mm2、按行人要求确定墙高h3h3= 1900+h5- √ r2-(r-100)2=1900+100- √ 5762-(576-100)2=1676mmn——导电弓子距拱壁安全间距,取n=300毫米；3、按管道装设要求确定h3根据现场实际情况布置管道,只要满足《安全规程》即可。

煤矿巷道断面和交岔点设计规范一、煤矿巷道断面和交岔点设计概述煤矿巷道断面是指煤矿巷道的横截面形状，包括巷道断面的高度、宽度和深度。

煤矿巷道交岔点是指在煤矿巷道中连接两条以上巷道的地方，通常有三种类型：巷道转角、巷道交叉和巷道拐弯。

煤矿巷道断面和交岔点设计是煤矿巷道设计的重要部分，它是煤矿巷道设计的基础，也是煤矿安全生产的重要保证。

因此，煤矿巷道断面和交岔点设计必须符合国家有关规范，以保证煤矿安全生产。

二、煤矿巷道断面和交岔点设计规范（1）煤矿巷道断面煤矿巷道断面设计应符合国家规定，其中包括：1）巷道高度：巷道高度应不小于1.8米，以确保足够的空间供人员通行和使用装备；2）巷道宽度：巷道宽度应不小于2米，以便煤矿作业人员和设备进行正常行动；3）巷道深度：巷道深度应不小于2米，以便在煤矿作业的过程中得到充分保护；4）巷道斜度：巷道斜度应控制在15度以下，以便有效减少煤矿作业人员和设备的劳动强度。

（2）煤矿巷道交岔点煤矿巷道交岔点设计应符合国家规定，其中包括：1）巷道转角：巷道转角的设计应尽量减少转角的角度，以减少拐弯处的断面尺寸，使之更加紧凑；2）巷道交叉：巷道交叉的设计应尽量减少交叉点的面积，以便减少巷道交叉处的断面尺寸；3）巷道拐弯：巷道拐弯的设计应尽量减少拐弯处的断面尺寸，以减少拐弯处的断面尺寸，使之更加紧凑。

三、煤矿巷道断面和交岔点设计的重要性煤矿巷道断面和交岔点设计的重要性不言而喻。

合理的断面设计可以有效地提高煤矿巷道的安全性和可靠性，充分发挥煤矿巷道的功能。

断面设计既要考虑安全性，又要考虑经济性，以减少建设成本，提高综合效益。

此外，断面设计应考虑巷道的通风、煤层的特性、机械设备的要求和机械设备的尺寸等因素，以确保煤矿巷道断面和交岔点的安全性和可靠性。

四、结论煤矿巷道断面和交岔点设计是煤矿巷道设计的重要部分，是煤矿安全生产的重要保证。

煤矿巷道断面和交岔点设计必须符合国家有关规范，以保证煤矿安全生产。

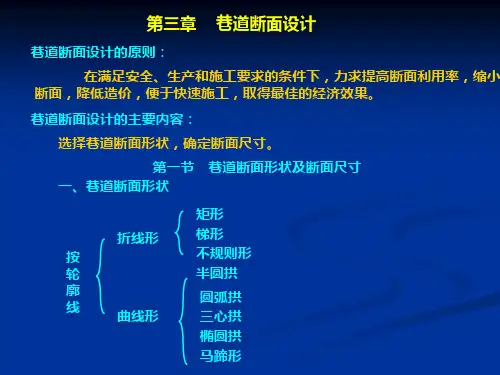

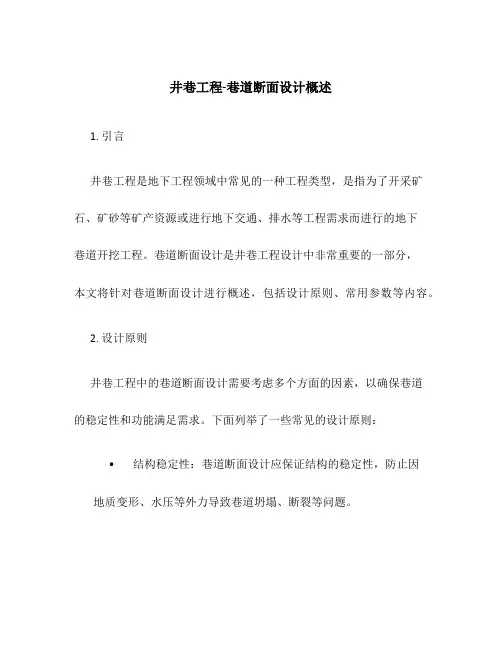

井巷工程-巷道断面设计概述1. 引言井巷工程是地下工程领域中常见的一种工程类型，是指为了开采矿石、矿砂等矿产资源或进行地下交通、排水等工程需求而进行的地下巷道开挖工程。

巷道断面设计是井巷工程设计中非常重要的一部分，本文将针对巷道断面设计进行概述，包括设计原则、常用参数等内容。

2. 设计原则井巷工程中的巷道断面设计需要考虑多个方面的因素，以确保巷道的稳定性和功能满足需求。

下面列举了一些常见的设计原则：•结构稳定性：巷道断面设计应保证结构的稳定性，防止因地质变形、水压等外力导致巷道坍塌、断裂等问题。

•合理的空间利用：巷道断面设计需要考虑实际使用需求，合理分配空间，确保在有限的地下空间内满足开采、交通、排水等各种功能。

•安全考虑：设计时需考虑安全因素，如设置适当的疏散通道、防火设施、紧急避难措施等，以应对可能发生的突发情况。

•施工可行性：设计时需考虑施工可行性，确保设计方案能够在实际施工环境中实现。

3. 常用参数巷道断面设计中需要考虑的参数较多，下面列举了一些常见的参数：•巷道宽度：巷道宽度决定了巷道的通行能力，需要根据具体使用需求和使用人数来确定。

•巷道高度：巷道高度决定了巷道内部空间的利用率，也需要根据具体需求来确定。

•支护方式：根据地质条件和巷道用途的不同，选择合适的支护方式，如钢拱、喷锚网等。

•排水系统：根据地下水位、地质条件等因素，设计合理的排水系统，确保巷道内部干燥。

•通风系统：根据巷道长度、使用人数等因素，设计合理的通风系统，确保巷道内空气流通。

•照明系统：根据巷道使用需求和安全要求，设计合理的照明系统，确保巷道内有足够的照明。

4. 设计流程根据上述原则和参数，巷道断面设计通常包括以下几个步骤：1.需求分析：明确巷道的使用需求和功能要求，确定巷道用途、长度、使用人数等参数。

2.地质勘探：进行地质勘探，获取地质数据，包括地层结构、地下水位等信息。

3.初步设计：根据需求分析和地质数据，进行初步设计，确定初步的巷道断面尺寸、支护方式等。

巷道断面设计某矿运输平巷，生产能力20万吨每年，铺设单线，巷道穿过岩层f=5-6的页岩，涌水量为70立方米每小时，压风管路直径20mm，供水管路直径100mm，巷内设两条动力电缆，3条通讯电缆，通过该巷道的风量为30立方米每秒，设计该巷道断面。

1.巷道断面形状确定2.巷道断面净宽确定3.巷道断面净高确定A 、选择巷道断面该巷道生产能力为20万吨每年，且为运输平巷，服务年限较长，穿过的岩层不稳固，稳定性较差，所以选择圆弧拱F0=B0/3的断面或者是半圆拱F0=B0/3的断面。

其优缺点对比如下表格：最后选用圆弧拱B 、确定巷道经断面尺寸a 、确定巷道净宽B0根据巷道年生产能力为20万吨，且采用单轨运输，通过查表1-1确定选用架线式电机车，其型号为ZK3-6/250电机车，电机车宽(B)为1250mm，高（H）为1550mm，长（L）为2700mm，选用型号为翻斗式YFC1.10-6矿车，矿车宽（b）为980mm,高（h）为1250mm，长（l）为2400mm，两者比较取最大值，所以运输设备（电机车）宽（B）=1250mm, （电机车）高（H）为1550mm,经计算查表1-2和表1-3可以取运输设备到支架的安全间隙b1=300mm，人行道宽度b2=800mm，此时巷道的净宽度为：B0=B+b1+b2=1250+300+800=2350mmb 、确定圆弧拱参数拱高f0=B0/3=2350/3=783.3333mm,这里取f0=784mm。

半径R=0.5417B0=2350*0.5417=1272.995mm，这里取1275mm，角度α=67°23′，拱弧长P弧（B0）为1.2740。

c 、选择道床参数根据运输设备，查表1-7和表1-8，初步选择15kg/m的钢轨，采用钢筋混泥土轨枕。

底板水平面至道砟水平之间的距离h5=200mm,轨道水平至底板之间的距离h6=350mm，所以道砟水平至轨面水平之间的距离h4=h6-h5=350-200=150mm。

井巷工程课件4巷道断面设计引言井巷工程是指在地下开采煤矿等资源时所开挖的巷道或井筒。

巷道断面设计是井巷工程中非常重要的一项内容，合理的断面设计可以保证井巷的安全和有效开采，提高煤矿生产效果。

本文档将介绍井巷工程中4巷道断面设计的相关内容。

1. 4巷道断面设计的目标4巷道断面设计的目标是确保具有最佳的开采效果和最大的安全保障。

具体目标包括： - 最大限度地保留矿层资源 - 提供足够的安全通道，便于人员和设备的进出 - 降低工作面的阻力，提高矿石的产出率 - 保证巷道的稳定和安全，防止地质灾害的发生2. 4巷道断面设计的步骤4巷道断面设计的步骤包括： 1. 确定巷道的用途和功能需求：根据巷道的具体用途，如通风、供电、输送等，确定其功能需求，为后续设计提供依据。

2. 分析地质条件：对巷道所在地的地质条件进行调查和分析，了解岩层的稳定性、岩性特点以及可能存在的地质灾害，为设计提供基础数据。

3. 计算巷道断面尺寸：根据矿层的厚度、倾角以及开采强度等因素，计算出合理的巷道断面尺寸。

其中包括横向断面尺寸和纵向断面尺寸。

4. 进行巷道稳定性分析：使用相关的稳定性分析方法，对巷道断面的稳定性进行评估，确保巷道在开采过程中能够安全稳定地存在。

5. 进行路肩设计：根据巷道的用途和开采方法，设计出符合要求的路肩，提供足够的工作空间。

6. 完善细节设计：进行巷道细节设计，包括排水、支护、排风等细节，确保巷道的功能和安全要求。

3. 巷道断面设计的重要考虑因素在4巷道断面设计过程中，需要考虑以下重要因素： - 矿层的厚度和倾角：巷道的断面尺寸应根据矿层的厚度和倾角进行合理设计，以确保开采效果和安全性。

- 矿层的开采方法：不同的矿层开采方法对巷道断面的设计有不同的要求，如采煤工艺和采矿设备的选用等。

- 巷道的用途：巷道的用途决定了其功能需求，如通风、供电、输送等，需要根据功能需求进行相应设计。

- 地质条件：地质条件对巷道的稳定性和安全性有直接影响，需要进行详细的地质调查和分析。

巷道断面设计的步骤巷道断面设计就像给巷道这个“大通道”定制合身的衣服一样，得一步步来哦。

一、确定巷道的用途。

这就好比先搞清楚要给谁做衣服。

是用来走人、运煤还是通风呢？如果是走人为主的巷道，那得保证人员通行方便、安全，宽度和高度得合适，不能让人走着走着就碰头或者觉得太挤。

要是运煤的巷道，就得考虑煤流的大小，可不能让煤在巷道里堵住啦。

通风巷道呢，得保证有足够的空间让风顺畅地吹过，这样井下的空气才能保持新鲜。

二、收集相关资料。

这就像是做衣服前要量尺寸一样。

要知道巷道所在的岩石性质，是软岩还是硬岩呢？软岩的话，在设计断面的时候可能要考虑更多的支护措施，不然巷道容易变形。

还要了解矿井的生产能力，生产能力大的矿井，运输巷道可能就得设计得更宽敞些。

另外，像预计的涌水量也很重要，如果涌水量大，那排水设施得有地方放，巷道断面也得预留出空间。

三、初步确定断面形状。

这就像是挑衣服款式啦。

常见的有矩形、梯形、拱形等。

如果是在压力比较小的地层，矩形可能就够用了。

但要是压力大的地方，拱形就比较合适，它能把压力分散开，就像拱形的桥一样坚固。

梯形呢，也有它的好处，施工相对简单一些。

四、计算巷道尺寸。

这一步就开始精确“裁剪”啦。

要根据前面确定的用途、资料和形状来计算宽度、高度这些尺寸。

比如说运煤的胶带输送机巷道，要考虑胶带的宽度，两边还要留出一定的安全距离。

高度呢，要保证不会碰到运输设备，还要考虑人员在下面检修的空间。

五、进行支护设计。

这就像是给衣服加上加固的部分。

根据巷道的压力情况和岩石性质选择合适的支护方式，是锚杆支护、喷射混凝土支护还是其他的。

支护的强度要能保证巷道的稳定，不然巷道塌了可就麻烦了。

六、校验设计。

这是最后检查衣服合不合身的时候啦。

要检查通风是否满足要求，运输设备能不能顺利通过，人员行走是否安全舒适等。

如果有不合适的地方，就得回过头去修改设计，直到达到满意的效果。

巷道断面设计就是这样一个充满趣味又很严谨的过程，每一步都很重要，就像做一件精致的手工品一样。
