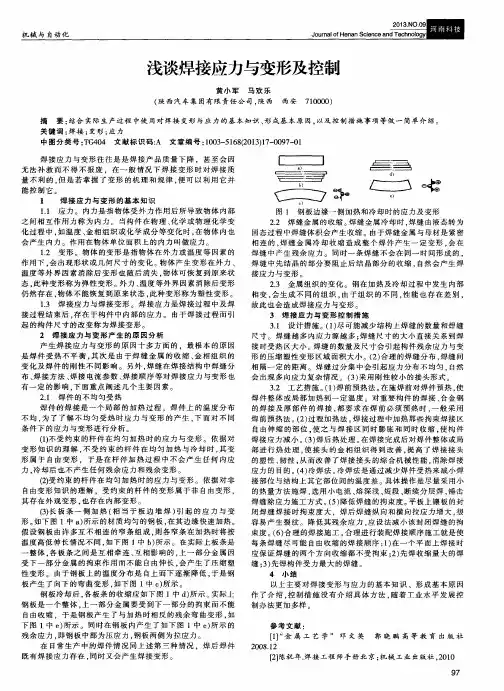

结构焊接应力与变形的控制

焊接过程中应力与变形控制摘要焊接应力与变形是直接影响焊接结构性能、安全可靠性和制造工艺性的重要因素，了解其作用与影响，采取措施进行控制与消除，对于焊接结构的完整性设计和焊接工艺方法的选择以及产品在运行中的安全评定都有重大意义。

关键词焊接应力；焊接变形；规律；控制焊接是一种特殊而又重要的加工工艺，随着焊接技术的发展，一个重要技术课题是控制焊接件的焊接变形以提高产品制造精度，使焊件焊后加工量减少或不加工即可用于精度要求高的机械产品中，因此，了解焊接应力产生机理，掌握结构件焊接变形规律，在焊接工艺中采取措施进行控制和消除，从而保证焊接质量。

1 焊接应力1.1 焊接应力产生机理及影响因素焊接时的局部不均匀热输入是产生焊接应力与变形的决定因素，焊接热输入引起材料不均匀局部加热，使焊缝区融化，而与熔池毗邻的高温区材料的热膨胀则受到周围材料的限制，产生不均匀压缩塑性变形，在冷却过程中，已发生压缩变形的这部分材料又受到周围条件的制约，而不能自由收缩，在不同程度上又被拉伸而卸载；与此同时，熔池凝固，金属冷却收缩也产生相应的收缩应力与变形，使得焊接接头区产生不协调的应变，称为初始应变或固有应变。

与此相对应，在构件中会形成自身相平衡的内应力，通常称为焊接应力；而焊后，在在室温条件下，残留于构件中的内应力场和宏观变形，称为焊接残余应力与焊接残余变形。

焊接应力与焊接材料（主要包含材料特性、热物理常数及力学性能）、焊接接头形状和尺寸、焊接工艺参数，焊接结构（结构形状、厚度及刚性）有关。

1.2 焊接应力的分类1.2.1 接应力在焊件空间位置一维空间应力沿着焊件—个方向作用；二维空间应力应力在—个平面内不同方向上作用；三维空间应力应力在空间所有方向上作。

1.2.2 按产生应力的原因（1）热应力它是在焊接过程中，焊件内部温差所引起应力，随着温度的消失而消失，并且是引起热裂纹的力学原因。

（2）相变应力焊接过程中，局部金属发生相变，相比容增大或减小而引起的应力。

焊接结构件焊接变形的控制摘要：焊接是通过加热或加压的方式，将两个工件的原子进行结合，使工件连接到一起的一种加工艺。

焊接在人们的生产生活中应用较为广泛，无论对于金属物质还是非金属物质都可应用。

内应力指的是物体在没有收到外力的情况下，自身存在的应力，它在物体内部自相平衡，也就是说，物体内部的应力相加为零；而焊接应力指的是在焊接过程中，焊件内存在的应力；焊接变形指的是在进行焊接时，由于焊件受热不均匀或温度场不均匀导致焊件发生形变。

基于此，本文将对焊接结构件焊接变形的控制对策进行分析。

关键词：焊接变形；机械制造；措施1焊接变形的机理在众多的焊接方法当中，电弧焊由于设备轻便，搬运灵活，适合于钢结构的施工作业等特点，成为主要的焊接方法。

电弧焊就是在钢构件连接处，借助电弧放电所产生的高温，将置于焊缝部位的焊条或焊丝金属熔化，同时将工件的表面熔化，形成焊接熔池，将两块分离的金属熔合在一起，从而获得牢固接头的焊接方法。

在施焊过程中，焊件会发生变形，这种变形是暂时性的。

当焊接完毕以后，构件完全冷却，会有一部分变形残留下来，形成焊接变形。

焊接变形的实质取决于两个方面，一是焊缝区的熔融焊缝金属在冷却凝固收缩时产生了变形，导致构件发生纵向、横向或者角变形；二是焊缝区以外的焊件区域。

由于熔融焊缝金属会将高温传递到焊件上，在焊件上形成热影响区，焊件在被加热和随后冷却的过程中产生变形，这种变形是一种单纯的热变形，如果焊件的热变形受到本身的刚度限制，就会引起焊件的变形。

2焊接变形产生的影响首先，对静载荷的影响。

在焊接构件中，当纵向拉伸的残余应力较高时，可以拉近某些材料的屈服强度。

当受到外在工作应力时，同方向的应力会进行相互叠加，就会使该区域发生变形，导致工件不能继续承载外力，使焊接构件的有效承载面积减少。

其次，对刚度的影响。

在焊接构件中，如果内应力方向与外载荷方向是一致的，当受到外载荷作用时，焊接工件的刚度就会下降。

并且焊接工件所发生的变形在卸载之后是无法进行恢复的。

减少焊接接应力和焊接变形的措施1、减少焊接接应力和焊接变形的措施1.1、减少焊接应力的措施：1）、安装过程中的措施结采取合理的焊接顺序。

在焊缝较多的组装条件下，根据构件形状和焊缝的布置，采取先焊接收缩量较大的焊缝，后焊接收缩量较小的焊缝；先焊拘束度较大而不能自由收缩的焊缝，后焊拘束度较小而能自由收缩的焊缝。

在满足设计要求的条件下，尽量减小焊缝尺寸。

不应加大焊缝尺寸和余高，要转变焊缝越大越安全的观念。

在构件组装施工时，严禁强力对口和热膨胀法对口以减小焊接拘束度。

拘束度越大，焊接应力越大，尽量使焊缝在较小拘束度下焊接或在自由状态下施焊。

安装时焊接过程控制：对接接头的焊接采用特殊的左右两根同时施焊方式，操作者分别来取共同先在外侧起焊，后在内侧施焊的顺序，自根部起始至面缝止，每层次均按此顺序实施。

根部焊接，根部施焊应自下部超始出处超越中心线10mm起弧，与定位焊接接头处应前行10mm收弧，再次始焊应在定位焊缝上退行1Omm起弧，在顶部中心处熄弧时应超越中心线至少15mm并填满弧坑；另一半焊接前应将前半部始焊及收弧处修磨成缓坡状并确认无未熔合即未熔透现象后在前半部焊缝上引弧。

仰焊接头处应用力上顶，完全击穿；上部接头处应不熄弧连续引带至接头处5mm时稍用力下压，并连弧超越中心线至少一个熔池长度（10一15mm）方允许熄弧。

次层焊接，焊接前剔除首层焊道上的凸起部分及引弧收弧造成的多余部分，仔细检查坡口边沿有无未熔合及凹陷夹角，如有必须除去。

飞溅与雾状附着物，采用角向磨光机时，应注意不得伤及坡口边沿。

此层的焊接在仰焊部分时采用小直径焊条，仰爬坡时电流稍调小，立焊部位时选用较大直径焊条，电流适中，焊至爬坡时电流逐渐增大，在平焊部位再次增大，其余要求与首层相问。

填充层焊接：填充层的焊接工艺过程与次展完全相同，仅在接近面层时，注意均匀流出1.5－2mm的深度，且不得伤及坡边。

面层的焊接，管贯面层焊接，直接关系到接头的外观质量能否满足质量要求，因此在面层焊接时，应注意选用较小电流值并注意在坡口边熔合时间稍长，接头重新燃弧动作要快捷。

减少焊接接应力和焊接变形的措施1.选择适当的焊接参数：根据材料的种类和厚度选择合适的焊接电流、电压和焊接速度等参数，以降低焊接接应力和变形的风险。

同时，选择低温软化点的金属填充材料，如铜等，可以降低焊接接应力。

2.采用适当的焊接序列：通过改变焊接顺序，可以降低焊接过程中的接应力和变形。

在多次焊接时，从最中心的部位开始焊接，逐渐向两边延伸。

这样可以避免焊接热量集中在一个地方，减少局部热变形。

3.采用预热和后热处理：预热可以提高焊接材料的可塑性，改善焊接接头的焊接性能。

一般情况下，预热温度为焊接材料的临界温度的50%-70%。

预热后的焊接接头，在焊接完成后应进行后热处理，即将焊接接头加热至临界温度以下保温一段时间，然后缓慢冷却，以进一步消除焊接接头内应力。

4.使用焊接夹具：焊接夹具可以固定工件，减少焊接过程中的变形。

夹具应设计合理，以便保证焊接接头位置准确，但对于自由热变形而言，应当尽量减少夹具的使用。

5.控制焊接热输入量：合理控制焊接过程中的热输入量，以确保焊接接头不过热。

可以采用间歇焊接的方法，在焊接过程中适时停止加热，让工件冷却一段时间以减少热输入。

6.采用适当的接头形状：通过改变焊缝的形状，可以减少焊接过程中的接应力。

一般情况下，V型焊缝和锂阳角焊缝对于减少焊接变形效果较好。

7.选择适当的焊接方式：对于大型工件，可以采用多层焊接或间断焊接的方式进行，以减少焊接材料的热量。

对于特殊形状的工件，可以选择其他焊接方法，如电阻焊、激光焊等。

8.控制冷却速度：焊接完成后，要注意控制冷却速度，避免过快的冷却。

可以采用包裹式焊接，焊接完毕后用保温材料将焊接接头包裹起来，使其缓慢冷却，以减少残余应力。

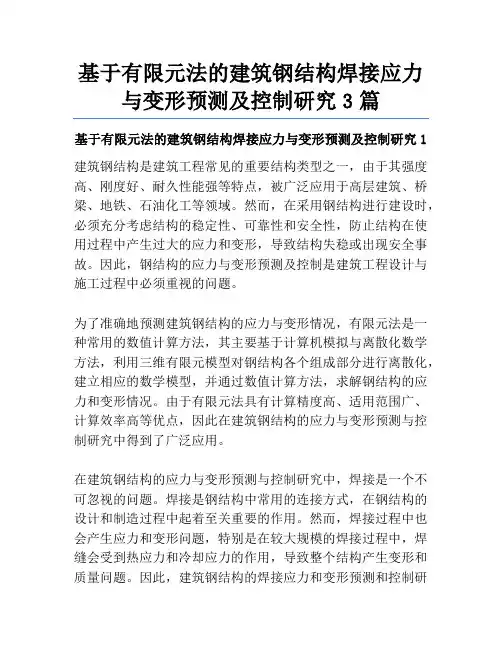

基于有限元法的建筑钢结构焊接应力与变形预测及控制研究3篇基于有限元法的建筑钢结构焊接应力与变形预测及控制研究1建筑钢结构是建筑工程常见的重要结构类型之一，由于其强度高、刚度好、耐久性能强等特点，被广泛应用于高层建筑、桥梁、地铁、石油化工等领域。

然而，在采用钢结构进行建设时，必须充分考虑结构的稳定性、可靠性和安全性，防止结构在使用过程中产生过大的应力和变形，导致结构失稳或出现安全事故。

因此，钢结构的应力与变形预测及控制是建筑工程设计与施工过程中必须重视的问题。

为了准确地预测建筑钢结构的应力与变形情况，有限元法是一种常用的数值计算方法，其主要基于计算机模拟与离散化数学方法，利用三维有限元模型对钢结构各个组成部分进行离散化，建立相应的数学模型，并通过数值计算方法，求解钢结构的应力和变形情况。

由于有限元法具有计算精度高、适用范围广、计算效率高等优点，因此在建筑钢结构的应力与变形预测与控制研究中得到了广泛应用。

在建筑钢结构的应力与变形预测与控制研究中，焊接是一个不可忽视的问题。

焊接是钢结构中常用的连接方式，在钢结构的设计和制造过程中起着至关重要的作用。

然而，焊接过程中也会产生应力和变形问题，特别是在较大规模的焊接过程中，焊缝会受到热应力和冷却应力的作用，导致整个结构产生变形和质量问题。

因此，建筑钢结构的焊接应力和变形预测和控制研究是非常重要的，在钢结构的设计和制造过程中需要特别注意。

基于有限元法的建筑钢结构焊接应力与变形预测及控制研究，主要通过建立钢结构的有限元模型，模拟焊接过程中的热应力、冷却应力以及外部荷载条件，对焊接结构的应力和变形情况进行预测和控制。

该方法可以通过计算机模拟和数值计算方法，准确地预测钢结构焊接后的应力和变形情况，并通过合理的控制方法，有效地避免焊接过程中的质量问题和安全事故，确保钢结构的整体稳定性和安全性。

在钢结构的应力与变形预测及控制过程中，应注意考虑结构的材料特性、几何形状、载荷情况等因素，采用科学合理的有限元模型和边界条件，对焊接部位进行精细化建模和分析，以提高焊接结构的预测精度和控制效果。

影响焊接应力和焊接变形的因素及控制措施摘要：本文主要探讨了电站管道焊接过程中常见的焊接变形和焊接应力产生的主要因素，以及焊接变形和焊接应力的控制措施，希望对以后的焊接工作有一些帮助。

关键词：焊接变形，焊接应力，热循环，焊接工艺，控制目前火力发电朝着大容量机组发展，来满足日益增长的用电需求和达到节能减排的重要目标。

而在火电建设事业中，焊接技术成了一个关键的课题。

在施工过程中，由于焊接产生的焊接变形和残余应力，严重影响着工程的质量、安装进度和使用性能。

增大了电厂运行的安全隐患。

因而，急需分析其产生的原因，并积极采用合理的方法予以控制。

焊接过程实际上是在焊件局部区域加热后又冷却凝固的热循环过程，由于不均匀的温度场，导致焊件不均匀的膨胀和收缩，从而使焊件内部产生焊接应力并引起焊接变形。

焊接应力与变形对接头的性能有着较大影响，使得焊件强度、韧性下降。

因此将对焊接变形产生原因及其影响因素进行分析，针对不同的焊接施工过程特点，采取不同的措施进行处理，以达到降低或消除焊接变形的目的。

1、影响焊接变形的因素及控制措施1.1焊缝截面积的影响焊缝截面积越大，冷却时收缩引起的塑性变形量越大，焊缝面积对纵向，横向的影响趋势是一致的，而且是主要的影响。

因此，在壁厚相同时，坡口尺寸越大，收缩变形越大。

1.2焊接热输入的影响一般情况下，热输入大时，加热的高温区范围大，冷却速度慢，使接头塑性变形区增大。

1.3焊接方法和焊接工艺参数的影响不同焊接方法引起的收缩量也不同。

当焊件的厚度相同时，单层焊的纵向收缩比多层焊收缩大，这是因为多层焊时，先焊焊道冷却后阻止了后焊焊道的收缩。

焊接工艺参数的影响主要为线能量。

一般规律是，随着线能量的增加，压缩塑性变形区扩大，因而收缩量增大。

1.4接头形式的影响在焊接热输入、焊缝截面积、焊接方法等因素条件相同时，不同的接头形式对纵向、横向变形量有不同的影响。

在电站管道焊接中，接头形式一般是对接接头并且是单面焊双面成型。

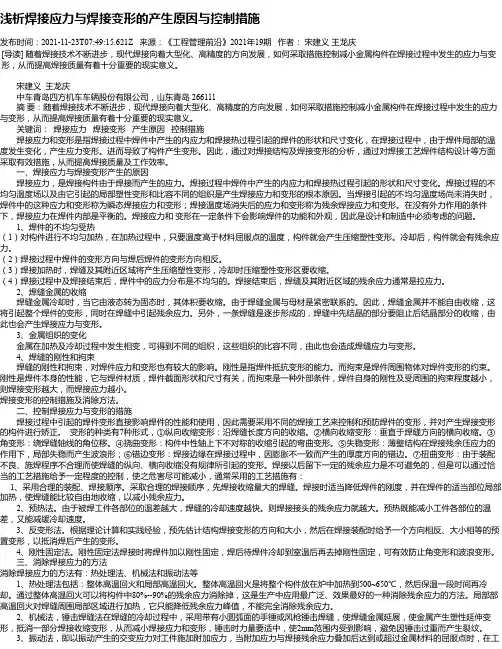

浅析焊接应力与焊接变形的产生原因与控制措施发布时间：2021-11-23T07:49:15.621Z 来源：《工程管理前沿》2021年19期作者：宋建义王龙庆[导读] 随着焊接技术不断进步，现代焊接向着大型化、高精度的方向发展，如何采取措施控制减小金属构件在焊接过程中发生的应力与变形，从而提高焊接质量有着十分重要的现实意义。

宋建义王龙庆中车青岛四方机车车辆股份有限公司，山东青岛 266111摘要：随着焊接技术不断进步，现代焊接向着大型化、高精度的方向发展，如何采取措施控制减小金属构件在焊接过程中发生的应力与变形，从而提高焊接质量有着十分重要的现实意义。

关键词：焊接应力焊接变形产生原因控制措施焊接应力和变形是指焊接过程中焊件中产生的内应力和焊接热过程引起的焊件的形状和尺寸变化，在焊接过程中，由于焊件局部的温度发生变化，产生应力变形。

进而导致了构件产生变形。

因此，通过对焊接结构及焊接变形的分析，通过对焊接工艺焊件结构设计等方面采取有效措施，从而提高焊接质量及工作效率。

一、焊接应力与焊接变形产生的原因焊接应力，是焊接构件由于焊接而产生的应力。

焊接过程中焊件中产生的内应力和焊接热过程引起的形状和尺寸变化。

焊接过程的不均匀温度场以及由它引起的局部塑性变形和比容不同的组织是产生焊接应力和变形的根本原因。

当焊接引起的不均匀温度场尚未消失时，焊件中的这种应力和变形称为瞬态焊接应力和变形；焊接温度场消失后的应力和变形称为残余焊接应力和变形。

在没有外力作用的条件下，焊接应力在焊件内部是平衡的。

焊接应力和变形在一定条件下会影响焊件的功能和外观，因此是设计和制造中必须考虑的问题。

1、焊件的不均匀受热（1）对构件进行不均匀加热，在加热过程中，只要温度高于材料屈服点的温度，构件就会产生压缩塑性变形。

冷却后，构件就会有残余应力。

（2）焊接过程中焊件的变形方向与焊后焊件的变形方向相反。

（3）焊接加热时，焊缝及其附近区域将产生压缩塑性变形，冷却时压缩塑性变形区要收缩。

焊接变形的原因及控制方法焊接变形是指焊接过程中产生的结构形状、尺寸和应力的改变。

变形对于焊接结构的质量和使用寿命都具有重要影响，因此需要采取控制措施来减少焊接变形。

1.熔融区的体积收缩：在焊接中，熔融区的温度升高，熔化的金属液体会发生体积收缩。

当焊接过程中发生多次的局部加热和熔化，熔融区收缩现象将会导致焊接件变形。

2.焊接应力：焊接过程中形成的焊接应力是导致焊缝及周边材料变形的重要原因。

焊接引起的应力主要有热应力和残余应力两种。

3.材料的热物理性质差异：焊接过程中，不同材料的热膨胀系数和热传导系数的差异也会导致焊件变形。

为了控制焊接变形，可以采取以下方法：1.合理设计焊接结构：通过合理设计焊接结构，可以减轻焊接变形产生的程度。

例如，在设计焊接结构时可以采用对称组织，增加长交叉焊缝间的连接来减轻焊接变形。

2.使用焊接工艺参数：调整焊接工艺参数，如焊接速度、焊接电流和电压等，可以减少焊接变形。

例如，在焊接速度控制方面，可以采用逆向焊接、速度波动焊接和脉冲焊接等方法来减少焊接变形。

3.采用预应力：对焊接材料进行预应力处理可以减少焊接变形的产生，常见的方法有热拉伸和压力留置法。

4.使用夹具和支撑物：采用夹具和支撑物对焊接结构进行支撑和固定，可以减少焊接变形的产生。

夹具可以限制材料的收缩和变形，支撑物能够提供必要的支撑力和刚度。

5.控制焊接热输入：通过控制焊接热输入来减少焊接变形。

可以采用分段焊接、小电流多道焊、局部加热等方法来降低焊接区域的温度梯度。

总之，焊接变形是焊接过程中难以避免的问题，但通过合理的设计和控制参数的调整，可以有效减少焊接变形的产生，提高焊接结构的质量和可靠性。
