机电工程抗震支吊架设置的指导意见

抗震支吊架安装指导书编制：xxxxxxx日期：2018年8月23日抗震支吊架系统安装指导1.设计要求：本工程采用抗震支吊架系统，请根据深化设计提供的图纸及安装材料表等进行安装。

2.材料要求：符合CJ/T476-2015《建筑机电设备抗震支吊架通用技术条件》及CECS 420:2015《抗震支吊架安装及验收规程》1）槽钢及全螺纹吊杆：槽钢无明显变形，两端切口应保持齐平，无切割倾斜现象。

全螺纹吊杆无严重变形，外螺纹无明显损坏现象2）连接件及管卡：连接件无明显变形及表面磨损现象，镀层均匀；有焊接的零件，焊缝应平整，无气泡现象。

管卡弧形需匀称无变形现象，焊接处符合相关质量标准。

3）其他材料：弹簧螺母、六角螺栓（8.8级）、六角螺母、衬垫、喷锌剂等。

3.安装工具：1）三相切割机、水平校准仪、扭力扳手及套筒配件2）六角开口扳手（14、16、18、19、24）、锤子、卷尺、手磨机3）卷尺、线坠、角尺4.施工条件：1）建筑土建施工基本完成，机电安装条件已经具备（或已基本安装完成）的情况下即可开始抗震支吊架的安装。

2）安装时应确认工作面是否具备安装支吊架的条件3）具体工期依据工程进度计划。

5.施工工艺：1）安装前仔细阅读施工图纸，并进行现场勘查并与施工图进行比对。

同时要配合其他工种的安装进度。

2）按施工图纸勘查现场后，需进行放线、定位的工作。

同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置，留出支吊架安装的空间。

3）多种管线集中在一起时，要按照小让大，有压让无压，常温让保温的原则。

4）支吊架安装时，应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。

6.支架安装：抗震支架的形式主要有四种：单水管系统、单风管系统、单桥架系统、组合系统。

现对这四种支架的安装步骤进行简要的说明：一、单管的安装步骤：根据单管的安装类型，单管的安装步骤主要包括：测量、锚栓定位一切料一主吊的安装一斜撑的安装一加劲装置的安装1）测量主要是测量所要安装的管道距楼板的高度，确定全螺纹吊杆的长度、加劲槽钢的长度及斜撑槽钢的长度，确定膨胀锚栓的位置。

抗震支架的设计与施工给排水系统为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）第1.0.4条等强制性条文，应对机电管线系统进行抗震加固。

本项目对直径≥DN65的管道设置抗震支吊架，且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式，具体深化设计由专业公司完成。

抗震支吊架的设置原则为：新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米,柔性管道上述参数减半；（为保证抗震系统的整体安全性，对长度低于300mm的吊杆，也建议进行适当的补强）;最终间距根据现场实际情况在深化设计阶段确定。

所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

安装示意图如下：暖通专业为防止地震时风管系统及空调管道系统失效及跌落造成人员伤亡及财产损失，根据根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）第1.0.4及5.1.4条为强制性条文，应对机电管线系统进行抗震加固。

本项目所有直径大于0.7m的圆形风管系统;所有截面积大于0.38m2的矩形风管；大于DN65的所有空调水管都应设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。

抗震支吊架的设置原则为：风管的侧向支撑最大间距9米，纵向支撑最大间距18米，（为保证抗震系统的整体安全性，对长度低于300mm的吊杆，也建议进行适当的补强），具体深化设计由专业公司完成，最终间距根据现场实际情况在深化设计阶段确定。

所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

安装示意图如下：电气专业为防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）1.0.4及7.4.6条为强制性条文，应对机电管线系统进行抗震加固。

1、总则1总则1.0.1为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程经抗震设防后，减轻地震破坏，防止次生灾害，避免人员伤亡，减少经济损失，做到安全可靠、技术先进、经济合理、维护管理方便，制定本规范。

1.0.2本规范适用于抗震设防烈度为6度至9度的建筑机电工程抗震设计，不适用于抗震设防烈度大于9度或有特殊要求的建筑机电工程抗震设计。

1.0.3按本规范进行的建筑机电工程设施抗震设计应达到下列要求：1当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。

1.0.4抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

1.0.5对位于抗震设防烈度为6度地区且除甲类建筑以外的建筑机电工程，可不进行地震作用计算。

注：本规范以下条文中，一般略去“抗震设防烈度”表叙字样，对“抗震设防烈度为6度、7度、8度、9度”简称为“6度、7度、8度、9度”。

1.0.6建筑机电工程抗震设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2、术语和符号2.1术语2.1.1抗震设防烈度seismic precautionary intensity按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。

一般情况，取50年内超越概率10％的地震烈度。

2.1.2抗震设防标准seismic precautionary criterion衡量抗震设防要求高低的尺度，由抗震设防烈度或设计地震动参数及建筑抗震设防类别确定。

2.1.3地震作用earthquake action由地震动引起的结构动态作用，包括水平地震作用和竖向地震作用。

2015年8月1日国家标准《建筑机电工程抗震设计规》GB 50981-2014强制实施，2015年9月1日行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015正式实施，2016年3月1日《抗震支吊架安装及验收规程》CECS 420：2015正式实施，国家标准、行业标准、验收标准三驾马车同步驱动，将会对抗震支吊架产品设计、生产、试验方法以及安装验收等方面发挥重要作用。

建筑机电工程设施包含的围比较广，主要包括建筑给水、供暖通风与空调、电气、燃气、消防等。

在《建筑机电工程抗震设计规》GB 50981中明确指出：“抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计”。

从技术层面上，抗震支吊架能承受任意水平方向的地震作用，并且在国外工程实践中表明，抗震支吊架在地震中能对建筑机电工程设施给予可靠保护。

抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476 的规定，并附有检测报告和出厂合格证。

材料是保证抗震支吊架质量和安全的物质基础。

抗震支吊架所使用的材料概括起来，主要有锚栓、抗震连接构件、管道连接构件、斜撑、型钢和紧固件。

因此，为确保抗震支吊架安全可靠，就要要求抗震支吊架所使用的材料都必须符合国家或行业标准规定的质量指标。

出厂时，应具有出厂合格证和检验部门的检测报告。

抗震支吊架的所有构件均应采用成品构件，除C型槽钢、全螺纹吊杆可以进行现场切断外，不得对其它产品进行现场加工。

鉴于在以往的工程项目中，有施工单位直接采用角铁、长螺杆等现场拼凑成所谓的“抗震支吊架”。

“抗震支吊架”最大荷载不清楚，也没经过第三方验证，节点荷载没有进行验算等造成较大的安全隐患，因此在此条中明确规定，组成抗震支吊架的所有构件应采用成品构件。

抗震连接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热浸镀锌等方式处理。

一、设计围（使用围）1）、冷热水、消防、空调等管道系统抗震设计围：•悬吊管道中超过1.8KN的设备；（1.8KN=1.837吨）•大于等于DN65以上的生活给水、消防管道系统.. .. .. ..2）、空调、通风管路系统抗震设计围：•所有直径大于等于0.7m的风管系统；•所有矩形截面积大于等于0.38㎡的矩形风管3）、电力系统管道及电缆桥架系统抗震设计围：•径大于等于60mm的电气配管；•重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽二、受力分析（布点要求）•抗震支撑受力围划分，水平直管的侧向支撑间距不超过12m，纵向支撑间距不超过24m。

《建筑机电工程抗震设计规范(GB-50981-2014)》部分条文解读1 总则1.0.1 建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程需抗震设防注：该条文定义了建筑物中所有的机电专业管线均需进行抗震设计。

1.0.2 适用于抗震设防烈度6度至9度注：该条文定义了规范的使用范围。

1.0.3 按本规范进行的建筑机电工程设施抗震设计应达到下列要求：注：本条文对机电抗震设防的目标进行了定义。

1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

——强条必须执行。

注：该条文哪些区域的建筑机电需要抗震设计。

1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。

注：根据国标规范《建筑抗震设防分类标准》（GB50223）了解建筑的抗震设防类别。

共四种甲类、乙类、丙类、丁类。

3 设计基本要求3.1.6 对重力不大于1.8KN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行抗震设防。

注：在条文说明P411 悬吊管道中重力大于1.8KN的设备；2 DN65以上的生活给水、消防管道系统；3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；4 对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。

这些内容对项目中抗震支架设计范围进行了明确。

3.1.7 抗震支架与钢筋混凝土结构应采用锚栓连接，与钢结构应采用焊接或螺栓连接。

注1：条文说明P41-43对连接方法进行了示意。

注2：对于混凝土连接方式采用锚栓连接大家没有异议，我们需要推行有抗震认证的锚栓。

注3：和钢结构连接采用焊接或螺栓连接，从连接安全上这些连接方式是最好的。

但在施工过程中会存在一些问题，钢结构主体结构构件在安装完成后设计师一般不允许进行焊接施工的。

采用螺栓连接的问题是钢结构钻孔使用磁力钻对安装面的要求很多情况下不能满足。

机电工程抗震支吊架设置的指导意见精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】机电工程抗震支吊架设置的指导意见一、总则：1.1参考文献《建筑机电工程抗震设计规范》GB50981-2014《建筑抗震设计规范》GB50011-20101.2术语：1.2.1抗震支吊架：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。

由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

抗震支吊架示意图1-长螺杆；2-设备或管道等；3-螺杆紧固件；4-C形槽钢；5-快速抗震连接构件；6-抗震连接构件1.2.2侧向抗震支吊架：斜撑与管道横截面平行的抗震支吊架。

侧向抗震支吊架示意图1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊杆；6-管道1.2.3纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。

纵向抗震支吊架示意图1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊杆；6-管道1.2.4门型抗震支吊架：两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。

门型侧向抗震支吊架示意图1-结构体；2-长螺母；3-长螺杆；4-方垫片；5-槽钢紧固件；6-膨胀螺栓；7-抗震连接构件；8-槽钢；9-快速抗震连接构件1.3 本指导意见中将“抗震设防烈度6度”简称为“6度”；1.4抗震设防烈度6度及6度以上的地区建筑机电工程必须进行抗震设计；1.5施工前应与顾问沟通并咨询当地质监站等职能部门，获得顾问或质监站对于施工方案的认可。

二、各机电专业抗震支吊架的设置范围：2.1暖通：2.1.1防排烟风管、事故通风风管及相关设备应采用抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，5.1.4条）；此为强制性条文，必须严格执行。

2.1.2重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装，当必须采用吊装时，应避免设在人员活动和疏散通道位置的上方，且应设置抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，5.1.5条第四款）。

支吊架设计原则机电管线支吊架设置时需首先考虑抗震支吊架，需要设置抗震支吊架的管线需先设置抗震支吊架，再在抗震支吊架的基础上设置普通支吊架；如不需设置抗震支吊架，可直接设置普通支吊架。

一、抗震支吊架设置原则1、总则1.1、抗震设防烈度为6度及6度以上地区的建筑机电管线必须设置抗震支吊架。

(GB50981-2014第1.0.4条强制执行)1.2、防排烟风道、事故通风风道及相关设备须设置抗震支吊架。

(GB50981-2014第5.1.4条强制执行)1.3、对重力大于1.8kN的设备或吊杆长度大于300mm的吊杆悬挂管道应设置抗震支吊架。

(GB50981-2014第3.1.6条)1.4、穿过隔震层的建筑机电管线应采用柔性连接，并在隔震层两侧设置抗震支吊架。

(GB50981-2014第3.1.8条)1.5、当管道中安装的附件自身质量大于25kg且与管道采用刚性连接或附件质量为9kg~25kg且与管道采用柔性连接时，应设置双向抗震支吊架：包括侧向抗震与纵向抗震。

比如风管消音器，消音器需设置双向抗震支吊架；比如阀门，阀门两端需设置双向支吊架。

(GB50981-2014第8.3.14条)1.6、抗震支吊架与钢筋混凝土结构采用锚栓连接，与钢结构采用焊接或螺栓连接。

(GB50981-2014第3.1.7条)1.7、每段水平直管应在两端设置侧向抗震支吊架。

(GB50981-2014第8.3.1条)1.8、弯通两端离转弯处0.6m范围内需设置侧向抗震支吊架，可以看成是包含纵向(管道轴向)抗震。

(GB50981-2014第8.3.6条)1.9、带弯头管道，弯头两端距转弯处0.6m范围内设置侧向支吊架，下一个双向支吊架距弯头另一端管中心(L1+L2)/2+0.6m。

(GB50981-2014第8.3.6条)1.10、水管及电线套管管道长度不大于侧向抗震支吊架最大间距的1/16(抗震斜撑与水平线成45°角)时以及风管、电缆桥架、电缆托盘和电缆槽盒长度不大于其宽度的两倍时，不设抗震支吊架。

抗震支吊架技术要求抗震支吊架应用范围为：所有抗震支吊架系统应按《建筑机电工程抗震设计规范》（GB50981-2014）及施工图纸要求设置抗震支吊架。

1、设计规范依据[1]. 《建筑抗震设计规范》（GB50011-2010）[2].《建筑机电工程抗震设计规范》（ GB50981-2014）[3].《建筑机电设备抗震支吊架通用技术条件》（CJ/T 476-2015）[4].《通风与空调工程质量验收规范》（GB50234－2002）[5].《自动喷水灭火系统施工及验收规范》（GB50261－96）[6].《建筑电气工程施工质量验收规范》（ GB50303-2002）[7].《建筑设备施工安装通用图集》给水工程91SB（2005）[8]. 《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）[9].《气体灭火系统施工及验收规范》(GB50263－97)[10].《混凝土用膨胀型、扩孔式建筑锚栓》（JG160-2004）[11]. 《建筑结构荷载规范》GB50009-2001[12]. 《钢结构设计规范》GB50017-2003[13]. 《钢结构工程施工及验收规范》GB50201-95[14]. 《混凝土结构加固设计规范》（GB50367-2013)[15]. 《抗震支吊架安装及验收规程》（CECS420:2015)注：如有最新国家和地方标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。

2、抗震支吊架的材质要求1）抗震支吊架耐火性能检测，必须通过消防产品燃烧性能测试，并提供抗震支吊架耐火性能检测报告，实验方法依照GB/T9978.1-2008《建筑构件耐火实验方法第一部分：通用要求》耐火时间必须满足≥120min，且保证各构件完整性良好。

2）固定抗震支吊架所用的锚栓（螺杆，套筒，螺母，垫片）等全部零件表面采用电镀锌防腐工艺，抗震支架采用锌铬涂层或热镀锌防腐工艺。

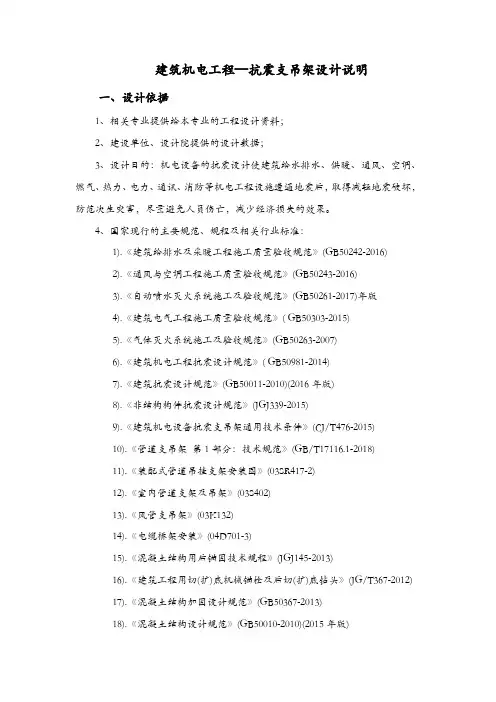

建筑机电工程—抗震支吊架设计说明一、设计依据1、相关专业提供给本专业的工程设计资料；2、建设单位、设计院提供的设计数据；3、设计目的：机电设备的抗震设计使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程设施遭遇地震后，取得减轻地震破坏，防范次生灾害，尽量避免人员伤亡，减少经济损失的效果。

4、国家现行的主要规范、规程及相关行业标准：1).《建筑给排水及采暖工程施工质量验收规范》(GB50242-2016)2).《通风与空调工程施工质量验收规范》(GB50243-2016)3).《自动喷水灭火系统施工及验收规范》(GB50261-2017)年版4).《建筑电气工程施工质量验收规范》( GB50303-2015)5).《气体灭火系统施工及验收规范》(GB50263-2007)6).《建筑机电工程抗震设计规范》( GB50981-2014)7).《建筑抗震设计规范》(GB50011-2010)(2016年版)8).《非结构构件抗震设计规范》(JGJ339-2015)9).《建筑机电设备抗震支吊架通用技术条件》(CJ/T476-2015)10).《管道支吊架第1部分：技术规范》(GB/T17116.1-2018)11).《装配式管道吊挂支架安装图》(03SR417-2)12).《室内管道支架及吊架》(03S402)13).《风管支吊架》(03K132)14).《电缆桥架安装》(04D701-3)15).《混凝土结构用后锚固技术规程》(JGJ145-2013)16).《建筑工程用切(扩)底机械锚栓及后切(扩)底钻头》(JG/T367-2012)17).《混凝土结构加固设计规范》(GB50367-2013)18).《混凝土结构设计规范》(GB50010-2010)(2015年版)19).《钢结构设计规范》(GB50017-2017)如有最新国家和地方标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。

抗震支吊架设置要求：
机电设备不应设置在可能导致其使用功能发生障碍等二次灾害的部位。

有隔振装置的设备，应注意其强烈振动对连接件的影响，并防止设备和建筑结构发生谐振现象。

8度、9度以上高层建筑的给排水垂直管应采取线性长度大于50m的抗振措施，当直线长度超过100m时应采取抗振措施。

建筑物在8度、9度范围内的水泵及其他设备应配置防振基础，并应固定在固定位置上，并计算和确定限位装置。

管道不得穿越抗震缝。

跨越时，应在抗震接头两侧安装柔性管接头，或在抗震接头处设置"门"弯或伸缩缝。

锅炉房、冷却机、横向和纵向地震支撑管的传热站应可靠，蒸汽水管共用或直径300毫米或以上的单宜使用门式地震汽水管道架；矩形截面面积大于或等于0.38?m2，直径大于或等于0.70米的风道可用作抗震水蒸汽，设置和汽水管道抗震设计应符合本规范第8章的要求。

机电工程之抗震支吊架安装规范机电工程之抗震支吊架安装规范根据原国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》和《建筑机电工程抗震设计规范》（GB50981-2014)的要求，抗震支吊架是目前建筑机电设备用于抵抗地震作用力而增设的抗震支撑系统。

为便于工程安装人员更好地了解和掌握该系统的工艺标准，特此编制此标准。

一编制依据1.《建筑机电工程抗震设计规范》（GB50981-2014)2.《建筑抗震设计规范》（GB50011-2010)3.《非结构构件抗震设计规范》（JGJ339-2015)4.《建筑机电设备抗震设计规范》（CJ/T 476-2015)5.《管道支吊架第一部分：技术规范》（GB/T17116.1-1997)6.《装备式管道吊挂支架安装图》（03SR417-2)7.《室内管道支架及吊架》（03S402)8. 北京市龙达成品支吊架安装系统图册二适用范围抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊）；抗震支吊架产品的质量应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》；抗震支吊架安装及验收除应符合本规程外，尚应符合国家现行有关标准的规定。

1 为保证建筑机电工程在地震作用下，仍能运行，对于吊杆长度不大于300mm的吊杆悬挂管道，建议进行抗震支架的补强；2 抗震设防管线内容：2.1国标强条必须严格执行：防排烟风道、事故通风风道及相关设备应采用抗震支吊架（注：含排烟，消防补风系统，消防前室正压送风系统，管线及风机相关设备）2.2国标非强条但应严格执行：2.2.1管径大于等于DN65的生活给水、热水及消防管道，当采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支吊架；注：国外消防跟防排烟这两个系统严格执行2.2.2重力大于1.8KN的空调机组、风机等设备当采用吊装时应设置抗震支吊架2.2.3管径大于或等于25mm的燃气管道均应进行抗震设计；2.2.4 管径不小于DN60mm的电气配管及重力不小于15N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防；2.2.5矩形截面面积大于等于0.38m2和圆形或直径大于等于0.7m的风道可采用抗震支吊架；三基本规定1.抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476的规定，并附有检测报告和出厂合格证。

建筑机电抗震支吊架设计应用导则
其次，建筑机电抗震支吊架的设计应充分考虑建筑结构的抗震需求。

根据建筑的抗震设防类别和设防烈度，对支吊架的选择和设计要求有所变化。

如在具有较高设防烈度、设防类别等级的建筑中，支吊架的设计应更
加严格，采用优质材料和可靠连接方式，增加抗震性能和抗侧移能力。

最后，建筑机电抗震支吊架设计应考虑经济性和环保性。

在设计过程中，应综合考虑材料的成本和使用寿命，选择经济实用的材料和构造方式。

同时，还应注重减少建筑机电抗震支吊架的能耗和环境污染，推广使用节
能环保材料和技术。

综上所述，建筑机电抗震支吊架的设计应遵循国家相关标准和规范，
充分考虑建筑抗震需求、施工和维护工艺，同时追求经济性和环保性。

只
有按照这些导则进行设计，才能保证建筑机电抗震支吊架的安全性和稳定性，为建筑设备的安装和运行提供可靠的保障。
