电子初学者如何看懂电路图

要怎么才能学会看电路图，只需三步就可以了！
学会看电路图，实际上只要简单三步：
第1步、我们要明白，不管是线圈或者是信号灯都相当于一个用电器。

任何的电路图回路都是火线经过用电器到零线这样的结构，区别就是复杂的电路图不只是只有一个回路，它有很多的用电器，那就有很多的回路，但是每个回路都是独立的。

第2步、我们要知道任何复杂的电路图只是在用电器的前面加上了别的电器元器件的常开或者常闭点而进行了互锁或者连锁。

比如两个交流接触器，我们火线通过接触器1的常开点连到接触器2的线圈。

这样的回路就是连锁回路，必须先启动接触器1才可以启动接触器2。

再比如我们火线通过了接触器1的常闭点连到接触器2的线圈，这样的回路就是互锁回路，接触器1不启动的情况下才能启动接触器2。

明白这些了，那电路图就化繁为简了，我们只要知道线圈，信号灯等用电器前端连接的是常开点或者常闭点，是从哪个电气设备上出来的常开点或常闭点。

就能判断出来不同用电器之间的关系了。

第3步、就是了解各个电器元器件的构造用途了。

知道不同电气元器件的辅助点的位置，线圈的位置，这样就我们可以根据第2点的内容来进行连线，从而把电路图转化为实际接线。

文章由电工阿浩提供，向电友致敬！。

如何快速看懂电路图，这些技巧当电工的你一定要知道1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

（1）要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

（2）按照先看主电路，再看辅助电路的顺序进行看图。

主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。

4、接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。

1．修理识图项目修理识图主要有以下四部分内容：①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。

②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。

例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。

③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。

④查阅整机电路图中某一点的直流电压数据。

2．识图方法和注意事项进行修理识图过程中要注意以下四个问题：①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。

②主要是根据故障现象和所测得的数据决定分析哪部分电路。

例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。

③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。

在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。

如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。

对于初学者来说，理解和阅读电路图可能会有一定的困难。

然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。

本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。

一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。

一般来说，电路图由不同的元件符号和连线组成。

元件符号代表了不同的电子元件，例如电阻、电容、电感等。

而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。

二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。

1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。

通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。

通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。

2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。

从整体上看电路图，尝试找出电源、输入和输出等关键元件。

通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。

3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。

首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。

通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。

4. 理解连接关系阅读电路图时，了解连接关系很重要。

通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。

有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。

5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。

跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。

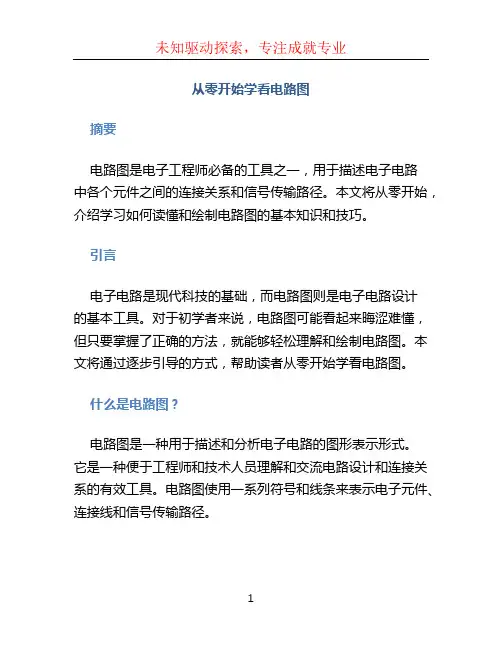

从零开始学看电路图摘要电路图是电子工程师必备的工具之一，用于描述电子电路中各个元件之间的连接关系和信号传输路径。

本文将从零开始，介绍学习如何读懂和绘制电路图的基本知识和技巧。

引言电子电路是现代科技的基础，而电路图则是电子电路设计的基本工具。

对于初学者来说，电路图可能看起来晦涩难懂，但只要掌握了正确的方法，就能够轻松理解和绘制电路图。

本文将通过逐步引导的方式，帮助读者从零开始学看电路图。

什么是电路图？电路图是一种用于描述和分析电子电路的图形表示形式。

它是一种便于工程师和技术人员理解和交流电路设计和连接关系的有效工具。

电路图使用一系列符号和线条来表示电子元件、连接线和信号传输路径。

电路图的基本元素电路图中的基本元素包括电子元件、连接线和信号传输路径。

下面我们将逐个介绍这些基本元素。

电子元件电子元件是电子电路的基本构成单元，它可以是电阻、电容、电感、二极管、晶体管等。

每一种电子元件在电路图中都有对应的符号表示。

例如，电阻通常用一个长方形表示，电容则用两根平行线表示，而二极管则用一个箭头标识。

连接线连接线用于表示电子元件之间的连接关系，它们是连接电子元件的通道。

连接线可以是直线，也可以是弯曲的线条。

在电路图中，连接线上的箭头表示信号传输方向。

信号传输路径信号传输路径描述了信号在电路中的流动路径。

通常用虚线表示。

信号传输路径可以是单向的，也可以是双向的，取决于电路设计的需要。

学习读懂电路图的方法和技巧学习读懂电路图需要掌握一些基本的方法和技巧。

下面我们将介绍几个常用的方法。

1. 分析电路图结构首先，我们可以通过分析电路图的整体结构来理解电路的基本功能。

观察电路图中的电子元件和连接线的排列方式，了解电路的基本框架，以及各个元件之间的关系。

2. 逐个分析元件接下来，我们可以逐个分析电路图中的每个电子元件，了解它们的功能和特性。

比如，通过分析电阻、电容和电感等元件的符号和参数，我们可以了解它们在电路中的作用和影响。

只需5个步骤，老鸟教你轻松看懂电路原理图！作为电子维修人员，只有读懂电路的原理图，才能知道它的各组成部分的作用及各部分的相互关系，并进一步估算其性能指标，科学地运用器件;也只有读懂电路的原理图，才能改进电路性能，正确分析和排除故障。

那么，我们怎么才能读懂电路的原理图呢?下面随我来看一下有哪些步骤和技巧吧。

从元器件开始学习在电子产品的电路板上有不同外形、不同种类的电子元器件，它们所对应的文字标识、符号及相关参数都标注在元器件的旁边。

元器件是构成电子产品的基础，也就是说任何的电子产品都是由各种各样的元器件组合而成的。

因此，了解电子元器件的基础知识，掌握不同元器件在电路图中的符号和基本功能特点是读懂电路原理的第一步。

这就相当于读文章，必须先识字是一个道理。

要读懂电路原理图，不仅要掌握一些规律、技巧和方法，还要具备一些扎实的理论基础知识才能快速的学会看懂原理图。

需要熟练掌握电子产品中常用电子元器件的基本知识，如电阻、电容、电感、二极管、三极管、晶闸管、变压器、集成电路等，充分了解它们的种类、特征及在电路中的符号，它们在电路起什么作用和功能等。

对于集成电路，初学者大可不必了解其内部构造及原理，只需要把它看做是一个黑盒子，有输入信号端和输出信号端，可以实现什么功能就行了，刚开始就想深入了解是不可能的，而且容易打信心，导致兴趣大减。

从单元电路学习看图单元电路就是由常用元器件、简单电路用基本放大电路构成的可实现一些基本功能的电路，是整机电路的单元模块，如串并联电路、RC电路、LC电路、放大器、振荡器等。

如果说认识元器件相当于识字的话，那么学习单元电路就相当于文章中的一个段落。

任何的电子产品都有可以实现不同功能的单元电路组成，比如电源电路，因此学习读原理图就要先从电源电路入手，了解简单电路的结构及功能对于读懂整机原理图有非常大的帮助。

如上图，把整机原理图拆分不同的单元电路。

由几个电子元器件构成的基本电路是所有原理图的最小单元，如整流电路、滤波电路、稳压电路、放大电路、振荡电路等。

如何看懂电子电路图电子电路识图的基本方法和技巧说明对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。

其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。

只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。

因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。

1）电阻器与电阻器在电路中并联一般是为。

教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。

但只要掌握了正确的方法，就能够轻松入门。

以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。

你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。

2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。

了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。

3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。

二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。

以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。

2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。

3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。

4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。

三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。

2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。

3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。

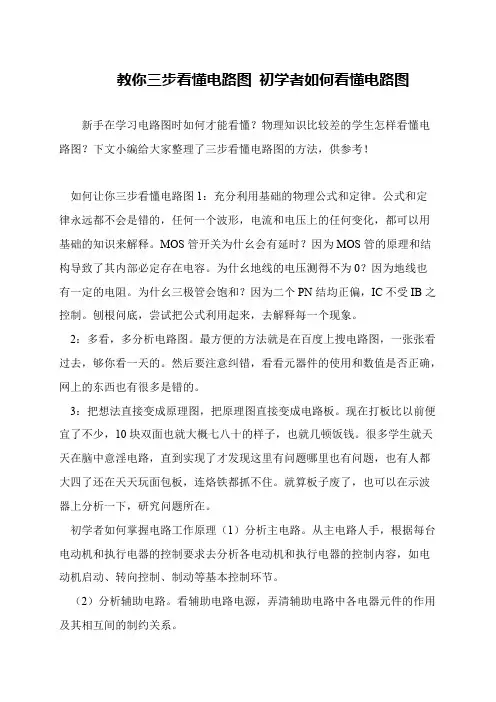

教你三步看懂电路图初学者如何看懂电路图
新手在学习电路图时如何才能看懂？物理知识比较差的学生怎样看懂电路图？下文小编给大家整理了三步看懂电路图的方法，供参考！
 如何让你三步看懂电路图1：充分利用基础的物理公式和定律。

公式和定
律永远都不会是错的，任何一个波形，电流和电压上的任何变化，都可以用基础的知识来解释。

MOS管开关为什幺会有延时？因为MOS管的原理和结构导致了其内部必定存在电容。

为什幺地线的电压测得不为0？因为地线也
有一定的电阻。

为什幺三极管会饱和？因为二个PN结均正偏，IC不受IB之控制。

刨根问底，尝试把公式利用起来，去解释每一个现象。

 2：多看，多分析电路图。

最方便的方法就是在百度上搜电路图，一张张看过去，够你看一天的。

然后要注意纠错，看看元器件的使用和数值是否正确，网上的东西也有很多是错的。

 3：把想法直接变成原理图，把原理图直接变成电路板。

现在打板比以前便宜了不少，10块双面也就大概七八十的样子，也就几顿饭钱。

很多学生就天天在脑中意淫电路，直到实现了才发现这里有问题哪里也有问题，也有人都大四了还在天天玩面包板，连烙铁都抓不住。

就算板子废了，也可以在示波器上分析一下，研究问题所在。

 初学者如何掌握电路工作原理（1）分析主电路。

从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。

 （2）分析辅助电路。

看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。

教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
 如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图 一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

 2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
 整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

 根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。

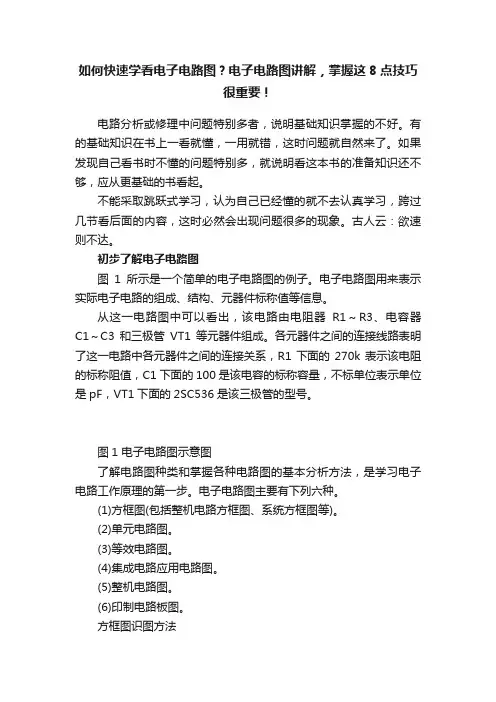

如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！电路分析或修理中问题特别多者，说明基础知识掌握的不好。

有的基础知识在书上一看就懂，一用就错，这时问题就自然来了。

如果发现自己看书时不懂的问题特别多，就说明看这本书的准备知识还不够，应从更基础的书看起。

不能采取跳跃式学习，认为自己已经懂的就不去认真学习，跨过几节看后面的内容，这时必然会出现问题很多的现象。

古人云：欲速则不达。

初步了解电子电路图图1所示是一个简单的电子电路图的例子。

电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。

从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管VT1等元器件组成。

各元器件之间的连接线路表明了这一电路中各元器件之间的连接关系，R1下面的270k表示该电阻的标称阻值，C1下面的100是该电容的标称容量，不标单位表示单位是pF，VT1下面的2SC536是该三极管的型号。

图1 电子电路图示意图了解电路图种类和掌握各种电路图的基本分析方法，是学习电子电路工作原理的第一步。

电子电路图主要有下列六种。

(1)方框图(包括整机电路方框图、系统方框图等)。

(2)单元电路图。

(3)等效电路图。

(4)集成电路应用电路图。

(5)整机电路图。

(6)印制电路板图。

方框图识图方法图2所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

图2 方框图示意图方框图种类较多，主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

1.整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

(2)在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。

怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。

要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。

电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。

还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。

掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。

（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。

在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。

通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。

下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。

2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。

有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。

（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。

在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。

每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。

还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。

快速看懂电子电路原理图的方法电子元器件都认识，但是看不懂电子电路图和原理图的，大有人在，这是很正常的现象，并没有什么可苦恼和尴尬的。

电的分类太广泛，虽然电的原理都是相通的，但是电的分支不同，学术侧重点也不同。

个人觉得电子电路是电工中比较难学的分支了。

对于电子电路原理图，要想快速的看明白，你可以试试以下方法。

1，电子元器件熟练识别和掌握。

电子电路原理图一般是由电阻，电容，电感，二极管，三极管，晶闸管等等电子元器件组成的，要想快速的看懂电子电路图，首先要很了解很熟悉单个电子元器件的作用，使用条件，动作范围等等。

例如：二极管单向导通，电感电容的滤波作用，储存电荷功能，三极管的放大功能，可控硅的调压，开关通断，可控整流功能等。

掌握了基本元器件的原理和使用，是熟练看懂电子电路图的基础。

2，电子电路的看图：先系统后部分，先部分再元器件。

电子电路中很多的模块电路几乎都是固定的，所以熟练掌握常用的电子元器件组成的固定模块很重要。

例如：整流电路，滤波电路，稳压电路，LC震荡电路，信号放大电路，开关电源电路等等。

电子电路可以分部分来看，单独一块属于整流电路，另一块属于滤波电路，另一块属于放大电路等等，将系统电子电路分部分来看不失为一个好的方法。

3，工作中持续积累经验，不断学习。

电工的任何一个分支，想要学精通都必须持续学习，电子电路更是如此，只有不断的看图，分析，思考，了解，才能让自己看图越来越熟练，“孰能生巧”的道理同样适用于电工电子学习。

故障排查补充：/article/dianzi/1，电子电路的故障一般是将整体分部分，测量输出端来判断的，例如整流块故障，放大回路故障等等。

2，重点排查常见元器件故障。

容易发生故障的元器件：限流电阻，滤波电容，三极管，晶闸管，调位器等，重点排查测量高频率故障元器件在一定程度上能够有效快速的解决电子电路的故障问题。

想要快速看懂电子电路原理图，需要静下心来学习，不断充实自己的专业技能，多看多想多学多请教才能快速掌握。

新手如何看懂电路图（一）：知道这些规则，看电路图就不感觉乱了为什么有的大神修机没有电路图一样能修，有的师傅仅凭元器件颜色来判断，把电阻认成了电容，所以对于新手朋友来说，维修主板看懂电路图是非常重要的。

那么如何看懂电路图？下面以iPhone手机主板为例，给大家讲解一些什么是电路图以及如何看电路图的方法。

什么是电路图？电路图是把电路设计原理以图纸的方式展现出来，为制造和维修电路板提供依据。

一套完整的电路图包括：原理图和元件位置图。

要识读电路图，首先得要有一定基础。

原理图：是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

元件位置图：是方便用户能快速找到相应元件所在主板的正确位置。

其实，一个电路可以看作由一个或多个基本电路组成。

电路图中各组电路不是孤立，而是相互联系的。

弄清电路的基本连接和作用后就可以仔细分析整个电路的工作原理。

迅维张老师曾经在《再也不用担心看不懂电路图了，师傅教你这些技巧，轻松学会不求人》详细的讲解过电路图和元件位置图的联系。

英文标识的含义电路图中会涉及到许多英文标识，这些标识主要起到辅助解图的作用，如果不了解就不知道它们的作用，更不可能看得懂原理图。

下面讲解主要的英文标识解释，大家一定要背熟记熟，要多练习、多看电路图，对不懂的英文及时查找。

英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，若在图中标记 SPKP，就证明它是扬声器正极。

所以，当有英文不明白时，可将它们拆开后再进行理解，灵活运用。

如果有一款得心应手的资料查询软件就好了，比如：鑫智造就不错，资料全，注册就能用，重点是免费的，免费的，免费的。

看完这篇文章后，欢迎探讨以下问题：你感觉修机器是维修经验重要，还是电路图重要？由于篇幅原因，下期我们将继续为大家讲解元件位置图（二）、原理图（三），持续关注哦！。

教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
 教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
 前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

 2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
 前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

 根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电。

怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。

下面是一些有助于您理解电路图的技巧。

1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。

常见的电子元件包括电阻、电容、电感、二极管、晶体管等。

了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。

2.电路图符号的学习：每个元件在电路图上都有对应的符号。

学习并熟悉这些符号是理解电路图的基础。

可以通过查看电子教材、参考书籍或网络资源来学习这些符号。

3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。

电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。

理解电路图的结构可以帮助您更好地理解电路系统。

4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。

了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。

5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。

理解电路的分析过程对于理解电路图非常重要。

一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。

6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。

例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。

通过了解这些定律，可以帮助您更好地分析电路图。

7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。

这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。

通过实践，可以加深对电路图的理解。

8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。

这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。

9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
