倒闸操作引起220KV母线PT二次交流失压的原因分析及控制措施

电气工程与自动化"Di/oqi Gongcheng yu Zidonghua220kV典型双母线接线倒闸操作中PT二次回路反充电分析邹明浩（广东电网有限责任公司梅州供电局，广东梅州514000）摘要:在某次运行人员倒母操作中，母线侧隔离开关因二次辅助接点行程转换不到位，使PT二次电压回路异常并列，在断开母联断路器时,PT二次侧向一次侧反充电,导致保护误动，全站失压。

针对这起事件，详细分析了220kV典型双母线接线倒 闸操作中PT二次回路异常并列导致的反充电问题，并双母线接线的倒闸操作流程了及建议。

关键词:220kV双母线接线;倒闸操作；PT二次回路;反充电0引言220k V双母线接线作为最常见、最经典的接线方式，存在着倒闸操作过程中断开母联开关时因PT二次回路异常并列反充电，并及人身安全的，因，双母线接线倒闸操作程，电事的，对保障电网的全运行具有1故障实例2017年2月15日，云南玉溪供电局220kV江川变电站计划开展220kV宝江甲线#2母线侧2522隔离开关：工作。

运行人员在将220kV#2母线转到#1母线运行时,220kV线#2母线侧2542隔离开关因辅助接点行程转换不到位，使220kV#1-#2母线PT二次电压回路异常并列,在断开220kV母联212断路器时，形成PT二次侧向一次侧反充电回路，导致运行中的PT二次侧开关闸,220kV 误动，开220kV线254断路器、220kV 线253断路器，220kV线251断路器，因220kV线一、二保护离保护动作，跳开220kV线251断路器，最导致全站失压。

2220kV典型双母线接线方式的PT二次电压切换回路220kV典型双母线接线方式下的线路保护、计量等二次电压回路的电压母线PT电压器）提供。

当220kV双母线保常运行方式时，母线上所带PT 的二次电压，PT二次电压开关，PT 一次侧隔离开关的动电器的常开接点，供一电压小母线。

隔线路保护电压小母线上引出电压，隔开关操作电压切换双位电器的常开接点（注：电压切换双位电器母线侧隔离开关的辅助常开以及常闭接点控制）后，经保护屏的交电压输入开关，为保护供电压输入。

浅谈220kV变电站倒闸操作常见问题与改进措施摘要：倒闸作业是变电运行中的核心操作内容，直接影响整个电力系统的安全平稳运行。

当前部分变电站运行期间，倒闸操作存在一些突出问题。

本文探讨了倒闸操作误操作的原因，论述了变电站倒闸操作存在的具体问题，并提出了一系列具体措施，以期有效提升变电运行倒闸操作水平。

关键词：变电运行；倒闸操作；误操作原因1.引言在现代社会发展过程中，电力系统的安全平稳运行对整个社会的和谐稳定发展具有重要意义。

倒闸操作是变电运行中最关键的操作内容之一，直接影响整个电力系统的安全平稳运行。

但是，部分工作人员在实际操作过程中仍存在诸多问题，导致变电运行出现误操作，直接影响电力的安全运行。

因此，人们应根据工作流程，落实好相关细节，切忌敷衍了事。

2.倒闸操作常见的一些问题2.1.母线操作时主要存在以下几点常见问题：第一、漏投母线电压互感器；第二、母线投运投入充电保护后忘记将充电保护退出；第三、热倒母线操作时未将母联断路器设置为死开关，忘投母线互联连接片；第四、未检查母线接地开关就进行母线送电操作。

若发生以上几点操作问题，经常可能发生不可挽救的后果，甚至导致人身伤亡事故及大面积停电导致电网事故。

2.2.主变操作时可能存在的常见问题为：第一、主变停电检修时未将主变的联跳连接片切除。

主变保护有联跳接片时,在变压器停电时,必须退出联跳母联(分段)、相应线路断路器连接片；2、当变电站由多台主变供电时，一台主变停电后未考虑运行方式变化进行相应定值区的切换操作；3、主变转检修操作时，仅验明一相无电后就爬上主变进行接地操作，存在一定风险，有可能造成人身伤亡事故。

2.3、线路倒闸操作常见问题第一、对于有源线路未进行非同期合闸，小则造成变电站、发电厂失压、设备损坏，大则导致电网瓦解，人身伤亡事故；第二、恢复送电时，未认真核对对侧情况就开始送电，导致带接地开关送电的恶性误操作事件。

2.4操作人员违章违规操作操作人员违章违规操作是导致倒闸作业误操作的关键因素，其主要表现为六点。

220kV母线差动保护动作事故原因和改进措施一、引言随着电力系统的不断发展和智能化水平的提高，220kV母线差动保护在电力系统中的作用越发凸显。

随着电力系统的不断发展，母线差动保护动作事故频繁发生，给电网安全稳定运行带来了一定的影响。

对220kV母线差动保护动作事故进行深入分析，并提出改进措施是当前亟需解决的问题之一。

1. 设备故障在电力系统运行中，母线差动保护装置本身存在设备故障的可能性，如电流互感器、电压互感器、保护装置本身的故障等，这些故障可能导致母线差动保护动作不当。

2. 系统故障3. 参数配置不当母线差动保护的参数配置不当也是导致动作事故的原因之一。

参数配置不当可能导致保护灵敏度不足或过度灵敏，导致误动作或延迟动作，从而影响电网的安全稳定运行。

4. 人为操作5. 装置老化对母线差动保护装置进行定期的检修维护工作是保证其正常运行的关键。

定期对电流互感器、电压互感器、保护装置等设备进行检修维护，及时替换老化损坏的设备，保证装置的性能稳定。

加强对电力系统故障的诊断与处理，及时发现并解决电流互感器误动作、电压互感器误动作、线路故障、电容器故障等问题，减少故障对母线差动保护的影响，提高保护的可靠性。

对母线差动保护的参数配置进行优化，合理设置保护灵敏度和动作时间，提高保护的灵敏度和准确性，减少误动作和延迟动作的发生。

4. 人员培训加强对操作人员的培训，提高其对母线差动保护装置的操作和维护水平，减少人为操作导致的误动作和延迟动作。

及时对老化的母线差动保护装置进行更新升级，采用先进的技术和设备，以提高装置的性能和可靠性。

通过对220kV母线差动保护动作事故的分析以及改进措施的提出，可以有效提高母线差动保护的动作可靠性，保证电网的安全稳定运行，为电力系统的发展做出积极贡献。

我们也要不断加强对母线差动保护技术的研究和探索，推动其在实践中的应用，为电力系统的安全稳定运行提供更好的保障。

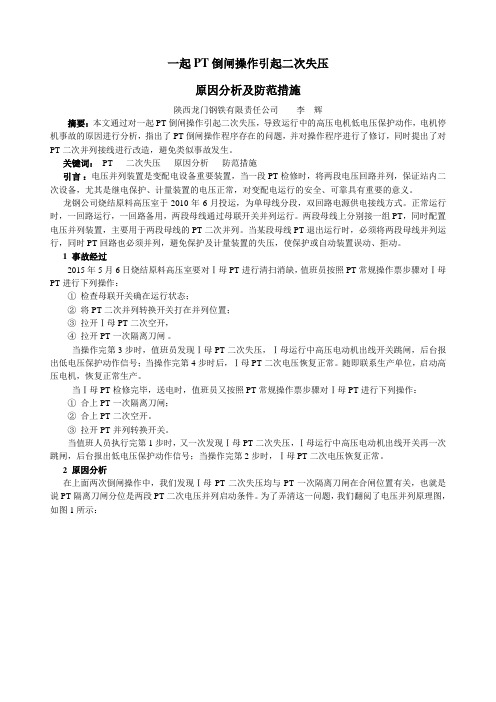

一起PT倒闸操作引起二次失压原因分析及防范措施陕西龙门钢铁有限责任公司李辉摘要：本文通过对一起PT倒闸操作引起二次失压，导致运行中的高压电机低电压保护动作，电机停机事故的原因进行分析，指出了PT倒闸操作程序存在的问题，并对操作程序进行了修订，同时提出了对PT二次并列接线进行改造，避免类似事故发生。

关键词：PT 二次失压原因分析防范措施引言：电压并列装置是变配电设备重要装置，当一段PT检修时，将两段电压回路并列，保证站内二次设备，尤其是继电保护、计量装置的电压正常，对变配电运行的安全、可靠具有重要的意义。

龙钢公司烧结原料高压室于2010年6月投运，为单母线分段，双回路电源供电接线方式。

正常运行时，一回路运行，一回路备用，两段母线通过母联开关并列运行。

两段母线上分别接一组PT，同时配置电压并列装置，主要用于两段母线的PT二次并列。

当某段母线PT退出运行时，必须将两段母线并列运行，同时PT回路也必须并列，避免保护及计量装置的失压，使保护或自动装置误动、拒动。

1 事故经过2015年5月6日烧结原料高压室要对Ⅰ母PT进行清扫消缺，值班员按照PT常规操作票步骤对Ⅰ母PT进行下列操作：①检查母联开关确在运行状态；②将PT二次并列转换开关打在并列位置；③拉开Ⅰ母PT二次空开，④拉开PT一次隔离刀闸。

当操作完第3步时，值班员发现Ⅰ母PT二次失压，Ⅰ母运行中高压电动机出线开关跳闸，后台报出低电压保护动作信号；当操作完第4步时后，Ⅰ母PT二次电压恢复正常。

随即联系生产单位，启动高压电机，恢复正常生产。

当Ⅰ母PT检修完毕，送电时，值班员又按照PT常规操作票步骤对Ⅰ母PT进行下列操作：①合上PT一次隔离刀闸；②合上PT二次空开。

③拉开PT并列转换开关。

当值班人员执行完第1步时，又一次发现Ⅰ母PT二次失压，Ⅰ母运行中高压电动机出线开关再一次跳闸，后台报出低电压保护动作信号；当操作完第2步时，Ⅰ母PT二次电压恢复正常。

2 原因分析在上面两次倒闸操作中，我们发现Ⅰ母PT二次失压均与PT一次隔离刀闸在合闸位置有关，也就是说PT隔离刀闸分位是两段PT二次电压并列启动条件。

220kV变电站倒闸操作常见问题及改进措施分析摘要：为了提高调整电气设备运行方式的效率，有必要合理优化开关操作。

本文分析了倒闸操作过程中存在的问题和不足，并采取改进措施解决倒闸操作中的问题。

以220kV变电站开关操作常见问题为例，对处理操作进行探讨，为操作人员提供必要的参考。

关键词：220kV变电站；倒闸操作；问题；对策倒闸操作作为变电运维的基础，往往受关注的程度不如其他操作，在我国的变电运维工作当中就暴露出倒闸操作质量下滑的问题。

该问题的出现是由于相关的工作人员完成倒闸工作的时间太长，往往导致停电的现象发生，甚至还可能对于变电检修工作产生影响，发生更大的事故。

因此，做好倒闸操作，保证其效率，是每个运维人员应当掌握的基本功。

1倒闸操作安全运行的意义倒闸操作是将相关电气设备，比如开关、主变、电容器等进行工作状态的转换，它可以实现对整个电力系统在运行期间电网方式的转变。

随着近年来社会迅猛发展，整个社会对于电力的需求不断上涨，变电站的规模和数量不断扩大，电网的运行方式也开始向着多样化发展。

但是在变电站中，主接线存在差异，保护配置不同和二次回路可能存在异常，在此情况下，继电保护装置和其他一系列操作任务都会在不同程度上对倒闸操作的运行产生影响，很有可能出现错误操作并导致事故发生。

所以，需要对存在的危险点进行系统的分析，并采取有效的措施进行管理和控制，避免出现操作失误。

2220kV变电站倒闸操作常见问题2.1关于投退操作电源的时间在220kV变电站的开关操作中，断路器操作电源的通断操作应在断路器断开后隔离开关开始操作前进行。

选择哪一个时间段能保证断路器操作电源最合理的恢复运行一直是困扰用户的问题。

在这一环节中，一些操作人员没有充分了解操作电源的适当切换时间，导致操作电源的切换过程不符合设备异常处理的要求，甚至给设备的安全运行带来更大的风险。

2.2双母线倒母的方式目前，220kV变电站主要采用双母线连接，常见的有冷母线切换和热母线切换。

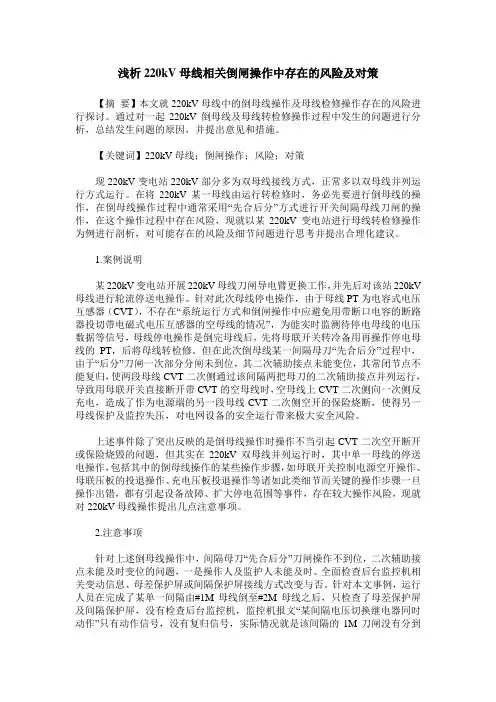

浅析220kV母线相关倒闸操作中存在的风险及对策【摘要】本文就220kV母线中的倒母线操作及母线检修操作存在的风险进行探讨。

通过对一起220kV倒母线及母线转检修操作过程中发生的问题进行分析，总结发生问题的原因，并提出意见和措施。

【关键词】220kV母线；倒闸操作；风险；对策现220kV变电站220kV部分多为双母线接线方式，正常多以双母线并列运行方式运行。

在将220kV某一母线由运行转检修时，务必先要进行倒母线的操作，在倒母线操作过程中通常采用“先合后分”方式进行开关间隔母线刀闸的操作，在这个操作过程中存在风险，现就以某220kV变电站进行母线转检修操作为例进行剖析，对可能存在的风险及细节问题进行思考并提出合理化建议。

1.案例说明某220kV变电站开展220kV母线刀闸导电臂更换工作，并先后对该站220kV 母线进行轮流停送电操作。

针对此次母线停电操作，由于母线PT为电容式电压互感器（CVT），不存在“系统运行方式和倒闸操作中应避免用带断口电容的断路器投切带电磁式电压互感器的空母线的情况”，为能实时监测待停电母线的电压数据等信号，母线停电操作是倒完母线后，先将母联开关转冷备用再操作停电母线的PT，后将母线转检修。

但在此次倒母线某一间隔母刀“先合后分”过程中，由于“后分”刀闸一次部分分闸未到位，其二次辅助接点未能变位，其常闭节点不能复归，使两段母线CVT二次侧通过该间隔两把母刀的二次辅助接点并列运行，导致用母联开关直接断开带CVT的空母线时，空母线上CVT二次侧向一次侧反充电，造成了作为电源端的另一段母线CVT二次侧空开的保险烧断，使得另一母线保护及监控失压，对电网设备的安全运行带来极大安全风险。

上述事件除了突出反映的是倒母线操作时操作不当引起CVT二次空开断开或保险烧毁的问题，但其实在220kV双母线并列运行时，其中单一母线的停送电操作，包括其中的倒母线操作的某些操作步骤，如母联开关控制电源空开操作、母联压板的投退操作、充电压板投退操作等诸如此类细节而关键的操作步骤一旦操作出错，都有引起设备故障、扩大停电范围等事件，存在较大操作风险，现就对220kV母线操作提出几点注意事项。

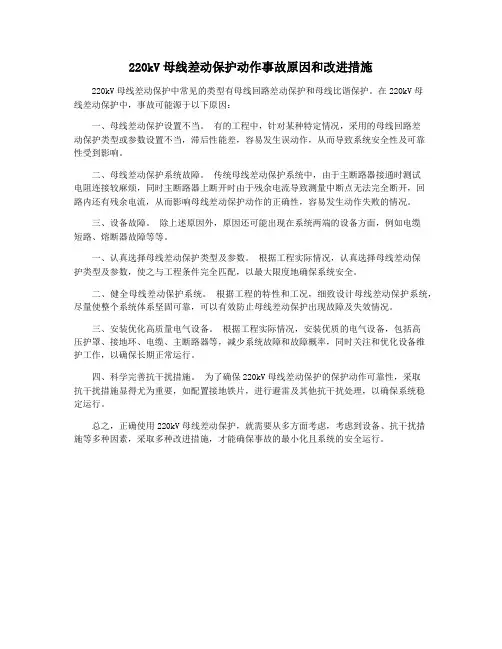

220kV母线差动保护动作事故原因和改进措施220kV母线差动保护中常见的类型有母线回路差动保护和母线比谐保护。

在220kV母线差动保护中，事故可能源于以下原因：一、母线差动保护设置不当。

有的工程中，针对某种特定情况，采用的母线回路差动保护类型或参数设置不当，滞后性能差，容易发生误动作，从而导致系统安全性及可靠性受到影响。

二、母线差动保护系统故障。

传统母线差动保护系统中，由于主断路器接通时测试电阻连接较麻烦，同时主断路器上断开时由于残余电流导致测量中断点无法完全断开，回路内还有残余电流，从而影响母线差动保护动作的正确性，容易发生动作失败的情况。

三、设备故障。

除上述原因外，原因还可能出现在系统两端的设备方面，例如电缆短路、熔断器故障等等。

一、认真选择母线差动保护类型及参数。

根据工程实际情况，认真选择母线差动保护类型及参数，使之与工程条件完全匹配，以最大限度地确保系统安全。

二、健全母线差动保护系统。

根据工程的特性和工况，细致设计母线差动保护系统，尽量使整个系统体系坚固可靠，可以有效防止母线差动保护出现故障及失效情况。

三、安装优化高质量电气设备。

根据工程实际情况，安装优质的电气设备，包括高压护罩、接地环、电缆、主断路器等，减少系统故障和故障概率，同时关注和优化设备维护工作，以确保长期正常运行。

四、科学完善抗干扰措施。

为了确保220kV母线差动保护的保护动作可靠性，采取抗干扰措施显得尤为重要，如配置接地铁片，进行避雷及其他抗干扰处理，以确保系统稳定运行。

总之，正确使用220kV母线差动保护，就需要从多方面考虑，考虑到设备、抗干扰措施等多种因素，采取多种改进措施，才能确保事故的最小化且系统的安全运行。

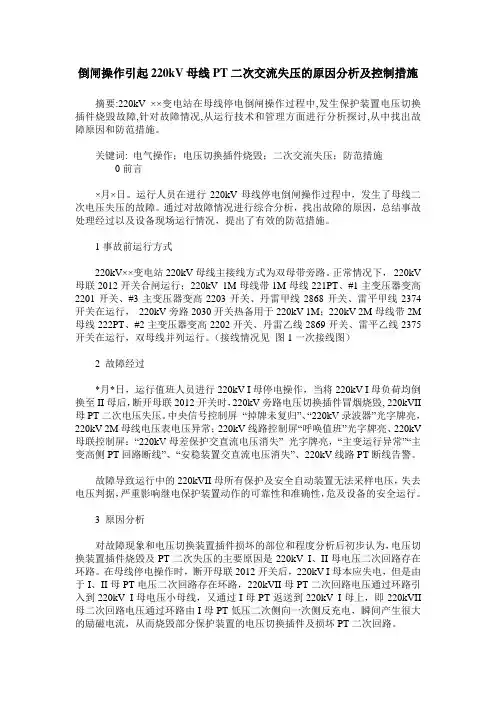

倒闸操作引起220kV母线PT二次交流失压的原因分析及控制措施摘要:220kV ××变电站在母线停电倒闸操作过程中,发生保护装置电压切换插件烧毁故障,针对故障情况,从运行技术和管理方面进行分析探讨,从中找出故障原因和防范措施。

关键词: 电气操作；电压切换插件烧毁；二次交流失压；防范措施0前言×月×日。

运行人员在进行220kV母线停电倒闸操作过程中，发生了母线二次电压失压的故障。

通过对故障情况进行综合分析，找出故障的原因，总结事故处理经过以及设备现场运行情况，提出了有效的防范措施。

1事故前运行方式220kV××变电站220kV母线主接线方式为双母带旁路。

正常情况下，220kV 母联2012开关合闸运行；220kV 1M母线带1M母线221PT、#1主变压器变高2201开关、#3主变压器变高2203开关、丹雷甲线2868开关、雷平甲线2374开关在运行，220kV旁路2030开关热备用于220kV 1M；220kV 2M母线带2M 母线222PT、#2主变压器变高2202开关、丹雷乙线2869开关、雷平乙线2375开关在运行，双母线并列运行。

（接线情况见图1一次接线图）2 故障经过*月*日，运行值班人员进行220kV I母停电操作，当将220kV I母负荷均倒换至II母后，断开母联2012开关时，220kV旁路电压切换插件冒烟烧毁, 220kVII 母PT二次电压失压。

中央信号控制屏“掉牌未复归”、“220kV录波器”光字牌亮，220kV 2M母线电压表电压异常；220kV线路控制屏“呼唤值班”光字牌亮、220kV 母联控制屏：“220kV母差保护交直流电压消失” 光字牌亮，“主变运行异常”“主变高侧PT回路断线”、“安稳装置交直流电压消失”、220kV线路PT断线告警。

故障导致运行中的220kVII母所有保护及安全自动装置无法采样电压，失去电压判据，严重影响继电保护装置动作的可靠性和准确性，危及设备的安全运行。

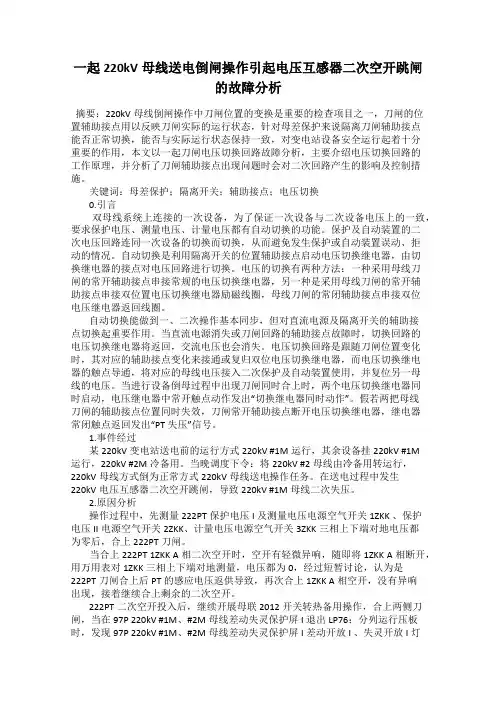

一起220kV母线送电倒闸操作引起电压互感器二次空开跳闸的故障分析摘要：220kV母线倒闸操作中刀闸位置的变换是重要的检查项目之一，刀闸的位置辅助接点用以反映刀闸实际的运行状态，针对母差保护来说隔离刀闸辅助接点能否正常切换，能否与实际运行状态保持一致，对变电站设备安全运行起着十分重要的作用，本文以一起刀闸电压切换回路故障分析，主要介绍电压切换回路的工作原理，并分析了刀闸辅助接点出现问题时会对二次回路产生的影响及控制措施。
