高层建筑的火灾自动报警与消防控制系统设计高层建筑的火灾自动报警与消防控制系统设计一、引言随着城市化进程的加快，高层建筑的数量逐渐增多，而高层建筑的火灾事故往往造成严重的人员伤亡和财产损失。
因此，设计一套可靠、高效的火灾自动报警与消防控制系统对于高层建筑的安全至关重要。
本文将从系统设计的角度出发，详细介绍高层建筑火灾自动报警与消防控制系统的设计要点。
二、主控室设计1. 主控室的位置主控室应位于高层建筑的地面或底层，便于管理和监控整个火灾报警系统。
2. 主控室设备主控室应配备一台主控器和相应的监控设备、报警设备和控制设备。
主控器需要有强大的处理能力和扩展性，能够连接多个监控设备、报警设备和控制设备，并进行联动控制。
3. 主控室操作者主控室应有专门的操作者，能够熟悉系统的使用和维护，并能快速做出正确的决策。
三、火灾自动报警系统设计1. 火灾自动探测器布置根据高层建筑的特点和火灾排烟的路径，合理布置火灾自动探测器。
常见的火灾自动探测器包括感烟探测器、感温探测器和气体探测器等。
2. 报警联动通过主控器将火灾自动探测器与报警设备、应急疏散设备和消防设备进行联动。
当火灾自动探测器检测到火灾信号时，主控器应及时发出报警信号，并启动应急疏散设备和消防设备。
四、消防控制系统设计1. 消防设备自动控制消防设备包括消防水泵、消防喷淋系统、消防卷帘门等。
通过主控器实现对这些消防设备的自动控制，当发生火灾时，主控器应及时启动相应的消防设备进行灭火和防火。
2. 通风控制高层建筑的火灾排烟是非常重要的，通过控制通风设备的开闭，可以有效排出烟雾和有害气体，防止火势蔓延。
3. 电气设备控制高层建筑的消防设备和通风设备通常需要使用电力，为了确保这些设备的正常运行，应设计相应的电气设备控制机制，能够及时供电并保证设备的运行稳定。
五、系统维护与管理1. 定期检修与维护定期对火灾自动报警与消防控制系统进行检修和维护，确保设备的正常运行和灵敏度不受影响。
关于高层建筑的火灾自动报警与消防控制系统设计高层建筑的消防控制系统设计是非常重要的，它可以及时检测火灾并发出报警信号，保护人员的生命安全和减少财产损失。
本文将详细介绍高层建筑的火灾自动报警与消防控制系统的设计。
高层建筑火灾自动报警系统应包括火灾探测器、报警控制器、报警信号传输设备和应急电源等主要组成部分。
在设计时，需要根据建筑的结构和用途选择合适的探测器和报警设备。
针对高层建筑，应选用可靠性高、误报率低的火灾探测器。
常用的火灾探测器有光电感烟火灾探测器、热电偶火灾探测器和火焰探测器等。
这些探测器可以监测空气中的烟雾、温度和火焰等指标，一旦监测到异常情况就会发出报警信号。
报警控制器是火灾自动报警系统的核心设备，它能对接收到的报警信号进行处理和判断，并控制报警信号的传输和应急设备的启动。
报警控制器应该具备可靠工作、防误报、自动消音、自动复位等功能。
同时，它还应与消防控制中心和应急疏散系统相连，以便通过中心控制和指挥火灾应对工作。
报警信号传输设备是将报警信号传输给消防控制中心和其他相关人员的设备。
常用的传输方式有有线传输、无线传输和网络传输等。
传输设备应具备稳定可靠、高速传输的特点，以确保报警信息及时到达。
应急电源是为了保证火灾自动报警与消防控制系统在停电时仍能正常工作而设计的。
应急电源可以是电池、柴油发电机或太阳能电池等，应能保证火灾自动报警系统的运行时间，以便及时发出报警信号和控制火灾。
除了火灾自动报警系统，高层建筑还需要配备灭火设备、疏散通道和自动喷水系统等消防控制设施。
这些设施可以与火灾自动报警系统配合使用，提高火灾应对的效果。
在设计火灾自动报警与消防控制系统时，需要根据高层建筑的具体情况和需求进行选择和布置。
在系统运行中，还需要定期检查和维护，以确保设备的正常运行和报警功能的可靠性。
总之，高层建筑的火灾自动报警与消防控制系统是保障人员生命安全和减少财产损失的关键设备。
通过合理的设计和配置，可以及时发现火灾并采取措施，有效地控制火灾的蔓延和扩散。
高层民用建筑火灾自动报警系统的设计背景介绍随着社会的快速发展，高层民用建筑的数量不断增加。
然而，由于高层建筑存在的固有风险，在火灾发生时，人们的逃生和救援都面临着很大的困难。
因此，高层民用建筑火灾自动报警系统的设计变得尤为必要。
本文将介绍高层民用建筑火灾自动报警系统的设计，旨在提高火灾的及时性和准确性，更好地保护公众的生命财产安全。
报警系统功能设计高层民用建筑火灾自动报警系统应具备以下基本功能：1.检测火灾：火灾自动报警系统应该能够可靠地检测火灾信号，包括烟雾、温度等。
2.处理报警信息：当系统检测到火灾信号时，应该及时处理报警信息，并向指定的监控中心报警，以保证火灾信息的及时传递。
3.发出警报和提醒：火灾自动报警系统应该能够发出明显的警报以及提醒，警告人们尽快撤离。
4.提供疏散指示：火灾自动报警系统应该能够向疏散指示灯、语音提示器等设备发送指令，以便指示人们安全疏散。
报警系统设计方案火灾检测在高层民用建筑火灾自动报警系统中，火灾探测器是必不可少的一部分。
火灾探测器常见的种类有光电式、离子式、红外线式等。
光电式火灾探测器可以检测烟雾，其原理是利用光束与光敏元件发生反应来检测火灾。
一旦探测到烟雾的存在，探测器就会自动地发出警报，并发送信号到主控板，以便进一步处理报警信息。
离子式火灾探测器能够检测空气中的离子，当离子浓度达到一定程度时，就会发出报警信号。
它的优点是灵敏度高、反应速度快，但是它也有着易误报和易污染的缺点。
红外线式火灾探测器可以检测火焰的辐射。
它适用于监控大面积的空间，如机房、仓库等。
在选择火灾探测器时，需要考虑楼层高度、使用环境等因素，以确保系统的准确性和可靠性。
声光警报器声光警报器是火灾自动报警系统中最常见的警报设备，它能够在第一时间内发出醒目的声光信号，提醒人们及时逃离火灾现场。
在设计声光警报器时，需要注意以下几点：1.声音和光线的强度：要考虑到室内的环境噪声和灯光，以便确保声音和光线的强度足够大，以吸引人们的注意。
高层建筑的火灾自动报警与消防控制系统设计高层建筑的火灾自动报警与消防控制系统设计随着城市化的快速发展，高层建筑在我们的生活中扮演着越来越重要的角色。
然而，高层建筑在火灾发生时面临着更大的挑战和威胁。
因此，为了保护人们的生命财产安全，高层建筑需要配备高效可靠的火灾自动报警与消防控制系统。
火灾自动报警与消防控制系统是一种可以自动检测和报告火灾情况，并对火灾进行有效控制和应对的系统。
下面是一个针对高层建筑的火灾自动报警与消防控制系统的设计方案。
首先，为了确保系统的可靠性和及时性，系统应该采用先进的感知技术。
目前市面上常用的感知技术包括烟雾探测器、温度探测器、气体探测器等。
这些感知设备应该广泛布置在高层建筑各个楼层的关键区域，如走廊、电梯间、疏散通道等。
同时，应该使用网络技术将这些感知设备连接到主控制中心，以确保实时的数据传输和处理。
其次，主控制中心是整个系统的核心。
它应该能够接收和处理来自各个感知设备的数据，并根据一定的算法判断是否发生火灾。
一旦系统检测到火灾，主控制中心应该立即触发报警装置并向相关人员发送报警信息。
报警装置可以包括声音报警、闪光灯报警、紧急广播等，以确保人们能够迅速得到火灾的警示，并采取应对措施。
同时，为了对火灾进行有效地控制和扑灭，系统应该配备灭火设备和自动喷水灭火系统。
高层建筑通常采用自动喷水灭火系统，该系统可以自动触发喷水装置，将火灾扑灭或者控制住。
此外，系统还可以配备消防水系统、防烟排烟系统、防火卷帘等设备，以加强火灾控制的效果。
为了保证系统的操作便捷性和灵活性，可以将火灾自动报警与消防控制系统与建筑物的管理系统进行整合。
这样，系统管理员可以通过集成控制界面监控和管理整个系统的运行状态。
管理系统还可以提供火灾预警、火灾报警记录、故障诊断等功能。
此外，为了防止误报和误操作，系统应该配备严格的权限访问控制机制。
只有授权人员才能够对系统进行设置和操作。
同时，系统还可以记录每一次操作的时间、操作人员和操作内容，以便后续追溯和审查。

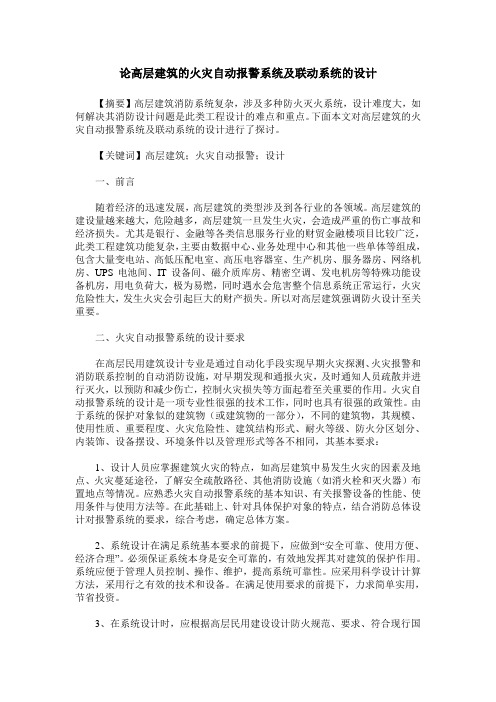

论高层建筑的火灾自动报警系统及联动系统的设计【摘要】高层建筑消防系统复杂，涉及多种防火灭火系统，设计难度大，如何解决其消防设计问题是此类工程设计的难点和重点。
下面本文对高层建筑的火灾自动报警系统及联动系统的设计进行了探讨。
【关键词】高层建筑；火灾自动报警；设计一、前言随着经济的迅速发展，高层建筑的类型涉及到各行业的各领域。
高层建筑的建设量越来越大，危险越多，高层建筑一旦发生火灾，会造成严重的伤亡事故和经济损失。
尤其是银行、金融等各类信息服务行业的财贸金融楼项目比较广泛，此类工程建筑功能复杂，主要由数据中心、业务处理中心和其他一些单体等组成，包含大量变电站、高低压配电室、高压电容器室、生产机房、服务器房、网络机房、UPS电池间、IT设备间、磁介质库房、精密空调、发电机房等特殊功能设备机房，用电负荷大，极为易燃，同时遇水会危害整个信息系统正常运行，火灾危险性大，发生火灾会引起巨大的财产损失。
所以对高层建筑强调防火设计至关重要。
二、火灾自动报警系统的设计要求在高层民用建筑设计专业是通过自动化手段实现早期火灾探测、火灾报警和消防联系控制的自动消防设施，对早期发现和通报火灾，及时通知人员疏散并进行灭火，以预防和减少伤亡，控制火灾损失等方面起着至关重要的作用。
火灾自动报警系统的设计是一项专业性很强的技术工作，同时也具有很强的政策性。
由于系统的保护对象似的建筑物（或建筑物的一部分），不同的建筑物，其规模、使用性质、重要程度、火灾危险性、建筑结构形式、耐火等级、防火分区划分、内装饰、设备摆设、环境条件以及管理形式等各不相同，其基本要求：1、设计人员应掌握建筑火灾的特点，如高层建筑中易发生火灾的因素及地点、火灾蔓延途径，了解安全疏散路径、其他消防设施（如消火栓和灭火器）布置地点等情况。
应熟悉火灾自动报警系统的基本知识、有关报警设备的性能、使用条件与使用方法等。
在此基础上、针对具体保护对象的特点，结合消防总体设计对报警系统的要求，综合考虑，确定总体方案。
高层建筑火灾自动报警及消防联动系统设计简析摘要：研究高层建筑的火灾自动报警设计，是保证高层建筑安全使用的重要内容。
本文作者对高层建筑消防报警系统设计进行了简要分析，供设计同行参考。
关键字：高层建筑；消防；火灾自动报警及消防联动系统设计引言随着经济的快速发展，建筑向高层发展的速度也随之加快。
在高层民用建筑中，完善合理的电气防火设计能够有效的避免发生电气事故火灾，同时如果一旦发生火灾，也能够使建筑物内各种消防用电设备持续可靠运行，及时有效的疏散人员、物资和控制火势的蔓延。
火灾自动报警及消防联动系统，是人们为了火灾的先期预报、火灾的及时扑灭、保障人身和财产安全而设置在建筑物中或其他场所的一种自动消防设施，是人类同火灾作斗争的有力工具。
研究高层建筑的火灾自动报警设计，是保证高层建筑安全使用的重要内容。
1 高层建筑火灾特点1.1 火势凶猛且蔓延极快现代高层建筑装修材料以及建筑内的办公设备大量为有机材料或可燃易燃物，这些材料一旦着火，容易引起火灾的猛烈燃烧及高速蔓延。
烟囱效应，一旦高层建筑发生火灾，整个建筑犹如一个竖立的大烟囱，将火、烟向上抽，加快了火势的纵向蔓延。
建筑内的楼梯间、各种竖井、天井、空调风道、建筑外墙的窗户等都是火灾蔓延的途径。
风速也是建筑的火灾蔓延重要因素，高层建筑越高，风速越快，一旦发生火灾，其蔓延速度也越快。
1.2 人员疏散困难高层建筑是人员密集场所，疏散垂直距离远，人员疏散时间长，火灾时仅依靠疏散通道进行人员疏散到安全区域，十分困难。
再加上火灾时烟雾影响，人员慌乱，更增加了疏散难度。
1.3 火灾扑救困难高层建筑扑救外部设施主要依靠消防云梯、灭火水枪，但受到建筑高度，周围环境限制及火灾时难以接近因素的影响，灭火能力大大减弱，并且由于火势快，等消防人员到达现场，火灾已蔓延开来。
因此主要依靠建筑内部的消防灭火设施进行扑救。
由以上特点可以看出，高效的自动消防系统对于高层建筑火灾的预防及扑救十分重要，对火灾的早发现，早扑救起着决定性的作用。
高层建筑火灾自动报警及消防联动系统设计简析摘要：研究高层建筑的火灾自动报警设计，是保证高层建筑安全使用的重要内容。
本文作者对高层建筑消防报警系统设计进行了简要分析，供设计同行参考。
关键字：高层建筑；消防；火灾自动报警及消防联动系统设计中图分类号：[tu208.3] 文献标识码：a 文章编号：引言随着经济的快速发展，建筑向高层发展的速度也随之加快。
在高层民用建筑中，完善合理的电气防火设计能够有效的避免发生电气事故火灾，同时如果一旦发生火灾，也能够使建筑物内各种消防用电设备持续可靠运行，及时有效的疏散人员、物资和控制火势的蔓延。
火灾自动报警及消防联动系统，是人们为了火灾的先期预报、火灾的及时扑灭、保障人身和财产安全而设置在建筑物中或其他场所的一种自动消防设施，是人类同火灾作斗争的有力工具。
研究高层建筑的火灾自动报警设计，是保证高层建筑安全使用的重要内容。
1 高层建筑火灾特点1.1 火势凶猛且蔓延极快现代高层建筑装修材料以及建筑内的办公设备大量为有机材料或可燃易燃物，这些材料一旦着火，容易引起火灾的猛烈燃烧及高速蔓延。
烟囱效应，一旦高层建筑发生火灾，整个建筑犹如一个竖立的大烟囱，将火、烟向上抽，加快了火势的纵向蔓延。
建筑内的楼梯间、各种竖井、天井、空调风道、建筑外墙的窗户等都是火灾蔓延的途径。
风速也是建筑的火灾蔓延重要因素，高层建筑越高，风速越快，一旦发生火灾，其蔓延速度也越快。
1.2 人员疏散困难高层建筑是人员密集场所，疏散垂直距离远，人员疏散时间长，火灾时仅依靠疏散通道进行人员疏散到安全区域，十分困难。
再加上火灾时烟雾影响，人员慌乱，更增加了疏散难度。
1.3 火灾扑救困难高层建筑扑救外部设施主要依靠消防云梯、灭火水枪，但受到建筑高度，周围环境限制及火灾时难以接近因素的影响，灭火能力大大减弱，并且由于火势快，等消防人员到达现场，火灾已蔓延开来。
因此主要依靠建筑内部的消防灭火设施进行扑救。
由以上特点可以看出，高效的自动消防系统对于高层建筑火灾的预防及扑救十分重要，对火灾的早发现，早扑救起着决定性的作用。
关于高层建筑的火灾自动报警与消防控制系统设计
参考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
关于高层建筑的火灾自动报警与消防控制系统设计参考文本
使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、前言：
由于城市现代化的发展，高层建筑越来越多，根据有
关规范的要求，在这些建筑里要设火灾自动报警系统。
在
此，本人仅以火灾自动报警和消防联动控制系统设计方面
谈一下个人对这类设计的一些看法。
二、工程实例概况：
中基财富花园位于北京亚运村附近，整个工程由主楼
和附楼组成，地下二层为人防，地下一层为停车库和设备
用房，1层～4层为商场，5层～22层为住宅，附楼设有水
泵房、变电所、锅炉房、行政办公室等，总建筑面积
50000平方米。
三、火灾自动报警及消防联动控制系统的设计：
1. 方案的确定：
在设计火灾自动报警及消防联动控制系统时，首先明确建筑物本身建筑特点和功能特点，了解该建筑的防火工程设计中其它专业的设施，尤其是设备（通风、水）专业对于电气专业的设计要求，然后根据有关规范对建筑物定性，确定系统的总体结构。
根据《高层民用建筑设计防火规范》和《火灾自动报警系统设计规范》，该工程为二类高层建筑，是二级火灾自动报警保护对象。
本建筑的火灾自动报警及消防联动控制系统采用集中报警系统，它有下列部分组成
A. 消防控制室（设于首层）：内设集中报警控制器，总线联动控制盘和多线联动控制盘，消防电话总机、火灾广播设备。
B. 探测回路：
1.感温探测器：设于地下停车库和其它平时有烟场所。
2.感烟探测器：设于住宅部分的电梯前室、公共走道、疏散楼梯，商场的经营大厅及除卫生间外的所有房间、消防泵房、变配所、电梯机房、值班室等所有公建用房。
3. 消火栓按钮：所有消火栓（水道专业提供）内。
4. 手动报警按钮：地下车库存、商场及住宅部分的公共区域。
5. 水流指示器和湿式报警阀：水道专业提供位置。
C. 控制回路：
1.消防广播和声光报警器：设置部位同探测器。
2.防火卷帘门：设于地下车库和商场。
3.正压送风机：调于屋顶。
4.排烟风机：由通风专业提供，含排烟口和防火阀。
D．其它：应急照明和疏散指示照明，设置部位如下：
1.消防电梯：由建筑专业提供。
地下车库、商场、住宅部分的公共走廊、电梯前室和疏散楼梯。
该自动报警和消防联动控制系统所要完成的任务为：控制中心对探测回路进行巡测，当某一探测区域内着火，该处探测器采集到现场信号，并立即把信号发回控制中心的控制器，控制器将此信号进行判断，确认着火后，向火灾现场发出声光报警信号和火灾应急广播；另外联动控制向需要联动的消防设备发出执行信号，包括点燃应急照明和疏散指示器照明；启动消防护泵和正应送风机；启动火灾现场的排烟风机，打开相关的排烟口和防火阀；迫降电梯并使消防电梯处于待命状态；切断非消防电源，消灭初期火灾。
2.控制中心的组成、功能、特点：
控制中心设于首层，双路电源供电，末端自动切换，其组成前面已述。
在本设计中选用的火灾报警控制器为SAN040型智能火灾报警控制器，8回路设计，每回路127
个地址编码，只需一台控制器。
系统结构简单，可靠性高，将SAN100型联动控制盘通过内部标准RS—232口与本控制器连接，可组成全总线式报警联动控制器，一改过去报警、联动双总线的控制模式，联动控制模块、监视模块与各探测器使用同一总线，其联动点可在8个回路中任意分配，使工程布线大为简化，其主要特点有：a.采用微电脑控制，配置32Kbyte高性能监控软件，总线数据传输采用PWM方式，抗干扰性强；b.与探测器及模块的连接采用无极性二总线方式，用树枝或环形结构均可；c.内设运行存贮器（即黑匣子）且不会因断电而丢失，为分析火灾原在提供可靠依据；d.自动检测功能；e.可对任意数量的探测器进行“开启”或“隔离”操作。
本设计中选用的联动控制为SAN100型，其特点为：A.插箱式结构，可根据受控设备的数量任意组合；b.联动设备通过模块与探测器挂接在同一总线上，实现全总线
控制方式；c.“自动”、“手动”及“禁止”转换开关的设计，可杜绝误操作。
本设计选取用的多线制动控制盘采用SAN110型，专门用来控制消防系统中的主要消防设备，如消防泵、排烟机、送风机等，与SAN040控制器配接后，通过联动逻辑关系实现对联动设备的自动联动控制，也可利用联动控制盘上的启动按键对联动设备进行手动控制。
3.探测回路：
探测回路包括探测器、手动报警按钮、消火栓按钮、水流指示器、压力开关等，其产口的选型在此不再赘述，需要强调的是手动报警按钮应设在各层出入口明显位置，高度1.5米，并满足在一个防火分区内任何位置到最邻近的手报按钮的步行距离不大于25米（在这一点上执行的是JGJ/T16—92,国标GB50116—98要求的是30米）。
4.消防广播系统和警报装置：
本设计装置了总线消防广播系统，消防广播平时兼作背景音乐和正常广播，发生火灾时，由控制中心输出单元通过信号线相关声光报警驱动模块或总线消防广播模块发出指令，若地下室发生火灾，则接通地下各层及首层；若首层发生火灾，则接通地下各层，首层及二层；若二层或二层以上发生火灾，应先接通火灾层及相邻的上、下层，以帮助现场人员疏散逃生，消防广播扬声器不应低于3W，且应满足在一个防火分区内任何位置到邻近的扬声器的步行距离不大于25米的要求。
根据各层建筑的格局，每层设置了若干数量的总线消防广播模块，对各层的扬声器分区域进行控制。
为确保在火灾时报警区域发送火灾警报信叫，本设计除了设置灭火应急广播系统外，还在各报警区域内主要通道进出口、楼梯口、电梯前室、手报按钮及消火栓按钮旁设置了一定数量的火灾警报装置，如电铃声光讯响等。
5.消防电话系统：
消防电话系统为多线制消防电话系统，根据工程需要的数量来确定电话主机的容量，按照规范要求，设计中在消防水泵房、变配电所、主要通风和空调机房、电梯机房、值班室、控制中心设置了消防电话分机；在各层的手动报警按钮处设电话插孔，由控制中心电话总机以放射式布线，引至消防电话分机和电话插孔。
消防电话总机与电话分机或电话插孔之间呼叫方式是直通的，线路为独立布线，是独立的消防通信网络。
由于地上各层的层面积并不是很大，根据建筑的格局部分的电话插孔合用一个电话回路，控制中心电话主机的容量要求为大于60路，最后选取用主机容量为80路。
6. 消防联动控制系统：
消防联动控制系统就是控制中心输出单元，是消防设备，非消防设备发出控制信号的。
是在对火灾确认后的处
理单元，消防联动控制系统这一职能决定了它工作可靠性是相当重要的，直接关系到消防灭火工作的成败。
本设计的消防联动控制系统是总线制联动系统与多线系统相接合的联动控制系统。
在对火灾确认后，由它们根据水流指示器、湿示报警阀、消火栓按钮的动作情况启动消防水泵、喷淋泵、正压送风机、防排烟系统，启动报警装置，切换消防广播，迫降所明电梯，点燃应急照明，切断非消防电源等一系列消防措施。
需要特别强调的是，不管是总线联动系统的还是多线联动系统，设计时都必须和各个联动设备的一、二次线路的设计紧密结合，考虑该设备的控制需要控制中心发出几个命令，向控制中心返回几个状态信号，然后再选择满足上述要求的控制模块。
同时，根据有关规范要求，控制中心和消防泵、正压送风机、防排烟风机、应急照明、配电箱之间须有硬线连接，以保证控制中心对这些重要的消防
安全文书样本 QCT/FS-ZH-GZ-K363设备，即可以进行逻辑自动的联动控制，又可以手动操作即一对一直观的控制操作，并可以在控制盘上直接反映设备实时的工作状态，各个联动设备就地均设置手动操作按钮，以防消防控制中心操作失灵等意外情况发生时，就地仍然能有效对联动设备进行操作.
