最新PCB各工序知识介绍

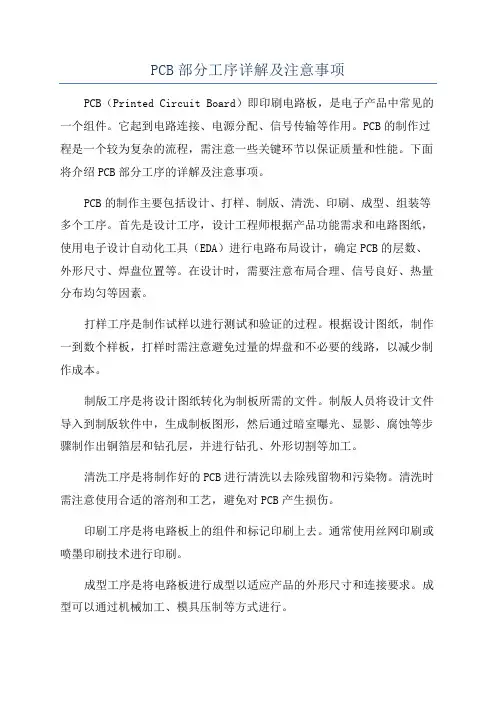

PCB部分工序详解及注意事项PCB（Printed Circuit Board）即印刷电路板，是电子产品中常见的一个组件。

它起到电路连接、电源分配、信号传输等作用。

PCB的制作过程是一个较为复杂的流程，需注意一些关键环节以保证质量和性能。

下面将介绍PCB部分工序的详解及注意事项。

PCB的制作主要包括设计、打样、制版、清洗、印刷、成型、组装等多个工序。

首先是设计工序，设计工程师根据产品功能需求和电路图纸，使用电子设计自动化工具（EDA）进行电路布局设计，确定PCB的层数、外形尺寸、焊盘位置等。

在设计时，需要注意布局合理、信号良好、热量分布均匀等因素。

打样工序是制作试样以进行测试和验证的过程。

根据设计图纸，制作一到数个样板，打样时需注意避免过量的焊盘和不必要的线路，以减少制作成本。

制版工序是将设计图纸转化为制板所需的文件。

制版人员将设计文件导入到制版软件中，生成制板图形，然后通过暗室曝光、显影、腐蚀等步骤制作出铜箔层和钻孔层，并进行钻孔、外形切割等加工。

清洗工序是将制作好的PCB进行清洗以去除残留物和污染物。

清洗时需注意使用合适的溶剂和工艺，避免对PCB产生损伤。

印刷工序是将电路板上的组件和标记印刷上去。

通常使用丝网印刷或喷墨印刷技术进行印刷。

成型工序是将电路板进行成型以适应产品的外形尺寸和连接要求。

成型可以通过机械加工、模具压制等方式进行。

组装工序是将电路板上的元器件进行焊接和连接。

组装通常分为手工焊接和自动化焊接两种方式，需要注意焊接温度、时间和方法，避免焊接不良或损坏元器件。

在PCB制作过程中，还有一些常见的注意事项需要注意。

首先是对PCB生产环境的要求，应保持室温、湿度和尘埃等环境因素的控制。

其次是对于材料的选择，应选择适合的基板材料、铜箔厚度和绝缘层材料。

此外，焊接时需注意焊接温度、时间、焊盘布局等参数，以确保焊接质量。

还需对PCB进行严格的控制和测试，确保产品的性能和质量。

总之，PCB制作过程是一项复杂且关键的工序，需要细心和耐心地处理每个环节。

PCB制造各工艺流程详解1.电路设计电路设计是PCB制造的第一步，主要包括电路原理图设计和PCB版图设计。

初步确定电路的整体结构和连接方式，并将其转化为电路原理图。

然后，根据原理图设计PCB版图，确定各个元件的位置、布局、连接线路等。

2.元件采购与预处理在制造之前，需要采购元件并进行预处理。

元件的选择应根据电路设计的要求和元件的性能特点进行，可以通过下单、议价等方式采购。

预处理包括清洗、修整等，确保元件的质量和可用性。

3.PCB制版PCB制版是将PCB电路设计转化为实体的过程。

首先，将设计好的PCB版图按照比例放大到实际大小，并在光板上通过紫外线曝光将图形转移到光敏胶上。

然后，通过化学反应，将光敏胶上的图形转移到铜层上。

最后，通过蚀刻和清洗等步骤去除不需要的铜层，形成电路板的导电部分。

4.元件贴装元件贴装是将预处理过的元件按照设计好的位置进行安装的过程。

首先将PCB放置在贴装机上，然后自动或手动将元件精确定位到指定的位置。

贴装完成后，通过焊接技术将元件固定在PCB上。

5.焊接焊接是将元件与PCB电路板连接的过程，常用的焊接方法有插针焊接、表面焊接和波峰焊接等。

插针焊接是将元件引脚插入PCB的插孔中，并通过加热使焊点形成连接。

表面焊接是将元件的焊脚与PCB表面的焊盘直接连接，通过加热和焊料实现焊接。

波峰焊接是将PCB放置在流动的焊料波中，通过焊料的表面张力使焊点形成连接。

6.表面处理表面处理是对PCB表面进行处理，以增加PCB的耐腐蚀性和导电性。

常用的表面处理方法有镀金、镀锡和喷涂等。

镀金是在PCB表面覆盖一层金属，提高导电性。

镀锡是在PCB表面覆盖一层锡，增加耐腐蚀性。

喷涂是在PCB表面喷涂一层保护层，防止腐蚀和污染。

7.调试与测试8.包装与出货最后，将经过调试和测试的PCB进行包装和出货。

包装可根据客户要求进行，常用的包装方式有盒装、袋装和盘装等。

出货时要确保包装的完好性，以防止在运输过程中受到损坏。

PCB部分工序详解及注意事项PCB（Printed Circuit Board）又称打印电路板，是电子产品中不可缺少的一个组成部分。

在电子产品的制造过程中，PCB工艺是十分重要的一部分。

以下是PCB工艺的详细解析及注意事项。

1.设计与制造准备PCB的设计是开始制造过程的第一步，需要使用电路设计软件进行原理图设计、布局布线、元件库管理等。

注意在设计过程中要遵循规范，确保电路板的可靠性和性能。

2.原材料准备PCB制造原材料包括基板、金属箔、光敏胶、阻焊油墨等。

基板可以选择FR-4、金属基板等，金属箔一般选用铜。

在这一步骤中，要验证原材料的质量，确保其符合要求。

3.板材切割板材切割是将大板材切割成多个小板材的过程。

切割要求精确，保证切割后的板材尺寸准确。

4.板表面处理板表面处理是为了去除杂质、增强沉金效果等。

常用的表面处理方法有化学清洗、机械磨砂、光刻以及浸金等。

表面处理的目的是为了提高电路板的可靠性和耐久性。

5.蚀刻蚀刻是将铜箔蚀刻成制定的线路形状的过程。

常用的蚀刻方法有湿法蚀刻和干法蚀刻。

在蚀刻过程中，要控制好蚀刻剂的浓度和时间，避免过蚀或欠蚀。

6.镀铜镀铜是为了增加线路的导电性能和保护线路不被氧化。

通过电化学方法，在铜箔表面镀一层铜。

在镀铜过程中需要控制好电流密度和镀铜时间，确保铜层的均匀性和厚度。

7.冲孔冲孔是为了在电路板上形成元件引脚的孔洞。

常用的冲孔方法有机械冲孔和激光冲孔。

在冲孔过程中要确保孔径准确，不得损坏板材。

8.焊接焊接是将元件连接到电路板上的过程。

焊接方法有手工焊接和机器焊接。

在焊接过程中，要控制好焊锡的温度和时间，避免焊接不良或短路等问题。

9.包覆胶包覆胶是为了保护电路板上的元件和线路，增强电路板的可靠性和稳定性。

常用的包覆胶有环氧树脂、硅胶等。

包覆胶需要控制好涂胶的厚度和均匀性。

10.后焊接处理后焊接处理包括焊盘复查、割锡、清洁、阻焊油墨涂覆等步骤。

焊盘复查是为了检查焊盘是否连接良好，割锡是为了去除多余的焊锡，清洁是为了去除焊接过程中产生的污垢，阻焊油墨涂覆是为了防止短路和氧化。

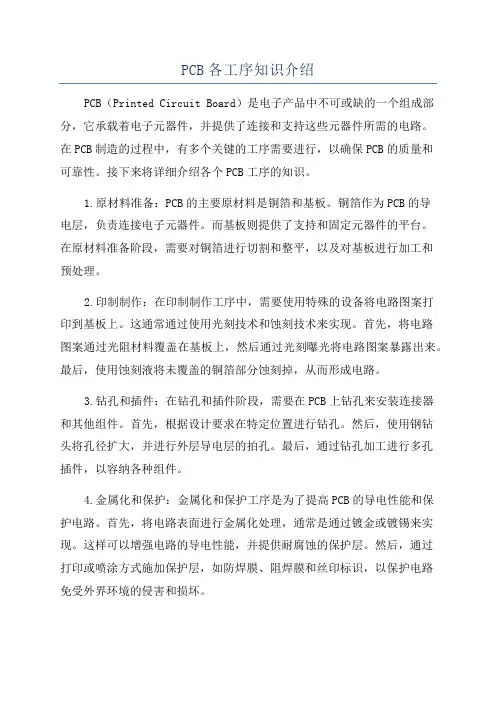

PCB各工序知识介绍PCB（Printed Circuit Board）是电子产品中不可或缺的一个组成部分，它承载着电子元器件，并提供了连接和支持这些元器件所需的电路。

在PCB制造的过程中，有多个关键的工序需要进行，以确保PCB的质量和可靠性。

接下来将详细介绍各个PCB工序的知识。

1.原材料准备：PCB的主要原材料是铜箔和基板。

铜箔作为PCB的导电层，负责连接电子元器件。

而基板则提供了支持和固定元器件的平台。

在原材料准备阶段，需要对铜箔进行切割和整平，以及对基板进行加工和预处理。

2.印制制作：在印制制作工序中，需要使用特殊的设备将电路图案打印到基板上。

这通常通过使用光刻技术和蚀刻技术来实现。

首先，将电路图案通过光阻材料覆盖在基板上，然后通过光刻曝光将电路图案暴露出来。

最后，使用蚀刻液将未覆盖的铜箔部分蚀刻掉，从而形成电路。

3.钻孔和插件：在钻孔和插件阶段，需要在PCB上钻孔来安装连接器和其他组件。

首先，根据设计要求在特定位置进行钻孔。

然后，使用钢钻头将孔径扩大，并进行外层导电层的拍孔。

最后，通过钻孔加工进行多孔插件，以容纳各种组件。

4.金属化和保护：金属化和保护工序是为了提高PCB的导电性能和保护电路。

首先，将电路表面进行金属化处理，通常是通过镀金或镀锡来实现。

这样可以增强电路的导电性能，并提供耐腐蚀的保护层。

然后，通过打印或喷涂方式施加保护层，如防焊膜、阻焊膜和丝印标识，以保护电路免受外界环境的侵害和损坏。

5.焊接和装配：在焊接和装配阶段，将电子元器件与PCB进行连接。

这个过程通常是通过使用焊锡来实现的。

首先，在PCB上涂上焊膏，并将元器件放置在正确的位置上。

然后，通过加热焊接区域，使焊膏熔化并形成连接。

最后，通过质量检测，确保焊接的质量和可靠性。

6.电测试和品质检验：在PCB制造的最后阶段，需要进行电测试和品质检验，以确保PCB的功能和质量。

电测试包括测试电路的连通性、导通和绝缘性能。

品质检验则包括外观检查、尺寸测量、绝缘电阻测试等。

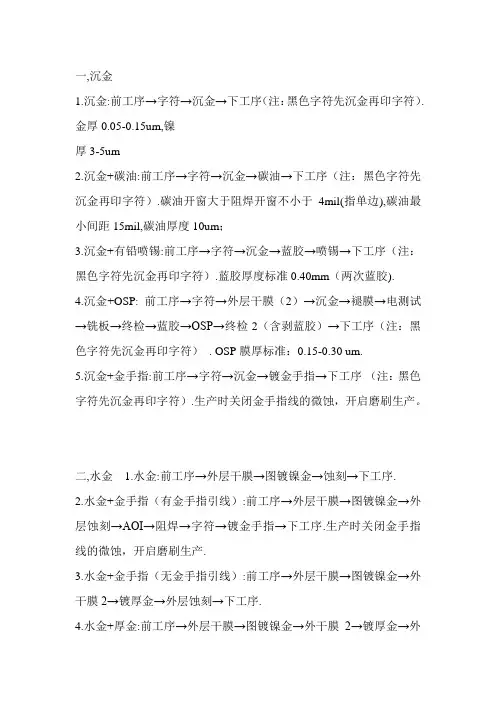

一,沉金1.沉金:前工序→字符→沉金→下工序（注：黑色字符先沉金再印字符）.金厚0.05-0.15um,镍厚3-5um2.沉金+碳油:前工序→字符→沉金→碳油→下工序（注：黑色字符先沉金再印字符）.碳油开窗大于阻焊开窗不小于4mil(指单边),碳油最小间距15mil,碳油厚度10um；3.沉金+有铅喷锡:前工序→字符→沉金→蓝胶→喷锡→下工序（注：黑色字符先沉金再印字符）.蓝胶厚度标准0.40mm（两次蓝胶).4.沉金+OSP: 前工序→字符→外层干膜（2）→沉金→褪膜→电测试→铣板→终检→蓝胶→OSP→终检2（含剥蓝胶）→下工序（注：黑色字符先沉金再印字符）. OSP膜厚标准：0.15-0.30 um.5.沉金+金手指:前工序→字符→沉金→镀金手指→下工序（注：黑色字符先沉金再印字符）.生产时关闭金手指线的微蚀，开启磨刷生产。

二,水金 1.水金:前工序→外层干膜→图镀镍金→蚀刻→下工序.2.水金+金手指（有金手指引线）:前工序→外层干膜→图镀镍金→外层蚀刻→AOI→阻焊→字符→镀金手指→下工序.生产时关闭金手指线的微蚀，开启磨刷生产.3.水金+金手指（无金手指引线）:前工序→外层干膜→图镀镍金→外干膜2→镀厚金→外层蚀刻→下工序.4.水金+厚金:前工序→外层干膜→图镀镍金→外干膜2→镀厚金→外层蚀刻→下工序.水金标准：金厚0.25-0.75um，镍厚3-5um .增加干膜2厚金菲林.5.水金+有铅喷锡:前工序→图镀镍金→外层蚀刻→外层AOI→阻焊→字符→印兰胶→喷锡→下工序.增加印蓝胶的菲林，蓝胶制作相邻位置连片制作，以便于后续剥蓝胶.蓝胶厚度标准0.40mm（两次蓝胶）.三,沉锡. 1.沉锡:锡厚度标准：0.8-1.2um.1）成品尺寸≥50X100mm （长边必须≥100mm，短边必须≥50mm): 前工序→字符→外形→电测→ 沉锡→电测试2→终检（2）成品尺寸＜50X100mm（长边＜100mm 或短边＜50mm):前工序→字符→电测→ 沉锡→外形→电测试2→终检.2.沉锡+碳油:碳油厚度10um.前工序→字符→碳油→电测→印兰胶→沉锡→电测试(2)→终检.增加印碳油的菲林；印炭油前需在火山灰磨板线清洗板面，关闭磨刷.四,沉银. 1.沉银:银厚度标准：0.10-0.30um；前工序→字符→外形→电测→半检→ 沉银→半检→电测试2→终检.2.沉银+碳油:碳油厚度10um.前工序→字符→碳油→电测→印兰胶→半检→沉银→半检→电测试2→终检.增加印碳油的菲林.印炭油前需在火山灰磨板线清洗板面，关闭磨刷.3.沉银+金手指:金手指标准：镍厚：3-5um；常规金厚0.25-0.75um；厚金0.8～1.5um .前工序→字符→镀金手指→外形→电测→（贴红胶带）→半检→ 沉银→半检→电测试（2）→终检.(所有沉银板必须先字符再沉银.)五.OSP 1.OSP:OSP膜厚标准：0.15-0.30um.前工序→铣板→终检→OSP→终检2→后工序.2.OSP+碳油:碳油厚度10um.前工序→字符→ 碳油→电测试→铣板→终检→OSP →终检2→ 后工序.增加印碳油的菲林.印炭油前需在火山灰磨板线清洗板面，关闭磨刷.3.OSP+镀金手指:金手指标准：镍厚：3-5um，常规金厚0.25-0.75um；厚金0.8～1.5um .前工序→字符→镀金手指→铣板→电测试→终检→OSP→终检2→后工序.生产时关闭金手指线的微蚀，开启磨刷生产.六,喷锡 1.喷锡(有铅):锡厚标准：2-40um.前工序→字符→喷锡→下工序.2.喷锡（无铅）:前工序→字符→喷锡→下工序.3.喷锡（有铅）+金手指:金手指标准：镍厚：3-5um，金厚0.25-0.75um前工序→字符→镀金手指→喷锡→下工序.4.喷锡（无铅）+金手指:前工序→字符→镀金手指→喷锡→下工序.5.碳油+喷锡（有铅）:碳油厚度10um.阻焊→字符→碳油→喷锡→下工序.增加印碳油的菲林.印炭油前需在火山灰磨板线清洗板面，关闭磨刷；6.碳油+喷锡（无铅）:(同上).七,全板镀厚金:硬金厚度标准：镍厚控制3-5um；常规厚金0.25-0.75um；超厚金0.8～2.0um.钻孔→沉铜→板镀→外光成像→图镀镍金（Cu/Ni/Au）→镀厚金→外层蚀刻→下工序.优缺点:.沉金:A.沉积层平整，有较强的硬度，表层不易擦花.2.有很好的导电性和多次焊接性能3.储存期长（1年以上）.1.生产成本高;2.流程控制比较困难;3.有潜在的黑垫缺陷;4.修理及返工困难;B.沉银:1.沉积层平整;2.有很好的导电性和焊接性;3.流程控制简单;4.返工和修理简单;1.储存期短（6~12个月）;2.不能多次焊接;3.银面易变黄;4.对储存环境和运输要求很高;C.OSP:1.生产成本低;2.流程控制简单;3.返工简单;1.储存期短;2.不能多次焊接;膜太薄，耐热冲击能力差.D.喷锡:1.生产成本低;2.有很好的导电性和焊接性;3.可多次焊接;4.储存期长（1年以上）1.喷锡表面平整性差;2.细间距加工困难;3.高温处理板易变形;4.含铅，严重污染环境;E.沉锡:1.流程控制简单;2.沉积层平整;3.有很好的导电性及焊接性;4.可多次焊接;5.储存期为一年;1.易擦花;2.有潜在的锡须生产的可能;。

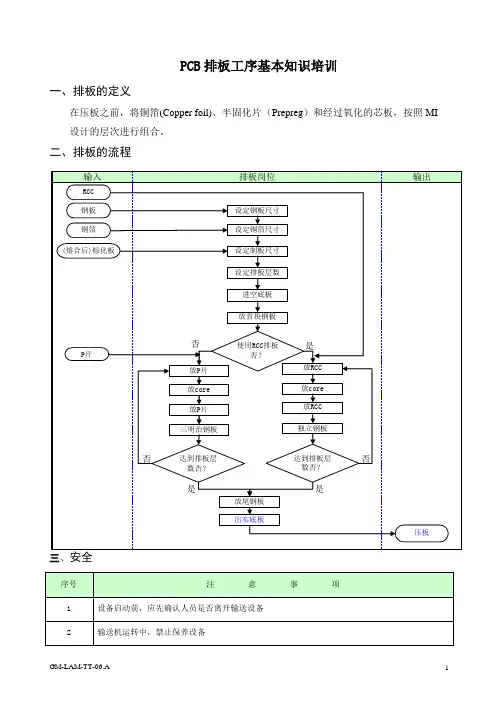

PCB排板工序基本知识培训一、排板的定义在压板之前，将铜箔(Copper foil)、半固化片（Prepreg）和经过氧化的芯板，按照MI 设计的层次进行组合。

二、排板的流程三、序号 注 意 事 项3 设备维护保养时，应先确认电源开关、空气开关是否关闭，才能进行保养工作4 输送机运转中，请勿靠近或触摸运转部分，以免发生危险5 输送设备运转当中，如遇故障，应立即切断电源通知维修部维修 6员工必须按照公司相关规定佩戴相应防护用具四、设备最大尺寸最小尺寸最大板厚最小板厚 自动排板线逢开/2007.1120”X24“18"X20"-0.05mm设备名称制造商设备型号设备设计能力安装年月五、物料名称英文名化学分子式包装形式性质保存期限备注RCC RCC /纸箱/<5℃,5个月P片Prepreg /纸箱/（20±1℃，55±5％）3个月49.5"宽幅铜箔copper foil /纸箱/（20±1℃，55±5％）22"/26"宽幅岗位名称生产设备参数制板层压厚度控制范围panels/book检查方式管理方法板厚≤0.8mm 11～120.8mm ＜板厚≤1.0mm 9～101.0mm ＜板厚≤1.2mm 7～81.2mm ＜板厚≤1.8mm 5～61.8mm ＜板厚4～5排板目视、设备自动计数排板岗位生产及品质检查记录层数排板机注：洁净房环境控制——温度：20℃±1℃；湿度：55％±5％。

七、保养八、过程产品品质控制8.1过程产品品质控制项目8.2.1所有接触板面、PP和RCC等材料的员工必须戴手套。

8.2.2操作员工双手拿P片，防止折伤。

8.2.3取core时，需要双手拿板，防止擦伤棕化膜。

8.2.4推车时，要求平稳，禁止突然快速启动或者停止，防止板移动而擦伤棕化膜。

8.2.5在牛皮纸上放置1张2oz的铜箔，防止牛皮纸纤维掉落在钢板或板面上形成板凹。

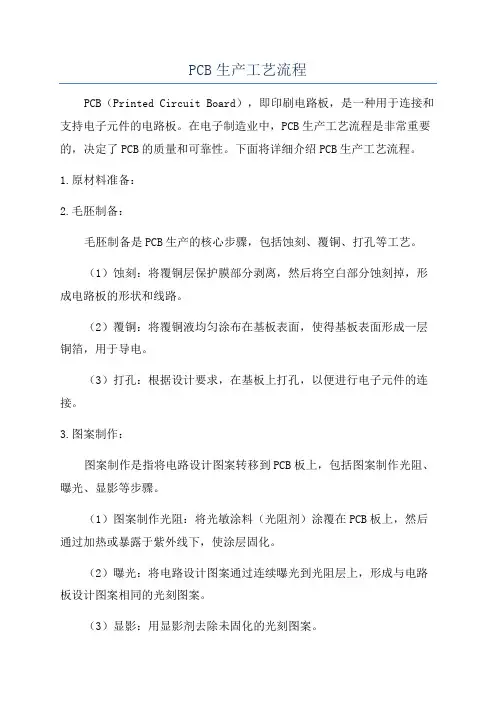

PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。

在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。

下面将详细介绍PCB生产工艺流程。

1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。

（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。

（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。

（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。

3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。

（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。

（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。

（3）显影：用显影剂去除未固化的光刻图案。

4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。

5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。

常用的镀金方法有化学镀金、电镀镀金和电镀锡等。

6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。

7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。

通常采用热浸镀锡或喷锡等方法。

8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。

9.修边：通过机器将PCB板修边成所需的形状和尺寸。

10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。

12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。

以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。

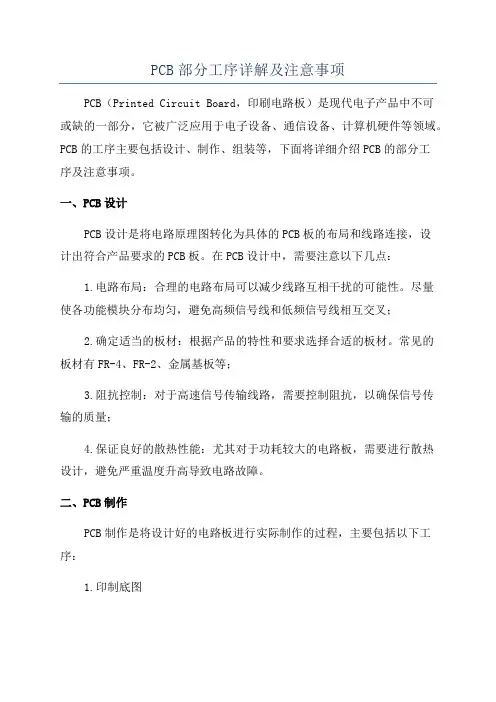

PCB部分工序详解及注意事项PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的一部分，它被广泛应用于电子设备、通信设备、计算机硬件等领域。

PCB的工序主要包括设计、制作、组装等，下面将详细介绍PCB的部分工序及注意事项。

一、PCB设计PCB设计是将电路原理图转化为具体的PCB板的布局和线路连接，设计出符合产品要求的PCB板。

在PCB设计中，需要注意以下几点：1.电路布局：合理的电路布局可以减少线路互相干扰的可能性。

尽量使各功能模块分布均匀，避免高频信号线和低频信号线相互交叉；2.确定适当的板材：根据产品的特性和要求选择合适的板材。

常见的板材有FR-4、FR-2、金属基板等；3.阻抗控制：对于高速信号传输线路，需要控制阻抗，以确保信号传输的质量；4.保证良好的散热性能：尤其对于功耗较大的电路板，需要进行散热设计，避免严重温度升高导致电路故障。

二、PCB制作PCB制作是将设计好的电路板进行实际制作的过程，主要包括以下工序：1.印制底图印制底图是将PCB设计图纸按照比例放大后在铜板上印制出来，通常使用光感材料进行印制，然后通过化学腐蚀去除不需要的铜涂层，形成待焊盘和导线线路。

2.电路制作电路制作是在印制底图的基础上，将元器件焊接到PCB板上，并连接各个元件之间的线路。

主要包括以下几个工序：a.黏贴：将电路板上的元器件和焊盘上的焊膏进行粘贴。

b.焊接：通过加热将焊膏熔化，并将焊盘和元器件焊接在一起。

c.点胶：对于需要固定元件的地方，如BGA封装，需要进行点胶固定。

d.贴片：将小型元器件使用贴片机粘贴到焊盘上。

e.焊接检测：焊接完毕后，需要进行焊点质量的检测，保证焊点质量。

三、PCB组装PCB组装是将制作好的PCB板安装到电子产品中的过程，主要包括以下几个工序：1.技术文件准备：准备PCB设计文件、元器件清单以及制程与质量控制文件等。

2.物料采购：根据元器件清单进行物料的采购，保证元器件的质量和数量的准确性。

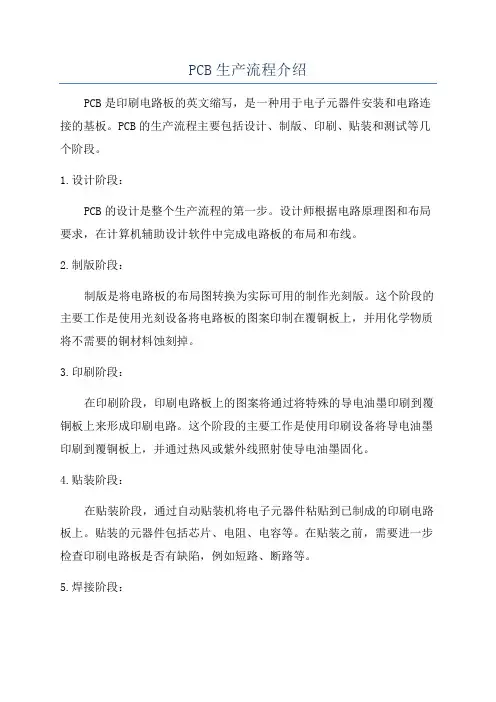

PCB生产流程介绍PCB是印刷电路板的英文缩写，是一种用于电子元器件安装和电路连接的基板。

PCB的生产流程主要包括设计、制版、印刷、贴装和测试等几个阶段。

1.设计阶段：PCB的设计是整个生产流程的第一步。

设计师根据电路原理图和布局要求，在计算机辅助设计软件中完成电路板的布局和布线。

2.制版阶段：制版是将电路板的布局图转换为实际可用的制作光刻版。

这个阶段的主要工作是使用光刻设备将电路板的图案印制在覆铜板上，并用化学物质将不需要的铜材料蚀刻掉。

3.印刷阶段：在印刷阶段，印刷电路板上的图案将通过将特殊的导电油墨印刷到覆铜板上来形成印刷电路。

这个阶段的主要工作是使用印刷设备将导电油墨印刷到覆铜板上，并通过热风或紫外线照射使导电油墨固化。

4.贴装阶段：在贴装阶段，通过自动贴装机将电子元器件粘贴到已制成的印刷电路板上。

贴装的元器件包括芯片、电阻、电容等。

在贴装之前，需要进一步检查印刷电路板是否有缺陷，例如短路、断路等。

5.焊接阶段：在焊接阶段，通过波峰焊接机将贴装完成的电子元器件与印刷电路板焊接在一起。

焊接的方法通常有浸锡法和无铅焊接法两种。

焊接完成后，需要进行视觉检测和电气性能测试，以确保焊接的质量和可靠性。

6.测试阶段：在测试阶段，对已制成的印刷电路板进行电气性能测试，以确保其功能正常。

测试方法包括功能测试、电气测试和可靠性测试等。

7.包装阶段：以上是PCB的主要生产流程介绍。

每个阶段都需要严格的操作和控制，以确保PCB的质量和性能。

同时，随着科技的进步，PCB的生产流程也在不断发展和改进，以满足日益复杂的电子产品需求。

pcb专业知识及工艺流程PCB，即印刷电路板，是一种重要的电子部件，其工艺流程较为复杂，下面简要介绍PCB的工艺流程：1. 内层处理：这个阶段主要对PCB基板进行裁剪和表面处理。

裁剪是为了将基板裁剪成生产所需的尺寸。

表面处理则包括清洁PCB基板表面，去除表面污染物，为后续的压膜和曝光做准备。

2. 压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。

3. 曝光：使用曝光设备利用紫外光对覆膜基板进行曝光，从而将基板的图像转移至干膜上。

4. 显影、蚀刻、去膜：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。

5. 内检：这个阶段主要是为了检测及维修板子线路。

包括AOI光学扫描和VRS检修。

AOI光学扫描可以将PCB板的图像与已经录入好的良品板的数据做对比，以便发现板子图像上面的缺口、凹陷等不良现象。

VRS检修则是将AOI检测出的不良图像资料传至VRS，由相关人员进行检修。

6. 压合：将多个内层板压合成一张板子。

这个阶段包括棕化和铆合。

棕化可以增加板子和树脂之间的附着力，以及增加铜面的润湿性。

铆合则是将PP 裁成小张及正常尺寸。

7. 外层处理：包括电镀、蚀刻、退膜等步骤。

电镀是为了在铜表面上覆盖一层金属，以增强导电性。

蚀刻则是将不需要的铜部分去除，留下所需的电路。

退膜则是将覆盖在电路上的保护膜去除。

8. 阻焊、字符：在电路板上涂上阻焊剂和字符，以保护电路和标识电路。

9. 成形、检测：将电路板切割成所需形状并进行检测。

检测包括外观检测和功能检测，以确保电路板的品质和性能符合要求。

10. 包装：将合格的电路板进行包装，以便运输和储存。

以上是PCB的工艺流程简介，供您参考，建议查阅PCB相关的书籍或咨询专业人士以获取更全面和准确的信息。

PCB电路板工艺流程
本文主要介绍：单面电路板、双面板喷锡板、双面板镀镍金、多层板喷锡板、多层板镀镍金、多层板沉镍金板；这几种电路板不同的工艺流程做具体的介绍。

1、单面板工艺流程
下料磨边→钻孔→外层图形→(全板镀金)→蚀刻→检验→丝印阻焊→(热风整平)→丝印字符→形状加工→测试→检验。

2、双面板喷锡板工艺流程
下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→形状加工→测试→检验。

3、双面板镀镍金工艺流程
下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→形状加工→测试→检验。

4、多层板喷锡板工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→形状加工→测试→检验。

5、多层板镀镍金工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层
压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→形状加工→测试→检验。

6、多层板沉镍金板工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→形状加工→测试→检验。

PCB工艺流程全面介绍1. 设计阶段PCB设计是整个PCB制造过程的第一步。

在这一阶段，工程师首先根据电路原理图进行布线设计，确定电路的连接和布局。

然后利用CAD软件完成电路板的布局设计，包括元器件的位置和连接方式等。

2. 制作阶段PCB制作包括制版、印刷、腐蚀和钻孔等工序。

首先在铜箔基板上涂覆一层光敏胶，然后将设计好的图案用UV曝光到光敏胶上，形成一个图案。

接着用化学溶剂将未曝光的部分去除，再进行铜板腐蚀，去掉多余的铜箔。

最后进行钻孔、镀锡等步骤，完成电路板的制作。

3. 检查阶段在制作完成后，需要进行丝印、检查和打磨等工序，确保电路板的质量符合要求。

同时还需要进行电气性能测试，以及外观和尺寸的检查。

4. 组装阶段组装阶段包括贴片和焊接等工序。

首先需要将元器件（如电阻、电容等）贴上PCB板上的焊盘，然后通过波峰焊或热风烙铁等方式进行焊接，固定元器件并形成电气连接。

5. 测试阶段最后需要进行电路板的功能测试，确保电路的正常工作。

如果有缺陷或问题，需要修复或更换不合格的元器件。

综上所述，PCB工艺流程包括设计、制作、检查、组装和测试等多个环节，需要严格按照流程进行，以确保电路板的质量和性能。

PCB（Printed Circuit Board）即印刷电路板，在电子产品中发挥着至关重要的作用。

PCB工艺流程的全面介绍涉及到PCB的制造和组装过程。

下文将继续介绍PCB制造和组装的详细内容。

6. 表面处理在PCB制造的过程中，常见的表面处理包括有机保护膜、喷镀油、喷镀锡等。

有机保护膜的作用是保护电路板不受环境条件的影响，防止电路板受到潮气、化学气体的侵蚀。

喷镀油的作用是在PCB表面形成一层保护膜，以提高PCB的防潮性。

而喷镀锡则是为了提高焊接操作的精度和可靠度。

7. 组装PCB组装是将已经制作好的PCB板和电子元器件组合成为功能完整的整体。

这个组装的过程有时候包括两个阶段：表面组装（SMT）和插件组装（THT）。

pcb板生产工艺流程
PCB板的生产工艺流程如下：
1. 下料磨边：从大卷的基材上剪裁出符合设计要求的小块板材，并进行磨边处理，去除毛刺和锐边。

2. 钻孔：根据设计要求，在板材上钻孔以实现电路导通或固定元器件。

3. 外层图形：在板材表面进行化学或物理处理，形成所需的电路图形。

4. 层压：将多层板材叠加在一起，经过热压机压制成型。

5. 焊接：将元器件通过焊接工艺与PCB板连接在一起，实现电路导通和固定。

6. 检测：对PCB板进行电气和机械性能测试，确保符合设计要求。

7. 表面处理：对PCB板表面进行涂覆、喷锡、镀金等处理，以提高其耐热性、防腐性和导电性等性能。

8. 组装：将元器件按照设计要求安装在PCB板上，并进行焊接和固定。

9. 测试：对组装好的PCB板进行功能测试和性能评估，确保其正常工作。

10. 包装：将合格的PCB板进行包装，以便运输和存储。

以上是PCB板的基本生产工艺流程，具体流程可能会因不同的设计要求和生产厂家而有所差异。

PCB修边工序基本知识培训一、基本定义1.1钻标靶孔：利用CCD摄像头抓取内层标靶图形并钻孔，保证内外层对位统一。

1.2修边: 去掉层压时产生的大于生产板大小的多余板边，主要为PP流胶与外层铜箔。

1.3打码：将产品编号打印在板面，防止混板。

1.4 倒圆角：将板边尖锐部分即板边的四个直角切削成圆角，防止划伤员工及板面。

二、修边岗位流程三、安全要求四、设备设备名称 制造商 设备型号 规格安装年月 设备设计能力X-RAY 机 日本精工 MMX-880 1500(W)*1970(L)*1530(H) 2008.01板厚:0.2mm-2.4mm最小尺寸:250mm*290mm最大尺寸:610mm*700mm倒圆角半径:3mm 修边机 SHODA MRC-700A 2250(W)*5410(L)*2166(H) 2008.01 打码机 SHODA DNM-700A 1525(W)*1160(L)*1765(H) 2008.01圆角机 SHODA ACM-700II 1495(W)*1672(L)*1090(H) 2008.01 测厚机SHODAIT-700HA1229(W)*2282(L)*1838(H)2008.01五、物料名称 英文名 规格 包装形式 性质 保存期限用途 备注 钻咀 Drill bit Φ3.175mm 盒装 / / 钻标靶孔 / 修边刀 Milling cutterΦ240mm 盒装 / / 铣边 / 磨边刀GrinderΦ80mm盒装//磨边/六、参数6.1生产参数主要设备 参数设置测量方法 控制方法 MMX-880钻孔机标靶距离精度 ≤25µm 机器自检 记录表 孔位精度≤25µm机器自检记录表6.1.2修边机、打码机、倒圆角机、测铜厚机参数七、设备保养7.1日常保养7.1.1每12小时对设备操作台面及表面进行清洁。

7.1.2每12小时检查吸尘管道, 确认集尘器是否有吸力，如有堵塞必需进行清洁。

PCB工艺流程+常识①单面板:a.开料→钻孔→图形转移→蚀刻→蚀检→阻焊→字符→喷锡（沉金或其他表面工艺）→外形→测试→FQC→包装出货b.单面金板线路出正片菲林，图形转移后需电镍电金c. 除金板外的其他表面工艺线路出负片②双面板:a. 开料→钻孔→沉铜→图形转移→蚀刻→检查→阻焊→文字→表面工艺→外形→测试→FQC→包装出货b. 菲林全为正片c. 金板在图形转移后电镍电金③多层板:a. 开料→烤板→内层线路负片→蚀刻→棕化→打靶→压合→钻孔→除胶渣→沉铜→图形转移→蚀刻→蚀检→阻焊→文字→表面工艺→外形→测试→FQC→包装出货b.内层出负片，其他出正片菲林c. 金板在图形转移后电镍电金，后面表面工艺不选④碳油板：兰胶在表面工艺前，菲林出正片⑤金手指喷锡板：在表面工艺前电金手指，需斜边长度1.0，角度45⑥埋盲孔板：需注意压合层次及钻孔⑦铝基板流程：单面无孔板：开料→打靶→压合铜皮→线路→阻焊→字符→表面工艺→成型→FQC→包装单面有孔板：开料→钻孔（比成品孔大1.0）→打靶→压合→线路→阻焊→字符→表面工艺→钻孔→成型→FQC→包装双面有孔：开料→钻孔（比成品孔大1.0）→打靶→压合→钻孔→沉铜→线路→阻焊→文字→二钻→表面工艺→成型→测试→FQC→包装出货⑧开料尺寸，板材类型，油墨颜色，表面工艺，测试等按定单要求板材类型分单面，双面，铜厚，板厚，公差⑨线路有干膜和湿膜，常规为湿膜，注意正负片要求，注意铜面积，成品铜厚，线宽，线距⑩成型分类：锣板，冲板，剪板，V—cut，斜边，V—cut角度为30o余度为板厚1/3±0.1mm11、FQC注意板材成品板厚公差为±10%，弯曲度为1%12、测试分：飞针测试，测试架和目测13、出货分简包和真空包装，单只出货还是连片出货，附什么报告及防爆□和备品等14、半孔板需在蚀刻前锣外形，然后蚀刻，防止铜内残铜15、单只较小的板需测试后再成型或抗氧化等100*100左右16、黑油板如果有测试架需蚀刻后光板测试，成品后再测17、压合结构：铜皮HOZ/1OZ/…————————————PP片2116/7628/1080—————————————芯板FR4 0.6/0.4/1.0/…—————————————PP片2116/7628/1080—————————————铜皮HOZ/1OZ/…常用铜泊为：HOZ（半安士）=0.0175mm1/1（1安士）=0.035mm2/2（2安士）=0.07mm常见PP片型号及厚度：7630=0.2mm7628=0.18mm7628=0.12mm 1080=0.06mm压合后厚度=芯板厚度+PP厚度+铜厚±0.1mm成品板总厚度=压合后厚度+表面工艺（0.1）左右±10%mm铜厚大于1OZ的需用两张PP，线路较少的板也需含胶量大的PP 18．PTH孔公差±0.08mm VIA无公差 NPTH公差±0.05mm 19．阻抗板需用软件计算阻抗值，不得随意选用PP及芯板20．孔铜常规18um，外单要求20um或更高，锡厚7um，金板常规电镍100um，电金1um,沉金板电镍120um，电金2 um 21．V—cut常规尺寸大于80mm，最小75mm22.有按键和绑定的板如果开摸，为防止压伤金面，需将工模掏空23．有大面积的白油块或整面白油块的字符需曝光做出，丝印会不下油不平整。
