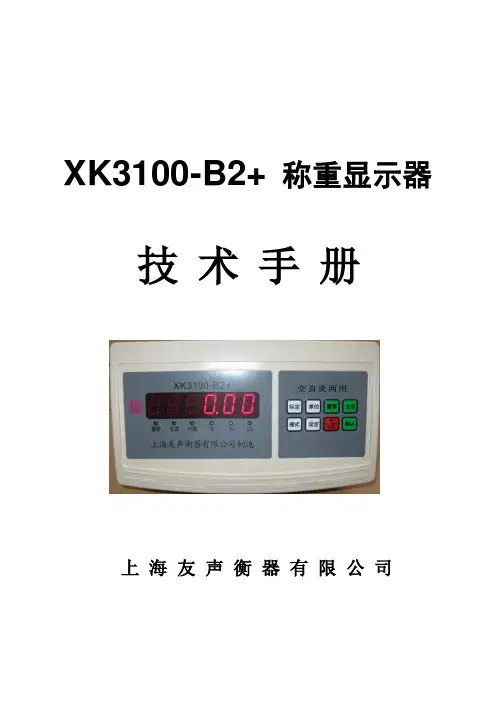

XK3100-B2+称重显示器技术手册上海友声衡器有限公司制 00000033号XK3100系列称重显示器厂址：上海市崇明江口经济小区邮编：202165沪办：上海市闵行区莘庄工业区春光路99弄58号邮编：201108总机：/6/7/8 ?传真： ?内贸部(高衡电子)：电话 ,, ?传真：网址： Email：最新版本说明书请到公司网站下载。
目录第一章：概述---------------------------------------------------------------------------------------（4）第二章：主要参数--------------------------------------------------------------------------------- （4）第三章：安装---------------------------------------------------------------------------------------（5）一、仪表前视图------------------------------------------------------------------------------（5）二、仪表后视图------------------------------------------------------------------------------（5）三、传感器与称重显示器的连接--------------------------------------------------------- （5）第四章：标定说明--------------------------------------------------------------------------------- （6）一、重量标定---------------------------------------------------------------------------------（6）1、设定分度值------------------------------------------------------------------------- （6）2、设定小数点------------------------------------------------------------------------- （6）3、设定零点范围----------------------------------------------------------------------- （6）4、设定最大称量----------------------------------------------------------------------- （6）5、重量标定----------------------------------------------------------------------------（6）二、修改标定参数-----------------------------------------------------------------------------（7）1、修改小数点------------------------------------------------------------------------- （7）2、修改零点范围----------------------------------------------------------------------- （7）第五章：串行通信说明-------------------------------------------------------------------------- （7）一、串行通信设置----------------------------------------------------------------------------（7）1、串行口的设置--------------------------------------------------------------------------（7）2、波特率的设置------------------------------------------------------------------------- （7）二、数据格式说明---------------------------------------------------------------------------- （8）1、帧格式说明-----------------------------------------------------------------------------（8）2、数据格式说明------------------------------------------------------------------------- （8）第六章：操作说明--------------------------------------------------------------------------------- （8）一、键盘功能说明----------------------------------------------------------------------------（8）二、操作说明---------------------------------------------------------------------------------- （8）1、去皮功能-----------------------------------------------------------------------------（8）2、置零功能-----------------------------------------------------------------------------（9）3、计重模式操作说明----------------------------------------------------------------- （9）4、计数模式操作说明----------------------------------------------------------------- （9）5、百分比模式操作说明--------------------------------------------------------------- （9）三、报警与出错信息------------------------------------------------------------------------- （10）第七章：维护保养及注意事项----------------------------------------------------------------- （10）XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国着名半导体厂商最先进的增量调制型（∑-△）AD转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数、百分比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。

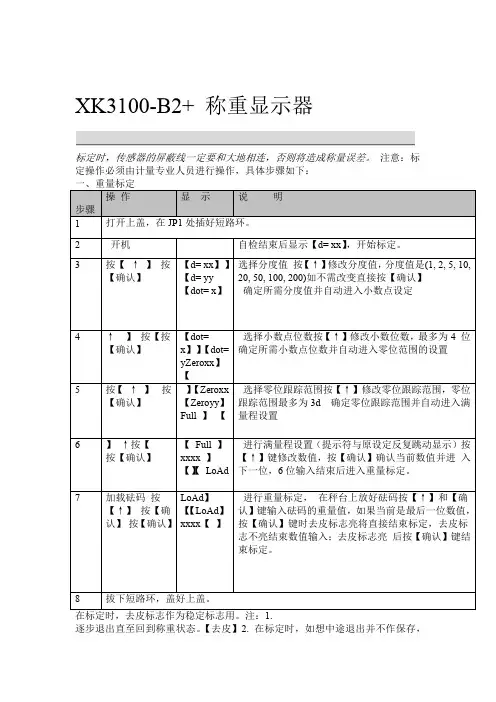

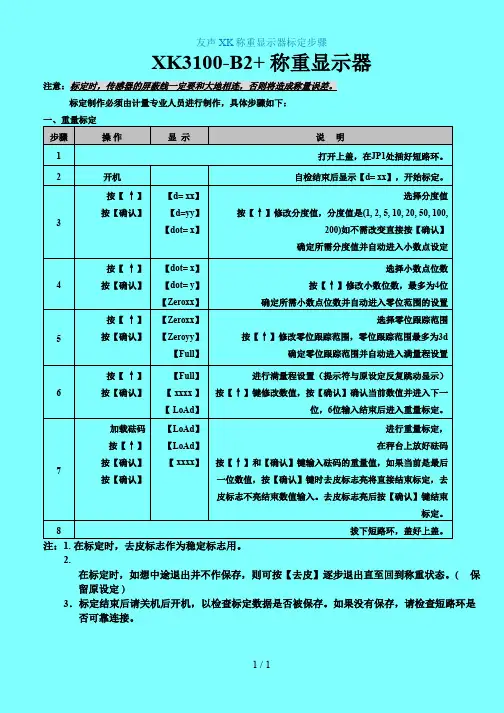

友声XK 称重显示器标定步骤1 / 1XK3100-B2+ 称重显示器注意：标定时，传感器的屏蔽线一定要和大地相连，否则将造成称量误差。
标定制作必须由计量专业人员进行制作，具体步骤如下： 一、重量标定 步骤 操 作显 示说 明1 打开上盖，在JP1处插好短路环。
2开机自检结束后显示【d= xx 】，开始标定。
3按【 ↑】 按【确认】【d= xx 】 【d=yy 】【dot= x 】选择分度值按【↑】修改分度值，分度值是(1, 2, 5, 10, 20, 50, 100,200)如不需改变直接按【确认】确定所需分度值并自动进入小数点设定4按【 ↑】按【确认】 【dot= x 】 【dot= y 】【Zeroxx 】选择小数点位数按【↑】修改小数位数，最多为4位确定所需小数点位数并自动进入零位范围的设置5按【 ↑】按【确认】 【Zeroxx 】 【Zeroyy 】【Full 】选择零位跟踪范围按【↑】修改零位跟踪范围，零位跟踪范围最多为3d确定零位跟踪范围并自动进入满量程设置6按【 ↑】按【确认】 【Full 】 【 xxxx 】【 LoAd 】进行满量程设置（提示符与原设定反复跳动显示）按【↑】键修改数值，按【确认】确认当前数值并进入下一位，6位输入结束后进入重量标定。
7加载砝码 按【↑】按【确认】 按【确认】【LoAd 】 【LoAd 】 【 xxxx 】进行重量标定， 在秤台上放好砝码按【↑】和【确认】键输入砝码的重量值，如果当前是最后一位数值，按【确认】键时去皮标志亮将直接结束标定，去皮标志不亮结束数值输入。
去皮标志亮后按【确认】键结束标定。
8拔下短路环，盖好上盖。
注：1. 在标定时，去皮标志作为稳定标志用。
2.在标定时，如想中途退出并不作保存，则可按【去皮】逐步退出直至回到称重状态。
( 保留原设定 )3．标定结束后请关机后开机，以检查标定数据是否被保存。
如果没有保存，请检查短路环是否可靠连接。

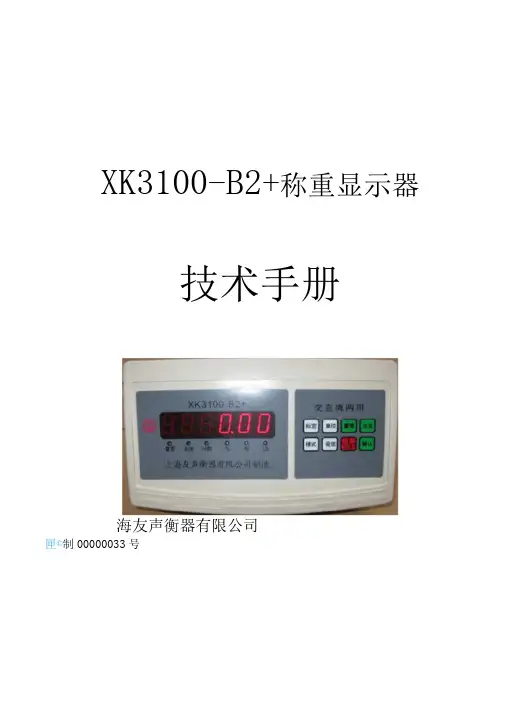

XK3100-B2+称重显示器技术手册海友声衡器有限公司匣©制00000033号XK3100系列称重显示器感谢您选用了我公司的XK3100系列称重显示器，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
厂址：上海市崇明江口经济小区邮编：202165 沪办：上海市闵行区莘庄工业区春光路99弄58号邮编：201108 总机：/6/78传真：内贸部（高衡电子）：电话,,传真：网址：Email最新版本说明书请到公司网站下载。
第一章：概述第二章：第三章：主要参数安装仪表前视图仪表后视图传感器与称重显示器的连接第四章：标定说明重量标定1、设定分度值2、设定小数点3、设定零点范围4、设定最大称量5、重量标定修改标定参数1、修改小数点7)2、修改零点范围第五章：串行通信说明7)第六章：第七章：串行通信设置1、串行口的设置2、波特率的设置数据格式说明1、帧格式说明2、数据格式说明操作说明键盘功能说明操作说明1、去皮功能2、置零功能3、计重模式操作说明4、计数模式操作说明5、百分比模式操作说明报警与出错信息-维护保养及注意事项7)8)8)8)8)9)9)9)10)10)第一章XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，进的增量调制型（刀-△） AD 转换集成芯片，具有精度高、性能稳定可靠、 比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用 衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。
XK3100-B2+称重显示器主要功能及特点:多种分度值和小数点可选并可任意点标定具有电池低电压检测、标定参数自检、故障报警、出错信息提示 等自诊断功能主要参数其主机电路采用 美国着名半导体厂商 最先上下限设定报警、计数、百分1. 2. 3. 4. 5. 交直流两用，内置 4V/4Ah 免维护铅酸蓄电池及高效充电电路 低功耗设计，自动进入睡眠状态 上下限设定功能，可选择范围内 /外报警，面板式键盘标定调试（软、硬件加锁） 6位英寸高亮度LED 显示器 6. 零位自动跟踪7. 1. 型号: XK3100-B2+称重显示器2. 精度: 符合OIML III 级秤标准3. 显示: 英寸高亮度LED4. 键盘:5. 分度值: 按键式键盘（8个功能键）多种分度值小数点可选（参见标定说明）6. 去皮范围: 999997. 传感器负载能力:可驱动700 Q 传感器8个或350传感器4个 电源电压:交流：〜220V （ +10%〜-15%） /50Hz 、<10W直流：4V/4Ah 可充电蓄电池9. 储藏湿度: < 70%RH 无结露 10.工作湿度: < 90%RH 无结露11.储藏环境温度: -10C 〜+50 C 12.工作环境温度: 0C 〜+40 C 13.外形尺寸: 290x170x140 (mm )14.自重:8.仪表后视图注各引脚说明：+V 、-V (1, 2):传感器供桥电源+S -S (1 , 2):传感器终端电源反馈信号 + IN 、-IN (3, 4):传感器输出信号屏蔽：传感器屏蔽线( 仪表内部与交流电源输入插座的接地端相连)1. 2. 3. 4.图3-2电源插座传感器插座传感器与称重显示器的连接传感器的连接采用 5芯航空插座，图3-3标注了各引脚的定义。

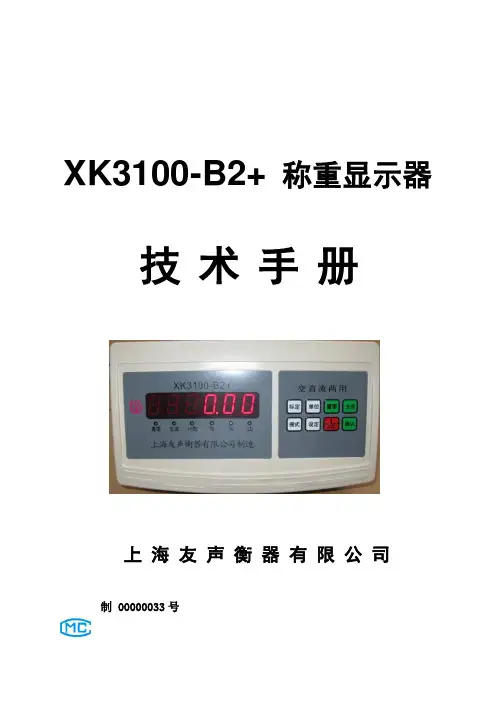

XK3100-B2+称重显示器技术手册上海友声衡器有限公司制00000033号XK3100系列称重显示器感谢您选用了我公司的XK3100系列称重显示器，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
厂址：上海市崇明江口经济小区邮编：202165沪办：上海市闵行区莘庄工业区春光路99弄58号邮编：201108总机：/6/7/8 传真：内贸部(高衡电子)：电话,, 传真：网址：Email最新版本说明书请到公司网站下载。
目录第一章：概述--------------------------------------------------------------------------------------- （4）第二章：主要参数--------------------------------------------------------------------------------- （4）第三章：安装--------------------------------------------------------------------------------------- （5）一、仪表前视图------------------------------------------------------------------------------ （5）二、仪表后视图------------------------------------------------------------------------------ （5）三、传感器与称重显示器的连接--------------------------------------------------------- （5）第四章：标定说明--------------------------------------------------------------------------------- （6）一、重量标定--------------------------------------------------------------------------------- （6）1、设定分度值------------------------------------------------------------------------- （6）2、设定小数点------------------------------------------------------------------------- （6）3、设定零点范围----------------------------------------------------------------------- （6）4、设定最大称量----------------------------------------------------------------------- （6）5、重量标定---------------------------------------------------------------------------- （6）二、修改标定参数----------------------------------------------------------------------------- （7）1、修改小数点------------------------------------------------------------------------- （7）2、修改零点范围----------------------------------------------------------------------- （7）第五章：串行通信说明-------------------------------------------------------------------------- （7）一、串行通信设置---------------------------------------------------------------------------- （7）1、串行口的设置-------------------------------------------------------------------------- （7）2、波特率的设置------------------------------------------------------------------------- （7）二、数据格式说明---------------------------------------------------------------------------- （8）1、帧格式说明----------------------------------------------------------------------------- （8）2、数据格式说明------------------------------------------------------------------------- （8）第六章：操作说明--------------------------------------------------------------------------------- （8）一、键盘功能说明---------------------------------------------------------------------------- （8）二、操作说明---------------------------------------------------------------------------------- （8）1、去皮功能----------------------------------------------------------------------------- （8）2、置零功能----------------------------------------------------------------------------- （9）3、计重模式操作说明----------------------------------------------------------------- （9）4、计数模式操作说明----------------------------------------------------------------- （9）5、百分比模式操作说明--------------------------------------------------------------- （9）三、报警与出错信息------------------------------------------------------------------------- （10）第七章：维护保养及注意事项----------------------------------------------------------------- （10）XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国着名半导体厂商最先进的增量调制型（∑-△）AD转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数、百分比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。
![[整理版]上海知名品牌友声电子秤系列标定方法](https://uimg.taocdn.com/b0d964efaff8941ea76e58fafab069dc502247a4.webp)

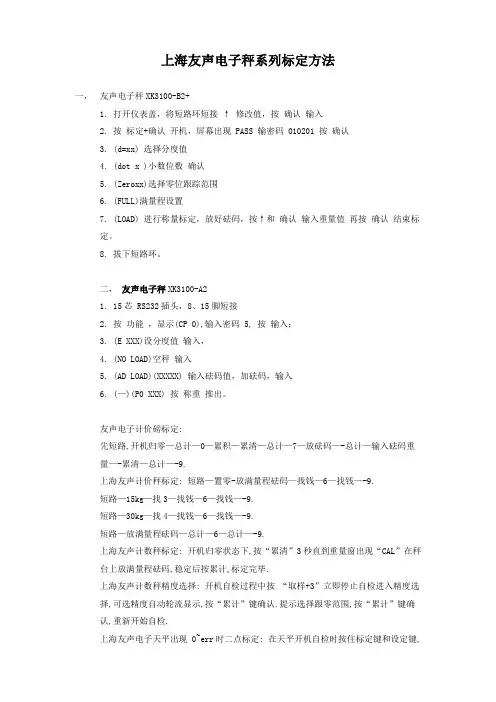

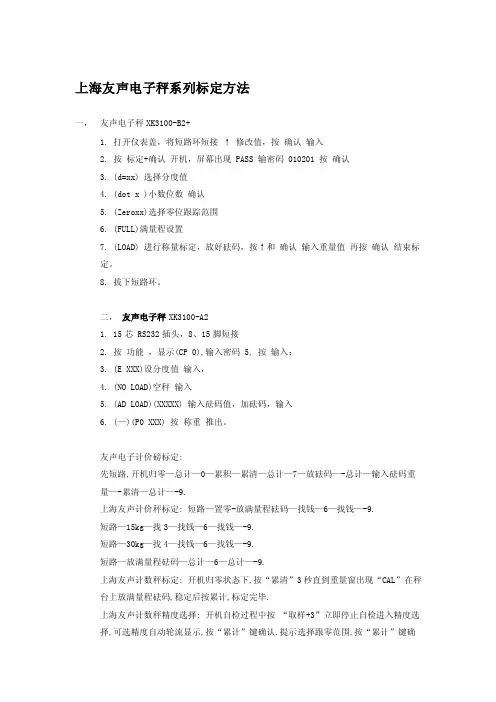

上海友声电子秤系列标定方法一，友声电子秤XK3100-B2+1. 打开仪表盖，将短路环短接↑ 修改值，按确认输入2. 按标定+确认开机，屏幕出现 PASS 输密码 010201 按确认3. (d=xx) 选择分度值4. (dot x )小数位数确认5. (Zeroxx)选择零位跟踪范围6. (FULL)满量程设置7. (LOAD) 进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。
8. 拔下短路环。
二，友声电子秤XK3100-A21. 15芯 RS232插头，8、15脚短接2. 按功能，显示(CP 0),输入密码 5, 按输入；3. (E XXX)设分度值输入，4. (NO LOAD)空秤输入5. (AD LOAD)(XXXXX) 输入砝码值，加砝码，输入6. (—)(P0 XXX) 按称重推出。
友声电子计价磅标定:先短路,开机归零—总计—0—累积—累清—总计—7—放砝码—-总计—输入砝码重量—-累清—总计—-9.上海友声计价秤标定: 短路—置零-放满量程砝码—找钱—6—找钱—-9.短路—15kg—找3—找钱—6—找钱—-9.短路—30kg—找4—找钱—6—找钱—-9.短路—放满量程砝码—总计—6—总计—-9.上海友声计数秤标定: 开机归零状态下,按“累清”3秒直到重量窗出现“CAL”在秤台上放满量程砝码,稳定后按累计,标定完毕.上海友声计数秤精度选择: 开机自检过程中按“取样+3”立即停止自检进入精度选择,可选精度自动轮流显示,按“累计”键确认.提示选择跟零范围,按“累计”键确认,重新开始自检.上海友声电子天平出现 0~err时二点标定: 在天平开机自检时按住标定键和设定键,当显示出跳动的零时放开按键,显示当前满量程,再按“确认”键,.显示内码值,再按“确认”,显示“0-CAL”天平抓零, 稳定后天平加载1/2砝码,稳定后再加载满量程砝码.上海友声计数秤原始标定: 开机自检过程中按“取样+8”自检完后进入标定程序,单重窗显示“mg”,重量窗出现最大秤量,按“去皮”键选择最大秤量,然后再按“累计”键确认,再按一次“累计”键,进入重量标定,单重窗显示“HAFL”,放上半量程砝码,然后按“累计”键, 单重窗显示“FULL”放上总秤量砝码,等稳定后按“累计”键确认.上海友声计重秤：按标定显示 CAL 按设定按↑ 和确认输入加载的砝码值上海友声计重秤电子磅(1): 先短路,开机后显示分度值进入标定功能.放最大称量砝码，按“找钱” “总计”，按“6”，将砝码(1/3MAX)放上，按“找钱”“总计”，如显示正确重量就跳过，否则按“4”(1：2kg 2：6kg 3：15kg 4：30kg)按“找钱”“总计”，按“9” 关机，短路复位。
XK3100-B2+称重显示器技术手册海友声衡器有限公司匣©制00000033号XK3100系列称重显示器感谢您选用了我公司的XK3100系列称重显示器，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
厂址：上海市崇明江口经济小区邮编：202165 沪办：上海市闵行区莘庄工业区春光路99弄58号邮编：201108 总机：/6/78传真：内贸部（高衡电子）：电话,,传真：网址：Email最新版本说明书请到公司网站下载。
第一章：概述第二章：第三章：主要参数安装仪表前视图仪表后视图传感器与称重显示器的连接第四章：标定说明重量标定1、设定分度值2、设定小数点3、设定零点范围4、设定最大称量5、重量标定修改标定参数1、修改小数点7)2、修改零点范围第五章：串行通信说明7)第六章：第七章：串行通信设置1、串行口的设置2、波特率的设置数据格式说明1、帧格式说明2、数据格式说明操作说明键盘功能说明操作说明1、去皮功能2、置零功能3、计重模式操作说明4、计数模式操作说明5、百分比模式操作说明报警与出错信息-维护保养及注意事项7)8)8)8)8)9)9)9)10)10)第一章XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，进的增量调制型（刀-△） AD 转换集成芯片，具有精度高、性能稳定可靠、 比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用 衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。
XK3100-B2+称重显示器主要功能及特点:多种分度值和小数点可选并可任意点标定具有电池低电压检测、标定参数自检、故障报警、出错信息提示 等自诊断功能主要参数其主机电路采用 美国着名半导体厂商 最先上下限设定报警、计数、百分1. 2. 3. 4. 5. 交直流两用，内置 4V/4Ah 免维护铅酸蓄电池及高效充电电路 低功耗设计，自动进入睡眠状态 上下限设定功能，可选择范围内 /外报警，面板式键盘标定调试（软、硬件加锁） 6位英寸高亮度LED 显示器 6. 零位自动跟踪7. 1. 型号: XK3100-B2+称重显示器2. 精度: 符合OIML III 级秤标准3. 显示: 英寸高亮度LED4. 键盘:5. 分度值: 按键式键盘（8个功能键）多种分度值小数点可选（参见标定说明）6. 去皮范围: 999997. 传感器负载能力:可驱动700 Q 传感器8个或350传感器4个 电源电压:交流：〜220V （ +10%〜-15%） /50Hz 、<10W直流：4V/4Ah 可充电蓄电池9. 储藏湿度: < 70%RH 无结露 10.工作湿度: < 90%RH 无结露11.储藏环境温度: -10C 〜+50 C 12.工作环境温度: 0C 〜+40 C 13.外形尺寸: 290x170x140 (mm )14.自重:8.仪表后视图注各引脚说明：+V 、-V (1, 2):传感器供桥电源+S -S (1 , 2):传感器终端电源反馈信号 + IN 、-IN (3, 4):传感器输出信号屏蔽：传感器屏蔽线( 仪表内部与交流电源输入插座的接地端相连)1. 2. 3. 4.图3-2电源插座传感器插座传感器与称重显示器的连接传感器的连接采用 5芯航空插座，图3-3标注了各引脚的定义。
XK3100-B2+称重显示器技术手册上海友声衡器有限公司制 00000033号XK3100系列称重显示器厂址：上海市崇明江口经济小区邮编：202165沪办：上海市闵行区莘庄工业区春光路99弄58号邮编：201108总机：/6/7/8 传真：内贸部(高衡电子)：电话 ,, 传真：网址： Email：最新版本说明书请到公司网站下载。
目录第一章：概述---------------------------------------------------------------------------------------（4）第二章：主要参数--------------------------------------------------------------------------------- （4）第三章：安装---------------------------------------------------------------------------------------（5）一、仪表前视图------------------------------------------------------------------------------（5）二、仪表后视图------------------------------------------------------------------------------（5）三、传感器与称重显示器的连接--------------------------------------------------------- （5）第四章：标定说明--------------------------------------------------------------------------------- （6）一、重量标定---------------------------------------------------------------------------------（6）1、设定分度值------------------------------------------------------------------------- （6）2、设定小数点------------------------------------------------------------------------- （6）3、设定零点范围----------------------------------------------------------------------- （6）4、设定最大称量----------------------------------------------------------------------- （6）5、重量标定----------------------------------------------------------------------------（6）二、修改标定参数-----------------------------------------------------------------------------（7）1、修改小数点------------------------------------------------------------------------- （7）2、修改零点范围----------------------------------------------------------------------- （7）第五章：串行通信说明-------------------------------------------------------------------------- （7）一、串行通信设置----------------------------------------------------------------------------（7）1、串行口的设置--------------------------------------------------------------------------（7）2、波特率的设置------------------------------------------------------------------------- （7）二、数据格式说明---------------------------------------------------------------------------- （8）1、帧格式说明-----------------------------------------------------------------------------（8）2、数据格式说明------------------------------------------------------------------------- （8）第六章：操作说明--------------------------------------------------------------------------------- （8）一、键盘功能说明----------------------------------------------------------------------------（8）二、操作说明---------------------------------------------------------------------------------- （8）1、去皮功能-----------------------------------------------------------------------------（8）2、置零功能-----------------------------------------------------------------------------（9）3、计重模式操作说明----------------------------------------------------------------- （9）4、计数模式操作说明----------------------------------------------------------------- （9）5、百分比模式操作说明--------------------------------------------------------------- （9）三、报警与出错信息------------------------------------------------------------------------- （10）第七章：维护保养及注意事项----------------------------------------------------------------- （10）第一章概述XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国著名半导体厂商最先进的增量调制型（∑-△）AD转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数、百分比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。
上海友声电子秤系列标定方法一，友声电子秤XK3100-B2+1. 打开仪表盖，将短路环短接↑ 修改值，按确认输入2. 按标定+确认开机，屏幕出现 PASS 输密码 010201 按确认3. (d=xx) 选择分度值4. (dot x )小数位数确认5. (Zeroxx)选择零位跟踪范围6. (FULL)满量程设置7. (LOAD) 进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。
8. 拔下短路环。
二，友声电子秤XK3100-A21. 15芯 RS232插头，8、15脚短接2. 按功能，显示(CP 0),输入密码 5, 按输入；3. (E XXX)设分度值输入，4. (NO LOAD)空秤输入5. (AD LOAD)(XXXXX) 输入砝码值，加砝码，输入6. (—)(P0 XXX) 按称重推出。
友声电子计价磅标定:先短路,开机归零—总计—0—累积—累清—总计—7—放砝码—-总计—输入砝码重量—-累清—总计—-9.上海友声计价秤标定: 短路—置零-放满量程砝码—找钱—6—找钱—-9.短路—15kg—找3—找钱—6—找钱—-9.短路—30kg—找4—找钱—6—找钱—-9.短路—放满量程砝码—总计—6—总计—-9.上海友声计数秤标定: 开机归零状态下,按“累清”3秒直到重量窗出现“CAL”在秤台上放满量程砝码,稳定后按累计,标定完毕.上海友声计数秤精度选择: 开机自检过程中按“取样+3”立即停止自检进入精度选择,可选精度自动轮流显示,按“累计”键确认.提示选择跟零范围,按“累计”键确认,重新开始自检.上海友声电子天平出现 0~err时二点标定: 在天平开机自检时按住标定键和设定键,当显示出跳动的零时放开按键,显示当前满量程,再按“确认”键,.显示内码值,再按“确认”,显示“0-CAL”天平抓零, 稳定后天平加载1/2砝码,稳定后再加载满量程砝码.上海友声计数秤原始标定: 开机自检过程中按“取样+8”自检完后进入标定程序,单重窗显示“mg”,重量窗出现最大秤量,按“去皮”键选择最大秤量,然后再按“累计”键确认,再按一次“累计”键,进入重量标定,单重窗显示“HAFL”,放上半量程砝码,然后按“累计”键, 单重窗显示“FULL”放上总秤量砝码,等稳定后按“累计”键确认.上海友声计重秤：按标定显示 CAL 按设定按↑ 和确认输入加载的砝码值上海友声计重秤电子磅(1): 先短路,开机后显示分度值进入标定功能.放最大称量砝码，按“找钱” “总计”，按“6”，将砝码(1/3MAX)放上，按“找钱”“总计”，如显示正确重量就跳过，否则按“4”(1：2kg 2：6kg 3：15kg 4：30kg)按“找钱”“总计”，按“9” 关机，短路复位。
C-55-XK3100-B2+用户使用说明书4vXK3100-B2+称重显示器技术手册上海友声衡器有限公司目录第一章：概述--------------------------------------------------------------------------------------- （4）第二章：主要参数--------------------------------------------------------------------------------- （4）第三章：安装--------------------------------------------------------------------------------------- （5）一、仪表前视图------------------------------------------------------------------------------ （5）二、仪表后视图------------------------------------------------------------------------------ （5）三、传感器与称重显示器的连接---------------------------------------------------------（5）第四章：标定说明--------------------------------------------------------------------------------- （6）一、重量标定--------------------------------------------------------------------------------- （6）1、设定分度值------------------------------------------------------------------------- （6）2、设定小数点------------------------------------------------------------------------- （6）3、设定零点范围----------------------------------------------------------------------- （6）4、设定最大称量----------------------------------------------------------------------- （6）5、重量标定---------------------------------------------------------------------------- （6）二、修改标定参数----------------------------------------------------------------------------- （7）1、修改小数点------------------------------------------------------------------------- （7）2、修改零点范围----------------------------------------------------------------------- （7）第五章：串行通信说明-------------------------------------------------------------------------- （7）一、串行通信设置---------------------------------------------------------------------------- （7）1、串行口的设置-------------------------------------------------------------------------- （7）2、波特率的设置------------------------------------------------------------------------- （7）二、数据格式说明---------------------------------------------------------------------------- （8）1、帧格式说明----------------------------------------------------------------------------- （8）2、数据格式说明------------------------------------------------------------------------- （8）第六章：操作说明--------------------------------------------------------------------------------- （8）一、键盘功能说明２---------------------------------------------------------------------------- （8）二、操作说明---------------------------------------------------------------------------------- （8）1、去皮功能----------------------------------------------------------------------------- （8）2、置零功能----------------------------------------------------------------------------- （9）3、计重模式操作说明----------------------------------------------------------------- （9）4、计数模式操作说明----------------------------------------------------------------- （9）5、百分比模式操作说明---------------------------------------------------------------（9）三、报警与出错信息------------------------------------------------------------------------- （10）第七章：维护保养及注意事项-----------------------------------------------------------------（10）３第一章概述XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国著名半导体厂商最先进的增量调制型（∑-△）AD转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数、百分比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。
C-55X K3100-B2+用户使用说明书4v(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--XK3100-B2+称重显示器技术手册上海友声衡器有限公司制 00000033号XK3100系列称重显示器感谢您选用了我公司的XK3100系列称重显示器，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
厂址：上海市崇明江口经济小区邮编：202165沪办：上海市闵行区莘庄工业区春光路99弄58号邮编：201108总机：/6/7/8 传真：内贸部(高衡电子)：电话 ,, 传真：网址： Email：最新版本说明书请到公司网站下载。
目录第一章：概述 --------------------------------------------------------------------------------------- （4）第二章：主要参数 --------------------------------------------------------------------------------- （4）第三章：安装 --------------------------------------------------------------------------------------- （5）一、仪表前视图 ------------------------------------------------------------------------------ （5）二、仪表后视图 ------------------------------------------------------------------------------ （5）三、传感器与称重显示器的连接 --------------------------------------------------------- （5）第四章：标定说明 --------------------------------------------------------------------------------- （6）一、重量标定 --------------------------------------------------------------------------------- （6）1、设定分度值 ------------------------------------------------------------------------- （6）2、设定小数点 ------------------------------------------------------------------------- （6）3、设定零点范围 ----------------------------------------------------------------------- （6）4、设定最大称量 ----------------------------------------------------------------------- （6）5、重量标定 ---------------------------------------------------------------------------- （6）二、修改标定参数 ----------------------------------------------------------------------------- （7）1、修改小数点 ------------------------------------------------------------------------- （7）2、修改零点范围 ----------------------------------------------------------------------- （7）第五章：串行通信说明 -------------------------------------------------------------------------- （7）一、串行通信设置 ---------------------------------------------------------------------------- （7）1、串行口的设置 -------------------------------------------------------------------------- （7）2、波特率的设置 ------------------------------------------------------------------------- （7）二、数据格式说明 ---------------------------------------------------------------------------- （8）1、帧格式说明 ----------------------------------------------------------------------------- （8）2、数据格式说明 ------------------------------------------------------------------------- （8）第六章：操作说明 --------------------------------------------------------------------------------- （8）一、键盘功能说明 ---------------------------------------------------------------------------- （8）二、操作说明 ---------------------------------------------------------------------------------- （8）1、去皮功能 ----------------------------------------------------------------------------- （8）2、置零功能 ----------------------------------------------------------------------------- （9）3、计重模式操作说明 ----------------------------------------------------------------- （9）4、计数模式操作说明 ----------------------------------------------------------------- （9）5、百分比模式操作说明 --------------------------------------------------------------- （9）三、报警与出错信息 ------------------------------------------------------------------------- （10）第七章：维护保养及注意事项 ----------------------------------------------------------------- （10）第一章概述XK3100-B2+称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国著名半导体厂商最先进的增量调制型（∑-△）AD转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数、百分比工作模式，使用操作方便、功能强，可方便地与称重传感器组成各种电子台秤、机电结合秤及其它专用衡器等，可广泛应用于商业、工矿企业、仓库码头等计量场合，其性能价格比优于市场上的大多数产品。
XK3100-B2+类电子秤:1.打开上盖,在电路板JP1处短接2. 按"上箭头"选择,按"确认" ------------分度值3. -------------小数点4. --------------"0"位跟踪范围5. --------------满量程设定6.按"上箭头"选择,按"确认"输入砝码值-----标定7.断开短接,盖上后盖,关机---开机----进行秤量上准SUC-12电子秤校准方法：先开机，等自检完显示0后，按住“单重”键，三秒后单重栏显示内码值（约2000-6000），然后按一下数字键1，总数栏显示一个0,这时放上12kg砝码，，等数字稳定后连按两次数字键1，电子秤重新自检，取下砝码，校准完毕。
科迪电子小天平一般都是开机时按住“置零”键，等自检完后显示一个0,然后再按一下置零键，出现多个0,输入砝码重量，以g为单位，放上相应砝码，按置零键，显示砝码重量，校正完成。
上海友声的ACS-A计价电子秤如何校准友声电子计价秤校准方法几乎都是一个样的：先打开电子秤外壳，然后接上里面的两条跳线，再放好外壳，放上秤盘，然后开机，电子自检完成后，按一下置零，然后放上全秤量砝码，稳定几秒后按：总计—6—总计—9。
电子秤显示秤盘上的砝码值，校准完成。
上准SUC-60A和SUC-121.在关机状态下，按住“定数警示”开机，电子秤不自检2.然后依次输入密码“归零，去皮，数量取样，单重取样”四个键，电子秤重量屏显示“F1”3.按“单重取样”到电子秤显示“F13”4.按“定数警示”，电子秤显示砝码值，可以用“去皮和归零”调整数值，然后按“定数警示”，电子秤显示内码值（2万~10万）5.按“定数警示”，几秒后内码不见，显示一个英文单词，我不记得了，这时放上相应砝码，再按“定数警示”，几秒后电子秤显示称重状态，并显示秤盘上的砝码重量，然后按一下“定数警示”，电子秤重新自检，校正完成。
XK3100-B2+类电子秤:1.打开上盖,在电路板JP1处短接2. 按"上箭头"选择,按"确认" ------------分度值3. -------------小数点4. --------------"0"位跟踪范围5. --------------满量程设定6.按"上箭头"选择,按"确认"输入砝码值-----标定7.断开短接,盖上后盖,关机---开机----进行秤量上准SUC-12电子秤校准方法：先开机，等自检完显示0后，按住“单重”键，三秒后单重栏显示内码值（约2000-6000），然后按一下数字键1，总数栏显示一个0,这时放上12kg砝码，，等数字稳定后连按两次数字键1，电子秤重新自检，取下砝码，校准完毕。
科迪电子小天平一般都是开机时按住“置零”键，等自检完后显示一个0,然后再按一下置零键，出现多个0,输入砝码重量，以g为单位，放上相应砝码，按置零键，显示砝码重量，校正完成。
上海友声的ACS-A计价电子秤如何校准友声电子计价秤校准方法几乎都是一个样的：先打开电子秤外壳，然后接上里面的两条跳线，再放好外壳，放上秤盘，然后开机，电子自检完成后，按一下置零，然后放上全秤量砝码，稳定几秒后按：总计—6—总计—9。
电子秤显示秤盘上的砝码值，校准完成。
上准SUC-60A和SUC-121.在关机状态下，按住“定数警示”开机，电子秤不自检2.然后依次输入密码“归零，去皮，数量取样，单重取样”四个键，电子秤重量屏显示“F1”3.按“单重取样”到电子秤显示“F13”4.按“定数警示”，电子秤显示砝码值，可以用“去皮和归零”调整数值，然后按“定数警示”，电子秤显示内码值（2万~10万）5.按“定数警示”，几秒后内码不见，显示一个英文单词，我不记得了，这时放上相应砝码，再按“定数警示”，几秒后电子秤显示称重状态，并显示秤盘上的砝码重量，然后按一下“定数警示”，电子秤重新自检，校正完成。
