桥梁施工方法——顶推法

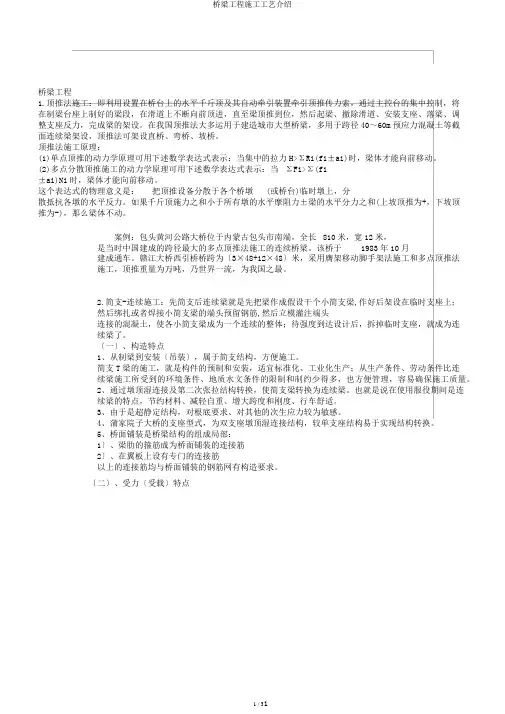

桥梁工程1.顶推法施工：即利用设置在桥台上的水平千斤顶及其自动牵引装置牵引顶推传力索，通过主控台的集中控制，将在制梁台座上制好的梁段，在滑道上不断向前顶进，直至梁顶推到位，然后起梁、撤除滑道、安装支座、落梁、调整支座反力，完成梁的架设。

在我国顶推法大多运用于建造城市大型桥梁，多用于跨径40～60m预应力混凝土等截面连续梁架设，顶推法可架设直桥、弯桥、坡桥。

顶推法施工原理：(1)单点顶推的动力学原理可用下述数学表达式表示：当集中的拉力H>ΣRi(fi±ai)时，梁体才能向前移动。

(2)多点分散顶推施工的动力学原理可用下述数学表达式表示：当ΣFi>Σ(fi±ai)Ni时，梁体才能向前移动。

这个表达式的物理意义是：把顶推设备分散于各个桥墩(或桥台)临时墩上，分散抵抗各墩的水平反力。

如果千斤顶施力之和小于所有墩的水平摩阻力±梁的水平分力之和(上坡顶推为+，下坡顶推为-)，那么梁体不动。

案例：包头黄河公路大桥位于内蒙古包头市南端，全长810米，宽12米，是当时中国建成的跨径最大的多点顶推法施工的连续桥梁。

该桥于1983年10月建成通车。

赣江大桥西引桥桥跨为〔3×48+12×48〕米，采用膺架移动脚手架法施工和多点顶推法施工，顶推重量为万吨，乃世界一流，为我国之最。

2.简支-连续施工：先简支后连续梁就是先把梁作成假设干个小简支梁,作好后架设在临时支座上；然后绑扎或者焊接小简支梁的端头预留钢筋,然后立模灌注端头连接的混凝土，使各小简支梁成为一个连续的整体；待强度到达设计后，拆掉临时支座，就成为连续梁了。

〔一〕、构造特点1、从制梁到安装〔吊装〕，属于简支结构，方便施工。

简支T梁的施工，就是构件的预制和安装，适宜标准化、工业化生产；从生产条件、劳动条件比连续梁施工所受到的环境条件、地质水文条件的限制和制约少得多，也方便管理，容易确保施工质量。

2、通过墩顶湿连接及第二次张拉结构转换，使简支梁转换为连续梁。

1、顶推法施工的技术原理及方法1.1顶推法施工原理施工原理是沿桥纵轴方向的台后设置预制场,分阶段预制梁体,纵向预应力筋张拉后，通过水平千斤顶施力,借助滑道、滑块，将梁逐段向前顶推，就位后落梁，更换正式支座。

1.2顶推施工方法施工的关键是在一定的顶推动力作用下，梁体能在滑道装置上以较小的摩擦系数向前移动。

施工实测资料表明,聚四氟乙烯板和不锈钢板之间的摩擦系数一般为0.04～0.06，静摩擦系数比动摩擦系数大些。

1。

3顶推施工方法分类1.3。

1按顶推动力装置分（1）单点顶推。

顶推动力装置集中设置在靠近梁场的桥台或桥墩上,支承在纵向滑道上的垂直千斤顶和支承在墩（台）背墙的水平千斤顶联动，能使梁体以垂直千斤顶为支承向前移动。

另一种单点顶推的方式是水平千斤顶通过拉杆带动梁体前移，滑道为固定的不锈钢板，滑块在滑道上支承梁体，在滑道前后设置垂直千斤顶用来起落图1单点顶推示意梁体使滑块能从前向后移动，这是早期做法。

后来把滑道前后作为斜坡,滑块可以手工续进，就不必用垂直千斤顶顶起梁体后移滑块了.(2）多点顶推。

由于单点顶推存在一个严重缺点，就是在顶推前期和后期，垂直千斤顶顶部同梁体之间的摩擦力不能带动梁体前移,必须依靠辅助动力才能完成顶推。

此外，单点顶推施工中,没有设置水平千斤顶的高墩，尤其是柔性墩在水平力的作用下会产生较大的墩顶位移，甚至威胁到结构的安全.为了克服单点顶推的这些缺点，便产生了多点顶推法。

多点顶推法的优点是任何阶段都能提供必须的顶推动力，在顶推过程中水平千斤顶对墩台的水平推力同梁体作用在墩台上的摩擦力相平衡，有利于柔性高墩的安全.但是必须保证多台千斤顶同步工作,而且可以分级调压,使作用在墩顶的水平力不超过设计允许值。

多点顶推的动力装置从广北立交桥后，都采用穿心千斤顶、钢绞线束、自动工具锚体系。

1。

3.2按支承系统分(1)临时滑道支承装置顶推施工。

在永久墩台和临时墩顶设置临时滑道装置进行顶推，待梁体就位后起梁、取掉滑道、更换支座、落梁。

桥梁顶推法施工工艺
桥梁顶推法施工工艺是一种常用于建设大跨度桥梁的施工
方法，它的主要步骤如下：
1. 准备工作：确定施工现场，并进行必要的地基处理和临
时支撑结构的搭建。

同时，还需要准备好顶推机械设备和
相关的施工材料。

2. 安装顶推设备：将顶推机械设备安装在临时支撑结构上，并进行必要的调试和检查，确保设备能够正常运行。

3. 制作顶推段：根据设计要求，将预制的桥梁段（也称为
顶推段）通过临时支撑结构推至预定位置。

在推动过程中，需要注意保持顶推段的水平和垂直度，以及与已建好的桥
梁段的连接。

4. 固定顶推段：当顶推段到达预定位置后，需要及时进行
固定，以确保其稳定性。

通常采用临时钢筋、螺栓或混凝
土浇筑等方式进行固定。

5. 拆除临时支撑：当顶推段固定后，可以拆除临时支撑结构，以便进行下一段的顶推。

6. 重复顶推：重复以上步骤，逐段进行顶推，直到整个桥
梁完成。

需要注意的是，桥梁顶推法施工工艺的具体步骤和细节可
能会因桥梁类型、施工条件和设备选择等因素而有所不同。

因此，在具体施工过程中，需要根据实际情况进行调整和优化。

桥梁顶推法施工工艺流程及其优缺点
2021-01-26
在公路桥梁工程中，有些情况下为了保证桥下交通的正常通行，有时会采用桥梁顶推法进行施工，主要是在桥梁一端设置预制梁场，然后利用千斤顶纵向对预制梁进行顶推进行预制梁板的架设安装，为帮助大家更好的理解顶推法，天路小编这里为大家整理了桥梁顶推法施工工艺流程及其优缺点，以供大家参考。

一、桥梁顶推法施工工艺流程
1、顶推法施工工艺
桥梁顶推法是在桥头沿桥纵轴线方向将逐段预制张拉上的梁向前推出使之就位的桥梁施工方法。

须紧靠桥台后部开辟预制场地，每预制一个节段即用水平液压千斤顶施力，借助于不锈钢和聚四氟乙烯模压板组成的滑动装置，将梁逐段向对岸顶推，待全部顶推就位后，再落梁，之后更换正式支座，完成桥梁施工。

2、顶推法施工流程
桥梁顶推法施工主要分为三部分：
（1）预制：在桥轴线端部设预制场制梁；
（2）顶推：待砼达到强度后，张束，向前顶推；
（3）制作安装：梁就位后，整体顶梁，安装正式支座。

具体流程为：预制场准备工作→制作模板与安装钢导梁→顶推设备安装→预制节段→张拉预应力筋→顶推预制节段→管道压浆（循环第4-7步骤）→顶推就位→放松临时预应力筋及拆除辅助设备→张拉后期预应力筋→管道压浆→落梁与更换支座→桥面工程→验收。

顶推法施工1 工艺概述顶推法施工是预先在桥台后面的路堤（或引道）上、亦可在桥梁中部设置预制平台逐段拼装或浇筑桥跨结构，待达到预定强度的设计强度后，安装临时预应力索，用顶推装置逐段通过墩顶滑移装置将梁顶出，安装一段，拼接一段，直至全部就位，全部顶推就位后拆除临时预应力束，安装永久预应力束，拆除滑移装置，安装永久支座，完成预应力连续梁的安装施工。

由于不需要使用膺架，可不中断桥下交通，省去大量施工脚手支架，减少高空作业，便于集中管理和指挥，施工安全可靠。

顶推法适用于跨越城市、深谷、较大河流、公路、铁路的预应力连续梁结构施工。

多用于跨径 30～60m 预应力混凝土等截面连续梁架设，顶推法可架设直桥、弯桥，坡桥。

采用顶推法架梁时，梁前端呈悬臂状态，与后部相比断面受力较大。

为降低梁前端这种临时架设的断面力，可在梁前端安装导梁，还可以根据现场条件，在桥墩间设置临时支墩以降低架设时梁的断面受力。

在中间跨度大，又不能设置临时支墩时，也可用导梁从两侧相对顶推，在跨中连结。

顶推方法主要分为单点顶推和多点顶推两种：单点顶推方法是把千斤顶等顶推设备设置于 1 处——桥台或桥墩上。

其它墩上布置滑道，边顶推边使梁滑动的方式，这种方式有用水平、竖向两台千斤顶和用穿心式水平千斤顶配以拉杆两种方法。

多点顶推是在各墩上均设置千斤顶等顶推设备的顶推方式，这种方式可将水平力分散作用于各墩上，对长大桥尤为有利。

目前大多使用此种方法。

2 作业内容顶推施工作业内容主要如下：1.施工准备；2.箱梁节段预制及早期预应力张拉；3.箱梁节段顶推、导梁拆除；4.预应力箱梁后期预应力束安装及张拉压浆、前期预应力束拆除；5.体系转换，包括滑道拆除以及支座安装等。

3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）4 工艺流程图施工准备节段预制节段预应力施工顶推施工解除临时预应力，张拉后期预应力正式支座安装5 工艺步骤及质量控制一、施工准备1.施工场地预制场是预制箱梁并把它推向主跨的过渡场地。

桥梁顶推法施工工艺1. 引言桥梁顶推法是一种常用于桥梁施工的先进工艺，通过推动主体桥梁结构向前推进，使得整个桥梁逐步完成。

顶推法施工旨在提高桥梁施工的效率和质量，同时减少对交通和环境的影响。

本文将介绍桥梁顶推法施工的基本原理、施工流程、要点及注意事项等内容，旨在为工程人员提供一个全面了解和应用该工艺的指导。

2. 施工原理桥梁顶推法施工的基本原理是通过推力、临时支撑和顶推设备实现桥梁结构的连续向前推进。

在施工过程中，桥梁结构的主体部分被分为若干个工作段，每次推进一个工作段，然后在前端施工新的桥梁段，以此循环，最终完成整个桥梁的建设。

3. 施工流程3.1 准备工作•选址和勘测：选择桥梁建设的位置，进行现场勘测，确定施工方案。

•设计和预制：根据勘测结果设计桥梁结构，并进行预制构件的加工制造。

•现场准备：清理工地、搭建临时设施，为施工做好准备。

3.2 施工过程1.桥梁前段施工：先在桥头施工第一个工作段的假象部分，进行预应力张拉，然后进行混凝土浇筑。

2.顶推工程：使用推力设备，将已完成的工作段向前顶推一定距离，并进行新工作段的施工。

推进过程中，需要使用临时支撑设备对桥梁进行支撑。

3.混凝土浇筑：推进一个工作段后，进行新的工作段的混凝土浇筑，同时进行预应力张拉。

4.循环施工：反复进行顶推和混凝土浇筑的循环工程，直至整个桥梁完工。

3.3 施工要点和注意事项•顶推速度控制：顶推速度需要控制合理，过快会对桥梁结构产生过大应力，过慢会导致施工时间延长。

应根据具体情况合理控制推进速度。

•临时支撑设备：临时支撑设备需要合理布置，保证桥梁的稳定性和安全性。

•混凝土质量控制：混凝土浇筑前需要进行质量检测，确保混凝土质量满足要求。

•施工安全：施工过程中需要严格遵守安全规范，做好施工现场的安全管理工作。

4. 施工案例以某市XX桥梁为例，介绍该桥梁采用顶推法施工的具体情况。

该桥梁总长度为XX米，总工程周期为XX个月。

通过采用顶推法施工，成功推进和完成了整个桥梁的建设，并取得了优异的施工效果。

桥梁顶推法施工桥梁工程是建设过程中极其重要的一部分，而桥梁顶推法施工则是桥梁工程中不可或缺的一个环节。

顶推法，也称为顶进法，是一种在桥头引道和桥台之间设置一条临时路堤，并利用千斤顶和前支撑梁将梁体向前推进的方法。

下面将详细介绍桥梁顶推法施工的步骤和注意事项。

一、施工前准备在进行桥梁顶推法施工前，需要进行充分的施工前准备。

要确保施工现场的安全和清洁，设置相应的安全标志和警示牌。

要对施工人员进行技术交底，确保他们了解施工方案和操作规程。

还要对施工设备和材料进行检查和测试，确保其正常运转和符合工程要求。

二、支撑安装和滑道制作在顶推法施工中，支撑安装和滑道制作是关键的环节。

支撑安装要牢固稳定，滑道制作要平滑且具有一定的耐磨性。

在支撑安装时，要确保支撑的位置和角度符合设计要求，同时要进行必要的加固处理。

在滑道制作时，要选用合适的材料并进行表面处理，以确保滑道的平滑度和耐磨性。

三、梁体就位和支撑加固在顶推法中，梁体就位和支撑加固是至关重要的环节。

梁体就位时要确保梁体的位置和方向正确无误，同时要使用千斤顶等设备将梁体调整到正确的位置。

支撑加固要针对不同的梁体类型和跨度进行设计，确保梁体在支撑的作用下不会发生移位或下沉现象。

四、顶推施工和维护在顶推施工过程中，要控制好顶推的方向和速度，同时要随时监测施工现场的安全状况。

当遇到问题时，要及时停止施工并进行处理。

在顶推完成后，要进行必要的维护和保养工作，包括清理施工现场、检查梁体状态等。

还要进行必要的验收工作，确保工程质量和安全符合要求。

五、总结与展望桥梁顶推法施工是一种高效、安全的桥梁施工方法，适用于多种桥梁类型和跨度。

通过合理的施工前准备、支撑安装和滑道制作、梁体就位和支撑加固以及顶推施工和维护等环节，可以确保桥梁顶推法施工的高质量和高效率。

随着技术的发展和进步，相信未来的桥梁顶推法施工将会更加智能化、自动化和高性能化。

桥梁顶推施工技术桥梁顶推施工技术是一种高效、先进的桥梁施工方法，适用于跨越河流、道路和其他障碍物的桥梁建设。

桥梁顶推法施工（二）引言概述：本文将详细介绍桥梁顶推法施工的相关内容。

桥梁顶推法施工是一种常用且有效的桥梁建设方法，通过采用预制构件顶推的方式进行桥梁的安装，可以提高施工效率和质量。

本文将从五个大点展开论述：施工前的准备工作、顶推施工工艺、施工中的质量控制、安全管理和施工后的验收。

每个大点中包含5-9个小点，以全面地介绍桥梁顶推法施工过程中的各个方面。

正文内容：一、施工前的准备工作1. 测量工作：确定桥梁的准确位置和尺寸。

2. 桥墩基础施工：确保桥梁的承载力和稳定性。

3. 模板制作：根据设计要求制作预制构件的模板。

4. 顶推设备准备：对顶推设备进行检查和保养，确保设备的正常运行。

5. 施工方案编制：根据实际情况制定桥梁顶推施工方案。

二、顶推施工工艺1. 构件拼装：将预制构件按照顶推的次序进行拼装。

2. 润滑处理：对构件和顶推滑轨进行润滑处理，减少施工过程中的摩擦阻力。

3. 临时支撑：在顶推过程中设置临时支撑，保证结构的稳定性。

4. 施工设备调试：对顶推设备进行调试和校准，确保设备的正常运行。

5. 顶推施工：按照预定的方案进行顶推施工，注意施工过程中的安全和质量控制。

三、施工中的质量控制1. 构件质量检验：对预制构件进行质量检验，确保其符合设计和规范要求。

2. 浆砌净线检查：对浆砌净线进行检查，确保浆砌工作符合要求。

3. 梁段连接质量检查：对梁段连接进行质量检查，确保其牢固可靠。

4. 顶推过程监控：通过监控顶推过程中的位移、力、变形等参数，确保顶推施工进行顺利。

5. 桥面铺装质量检查：对桥面的铺装进行质量检查，确保其平整、耐久。

四、安全管理1. 施工现场安全：加强施工现场的安全管理，设置警示标识和安全设施。

2. 作业人员安全培训：对参与顶推施工的作业人员进行安全培训，提高其安全意识和技能。

3. 施工过程监控：通过监控施工过程中的安全情况，及时发现和处理安全隐患。

4. 紧急救援预案制定：制定紧急救援预案，确保在发生事故时能够迅速、有效地进行救援工作。

顶推法桥梁施工计量规则
顶推法是一种常用于桥梁施工的方法，在进行施工计量时，需要遵守一定的规则和方法。

以下是一些常见的顶推法桥梁施工计量规则：
1. 工程量计量规则：根据工程设计文件和施工方案，确定计量范围和计量单位。

通常，桥梁施工的工程量计量可以按照立方米（m ³）或吨（t）来计量。

2. 施工阶段计量：根据桥梁施工的不同阶段进行计量。

例如，可以根据基础施工、支座施工、梁体架设和桥面铺装等阶段进行不同阶段的计量。

3. 施工单元计量：将桥梁施工划分为不同的施工单元，例如桩基单位、墩柱单位、梁段单位等。

每个施工单元的计量应根据其特定的工作量和要求进行。

4. 施工进度计量：根据施工进度进行计量。

根据施工进度计量桥梁工程的完成情况，可以按照百分比完成度来计量工程量。

5. 质量控制：在施工计量过程中，应注意质量控制。

桥梁施工计量不仅仅关注工程量的多少，还应关注工程质量的合格性和符合性。

需要注意的是，顶推法桥梁施工计量规则可能因国家、地区和具体项目而各有不同。

在进行施工计量时，应遵循相应的法律法规和设计要求，并与监理单位和业主进行沟通和协调。

确保施工计量的准确性和公正性，维护施工方和业主的权益。

顶推法多应用于预应力钢筋混凝土等截面连续梁桥和斜拉桥梁的施工。

指的是梁体在桥头逐段浇筑或拼装，用千斤顶纵向顶推，使梁体通过各墩顶的临时滑动支座面就位的施工方法。

顶推施工是在桥台的后方设置施工场地，分节段浇筑梁体，并用纵向预应力筋将浇筑节段与已完成的梁体连成整体，在梁体前安装长度为顶推跨径0.7倍左右的钢导梁，然后通过水平千斤顶施力，将梁体向前方顶推出施工场地。

重复这些工序即可完成全部梁体施工。

顶推法最早是1959年在奥地利的阿格尔桥上使用，其特点是：由于作业场所限定在一定范围内，可于作业场上方设置顶棚而使施工不受天气影响，全天候施工。

连续梁的顶推跨径30~50m最为经济有利，如果跨径大于此值，则需要临时墩等辅助手段。

逐段顶推施工宜在等截面的预应力混凝土连续梁桥中使用，也可在组合梁和斜拉桥的主梁上使用。

用顶推法施工，设备简单，施工平稳，噪声低，施工质量好，可在深谷和宽深河道上的桥梁、高架桥以及等曲率曲线桥、带有曲线的桥和坡桥上采用。

顶推施工的方法可分为单点顶推和多点顶推。
