纠偏装置
被动导向装置 主动导向装置。
第四节、顶推施工法
6、关键技术
被动导向装置
当梁体横向移位时，可采取如下图所示 的楔块挤压法纠偏。楔块靠近墩顶锚锭的 部分是固定的，靠近梁体的半块同梁体之 间设置橡胶板随梁体前移，楔块的斜面非 常光滑当梁体前移时，梁体就会被挤向对 面方向。
第四节、顶推施工法
被动纠偏装置平面示意
第四节、顶推施工法
1、顶推施工原理
第四节、顶推施工法
2、顶推施工特点
①对桥下地基和净空无要求，不影响通车或通航，混 凝土的输送和养护方便;
②浇筑混凝土仅需一套模板周转，实现施工工厂化;
③单跨顶推力通常在50～100 t之间，总顶力约为梁重 的5%。
第四节、顶推施工法 1、 制梁台座系统 2、 梁底滑动设备 3、 顶推装置 4、 纵向牵引设备 5、 横向导向设备 6、 导梁
第四节、顶推施工法
5、施工工艺
施工准备 梁体预制 安装钢导梁 安装顶推辅助设备 检查准备工作 运送 梁体至顶推位置 实施顶推及纠偏工作 下 一孔顶推工作 重复以上工作 直至全桥 架梁结束。
第四节、顶推施工法
制梁台座及模板的设计Байду номын сангаас
制梁台座的概念
制梁台座
制梁台座位置选择的原 则
平台施工要点
底模
模板的设计 内、侧模
5、施工工艺
根据箱粱断面变化的实际情况，为了方 便拆、装内、侧模，采用碗扣式手架来组 成内模台车形式，内模台车分多节以适应 粱长变化，顶模的升降采用手板双向调节 螺丝来控制高度，侧模采用多块拼装组成， 用拉筋将内、外模拉紧，同时用内模台车 上加钢管的方法支撑侧模，确保混凝土的 外型尺寸。
第四节、顶推施工法

《顶推法施工方案》课件

《顶推法施工方案》课件

顶推法施工流程
1
准备工作
确定施工方案，安排人员和设备，准备
基础施工
2
工地和材料。
进行基础的施工，包括地基处理和基础
结构的搭建。
3
顶推过程
利用顶推力将结构物逐步推进，确保施
完工验收
4工Βιβλιοθήκη 程的安全和稳定。对施工完成的结构物进行验收和评估。
顶推设备和工具
顶推机
专业的顶推设备，能够提供足够的推力和控制 力度。
导轨系统
用于引导顶推机和结构物的导轨系统，确保结 构物的准确推进。
托架系统
支撑结构物的托架系统，用于保持结构物的稳 定。
测量工具
用于监测和测量施工过程中的各种参数，确保 施工质量。
安全措施
1 培训与证书
所有参与顶推施工的人员必须接受相关培训 并获得相应的证书。
2 安全装备
工作人员必须配备适当的安全装备，包括安 全帽、安全靴等。
3 监测系统
安装监测系统监测施工过程的各项参数，及 时发现并解决安全问题。
4 紧急预案
制定详细的紧急预案，以应对施工中可能发 生的突发情况。
施工案例分析
大型桥梁
介绍如何利用顶推法施工大型桥梁，包括桥墩、桥 台和桥面的搭建。
摩天大楼
解释如何利用顶推法施工摩天大楼，包括高层建筑 的结构、玻璃幕墙的安装等。
隧道工程
介绍如何利用顶推法施工隧道，包括隧道壁和隧道 顶的施工。
水利水电工程
解释如何利用顶推法施工水利水电工程，包括大坝 和水电站的建设。
总结与展望
总结《顶推法施工方案》的关键要点，并对未来该方案的研究和应用进行展望。
《顶推法施工方案》PPT 课件
本课件将介绍《顶推法施工方案》，包括工程概述、顶推法施工原理、顶推 法施工流程、顶推设备和工具、安全措施、施工案例分析和总结与展望。

顶推法施工PPT课件

顶推法施工PPT课件

连续梁顶推施工技术
广州猎德大桥钢箱梁节段划分
钢箱梁全宽36.1m，桥面设2%的双向横坡，悬索成桥后全部竖曲线半径为 9800m，按双向2.5%纵坡设计。采用扁平钢箱梁，钢箱梁梁中心线处梁高 3.5m，为全焊单箱三室结构，一般截面顶板厚为14mm，底板厚为10mm，在 吊索下方设横腹板，钢箱梁采用顶推法施工。钢箱梁设计共分32个节段， 其中标准节段长12m，重192.1t。
预制：在桥轴线端 部设预制厂制梁
顶推：待砼达到强 度后，张束，向前 顶推
支座安装：梁就位 后，整体顶梁，安 装正式支座
预制节段 张拉预应力筋 顶推预制节段
顶推就位 张拉后期预应力筋
更换支座 桥面工程
安装顶推设备 模板工作、钢筋和
混凝土准备
管道压浆
放松部分预应力筋， 拆除辅助设施 管道压浆
桥面横向联系
2、由于顶推悬臂弯矩不能太大，且施工阶段的内力与营运阶段的内力也不 能相差太大，所以顶推只适用较多跨（少跨不经济），且跨径不大于50m的桥型， 以42m跨径受力最佳；
3、对于多孔长桥，引工作面（最多两岸对顶）所限，顶推过长，施工工期 相对较长。
预制场地的准备
预制场地包括预制台座和从预制台座到标准顶推跨之间的过渡孔。
•第一跨顶出时，梁体的倾覆稳 定安全
连续梁顶推施工技术
预制梁段的技术要求 •底板平整度，要有一定的刚度和硬 度 •严格控制钢筋、预应力筋孔道、预 埋件的位置 •严格控制混凝土的浇筑质量 •尽可能采用机械化装拆模板
连续梁顶推施工技术
减少顶推施工时内力的措施 1、主梁前端设导梁 2、跨中设临时墩，缩小顶推跨径（至40~60米） 3、桥墩顺桥向设临时撑架，缩小顶推跨径 4、主梁前端设临时塔架，以斜缆索系于梁上锚固 5、当中孔跨径较大，又无法设临时墩，则变单向顶推为 双向顶推

《顶推法施工》PPT课件

《顶推法施工》PPT课件

场
过渡孔：通过在预制台座前布置小距离过渡墩，使梁段逐步顶推 过渡到标准跨径
整理ppt
9
预制 场地
预制场地的长度需要 有预制节段长的三倍 以上，涉及因素有：
主梁节段分段长 每节段为全断面或分
次浇筑 拼装导梁的场地 第一跨顶出时，梁体
的倾覆稳定安全
预制场地是预制梁体和顶推
过渡的场地，包括主梁节段
的浇筑平台和模板、钢筋和
钢索的加工场地，混凝土搅
拌站以及砂、石、水泥的堆 放和运输路线用地
整理ppt
10
二、辅助墩（临时墩）
整理ppt
11
顶推平台，临时墩
临时墩的布置图
临时墩
整理ppt
12
作用
减小顶推的标准跨径， 来减小梁顶推过程交替 变化的正、负弯矩。特 别当顶推跨径超过50m 以上，或者顶推其他形 式的桥梁，如斜拉桥， 钢管系杆拱桥，或连续 刚构桥梁时采用。
整理ppt
21
滑动支 座
设置在墩上的混凝土 临时垫块上，由光滑的不锈 钢板与组合的聚四氟乙烯滑 块组成，其中的滑块由四氟 板与具有加劲钢板的橡胶块 构成。
顶推时，组合的聚四氟 乙烯滑块在不锈钢板上滑动， 并在前方滑出，通过在滑道 后方不断喂入滑块，带动梁 身前进。
整理ppt
22
滑道板
整理ppt
23
整理ppt
5
4.2 顶推方法与设备、设施
一、顶推方法 按顶推动力装置的多少： 单点顶推 多点顶推
整理ppt
6
二、顶推设备与设施
预制平台
临时墩
临时墩的作用是什么？
导梁
导梁的作用是什么？
系统模板
系统模板有哪些优点？

顶推施工方法课件

顶推施工方法课件

监控与调整
在顶推过程中，对被顶推结构 进行实时监测，根据需要调整 顶推力和方向。
顶推施工方法的设备与工具千顶滑板是顶推施工中的主要设备，用于提供顶推 力。根据需要选择不同类型的千斤顶，如 分离式千斤顶、穿心式千斤顶等。
滑板在被顶推结构的下方或侧方，起到支 撑和减小摩擦的作用。根据需要选择不同 材质和尺寸的滑板。
改进方向与建议
加强施工控制
通过加强施工控制技术，提高顶推施工的精 度和稳定性，减少结构变形和内力。
推广数字化技术
推广数字化技术，如BIM技术、GPS定位等 ，提高施工精度和效率。
研发新型顶推设备
研发新型的顶推设备和技术，提高施工效率 和质量，降低施工成本。
加强环保措施
加强环保措施，减少顶推施工对环境的影响 ，实现绿色施工。
VS
详细描述
在顶推施工过程中，应采取环保措施，减 少对环境的负面影响，同时合理利用资源 ，降低能耗和资源消耗，实现可持续发展 。
THANKS
感谢观看
总结词
智能化与自动化技术为顶推施工提供 了强大的支持，提高了施工精度和安 全性。
详细描述
通过引入智能化控制系统和自动化设 备，可以实现顶推施工的远程监控、 自动调整和精确控制，减少人为误差 ，确保施工质量和安全。
绿色施工与可持续发展
总结词
随着环保意识的增强，绿色施工和可持 续发展成为顶推施工的重要方向。
详细描述
特殊环境的顶推施工常用于山地、沼泽、沙漠等复杂地形和环境下的施工。由于环境条 件恶劣，需要采用特殊的施工技术和设备，如山地顶推施工需要克服地形崎岖、滑坡等 问题，沼泽地顶推施工需要解决地基软弱、水位高等问题。该方法对技术要求较高，但
能够适应各种复杂环境，具有较高的应用价值。

《桥梁上部构造施工》课件——顶推法施工

《桥梁上部构造施工》课件——顶推法施工
顶推法施工—施工工序
顶推法施工
顶推法的施工工序 预制:在桥轴线端部设预制场制梁 顶推:待砼达到强度后,张束,向前顶推 支座安装:张拉后期预应力筋，安装正式支座
顶推法施工
施工要素 1、预制场地 预制场地的长度需要有预制节段长的三倍以上 涉及因素有： 梁段悬出时反压段的长度 梁段底板与腹(顶)板预制长度 导梁拼装长度 机具设备材料进入预制作业线的长度
顶推法施工
节段的预制工作 预制梁段的技术要求 1、底板平整，且具有一定的刚度和硬度。 2、严格控制钢筋、预应力筋孔道、预埋件的 位置 3、严格控制混凝土的浇筑质量 4、尽可能采用机械化装折模板
顶推法施工
节段的预制工作 模板工作——保证预制质量的关键。宜使用钢模板,以保证预制梁尺寸的
准确性。 预制周期——加快施工速度的关键。预制工作应采用流水作业，培养专业
顶推法施工
施工要素 2.钢导梁 结构：钢桁梁、钢板 作用：减小顶推过程中梁前端悬臂负
弯矩 导梁长度：一般为顶推跨径的0.6-0.7 倍
顶推法施工
施工要素 3、临时墩 作用：减小顶推的标准跨径来减 小梁顶推过程交替变化的正、负 弯矩。 特点：仅在施工中使用,在符合要 求的前提下,要造价低,便于拆装。
顶推施工现场
业 中
够的长度和刚度，且应与梁体底部
完全接触，保证梁体腹板可靠受力。
顶推法施工
落梁 落梁前应按设计规定的顺序，对预应力
钢束进行张拉、锚固和压浆，并拆除全 部临时预应力钢束。 落梁时，应按设计规定的顺序和每次的 下落量分步进行，同一墩、台的千斤顶 应同步运行;落梁反力的允许偏差应为 ±10%设计反力。 永久支座应在落梁前进行安装。
顶推施工现场
顶推法施工
施工要素 4.侧制导架 位置：设置于墩顶两侧 作用：控制主梁前进的方向

桥梁施工方法——顶推法ppt精品资料

桥梁施工方法——顶推法ppt精品资料
机具设备简便，无需大型起吊设备 适应于连续梁，简支梁，拱桥等结构
谢
！
机具设备简便，无需大型起吊设备
适应于连续梁，简支梁，拱桥等结构
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前端装有预埋构件与钢导梁栓接。
作用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。
不适应多跨变高梁、曲率变化的曲线桥和竖向曲率大的桥梁
5、推进方法
推 进 法
拉 进 法
顶 进 法
夹 进 法
四、总结
流程 特点 要素
优点＆缺点
减小了顶推过程中梁的前端悬臂负弯矩。
是怎样的一种施工方法？
顶推过程中的反复应力，使梁高取值大，临时束多，张拉工序繁琐
随着桥长的增大，施工进度较慢
受顶推悬臂弯矩的限制，顶推跨径不宜过大
谢 一、“顶推法”的概念（流程）
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。
适应于连续梁，简支梁，拱桥等结构
节省施工用地，工厂化制作，能保证构件质量
三、“顶推法”施工要素
1、预制场地
预制场地是预制梁体和顶推过渡的场地，包括主梁节段的浇 筑平台和模板、钢筋和钢索的加工场地，混凝土搅拌站以及砂、 石、水泥的堆放和运输路线用地。
2、钢导梁
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前 端装有预埋构件与钢导梁栓接。减小了顶推过程中梁的前端悬臂负 弯矩。
一、“顶推法”的概念（流程）
“顶推法” 是怎样的一种施工方法？
…? ?

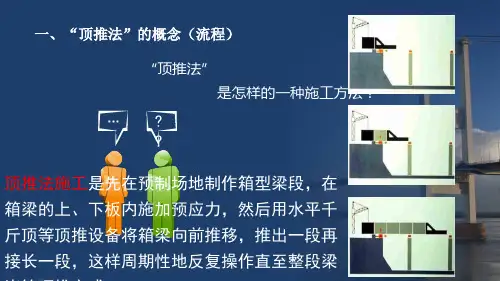

顶推法施工是先在预制场地制作箱型梁段，在 箱梁的上、下板内施加预应力，然后用水平千 斤顶等顶推设备将箱梁向前推移，推出一段再 接长一段，这样周期性地反复操作直至整段梁

顶推法施工技术概述ppt(73张)

顶推法施工技术概述ppt(73张)

顶推法施工技术概述(ppt73页)
顶推法
广东韶关五里亭大桥
23. 1 施工技术概述
顶推法施工技术概述(ppt73页)
顶推法施工技术概述(ppt73页)
顶推法
23. 1 施工技术概述
顶推法施工技术概述(ppt73页)
顶推法施工技术概述(ppt73页)
顶推施工方法
一、顶推施工工序
顶推法施工技术概述(ppt73页)
卷扬机拖，施加吨位小，起 动、停止时惯性有冲击力大
液压千斤顶，施加吨位大， 可根据需要选择，施力平稳、 均匀。
顶推法
意大利山谷桥 10x32m,梁高 2.5米，曲线半 径150米
23. 1 施工技术概述
顶推法
非洲南部的科马提河桥
23. 1 施工技术概述
顶推法
23. 1 施工技术概述
湖南安化资江大桥7X50m顶推施工
顶推法施工技术概述(ppt73页)
二、顶推施工分类 按顶推动力装置的多少：单点顶推和多点顶推； 按动力装置的类别可分为步距式顶推和连续顶推； 按支承系统：临时滑道支承装置顶推施工和永久支承装置顶推施工； 按顶推方向：单向顶推和双向（相对）顶推； 按箱梁节段的成形方式可分为预制组装、分段顶推和逐段预制、逐段顶推 （一）单点顶推（TL顶推） 。 顶推的装置集中在主梁预制场地附近的桥台或桥墩上，前方墩各支点上设
1959年，前联邦德国的莱昂哈特（Leonhardt）教授在建造奥地利的阿 格尔桥时首次使用；
1963年委内瑞拉卡罗尼河桥顶推施工中引入了鼻梁（导梁）和辅助墩；
1964年，顶推法得到近一步改进，采用了分段预制、逐段顶推、逐段接 长、连续施工的工艺；
1974年，我国在狄家河铁路桥施工中，首次采用顶推法

连续梁桥顶推法施工技术与控制PPT课件

连续梁桥顶推法施工技术与控制PPT课件

钢筋混凝土实
心墩
刚度大、造价低
拆除困难
适应于岸上临 时墩
薄钢管空心混 凝土墩
施工速度快，造 价低，拆除快， 刚度大
是比较合理的 临时墩
辅助墩
（2）托架
在桥墩上设托架用以减少顶推跨径和梁的受 力。托架设在主墩的两侧，可使顶推跨径缩小， 施工后托架和主梁联成整体。
预
应
锚栓拉杆
力
墩旁托架支撑
钢
丝
束
预埋支座
④随着桥长的增大，施工进度较慢。
3、顶推施工前应符合下列条件： （1）尽可能使墩台的施工顺序和梁的顶 推顺序相匹配，以便缩短工期； （2）施工场地的布置要紧，要和顶推方 式、顶推顺序相适应； （3）顶推作业线应根据动力设备装置 （包括同步和集中控制）和滑移装置（滑道 和滑块）的类型作适当的布置； （4）制定顶推的操作规定和安全细则。
5.导梁 导梁设置在主梁前端，未等截面或变截
面的钢桁梁或钢板梁。主梁前端有预埋件与钢 导梁栓接。导梁底缘呈向上圆弧形，以便于顶 推时顺利通过桥墩。
作用
减小顶推过程中梁的前端悬臂负弯矩
构造
钢桁梁和钢板梁
技术要求
钢导梁受力主要为正弯距和剪力，负弯距较小， 长度一般为顶推跨径0.6～0.7倍
合理的导梁长度应是主梁最大悬臂 负弯矩与使用状态（运营阶段）支
③预制节段的模板构造与施工方法有关
a、先预制再顶推； b、先底板再顶推，后二次浇筑。
预制 设备
• 模板工作是保证预制质量 的关键，梁底的平整度将影 响顶推时梁的内力，所以预 制平台的平整度要严格控制。
• 预制周期时加快施工速度 的关键。预制工作应采用流 水作业，培养专业化的施工 队伍，还可采用加入添加剂 的方法提高混凝土的早期强 度。

顶推法施工课件

顶推法施工课件
•16
8. 顶推法施工的特点
• 综上所述，预应力混凝土连续梁顶推法施工具有 如下特点：
• (1)由于顶推力远比梁体自重小，所以顶推设备轻 型简便，不需大型吊运机具；
• (2)不影响桥下通航或行车，对紧急施工，寒冷地 区施工，架设场地受限制等特殊条件下，其优点 更为明显；
• (3)仅需一套模板周转，节省材料，施工工厂化， 易于质量管理；
•15
7 顶推法施工桥例
保中铁路中卫黄河大桥
该桥全长1315m,主跨为两联7*48rn预 应力混凝土箱型连续梁，采用多点顶 推法施工。该桥的顶推跨度（48m）、 单联长度（337.1m），在国内采用顶推 法施工的铁路桥中均居第一。课题 组 结合工程需要，成功开发了“单线 铁 路预应力混凝土箱型连续梁多点顶 推 法成套技术”，高质量、高标准的 完 成了相形梁的制造与顶推假设任务，工 期缩短了47天。该成果不但为多点顶推 施工积累了宝贵的经验，也为我 国铁 路48m以上跨度的预应力混凝土 箱型连 续梁的设计、施工提供了新经 验和新 途径
•5
顶推法施工模板，安装钢导梁
顶推设备安装
循环程序
预制节段 张拉预应力筋
张拉准备
顶推预制节段 顶推就位
管道压浆
放松临时预应力 筋拆除辅助设备
验收工程
桥面工程
落梁变换支座 管道压浆
张拉后期预应力筋
•6
4. 顶推施工方法及特点
• （1）施工方法
• 顶推法施工的主要关键是顶推工作，核心问题在于应用 有限的顶力将梁顶推就位。聚四氟乙烯的问世，为我们提 供了摩擦系数很小的材料，使施工水平有了很大的提高。
•8
2）多点顶推
• 在每个墩台上设置一对小吨位的水平千斤顶，将 集中的顶推力分离到各墩上。由于利用水平千斤 顶传给墩台的反力来平衡梁体滑移时在桥墩产生 的摩阻力，而使桥墩在顶推过程中承受较小的水 平力，因此可以在柔性墩上采用多点顶推施工。

顶推法施工.pptx

顶推法施工.pptx
前进。
2、滑动支承
滑道设置在墩上的混凝土临时垫块上，由光滑的不锈钢板与聚四氟乙烯滑 块组成，其中的滑块由四氟板与具有加劲钢板的橡胶块构成。顶推时，组 合的聚四氟乙烯滑块在不锈钢板上滑动，并在前方滑出，通过在滑道后方 不断喂入滑块，带动梁身前进。
单点顶推施工一般程序
a)顶梁
b)推移
c)收竖顶
水平千斤顶与竖直千斤顶联合应用
顶推法施工
第23讲 顶推法
23.1 施工技术概述 23.2 施工工艺介绍
顶推法
23.1
1、什么叫顶推法施工?
23. 1 施工技术概述
施工技术概述
顶推法的基本思路： 预应力混凝土连续梁桥顶推法施 工是沿桥纵轴方向，在桥台后设 置预制场浇筑梁段，达到设计强 度后，施加预应力，向前顶推， 空出底座继续浇筑梁段，随后施 加预应力与先一段梁联结，直至 将整个桥梁梁段浇筑并顶推完毕， 最后进行体系转换而形成连续梁 桥。
。 2、所需的顶推设备吨位小，容易获得，我国在近年多用拉杆式多点顶推。 3、多点顶推施工的关键在于同步。 4、多联桥的顶推，可以分联顶推，通联就位，也可联在一起顶推。
精轧螺纹钢筋作拉杆的顶推装置
顶推施工的临时设施
一、顶推平台 顶推平台设计原则： 平台长度：主要是结合受力考虑，避免梁段连接处为最不利状态； 计算内容：强度、刚度、稳定性。
顶推法
广东韶关五里亭大桥
23. 1 施工技术概述
顶推法
23. 1 施工技术概述
顶推施工方法
一、顶推施工工序
二、顶推施工分类 按顶推动力装置的多少：单点顶推和多点顶推； 按动力装置的类别可分为步距式顶推和连续顶推； 按支承系统：临时滑道支承装置顶推施工和永久支承装置顶推施工； 按顶推方向：单向顶推和双向（相对）顶推； 按箱梁节段的成形方式可分为预制组装、分段顶推和逐段预制、逐段顶推 （一）单点顶推（TL顶推） 。

桥梁顶推施工技术概要PPT学习教案

桥梁顶推施工技术概要PPT学习教案
滑板式
滚轮式
第27页/共69页
6、导向纠偏装置
水平千斤顶
横向导向
第28页/共69页
三 、 桥 梁 顶 推施工 的设计 及组织
7、机具 设备选 择
1、梁体预制加工、运输设 备
2、顶推、起重设备
依据施工 设计与计 算
确定
3、检测、监控、试验
第29页/共69页
三、桥梁顶推施工的设计及组织
8、其它 8.1、主要施工场地布置 8.2、主要组织机构设置及劳动力布置 8.3、主要施工进度计划安排 8.4、施工工艺及作业指导书 8.5、主要施工资源配置 8.6、施工安全专项方案及应急预案
焊接工艺
钢
焊接材料和紧固件质量
箱
同一部位焊缝返修不宜超过2次
梁
顶
推
防止产生构件变形、损伤
施
工
质
量
钢箱梁安装精度
符合
规范及设 计要求
第42页/共69页
5、钢箱梁安装精度
序号 1 2 3
4
项目
吊点偏位（mm） 同一梁段两侧对称吊点处梁
顶高差（mm） 相邻节段匹配高差（mm）
焊缝尺寸
连 接
焊缝深度
➢ 1.3、按施加水平力的方法可分为水平+竖向千斤顶法、拉杆千斤顶法两种。
✓ 水平+竖向千斤顶法设置方式如下图，其施工程序为 顶梁、推移、落下竖直千斤顶、收回水平千斤顶活塞， 再顶梁如此反复循环。
第10页/共69页
✓拉 杆 千 斤 顶 法是将 千斤顶 置于墩 台（滑 道梁） 前段或 侧面， 通过千 斤顶牵 引锚固 在梁体 内的牵 引拉杆 带动梁 体移动 。如下 图：
1、方案 拟定 及施工准 备
三 、 桥 梁顶 推施工 的设计 及组织

《顶推施工方法》课件

《顶推施工方法》课件

施工监控与测量
位移监测
01
采用高精度测量仪器，对梁体在顶推过程中的位移进行实时监
测。
应力监测
02
对梁体关键部位进行应力监测，确保梁体在顶推过程中受力安
全。
数据处理与分析
03
对监测数据进行处理与分析，及时发现施工中的问题，指导施
工调整。
05
顶推施工质量控制
材料质量控制
总结词：严格筛选、检验 详细描述：对用于顶推施工的材料进 行严格筛选和检验，确保材料的质量
在此添加您的文本16字
总结词：验收程序
在此添加您的文本16字
详细描述：建立严格的验收程序，对检测合格的工程进行 验收，确保工程质量的可靠性。
在此添加您的文本16字
总结词：持续改进
在此添加您的文本16字
详细描述：根据质量检测与验收结果，持续改进施工质量 控制体系，提高施工质量水平。
06
顶推施工案例分析
确保顶推精度。
纠偏调整
根据位移监测结果，对 桥梁进行纠偏调整，确 保顶推过程中桥梁的稳
定性。
落梁就位
落梁准备
在顶推至设计位置后，进行落梁前的准备工 作，如安装临时支撑等。
支座安装
在桥梁下方安装支座，确保桥梁稳定性和承 载能力。
落梁作业
通过控制千斤顶等设备，将桥梁逐步降落到 设计标高位置。
质量检测
对落梁就位后的桥梁进行质量检测，确保符 合设计要求和安全性能。
案例三：大跨度桥梁的顶推施工
总结词
大跨度桥梁
详细描述
该案例以一座大跨度桥梁的顶推施工为例，重点介绍了大跨度桥梁顶推施工的 关键技术和难点，如梁体线形控制、施工过程中的稳定性分析等。
分段顶推

顶推法施工课件

顶推法施工课件
施工周期短，减少交通中断时间
相比传统的地下工程施工方法，顶推法施工可以显著缩短施工周期，减少了交通中断的时间。
保证施工安全和土地环境的保护
顶推法施工采用先进的设备和工艺，可以有效保证施工的安全性，并对土地环2 测试岩锚的稳定性和
根据地质条件和顶推机的性
顶推法施工ppt课件
这是一份关于顶推法施工的PPT课件，旨在介绍顶推法施工的原理、步骤、优 点和注意事项，并展望未来的施工技术和方法。让我们开始探索这一先进的 施工技术吧！
简介
顶推法施工是一种先进的地下工程施工技术，通过使用顶推机和岩锚等设备， 实现对软土地层和岩石地层的有效施工。本节将介绍顶推法施工的概念和原 理。
3
3. 安装顶推机
顶推机是顶推法施工的核心设备，用于推进地下隧道施工。
4
4. 开始顶推施工
一旦顶推机安装完成，就可以开始顶推施工，并按照设计要求推进地下隧道。
5
5. 监测和调整施工过程
在顶推施工过程中，需要进行实时监测和调整，确保施工的安全和质量。
顶推法施工的优点
适用于软土地层和岩石地层
顶推法施工可以应用于各种地质条件，包括软土地层和岩石地层。
施工前准备
在进行顶推法施工前，需要对设备和工具进行检查，确保齐全和正常工作。 同时，还需要合理安排作业人员和分配任务，确保施工进度和效率。
顶推法施工步骤
1
1. 用掉头孔钻孔
钻孔是顶推法施工的第一步，用于准备地下隧道施工的基础。
2
2. 安装岩锚
岩锚是顶推法施工的关键设备之一，用于增强地下结构的稳定性。
展望未来，探索更加先进的施工技术和方法
顶推法施工只是地下工程施工的一种方法，未来还有 很多先进的技术和方法等待我们去探索和应用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

顶推法
23. 1 施工技术概述
顶推法施工是钢桥拖拉法架设原理的应用，所不同的 是滑动和施力装置不同。
分类
钢桥拖拉架设
预应力混凝土顶推法施工
滑动装置
平滚，滚动摩擦，平滚轮轴 平面滑道，平面摩擦，承压
受力有限，滚动摩擦系数大， 力可根据需要选择，摩擦系
在0.15以上
数μ在0.05~0.08之间
施力装置
一、定义
顶推施工法（Incremental launching method) 在桥头沿桥纵轴线方向 将逐段预制张拉的梁向前推出使之就位的桥梁施工方法。
连
续梁顶推来自液压千斤顶法施
工
示
意
图
滑动装置
二、顶推施工法溯源
顶推法的构思来源于钢桥的纵向拖拉施工法。顶推法用水平千斤顶取代了 卷扬机和滑车，用板式滑动支座取代了滚筒；
d)收水平顶
二、多点顶推（SSY法）
在每个墩台上设置一对小吨位水平千斤顶，将集中的顶推力分散到各墩上； 同时、同步施力的保证：采用一套液压与电路相结合的控制系统，集中控制
、分级调压，保证同时启动、同步前进、同时停止。 意外急停措施：各机组和观测点上，触发任一急停按钮，全部机组能同时停
止工作 1、每个桥墩在顶推过程中承受的水平力较小，可在柔性墩上实施多点顶推
卷扬机拖，施加吨位小，起 动、停止时惯性有冲击力大
液压千斤顶，施加吨位大， 可根据需要选择，施力平稳、 均匀。

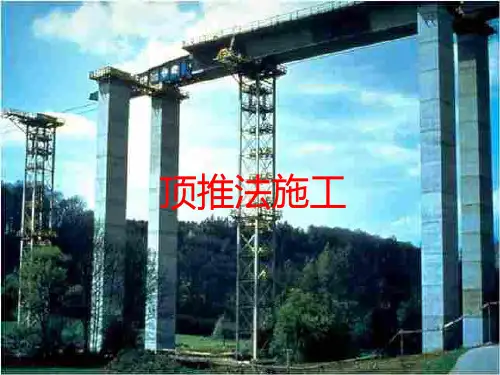

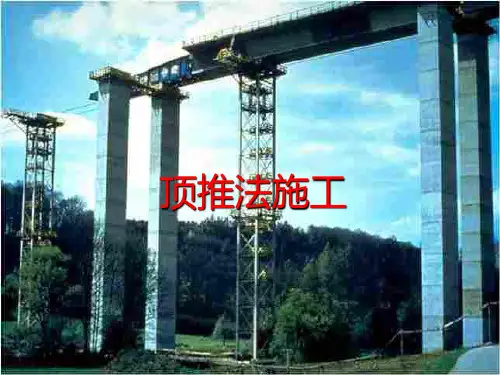

顶推法
意大利山谷桥 10x32m,梁高 2.5米，曲线半 径150米
23. 1 施工技术概述
顶推法
非洲南部的科马提河桥
23. 1 施工技术概述
顶推法
23. 1 施工技术概述
湖南安化资江大桥7X50m顶推施工
二、导梁（鼻梁）
钢桁梁或钢 板梁
长度： 刚度：
连结：
0.6~0.7倍顶推跨度
主梁刚度的1/5～1/9
螺栓受正负力， 易松动
三、横向导向
四、辅助墩（临时墩）
五、顶推设备
六、滑道
转移滑块
梁体 滑板
不锈钢板
图6.28 滑道构造示意
支撑垫石 墩帽
设置在墩上的混凝土临时垫块上，由光滑的不锈钢板与组合的聚四氟乙烯 滑块组成，其中的滑块由四氟板与具有加劲钢板的橡胶块构成。 顶推时，组合的聚四氟乙烯滑块在不锈钢板上滑动，并在前方滑出，通 过在滑道后方不断喂入滑块，带动梁身前进。
。 2、所需的顶推设备吨位小，容易获得，我国在近年多用拉杆式多点顶推。 3、多点顶推施工的关键在于同步。 4、多联桥的顶推，可以分联顶推，通联就位，也可联在一起顶推。
精轧螺纹钢筋作拉杆的顶推装置
顶推施工的临时设施
一、顶推平台 顶推平台设计原则： 平台长度：主要是结合受力考虑，避免梁段连接处为最不利状态； 计算内容：强度、刚度、稳定性。
1959年，前联邦德国的莱昂哈特（Leonhardt）教授在建造奥地利的阿 格尔桥时首次使用；
1963年委内瑞拉卡罗尼河桥顶推施工中引入了鼻梁（导梁）和辅助墩；
1964年，顶推法得到近一步改进，采用了分段预制、逐段顶推、逐段接 长、连续施工的工艺；
1974年，我国在狄家河铁路桥施工中，首次采用顶推法
顶推的装置集中在主梁预制场地附近的桥台或桥墩上，前方墩各支点上设
置滑动支承。
设备数量少，易于集中和同步；功率大，墩台受力大。 1、顶推装置 1）由水平千斤顶通过沿箱梁两侧的牵动钢杆给预制梁一个顶推力； 2）由水平千斤顶与竖直千斤顶联合使用，顶推预制梁前进。它的程序为顶
梁→推移→落下竖直千斤顶→收回水平千斤顶的活塞杆。 顶推装置集中在台后； 前方各支点上设置滑动支承； 滑块在不锈钢板上滑动并在前方滑出，在滑道后方不断喂入滑块，梁身
三、顶推施工法的特点：
1. 节省施工用地，工厂化制作，能保证构件质量。桥梁节段固定在一个场 地预制，便于施工管理改善施工条件，避免高空作业；节约劳力，施工 安全。
2. 结构整体性好；
3. 机具设备简便，无需大型起吊设备、大量的施工脚手架，可不中断交通 或通航；
4. 模板、设备可多次周转使用，顶推法可以使用简单的设备建造中跨桥梁， 施工平稳无噪声；
滑动支座
顶推施工计算
一、内力分布 ◎顶推过程中，梁体内力不断发生改变，梁段各截面在经过支点时要 承受负弯矩，在经过跨中区段时产生正弯矩 ◎导梁的长度、刚度对施工内力影响较大，为减少施工内力可考虑使 用辅助墩及缆索 ◎施工阶段的内力状态与使用阶段的内力状态不一致 ◎配筋必须满足施工阶段内力包络图
顶推法
广东韶关五里亭大桥
23. 1 施工技术概述
顶推法
23. 1 施工技术概述
顶推施工方法
一、顶推施工工序
二、顶推施工分类 按顶推动力装置的多少：单点顶推和多点顶推； 按动力装置的类别可分为步距式顶推和连续顶推； 按支承系统：临时滑道支承装置顶推施工和永久支承装置顶推施工； 按顶推方向：单向顶推和双向（相对）顶推； 按箱梁节段的成形方式可分为预制组装、分段顶推和逐段预制、逐段顶推 （一）单点顶推（TL顶推） 。
桥梁顶推法施工培训教材(PPT73页)
顶推法施工
桥梁顶推法施工培训教材(PPT73页)
第23讲 顶推法

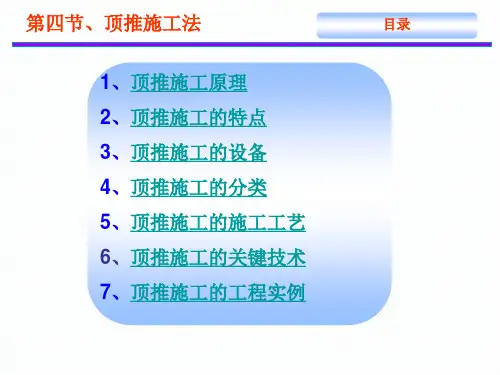

23.1 施工技术概述 23.2 施工工艺介绍
顶推法
23.1
1、什么叫顶推法施工?
23. 1 施工技术概述
施工技术概述

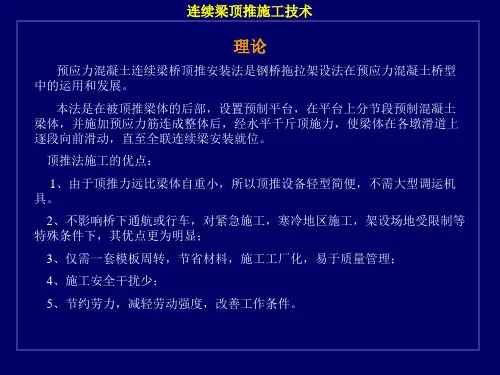

顶推法的基本思路： 预应力混凝土连续梁桥顶推法施 工是沿桥纵轴方向，在桥台后设 置预制场浇筑梁段，达到设计强 度后，施加预应力，向前顶推， 空出底座继续浇筑梁段，随后施 加预应力与先一段梁联结，直至 将整个桥梁梁段浇筑并顶推完毕， 最后进行体系转换而形成连续梁 桥。
前进。
2、滑动支承
滑道设置在墩上的混凝土临时垫块上，由光滑的不锈钢板与聚四氟乙烯滑 块组成，其中的滑块由四氟板与具有加劲钢板的橡胶块构成。顶推时，组 合的聚四氟乙烯滑块在不锈钢板上滑动，并在前方滑出，通过在滑道后方 不断喂入滑块，带动梁身前进。
单点顶推施工一般程序
a)顶梁
b)推移
c)收竖顶
水平千斤顶与竖直千斤顶联合应用
5. 适用范围：中等跨径的等截面梁、连续梁，简支梁，拱桥（桥面纵梁， 斜拉桥（主梁）等结构。
6. 施工节段的长度一般可取用10m～30m；每个节段的施工周期为7d～ 10d。
不适应多跨变高梁，曲率变化的曲线桥和竖向曲率大的桥梁，受顶推悬 臂弯矩的限制，顶推跨径大于70~80米不经济。顶推过程中的反复应力， 使梁高取值大，临时束多，张拉工序繁琐。随着桥长的增大，施工进度 较慢。
