LabVIEW教程之LabVIEW入门1LabVIEW第章虚拟仪器及入门1.1虚拟仪器概述virtual instrumention虚拟仪器（）是基于计算机的仪器。

计算机和仪器的密切结合是目前仪器发展的一个重要方向。

粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。

随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。

另一种方式是将仪器装入计算机。

以通用的计算机硬件及操作系统为依托，实现各种仪器功能。

虚拟仪器主要是指这种方式。

下面的框图反映了常见的虚拟仪器方案。

Êý??ÐÅÊý?Ý?âºÅ?Ý?ÉÐéÄâÒÇÆ?Ã??å?Ôµ?????ÏóÀíÀí??虚拟仪器的主要特点有：,尽可能采用了通用的硬件，各种仪器的差异主要是软件。

,可充分发挥计算机的能力，有强大的数据处理功能，可以创造出功能更强的仪器。

,用户可以根据自己的需要定义和制造各种仪器。

虚拟仪器实际上是一个按照仪器需求组织的数据采集系统。

虚拟仪器的研究中涉及的基础理论主要有计算机数据采集和数字信号处理。

目前在这一领域内，使用较为广泛的计算机NILabVIEW语言是美国公司的。

2070虚拟仪器的起源可以追朔到世纪年代，那时计算机测控系统在国防、航天等领域PCMicrosoft已经有了相当的发展。

机出现以后，仪器级的计算机化成为可能，甚至在公司WindowsNIMacintoshLabVIEW2.0的诞生之前，公司已经在计算机上推出了以前的版本。

LabVIEW对虚拟仪器和长期、系统、有效的研究开发使得该公司成为业界公认的权威。

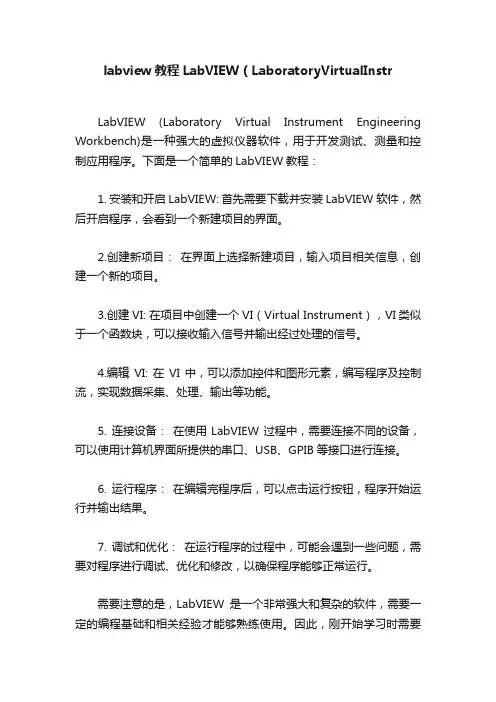

labview教程LabVIEW（LaboratoryVirtualInstr
LabVIEW (Laboratory Virtual Instrument Engineering Workbench)是一种强大的虚拟仪器软件，用于开发测试、测量和控制应用程序。

下面是一个简单的LabVIEW教程：
1. 安装和开启LabVIEW: 首先需要下载并安装LabVIEW软件，然后开启程序，会看到一个新建项目的界面。

2.创建新项目：在界面上选择新建项目，输入项目相关信息，创建一个新的项目。

3.创建VI: 在项目中创建一个VI（Virtual Instrument），VI类似于一个函数块，可以接收输入信号并输出经过处理的信号。

4.编辑VI: 在VI中，可以添加控件和图形元素，编写程序及控制流，实现数据采集、处理、输出等功能。

5. 连接设备：在使用LabVIEW过程中，需要连接不同的设备，可以使用计算机界面所提供的串口、USB、GPIB等接口进行连接。

6. 运行程序：在编辑完程序后，可以点击运行按钮，程序开始运行并输出结果。

7. 调试和优化：在运行程序的过程中，可能会遇到一些问题，需要对程序进行调试、优化和修改，以确保程序能够正常运行。

需要注意的是，LabVIEW是一个非常强大和复杂的软件，需要一定的编程基础和相关经验才能够熟练使用。

因此，刚开始学习时需要
认真阅读官方文档并进行系统的学习和实践。

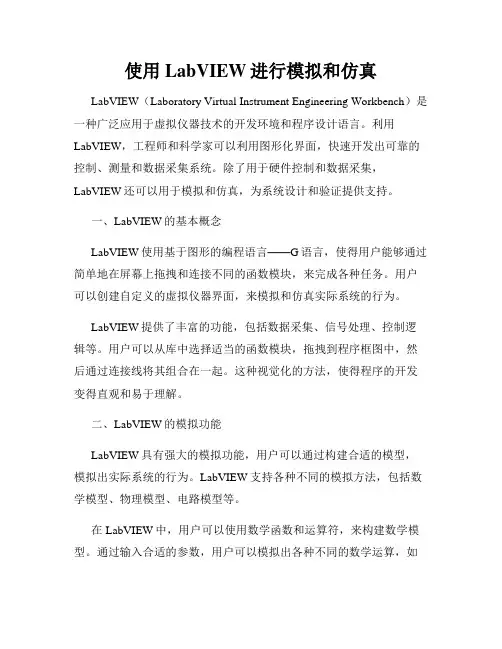

使用LabVIEW进行模拟和仿真LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种广泛应用于虚拟仪器技术的开发环境和程序设计语言。

利用LabVIEW，工程师和科学家可以利用图形化界面，快速开发出可靠的控制、测量和数据采集系统。

除了用于硬件控制和数据采集，LabVIEW还可以用于模拟和仿真，为系统设计和验证提供支持。

一、LabVIEW的基本概念LabVIEW使用基于图形的编程语言——G语言，使得用户能够通过简单地在屏幕上拖拽和连接不同的函数模块，来完成各种任务。

用户可以创建自定义的虚拟仪器界面，来模拟和仿真实际系统的行为。

LabVIEW提供了丰富的功能，包括数据采集、信号处理、控制逻辑等。

用户可以从库中选择适当的函数模块，拖拽到程序框图中，然后通过连接线将其组合在一起。

这种视觉化的方法，使得程序的开发变得直观和易于理解。

二、LabVIEW的模拟功能LabVIEW具有强大的模拟功能，用户可以通过构建合适的模型，模拟出实际系统的行为。

LabVIEW支持各种不同的模拟方法，包括数学模型、物理模型、电路模型等。

在LabVIEW中，用户可以使用数学函数和运算符，来构建数学模型。

通过输入合适的参数，用户可以模拟出各种不同的数学运算，如傅里叶变换、微分方程求解、积分等。

这使得用户能够更好地理解系统的行为，预测系统的响应。

另外，LabVIEW还提供了专门的工具箱，如信号处理、控制系统、通信等，用户可以利用这些工具箱，按照实际需求进行模拟和仿真。

这些工具箱提供了各种不同的函数模块，便于用户构建各种复杂的模型。

三、LabVIEW的仿真功能除了模拟功能，LabVIEW还具有强大的仿真能力。

用户可以根据实际系统的特性，构建相应的仿真模型，并对其进行仿真验证。

LabVIEW提供了各种不同的仿真方法，如时域仿真、频域仿真等。

在LabVIEW中，用户可以通过输入系统的物理参数和初始条件，构建相应的物理模型。

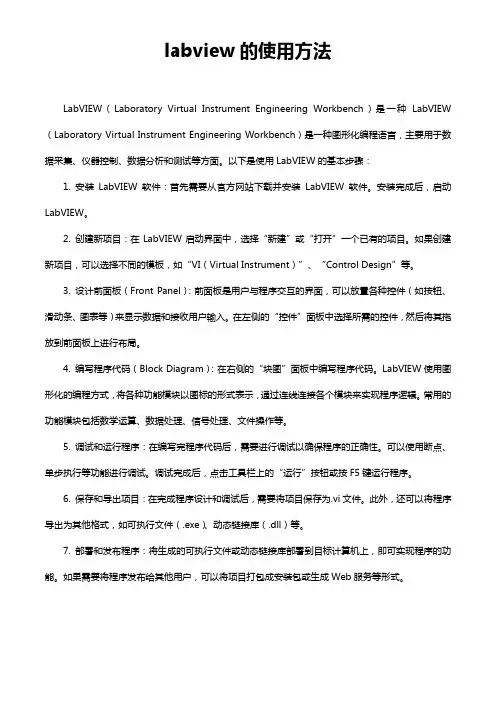

labview的使用方法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种LabVIEW （Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言，主要用于数据采集、仪器控制、数据分析和测试等方面。

以下是使用LabVIEW的基本步骤：1. 安装LabVIEW软件：首先需要从官方网站下载并安装LabVIEW软件。

安装完成后，启动LabVIEW。

2. 创建新项目：在LabVIEW启动界面中，选择“新建”或“打开”一个已有的项目。

如果创建新项目，可以选择不同的模板，如“VI（Virtual Instrument）”、“Control Design”等。

3. 设计前面板（Front Panel）：前面板是用户与程序交互的界面，可以放置各种控件（如按钮、滑动条、图表等）来显示数据和接收用户输入。

在左侧的“控件”面板中选择所需的控件，然后将其拖放到前面板上进行布局。

4. 编写程序代码（Block Diagram）：在右侧的“块图”面板中编写程序代码。

LabVIEW使用图形化的编程方式，将各种功能模块以图标的形式表示，通过连线连接各个模块来实现程序逻辑。

常用的功能模块包括数学运算、数据处理、信号处理、文件操作等。

5. 调试和运行程序：在编写完程序代码后，需要进行调试以确保程序的正确性。

可以使用断点、单步执行等功能进行调试。

调试完成后，点击工具栏上的“运行”按钮或按F5键运行程序。

6. 保存和导出项目：在完成程序设计和调试后，需要将项目保存为.vi文件。

此外，还可以将程序导出为其他格式，如可执行文件（.exe）、动态链接库（.dll）等。

7. 部署和发布程序：将生成的可执行文件或动态链接库部署到目标计算机上，即可实现程序的功能。

如果需要将程序发布给其他用户，可以将项目打包成安装包或生成Web服务等形式。

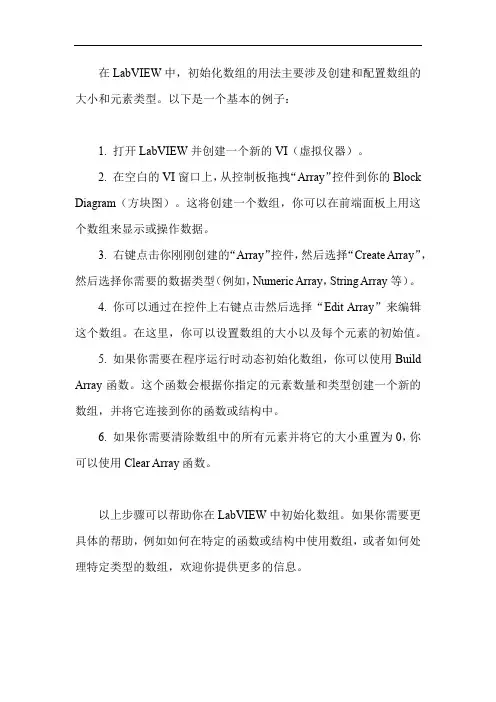

在LabVIEW中，初始化数组的用法主要涉及创建和配置数组的大小和元素类型。

以下是一个基本的例子：
1. 打开LabVIEW并创建一个新的VI（虚拟仪器）。

2. 在空白的VI窗口上，从控制板拖拽“Array”控件到你的Block Diagram（方块图）。

这将创建一个数组，你可以在前端面板上用这个数组来显示或操作数据。

3. 右键点击你刚刚创建的“Array”控件，然后选择“Create Array”，然后选择你需要的数据类型（例如，Numeric Array，String Array等）。

4. 你可以通过在控件上右键点击然后选择“Edit Array”来编辑这个数组。

在这里，你可以设置数组的大小以及每个元素的初始值。

5. 如果你需要在程序运行时动态初始化数组，你可以使用Build Array函数。

这个函数会根据你指定的元素数量和类型创建一个新的数组，并将它连接到你的函数或结构中。

6. 如果你需要清除数组中的所有元素并将它的大小重置为0，你可以使用Clear Array函数。

以上步骤可以帮助你在LabVIEW中初始化数组。

如果你需要更具体的帮助，例如如何在特定的函数或结构中使用数组，或者如何处理特定类型的数组，欢迎你提供更多的信息。

LabVIEW入门从零基础到快速上手LabVIEW是一种图形化编程语言和开发环境，用于控制和测量系统应用的快速原型设计、数据采集和分析。

本文将引导读者从零基础开始，逐步学习LabVIEW的基本概念和使用技巧，以帮助读者快速掌握LabVIEW的入门知识。

一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是由美国国家仪器公司（National Instruments）开发的一种图形化编程语言和开发环境。

LabVIEW广泛应用于控制和测量系统领域，其独特的可视化编程方式使其成为工程师和科学家的首选工具。

二、LabVIEW安装和配置1. 下载LabVIEW安装程序并运行；2. 根据提示选择安装选项和目标文件夹；3. 完成安装后，启动LabVIEW，并进行基本配置，如选择界面语言、设置默认文件夹等。

三、LabVIEW界面介绍LabVIEW的界面由工具栏、项目资源、控制面板和主编辑区组成。

工具栏提供了常用的控件和工具，项目资源用于管理程序文件，控制面板用于运行程序，主编辑区用于编写和调试程序。

四、LabVIEW基本元素1. 控件：LabVIEW提供了丰富的控件，如按钮、滑动条、图形显示等，用于构建用户界面；2. 连接线：用于连接程序中的各个元素，形成数据流；3. 图标和面板：图标表示程序的功能，面板显示用户界面；4. 节点：用于执行具体的功能操作，如数学运算、控制结构等。

五、LabVIEW编程基础1. 数据流图：LabVIEW的编程模型基于数据流图，程序通过连续的数据流传递来实现功能；2. 程序结构：LabVIEW提供了各种结构化编程元素，如循环结构、条件结构等，用于控制程序流程和实现条件判断；3. 变量和数据类型：LabVIEW支持多种数据类型，如数值、字符串、数组等，变量用于存储和处理数据；4. VI（Virtual Instrument）：VI是LabVIEW程序的基本单元，包含了一个完整的功能模块。

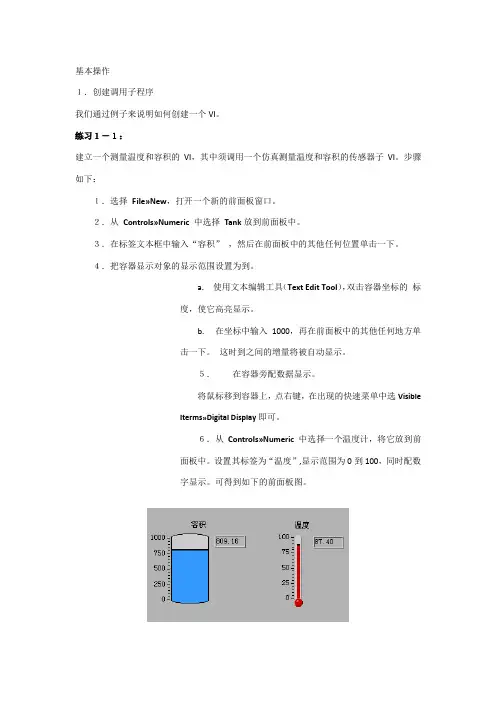

基本操作１．创建调用子程序我们通过例子来说明如何创建一个VI。

练习１－１：建立一个测量温度和容积的VI，其中须调用一个仿真测量温度和容积的传感器子VI。

步骤如下：１．选择File»New，打开一个新的前面板窗口。

２．从Controls»Numeric中选择Tank放到前面板中。

３．在标签文本框中输入“容积”，然后在前面板中的其他任何位置单击一下。

４．把容器显示对象的显示范围设置为到。

a. 使用文本编辑工具（Text Edit Tool），双击容器坐标的标度，使它高亮显示。

b.在坐标中输入1000，再在前面板中的其他任何地方单击一下。

这时到之间的增量将被自动显示。

５．在容器旁配数据显示。

将鼠标移到容器上，点右键，在出现的快速菜单中选VisibleIterms»Digital Display即可。

６．从Controls»Numeric中选择一个温度计，将它放到前面板中。

设置其标签为“温度”,显示范围为0到100，同时配数字显示。

可得到如下的前面板图。

图１－３ 练习１－１的前面板图７． Windows»Show Diagram 打开流程图窗口。

从功能模板中选择对象，将它们放到流程图上组成下图（其中的标注是后加的）。

图１－４ 练习１－１的流程图 该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器，温度和容积对象是由前棉板的设置自动带出来的。

a. 乘法器和随机数发生器由Functions»Numeric 中拖出，尽管数值常数也可以这样得到，但是建议使用c 中的方法更好些。

b. 进程监视器（Process Monitor ）不是一个函数，而是以子VI 的方式提供的，它存放在LabVIEW\Activity 目录中，调用它的方法是在Functions»Select a VI 下打开Process Monitor ，然后在流程图上点击一下，就可以出现它的图标。

LabVIEW使用指南从入门到精通LabVIEW使用指南：从入门到精通LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于快速创建数据采集、仪器控制和实时数据处理应用程序。

它被广泛应用于科学实验室、工业自动化以及教育领域。

本文将从入门到精通，为您提供LabVIEW的使用指南。

一、LabVIEW入门1. 安装LabVIEW软件在官方网站下载并安装LabVIEW软件。

根据自己的操作系统选择相应的版本，并按照安装向导进行完成。

2. 熟悉LabVIEW界面打开LabVIEW软件后，您将看到一个图形化的编程界面。

界面中包含了工具栏、项目资源、前面板和块图等各个部分。

熟悉这些部分的作用和使用方法，是学习LabVIEW的第一步。

3. 创建并运行第一个程序在LabVIEW中，程序由前面板（Front Panel）和块图（Block Diagram）组成。

前面板是用户界面，用于显示和控制程序，而块图是程序的实际运行部分。

通过拖拽控件和连接线，您可以在前面板和块图中进行图形化的编程。

尝试创建一个简单的程序，并通过点击“运行”按钮来运行它。

这将帮助您了解LabVIEW的基本工作原理。

二、LabVIEW基础1. 数据类型和变量LabVIEW支持多种数据类型，例如数字、字符串、布尔值等。

了解这些数据类型的特点和使用方法，能够帮助您更好地处理数据。

在LabVIEW中，使用变量来存储和处理数据。

变量是一种命名的存储位置，用于存储特定类型的数据。

学会如何创建和使用变量，是掌握LabVIEW基础的重要一步。

2. 控制结构控制结构是LabVIEW中用于控制程序流程的重要组成部分。

常用的控制结构有循环结构、条件结构和事件结构等。

了解这些控制结构的使用方法，能够帮助您实现复杂的程序逻辑。

3. 数据采集与仪器控制LabVIEW具有强大的数据采集和仪器控制功能。

LabVIEW入门指南从零开始学习形化编程LabVIEW入门指南：从零开始学习可视化编程1. 简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的可视化编程语言和环境。

它的特点是以图形化方式进行程序设计，使得非专业编程人员也能够快速上手，实现各种实时数据采集、分析和控制等应用。

本篇文章将从零开始向读者介绍LabVIEW的基础知识和入门指南。

2. 安装和界面导览首先，要开始使用LabVIEW，需要进行软件的安装。

在NI官方网站上下载合适的版本，并按照说明进行安装。

完成后，打开LabVIEW，我们将看到一个简洁而直观的界面。

包含菜单栏、工具栏、前面板和控件库等主要部分。

菜单栏提供了各种功能选项，工具栏则提供了常用的操作快捷方式。

前面板是用户与程序交互的界面，可以通过拖拽控件库中的控件来进行布局和设计。

3. 数据流编程模型在LabVIEW中，主要采用数据流编程模型。

这意味着程序通过数据的流动来控制模块的执行顺序。

每个模块在前面板上表示为一个图形化的方框，称为虚拟仪器（Virtual Instrument）或VI。

程序通过将各个VI连接起来，将数据从一个VI传送到另一个VI，实现数据流动和处理逻辑。

4. 基本元素和数据类型LabVIEW提供了丰富的控件库，包括数值输入框、滑动条、图表、按钮等等，以及各种数据类型和操作。

常见的数据类型包括数值、布尔值、字符串、数组等。

通过控件库中的控件和数据类型的组合，可以构建出功能强大的前面板和程序。

5. 算法和逻辑设计LabVIEW中的算法和逻辑设计主要通过虚拟仪器中的节点（Node）来完成。

节点包括各种不同的函数、运算符、结构和模块，并通过连接线进行连接。

例如，可以使用数学函数节点进行数值计算，使用控制结构节点实现条件判断和循环操作。

如何使用LabVIEW进行数据采集和处理LabVIEW是一款由美国国家仪器公司（National Instruments）开发的图形化编程环境，可用于数据采集和处理。

本文将介绍如何使用LabVIEW进行数据采集和处理的步骤和技巧。

一、LabVIEW简介LabVIEW是一款基于图形化编程的工具，它使用了G语言（G Programming Language）进行程序设计。

与传统的文本编程相比，LabVIEW具有直观的图形界面，易于理解和使用。

LabVIEW广泛应用于工程、科学实验等领域，具有强大的数据采集和处理能力。

二、数据采集1. 准备工作在进行数据采集之前，首先需要准备好硬件设备和传感器。

根据需求选择合适的设备，并将其连接到计算机上。

2. 打开LabVIEW软件安装并打开LabVIEW软件后，可以看到界面上有一块称为"Front Panel"的区域，用于设计用户界面和显示数据。

3. 创建数据采集程序在"Block Diagram"区域中，通过从左侧的工具栏中拖拽和连接各种功能模块来构建数据采集程序。

例如，可以使用"Data Acquisition"模块来选择数据采集设备和配置采集参数。

4. 配置采集参数通过设置采样频率、采样时间等参数，对数据采集进行配置。

可以根据实际需求设置不同的参数。

5. 启动数据采集在程序完成设计后，点击LabVIEW界面上的"Run"按钮，即可开始数据采集。

此时，LabVIEW会将传感器采集到的数据实时显示在"Front Panel"区域中。

三、数据处理1. 数据分析LabVIEW提供了丰富的工具和函数，方便用户对数据进行分析和处理。

可以通过拖拽和连接各种模块，实现数据的滤波、平均、峰值检测等操作。

根据实际需求，选择适合的功能模块，并进行参数设置。

2. 数据可视化LabVIEW支持将数据以图表、曲线等形式进行可视化展示。

概述本次介绍使用LabVIEW来进行仪器控制的各种方法。

要求学生学会串行I/O、GPIB I/O和VISA I/O的使用方法，同时也可以验证LabVIEW本身提供的仪器驱动程序。

本次的实验设备要求一块已安装的GPIB卡，一台GPIB仪器以及LabVIEW开发系统。

串行通讯串行通讯是一种常用的数据传输方法，它用于计算机与外设，例如一台可编程仪器，或者与另外一台计算机之间的通讯。

串行通讯中发送方通过一条通讯线，一次一个字节，把数据传送到接收方。

由于大多数电脑都有一至两个串行通讯接口，因此，串行通讯非常流行。

许多GPIB仪器也都有串行接口。

然而，串行通讯的缺陷是一个串行接口只能与一个设备进行通讯。

一些外设需要用特定字符来结束传送给它们的数据串。

常用的结束字符是回车符、换行符或者分号。

具体可以查阅设备使用手册以决定是否需要一个结束符。

在LabVIEW功能模板的Instrument I/O>Serial程序库中包含进行串行通讯操作的一些功能模块：1. Serial Port Init VI模块用于初始化所选择的串行口。

Flow control设置握手方式的参数。

Buffer size设置程序分配的输入/输出缓冲区的大小。

Port number决定通讯接口地址。

Baud rate, data bits,stop bits和parity等设置通讯参数。

2. Serial port write VI模块把String to write中的数据写到port number指定的串行接口中。

3. Serial port read VI模块从Port number 指定的串行接口中读取requested byte count指定的字符个数。

4. Bytes at serial port VI模块计算由Port number指定的串行接口的输入缓冲区中存放的字节个数，并将该数值存放于Byte count中。

在下面的实例中，实现从一台串行仪器中读取测量值。

labview教程LabVIEW是一款强大的图形化编程软件，用于实时数据采集、仪器控制、测量设备、数据处理和分析等应用。

本教程将带你快速入门LabVIEW，介绍一些基本操作和常用功能。

1. 下载和安装LabVIEW软件- 前往官方网站下载最新版本的LabVIEW软件，并按照提示进行安装。

2. 打开LabVIEW并创建一个新的VI（Virtual Instrument）- 打开LabVIEW软件后，点击菜单栏上的"File"，选择"New VI"。

- 这将在编辑器中创建一个新的虚拟仪器。

3. LabVIEW界面介绍- LabVIEW的界面主要由菜单栏、工具栏、面板和编辑区组成。

- 菜单栏提供各种功能和选项，例如文件操作、编辑、调试和运行。

- 工具栏包含了常用的操作工具，例如选择、连线和调节大小等。

- 面板是VI的前端界面，用于显示和操作数据。

- 编辑区是VI的主要工作区域，用于构建程序逻辑和连接各种功能模块。

4. 基本操作和函数- 拖拽控件和函数：在工具栏中选择需要的控件或函数，拖拽到面板或编辑区中。

- 连线功能模块：使用鼠标从一个输出端口拖拽线条到另一个输入端口，将功能模块串联起来。

- 配置控件和函数：右键点击控件或函数，选择"Properties"或"Configure"进行参数设置。

- 调试和运行程序：点击编辑器中的运行按钮，或按下快捷键Ctrl+R，运行程序并查看结果。

5. 数据采集和显示- 使用数据采集模块：LabVIEW提供了丰富的数据采集函数和工具，用于连接和读取各种传感器、仪器和设备。

- 配置数据显示：选择适当的图表或指示器，配置其参数和样式，将采集的数据显示在界面上。

6. 仪器控制和操作- 使用仪器控制模块：LabVIEW支持与各种仪器进行通信和控制，例如示波器、多用途数据采集卡等。

- 配置仪器控制：选择合适的仪器控制函数，配置通信接口和命令参数，实现对仪器的操作和控制。

labviewfxp用法LabVIEW是美国国家仪器（NI）公司开发的一款虚拟仪器软件开发环境，而LabVIEW FXP是LabVIEW中用于文件传输的模块。

本篇文章将详细介绍LabVIEW FXP的用法。

一、LabVIEW FXP的主要功能LabVIEW FXP的主要功能是文件和数据的传输。

它可以实现本地和远程之间的文件传输，以及在本地计算机之间传输数据结构。

这对于数据采集、仪器控制、测试测量等方面具有重要意义。

二、启动和配置LabVIEW FXP要启动LabVIEW FXP，请打开LabVIEW软件，并找到其图标。

双击图标即可打开FXP。

在启动之前，您需要配置FXP以连接到所需的文件或数据源。

这包括设置本地和远程文件路径、选择传输方式等。

三、使用LabVIEW FXP进行文件传输一旦启动和配置了FXP，您就可以开始进行文件传输。

您可以选择要传输的文件，并设置传输目标位置。

FXP将自动处理文件的传输过程，包括开始、传输和结束等步骤。

对于大型文件或数据结构，FXP还提供了压缩和解压功能，以加快传输速度并节省存储空间。

四、使用LabVIEW FXP进行数据传输除了文件传输，LabVIEW FXP还可以用于数据结构的传输。

您可以将数据结构（如数组、矩阵等）打包成文件，然后在另一台计算机上解包和读取这些数据。

这使得在不同的计算机之间共享数据变得简单和可靠。

五、配置和优化LabVIEW FXP性能为了获得最佳的传输性能，您可能需要配置和优化LabVIEW FXP的性能。

这可能包括调整传输速度、压缩比、内存使用等参数。

此外，您还可以使用FXP的日志功能来监控传输过程，以确保文件或数据的正确传输。

六、常见问题和解决方法在使用LabVIEW FXP时，可能会遇到一些常见问题，如文件传输失败、数据结构解包错误等。

对于这些问题，您可以查阅NI公司的官方文档或寻求在线社区的帮助。

此外，您还可以尝试升级FXP的版本，以获取新的功能和修复的bug。
