第十六章 第三节 测量电功率—2020秋沪科版九年级物理上册课件

1.根据设计的电路图连接电路，先将滑动变阻器的滑片置于电阻值最 大处。
2.闭合开关，调节滑动变阻器，使小灯泡两端的电压达到小灯泡的额 定电压，即小灯泡正常发光，记下电压表、电流表的示数。
3.继续调节滑动变阻器，使小灯泡两端的电压略低于或略高于其额定 电压，观察小灯泡的亮度，并记下电压表、电表的示数。
课堂练习
上海科学技术出版社 八年级 | 全一册
4．如图所示，电源电压6 V保持不变，测量额定电压为3.8 V小灯
泡的额定功率，下列说法错误的是( B)
A．闭合开关前，滑片P应移动到B端 B．滑片P向A端移动时，小灯泡额定
功率变大，亮度变亮 C．闭合开关后，小灯泡不发光，
可能是灯泡灯丝断了 D．当电压表示数为3.8 V时，
上海科学技术出版社 八年级 | 全一册
•11、只有让学生不把全部时间都用在学习上，而留下许多自由支配的时间，他才能顺利地学习……（这）是教育过程的逻辑。2021/8/272021/8/272021/8/27Aug-2127-Aug-21
•12、要记住，你不仅是教课的教师，也是学生的教育者，生活的导师和道德的引路人。2021/8/272021/8/272021/8/27Friday, August 27, 2021
P实 _>__P额
灯正常发光 灯比正常发光_暗____
灯比正常发光_亮____ 灯有可能被_烧__毁_____
灯泡的亮度取决于它们的实___际_功率，_实__际_功率越大， 灯泡越____亮。
上海科学技术出版社 八年级 | 全一册
交流与合作
通过与同学们的交流与合作，你能回答下面的问题吗？
1.小灯泡正常发光时的功率是什么功率？
1．在“测量小灯泡电功率”的实验中，当用手移动变阻器滑

16 、活在别人的掌声中，是禁不起考验的人。 7 、如果圆规的两只脚都动，永远也画不出一个圆。 6 、爱情里最重要的事，不是如何去爱他人，而是如何成全最好的自己。 2 、人生在世界是短暂的，对这短暂的人生，我们最好的报答就是工作。 10 、勤奋的含义是今天的热血，而不是明天的决心，后天的保证。 5 、世上只有一种英雄主义，就是在认清生活真相之后依然热爱生活。 16 、真的好想在见你一面，哪怕是你的背面。 10 、人生就像一出戏，恩恩怨怨又何必太在意，名和利啊什么东西，生不带来死不带去。 11 、世界上最伟大的事，莫过于为理想而奋斗。 5 、只有相信自已，才能让别人肯定的相信你。 20 、记得三个尊：尊重自已，尊重别人，保持尊严，对自已的行为负责。 8 、拼着一切代价，奔你的前程。 17 、人生最大的悲哀不是失去太多，而是计较太多，这也是导致一个人不快乐的重要原因。 6 、人生最重要的价值是心灵的幸福，而不是任何Байду номын сангаас外之物。

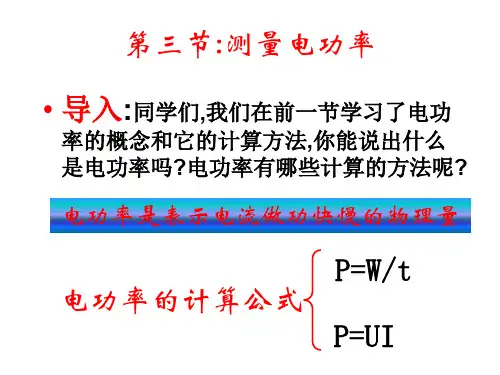

第三节 测量电功率
若不知道功率 该如何计算呢？
220V 50W
灯泡的额定电压是220V 灯泡的额定功率是50W
测量小灯泡的电功率
实验目的 测量小灯泡的电功率。
实验原理 P = UI 实验器材 电源、开关、导线、电流表、电压
表、滑动变阻器、小灯泡（额定电 压2.5 V）。 请根据实验原理画出实验电路图。
（2）闭合开关，调节滑动变阻器滑片，使电 压表示数依次为2.5 V、2 V和3 V，依次记下电压 表示数U和对应的电流表示数I，分别将U、I记录 在表格中；
（3）观察并比较三次小灯泡的发光情况，将 现象记录在表格中。
实验数据
小灯泡的额定电压是__2_._5___V。
次数 1 2 3
电压U/V
电流I/A
接线柱接触不良或导线断了或电 源、电流表电压表、开关损坏
电流表、电压表的位置接反或 灯丝断了或灯与灯座接触不良
滑动变阻器滑片移动时，电 流表的示数及灯泡亮度不变
滑动变阻器接错了或其短路
电流表、电压表的指针反方 向偏转
导线发热冒烟，电流表示数很大
电流表、电压表的接线柱接反
了 发生了短路
例1．利用如图所示的器材，测量小灯泡的电功率。 （1） 在闭合开关前，滑动变阻器连入电路的电阻阻值 应最_大__，即滑片应位于__左__端（填“左或右”）。
10、人的志向通常和他们的能力成正比例。2021/3/182021/3/182021/3/183/18/2021 3:02:23 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/182021/3/182021/3/18Mar-2118-Mar-21 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/182021/3/182021/3/18Thursday, March 18, 2021 13、志不立，天下无可成之事。2021/3/182021/3/182021/3/182021/3/183/18/2021

=1.216W;(4)若电压表的0～15V量程被损坏,只有0～3V量程能 正常使用,小于3.8V,故电压表不能直接测小灯泡两端的电压, 应测滑动变阻器两端的电压,当滑动变阻器两端的电压U=6V3.8V=2.2V时,小灯泡正常发光,读得此时电流表的示数,即可 计算出小灯泡的额定功率。
答案:(1)电路如图所示
4.交流与评估: (1)在实验中,滑动变阻器的作用: ①__________________________________________________; ②__________________________________________________。 提示:把滑动变阻器接入电路,增大了电路中的电阻,可以限制 电路中的电流,有保护电路的作用;另外,通过改变滑动变阻器 的电阻,来改变小灯泡两端的电压,使小灯泡两端的电压分别等 于额定电压、高于额定电压、低于额定电压,探究小灯泡实际 功率和额定功率的关系。 参考答案:①保护电路 ②改变小灯泡两端的电压
(2)小灯泡两端的电压能否超过额定电压很多? 提示:电压过高会烧坏小灯泡。 参考答案:不能。
(3)在此实验中,能否多次测量求小灯泡功率的平均值? 提示:由于实验中测出的电功率是在不同的电压下测出的,电功 率的值是相对于不同电压来说的,应分别求出各自电压下的电 功率。只有额定电压下的电功率才是额定功率,所以求平均值 没有意义。 参考答案:多次测量目的是寻找小灯泡的实际功率随它两端电 压的变化规律,所以不能多次测量求平均值。
④应如何探究小灯泡的实际功率与它两端电压的关系? 提示:为了探究小灯泡的实际功率随它两端电压的变化情况,以 及小灯泡的亮度随实际功率的变化情况,需要用到滑动变阻器, 使小灯泡两端的电压依次等于它的额定电压、为额定电压的 1.2倍、低于额定电压,测出这三种情况下小灯泡的功率。 参考答案:调节滑动变阻器,使小灯泡两端的电压依次等于它的 额定电压、为额定电压的1.2倍、低于额定电压。

பைடு நூலகம்
99、实干家在沙漠里也能开垦出绿洲，懒惰者在沃野上也不会获得丰收。 21. 造物之前，必先造人。 18、执着的攀登者不必去与别人比较自己的形象是否高大，重要的是要多多思考自己前进的脚步是否扎实。 3. 只有一条路不能选择——那就是放弃的路;只有一条路不能拒绝——那就是成长的路。 19. 用心血铸就辉煌的明天。 14. 咖啡苦与甜，不在于怎么搅拌，而在于是否放糖;一段伤痛，不在于怎么忘记，而在于是否有勇气重新开始。 23. 天上最美的是星星，人间最美的是真情 7、身无彩凤双飞翼，心有灵犀一点通。 27. 如果你还认为自己还年轻，还可以蹉跎岁月的话，你终将一事无成，老来叹息。 14. 咖啡苦与甜，不在于怎么搅拌，而在于是否放糖;一段伤痛，不在于怎么忘记，而在于是否有勇气重新开始。 10、彩虹绚烂多姿，是在与狂风暴雨争斗之后；枫叶似火燃烧，是在与秋叶的寒霜争斗之后；雄鹰的展翅高飞，是在与坠崖的危险争斗之后 。他们保持着奋斗的姿态，才铸就了他们的成功。
21. 吃别人所不能吃的苦，忍别人所不能忍的气，做别人所不能做的事，就能享受别人所不能享受的一切 51、只有解除心灵上的枷锁，才能让心灵的宝藏发挥潜能。 8. 人情，人情，人之常情，要乐善好施，长于交往，“平时不烧香，急时抱佛脚”是行不通的，所以，“人的情绪要储存”,就象银行存款，存的越 多，时间越长，红利就越大。
9. 除了无法达成心愿之外，就数心愿达成了最伤感 6. 想的多一定没做的多有效，然而不想便做一定没什么效果 21. 如果你心中有阳光，就不会恐惧前方的坎坷;如果你心中有勇气，就不会畏缩不前;无论前方风多大，雨多大，闯过去就是一片海阔天空!女 孩别忧伤，生命的美丽就是坚强的走过坎坷! 2. 一个能从别人的观念来看事情，能了解别人心灵活动的人，永远不必为自己的前途担心。 25、目标和信念给人以持久的动力，它是人的精神支柱。 12、有些人一生没有辉煌，并不是因为他们不能辉煌，而是因为他们的头脑中没有闪过辉煌的念头，或者不知道应该如何辉煌。

结 当小灯泡U实=U额时，P实=P额;正常发光
论
当小灯泡U实>U额时，P实>P额；较亮 当小灯泡U实<U额时，P实<P额；较暗
小灯泡的亮度是由它的实际功率决定的
交流与合作
（1）小灯泡正常发光时的功率是什么功率？ （2）调节滑动变阻器，使小灯泡两端的电压 略高于或低于额定电压时，小灯泡的功率是什 么功率？能否说这是小灯泡的额定功率？ （“能”或“不能”）为什么？ （3）能否将所测三次小灯泡功率求平均值作 为小灯泡的额定功率，以减小误差？ （4）本实验中滑动变阻器的作用是什么？ （5）本实验的电路还可以用于我们学习过的 哪一个实验？并说出两实验的异同点。Z。xxk
第一步：求表盘每转1转电流做的功 W =1r/3000r/KW.h =1/3000KW.h =1.2×103J
第二步：求t(S)内表盘转n转，电流做 的功
W = 1.2×103n(J) 第三步：求电吹风的功率：
P =W/t = 1.2×103n(J）/t(S)（W）
某家庭电路中，电能表上标有“3000R/KWh” 的字样，为了测一台电风扇的电功率，关闭其 它用电器，只让电风扇工作1min，发现电能表 的转盘转动了5转，则该电风扇的电功率是多 大？
表,电流表，滑动变阻器
注意：分别测量以下三种情况下的实际功率。 （1）使小灯泡在额定电压２.５Ｖ下正常发光。 （2）使小灯泡两端电压是额定电压的1.2倍（３ Ｖ）， 并观察小灯泡亮度。 （3）使小灯泡两端电压低于额定电压（如2V），
并观察小灯泡的亮度。
灯泡两端的 电压(v)
2.5v 3v 2v
通过灯丝的 电流(A)
张浩同学观察他家中的电能表上标有3000r / kwh。他利用此电能表来测家中彩色电视 机的电功率。关闭其它用电器，只让电视机 工作，测得电能表转盘转动10转用了120秒 钟，则他家的彩色电视机的功率是多少瓦？

真诚是一盏夜幕下的路灯，让行人因它照亮夜色而增添一份夜行的信心。生活中每一回真诚的履践，都会令我们不由自主地萌发对自己心灵的 感动。 别以为人家跟你聊次天，人家就对你有意思，也许人家是因为无聊想找你解解闷呢。 让珊瑚远离惊涛骇浪的侵蚀吗？那无异是将它们的美丽葬送。
身体健康， 心若有阳光，你便会看见这个世界有那么多美好值得期待和向往。
一切伟大的行动和思想，都有一个微不足道的开始。 有梦就去追，没死就别停。 懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正敢的人才能所向披靡。 生命如流水，只有在他的急流与奔向前去的时候，才美丽，才有意义。 不管怎样，你都是要学会培养自己有一项业余爱好或特长。 没有目标就没有方向，每一个学习阶段都应该给自己树立一个目标。 小毛病往往可以导致大麻烦。
平时没有跑发卫千米，占时就难以进行一百米的冲刺。 生活充满了选择，而生活的态度就是一切。 人总是在失去了才知道珍惜！ 勇猛大胆和坚定的决心能够抵得上武器的精良。——达·芬奇 小毛病往往可以导致大麻烦。
懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。 你不要一直不满人家，你应该一直检讨自己才对。不满人家，是苦了你自己。 你想过普通的生活，就会遇到普通的挫折。你想过最好的生活，就一定会遇上最强的伤害。这个世界很公平，想要最好，就一定会给你最痛。
学习进步！ 学而不思则罔，思而不学则殆。——孔子

4、实验电路图
讨论:为什么要增加一个滑动变阻器? 1.保护电路 2.调节小灯泡两端电压及通过小灯泡的电流
连接电路
5、实验步骤
1、按电路图正确连接好实验电路； 2、闭合开关前把滑动变阻器的滑片置于阻值最 大处； 3、移动滑片使电压表的示数 小灯泡额定电 压，读出电流表示数并记录，观察灯泡的亮度; 4、闭合开关，移动滑片使电压表的示数 小 灯泡额定电压，读出电流表示数并记录，观察灯泡的 亮度; 5、移动滑片使电压表的示数 小灯泡额定电压 （约1.2U额），读出电流表示数并记录，观察灯泡的 亮度; 6、实验结束，处理实验数据，整理器材。
一 教材分析
(一)、教材特点、地位及作用:
2、该教科书在本节编写意图上突出了学生 的探究活动，把对科学方法的学习和对科学知 识的学习放到了同等重要的地位，而且更加注 重让学生自己去体验物理规律的得出过程，帮 助学生体验成功，帮助学生树立自信心；也是 为了进一步提高学生综合使用电学各主要仪表 的能力，以及正确分析实验数据，评估实验过 程的能力，所以本节具有较强的知识综合性和 实验能力的协调性，占有非常重要的地位。
等于额定 电压
2.5
0.30 0.75
正常发光
高于额定 电压
3.0
0.32
0.96
比正常发光 时亮
▲实验结论：
◆灯泡的亮度取决于它实际消耗的电功率
当U实<U额时，P实<P额；小灯泡发光较 暗 当U实=U额时，P=P额；小灯泡正常发光
当U实>U额时，P实>P额；小灯泡发光较 亮
注意：只有灯泡的两端电压等于额定电压时，
小结的过程既是对本节内容的回顾和总 结，也为学生形成一个完整的知识体系 添砖加瓦。学生通过自主实验和交流得 出的结论和收获的知识，会记忆更加深 刻。

成功者都有一个开始。勇于开始，才能找到成功的路。 3 、人生就像爬山，有人直奔目标而去，很快就到达了终点，却忽略了途中美丽的风景。 12 、当你快乐时，你要想，这快乐不是永恒的。当你痛苦时你要想这痛苦也不是永恒的。 7 、如果我们投一辈子石块，即使闭着眼睛，也肯定有一次击中成功。 8 、无所不能的人实在是一无所能，无所不专的专家实在是一无所专。 3 、每一种创伤，都是一种成熟。 4 、如果你看到前面的阴影，别怕，那是因为你背后有阳光。 1 、别人讲我们不好，不用生气、难过。说我们好也不用高兴，这不好中有好，好中有坏，就看你会不会用? 5 、人生就像一盒巧克力，你永远不知道下一块会是什么味道。 5 、有魅力的女人不怕男人花心。有实力的男人不怕女人现实。 6 、拥有丰富内容的人，就能够享受到单独的美好。 1 、风雨无法摧残我们坚定的内心，成长必然在雨过天晴之后。 10 、仰望天空的孩子并不忧伤，°的仰角不过是伪装的姿态。 15 、伤痛使你更坚强，眼泪使你更勇敢，心碎使你更明智。感谢过去，带给我们一个更好的未来。 10 、你不用活得像任何人，你只要活得像你自己。 20 、当你对自己诚实的时候，世界上就没有人能够欺骗得了你。 16 、欲望以提升热忱，毅力以磨平高山。 6 、勤劳是财富的源泉，成功没有捷径，只有努力，加油! 19 、有时候必须自己做自己的英雄。 2 、流星之所以美丽在于燃烧的过程，人生之所以美丽在于奋斗的过程。 3 、即使有些时候真的无能为力，也要坚强的挺下去，不为什么，就为那份炙热的梦想。

பைடு நூலகம்、别裁伪体亲风雅，转益多师是汝师。 5、读书也像开矿一样“沙里淘金”。——赵树理 5、天空黑暗到一定程度，星辰就会熠熠生辉。 7.时间是一位可爱的恋人，对你是多么的爱慕倾心，每分每秒都在叮嘱：劳动，创造！别虚度了一生！——于沙 8、贫不足羞，可羞是贫而无志。 4. 不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。 9、没有风浪，便没有勇敢的弄潮儿;没有荆棘，也没有不屈的开拓者。 23.如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 五、每个顺其自然的背后都是想要改变却不得的努力，每个洒脱的背后都藏着不舍，每个放下前都是挣扎，每个人心里都有不可言说的秘密。
5. 你受的苦，吃的亏，担的责，扛的罪，忍的痛，到最后都会变成光，照亮你的路。 6.在这个并非尽善尽美的世界上，勤奋会得到报偿，而游手好闲则要受到惩罚 3.你经历的所有的困苦都是有意义的，因为这是你要承担重任的先兆。
八、如果你不相信努力和时光，那么时光第一个就会辜负你。不要去否定你的过去，也不要用你的过去牵扯你的未来。不是因为有希望才去努 力，而是努力了，才能看到希望。
7.锲而舍之，朽木不折;锲而不舍，金石可镂。

（1）连接电路，先将滑动变阻器的滑片置于电阻值最大处。 （2）闭合开关，调节滑动变阻器，使小灯泡两端的电压达到 额定电压，即小灯泡正常发光，记下电流表、电压表的示数。 （3）继续调节滑动变阻器，使小灯泡两端电压略低于（如 2V）或略高于（如3V）额定电压，观察小灯泡亮度，再记下 电 流表、电压表的示数。
论
不同电压下，小灯泡的实际功率 越大 越大，小灯泡实际功率 或暗）。
不同 ，实际电压 ，小灯泡越 亮（亮
【交流与合作】
1．小灯泡正常发光时的功率是什么功率？小灯泡的 亮度由什么决定？ 小灯泡正常发光时的功率是小灯泡的额定功率；灯 泡的亮度由灯泡的实际电功率决定，加在灯泡两端 的电压越大，灯泡的电功率越大，灯泡越亮． 2．调节滑动变阻器，使小灯泡两端电压略低于 或 略高于额定电压时，小灯泡的功率是什么功率？能 说是小灯泡的额定功率吗？为什么？ 灯泡的功率是实际功率，不是额定功率。
【提出问题】
如果给你额定电压分别为2.5V和3.8V的小灯 泡各一只，你能测出它们的电功率吗？
【制定计划与设计实验】
交流与讨论：
1．实验室中，测量电功率的原理是什么？ 2．为了测定小灯泡的功率，必须用到哪些器材？ 测出哪些有关的物理量?用什么测出小灯泡两端的 电压，用什么测出通过小灯泡的电流，用什么改变 小灯泡两端的电压． 3．怎样组成电路,你能画出实验电路图吗？ 4．连接电路图时应注意哪些问题？ 5．实验中你需要记录哪些实验数据？请设计出记 录表格．
① a是
电压
表，b是
电流
表
②按图接好器材，测量前，开关应 断开 ，滑 片P应滑到 B 点。
第三关
如图所示是测额 定电压为2.5V灯 泡的额定功率的 电路图 ③如果灯泡的阻值为10Ω，电源由 两节干电池串联组成，电流表有量 程0—0.6A和0—3A两档，电压表 量程为0—3V和0—15V两档，那么 0-3V档，b表量 a表量程应选 0—档。 0.6A 程应选

第一步，在时间t内表盘转n圈所做的功： W= ｎ ×3.6×106 J。 3000
第二步，用电器工作时的电功率：
P= W = n×1.2×103 （W）
t
t
1、小明家安装的电能表有“3000r/ KW·h” 的字样。他观察电能表的转盘在2min内转动了 30圈。请你计算这2min内消耗多少电能？用电 器的功率是多大？
b表的量程应选0-0.6A ． (5）在小灯泡正常发光时，若电流表的 示数如图所示．则灯泡的额定功率为 1.14 W。
2、为了测定电压为3.8V的小灯泡的额定功率，可用 如图所示的电路，电源为6V恒定不变，试回答：
(1) 若闭合开关，灯不亮，电压表示数接近6V，电流表示数
几乎为零，出现这种故障的原因可能是 灯泡的灯；丝断了
推导也是个不错的方法
特别适合填空题
3分钟－－－50圈 1小时－1000圈－0.5KWｈ 功率500W
祝同学们学习愉快！
再见
A.灯泡不亮
B.电流表指针有明显偏转
C.电流表被烧坏
D.电压表示数为电源的电压
二、利用家用电能表测算家用电器电功率
1、实验方法：如要测一只电吹风的电功率，首先 要断开家里所有的电器，只启动电吹风，利用秒表 测量电吹风工作时电能表圆盘转n转所用的时间t。 2、器材：电能表、 秒表。 3、原理：P=W/t 4、计算方法：（盘面上标着3000r/KW.h）
解：根据题意有：
W=
30 3000
P＝W/ｔ＝
×3.6×106J= 3.6×104J
3.6×104J 120ｓ
＝300W
你会吗？你懂了吗？
2、小明一次观察班上安装的电能表有“600r/ KW·h”的 字样。他观察电能表的转盘在2min内转 动了60圈。请你计算这2min内小明班上消耗多少千瓦 时的电能？用电器的功率是多大？
