机械设计基础之回转构件的平衡

机械设计基础知识点详解绪论1、机器的特征：（1）它是人为的实物组合；（2）各实物间具有确定的相对运动；（3）能代替或减轻人类的劳动去完成有效的机械功或转换机械能。

第一章平面机构的自由度和速度分析要求：握机构的自由度计算公式，理解的基础上掌握机构确定性运动的条件，熟练掌握机构速度瞬心数的求法。

1、基本概念运动副：凡两个构件直接接触而又能产生一定相对运动的联接称为运动副。

低副：两构件通过面接触组成的运动副称为低副。

高副：两构件通过点或线接触组成的运动副称为高副。

复合铰链：两个以上的构件同时在一处用回转副相联构成的回转副。

局部自由度：机构中常出现的一种与输出构件运动无关的自由度，称为局部自由度或多余自由度。

虚约束：对机构运动不起限制作用的重复约束称为虚约束或称消极约束。

瞬心：任一刚体相对另一刚体作平面运动时，其相对运动可看作是绕某一重合点的转动，该重合点称为瞬时回转中心或速度瞬心，简称瞬心。

如果两个刚体都是运动的，则其瞬心称为相对速度瞬心；如果两个刚体之一是静止的，则其瞬心称为绝对速度瞬心。

2、平面机构自由度计算作平面运动的自由构件具有三个自由度，每个低副引入两个约束，即使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。

计算平面机构自由度的公式：F=3n-2PL -PH机构要具有确定的运动，则机构自由度数必须与机构的原动件数目相等。

即，机构具有确定运动的条件是F>0,且F等于原动件个数。

3、复合铰链、局部自由度和虚约束(a)K个构件汇交而成的复合铰链应具有(K-1)个回转副。

(b)局部自由度虽然不影响整个机构的运动，但滚子可使高副接触处的滑动摩擦变成滚动摩擦，减少磨损，所以实际机械中常有局部自由度出现。

(c)虚约束对机构运动虽不起作用，但是可以增加构件的刚性和使构件受力均衡，所以实际机械中虚约束随处可见。

4、速度瞬心如果一个机构由K个构件组成，则瞬心数目为N=K(K-1)/2瞬心位置的确定：(a)已知两重合点相对速度方向，则该两相对速度向量垂线的交点便是两构件的瞬心。

第一章平面机构的自由度和速度分析题1-1在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。

试绘制该机构的运动简图，并计算其自由度。

题1—2图示为冲床刀架机构，当偏心轮1绕固定中心A转动时，构件2绕活动中心C摆动，同时带动刀架3上下移动。

B点为偏心轮的几何中心，构件4为机架。

试绘制该机构的机构运动简图，并计算其自由度。

题1—3计算题1－3图a）与图b）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。

题1－3图a）题1－3图b）题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。

题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。

题1—5图 题解1—5图题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。

第二章 连杆机构题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。

试问：（1）若此机构为曲柄摇杆机构，且AB 为曲柄，求l AB 的最大值；（2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。

题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由；（2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。

D题2-1图题2-3图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置，并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。

题2-4设计一曲柄摇杆机构，已知机构的摇杆DC长度为150mm，摇杆的两极限位置的夹角为45°，行程速比系数K=1.5，机架长度取90mm。

机械设计基础之回转构件的平衡回转构件是机械设计中常见的一种构件类型，它具有旋转运动的特点。

在机械设计中，回转构件的平衡是一个十分重要的问题。

平衡是指在回转构件旋转运动过程中，构件各部分的质量分布均匀，使得构件在高速旋转时不会产生过大的离心力和不平衡力，从而保证机械的正常运行和使用寿命。

1. 平衡的基本原理回转构件的平衡主要是通过调整构件的质量分布来实现的。

平衡要求构件质量的中心轴线与构件旋转轴线重合，以保持构件的稳定。

平衡可分为静平衡和动平衡两种情况。

•静平衡：在静止条件下，构件的重心要与轴线保持对称分布。

这时，构件旋转时只会产生离心力，不会产生不平衡力。

静平衡是最基本的平衡要求。

•动平衡：在运动状态下，构件的质量分布要满足一定的条件。

除了重心与轴线保持对称分布外，构件其他部分的质量分布也要满足一定的规律。

这样可以减小构件在高速旋转时产生的不平衡力，提高机械的使用寿命。

2. 平衡的方法和措施2.1 质量补偿法质量补偿法是最常用的平衡方法之一。

它通过在回转构件上增加或减少质量，来实现平衡。

有两种常见的质量补偿方法：质量块法和钻孔法。

•质量块法：在构件上增加质量块来实现平衡。

质量块的大小和位置应根据构件具体情况进行合理选择。

在计算时，通常使用静平衡方程来确定质量块的质量和位置，使得构件满足平衡条件。

质量块的安装一般采用焊接、螺栓等方式固定在构件上。

•钻孔法：在构件上钻孔来减小构件的质量，从而实现平衡。

钻孔的位置和直径应根据构件的质量分布情况和平衡要求来确定。

在计算时，通常使用动平衡方程来确定钻孔的直径和位置，使得构件满足平衡条件。

钻孔后，需要对构件进行动平衡试验，进一步进行微调。

2.2 弹簧平衡法弹簧平衡法是一种自调整的平衡方法。

它通过在回转构件上安装弹簧，使得构件在旋转时，弹簧可以自动调节和补偿不平衡力。

弹簧平衡法的优点是简单易行，不需要对构件进行大幅度改动。

弹簧平衡法的基本原理是利用弹性形变，将构件的不平衡力转化为弹簧的伸缩变形。

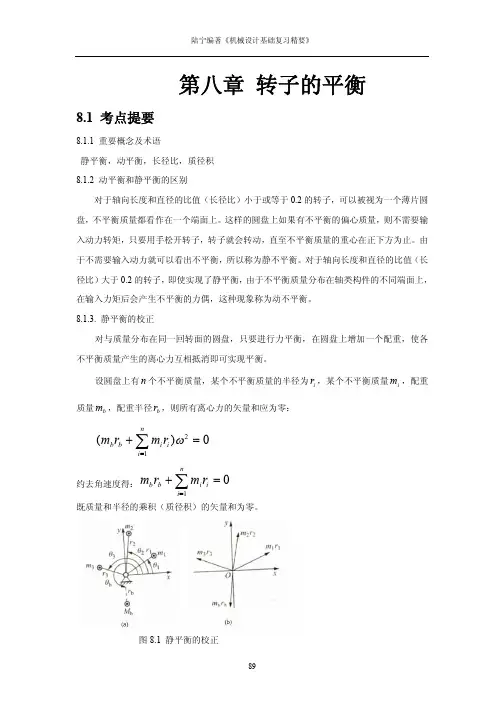

第8章 回转件的平衡8.1 复习笔记一、回转件平衡的目的机械中有许多构件是绕固定轴线回转的，这类作回转运动的构件称为回转件（或称转子）。

1．不平衡的原因由于回转件的结构不对称、材质不均匀或是制造不准确等因素，使回转件在转动时产生离心力系的不平衡，使离心力系的合力和合力偶矩不等于零。

2．不平衡的危害（1）在运动副中产生附加的动压力，从而增大构件中的内应力和运动副中的摩擦，加剧运动副的磨损，降低机械效率和使用寿命；（2）使机械产生周期性振动，降低工作可靠性和精度、零件材料的疲劳损坏以及令人厌倦的噪声。

3．回转件平衡的目的调整回转件的质量分布，使转子工作时的离心力达到平衡，以消除附加动压力，尽可能减轻有害振动，改善机构工作性能。

二、回转件的平衡计算根据组成回转件各质量的不同分布，可分两种情况。

1．质量分布在同一回转面内轴向尺寸很小的回转件（B/D ＜0.2），将其质量看作是分布在同一平面内，如风扇叶轮、飞轮、砂轮等。

对于这类转子，利用在刚性转子上重心的另一侧加上一定的质量，或在重心同侧去掉一些质量，使质心位置落在回转轴线上，从而使离心惯性力达到平衡，即平衡条件为：b 0=+∑=i F F F式中，F 、b F 、i F ∑分别表示总离心力、平衡质量的离心力、原有质量的离心力。

写成质径积的形式为：b b 0=+∑=i i me m r m r特点：若重心不在回转轴线上，则在静止状态下，无论其重心初始在何位置，最终都会落在轴线的铅垂线的下方，这种不平衡现象在静止状态下就能表现出来，故称为静平衡。

静平衡的条件：分布于回转件上各个质量的质径积的向量和为零，即：b b 0+∑=i i m r m r2．质量分布不在同一回转面内 对于轴向尺寸较大(B/D ≥0.2)的回转件，如内燃机中的曲轴和凸轮轴、电机转子、机床主轴等，其质量的分布不能再近似地认为是位于同一回转面内，而应看作分布在垂直于轴线的许多互相平行的回转平面内，离心惯性力将形成一个不汇交空间力系，因此必须使各质量产生的离心力的合力和合力偶都等于零，才能达到平衡，即平衡条件为：0F ∑= 0M ∑=平衡方法：对于动不平衡的转子，无论其具有多少个偏心质量以及分布在多少个回转平面内，只要将各不平衡质量产生的惯性力分别分解到两个选定的平衡基面内，则动平衡即转化为在两平衡基面内的静平衡计算问题。

广西科技大学鹿山学院实验报告课程名称：指导教师：班级：姓名：学号：成绩评定：指导教师签字：年月日实验一机构运动简图的测绘与分析一、实验目的：1、根据各种机械实物或模型，绘制机构运动简图；2、学会分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3、加深对机构结构分析的了解。

二、实验设备和工具；1、缝纫机头；2．学生自带三角板、铅笔、橡皮；三、实验原理：由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略符号（见教科书有关“常用构件和运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。

四、实验步骤及方法：l、测绘时使被测绘的机械缓慢地运动，从原动件开始，仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目；2、根据相联接的两构件的接触特征及相对运动的性质，确定各个运动副的种类；3、选定投影面，即多数构件运动的平面，在草稿纸上徒手按规定的符号及构件的连接次序，从原动件开始，逐步画出机构运动简图。

用数字1、2、3、……。

分别标注各构件，用英文字母A、B、C、，……分别标注各运动副；4、仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副导路的方向等，选定原动件的位置，并按一定的比例画出正式的机构运动简图。

五、实验要求：l、对要测绘的缝纫机头中四个机构即a．压布、b走针、c．摆梭、d．送布，只绘出机构示意图即可，所谓机构运动示意图是指只凭目测，使图与实物成比例，不按比例尺绘制的简图；2、计算每个机构的机构自由度，并将结果与实际机构的自由度相对照，观察计算结果与实际是否相符；3、对绘制的机构进行结构分析（高副低代，分离杆组；确定机构级别等）。

六、思考题：1、一个正确的机构运动简图应能说明哪些内容？2、机构自由度的计算对测绘机构运动简图有何帮助？实验二齿轮范成实验一、实验目的1、掌握用范成法切制渐开线齿轮齿廓的基本原理；2、了解渐开线齿轮产生根切现象的原因和用变位修正来避免根切的方法；3、分析比较标准齿轮和变位齿轮的异同点。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1－11－21－31－41－5自由度为：或：1－6自由度为或：1－10自由度为：或：1－111－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。

1－14：求出题1-14图正切机构的全部瞬心。

设s10rad/1，求构件3的速度3v。

1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比/。

12构件1、2的瞬心为P12P24、P14分别为构件2与构件1相对于机架的绝对瞬心1－16：题1-16图所示曲柄滑块机构，已知：s mm l AB /100，s mm l BC/250，s rad /101，求机构全部瞬心、滑块速度3v 和连杆角速度2。

在三角形ABC 中，BCAAB BC sin45sin 0，52sinBCA，523cos BCA ，45sin sinBC ABCAC ，mmAC 7.3101－17：题1-17图所示平底摆动从动件凸轮1为半径20r的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15，mm l AB 90，s rad /101，求0和180时，从动件角速度2的数值和方向。

0时方向如图中所示当180时方向如图中所示第二章平面连杆机构2-1 试根据题2-1图所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。

（1）双曲柄机构（2）曲柄摇杆机构（3）双摇杆机构（4）双摇杆机构2-3 画出题2-3图所示各机构的传动角和压力角。

图中标注箭头的构件为原动件。

2-4 已知某曲柄摇杆机构的曲柄匀速转动，极位夹角θ为300，摇杆工作行程需时7s 。

试问：（1）摇杆空回程需时几秒？（2）曲柄每分钟转数是多少？解：（1）根据题已知条件可得：工作行程曲柄的转角01210则空回程曲柄的转角02150摇杆工作行程用时7s ，则可得到空回程需时：（2）由前计算可知，曲柄每转一周需时12s ，则曲柄每分钟的转数为2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆100，且mm l mm l ADCD1000,500。

《机械设计基础》实验指导书《机械设计基础》课题组编景德镇陶瓷学院机电学院机设教研室2006年5月目录实验一：机构和机械传动的陈列演示实验二、低碳钢拉伸时力学性能的测定实验三、平面机构运动简图测绘实验四、渐开线齿廓的范成实验实验五、减速器的拆装实验六、渐开线直齿圆柱齿轮的参数测定实验七、轴系结构组合设计实验八、机械传动测试实验实验九、回转体动平衡实验实验一：机构和机械传动的陈列演示一、实验目的1、“机械基础”是高校工科有关专业的一门重要的技术基础课，主要研究机械中的常用机构和通用零件的工作原理、结构特点、基本的设计理论和计算方法，是一门实践性很强的课程。

学生在学习这门课程中必须做到理论联系实际。

通过本实验学生可以初步了解机构及机械零件的组成，建立一定的工程背景知识。

2、通过本实验使学生更具体的了解本课程的具体内容，初步了解平面机构和机械传动及通用零部件结构特点、组成、运动和传动特点。

3、增加学生的感性认识，培养他们对机械基础课程学习的兴趣，使学生对于学习本科程的具体内容及学习方法做到心中有数。

二、实验步骤1、实验室有两种模型陈列柜：一组为机械原理部分，另一组为机械设计部分。

首先让同学观看机械原理部分（平面机构的结构、组成、运动特点），然后观看机械传动部分。

实验时让平面机构和机械传动动起来，老师对每一部分进行介绍。

2、观看通用零部件。

因每种零部件上都有说明。

所以这一部分可以采取教师介绍的方法和同学自己观看的办法，让学生初步了解各种通用零部件的结构特点及用处。

三、实验设备模型陈列柜，分机械原理部分和机械设计部分。

机械原理部分有：第一柜：机器的组成及特征；第二柜：平面连杆机构；第三柜：平面连杆机构的应用；第四柜：齿轮的基本参数；第五柜：齿轮机构；第六柜：凸轮机构；第七柜：组合机构；第八柜：周转轮系功用；第九柜：停歇和间歇运动机构；第十柜：空间机构机械设计部分有：第十一柜：机座及箱体；第十二柜：润滑与密封；第十三柜：齿轮传动；第十四柜：滑动轴承；第十五柜：滚动轴承；第十六柜：轴的类型及轴上零件应用；第十七柜：联轴器；第十八柜：轴的典型结构及轴上零件固定方法；第十九柜：铆接、焊接、胶接、过盈配合；第二十柜：离合器；第二十一柜：常用标准件及键联接第二十二柜：常用标准件及螺纹联接；第二十三柜：键、销及其联接；第二十四柜：常用标准件及螺旋传动；第二十五柜：典型滚动轴承的组合设计；第二十六柜：齿轮与蜗杆结构；第二十七柜：带传动；第二十八柜：带的张紧装置及初拉力控制；第二十九柜：链传动；第三十柜：弹簧。
