《江苏省电力公司电力客户电能计量装置配置规范》

《江苏省电力公司电力客户电能计量装置配置规范》

江苏省电力公司电力客户电能计量装置配置规范一、电能计量装置的分类电力客户电能计量装置的分类以电能计量点对应的装置为准，临时用电客户电能计量装置的分类参照下列原则执行。

电能计量装置的分类一年调整一次。

（1）Ⅰ类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费客户电能计量装置。

（2）Ⅱ类电能计量装置月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费客户电能计量装置。

（3）Ⅲ类电能计量装置月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费客户电能计量装置。

（4）Ⅳ类电能计量负荷容量为315kVA以下三相供电（不含居民）的计费客户电能计量装置。

（5）Ⅴ类电能计量装置三相供电的居民计费客户以及单相供电的计费客户电能计量装置。

二、电能计量器具的配置（一）Ⅰ类电能计量装置1、电能表(1) 类型电子式三相四线多功能电能表。

(2) 规格三相四线表:3×57.7/100V, 3×0.3(1.2)A/1.5(6)A(3) 准确度等级：有功0.2S/0.5S级，无功1.0级。

(4) 技术要求执行《江苏省电力公司电子式多功能电能表技术规范》。

2、互感器(1) 电流互感器规格一次电流：50/75/100/150/200/250/300/400/500/600 A二次电流：1A/5A(2) 电压互感器规格二次电压: 57.7 V(3) 准确度等级电压互感器：0.2级。

电流互感器：0.2S级。

(4) 技术要求110kV及以上执行国家标准，35kV及以下执行《江苏省电力公司互感器技术规范》。

（二）Ⅱ类电能计量装置1、电能表(1) 类型对于中心点接地系统与中心点经消弧线圈接地系统的计费客户，配置电子式三相四线多功能电能表。

对于中心点非有效接地系统配置电子式三相三线多功能电能表。

(2) 规格三相四线表:3×57.7/100V, 3×0.3(1.2)A/1.5(6)A三相三线表:3×100V, 3×1.5(6)A(3) 准确度等级：有功0.5S级，无功1.0级。

电能计量检测中心电能计量装置配备标准

电能计量检测中心电能计量装置配备标准

电能计量检测中心电能计量装置配备标准1. 引言电能计量装置是电能计量检测的重要组成部分。

为了确保电能计量的准确性和可靠性，需要规定电能计量检测中心电能计量装置的配备标准。

本文将详细介绍电能计量装置的配备要求，包括检测设备、标准器具和辅助设备等方面。

2. 检测设备电能计量检测中心应配备一系列专业的检测设备，以满足不同类型电能计量装置的检测需求。

具体要求如下：2.1 电能表检定仪电能表检定仪是对电能表进行检验和检定的设备，需要满足以下要求：•能够测量电能表的精密度和额定值。

•具备多功能测量和多种测试模式，以应对不同类型电能表的检测需求。

•精度高，能够保证检定结果的准确性。

2.2 负载箱负载箱是模拟不同负载条件下对电能计量装置进行测试的设备，需要具备以下特点：•能够提供稳定可靠的负载，以模拟实际使用环境。

•具备多种负载模式，以满足不同类型电能计量装置的测试需求。

•精度高，能够保证测试结果的准确性。

2.3 仪表校准装置仪表校准装置是校准和标定电能计量装置的设备，需要具备以下要求：•能够提供稳定可靠的电压、电流和频率信号，以进行校准和标定操作。

•具备高精度的测量能力，以保证校准结果的准确性。

•具备多种校准模式和功能，以适应不同类型电能计量装置的校准需求。

3. 标准器具电能计量检测中心应配备一套标准器具，用于校准和验证电能计量装置。

具体要求如下：3.1 标准电流互感器标准电流互感器用于提供标准电流信号，以进行电能计量装置的校准和验证。

要求如下：•准确度高，能够提供精确的电流信号。

•范围广，能够覆盖不同额定电流的电能计量装置。

•具备稳定可靠的输出特性，以保证校准和验证结果的准确性。

3.2 标准电压源标准电压源用于提供标准电压信号，以进行电能计量装置的校准和验证。

要求如下：•准确度高，能够提供精确的电压信号。

•范围广，能够覆盖不同额定电压的电能计量装置。

•具备稳定可靠的输出特性，以保证校准和验证结果的准确性。

3.3 标准频率源标准频率源用于提供标准频率信号，以进行电能计量装置的校准和验证。

浅析电能计量装置的配置及运行管理

浅析电能计量装置的配置及运行管理

１ 定期 校 验 和轮 换 电能 计 量 装 置 的 记录 是 供 用 电 双 方 贸 易 、 结 算 的依 据 ． 准 确 与 否 商接 关 系 到供 用 电 双方 的经 济 利 益 和 供 其 电企 业 的形 象 ； 因此 ， 电 能 计 虽 装 置 特 别 是 大 客 户 计 量 装 置 的 对 运 行 管 理 ． 高计 量 的 准确 性 是 非常 重 要 和必 要 的 。按 照 计 虽 装 提
２１ ０ ０年 ５月
总 ３ ２期 ６
浅 析 电 能 计 量 装 置 的 配 置 及 运 行 管 理
孙 永 钢
（ 宁供 电公 司 青 海 西 宁 ８／０ ３ 西 ＂ ０Ｊ ０
中图 分 类 号 ： ＴＭ 文献 标 识 码 ： Ａ 文章 编 号 ： ０ ７ ０ ４ ２ ０） ５ ０ ８ － １ ０ — ７ ５（ ０１ ０ — ０ ８ ０１
２、 好 计 量 装 置 的 现 场 巡视 检 查 制 定 计 量 装 置 的 巡 视 检 查 做
计 划 ， 期 性 巡 视 检 查 和不 定 期 的巡 视 检 查 相 结 合 ， 过 巡 视 检 周 通 查 可 以 及早 发 现 存 在 的 问 题 ， 时 发 现 。 时 解 决 。 及 及
置 检 定 标 准 ． 类 电能 表 至 少 ｊ 个 月 现 场 校 验 一 次 ，二 类 电 能 表 一 三 当 负荷 变 化 范 同大 ， 际 负 荷 电 流 小于 ３ 实 ０时 ， 采 用 二 次 绕 组 应 至 少 半 年 现 场 校 验 一 次 ．三类 电 能 表 至 少 每 年 现 场校 验 一 次 ， 轮 具 有 抽 头 的 多 变 比 电 流互 感 器 或 ０５ 、．ｓ 电 流 互 感 器， 采 用 ． ０ 级 ｓ ２ 或 换 周 期 均 为 四年 ： 对 不 断 发 展 的 经 济 ， 户对 屯 力 需 求 不 断 增 面 客 具 有 较 高额 定 短 时热 电流 和 动稳 定 电流 ．并且 接 近 实 际 负 荷 电 流 长 ． 律 和维 权 意 识 也 逐 渐 增 强 ， 力 企 业 对 计 量 管 理 一 定 高 度 法 电 的 小 量 程 电 流 互 感 器 在 发 电 厂 和 变 电所 中应 根 据 测 量 和 保 护 的 重 视 ， 不 仅 仅 关 系 电 力 企 业 的 经 济 利 益 ， 重 要 的 是 在 电力 事 它 更 要 求 配备 适 当性 能 的 电流 互感 器 。 业 蓬 勃 发 展 的今 天 ， 量 这 杆 秤 一 定 要 有 定 盘 星 。所 以要 严 格 按 计 ３ 电 压互 感 器配 置 电压互 感 器选 型应满 足 要求，１ ｋ 、 １０ Ｖ及 以 对 下计 量用 电压互 感器 应选用 呈容 性 的电磁 式 电压 互 感器 。电 压互感 照 规 程 规定 ． 不 同 类 型 的 计 量 装 置 做 好 周 期 检 定 计 划 和 轮换 与 抽检计划 ． 按照计划进行落实。 并 器二 次应 有独立 的计 量专用绕 组 。根据需 要， 用具 有 四个二 次绕 宜选 组 的电压互 感器， 计 量 绕 组 瑚０ 即： 量绕 组 、 保护 绕 组 和 剩 余绕 组 。 电 压 互感 器 选 型应 满 足 要 求 ．１ ｋ １ ０ Ｖ及 以 下 计 量 用 电压 互 感 器 应 选用 呈 容 性 的 电磁 式 电 压 互感 器 。电压 互 感 器二 次 应 有 独 立

电能计量装置配置

电能计量装置配置

6需用系数法

① ② ③ ④
多组用电设备的负荷计算： 1、先分组计算有功和无功。 （分组计算时，每组按单组用电设备的负荷计算） 2、将各组有功和无功分别求和，并乘以综合需用系数。 计算有功：Pjs=K∑P*∑Pjsi（kW） K ∑P —有功综合需用系数 计算无功：Qjs=K∑Q*∑Pjsi （kvar） K ∑Q —无功综合需用系数 计算容量：Sjs =√P²js+Q² js （kVA） 计算电流：Ijs=Sjs／√3 U （A）
∑Pn —所有负荷的总和
例：有一机械加工厂，其用电设备均为接于380V线路上的三相交流电动机，功 率5 kW的6台，4.5 kW的8台， 2.8 kW的15台， 求此线路的总负荷。 解：通过查表取需用系数KX=0.25，cosφ=0. 6， tanφ=1.33，则 ∑Pn=5×6＋4.5×8＋2.8×15=108 （kW） Pjs=0.25×108=27 （kW） Qjs=27×1.33 =36（kvar） Sjs= √27 ² +36² =45 （kVA） Ijs=45／(1.732*0.38)=68.37 （A） 练习：某煤矿机械厂有380V三相交流通风机若干，其中3台功率为20 kW，2台功 率为15 kW，8台功率为5 kW，试求该通风机组的计算负荷。取需用系数为0.32， 功率因数为0.71。（答案： Sjs =58.59 kVA , Ijs=89.02A）
2.
3.
4.
8计量装置配置的技术要求
例1：某电力用户三相动力装机容量260kW，运行的功率因数为0.85， 并以低压三相四线制计量电能，请配置该户电能计量装置。 解：该户以低压三相四线制计量电能，根据容量计算公式P=√3UIcosφ， 得： I =260/（1.732*0.38*0.85） =464.75（A） 根据该户装机容量小于315kVA，且低压计量，因此该户的计量装置 应为四级。 选用0.5S级，变比为500/5的低压电流互感器。 选用2.0级有功、3.0级无功，3*380/220 ，1.5（6）A的三相四线电 能表。

电能计量装置的八大配置原则

电能计量装置的八大配置原则

电能计量装置的八大配置原则
电能计量装置的配置原则如下述所述。

（1）贸易计量装置的配置原则上应设置在供/用电设施产权分界处；在发电企业上网线路、电网经营企业间的联络线路和专线供电线路的另一端应设置考核用电能计量装置。

（2）Ⅰ、Ⅱ、Ⅲ类贸易结算用电能计量应按计量点配置应按计量专用电压、电流互感器或专用二次绕组。

电能计量专用二次绕组及二次回路不得接入与电能计量无关的设备。

（3）35KV以上贸易结算用电能计量装置中电压互感器二次回路，应不装设隔离开关辅助触头，但可装设熔断器；35kv及以下贸易结算用电能计量装置中的电压互感器二次回路，应不装设隔离开关辅助触头和熔断器。

（4）贸易结算用高压电能计量装置应装设失电压计时器。

未配置计量柜（箱）的，其互感器二次回路的所有接线端子、试验端子应能实施铅封。

（5）互感器二次回路的链接导线应采用铜质单芯绝缘线。

对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少不小于4mm2.对电压二次回路，链接导线截面积按允许的电压降计算确定。

至少不小于2.5mm2.
（6）互感器二次负荷应在25%-100%额定二次负荷范围内；电流互感器额定二次负荷的功率因素为0.8-1.0；电压互感器额定二次功率因数应与二次负荷的功率因数接近。

（7）带有数据通信接口的电能表，其通信违约应负荷DL/T645《多功能表通信规约》的要求。

（8）具有正、反向送电的计量点应装设计量正向、反向有功点亮及四象无功电量的电能表。

结合一例用电案例分析探讨电能计量装置的配置方法

结合一例用电案例分析探讨电能计量装置的配置方法

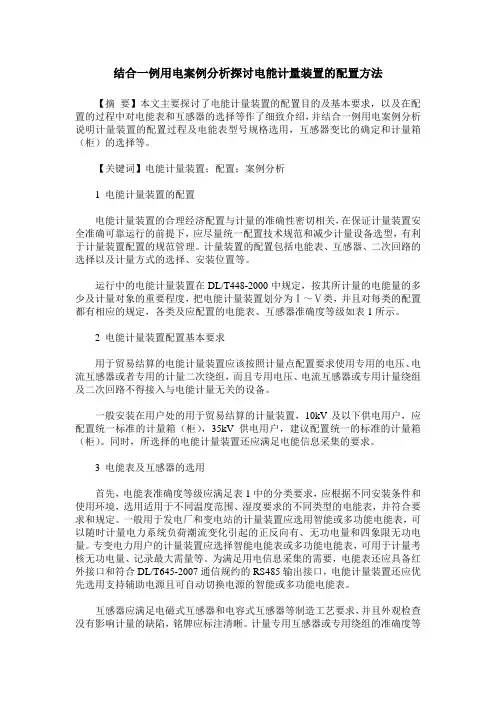

结合一例用电案例分析探讨电能计量装置的配置方法【摘要】本文主要探讨了电能计量装置的配置目的及基本要求，以及在配置的过程中对电能表和互感器的选择等作了细致介绍，并结合一例用电案例分析说明计量装置的配置过程及电能表型号规格选用，互感器变比的确定和计量箱（柜）的选择等。

【关键词】电能计量装置；配置；案例分析1 电能计量装置的配置电能计量装置的合理经济配置与计量的准确性密切相关，在保证计量装置安全准确可靠运行的前提下，应尽量统一配置技术规范和减少计量设备选型，有利于计量装置配置的规范管理。

计量装置的配置包括电能表、互感器、二次回路的选择以及计量方式的选择、安装位置等。

运行中的电能计量装置在DL/T448-2000中规定，按其所计量的电能量的多少及计量对象的重要程度，把电能计量装置划分为Ⅰ～Ⅴ类，并且对每类的配置都有相应的规定，各类及应配置的电能表、互感器准确度等级如表1所示。

2 电能计量装置配置基本要求用于贸易结算的电能计量装置应该按照计量点配置要求使用专用的电压、电流互感器或者专用的计量二次绕组，而且专用电压、电流互感器或专用计量绕组及二次回路不得接入与电能计量无关的设备。

一般安装在用户处的用于贸易结算的计量装置，10kV及以下供电用户，应配置统一标准的计量箱（柜），35kV供电用户，建议配置统一的标准的计量箱（柜）。

同时，所选择的电能计量装置还应满足电能信息采集的要求。

3 电能表及互感器的选用首先，电能表准确度等级应满足表1中的分类要求，应根据不同安装条件和使用环境，选用适用于不同温度范围、湿度要求的不同类型的电能表，并符合要求和规定。

一般用于发电厂和变电站的计量装置应选用智能或多功能电能表，可以随时计量电力系统负荷潮流变化引起的正反向有、无功电量和四象限无功电量。

专变电力用户的计量装置应选择智能电能表或多功能电能表，可用于计量考核无功电量、记录最大需量等。

为满足用电信息采集的需要，电能表还应具备红外接口和符合DL/T645-2007通信规约的RS485输出接口，电能计量装置还应优先选用支持辅助电源且可自动切换电源的智能或多功能电能表。

电能计量标准操作作业指导书

电能计量标准操作作业指导书

电能计量标准操作作业指导书第1章电能计量基础概念 (3)1.1 电能计量原理概述 (3)1.2 电能计量装置及其分类 (3)1.3 电能计量准确度与误差 (4)第2章电能计量装置的选择与配置 (4)2.1 电能计量装置的选择依据 (4)2.2 电能计量装置的配置要求 (5)2.3 电能计量装置的验收与检验 (5)第3章电能计量标准设备 (6)3.1 电能计量标准设备概述 (6)3.1.1 定义与分类 (6)3.1.2 主要功能指标 (6)3.1.3 常用电能计量标准设备 (6)3.2 电能计量标准设备的管理与维护 (6)3.2.1 管理制度 (6)3.2.2 使用与维护 (6)3.2.3 维修与更换 (6)3.3 电能计量标准设备的检定与校准 (6)3.3.1 检定 (6)3.3.2 校准 (7)3.3.3 检定与校准记录 (7)第4章电能计量操作流程 (7)4.1 电能计量操作基本要求 (7)4.1.1 操作人员资质：操作人员应具备相应的职业技能资质，熟悉电能计量设备的工作原理、操作规程及安全知识。

(7)4.1.2 操作环境要求：操作现场应保持干净、整洁，避免强电磁场、高温、高湿等环境对电能计量设备的影响。

(7)4.1.3 设备准备：检查电能计量设备是否完好，确认设备在检定有效期内，设备外观无损坏，功能正常。

(7)4.2 电能表安装与接线 (7)4.2.1 电能表安装： (7)4.2.2 电能表接线： (7)4.3 电能数据读取与处理 (7)4.3.1 读取电能数据： (7)4.3.2 处理电能数据： (8)第5章电能计量装置的运行维护 (8)5.1 电能计量装置的日常检查 (8)5.1.1 检查目的 (8)5.1.2 检查内容 (8)5.1.3 检查周期 (8)5.2 电能计量装置的故障处理 (8)5.2.2 故障处理 (8)5.3 电能计量装置的预防性维护 (9)5.3.1 维护内容 (9)5.3.2 维护周期 (9)5.3.3 注意事项 (9)第6章电能计量数据管理 (9)6.1 电能数据采集与传输 (9)6.1.1 数据采集 (9)6.1.2 数据传输 (9)6.2 电能数据存储与处理 (10)6.2.1 数据存储 (10)6.2.2 数据处理 (10)6.3 电能数据质量管理与评价 (10)6.3.1 数据质量管理 (10)6.3.2 数据评价 (10)第7章电能计量不确定度评定 (10)7.1 电能计量不确定度基本概念 (10)7.1.1 不确定度的定义 (10)7.1.2 电能计量不确定度的组成 (10)7.2 电能计量不确定度评定方法 (11)7.2.1 统计分析法 (11)7.2.2 A类评定方法 (11)7.2.3 B类评定方法 (11)7.3 电能计量不确定度应用实例 (11)7.3.1 随机不确定度评定 (11)7.3.2 系统不确定度评定 (12)7.3.3 非统计性不确定度评定 (12)第8章电能计量装置的校准与检测 (12)8.1 电能计量装置校准概述 (12)8.1.1 校准的目的 (12)8.1.2 校准的基本原则 (12)8.1.3 校准的基本步骤 (12)8.2 电能计量装置检测方法 (12)8.2.1 直接检测法 (13)8.2.2 间接检测法 (13)8.3 电能计量装置校准与检测的实施 (13)8.3.1 校准与检测前的准备工作 (13)8.3.2 校准与检测的实施 (13)8.3.3 校准与检测结果的记录与保存 (13)第9章电能计量技术在现场的应用 (14)9.1 现场电能计量操作流程 (14)9.1.1 操作准备 (14)9.1.2 现场操作 (14)9.2 现场电能计量装置的检查与维护 (14)9.2.1 定期检查 (14)9.2.2 维护与保养 (14)9.3 现场电能计量数据的处理与分析 (15)9.3.1 数据处理 (15)9.3.2 数据分析 (15)第10章电能计量质量保障与监督 (15)10.1 电能计量质量保障措施 (15)10.1.1 建立健全电能计量质量管理体系 (15)10.1.2 强化电能计量设备检定与校准 (15)10.1.3 提高电能计量人员素质 (15)10.1.4 加强电能计量设备维护与管理 (15)10.2 电能计量监督与检查 (15)10.2.1 电能计量现场监督 (15)10.2.2 电能计量数据审核与分析 (16)10.2.3 定期开展电能计量比对活动 (16)10.3 电能计量不良事件的处理与预防策略 (16)10.3.1 不良事件的处理 (16)10.3.2 预防策略 (16)10.3.3 信息反馈与沟通 (16)第1章电能计量基础概念1.1 电能计量原理概述电能计量是指对电路中电能的消耗进行测量和计算的过程。

华北电网电能计量装置配置原则(正式版)

华北电网电能计量装置配置原则(正式版)

华北电网有限公司关口电能计量装置配置原则为进一步规范和加强华北电网有限公司（以下简称“网公司”）关口电能计量管理工作，确保关口电能计量装置配置科学、准确、可靠，依据《中华人民共和国计量法》、《中华人民共和国电力法》、《电能计量装置技术管理规程》（DL/T 448-2000）以及国家电网公司的有关规定，制定本配置原则。

基建、更改、大修工程项目中需设置、变更和调整关口电能计量点和计量装置时，应严格按照本配置原则相关要求进行配置。

网公司营销部作为关口电能计量管理部门应全过程参与设计、审查、设备采购、工程建设和竣工验收。

一、关口电能计量点的设置原则关口电能计量点是指电力系统发、输、配、供各个环节中的主体用于计量交换电量的电量计量点，包含发电公司（厂、站）与电网经营企业之间、不同电网经营企业之间、电网经营企业与其所属供电企业之间和不同供电企业之间的电量交换点，以及供电企业内部用于经济技术指标分析、考核的电量计量点，简称“关口”。

1、关口电能计量点的设置、管理应遵循国家电网公司及华北电网有限公司的有关规定和要求。

2、根据国家电网公司《关于规范关口电能计量点统计口径的通知》（营销计量[2006]21号），结合华北电网的实际情况，将关口分为发电上网关口、跨区输电关口、跨省输电关口、省级供电关口、趸售供电关口、地市供电关口、内部考核关口。

（1）发电上网关口：指网公司与各独立发电公司(厂、站)之间的电量交换点。

（2）跨区输电关口：指网公司与国家电网公司之间、网公司与国家电网公司所属其他区域电网公司之间的电量交换点。

（3）跨省输电关口：指网公司与所属区域内的省级电力公司的电量交换点。

（4）省级供电关口：指网公司管辖的京津唐电网与所属地（市）供电企业之间以及各地（市）供电企业之间的电量交换点。

（5）趸售供电关口：指网公司直属供电（电力）公司与存在趸售关系的县级供电企业的趸售电量计量点。

（6）地市供电关口：指网公司直属供电（电力）公司与其所属县级供电企业之间以及各县级供电企业之间的电量交换点。

电能计量装置分类及计量器具配置

电能计量装置分类及计量器具配置

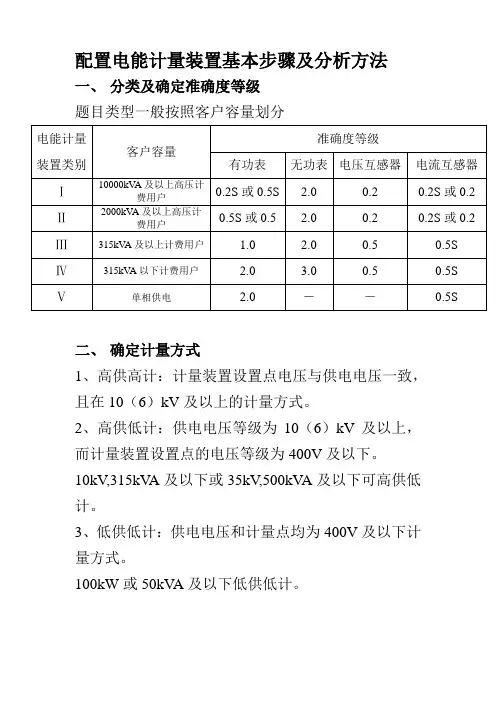

配置电能计量装置基本步骤及分析方法一、分类及确定准确度等级题目类型一般按照客户容量划分二、确定计量方式1、高供高计：计量装置设置点电压与供电电压一致，且在10（6）kV及以上的计量方式。

2、高供低计：供电电压等级为10（6）kV及以上，而计量装置设置点的电压等级为400V及以下。

10kV,315kV A及以下或35kV,500kV A及以下可高供低计。

3、低供低计：供电电压和计量点均为400V及以下计量方式。

100kW或50kV A及以下低供低计。

三、确定接线方式三相四线：电压互感器接线方式：3台YNyn电流互感器接线方式：3台六线分相三相三线：电压互感器接线方式：35kV及以上3台Yyn35kV以下2台Vv电流互感器接线方式：2台四线分相四、确定电能表规格计算负载电流I=S/√3U L=P/√3U L cosφ经电流互感器接入：Ib=30%×5A=1.5A，Imax=4 Ib=6A 直接接入：Ib=30%I，Imax=4 Ib1、三相三线：3×100V，3×1.5(6)A2、三相四线：高供低计或低供低计3×220/380V，3×1.5(6)A，3×5(20)A，3×10(40)A，3×15(60)A；高供高计3×57.7/100V，3×1.5(6)A，3×0.3(1.2)A。

3、单相：10kW及以下 220V，5（20）A，10(40)A，15(60)A。

超过10kW要配置三相四线表。

五、确定互感器1、电压互感器：二次100V，三相三线二次57.7V，三相四线2、电流互感器：确定I1N60%I1N≤I＜I1N单电流比互感器额定一次电流标准值：10、12.5、15、20、25、30、40、50、60、75A及其十进倍数或小数。

例：某工厂有功负荷P=1000kW，功率因数cosφ=0.8，10kV供电，高压计量。

电能计量装置规定1

电能计量装置规定1

4、电能计量装置组成：计量用电流电压互感器、电能表、 互感器与电能表之间的二次回路、电能计量箱 （柜）、电能计量集抄设备等。
二、电能计量管理
1、电能计量装置管理的目的：是为了保证电能计量量值 的准确、统一和电能计量装置运行的安全可靠。
2、电能计量管理内容：
（1）计量方案的确定； （2）计量器具的选用、订货验收、抽检、周期轮换、 周期检定、耐压走字、检修、保管、报废； （3）电能计量装置的数据安全与闭锁； （4）电能计量装置的线路设计及审查、设备安装及竣 工验收； （5）现场运行维护巡视，现场接线检查，现场误差检 验，故障处理； （6）查获跨越或围绕计量装置实施的窃电事件； （7）异常电量的退补计算； （8）电能计量资产及账务管理； （9）电能计量数据的分析与统计； （10）有时还要涉及到与电能计量有关的失压计时器，失流 计时器、防窃电器，电能量抄核收计费系统，远方集 中抄表系统，综自站的自动监测系统等相关内容。
• 谐振接地系统：
中性点经消弧线圈接地的系统。
L1 L2
. Ic
N
L3
IL . IL Ic
. UC
适用范围： 中性点经消弧线圈接地系统广泛应用于3~60kV系统， 我国规定凡不符合采用中性点不接地运行方式的3~60kV 系统，均可采用中性点经消弧线圈接地的运行方式。
优点： 由于中性点经消弧线圈接地后，能有效地减小单相接 地故障时接地处的电流，迅速熄灭接地处电弧，防止间歇 性电弧接地时所产生的过电压。
（4）Ⅳ类电能计量装置：负荷容量为315 kVA以下的计费 用户、发供电企业内部经济技术指标分析、考核用的 电能计量装置。 （5）Ⅴ类电能计量装置：单相供电的电力用户计费用电能 计量装置。
2、案例： • 用户变压器容量为10000kVA，负荷功率因数 为0.9，负荷率为0.7，月用电时间为730h（三 班制），其月用电量近似于500万kWh，该用 户属于第几类计量用户？ • 用户变压器容量为315kVA，负荷功率因数为 0.9，负荷率为0.7，月用电时间为487h（二班 制）时，其月用电电量近似于10万kWh，该用 户属于第几类计量用户？

电能计量装置应配置的电能表、互感器的准确度等级

电能计量装置应配置的电能表、互感器的准确度等级

Ⅴ
单相供电的 电力用户
其他
电网企业之间的电量 交换 省级电网与其供电企 业的供电关口计量
有功电能表 准 确 度 等 级 无功电能表 电压互感器 电流互感器 电能表现场检验 电能表修调前检验合格 率 电能表轮换 高压互感器 备注
0.2S或0.5S 2.0 0.2 0.2S或0.2*) 至少每3个月一次 100% 3-4年 每10年现场检验一次
变压器容量发电厂其他发电企业上网计量发电企业厂用电有功电能表102020无功电能表20202030电压互感器02020505电流互感器05s05s05s电能表现场检验至少每年一次电能表修调前检验合格率1001009895电能计量装置应配置的电能表互感器的准确度等级电能计量装置技术管理规程dlt448一2000500万kwh及以上100万kwh及以上10万kwh及以上单相供电的电力用户10000kva及以上2000kva及以上315kva及以上315kva以下200mw及以上发电机100mw及以上发电机100mw以下发电机发供电企业内部经济技术指标分析考核用的电能计量供电企业之间的电能交换供电企业内部用于承包考核的计量省级电网与其供电企业的供电关口计量考核有功电量平衡的110kv及以上的送电线路02s或05s05s或0502s或0202s或02至少每3个月一次至少6个月一次34年34年34年46年每10年现场检验一次个月内进行首次现场检验202级电流互感器仅指发电机出口电能计量装置中配用
Ⅲ 10万kwh及以上 315kVA及以上 100MW以下发电机 发电企业厂用电 供电企业内部用于承包 考核的计量 考核有功电量平衡的 110kV及以上的送电线路 1.0 2.0 0.5 0.5S 至少每年一次 98% 3-4年
Ⅳ —— 315kVA以下 发供电企业内部经济技术指 标分析、考核用的电能计量 —— —— —— 2.0 3.0 0.5 0.5S —— 95% 4-6年

能源计量器具配备管理制度

能源计量器具配备管理制度

******限公司能源计量器具配备和管理制度编制：审核：批准：发布日期：实施日期：一、目的为加强能源计量管理,合理配置计量器具,确保计量性能稳定,促进节能降耗工作，特制定本制度。

二、范围本制度适用于*****公司。

三、术语和定义3.1一级能源计量：是指进出公司进行结算的能源计量。

3.2二级能源计量：是指生产车间进行成本或消耗核算的能源计量。

3.3三级能源计量：是指生产车间内部对装置、系统、工序、工段和主要用能设备进行核算的能源计量。

四、职责4.1能源管理部门4.1.1负责制定公司的能源计量管理制度，对生产车间执行情况进行监督、检查及指导。

4.1.2负责能源计量器具的识别、配备工作，建立能源计量档案、台帐及管理办法。

4.1.3 负责做好能源计量器具的管理及考核工作。

4.1.3负责能量器具的管理工作，确保能量管理器具的准确性和有效性。

4.1.4制定能源计量器具周期检定、校准管理办法，负责公司非强检类计量仪表检验、检查工作。

4.2生产部4.2.1负责能源计量器具的使用维护。

4.2.2负责能源计量数据采集、处理、统计分析和应用办法。

4.2.3必要时参与能源计量器具技改项目的评审。

4.3 采购部4.3.1 负责能源计量器具的采购，并对入场器具进行检验。

4.3.2 负责能源计量器具实物资产的管理。

五、工作程序5.1能源计量器具配备5.1.1能源计量的种类本制度所指能源为：水、电、蒸汽、天然气、油、煤等。

5.1.2能源计量的范围a输入公司、生产车间和用能设备的能源及耗能工质；b输出公司、生产车间和用能设备的能源及耗能工质；c公司、生产车间和用能设备使用（消耗）的能源及耗能工质；d公司、生产车间和用能设备自产的能源及耗能工质；e公司、生产车间和用能设备可回收利用的余能资源。

5.1.3能源计量器具的配置原则5.1.3.1公司配备的能源计量器具要充分考虑现行标准、行业标准和企业标准的指导作用，要满足生产工艺和相关标准的具体要求。

电能计量装置的配置

电能计量装置的配置

电能计量装置的配置 The manuscript was revised on the evening of 2021电能计量装置的配置实例：有高压配电室一专变工业用户，申请用电负荷为250kW,其中办公照明、空调50kW，负荷基本对称、平衡和稳定一、确定电力变压器容量1、常用10KV电力变压器容量有：50、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500……2、已知用户申请负荷：P3、变压器的额定功率因数：4、计算容量的公式：P=S×COSφS=P/COSφ=250/=(kVA)选择变压器的容量为315(kVA)二、确定电能计量装置类别根据DL/T448-2000确定装置类别，Ⅲ类电能计量装置规定1、月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费用户2、100MW以下发电机、发电企业厂（站）用电量、供电企业内部用于承包考核的计量点、3、考核有功电量平衡的110kV及以上的送电线路电能计量装置符合第一条，属于Ⅲ类电能计量装置三、选择计量方式根据用户计量装置的类别，供电方式确定用户的计量方式1、采用三相三线计量方式。

（根据“通用设计”确定接线方式采用：三相三线制，电流互感器二次绕组两相四线连接，电压互感器采用Vv接线）2、由于有办公用电（电价不同）还应安装一只扣减表四、确定功率因数根据<电力营销管理标准>（用电检查），客户执行功率因数标准为1、100千伏安及以上高压供电的客户功率因数为以上2、其他电力客户和大、中型电力排灌站、趸购转售企业，功率因数为以上3、农业用电功率因数为符合第一条，执行功率因数为五、视在功率的计算公式1、S=P/COSφ（客户执行功率因数）2、计算SS=P/COSφ=250/=(kVA)六、计算一次相电流1、公式P=3×U×I×COSφ2、计算一次电流1）、高压一次电流Ig=P/(3×U×COSφ)=250/(3××10/=(A)2）、办公用电低压一次电流Id=P/(3×U×COSφ)=50000/(3×220×1)=(A)七、选配互感器根据《国家电网公司输变电工程通用设计》、 DL/T448-2000《电能计量装置技术管理规程》1、选配电压互感器的原则1）、发电厂上下网关口、系统变电站以及开关站、配电站内10KV侧贸易结算或考核用电能计量装置宜采用公用电压互感器计量专用二次绕组2）、安装在客户侧贸易结算或考核用电能计量装置宜采用专用计量电压互感器3）、额定二次负荷可选用实际二次负荷的倍,额定二次功率因数应与实际二次负荷功率因数接近2、选配电流互感器的原则1）、发电厂上下网关口、系统变电站以及开关站、配电站内10KV侧贸易结算或考核用电能计量装置宜采用公用电压互感器计量专用二次绕组2）、安装在客户侧贸易结算或考核用电能计量装置宜采用专用计量电压互感器3）、为提高小负荷工况下的计量性能，选用S级电流互感器4）、电流互感器实际二次负载在25%—100%额定二次负载范围（Sbn=2Sb)；其额定二次负荷的功率因数应为—（应与实际二次功率因数相匹配）5）、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值60%左右，至少不小于30%（DL/T448-2000）。
